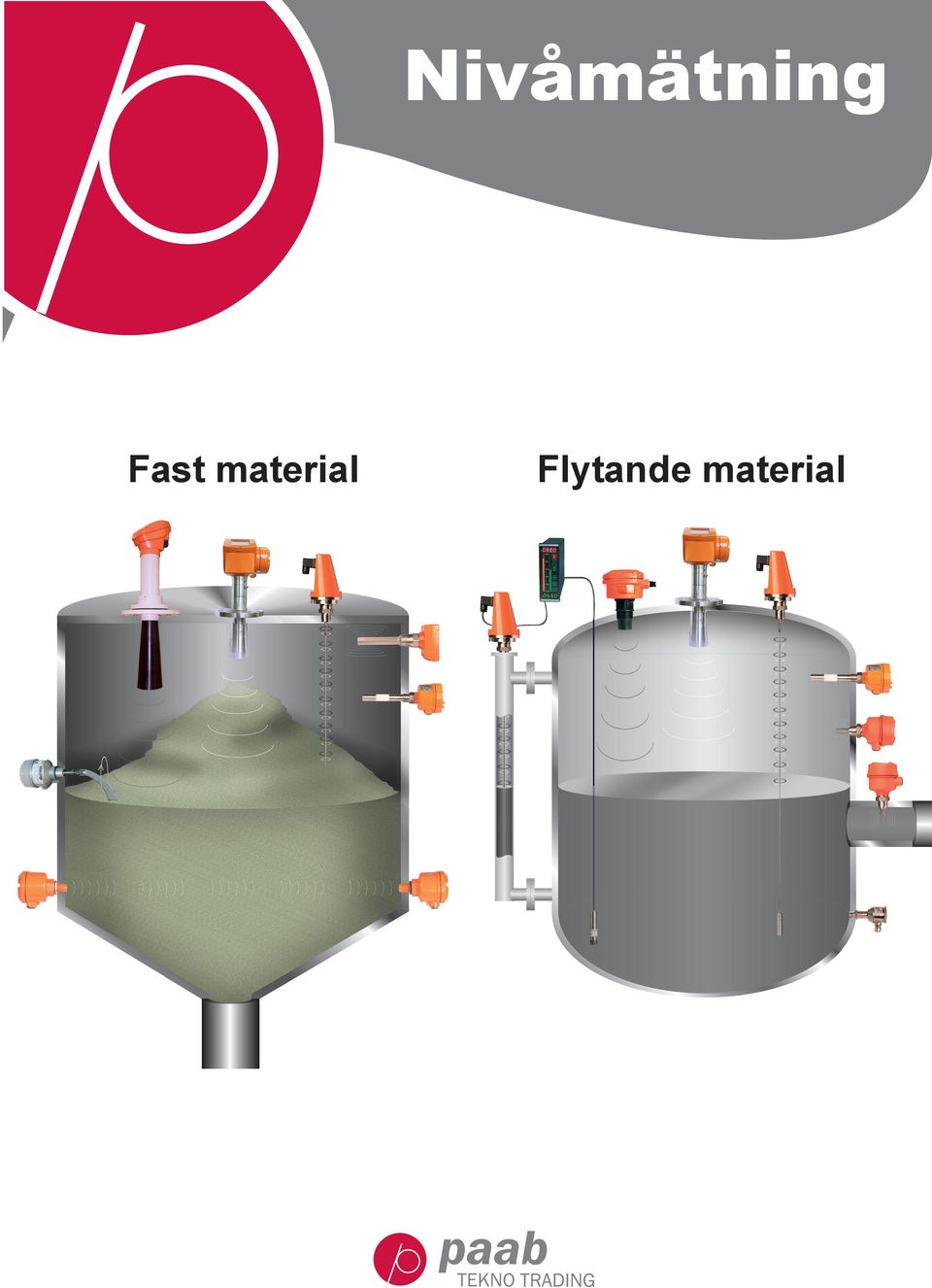

1 Nivåmätning Fast mateial Flytande mateial

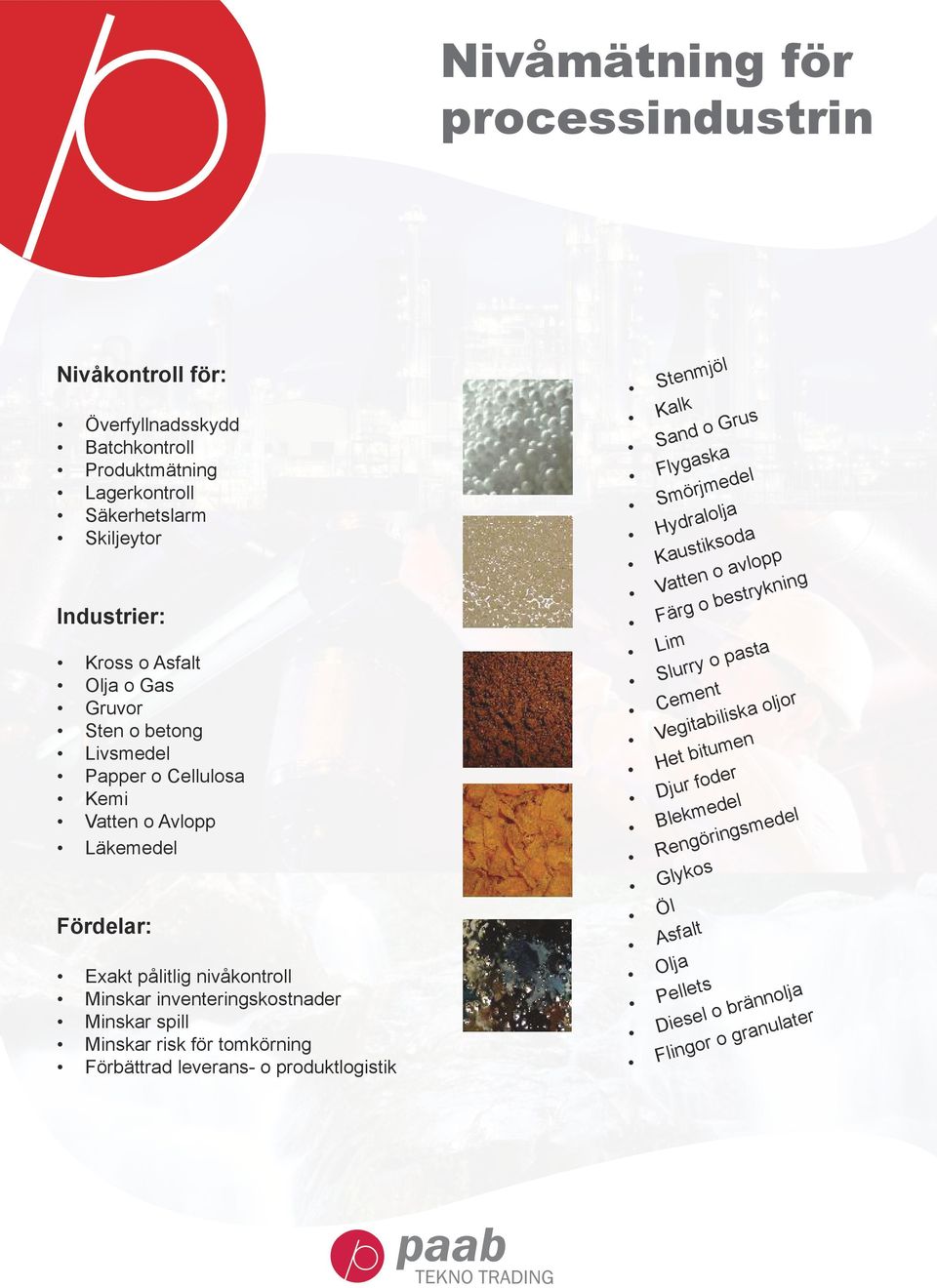

2 Nivåmätning fö pocessindustin Nivåkontoll fö: Övefyllnadsskydd Batchkontoll Poduktmätning Lagekontoll Säkehetslam Skiljeyto Industie: Koss o Asfalt Olja o Gas Guvo Sten o betong Livsmedel Pappe o Cellulosa Kemi Vatten o Avlopp Läkemedel Födela: Exakt pålitlig nivåkontoll Minska inventeingskostnade Minska spill Minska isk fö tomköning Föbättad leveans- o poduktlogistik mjöl Sten Kalk s o Gu d n a S ska Flyga el jmed ö m S alolja Hyd a ksod i t s u p Ka avlop o n e ing Vatt tykn s e b o Fäg Lim pasta o y Slu ent Cem a oljo k s i l i ab Vegit n itume b t e H fode Dju edel el Blekm smed g n i ö Reng os Glyk Öl lt Asfa Olja ts lja Pelle änno b o el e Dies nulat a g o o Fling Tel: Fax: info@paab.com -

3 NIVÅVAKTER Paddelnivåvakte Paddelnivåvakten ä en elektomekanisk enhet vilken ä famtagen fö användning i togodsmateial. Paddelnivåvakten påvekas genom att podukten den mäte i stoppa dess otation. Unde nomal dift och nä inget mateial omge paddelnivåvakten, otea en moto paddeln 1 vav pe minut. Nä paddelns otation stoppas av att mateialet omge den, bomsas öelsen och geneea en signal till en micobytae. Vibationsnivåvakte Finns i olika utföanden fö vätsko och togods men mätpincipen ä samma fö alla modelle. En piezoelektisk kistall används fö att tvinga givadelen att vibea. Nä givaen komme i kontakt med podukten dämpas vibationen och elektoniken känne av fekvensföändingen som medfö att switchen aktiveas. Medan mätpincipen ä samma fö både vätsko och togods, ä utfomningen på givedelen olika. Kapacitiva nivåvakte Nivåvakt som använde kapacitans fö att detektea vätsko elle togods. Givaen bestå av ett känselelement och ett integeat jodningshölje vilka ä sepaeade av en isolato. Det ä en fast kapacitans mellan dessa två element vilken ändas nä podukten komme i kontakt med känseldelen. Switchen detektea föändingen och aktivea eläutgången. Mätmetoden påvekas av poduktens dielekticitetsegenskape. Hög dielekticitet medfö lättae detekteing av podukten (vatten ha ett väde på 80+ och luft ca 1). Tel: Fax: info@paab.com -

4 NIVÅVAKTER Kapacitiva nivåvakte av RF-typ Passande fö vätsko och togods använde denna mätpincip liknande teknik som vanliga kapacitiva nivåvakte. Skillnaden ä att denna nivåvakt även bestå av en exta efeensdel. Givaen bestå av ett känselelement och ett integeat jodningshölje vilka ä sepaeade av en isolato, samt även en exta efeensdel. Födelen med denna teknik ä att den ä obeoende av påbyggnad på givaen, vafö den passa ba fö kletiga och vidhäftande podukte. Mikovågs nivåvakt Denna nivåvakt bestå av två dela; en sändae och en mottagae placeade på motsatta sido på utsidan av en tank elle behållae. Sändaen skicka ut mikovågsenegi mot mottagaen ca 200 gånge vaje sekund. Om ett tilläckligt eflekteande elle absobeande mateial byte sikten mellan de två enhetena, nå inte den utsända enegin fam till mottagaen. Signabotfallet hos mottagaen geneea en föänding och aktivea ett elä att indikea hög elle låg signal. Känsligheten kan justeas fö att täcka ett bett omåde av olika mateial. Tel: Fax: info@paab.com -

5 NIVÅMÄTARE Ultaljud Beöingsfi nivåmätning med ultaljud ä en av de mest mångsidiga mätpincipena och passa fö både vätsko och togods. Den kan användas fö både kontinuelig nivåmätning och som nivåvakt. En ultaljudspuls sänds ut fån en givae mot podukten och eflekteas tillbaka fån ytan. Tiden det ta fö pulsen fån givaen och tillbaka ä diekt popotionell mot distansen. Hydostatisk nivåmätning Dänkbaa nivåsonde elle inskuvningsgivae fö vätsko. Finns både som kontinueliga nivåmätae och nivåvakte. Tycket på ett visst djup i en vätska ä diekt popotionellt mot avståndet till vätskeytan. Vid t.ex. vatten med en densitet om 1 kg/dm3 öka tycket ca 100 mba pe mete. Genom att kalibea hydostatiska nivågivae mot den aktuella vätskans densitet ehålls en utsignal fån sonden som ä diekt popotionell mot vätskepelaens höjd ovanfö sonden. Tel: Fax: info@paab.com -

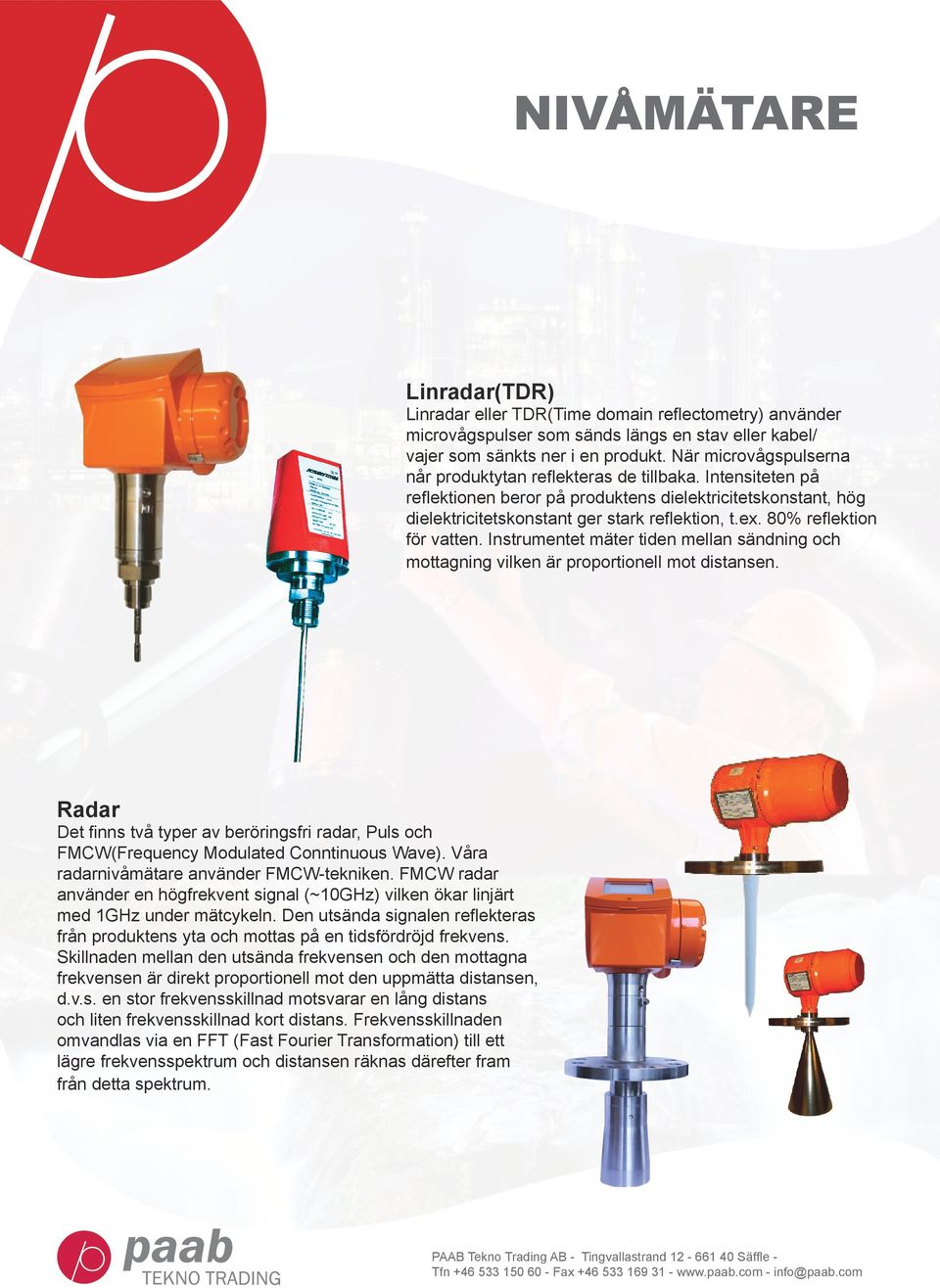

6 NIVÅMÄTARE Linada(TDR) Linada elle TDR(Time domain eflectomety) använde micovågspulse som sänds längs en stav elle kabel/ vaje som sänkts ne i en podukt. Nä micovågspulsena nå poduktytan eflekteas de tillbaka. Intensiteten på eflektionen beo på poduktens dielekticitetskonstant, hög dielekticitetskonstant ge stak eflektion, t.ex. 80% eflektion fö vatten. Instumentet mäte tiden mellan sändning och mottagning vilken ä popotionell mot distansen. Rada Det finns två type av beöingsfi ada, Puls och FMCW(Fequency Modulated Conntinuous Wave). Våa adanivåmätae använde FMCW-tekniken. FMCW ada använde en högfekvent signal (~10GHz) vilken öka linjät med 1GHz unde mätcykeln. Den utsända signalen eflekteas fån poduktens yta och mottas på en tidsfödöjd fekvens. Skillnaden mellan den utsända fekvensen och den mottagna fekvensen ä diekt popotionell mot den uppmätta distansen, d.v.s. en sto fekvensskillnad motsvaa en lång distans och liten fekvensskillnad kot distans. Fekvensskillnaden omvandlas via en FFT (Fast Fouie Tansfomation) till ett läge fekvensspektum och distansen äknas däefte fam fån detta spektum. Tel: Tekno - Fax: info@paab.com - PAAB Tading AB - Tingvallastand Säffle - Tfn Fax info@paab.com

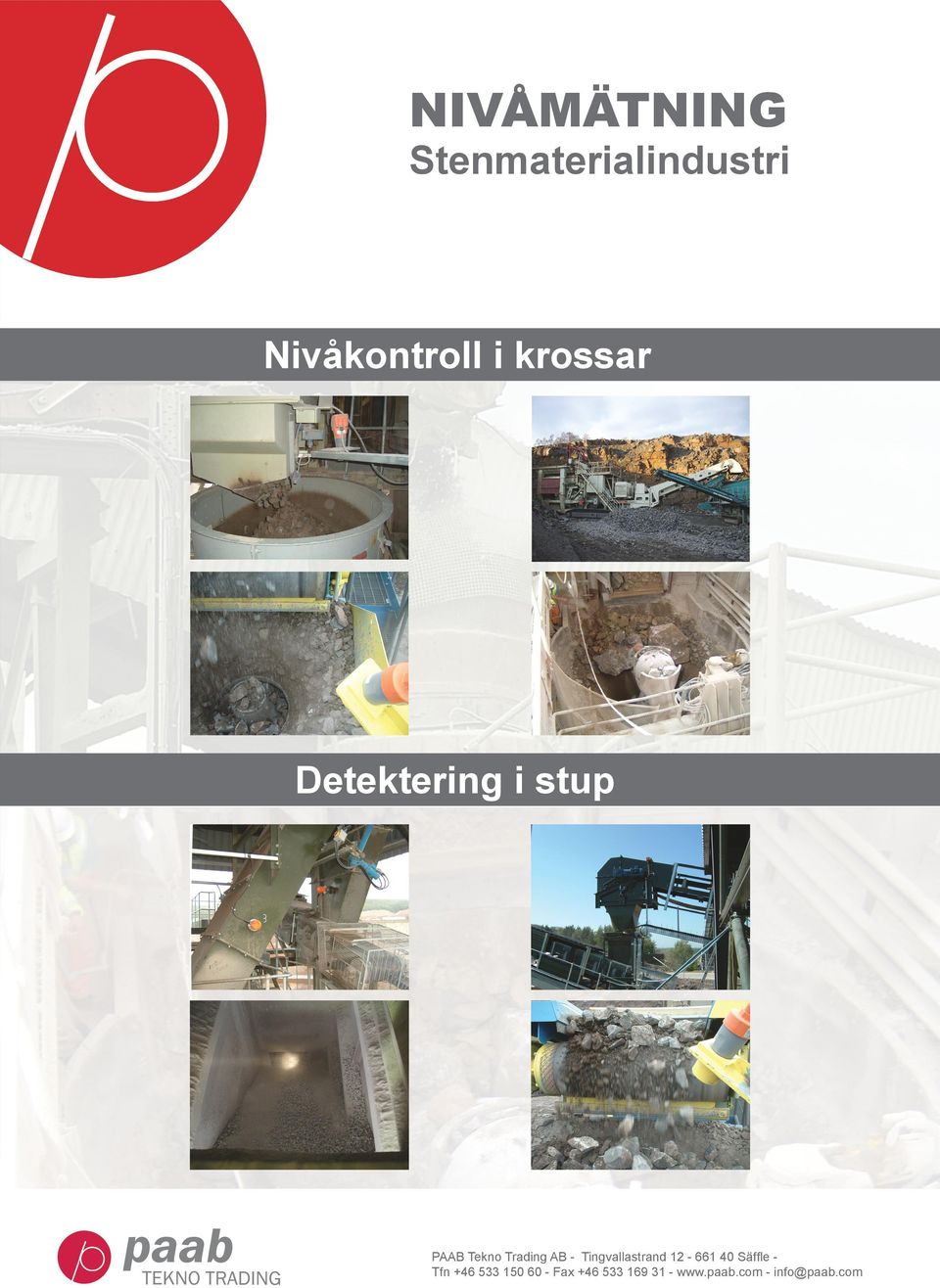

7 NIVÅMÄTNING Stenmateialindusti Nivåkontoll i kossa Detekteing i stup PAAB Tekno Tading AB - Tingvallastand Säffle Tfn Fax info@paab.com

8 NIVÅMÄTNING Sten Koss Betong Bitumen Siloövevakning pulve & bitumen Nivåkontoll ballast & bänsle PAAB Tekno Tading AB - Tingvallastand Säffle Tfn Fax info@paab.com
