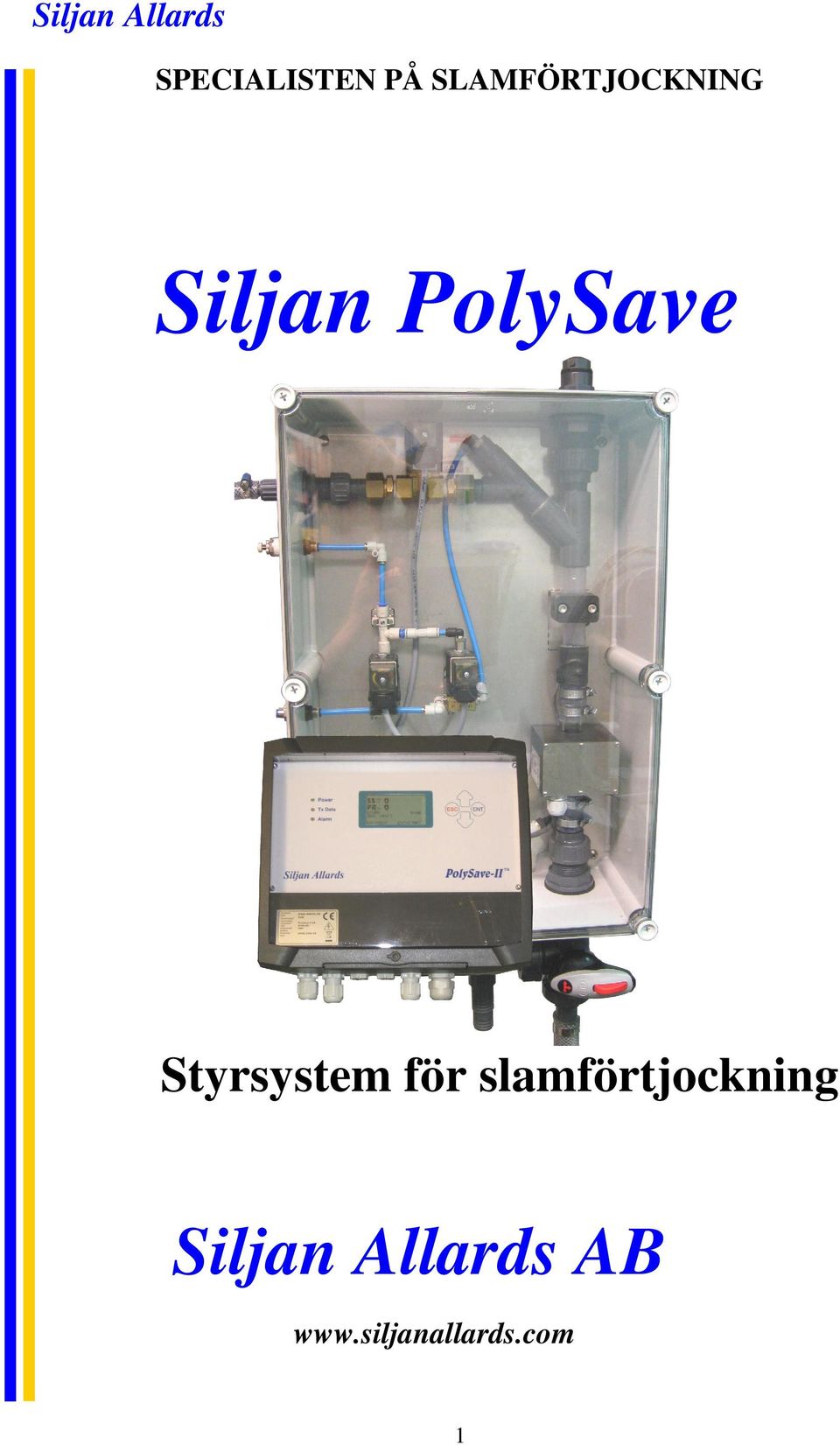

1 SPECIALISTEN PÅ SLAMFÖRTJOCKNING Siljan PlySave Styrsystem för slamförtjckning Siljan Allards AB 1

2 Siljan PlySave är en datriserad styrenhet kpplad till en prvtagningsenhet för prvtagning ch analys av filtratet från en förtjckare eller avvattnare. Siljan PlySave har uppdaterats under 2008 för förenklad installatin samt förbättrad driftsäkerhet. Datrenheten är prgrammerad för att effektivt styra utrustning för förtjckning, sm trumförtjckaren Slasken. Siljan PlySave har utvecklats för att: Minimera förbrukningen av plymer, med upp till 50 % Styra TS-halten hs förtjckat slam Minimera behvet av manuella insatser för kntrll av susphalt, TS-halt hs förtjckat slam samt inställning av plymerpump Siljan PlySave utgörs av en prvtagningsenhet, inklusive en sensr, i kmbinatin med en datriserad styrenhet. Prvtagningsenheten Datrenheten Den består av följande kmpnenter: En ptisk sensr sm mäter susphalten i rejektet En vacuumpump, sm suger upp filtratet från förtjckarens utlpp En nivågivare sm ser till att filtratet hamnar på rätt nivå innan mätningen En rengöringsenhet bestående av tryckluft ch vatten En alarmsignal, sm indikerar m mätytan blivit smutsig En anslutning för prvtagning Följande parametervärden ch funktiner kan väljas: Susphalten i filtratet, tex 500 mg/l Maximalt ch minimalt plymermängd sm tillåts dseras per tidsenhet Pausfunktin, sm stppar förtjckningsprcessen m TS-halten i bassängen är mindre än, säg 0.4 % Strleken på ökning/minskning av plymerpumpens hastighet Alarmfunktin, m för mycket plymer föbrukas En nllkalibreringsfunktin Dessa val kan göras på den interaktiva datrpanelen 2

3 Med Siljan PlySave är försmutsningsprblemet löst! Rengöring med jetstråle Anslutning för manuell rengöring Datrenhet, kan enkelt prgrammeras för den aktuella tillämpningen På marknaden finns ett antal givare för mätning av susphalten i filtratet från förtjckning ch avvattning. Tyvärr fungerar ingen av dessa, pga av snabb försmutsning av mätytan, vilket ger felaktiga mätvärden. Med Siljan PlySave har 8 års erfarenhet visat att detta prblem är eliminerat! Orsaken till detta är: Mätytan är i kntakt med filtratet endast en bråkdel av ttaltiden. Rengöringen med hjälp av en jetstråle av vatten+tryckluft är mycket effektiv Mätytan kan enkelt rengöras manuellt, m så behövs, i förebyggande syfte Siljan PlySave är dessutm försedd med en datrenhet, sm på ett intelligent sätt styr plymerdseringen ch förtjckningen Filtrat från förtjckare Infraröd sensr, mäter susphalten hs filtratet Siljan PlySave + Slasken Siljan PlySave utvecklades under år 2000 för att få ett intelligent ch effektivt styrsystem för vår prdukt, trumförtjckaren Slasken, marknadsledande i Sverige i kmmunala anläggningar. Kmbinatinen Siljan PlySave+Slasken utgör den mest effektiva systemet för förtjckning idag, överlägset alla andra med avseende på investeringskstnad vs driftseknmi. 3

4 Flödesschema vid förtjckning med trumförtjckaren Slasken samt styrsystemet Siljan PlySave; Nedanstående figur visar flödesschemat för förtjckningssystemet bestående av Pump för ingående slam Dseringsutrustning för plymer, vilket är nödvändigt att använda för att flcka små slampartiklar En knisk mixer för blandning av plymer ch slam En statisk rörmixer sm används för att ge tillräcklig flckningstid, innan slammet kmmer in i trumförtjckaren Slasken Trumförtjckaren Slasken, där vatten separeras från slam Ett manöverskåp för styrning av systemet; Exempel på funktiner anges till höger, kan utvidgas En slamtratt sm fungerar sm buffert vid användning av pump för att transprtera brt förtjckat slam Siljan PlySave, med givare/sensr i filtratet. Signalen från sensrn går till datrenheten, sm sedan på ett intelligent sätt styr plymerdseringen Flödesschema för förtjckning av slam Slam från sedimenteringstank eller gravitatinsförtjckare, % TS Plymer dsering, 1-3 kg / tn TS Siljan PlySave För kntrll av flckning ch styrning av plymerpump Knisk mixer för blandning av plymer ch slam Flckningsreaktr Elektrmekanisk lyft för justering av trumlutning Manöverskåp Prvtagare med ptisk givare Till ventilatin Slasken Filtrat mg SS/l Förtjckat slam med 5-12 % TS för rötning i, för avvattning eller transprt Manöverskåpet har functiner för kntrll av: Slampump Trumrtatinen Frekvens för vattensplning av trumman Vattensplning av trummans btten. Plymerpump Flckningsreaktr Nödstpp Övergång mellan manual ch autmatisk kntrll Externa anslutningar till givare i slamtratt, tidur, kntrllrum 4

5 Funktiner hs det datriserade styrsystemet Siljan PlySave Indirekt mätning av TS-halt hs inkmmande slam; Stänger av slampump, plymerdsering, flckningsreaktr ch förtjckare m slammet är för tunt; Igångsätter prcessen när TS-halten ökar. Indirekt styrning av TS-halt från förtjckare Direkt styrning av plymerpumpen Direkt mätning av SShalt i rejektet från förtjckare Installatin av Siljan PlySave ger följande fördelar: Sänkta driftskstnader genm sänkt plymerförbrukning; Detta gäller speciellt när följande faktrer varierar: TS-halten i ingående slam Slamsammansättningen Slamtemperaturen Plymerens effektivitet ch knditin TS-halten hs det förtjckade slammet kan lättare styras inm det önskade intervallet, alternativt kan en högre förtjckningsgrad uppnås. sprcessen krrigeras hela tiden för variatiner enligt van. ssystemet stängs av när TS-halten hs inkmmande slam är mindre än ett förinställt värde, tex 0.8 %; Detta sparar plymer, el- samt vattenförbrukning. Prcessen igångssätts när TS-halten hs inkmmande slam ökat igen. Avlastar maskinisten övervaknings- ch trimningsarbete. Gör bemannad dygnet-runt-drift mycket mer tillförlitligt. Kan anslutas till kntrllrum; Mätdata kan lggas. 5

6 Referenslista, exempel på installatiner av Siljan PlySave Installatin Ansluten till Användning Slamtyp Resultat av PlySave Smedjebackens Bylandet Rättviks Lerdal Vimmerby Kmmun Vimmerby Kmmun Falköpings Hulesjön Brghlms Böda Skutskär, Stra Ens Chelms Plen Dalderse, Skttland Kalstads Sjöstadsverket Karlstads Väse Vara Kmmun Ludvika Kmmun Stckhlms Telegrafhlmen SF 7 SF 7 före före före före före transprt före transprt Kntrll av flckning före In 1 %, ut 6-7 % In 1 %, ut 5 % In: 1.5 %; Ut: ca 6 % Slam från livsmedelsindustri In: 1.5 %; Ut: ca 6 % In 1 %, ut > 8 % Muddrat slam i hamnbassäng 1.Minst 25 % lägre plymerför-brukning 3. Jämnare TS in till % lägre plymerförbrukning 2. Minskat översynsbehv 3. Jämnare TS in till Ny installatin; 1.Låg plymerför-brukning 3. Jämnt TS in till Ny installatin; 1.Låg plymerför-brukning 3. Jämnt TS in till Ny installatin; 1.Låg plymerför-brukning 3. Jämnt TS Ny installatin; 1.Låg plymerför-brukning 3. Jämnt TS in till Bra resultat Ny installatin; 1.Låg plymerför-brukning 3. Jämnt TS Ny installatin SF60 före depni Ersatt ej fungerande före styrsystem för en förtjckare Primärslam Ny installatin SF 3 före transprt 2 st Slasken Nyinstallatin Primärslam Nyinstallatin Primärslam SF 3 innan centrifugering Ersätter ej fungerande styrsystem Nyinstallatin, minskat tillsynsbehv samt sänkt plymerförbrukning 6

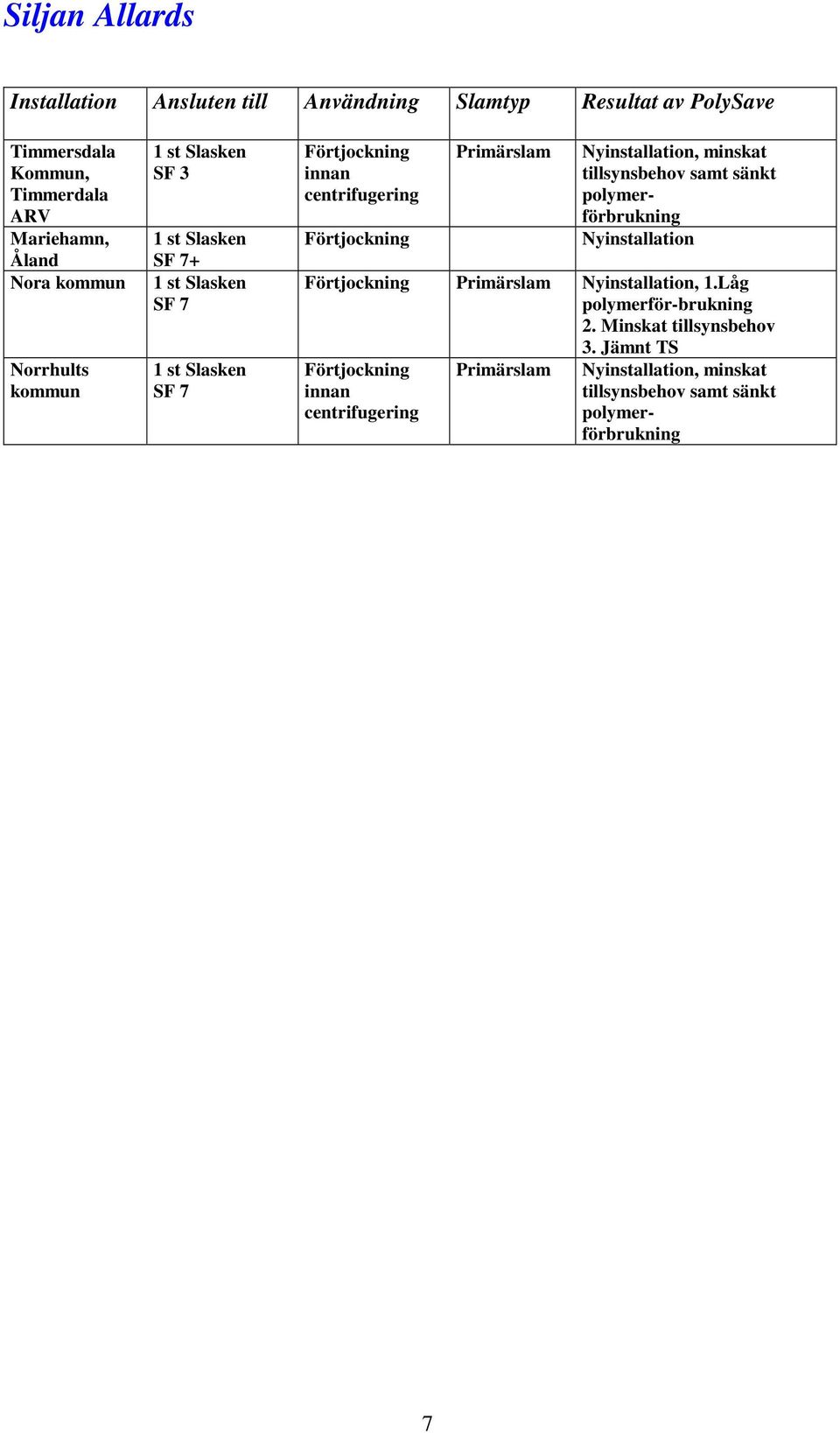

7 Installatin Ansluten till Användning Slamtyp Resultat av PlySave Timmersdala Timmerdala ARV Mariehamn, Åland Nra kmmun Nrrhults kmmun SF 3 SF 7+ SF 7 SF 7 innan centrifugering Primärslam Nyinstallatin, minskat tillsynsbehv samt sänkt plymerförbrukning Nyinstallatin Primärslam Nyinstallatin, 1.Låg plymerför-brukning 3. Jämnt TS innan centrifugering Primärslam Nyinstallatin, minskat tillsynsbehv samt sänkt plymerförbrukning 7

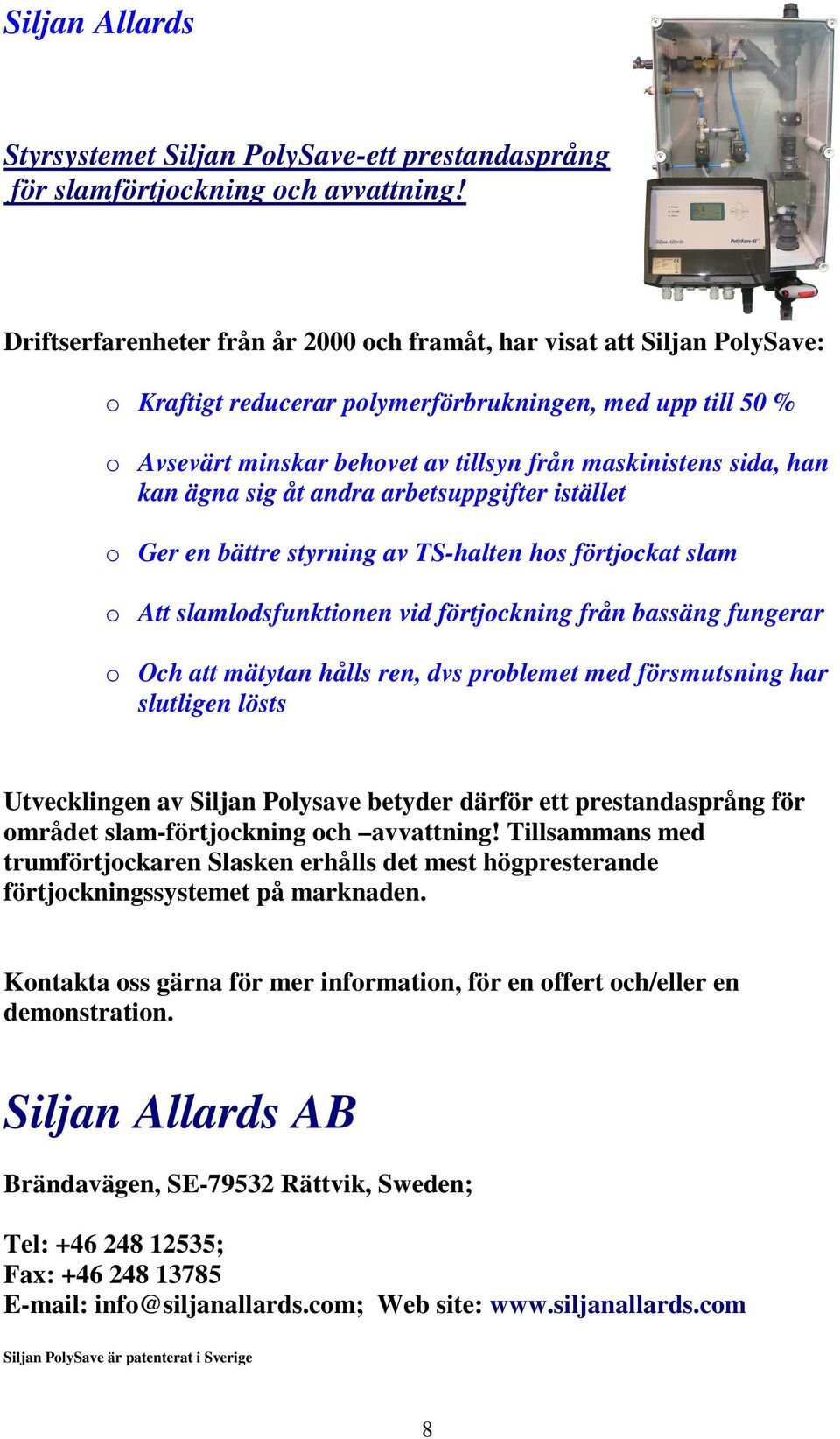

8 Styrsystemet Siljan PlySave-ett prestandasprång för slamförtjckning ch avvattning! Driftserfarenheter från år 2000 ch framåt, har visat att Siljan PlySave: Kraftigt reducerar plymerförbrukningen, med upp till 50 % Avsevärt minskar behvet av tillsyn från maskinistens sida, han kan ägna sig åt andra arbetsuppgifter istället Ger en bättre styrning av TS-halten hs förtjckat slam Att slamldsfunktinen vid förtjckning från bassäng fungerar Och att mätytan hålls ren, dvs prblemet med försmutsning har slutligen lösts Utvecklingen av Siljan Plysave betyder därför ett prestandasprång för mrådet slam-förtjckning ch avvattning! Tillsammans med trumförtjckaren Slasken erhålls det mest högpresterande förtjckningssystemet på marknaden. Kntakta ss gärna för mer infrmatin, för en ffert ch/eller en demnstratin. Siljan Allards AB Brändavägen, SE Rättvik, Sweden; Tel: ; Fax: inf@siljanallards.cm; Web site: Siljan PlySave är patenterat i Sverige 8
