Mnterings - ch Bruksanvisning kemdseringsenhet Användningsmråde ch funktin Terana kemdseringsenhet är avsedd att användas för att uppnå hög skyddsnivå på fsfr för både infiltratin ch markbäddar.

1 Mnterings - ch Bruksanvisning kemdseringsenhet Användningsmråde ch funktin Terana kemdseringsenhet är avsedd att användas för att uppnå hög skyddsnivå på fsfr för både infiltratin ch markbäddar. Pumpen är avsedd för ett hushåll (5 persner) ch mnteras på dunken med flckningsmedel. Flckningsmedlet placeras lämpligast under diskbänken med tillgång till vatten ch avlppsanslutning samt el (220 V). Teknisk data Driftspänning 24DC effekförbrukning 12A Extern adapter Ingångsspänning AC 50/60Hz, utgångsspänning 24DC max 15A Pumpens yttermått (BxDxH) 85x145x150mm Vikt 1 kg Skyddsklass IP44 Driftstemperatur Innehåll Kemdseringsenhet Gängadapter för mntering av pump på 10 liters dunk Nätadapter 230AC/24DC Sugslang 0,5m, innerdiameter 4,5mm, natur vit Matningsslang 3mm 4mm klar PVC Mnterings ch bruksanvisning 1

2 Säkerhetsinstruktiner Läs igenm säkerhetsinstruktinerna innan du mnterar pumpen. Tillverkaren ansvarar inte för eventuella persn- eller egendmsskadr sm rsakas av felaktig mntering eller användning. Pumpen är endast avsedd för dsering av tillverkaren gdkända flckningsmedel. Vid användning av andra vätskr finns risk för persnskadr eller att pumpen går sönder Endast behörig fackman får utföra service på pumpen. Följ alltid säkerhetsinstruktiner vid mntering, användning ch underhåll. Flckningsmedlet sm dseras är frätande. Använd skyddshandskar ch skyddsglasögn vid hantering av pumpen, slangar ch behållare. Se varningstext i säkerhetsdatablad. Dunken med flckningsmedel bör placeras på ett kemiskt beständigt underlagsfat. Pumpen får inte öppnas, då det finns risk för läckage ch persnskadr sm följd. För att undvika funktinsstörning, fel eller risk för persnskadr måste pumpens nätadapter tas ut vägguttaget innan underhållsåtgärder sker. Detta gäller ej vid nrmal prgrammering av pumpen. Kntrllera regelbundet pumpens funktin för att upptäcka eventuella fel. Pumpens nätadapter bör kpplas ur medelbart från vägguttaget m: ERROR lampan lyser kntinuerligt är flckningsmedlet slut. Byt flckningsmedeldunken enligt instruktin. m pumpen inte stannar autmatiskt efter dsering på grund av störning eller fel. m det uppstår andra störningar eller fel sm inte kan hävas med hjälp av vannämnda åtgärder. Varningar Användning av pumpen för annat ändamål eller på annat sätt än sm beskrivs i denna instruktin kan leda till fuktinsstörning eller att pumpen går sönder. Pumpen bör alltid placeras i trrt utrymme inmhus. Pumpen får inte placeras i ett utrymme där den kan utsättas för fukt, vatten, över eller undertemperatur, Använd inte pumpen där de definierade gränserna inte gäller (bla när det gäller användningstemperatur). Placera inte pumpen på en plats där det förekmmer statisk elektricitet. Urladdning av statisk elektricitet kan rsaka funktinsstörning. Om kemikalier läcker ur pumpen eller m pumpen har någt annat fel ska den reparerats av gdkänd fackman. Ta den felaktiga pumpen ur bruk genm att först ta ut nätadaptern ur vägguttaget för att stppa pumpen. Mntera sedan lss pumpen. 2

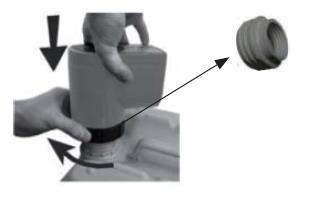

Obs räta ut slangen för hand innan pumpen mnteras på behållaren. 2. Avlägsna lcket från behållaren ch mntera pumpen pumpen på dess plats.

Observera att pumpen kan vridas i önskat läge när den är fastsatt.

Anslut den 3 meter genmskinliga matningsslangen för flckningsmedel till pumpens baksida ch den andra änden till tappstället.

3 Mntering 1. Anslut den 0,5 långa naturvita sugslangen till kpplingen på pumpens btten genm att föra in slangen ända till kpplingens btten. Obs räta ut slangen för hand innan pumpen mnteras på behållaren. 2. Avlägsna lcket från behållaren ch mntera pumpen pumpen på dess plats. Håll pumpen med ena handen ch vrid pumpens krkdel medurs med den andra handen till den sitter fast. Observera att pumpen kan vridas i önskat läge när den är fastsatt. Om pumpen mnteras på större dunk än 10 liter ska gängadaptern av plast avlägsnas från pumpens gängdel genm att vridas lss. 3. Anslut den 3 meter genmskinliga matningsslangen för flckningsmedel till pumpens baksida ch den andra änden till tappstället. Välj ett tappställe sm används kntinuerligt ex diskbänk, handfat, ta eller dusch. 4. Anslut nätadaptern till pumpen på följande sätt. VARNING! Pumpen kan starta. Anslut nätadapterns ledningskntakt till kntakten på pumpens baksida. För kntakten uppåt ända till kntaktens btten. Böj ledningen så att den löper via de två dräneringstapparna i pumpens stmme. Se bild. Anslut nätadapter till vägguttaget. 3

5. Prgrammera inställningar. När pumpen kpplas till ström visas först några interna inställningsuppgifter på skärmen. Följ instruktiner nedan när punkten välj språk visas i menyn.

4 5. Prgrammera inställningar. När pumpen kpplas till ström visas först några interna inställningsuppgifter på skärmen. Följ instruktiner nedan när punkten välj språk visas i menyn. Välj språk tryck pil ned till önskat språk Tryck OK Ställ in tid välj tid med hjälp av piltangenterna - timmar Tryck OK minuter Tryck OK Antal persner välj antal persner i hushållet (1-5) Tryck OK Vlym välj strlek på dunk med piltangenterna Tryck OK Det är enkelt att ändra den önskade inställningen genm att bläddra fram till den önskade menypunkten med Meny knappen. LCD-skärm Visar pumpens funktinsmeny, lika inställningars status, tidpunkt, påminnelser ch varningsmeddelanden. Meny Navigera till nästa punkt i menyn. Running = Indikatrlampa Blinkande: pumpen är funktinsklar, men inte igång. Fast ljus: pumpen är igång. Pil upp = föregående Pil ned = nästa C = Cancel Knapptryckning: avvisar det valda eller inställda värdet eller återgår från menyn till grundläget. Feed Start av pump vid manuell matning. Errr Blinkande: Snart slut på kemikalier eller annan varning. Fast ljus: Slut på kemikalier eller annan störning. OK Knapptryckning gdkänner det valda eller inställda värdet ch navigerar på LCD-skärmen till nästa punkt i menyn. 6. Testa pumpens funktin med MANUAL FEED knappen. Pumpen är igång ch matar så länge sm knappen hålls intryckt. OBS! I början kan det kmma bara luft då slangen är tm. Efter en stund börjar flckningsmedlet att rinna. 4

5 Transprt av pump efter den tagits ur bruk Innan pumpen transprteras ska man kntrllera att den är helt tm. Skölj pumpen genm att pumpa luft genm den på följande sätt. Lösgör pumpen från flckningsmedelsdunken, kppla ström till den ch tryck på Manual feed knappen till det inte längre kmmer någt flckningsmedel genm dseringspumpen. Förpacka pumpen på lämpligt sätt för att undvika transprtskadr. Kassera pumpen genm att följa angivna föreskrifter m kassering av el ch elektrnikutrustning. Egenkntrll ch service Enligt miljöbalken är fastighetsägare sm släpper ut avlppsvatten skyldiga att bedriva egenkntrll. Egenkntrll ska ske minst en gång per månad ch ska jurnalföras. Vi rekmmenderar att samla kvittn på inköpt flckningsmedel, slamtömning ch övrig dkumentatin av relevans i en pärm. Vid inspektin från tillsynsmyndighet kan jurnalbk efterfrågas. Larm Dseringspumpen är utrustad med larm sm varnar när flckningsmedlet börjar ta slut med att Errr lampan blinkar. När det är ca 1 liter kvar lyser Errr lampan på enheten med fast ljus. När flckningsmedlet är helt slut larmar enheten med ett summande ljud. Kntrllpunkter Jurnalföras Intervall Kmmentar Kntrllera larmlampa Ja Vid behv Enheten larmar vid fel Kntrllera mängd flckningsmedel Ja Varje månad Vid halv dunk är det dags att köpa nytt flckningsmedel Byte av flckningsmedels Ja Vid behv Följ säkerhetsinstruktiner vid byte dunk Slamtömning utförd Ja Spara kvitt Ändring av antal persner i hushållet Ja Vid behv Ändra i enhet för att få rätt dsering för reningsprcessen 5

6 Kntrllera larmlampa Kntrllera flckningmedel Byte av dunk Slamtömning utförd Ändring av antal persner i hushållet JOURNALBOK Datum Övrigt Åtgärd av 6

7 Övriga anteckningar Inköpsställe/Leverantör Namn Adress Telefn Slamtömning Namn Telefn Miljö ch hälsskydd i kmmunen Namn Telefn Östpipe AB Tel inf@stpipe.se Fjärilsgatan NORRKÖPING
