1 Insallaionseknik Provmomen: Tenamen 5 hp Ladokkod: 41B18I Tenamen ges för: Byggingenjör åk 2 7,5 högskolepoäng TenamensKod: Tenamensdaum: Tid: Hjälpmedel: valfri Skrivhjälpmedel, linjal, valfri räknare, Johannesson & Vreblad Byggformler och abeller, valfri upplaga Toal anal poäng på enamen: För a få respekive beyg krävs: 70 p U < 35 p; 3 35 p; 4 49 p; 5 p Allmänna anvisningar: Maemaiska samband som kan behövs åerfinns sis i enamensesen Näskommande enamensillfälle: augusi 2016 Räningsiden är i normalfall 15 arbesdagar, annars är de dea daum som gäller: Vikig! Glöm ine a skriva TenamensKod på alla blad du lämnar in. Lycka ill! Ansvarig lärare: Telefonnummer: Universieslekor Lennar Jagemar (även kopplad ill mobilen)

2 Uppgif 1 A Ange och redogör för de sex klassiska inneklimaparamerarna som beskriver människans upplevelse av de ermiska klimae. Om de finns yerligare paramerar som påverkar upplevelsen, ange och redogör även för dessa. 4 p B Varför används ofa koldioxid som e må på lufkvalie? Vilken högsa nivå av koldioxidkoncenraion brukar användas? Vad ungefär är koldioxidkoncenraionen i ueluf? 2 p C Vilke minsa uelufsflöde krävs enlig BBR i e rum när någon visas där? 1 p D Radon är en av många föroreningar som kan finnas inomhus. Vilken meod a minska radonhalen är lämplig om källan ill radongasen är byggnadsmaerial i huse? 1 p E Redogör för skillnaden hur drag uppfaas av allmänheen, respekive av en VVS-ingenjör. Hur definieras drag ren eknisk av den sisnämnde under vinerförhållanden? 2 p 10 p Uppgif 2 E bosadsrum ligger i e hörn i översa plane i e revåningshus med FTX-sysem. Rumme har en fasad mo norr och en fasad mo öser. Däruöver gränsar rumme invändig i alla rikningar mo rum som har emperauren +20 C. Följande daa gäller: Rumme är 5,0 m djup och 3 m bre. Takhöjden är 2,4 m. Rumme har e fönser om 2 m² och e fönser om 1 m², d.v.s. e fönser i var och en av de vå yerväggarna. Takes värmegenomgångskoefficien U ak är 0,15 W/(m² C). Yerväggarnas värmegenomgångskoefficien U vägg är 0,20 W/(m² C). Fönsrens värmegenomgångskoefficien U fönser är 1,1 W/(m² C). Rummes emperaur är 20 C. Tillufens emperaur är ca 20 C. Akuell dimensionerande vinerueemperaur (DVUT) är -21 C. Förenkla uppgifen genom a ine a hänsyn ill ueluf som läcker in genom klimaskale. Beräkna värmeeffeken ill radiaorerna under de vå fönsren. Anag a radiaorernas värmeeffeker fördelas proporionell mo fönsrens areor. 10 p 1 (12)

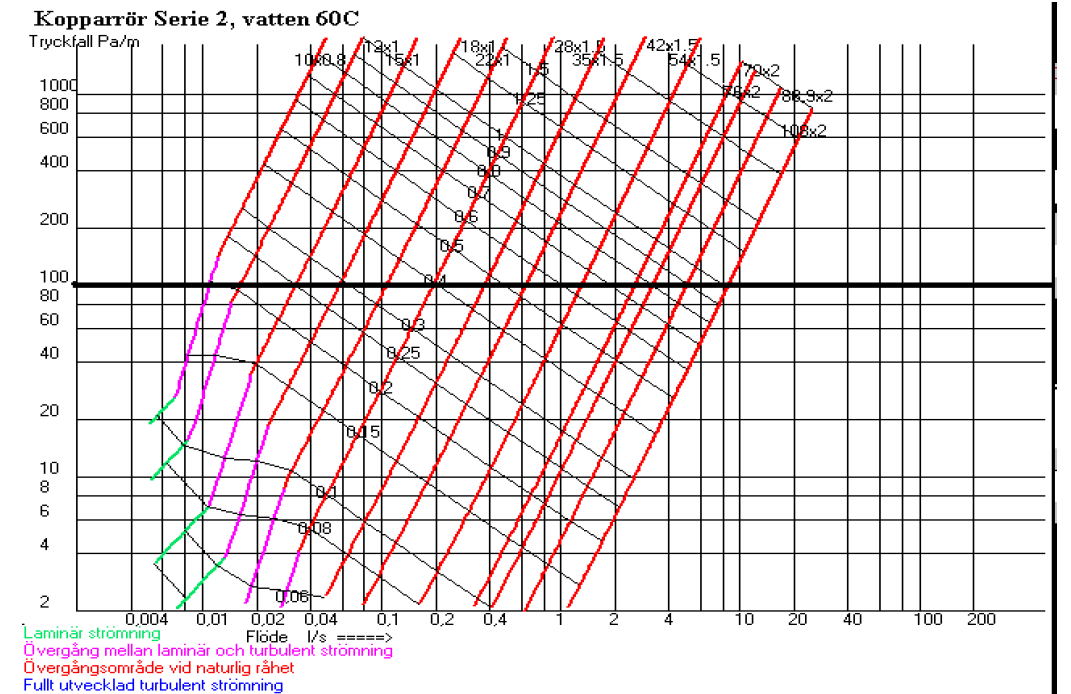

3 Tenamenskod: Uppgif 3 Uppgif 3 Sida... Poäng: I en indusrihall sier på ena korväggen vå sycken aeroemprar (fläklufvärmare). Dimensionera VS1-sysemes kopparrör ill dessa och ria in rören på planriningen nedan. Aeroemprarna maas från den andra korväggen av vå rör i akes mi. Dimensionera och ria även dessa rör. Rörens dimensioner skall exas i flaggor på riningen. Riningssymbolen för en fläklufvärmare brukar vara 10 p + 2 VS1 Fläklufvärmare Fläklufvärmare Sekion Plan Tryckfallsdiagram för kopparrör åerfinns på sisa sidan av enamensesen 2 (12)

4 Uppgif 4 Glöm ine a lämna in denna sida A. Skissa och förklara hur e venilaionssysem yp FTX är uppbygg och fungerar. Ange även vad boksavsförkorningen sår för. Beskriv även vilka för- respekive nackdelar sysemypen har. 5 p B. Skissa och förklara hur e venilaionssysem yp F är uppbygg och fungerar. Ange även vad boksavsförkorningen sår för. Beskriv även vilka för- respekive nackdelar sysemypen har. 5 p 10 p 3 (12)

5 Tenamenskod: Uppgif 5 Sida... Poäng: Uppgif 5 Dimensionera och ria in (med exning) spillvaenrören för vårumsdelen nedan. Byggnaden ligger i en or med DVUT -16 C. Glöm ine a lämna in denna sida 6 m 2 m VK Tväsäll VK Tväsäll Golvbrunn för dusch Verikal Avloppssam 4 (12)

6 5 (12)

7 Uppgif 6 I e hus för försöksdjur finns e venilaionssysem av ypen våkanalsysem. I den varma kanalen har lufen illsånde 25 C och = 50 % RH. I den kalla kanalen har lufen illsånde 15 C och = 50 % RH. Till e viss rum illförs 350 lier/sekund varm lufflöde och 150 lier/sekund kall lufflöde. Den varma respekive kalla lufen blandas innan den illförs rumme som illuf. Besäm blandningens illsånd. Ange de sex parameerar som kan uläsas ur e Mollierdiagram för fukig luf för blandningen. Glöm ine a lämna in Mollierdiagramme 10 p 6 (12)

8 Tenamenskod: Uppgif 6 Sida... Poäng: Glöm ine a lämna in denna sida 7 (12)

9 Uppgif 7 E lufbehandlingsaggrega är placera i en äldre sjukhusbyggnad i Väserås (T år = 6 C). Aggregae går dygne run. Aggregae är gammal och ska byas u. För den befinliga väskekopplade värmeåervinnaren har emperaurverkningsgraden uppmäs ill 45 %. För de nya aggregae uppskaas den väskekopplade värmeåervinnaren ha den maximala emperaurverkningsgraden 65 %. Lufbehandlingsaggregaes lufflöden är balanserade och illufsflöde är 5,5 m³/s. Tillufsemperauren är 16 C och frånlufsemperauren är 23 C. A B Skissa lufbehandlingsaggregae som besår av följande delar. Tillufssidan från uelufen se: Inagsgaller, avsängningsspjäll, luffiler, värmeåervinnare, lufvärmare, lufkylare, illufsfläk och ljuddämpare. Frånlufssidan från frånlufen se: Ljuddämpare, luffiler, värmeåervinnare, frånlufsfläk, avsängningsspjäll och ublåshuv på ake. 3 p Beräkna hur mycke värmeenergi som sparas årligen genom a bya u lufbehandlingsaggregae. Rä areor i varakighesdiagramme 4 p Rä beräkning av energier 3 p 10 p Glöm ine a lämna in varakighesdiagramme 8 (12)

10 Tenamenskod: Uppgif 7 Sida... Poäng: +30 o C Varakighesdiagram för ueluf i Sverige +20 o C +10 o C 0 o C +8 o C +6 o C +2 o C +4 o C 0 o C -2 o C -10 o C -20 o C -30 o C x 8760 immar/år Glöm ine a lämna in varakighesdiagramme 9 (12)

11 Blandning av luf h b = h 1 ρ q 1 +h 2 ρ q 2 ρ q 1 + ρ q 2 [kj/kg] x b = x 1 ρ q 1 +x 2 ρ q 2 ρ q 1 + ρ q 2 [kg w /kg l ] Maemaiska samband Varakighesdiagram E q c q Volymflöde m 1,2 densie c Y Ws 1000 specifik värmekapacie kg C Area i varakighesdiagramme cm o C Skalfakor emperaur cm h år Skalfakor id cm Temperaurverkningsgrad f f e f u p är är är p Y emperauren /s kg/m³ efer frånlufsemperauren uelufsemperauren f 3 f värmeväxla ren e f 2 u u 10 (12)
