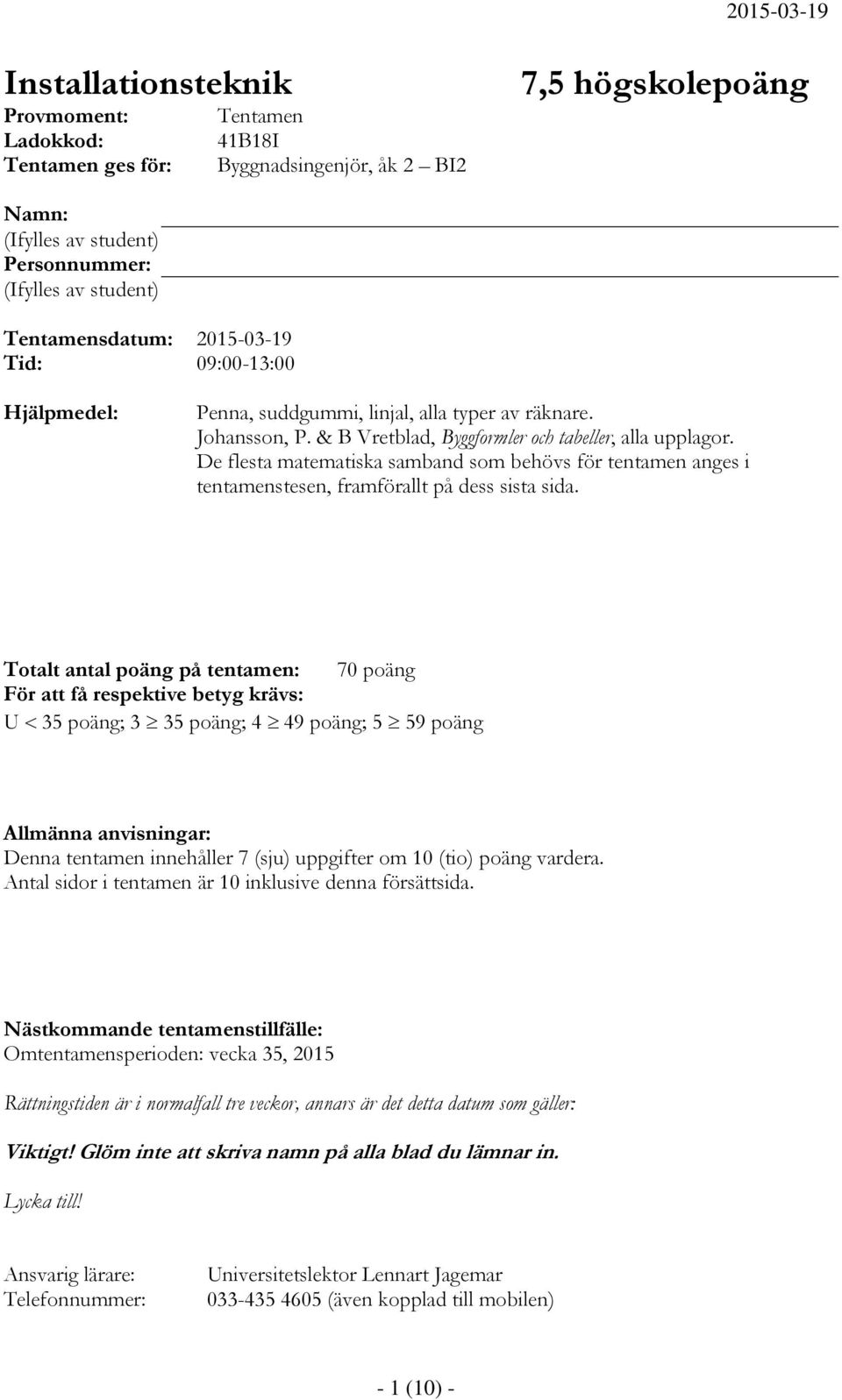

1 Installationsteknik Provmoment: Ladokkod: Tentamen ges för: Tentamen 41B18I Byggnadsingenjör, åk 2 BI2 7,5 högskolepoäng Namn: (Ifylles av student) Personnummer: (Ifylles av student) Tentamensdatum: Tid: 09:00-13:00 Hjälpmedel: Penna, suddgummi, linjal, alla typer av räknare. Johansson, P. & B Vretblad, Byggformler och tabeller, alla upplagor. De flesta matematiska samband som behövs för tentamen anges i tentamenstesen, framförallt på dess sista sida. Totalt antal poäng på tentamen: 70 poäng För att få respektive betyg krävs: U 35 poäng; 3 35 poäng; 4 49 poäng; 5 59 poäng Allmänna anvisningar: Denna tentamen innehåller 7 (sju) uppgifter om 10 (tio) poäng vardera. Antal sidor i tentamen är 10 inklusive denna försättsida. Nästkommande tentamenstillfälle: Omtentamensperioden: vecka 35, 2015 Rättningstiden är i normalfall tre veckor, annars är det detta datum som gäller: Viktigt! Glöm inte att skriva namn på alla blad du lämnar in. Lycka till! Ansvarig lärare: Telefonnummer: Universitetslektor Lennart Jagemar (även kopplad till mobilen) - 1 (10) -

2 Uppgift 1 A. Definiera och förklara begreppet medelstrålningstemperatur i ett rum. 2 p B. Definiera och förklara begreppet operativ temperatur i ett rum. 2 p C. Förklara och diskutera begreppet ROT, vad skiljer detta från operativ temperatur? 2 p D. Diskutera begreppet luftkvalitet. Ange exempel på olika föroreningar i inomhusluften och vilka källor dessa kan komma ifrån. 2 p E. Ange de minsta uteluftsflöden som krävs enligt - Boverkets Byggregler vid nybyggnad. 1 p - Arbetsmiljöverkets regelverk i arbetslokaler. 1 p Uppgift 2 A. Skissa och förklara de olika systemtyperna. Ange fördelar och nackdelar med de olika systemen. S-system 3 p F-system 3 p FTX-system 3 p B. Vilken typ av värmeåtervinningsutrustning är bäst lämpad om man vill försäkra sig om att ingen överföring av föroreningar sker från frånluften till tilluften? 1 p Uppgift 3 Beräkna den dimensionerande värmeeffekten, för var och en av de tre radiatorerna under fönstren, i ett hörnrum på översta planet i ett kontorshus. Rummet har de invändiga måtten: djup 5 m, bredd 8 m och rumshöjd 3 m. I den längre ytterväggen sitter 3 fönster med bredden 2 m och höjden 1,5 m. U vägg = 0,25 W/(m² C) U tak = 0,15 W/(m² C) U fönster = 1,0 W/(m² C) DVIT = 20 C DVUT = -18 C Hjälp: Q = U A t [W] 10 p - 2 (10) -

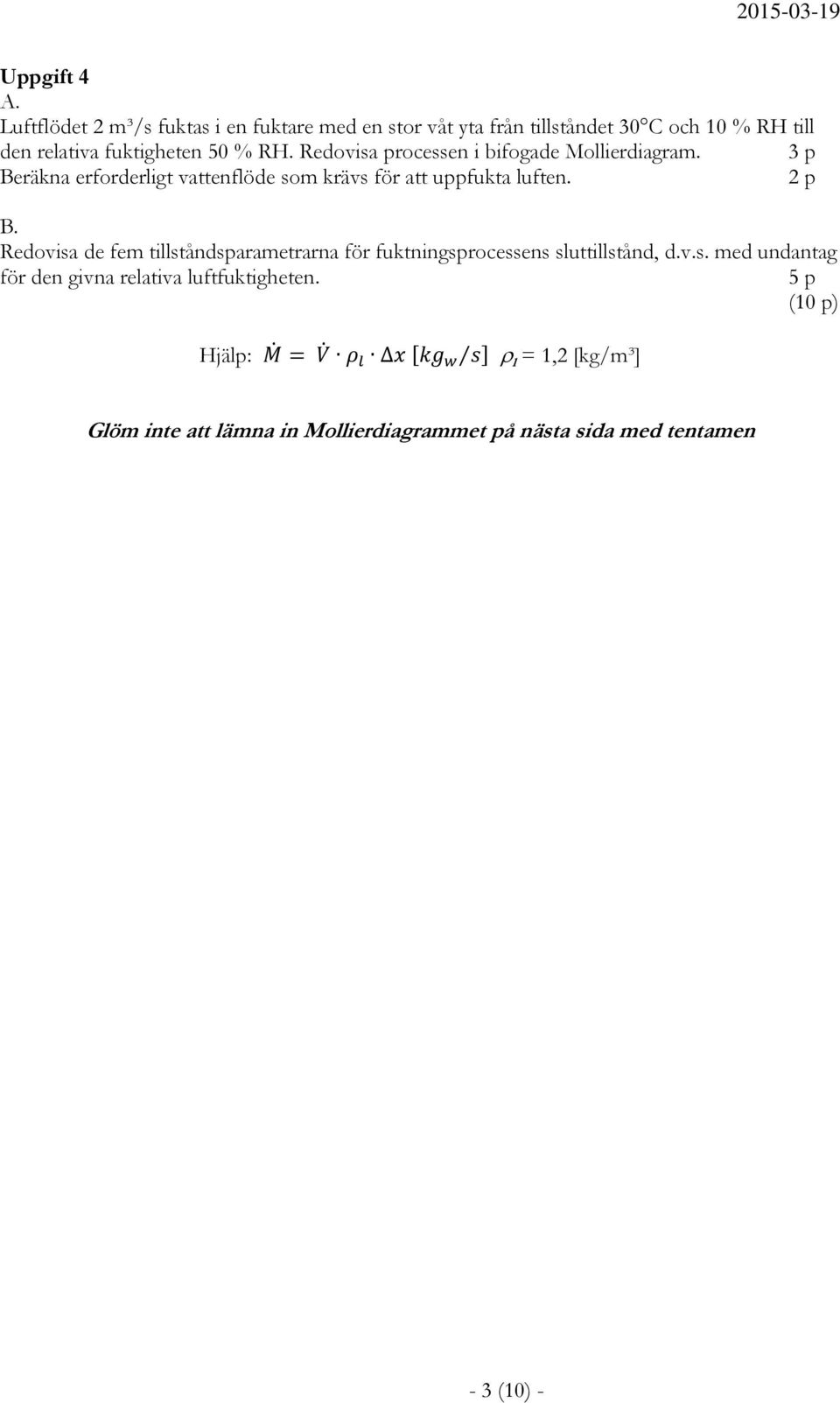

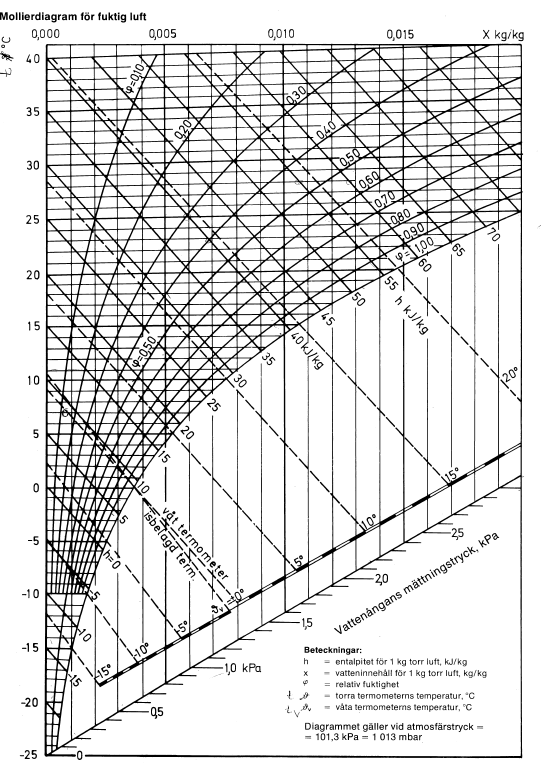

3 Uppgift 4 A. Luftflödet 2 m³/s fuktas i en fuktare med en stor våt yta från tillståndet 30 C och 10 % RH till den relativa fuktigheten 50 % RH. Redovisa processen i bifogade Mollierdiagram. 3 p Beräkna erforderligt vattenflöde som krävs för att uppfukta luften. 2 p B. Redovisa de fem tillståndsparametrarna för fuktningsprocessens sluttillstånd, d.v.s. med undantag för den givna relativa luftfuktigheten. 5 p Hjälp: M = V ρ l x [kg w s] l = 1,2 [kg/m³] Glöm inte att lämna in Mollierdiagrammet på nästa sida med tentamen - 3 (10) -

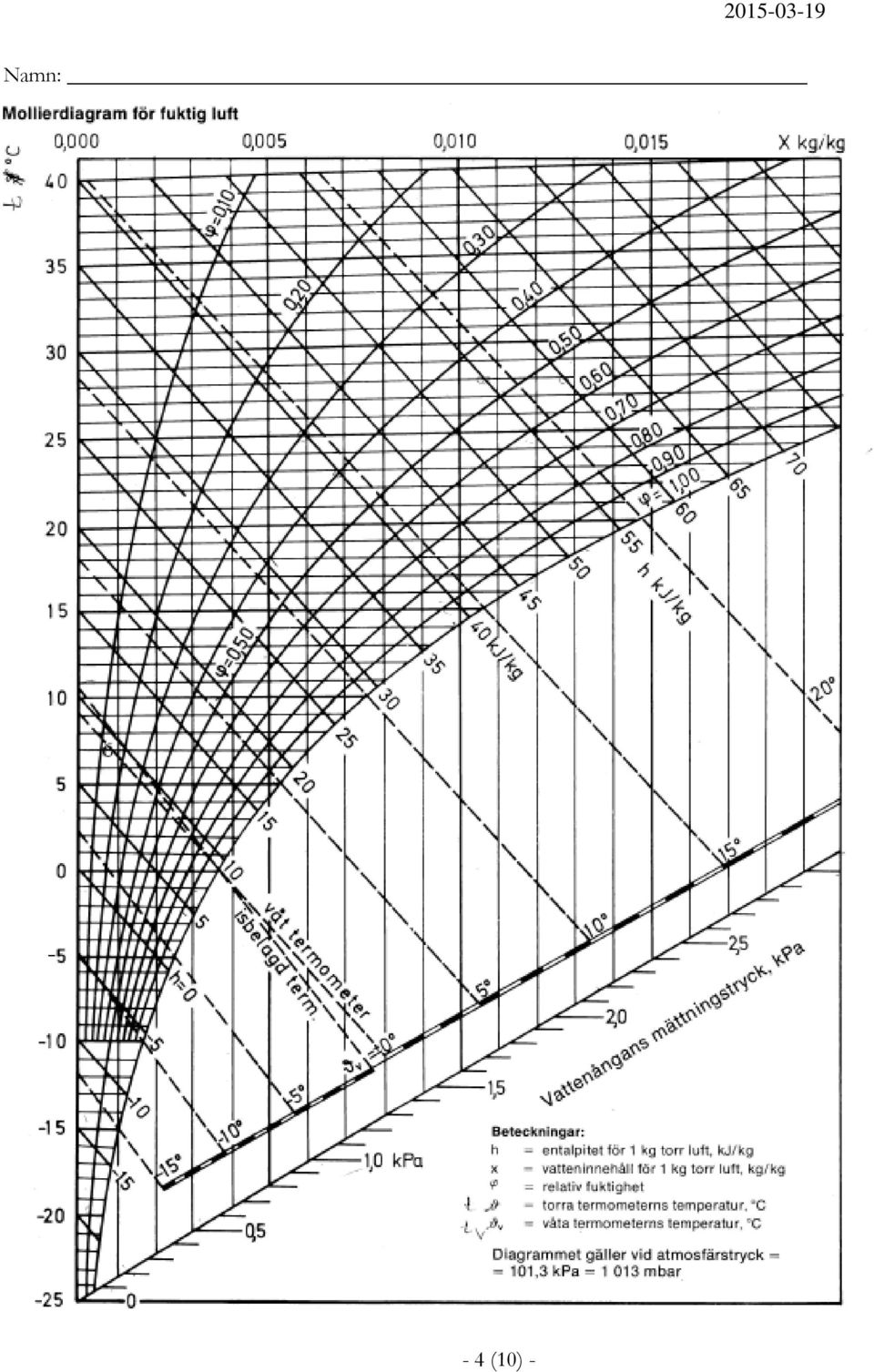

4 Namn: - 4 (10) -

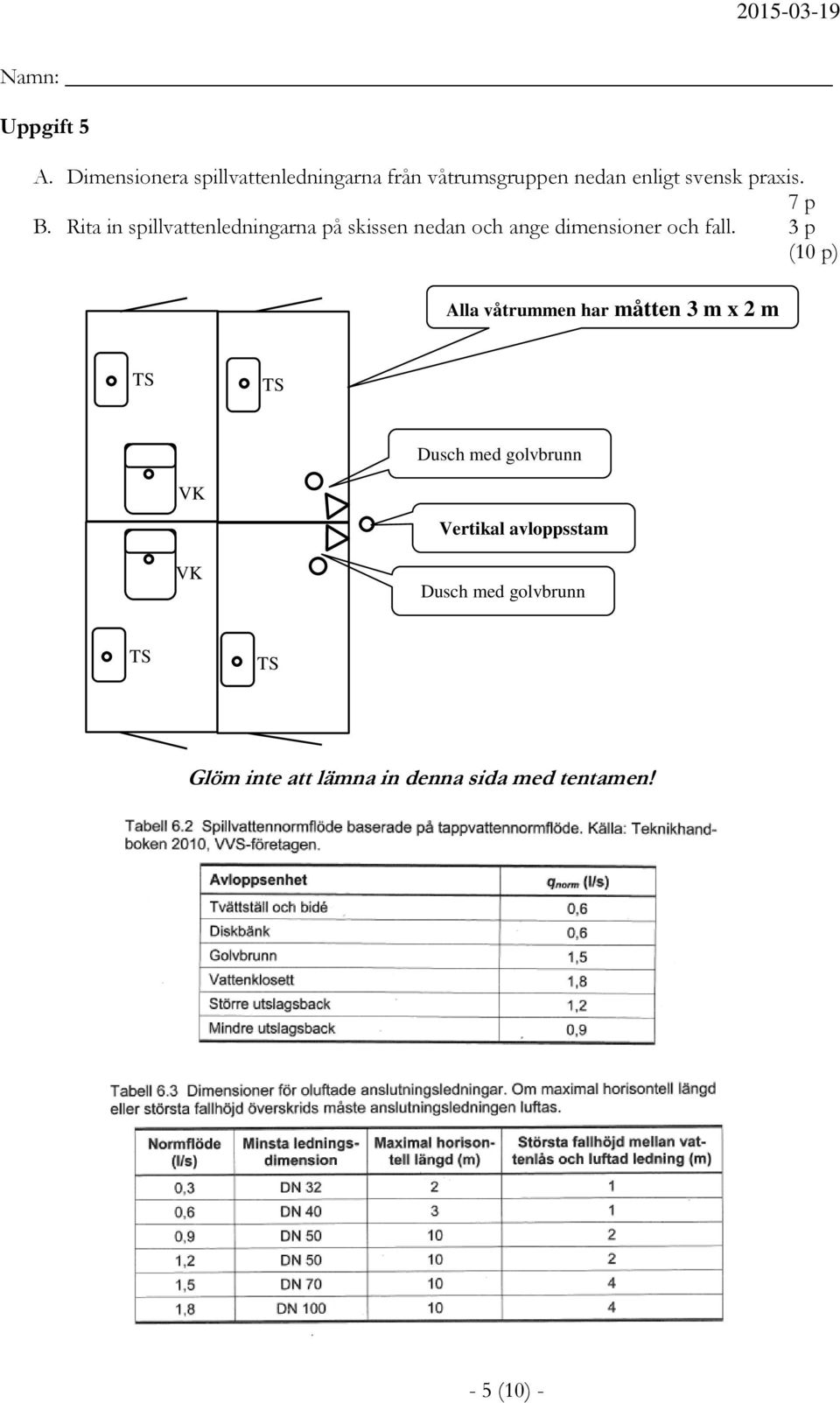

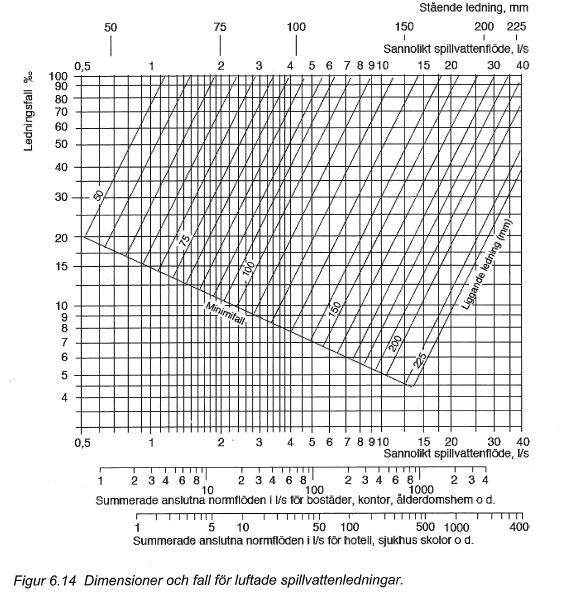

5 Namn: Uppgift 5 A. Dimensionera spillvattenledningarna från våtrumsgruppen nedan enligt svensk praxis. 7 p B. Rita in spillvattenledningarna på skissen nedan och ange dimensioner och fall. 3 p Alla våtrummen har måtten 3 m x 2 m TS TS Dusch med golvbrunn VK Vertikal avloppsstam VK Dusch med golvbrunn TS TS Glöm inte att lämna in denna sida med tentamen! - 5 (10) -

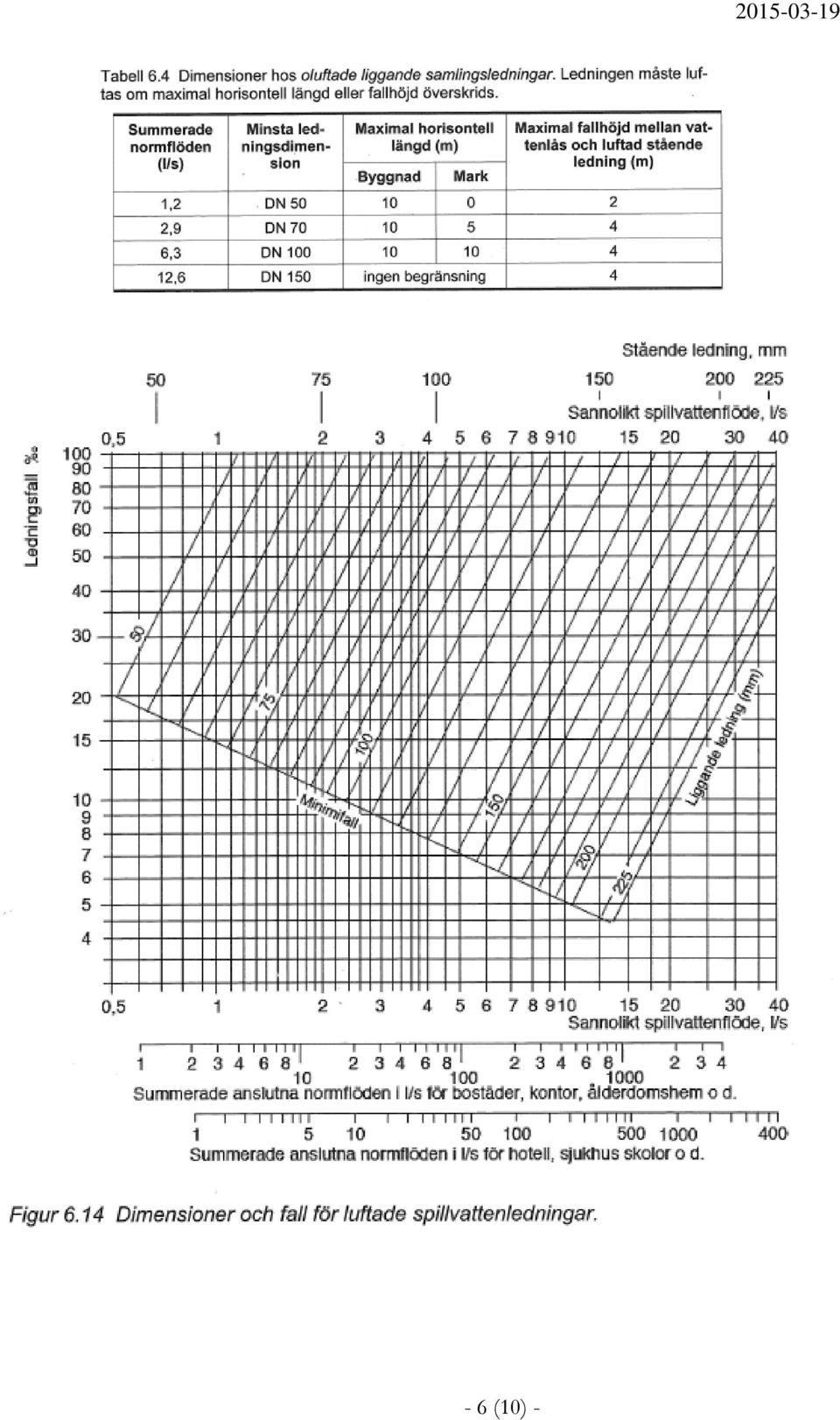

6 - 6 (10)

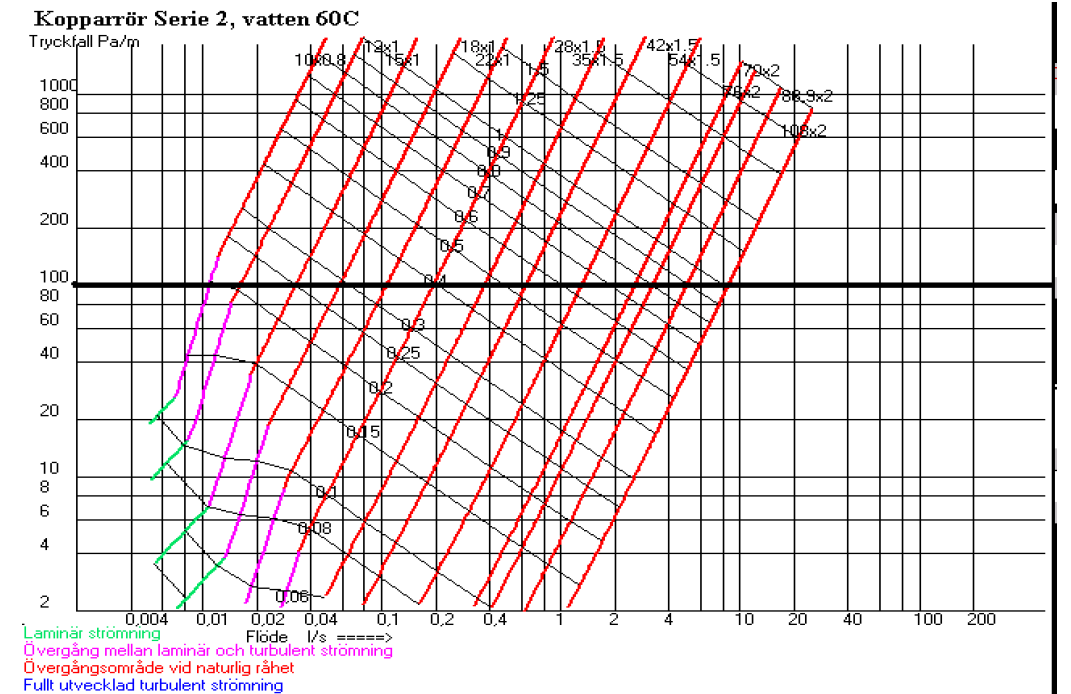

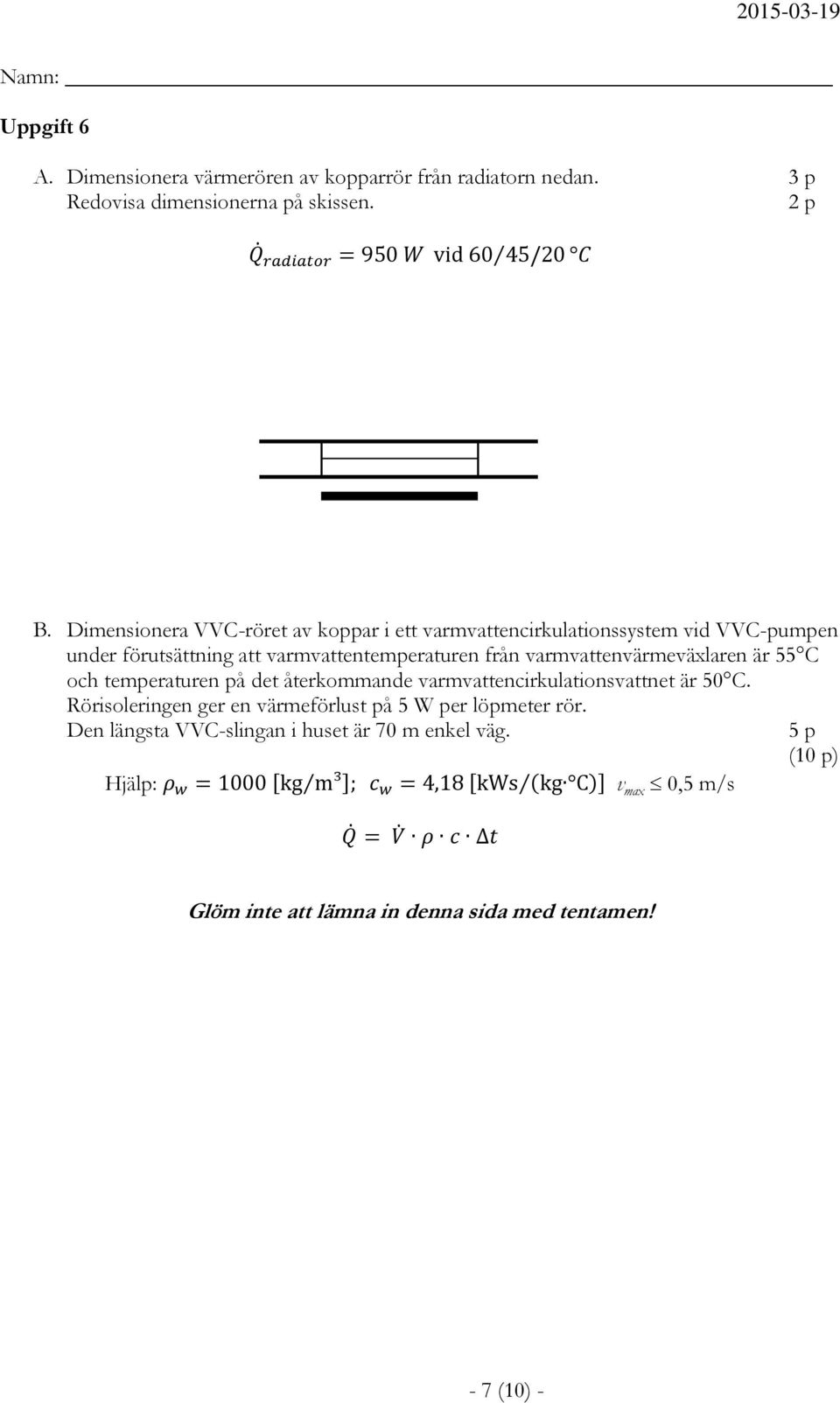

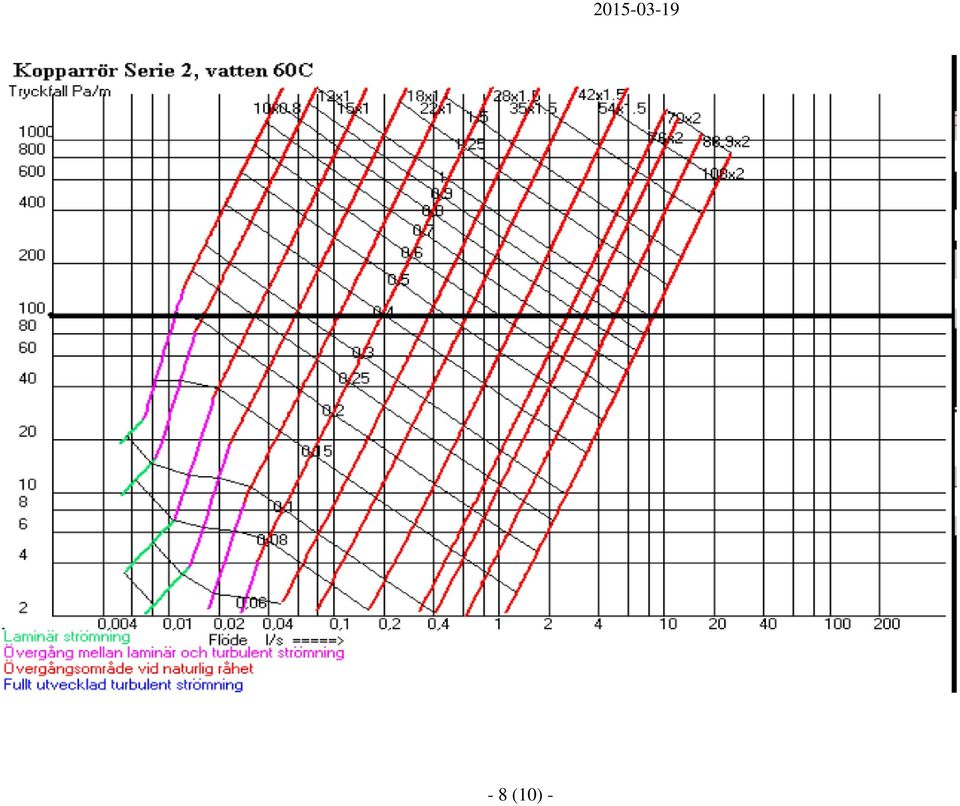

7 Namn: Uppgift 6 A. Dimensionera värmerören av kopparrör från radiatorn nedan. 3 p Redovisa dimensionerna på skissen. 2 p Q radiator = 950 W vid 60 45/20 C B. Dimensionera VVC-röret av koppar i ett varmvattencirkulationssystem vid VVC-pumpen under förutsättning att varmvattentemperaturen från varmvattenvärmeväxlaren är 55 C och temperaturen på det återkommande varmvattencirkulationsvattnet är 50 C. Rörisoleringen ger en värmeförlust på 5 W per löpmeter rör. Den längsta VVC-slingan i huset är 70 m enkel väg. Hjälp: ρ w = 1000 [kg m³ ]; c w = 4,18 [kws (kg C)] v max 0,5 m/s Q = V ρ c t 5 p Glöm inte att lämna in denna sida med tentamen! - 7 (10) -

8 - 8 (10)

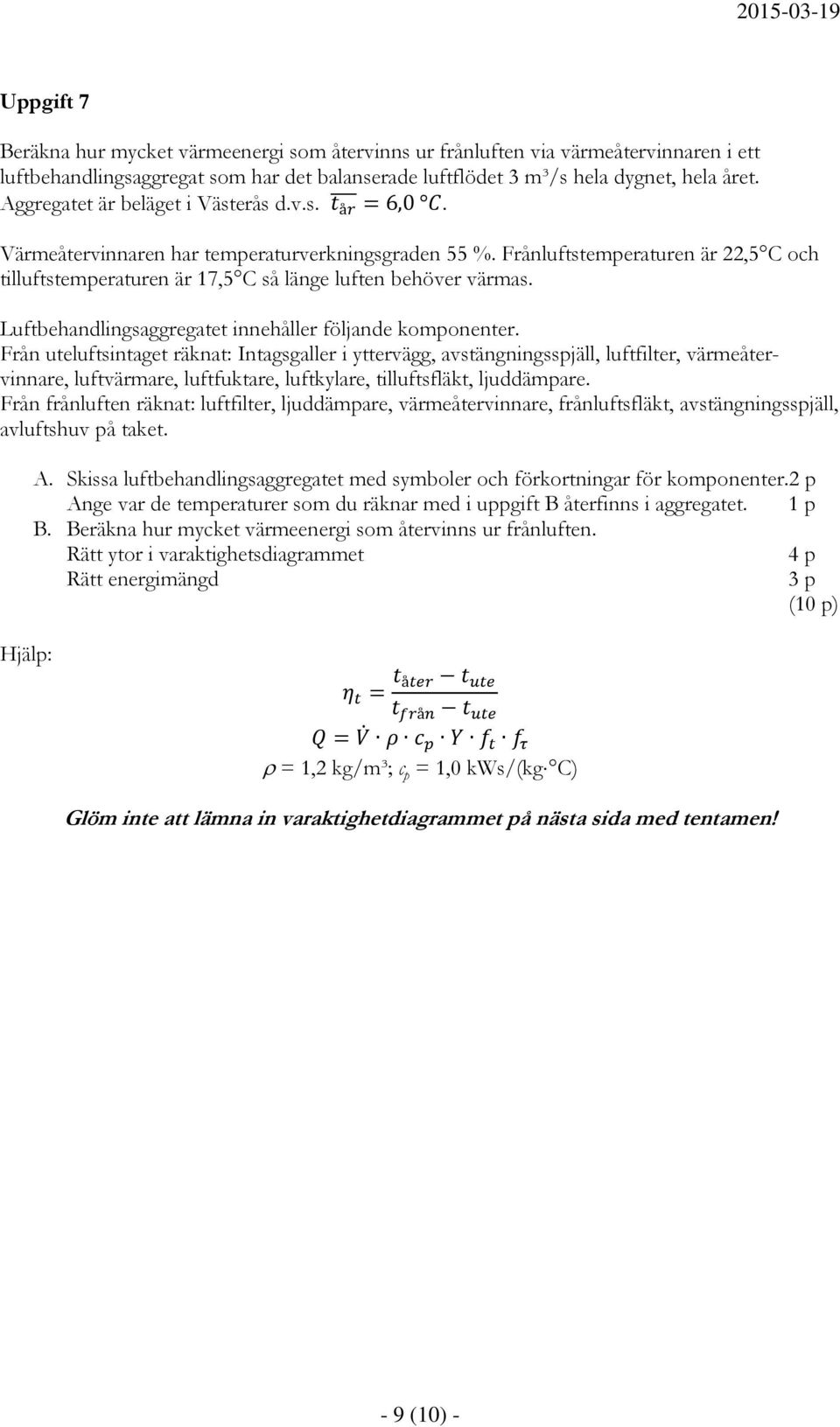

9 Uppgift 7 Beräkna hur mycket värmeenergi som återvinns ur frånluften via värmeåtervinnaren i ett luftbehandlingsaggregat som har det balanserade luftflödet 3 m³/s hela dygnet, hela året. Aggregatet är beläget i Västerås d.v.s. t år = 6,0 C. Värmeåtervinnaren har temperaturverkningsgraden 55 %. Frånluftstemperaturen är 22,5 C och tilluftstemperaturen är 17,5 C så länge luften behöver värmas. Luftbehandlingsaggregatet innehåller följande komponenter. Från uteluftsintaget räknat: Intagsgaller i yttervägg, avstängningsspjäll, luftfilter, värmeåtervinnare, luftvärmare, luftfuktare, luftkylare, tilluftsfläkt, ljuddämpare. Från frånluften räknat: luftfilter, ljuddämpare, värmeåtervinnare, frånluftsfläkt, avstängningsspjäll, avluftshuv på taket. A. Skissa luftbehandlingsaggregatet med symboler och förkortningar för komponenter.2 p Ange var de temperaturer som du räknar med i uppgift B återfinns i aggregatet. 1 p B. Beräkna hur mycket värmeenergi som återvinns ur frånluften. Rätt ytor i varaktighetsdiagrammet 4 p Rätt energimängd 3 p Hjälp: η t = t åter t ute t från t ute Q = V ρ c p Y f t f τ = 1,2 kg/m³; c p = 1,0 kws/(kg C) Glöm inte att lämna in varaktighetdiagrammet på nästa sida med tentamen! - 9 (10) -

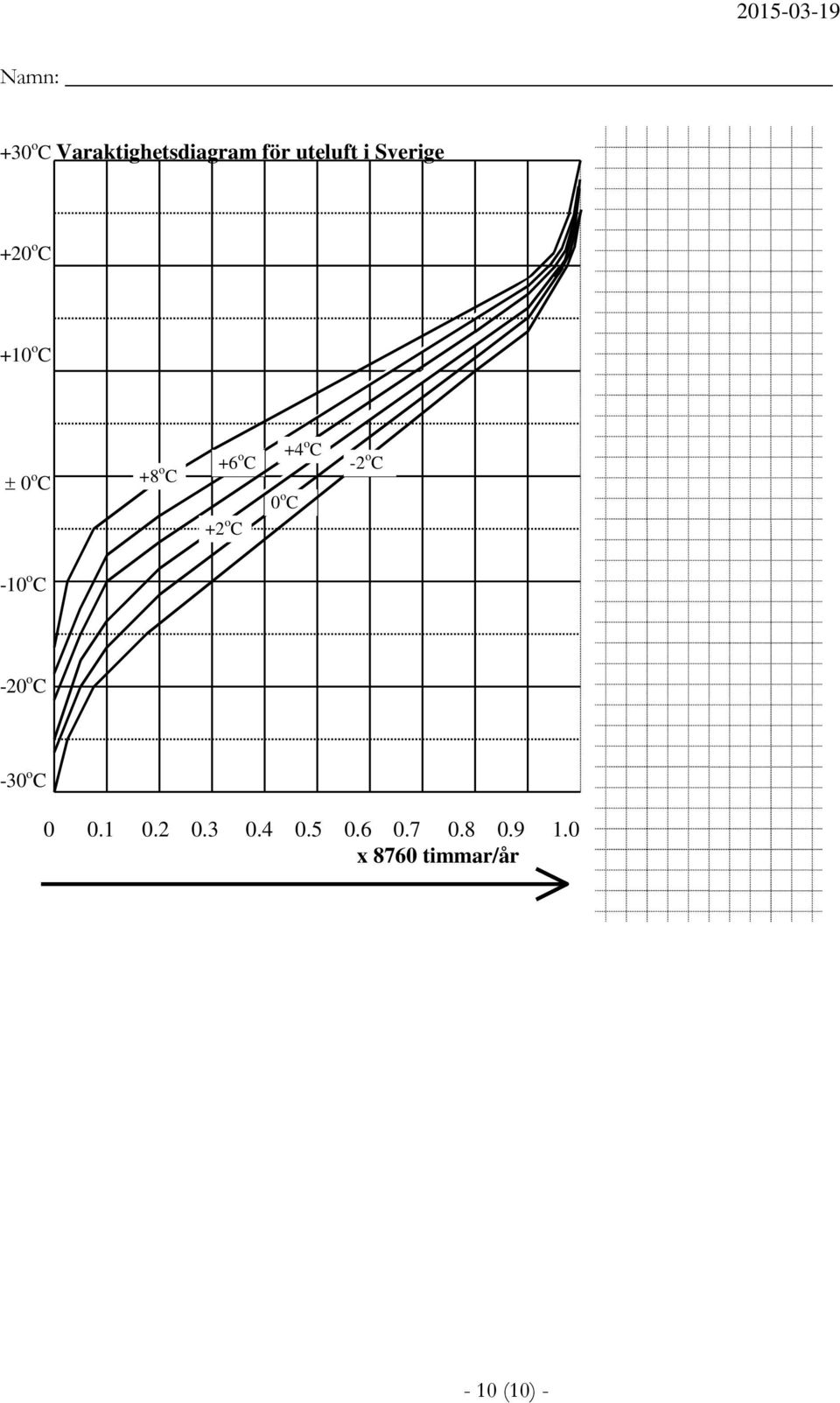

10 Namn: +30 o C Varaktighetsdiagram för uteluft i Sverige +20 o C +10 o C 0 o C +8 o C +6 o C +2 o C +4 o C 0 o C -2 o C -10 o C -20 o C -30 o C x 8760 timmar/år - 10 (10) -
