Ventilations- och uppvärmningssystem, 7,5 högskolepoäng

Transkript

1 Ventilations- och uppvärmningssystem, 7,5 högskolepoäng Provmoment: Tentamen Ladokkod: TB0121 Tentamen ges för: By2 Tentamensdatum: (11) Hjälpmedel: Miniräknare Tentamen består av två delar om 30 poäng vardera. Totalt kan maximalt 60 poäng erhållas. Under förutsättning att minst 10 poäng erhålls på vardera tentamensdelen ges följande betyg: 0 29 poäng: U poäng: poäng: poäng: 5 Allmänna anvisningar Var noga med att redovisa eventuella antaganden och arbetsgången vid lösning av uppgifterna. Fullständiga beräkningar skall redovisas. Glöm inte att skriva namn på alla blad du lämnar in. Resultat tillgängligt i Ladok fr o m Tentamenstesen återlämnas! Lycka till! Ansvarig lärare: Per Andersson, tel Lycka till!

2 2 (11) Del 1, bestående av 15 frågor om 2 poäng vardera 1 Redogör för bestämning av dimensionerande effektbehov för luftvärmare i ett luftbehandlingssystem med värmeväxlare. 2 Skissa ett varaktighetsdiagram för utetemperaturen och redogör för hur detta kan användas för att beräkna den årsvärme som en ventilationsvärmeväxlare i ett luftbehandlingssystem med värmeåtervinning ger. 3 Skissa ett principflödesschema för en tvåstegskopplad undercentral för fjärrvärme och redogör för funktionen. 4 Skissa och redogör för egenskaper och användningsområden för ett slutet kompressormatat expansionskärl. 5 Skissa ett principflödesschema för ett vattenburet värmesystem med radiatorer och panna för en villa. Redogör sedan för funktionen. 6 Skissa lämpliga diagram och redogör för injusteringsprincipen med reglerventiler i ett vätskeburet rörsystem. 7 Skissa lämpliga diagram för att visa hur förlusteffekten över ett injusteringsspjäll i ett luftbehandlingssystem beror av strypningen. 8 Skissa en shuntgrupp med gruppump där sekundärsidan och primärsidan har konstant flöde. Redogör sedan för funktionen. 9 Redogör för P-O Fangers teorier kring termiskt rumsklimat. 10 Redogör för utförande och viktiga egenskaper hos roterande ventilationsvärmeväxlare. 11 Redogör för hur luktspridning från spillvattensystem kan undvikas. 12 Namnge olika huvudfaktorer som anses påverka människans termiska komfortupplevelse. 13 Redogör för olika återströmningsskydd i tappvattensystem. 14 Redogör för begreppet operativ (riktad operativ) temperatur i ett rum. 15 Redogör för faktorer som inverkar på valet mellan CAV- och VAV-system.

3 3 (11) Del 2, bestående av 6 uppgifter om 5 p vardera 1 Skall ej göras om Kontrollskrivning 1 är godkänd. Markera detta i tentamen. En villa, belägen på en ort med årets normaltemperatur 7 C (varaktighetsdiagram, se bilaga), har en golvarea på 150 m 2. Villan är försedd med FTX-system, dimensionerat för luftmängder enligt BBR. Vid utetemperatur -10 C och frånluftstemperatur 20 C uppmättes tilluftstemperatur efter VVX till 11 C. Tilluften eftervärms med luftvärmare till 17 C. Beräkna ventilationsvärmeväxlarens energiverkningsgrad. 2 Skall ej göras om Kontrollskrivning 2 är godkänd. Markera detta i tentamen. En process har ett luftbehov av kg/h vid 20 C, 60 % (mättningstryck 2337 Pa). Luften befuktas vid behov med vatteninsprutning genom dysor. Bestäm vattenåtgången vid uteluftstillståndet -10 C, 70 % (mättningstryck 260 Pa). Ledning: x = M vattenånga /M torr luft p vattenånga /p torr luft 3 Ett vattenburet värmesystem för en villa är uppbyggt med ett antal parallella radiatorkretsar (total dimensionerande effekt 6 kw). För den krets med högsta tryckfallet gäller följande: Effekt: 1200 W Rörledning: Kopparrör 12 x 1 mm, längd 10 m Engångsmotstånd: z = 15 Reglerventil: k v = 0,13 Övrigt tryckfall: 1, 6 m vp Beräkna dimensionerande tillförd driveffekt till cirkulationspumpen (totalverkningsgrad 20 %) för värmesystemet. Systemets värmebärartemperatur är C. Tryckfallsnomogram för rörledning, se bilaga.

4 4 Ett tappvattensystem har, räknat från förbindelsepunkten till tappstället, total rörlängd 32 m, höjdskillnad 7 m och summa motståndstal 13 vid strömningshastigheten 1,8 m/s. Beräkna erforderligt tryck i förbindelsepunkten om blandarens tryckfall vid tappstället är 0,9 bar och genomsnittligt R-värde är 450 mm vp/m. 4 (11) 5 Nedanstående figur visar en spillvatteninstallation i ett flerbostadshus. Varje våningsplan har samma utförande. Dimensionera rörledningar Beräkningsgång, se bilaga.

5 5 (11) 6 Figuren nedan visar värmeavgivningen för en radiator vid olika drifttillstånd. Antag ett radiatorsystem dimensionerat för C, men radiatoryta överdimensionerad 25 %. Bestäm erforderlig reduktion av värmebärarflödet för att erhålla rätt värmeavgivning. Beräkna även därvid teoretisk relativ minskning av pumpeffekten vid varvtalsreglering av denna.

6 Bilaga 6 (11) Varaktighetsdiagram

7 7 (11)

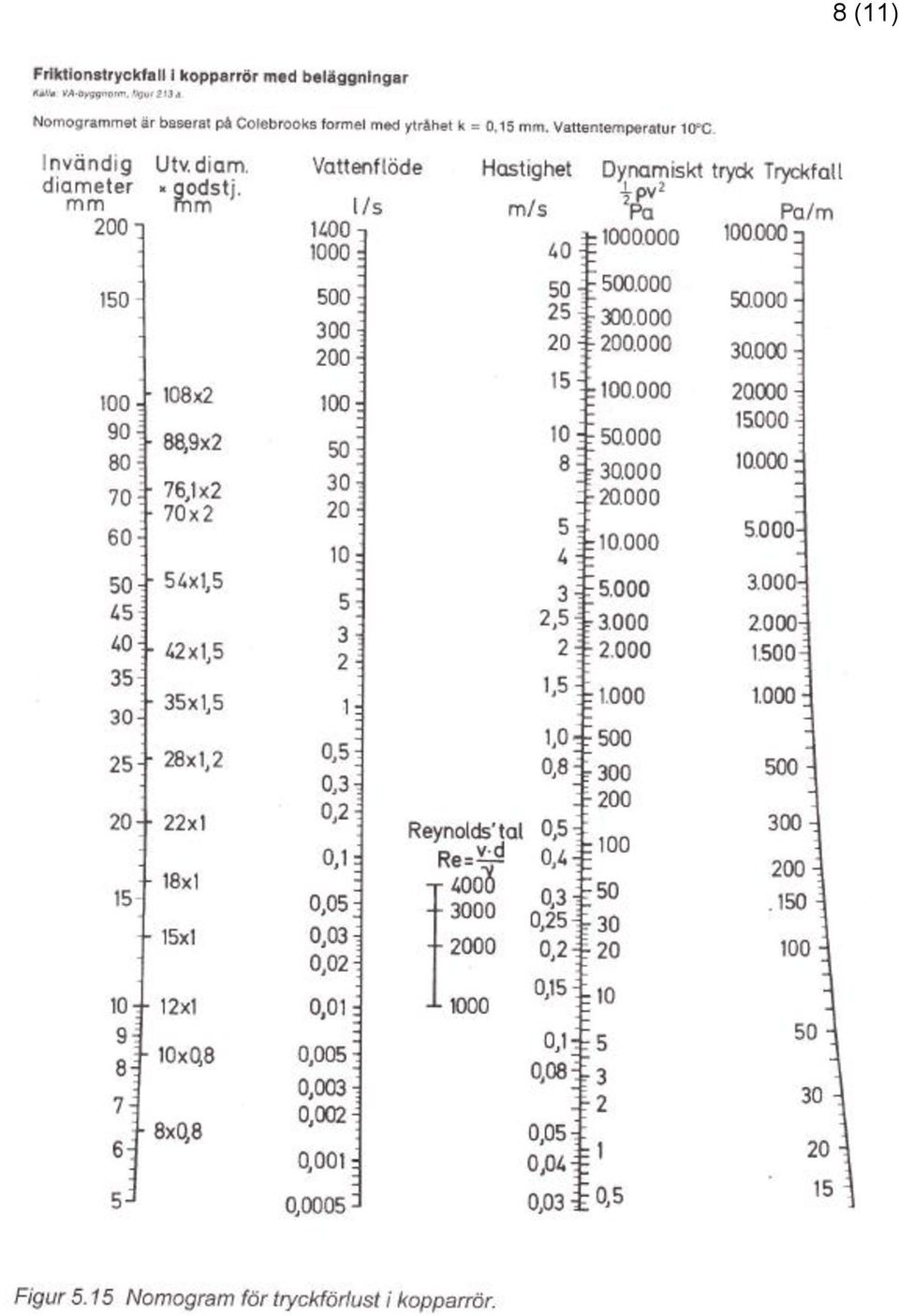

8 8 (11)

9 Dimensionering spillvatten 9 (11)

10 10 (11)

11 11 (11)
