2 Geneell infomation ARENA takpanel fö väme Aena ä lämplig att använda i stoa lokale, industi, butik, lage och idottshalla. Det ä en lösning som ge låg ljudnivå, liten luftöelse och minimal föflyttning av patikla. Takvämepanele ä också lämplig fö uppvämning av lokale med bandfalig och explosiv miljö. Att vämeeffekten komme lokalen fämst tillgodo via stålning, och att det inte finns någa öliga dela, lede till låga diftskostnade. Effektavgivningen och tillvekningen ske i enighet med den euopeiska nomen EN Aena takvämepanel klaa mycket höga takhöjde. Genom sin kaftiga konstuktion och möjlighet till seiekoppling upp till 125 m så klaa den uppvämningen i de flesta byggnade. Nyckelfakta ARENA Aena 615 Aena 900 Vämeeffekt * 294 W/m 451 W/m Längd mm i intevall om 500 mm Bedd 615 mm (2 ö) 900 mm (3 ö) Monteingshöjd Upp till 30 mete Standadkulö Gå, NCS S 3500 N. Regleing Rumsvis elle centalt Vikt/m 4,5 kg/m 7,5 kg/m Volym/m 1,6 l 2,4 l Mateial Aluminiumplåt, isolead på ovansidan, elfözinkade stålö dimension 35x1,5mm Max difttyck PN10 Tempeatu 80 C CE mäkning EN Leveansvillko AAVVS

3 Effektavgivning Aena (*) Avgiven effekt anges vid ΔTm=55K Effektavgivning enligt EN Beäknas enligt Q = K x (ΔT m ) n Q = Avgiven effekt, W/m K = Vämekoefficient fö modellen ΔTm = Diffeensen mellan medeltempeatu på vattnet och umstempeatuen, K n = Vämeexponent fö modellen Modell Avgiven effekt * [W/m] K n Aena ,4547 1,1927 Aena ,8271 1,1902 (*) Avgiven effekt anges vid ΔTm=55K Effektavgivning pe mete panel (W/m) Effektiv längd Aena ΔTm ( K) Rekommendeade minimiflöden fö tubulent stömning (l/h) Typ av Aena koppling P 129,6 259,2 S - 129,6 (D 259,2 388,8) ΔTm = (tillopp t i + etu t u )/2 umstemp t Exempel: (t i 60 C+t u 40 C)/2 t 20 C = 30 K Notea att "effektiv längd", plåtlängd, på Aena ä 500 mm kotae än panelens hela längd. Ex. Ett ståk på 102 mete motsvaa 93,5 mete effektiv längd om ståket bestå av 17 stycken panele á 6 mete. 3

4 Aena - Teknisk beskivning Konstuktion Aena ha en mycket stabil konstuktion av kaftig aluminiumplåt dä undesidan utgö vämeavgivningsyta. Mot panelplåten ha en 35 / 32 mm öslinga mekaniskt anbingats så att en god och beständig vämeövegång mellan vämevatten och panelundesidan ehålls. Anslutningana ä hoisontella och utfomade fö att enkelt möjliggöa seiekoppling. Panelens ovansida ä isolead med minealull som täcks med plastad papp fö enkel enhållning. Funktion Vamt vatten cikulea genom öen och övefös via ledning till en aluminiumpanel. Panelen avge väme genom vämeutbyte mellan panel och um. Vämeutbytet ske huvudsakligen genom stålning men även den konvektion som uppstå komme ummet till godo. Eftesom stålningsväme inte övefös till luften, utan bli till väme föst då den täffa en yta, så öppna det upp fö många nya möjlighete. Föutom det uppenbaa att panelen kan placeas på hög höjd och på så vis "vaa u vägen" så bli det också enkelt att zonindela en lokal med avseende på tempeatu. Konstuktion Aena Funktion Aena Sammansättnig Aena Ändpanel EP Sammansättning Då Aena ä fösedd med 35-mm ö så klaa den höga flöden och effekte utan att tyckfallet bli fö stot. Av paktiska skäl så ä den längsta panelen 6 mete men vi kan med en kombination av te paneltype, stat-, mellan- och ändpanel bygga ståk upp till 125 mete. Ståkets sammansättning av panele bestäms av byggnadens föutsättninga och olika längde på dessa te panele kan givetvis kombineas. Skavana mellan två panele sammanfogas enklast med pesskopplinga. Mått Aena Anslutningspanel SP Mellanpanel MP Mått Aena finns fån 1,5 till 6 mete och det avse öets längd. Själva plåten ä 0,5 mete kotae. Den finns i två beddmått, 615 och 900 mm fö att täcka alla effektbehov. Samma bult som fixea öet mot plåten fungea också som fäste fö upphängningen. På Aena 615 ha de c/c 255 mm och på Aena 900 c/c 540 mm. Aena 615 Aena 900 L 4

5 Aena Beställningssotiment Aena: Takvämesystem. Koblingsvaiante Fäg: Standadfäg gå NCS S 3500 N. Bedd: Längd: 2 elle 3 ö. 615 espektive 900 mm. Valfi längd i steg om 500 mm fån 1500 mm. Vid total längd stöe än 6000 mm leveeas panelen delad fö sammansättning på plats. Aena 900 P Aena 900 S Kopplingsvaiante Aena 615 P Aena 900 S Aena 900 P Anslutning: Ø35 x 1,5 mm slät öände Kontakta Klimatpanele om anda vaiante på koppling önskas. Pesskobling Aena 615 P Specialtype Kulö: Kan mot föfågan leveeas i valfi kulö. Koppl. vaiante: Vid behov av annan kopplings vaiant, kontakta Klimatpanele. 500 mm Tillbehö Monteingssats: Skavplåt: Fäg: Fö panele upp till 2,5 mete leveeas 4 upphängninga. Länge panele ha 6 stycken upphängninga. Välj mellan 0,5 m kedja elle 2 m vaje. Täckplåt mellan skavade panele, fö monteing på abetsplatsen. Fö målning av ö vid skava samt bätting av eventuella skado. Skjøteplate 5

6 Aena - Teknisk beskivning Upphängning Monteingssats med kedja Monteingssats med vaje Beställningskode Aena 615 P L4500 Längd [mm] Kopplingstyp* [P elle S] Panelbedd [mm] Paneltyp Kontakta Klimatpanele om anda kopplingsvaiante önskas. P koppling ä vanligast föekommande och nä ståket bestå av me än en panel betecknas dessa. SP Statpanel MP Mellanpanel EP Ändpanel 6

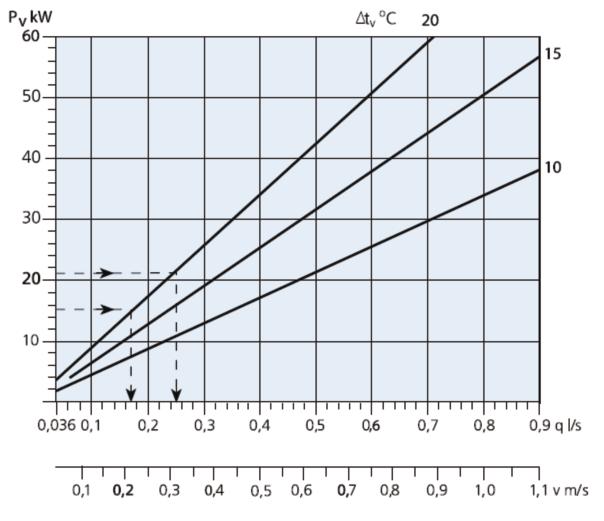

7 Tekniska data Aena Diagam 1. Öveslagsbeäkning av totalt antal mete Aena-panel Ståklängd avse "effektiv längd" enligt exemplet på sidan 3. C B B = Aena 615 C = Aena 900 Diagam 2. Vattenflöde som funktion av effekten Pv vid tempeatudiffeens på vattnet Δtv 7

8 Tekniska data Aena Diagam 3. Tyckfall pe slinga V m/s q l/s 615 R 615 G D 900 G 615 R 900 R Aena-615 P Aena-900 S Aena-900 P 8

9 Aena - Ventile och ställdon Styventilen sitte ofta placead näa takvämepanelen vilket gö att ställdon ofta ä den smidigaste lösningen. Ventilena som Klimatpanele ebjude ä tyckobeoende, föinställbaa, ha mätuttag och väljs fö att klaa de höga flöden som Aena kan dimensioneas fö. Välj mellan on/off styning, fö ha möjlighet till konstant flöde, elle moduleande styning. Aena pojekteas oftast fö ett tubulent flöde som ge de effekte som finns i tabelle och beäkningspogam. Med moduleande styning kan man i vissa fall få laminä stömning men också en jämnae egleing vid stoa effektuttag. I de fall då många ståk kopplas paallellt så kan antalet styventile educeas genom att koppla enligt Tichelmanns pincip. Enkelt föklaat så ska samtliga ståk ha lika lång öledning och på så vis lika högt tyckfall. Se skiss nedan.kontakta gäna Klimatpanele fö me infomation. På Klimatpaneles hemsida finns ett användavänligt dimensioneingsvektyg. Tillsammans med den hä pojekteingshandboken så kan du själv skapa dig en uppfattning om hu många panele som kävs. 9

10 Aena - Ventile och ställdon Atikel # DN Flödesintevall Diffeenstyck Passa med ställdon Min (l/h) * pmin (kpa) Max (l/h) * pmax (kpa) H MT-4 / M44 H MT-4 / M44 H MT-8 / M74 H MT-8 / M74 * Fullt öppen ventil utan ställdon DN Gänga A B C D E 15 Rp 1/2" Rp 3/4" DN Gänga A B C D E 25 Rp 1" Rp 1 1/4"

11 Aena Refeensobjekt Aena ha unde många å leveeats till Idottshalla, Vekstäde, Lage, Butike, Bilhalla och Teminalbyggnade unt om i Noden och finns nu hos 100-tals nöjda kunde. Källbinks Tennishall, Tyesö Skola, Holmgens Bil i Nässjö, Kalsson / Jysk i Vänamo, Ikea i Älmhult, Råbegs Bil i Kalskona Schenke Teminal i Kistianstad, Hammaskolan i Kistianstad Ängelholm, Böjessons Bil i Ängelholm, Rättscentum i Malmö, Idottshall Magiste i Skuup, Mjällby Konstgåd i Halmstad, Toveks Bilhall i Falkenbeg, Maiedahlskolan i Vabeg, Besikta Bilpovning i Uddevalla, TA i Ljung, Jula Centallage i Skaa, Vedum Kök i Vedum, Bus & Lek i Skövde, Sjöstads Reningsvek i Kalstad, Toyotahallen/Betils Bil i Dals Ed, Elekto Skandia i Öebo, Lugnet Spothall i Falun, Bollsta Sågvek i Bollstad, Skellefteå Ridklubb i Skellefteå. Idottshall med ARENA fån Klimatpanele. 11

12 Om Takvämepanele Takvämepanele bygge på en hög andel stålning och låg andel konvektion. Stålningen ä s.k. lågtempeatustålning vilket gö att den inte upplevs lika intensivt som den fån solen elle en elektisk infavämae. Vämestålningen spide sig på ungefä samma sätt som ljus. Den väme alla yto den täffa vilka i sin tu väme omgivande yto. På så sätt komme även yto som skuggas, t.ex. unde ett skivbod, att vämas upp. Skillnade i tempeatu i ummet och på olika yto stäva efte att jämnas ut, vilket gö att ummet få en mycket jämn tempeatufödelning mellan tak och golv. wwww.ulta-design.no De yto dit stålningsvämen övefös komme att vämas till en tempeatu som ä höge än de skulle haft vid konventionell uppvämning. Upplevelsen av det temiska klimatet komme av att människokoppen föloa minde väme till omgivningen nä omgivande yto ä vamae. Våt sotiment Klimatpanele ebjude 3 olika modelle av takvämepanle. Ta gäna kontakt med oss fö diskussion om vilken modell som passa bäst i ditt pojekt. ARENA ARENA ha en mycket stabil konstuktion, samtidigt som den ä en av lättaste panelena på maknaden. ARENA kan seiekopplas i upp till 125 mete och lämpa sig väl fö spothalla, bil- och utställningslokale, teminale samt lageoch industilokale. CASA CASA ä en lätt och obust vämestålningspanel som lämpa sig väl fö konto, butike, vådinättninga och skolo. CASA passa även utmäkt i idottshalla och kan monteas nedpendlade, diekt mot tak elle integeade i bävek fö undetak. CASA PLAN CASA PLAN ä en disket takvämepanel som installeas i bävek fö undetak. Dess mått ä anpassade fö att esätta undetaksplatto i modulmått om 600 mm. Tack vae dess låga byggmått så passa den in i de flesta undetak. Fö att uppätthålla en ständig poduktutveckling föbehålle Klimatpanele sig ätten att ända tekniska specifikatione utan föegående meddelande. Klimatpanele eseveea sig fö eventuella feltyck. Jänvägsgatan 11, Säffle info@.se Tel. +46 (0)
