1 ARENA TAKVÄRMEPANEL Juni 2017 Inred med vacker värme

2 Generell information ARENA takpanel för värme Arena är lämplig att använda i stora lokaler, industri, butik, lager och idrottshallar. Det är en lösning som ger låg ljudnivå, liten luftrörelse och minimal förflyttning av partiklar. Takvärmepaneler är också lämplig för uppvärmning av lokaler med brandfarlig och explosiv miljö. Att värmeeffekten kommer lokalen främst tillgodo via strålning, och att det inte finns några rörliga delar, leder till låga driftskostnader. Effektavgivningen och tillverkningen sker i enighet med den europeiska normen EN Arena takvärmepanel klarar mycket höga takhöjder. Genom sin kraftiga konstruktion och möjlighet till seriekoppling upp till 125 m så klarar den uppvärmningen i de flesta byggnader. Nyckelfakta ARENA Arena 615 Arena 900 Värmeeffekt * 294 W/m 451 W/m Längd mm i intervall om 500 mm Bredd 615 mm (2 rör) 900 mm (3 rör) Monteringshöjd Upp till 30 meter Standardkulör Grå, NCS S 3500 N. Reglering Rumsvis eller centralt Vikt/m 4,5 kg/m 7,5 kg/m Volym/m 1,6 l 2,4 l Material Aluminiumplåt, isolerad på ovansidan, elförzinkade stålrör dimension 35x1,5mm Max drifttryck PN10 Temperatur 80 C CE märkning EN Leveransvillkor AAVVS 09 2 Epecon AB Tel

3 Effektavgivning Arena (*) Avgiven effekt anges vid ΔTm=55K Effektavgivning enligt EN Beräknas enligt Q = K x (ΔT m ) n Q = Avgiven effekt, W/m K = Värmekoefficient för modellen ΔTm = Differensen mellan medeltemperatur på vattnet och rumstemperaturen, K n = Värmeexponent för modellen Modell Avgiven effekt * [W/m] K n Arena ,4547 1,1927 Arena ,8271 1,1902 (*) Avgiven effekt anges vid ΔTm=55K Effektavgivning per meter panel (W/m) Effektiv längd Arena ΔTm ( K) Rekommenderade minimiflöden för turbulent strömning (l/h) Typ av Arena koppling P 129,6 259,2 S - 129,6 (D 259,2 388,8) ΔTm = (tillopp t i + retur t u )/2 rumstemp t r Exempel: (t i 60 C+t u 40 C)/2 t r 20 C = 30 K Notera att "effektiv längd", plåtlängd, på Arena är 500 mm kortare än panelens hela längd. Ex. Ett stråk på 102 meter motsvarar 93,5 meter effektiv längd om stråket består av 17 stycken paneler á 6 meter. Epecon AB Tel

4 Arena - Teknisk beskrivning Konstruktion Arena har en mycket stabil konstruktion av kraftig aluminiumplåt där undersidan utgör värmeavgivningsyta. Mot panelplåten har en 35 / 32 mm rörslinga mekaniskt anbringats så att en god och beständig värmeövergång mellan värmevatten och panelundersidan erhålls. Anslutningarna är horisontella och utformade för att enkelt möjliggöra seriekoppling. Panelens ovansida är isolerad med mineralull som täcks med plastad papp för enkel renhållning. Funktion Varmt vatten cirkulerar genom rören och överförs via ledning till en aluminiumpanel. Panelen avger värme genom värmeutbyte mellan panel och rum. Värmeutbytet sker huvudsakligen genom strålning men även den konvektion som uppstår kommer rummet till godo. Eftersom strålningsvärme inte överförs till luften, utan blir till värme först då den träffar en yta, så öppnar det upp för många nya möjligheter. Förutom det uppenbara att panelen kan placeras på hög höjd och på så vis "vara ur vägen" så blir det också enkelt att zonindela en lokal med avseende på temperatur. Konstruktion Arena Funktion Arena Sammansättnig Arena Ändpanel EP Sammansättning Då Arena är försedd med 35-mm rör så klarar den höga flöden och effekter utan att tryckfallet blir för stort. Av praktiska skäl så är den längsta panelen 6 meter men vi kan med en kombination av tre paneltyper, start-, mellan- och ändpanel bygga stråk upp till 125 meter. Stråkets sammansättning av paneler bestäms av byggnadens förutsättningar och olika längder på dessa tre paneler kan givetvis kombineras. Skarvarna mellan två paneler sammanfogas enklast med presskopplingar. Mått Arena Anslutningspanel SP Mellanpanel MP Mått Arena finns från 1,5 till 6 meter och det avser rörets längd. Själva plåten är 0,5 meter kortare. Den finns i två breddmått, 615 och 900 mm för att täcka alla effektbehov. Samma bult som fixerar röret mot plåten fungerar också som fäste för upphängningen. På Arena 615 har de c/c 255 mm och på Arena 900 c/c 540 mm. Arena 615 Arena 900 L 4 Epecon AB Tel

5 Arena Beställningssortiment Arena: Takvärmesystem. Kopplingsvarianter Färg: Standardfärg grå NCS S 3500 N. Bredd: Längd: 2 eller 3 rör. 615 respektive 900 mm. Valfri längd i steg om 500 mm från 1500 mm. Vid total längd större än 6000 mm levereras panelen delad för sammansättning på plats. Arena 900 P Arena 900 S Kopplingsvarianter Arena 615 P Arena 900 S Arena 900 P Anslutning: Ø35 x 1,5 mm slät rörände Kontakta Epecon om andra varianter på koppling önskas. Presskoppling Arena 615 P Specialtyper Kulör: Kan mot förfrågan levereras i valfri kulör. Koppl. varianter: Vid behov av annan kopplings variant, kontakta Epecon 500 mm Tillbehör Monteringssats: Skarvplåt: Färg: För paneler upp till 2,5 meter levereras 4 upphängningar. Längre paneler har 6 stycken upphängningar. Välj mellan 0,5 m kedja eller 2 m vajer. Täckplåt mellan skarvade paneler, för montering på arbetsplatsen. För målning av rör vid skarvar samt bättring av eventuella skador. Skarvplåt Epecon AB Tel

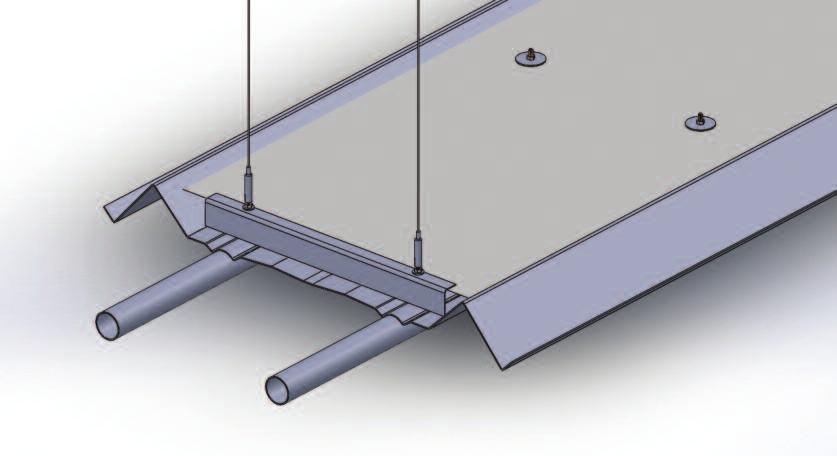

6 Arena - Teknisk beskrivning Upphängning Monteringssats med kedja Monteringssats med vajer Beställningskoder Arena 615 P L4500 Längd [mm] Kopplingstyp* [P eller S] Panelbredd [mm] Paneltyp Kontakta Epecon om andra kopplingsvarianter önskas. P koppling är vanligast förekommande och när stråket består av mer än en panel betecknas dessa. SP Startpanel MP Mellanpanel EP Ändpanel 6 Epecon AB Tel

7 Tekniska data Arena Diagram 1. Överslagsberäkning av totalt antal meter Arena-panel Stråklängd avser "effektiv längd" enligt exemplet på sidan 3. C B B = Arena 615 C = Arena 900 Diagram 2. Vattenflöde som funktion av effekten Pv vid temperaturdifferens på vattnet Δtv Epecon AB Tel

8 Tekniska data Arena Diagram 3. Tryckfall per slinga V m/s q l/s 615 R 615 G D 900 G 615 R 900 R Arena-615 P Arena-900 S Arena-900 P MagiCAD Arena finns med i MagiCAD som singelpanel upp till 6 meter och som multipla paneler för stråk över 6 meter. Eftersom ett längre stråk byggs upp av startpanel (SP), mellanpanel (MP) och ändpanel (EP) så har dessa mer än två anslutningar. I MagiCAD finns en begränsning och tryckfall kan endast beräknas på produkter med två anslutningar. 8 Epecon AB Tel

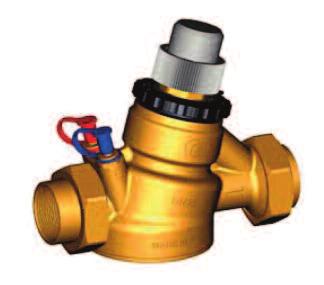

9 Arena - Ventiler och ställdon Styrventilen sitter ofta placerad nära takvärmepanelen vilket gör att ställdon ofta är den smidigaste lösningen. Ventilerna som Epecon erbjuder är tryckoberoende, förinställbara, har mätuttag och väljs för att klara de höga flöden som Arena kan dimensioneras för. Välj mellan on/off styrning, för ha möjlighet till konstant flöde, eller modulerande styrning. Arena projekteras oftast för ett turbulent flöde som ger de effekter som finns i tabeller och beräkningsprogram. Med modulerande styrning kan man i vissa fall få laminär strömning men också en jämnare reglering vid stora effektuttag. I de fall då många stråk kopplas parallellt så kan antalet styrventiler reduceras genom att koppla enligt Tichelmanns princip. Enkelt förklarat så ska samtliga stråk ha lika lång rörledning och på så vis lika högt tryckfall. Se skiss nedan.kontakta gärna Epecon för mer information. På Epecons hemsida finns ett användarvänligt dimensioneringsverktyg. Tillsammans med den här projekteringshandboken så kan du själv skapa dig en uppfattning om hur många paneler som krävs. Epecon AB Tel

10 Arena - Ventiler och ställdon Artikel # DN Flödesintervall Differenstryck Passar med ställdon Min (l/h) * pmin (kpa) Max (l/h) * pmax (kpa) H MT-4 / M44 H MT-4 / M44 H MT-8 / M74 H MT-8 / M74 * Fullt öppen ventil utan ställdon DN Gänga A B C D E 15 Rp 1/2" Rp 3/4" DN Gänga A B C D E 25 Rp 1" Rp 1 1/4" Epecon AB Tel

11 Arena Referensobjekt Arena har under många år levererats till Idrottshallar, Verkstäder, Lager, Butiker, Bilhallar och Terminalbyggnader runt om i Norden och finns nu hos 100-tals nöjda kunder. Källbrinks Tennishall, Tyresö Skola, Holmgrens Bil i Nässjö, Karlsson / Jysk i Värnamo, Ikea i Älmhult, Råbergs Bil i Karlskrona Schenker Terminal i Kristianstad, Hammarskolan i Kristianstad Ängelholm, Börjessons Bil i Ängelholm, Rättscentrum i Malmö, Idrottshall Magister i Skurup, Mjällby Konstgård i Halmstad, Toveks Bilhall i Falkenberg, Mariedahlskolan i Varberg, Besikta Bilprovning i Uddevalla, TA i Ljung, Jula Centrallager i Skara, Vedum Kök i Vedum, Bus & Lek i Skövde, Sjöstads Reningsverk i Karlstad, Toyotahallen/Bertils Bil i Dals Ed, Elektro Skandia i Örebro, Lugnet Sporthall i Falun, Bollsta Sågverk i Bollstad, Skellefteå Ridklubb i Skellefteå. Epecon AB Tel

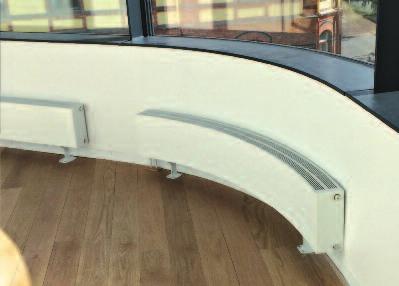

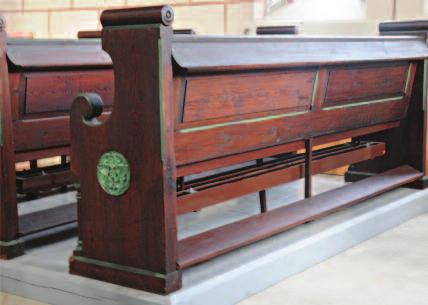

12 Modul, PRE och Lisa radiatorerna produceras vid Lyngson/Epecons fabrik. Värme i flera former I Epecons breda sortiment hittar du även konvektorer och designradiatorer i olika storlekar och former. Gemensamt för dem alla är att de har en väl fungerande konstruktion samt en formgivning som uppfyller de allra högsta krav som ställs vid ny- och ombyggnation. STORT SORTIMENT PÅ L AGER LAGER F Ö R O M E D E L B A R L E V E R A N S För att upprätthålla en ständig produktutveckling förbehåller Epecon sig rätten att ändra tekniska specifikationer utan föregående meddelande. Epecon reserverear sig för eventuella feltryck. info@epecon.se Tel: Epecon AB Helsingborg Florettgatan 22A, Helsingborg Epecon AB Stockholm Hovslagarevägen Sollentuna
