1 Bruksnvisning Brodyrmskin Produt Code (Produktkod): 888-L90/L91/L93/K92 Brugsnvisning Broderimskine Produt Code (Produktkode): 888-L90/L91/L93/K92 Läs det här dokumentet innn du nvänder mskinen. Vi rekommenderr tt du sprr dokumentet för frmtid referens Sørg for t læse dette dokument, inden du ruger mskinen. Vi nefler, t du gemmer dette dokument, så det er ved hånden til fremtidig rug.

2

3 Bruksnvisning Brodyrmskin Läs det här dokumentet innn du nvänder mskinen. Vi rekommenderr tt du sprr dokumentet för frmtid referens.

4

5 INLEDNING INLEDNING Tk för tt du köpt den här symskinen. Läs VIKTIGA SÄKERHETSANVISNINGAR nog innn symskinen nvänds oh hänvis sedn till den här ruksnvisningen för informtion om de olik funktionern. När du hr läst klrt hndoken sk du förvr den så tt du snt kn hänvis till den för informtion om de olik funktionern. VIKTIGA SÄKERHETSANVISNINGAR Läs säkerhetsnvisningrn nog innn du nvänder mskinen. FARA - För tt minsk risken för elstötr 1 Dr lltid ur mskinen från eluttget omedelrt efter nvändning, vid rengöring, när du gör någr justeringr som nämns i den här ruksnvisningen eller om du lämnr mskinen oevkd. VARNING - För tt minsk risken för rännskdor, rnd, elstötr eller personskdor. 2 Dr lltid ut mskinens kontkt ur eluttget när du gör någr v de justeringr som nämns i ruksnvisningen. För tt koppl ort mskinen, sätt strömrytren till symolen O för tt stäng v den. T sedn tg i kontkten oh dr ut den ur eluttget. Dr inte i sldden. Anslut mskinen direkt till eluttget. Använd inte en förlängningssldd. Dr lltid ur mskinen om det lit ett strömvrott. 3 Elektrisk fror: Mskinen sk nsluts till en växelströmskäll inom det intervll som nges på märketiketten. Anslut den inte till en likströmskäll eller omvndlre. Kontkt en kvlifierd elektriker om du är osäker på vilken typ v strömkäll du hr. Mskinen hr endst godkänts för nvändning i inköpslndet. 4 Använd ldrig mskinen om den hr en skdd sldd eller kontkt, om den inte fungerr som den sk, om du hr tppt eller skdt den eller om vtten hr spillts på den. Lämn in mskinen till närmste uktoriserde Brother-återförsäljre för undersökning, reprtion eller elektrisk eller meknisk justering. Om du upptäker något ovnligt när mskinen förvrs eller nvänds, t.ex. lukt, värme, missfärgning eller deformering, sk du omedelrt slut nvänd mskinen oh dr ur nätsldden. Lyft mskinen i hndtget när du trnsporterr den. Om du lyfter mskinen med någon nnn del kn mskinen skds eller mskinen kn fll, vilket kn orsk skdor. När du lyfter mskinen, se till tt inte gör någr plötslig eller oförsiktig rörelser, som kn orsk personskd. i

6 VIKTIGA SÄKERHETSANVISNINGAR 5 Håll lltid retsytn ren: Använd ldrig mskinen om någr lufthål är lokerde. Håll lufthålen på mskinen oh fotpedlen fri från nsmlt ludd, dmm oh löst tyg. Använd inte förlängningsslddr. Anslut mskinen direkt till eluttget. Tpp inte oh för ldrig in föremål i någr öppningr. Använd inte mskinen där erosoler (spryer) nvänds eller där syrgs ges. Använd inte mskinen i närheten v en värmekäll, t.ex. en spis eller ett strykjärn. Mskinen, nätsldden eller plgget som sys kn ntänds, vilket kn resulter i rnd eller en elektrisk stöt. Pler inte mskinen på ett instilt underlg, exempelvis på ett ostdigt eller lutnde ord, nnrs kn mskinen rml, vilket resulterr i skdor. 6 Särskild uppmärksmhet krävs när du roderr: Vr lltid uppmärksm på nålen. Använd inte öjd eller skdde nålr. Håll fingrrn ort från rörlig delr. Speiell uppmärksmhet krävs kring mskinens nål. Stäng v mskinen till symolen O för tt stäng v den när du sk juster något omkring nålområdet. Använd inte en skdd eller trsig nålpltt, eftersom nålen kn gå v. 7 Mskinen är inte en leksk: Stor uppmärksmhet krävs när mskinen nvänds v eller i närheten v rn. Plstpåsen som symskinen levererdes i ör förvrs utom räkhåll för rn eller slängs. Låt ldrig rn lek med påsen på grund v kvävningsrisken. Använd inte mskinen utomhus. 8 För längre livslängd: Undvik direkt solljus oh myket fuktig pltser vid förvring v mskinen. Använd inte oh förvr inte mskinen i närheten v element, strykjärn, hlogenlmpor eller ndr het föremål. Använd enrt neutrl såp eller rengöringsmedel vid rengöring v utsidn. Bensen, thinner oh slipnde pulver kn skd höljet oh mskinen oh sk därför ldrig nvänds. Hänvis lltid till Bruksnvisningen när yter eller sätter i nålen eller ndr delr för tt se till tt de monters korrekt. 9 Vid reprtion eller justering: Om lmpenheten är skdd sk den yts v en uktoriserd Brother -återförsäljre. I händelse v tt ett fel uppstår eller justeringr krävs, följ först felsökningstellen i slutet v Bruksnvisningen för tt kontroller oh juster mskinen själv. Om prolemet kvrstår, kontkt en uktoriserd Brother-återförsäljre. Använd r mskinen till det den är vsedd för så som eskrivs i ruksnvisningen. Använd de tillehör som rekommenders v tillverkren oh som nämns i den här ruksnvisningen. Innehållet i denn ruksnvisning oh speifiktionern för denn produkt kn ändrs utn föregående meddelnde. För ytterligre produktinformtion oh uppdteringr, esök vår weplts på ii

7 VIKTIGA SÄKERHETSANVISNINGAR SPARA DESSA INSTRUKTIONER Denn mskin är vsedd för hushållsruk. FÖR ANVÄNDARE I LÄNDER UTOM EUROPEISKA LÄNDER Den här pprten får endst nvänds v personer (inklusive rn) med nedstt fysisk, sensorisk eller psykisk förmåg smt oerfrn eller okunnig personer om de övervks eller instruers i pprtens nvändning v en person som nsvrr för ders säkerhet. Brn ör övervks för tt säkerställ tt de inte leker med pprten. FÖR ANVÄNDARE I EUROPEISKA LÄNDER Den här pprten kn nvänds v rn från 8 år oh uppåt oh personer med nedstt fysisk, sensorisk eller mentl förmåg eller rist på erfrenhet oh kunskp om de hr fått övervkning eller instruktioner om en säker nvändning v pprten oh förstår de risker som finns. Brn sk inte lek med pprten. Rengöring oh underhåll sk inte utförs v rn utn tillsyn. FÖR ANVÄNDARE I STORBRITANNIEN, IRLAND, MALTA OCH CYPERN VIKTIGT Vid yte v kontktsäkringen sk en säkring som är godkänd v ASTA för BS 1362 nvänds, dvs. den sk vr märkt med oh överensstämm med de märkdt som finns på kontkten. Sätt lltid tillk säkringsskyddet. Använd ldrig kontkter som sknr ett säkringsskydd. Om sldden som medföljer inte pssr vägguttget, sk du kontkt en uktoriserd Brother-återförsäljre som kn tillhndhåll rätt sldd. iii

8 VARUMÄRKEN VARUMÄRKEN IMPORTANT: READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloding, opying, instlling or using the softwre you gree to this liense. If you do not gree to this liense, do not downlod, instll, opy or use the softwre. Intel Liense Agreement For Open Soure Computer Vision Lirry Copyright 2000, Intel Corportion, ll rights reserved. Third prty opyrights re property of their respetive owners. Redistriution nd use in soure nd inry forms, with or without modifition, re permitted provided tht the following onditions re met: Redistriution s of soure ode must retin the ove opyright notie, this list of onditions nd the following dislimer. Redistriution s in inry form must reprodue the ove opyright notie, this list of onditions nd the following dislimer in the doumenttion nd/or other mterils provided with the distriution. The nme of Intel Corportion my not e used to endorse or promote produts derived from this softwre without speifi prior written permission. This softwre is provided y the opyright holders nd ontriutors s is nd ny express or implied wrrnties, inluding, ut not limited to, the implied wrrnties of merhntility nd fitness for prtiulr purpose re dislimed. In no event shll Intel or ontriutors e lile for ny diret, indiret, inidentl, speil, exemplry, or onsequentil dmges (inluding, ut not limited to, prourement of sustitute goods or servies; loss of use, dt, or profits; or usiness interruption) however used nd on ny theory of liility, whether in ontrt, strit liility, or tort (inluding negligene or otherwise) rising in ny wy out of the use of this softwre, even if dvised of the possiility of suh dmge. All informtion provided relted to future Intel produts nd plns is preliminry nd sujet to hnge t ny time, without notie. iv

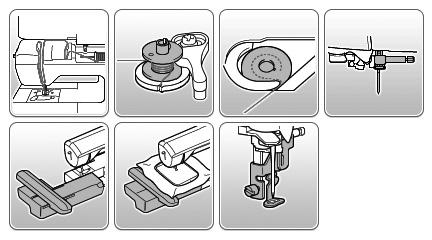

9 VAD DU KAN GÖRA MED DENNA MASKIN VAD DU KAN GÖRA MED DENNA MASKIN B Grundläggnde hndhvnde Läs nog dett vsnitt först när du hr köpt mskinen. Det här vsnittet innehåller informtion om de initil inställningsproedurern smt eskrivningr v den här mskinens nvändr funktioner. Kpitel 1 KOMMA IGÅNG Sid B-2 Om du vill lär dig drift v de viktigste delrn oh skärmrn Kpitel 2 BÖRJA BRODERA Sid B-25 Om du vill vet hur du förereder för sömnd oh grundläggnde sömndsfunktioner A Bilg Det här vsnittet innehåller viktig informtion om denn mskin. Kpitel 1 UNDERHÅLL OCH FELSÖKNING Sid A-2 I dett kpitel eskrivs de olik underhålls- oh felsökningsförfrnden. v

10 INNEHÅLL INNEHÅLL INLEDNING... i VIKTIGA SÄKERHETSANVISNINGAR... i VARUMÄRKEN... iv VAD DU KAN GÖRA MED DENNA MASKIN... v B Grundläggnde hndhvnde Kpitel 1 KOMMA IGÅNG 2 Nmn på mskinens delr oh ders funktioner... 2 Mskin... 2 Område för nål- oh pressrfot... 3 Broderord... 3 Funktionsknppr... 4 Kontrollpnelen oh funktionstngenter... 4 Medföljnde tillehör... 5 Extr tillehör... 6 Slå på/v mskinen... 7 Slå på mskinen... 8 Stäng v symskinen... 8 Välj mskinens inställning för först gången... 8 LCD-drift... 9 Vis LCD-skärmen... 9 Använd inställningsknppen Justering v ingångskänslighet för funktionstngenter Spr en ild v inställningsskärmen till USB-minnet Kontroller mskinens driftsrutiner Lind/sätt i spolen Spol tråd på en spole Sätt i spolen Hur du trär övertråden Så här trär du övertråden Så här trär du nålen Trä nålen mnuellt (utn tt nvänd nålträdren) Byt nål Kontroller nålen Byt nål Kpitel 2 BÖRJA BRODERA 25 Broderi steg för steg Sätt fst roderordet Broder ttrktiv vslutningr på roderier Förered tyget Fäst förstärkningsmteril (kgrundsmteril) med stryksid i tyget Fäst tyget i roderrmen Broder på små tygitr eller i tygknter Sätt fst roderrmen Välj rodermönster Informtion om upphovsrätt Broderimönstertyper Välj ett rodermönster Bekräft mönsterläget Kontroller mönsterläget Förhndsgrnskning v det vld mönstret Broder Broder ett mönster Ändr trådfärgsdisply A Bilg Kpitel 1 UNDERHÅLL OCH FELSÖKNING 2 Skötsel oh underhåll... 2 Begränsningr när det gäller inoljning... 2 Försiktighetsåtgärder vid förvring v mskinen... 2 Rengör LCD-skärmen... 2 Rengör mskinens yt... 2 Rengör hylsn... 2 Om underhållsmeddelnde... 4 Det är fel på pekskärmen... 4 Driftssignl... 4 Byt roderifoten... 5 Felsökning... 6 List över symptom... 6 Felmeddelnden Uppgrder mskinens progrmvr vi USB-minnet Index vi

11 Grundläggnde hndhvnde Det här vsnittet innehåller informtion om de initil inställningsproedurern smt eskrivningr v den här mskinens nvändr funktioner. Sidnummer örjr med B i det här vsnittet. Kpitel1 KOMMA IGÅNG... B-2 Kpitel2 BÖRJA BRODERA... B-25

12 Nmn på mskinens delr oh ders funktioner Kpitel 1 KOMMA IGÅNG Nmn på mskinens delr oh ders funktioner Nedn eskrivs nmnen på symskinens olik delr oh ders funktioner. Läs dess eskrivningr nog så tt du lär dig nmnen på mskinens delr oh vr de finns innn du nvänder symskinen. Mskin Sedd frmifrån Höger sid/sedd kifrån d e f g g l k h f d i j 1 Övre kåpn Öppn loket för tt pler trådrullen på pinnen. 2 Trådledrplåt Trä tråden runt trådledrplåten när du trär övertråden. 3 Spolens trådledre oh trådspänningsskivn För tråden under trådledren oh runt trådspänningsskivn när du lindr undertråden. 4 Spolkåp Spolkåpn nvänds för tt håll trådrullen på plts. 5 Pinne Sätt en trådrulle på pinnen. 6 Trådspolrsäte Använd trådspolrsätet när du spolr på tråd på spolr. 7 LCD-skärm (liquid rystl disply) Inställningrn för vlt mönster oh felmeddelnden viss på LCD-skärmen. (sid B-9) 8 Kontrollpnel Från kontrollpnelen kn rodermönster väljs oh redigers oh funktioner för tt nvänd mskinen kn väljs. (sid B-4) 9 Funktionsknppr Använd dess knppr för tt styr mskinen. (sid B-4) 0 Broderord Sätt fst roderenheten för tt roder. (sid B-26) A Trådkniv För trådrn genom trådkniven för tt klipp v dem. B Nålträdrspk Använd nålträdrspken för tt trä nålen. e 1 Hndhjul Vrid hndhjulet mot dig (moturs) för tt höj oh sänk nålen. 2 Hndtg Lyft mskinen i hndtget när du trnsporterr den. 3 Pressrfotsspk Höj oh sänk pressrfotsspken för tt höj oh sänk pressrfoten. 4 Huvudströmrytre Använd huvudströmrytren för tt slå PÅ oh AV mskinen. 5 Sldduttg Sätt i strömsldden i sldduttget. 6 Lufthål Lufthålen möjliggör luftirkultion runt motorn. Täk inte över lufthålen när mskinen nvänds. 7 USB-port (för ett USB-minne) Om du vill importer mönster från ett USB-minne sätter du i USB-minnet direkt i USB-porten. B-2

13 Nmn på mskinens delr oh ders funktioner Område för nål- oh pressrfot Broderord f e d B 1 Nålstångens trådledre Trä övertråden genom trådledren på nålstången. 2 Nålpltt 3 Nålplttsluk T ort nålplttslukn för tt rengör spolkpseln oh hylsn. 4 Undertrådsfk/spolkpsel T ort loket till undertrådsfket oh sätt sedn i spolen i spolkpseln. 5 Broderifot Broderifoten hjälper till tt styr tygets flexiilitet för ättre stygnstruktur. 6 Skruv till roderifoten Skruven till roderifoten nvänds för tt håll roderifoten på plts. d 1 Rmhållrspk Tryk på rmhållrspken till vänster för tt fäst eller t ort roderrmen. (sid B-33) 2 Broderordets kontkt Skjut in kopplingsdetljen på roderordet i roderordsporten på mskinen. (sid B-26) 3 Vgn Vgnen flyttr roderrmen utomtiskt vid rodering. (sid B-26) 4 Frigörre (under roderordet) Tryk på den här knppen för tt t ort roderordet. (sid B-27) VAR FÖRSIKTIG Stäng AV strömmen innn du sätter i eller tr roderordet. KOMMA IGÅNG Grundläggnde hndhvnde B-3

14 Nmn på mskinens delr oh ders funktioner Funktionsknppr Kontrollpnelen oh funktionstngenter 1 Strt/Stopp-knppen Tryk på Strt/Stopp-knppen för tt strt eller slut roder. Färgen på knppen ändrs eroende på sömndssättet. Grön: Mskinen är redo för rodering eller roderr. Röd: Det går inte tt roder med mskinen. Ornge: Mskinen lindr undertråden, eller pinnens ände flytts till höger sid. 2 Knpp för nållägesvl Tryk på nållägesknppen för tt höj eller sänk nålen. 3 Knppen för trådkniv Tryk på knppen för trådvklippning när du slutr roder för tt klipp v åde över- oh undertråden. VAR FÖRSIKTIG Tryk inte på (knppen för trådvklippning) när trådrn hr klippts v, nnrs kn nålen gå v, trådrn kn trssl till sig eller skdor på mskinen kn uppstå. h g f 1 LCD (liquid rystl disply) (pekskärm) Vld mönsterinställningr oh meddelnden viss. Tryk på knpprn som viss på LCD-skärmen för tt utför funktioner. Mer informtion finns i LCD-drift på sid B-9. 2 Bläddr kåt-knpp Visr föregående skärm när det finns sker som inte viss på LCD-skärmen. 3 Näst sid-knpp Visr näst skärm när det finns poster som inte viss på LCDskärmen. 4 Hjälp-knpp Tryk för tt få hjälp med hur du nvänder mskinen. 5 Inställningsknpp Tryk för tt ställ in nålens stoppläge, summerljudet oh mer. 6 Broder-knpp Tryk på denn knpp för tt roder. 7 Föregående-knpp Tryk för tt återgå till föregående skärm. 8 Knpp för pressrfot/nålutyte Tryk på denn knpp innn du yter nål, pressrfot, osv. Denn knpp låser ll knppfunktioner för tt hindr driften v mskinen. e d Os! Funktionstngentern för mskinen är kpitiv peksensorer. Knpprn fungerr genom tt du vidrör dem med fingret. Knpprns svrstid vrierr eroende på nvändren. Tryket som utövs på knpprn påverkr inte knpprns svr. Eftersom funktionstngentern regerr olik eroende på nvändren sk du juster inställningen för Justering v ingångskänslighet för funktionstngenter på sid B-12. När du nvänder en elektrosttisk pekpennn måste du se till tt punkten är 8 mm eller mer. Använd inte en pekpenn med en tunn punkt eller en unik form. B-4

15 Nmn på mskinens delr oh ders funktioner Medföljnde tillehör Medföljnde tillehör kn vrier från tellen nedn eroende på den mskinmodell du köpt. Mer informtion om medföljnde tillehör oh mskinens rtikelkoder finns i Snstrtsguiden Q Broderifot Q Nåluppsättning Spole (4) Sprättkniv Sx Rengöringsorste (i mskinen) 2/11 nål (En sitter i mskinen.) B Skruvmejsel (stor) Skruvmejsel (liten) Skivformd skruvmejsel Spolkåp (stor) Spolkåp (medium) Spolkåp (liten) (i mskinen) Trådrulleinsts (Mini-king trådrulle) Spolnät Spolkpsel (ingen färg på skruven) (i mskinen) Broderirmsts (stor) 18 m (H) 13 m (B) (7 tum [H] 5 tum [B]) Poly 90 undertråd, vikt KOMMA IGÅNG Tillehörsväsk Dmmskydd Bruksnvisning Snstrtsguide Guide till roderimönster Grundläggnde hndhvnde B-5

16 Nmn på mskinens delr oh ders funktioner Extr tillehör Följnde finns som extr tillehör oh kn köps seprt. Mer informtion om extr tillehör oh ders rtikelkoder finns i Snstrtsguiden Broderirmsts (extr stor (fler lägen)) 30 m (H) 13 m (B) (12 tum [H] 5 tum [B]) Broderirmsts (medium) 10 m (H) 10 m (B) (4 tum [H] 4 tum [B]) Broderirmsts (liten) 2 m (H) 6 m (B) (1 tum [H] 2-1/2 tum [B]) Förstärkningsmteril för roderi Vttenlöslig förstärkning Anmärkning Kontkt en uktoriserd Brother-återförsäljre för extr tillehör eller delr. All speifiktioner är korrekt vid tidpunkten för trykning. Oserver tt viss speifiktioner kn ändrs utn föregående meddelnde. Besök din närmste uktoriserde Brother-återförsäljre för en komplett list med tillehör för mskinen. Använd lltid tillehör som rekommenders för denn mskin. B-6

17 Slå på/v mskinen Slå på/v mskinen VARNING Använd enrt vnlig hushållsström som strömkäll. Användning v ndr strömkällor kn orsk rnd, elstötr eller mskinskdor. Se till tt kontktern på nätsldden sitter ordentligt i eluttget oh strömslddens uttg på mskinen. Annrs kn rnd eller elektrisk stötr uppstå. Sätt inte i kontkten på nätsldden till ett eluttg som är i dåligt skik. Slå AV strömmen oh dr ut kontkten under följnde omständigheter: När du inte är i närheten v mskinen Efter tt du hr slutt nvänd mskinen Om ett strömvrott inträffr under nvändning Om mskinen inte fungerr korrekt på grund v en dålig nslutning eller ortkoppling Under elektrisk stormr B VAR FÖRSIKTIG Använd r den nätkel som medföljer den här mskinen. Använd inte förlängningsslddr eller uttgslister med fler pprter nslutn. Brnd eller elstötr kn uppstå. T inte i kontkten med våt händer. Elstötr kn inträff. Slå lltid AV strömmen innn mskinens kontkt drs ut ur vägguttget. Håll lltid i kontkten när du drr ut den ur vägguttget. Om du drr i sldden kn den skds oh rnd eller elstötr uppstå. Tillåt inte tt sldden skärs v, skds, modifiers, öjs krftigt, drs, vrids eller unts ihop. Pler inte tung föremål på sldden. Utsätt inte sldden för värme. Dess sker kn skd sldden oh orsk rnd eller elstötr. Om sldden eller kontkten skds, t mskinen till en uktoriserd Brother-återförsäljre för reprtion innn den nvänds igen. Dr ut sldden om mskinen inte kommer tt nvänds under en längre tid. Annrs kn rnd uppstå. När mskinen lämns utn uppsikt, sk ntingen mskinens huvudströmrytre slås AV eller kontkten drs ut ur eluttget. När servie utförs på mskinen eller när lukor ts ort sk kontkten drs ut ur eluttget. KOMMA IGÅNG Grundläggnde hndhvnde B-7

18 Slå på/v mskinen Slå på mskinen Se till tt mskinen är vstängd (huvudströmrytren står på ) oh nslut sedn nätsldden i sldduttget på höger sid v mskinen. Sätt i kontkten på nätsldden i ett vnligt eluttg. Stäng v symskinen Stäng v mskinen när du är klr med den. Stäng v mskinen innn du trnsporterr den till en nnn plts. Se till tt mskinen inte är igång oh roderr. Tryk på huvudströmrytren på höger sid v mskinen i riktning mot -symolen för tt stäng v mskinen Sldduttg 2 Huvudströmrytre Tryk på höger sid v huvudströmrytren på den högr sidn v mskinen för tt slå på mskinen (till läge I ). Välj mskinens inställning för först gången När du först strtr mskinen väljer du det språk som du vill h. Följ nvisningrn nedn när inställningsskärmen viss utomtiskt. Tryk på oh för tt välj önskt språk. Lmpn, LCD-skärmen oh Strt/Stopp-knppen lyser när mskinen slås på. Anmärkning När mskinen är påslgen, kommer den tt låt när den rör sig det är inte ett fel. Om mskinen stängs v mitt i rodering, kommer funktionen tt återuppts efter tt strömmen slgits på igen. Tryk på. d När mskinen är påslgen spels öppningsfilmen. Tryk vr som helst på skärmen. B-8

19 LCD-drift LCD-drift Vis LCD-skärmen En öppningsfilm kn viss när strömmen slås på. När öppningsfilmen viss, kommer skärmen tt viss om du tryker på LCDskärmen med fingret. Tryk på en knpp med fingret för tt välj rodermönster, mskinfunktion eller en funktion som viss på knppen. Skärmen nedn viss efter rodervgnen flytts till sitt ursprunglig läge. B f d e h g KOMMA IGÅNG 1 Brodermönster 2 Endst för Brother 3 Mönster med lomsterokstäver 4 Monogrmmönster 5 Rmmönster 6 Tryk på den här knppen för tt förvr roderordet 7 Mönster som är sprde i mskinminnet 8 Mönster som sprs i USB-minnet Grundläggnde hndhvnde B-9

20 LCD-drift Använd inställningsknppen Tryk på för tt ändr mskinens stndrdinställningr (nålens stoppläge, roderingshstighet, öppningsdisply, osv.). Tryk på när du hr ändrt nödvändig inställningr. Broderinställningr Sid 1 Sid 2 Sid A 1 Välj roderrmen som sk nvänds. 2 Välj mittpunktens mrkör oh rutnätet som viss. 3 Vid inställningen ON, kn rodermönster väljs efter roderrmens storlek som du hr vlt i nummer 1. 4 Ändr trådfärgsdisplyen på skärmen Emroidery ; trådnummer, färgnmn. (sid B-38). 5 När trådnummer #123 hr vlts kn du välj melln sex trådmärken. (sid B-38). 6 Juster inställningen för mximl roderingshstighet. 7 Ändr visningsenhetern (mm/tum). 8 Juster trådspänningen för rodering. 9 Tryk för tt nge storleken på mönstrens minityrer. 0 Ändr färgen i kgrunden för rodyrens visningsområde. A Ändr färgen i kgrunden för minityrområdet. B-10

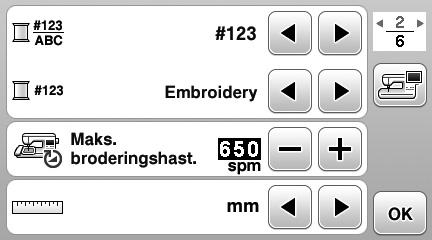

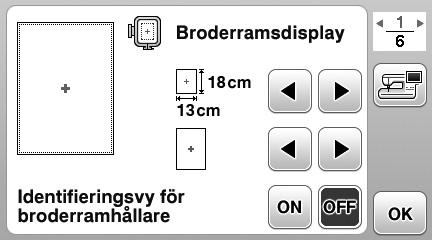

21 LCD-drift Allmänn inställningr Sid 4 Sid 5 Sid 6 B C D E F G H I J K B Välj nålens övre eller nedre stoppläge (det nålläge då mskinen står still) till upp eller ned. C Välj om du vill hör ljudet från pipfunktionen. Mer informtion finns i Driftssignl i vsnittet Bilg. D Välj om du vill vis öppningsskärmen när mskinen strts. E Välj visningsspråk. (sid B-12) F Välj om du vill slå på lyset för nålområdet oh retsområdet. G Välj nivån på inmtningskänsligheten för funktionstngentern. (sid B-12) H Vis servieräkningen som hr till syfte tt påminn dig om tt lämn in mskinen på regelunden servie. (Kontkt din uktoriserde Brother-återförsäljre för mer informtion.) I Visr det totl ntlet stygn som sytts med denn mskin. J Nr. är det intern mskinnumret för mskinen. K Vis progrmversionen för LCD-pnelen. Anmärkning Den senste versionen v progrmvrn är instllerd i din mskin. Kontkt din lokl uktoriserde Brotheråterförsäljre eller gå till för tillgänglig uppdteringr. För mer informtion, se Uppgrder mskinens progrmvr vi USB-minne i vsnittet Bilg. Tryk på för tt spr en ild v den ktuell inställningsskärmen till USB-minne. (sid B-13) B KOMMA IGÅNG Grundläggnde hndhvnde B-11

22 LCD-drift Välj visningsspråk. Tryk på. Vis sidn 4. d Juster Inmtnings-känslighet genom tt tryk på /. Ju högre inställning desto känsligre lir knpprn. Stndrdinställningen är 3. Använd oh för tt välj skärmspråk. 1 Skärmspråk 1 Tryk på för tt återgå till den ursprunglig d skärmilden. Justering v ingångskänslighet för funktionstngenter Du kn ställ in känsligheten för funktionstngentern till fem nivåer. Vis inställningsskärmen för tt ställ in önskd nivå. Os! Vi rekommenderr tt du väljer den högst inställningen om en elektrosttisk pekpenn nvänds. När du justerr ingångskänsligheten sk du tryk på för tt kontroller känsligheten. Inställt värde som nger känsligheten linkr när knppen svrr. 1 Tryk på e för tt gå tillk till föregående skärm. 1 Funktionstngenter Tryk på för tt vis inställningsskärmen. Vis sidn 5 genom tt tryk på /. Tryk på Strt. Justeringsskärmen viss. Om mskinen inte regerr när du tryker på en funktionstngent Stäng v mskinen, håll ned (knppen för trådkniv) oh strt mskinen för tt återställ inställningrn. Öppn inställningsskärmen oh juster sedn inställningen igen. B-12

23 LCD-drift Spr en ild v inställningsskärmen till USB-minnet En ild på inställningsskärmen kn sprs som en BMP-fil. Sätt i USB-minnet i USB-porten på höger sid v mskinen. Tryk på ojektet som sk viss. d USB-port 2 USB-minne Tryk på. Inställningsskärmen viss. Välj sidn med inställningsskärm oh gör önskde ändringr oh spr sedn skärmilden. Tryk på. Bildfilen sprs på USB-minnet. d T ort USB-minnet oh vis sedn den sprde ilden med en dtor för frmtid ruk. Filern för inställningsskärmilden sprs med nmnet S######.mp i en mpp märkt Poket. 1 Övertråd 2 Spol tråd på en trådspole 3 Sätt i spolen 4 Byt nål 5 Sätt fst roderordet 6 Sätt fst roderrmen 7 Sätt fst roderfoten Den först skärmen som eskriver förfrndet för det vld ämnet viss. Om du tryker på kommer du tillk till skärmen för vl v ojekt. Tryk på för tt yt till näst sid. e Om du tryker på kommer du tillk till föregående sid. När du är klr med visningen tryker du på f gånger. två B KOMMA IGÅNG Kontroller mskinens driftsrutiner Slå på mskinen. LCD-skärmen tänds. Tryk vr som helst på LCD-skärmen. Tryk på på kontrollpnelen. Mskinens hjälpskärm viss. Grundläggnde hndhvnde B-13

24 Lind/sätt i spolen Lind/sätt i spolen VAR FÖRSIKTIG Använd endst spolen (rtikelnummer: SA156, SFB: XA ) som utformts speiellt för den här mskinen. Om du nvänder ndr spolr kn personskdor eller skdor på mskinen uppstå. Den medföljnde spolen är utformd speiellt för denn mskin. Om du nvänder trådspolr från ndr modeller fungerr inte mskinen som den sk. Använd endst den medföljnde spolen eller spolr v smm typ (rtikelnr: SA156, SFB: XA ). SA156 är en spole v typ Clss15. Öppn den övre kåpn. Pler spolen på pinnens ände så tt fjädern på änden pssr i spolens spår. Tryk ned spolen tills den snäpper på plts. 1 Spår 2 Pinnens ände 1 2 Skjut spolmeknismen i pilens riktning tills den klikr på plts. * Tillverkd v plst 1 Denn modell 2 Andr modeller 3 11,5 mm (irk 7/16 tum) Strt/Stopp-knppen lyser ornge. T ort spolkåpn som sitter på pinnen. d Spol tråd på en spole I det här vsnittet eskrivs hur du lindr tråd på en spole Pinne 2 Spolkåp Anmärkning När du lindr undertråd för roderi måste du nvänd den rekommenderde tråden för denn mskin. B-14

25 Lind/sätt i spolen Pler trådrullen för spolen på pinnen. e För spolen på pinnen så tt spolen ligger horisontellt oh tråden kn linds till frmsidn vid otten. Anmärkning När du nvänder spolen enligt nedn, sk du nvänd den mindre spolkåpn oh lämn lite spelrum melln spolkåpn oh trådrullen. Om rullen inte plers så tt tråden linds upp på rätt sätt, kn tråden trssl till sig på pinnen. Skjut på spolkåpn på pinnen. f Skjut spolkåpn så långt som möjligt åt höger, enligt ilden, med den rundde sidn till vänster. VAR FÖRSIKTIG Om trådrullen eller spolkåpn inte sitter fst ordentligt kn tråden trssl till sig på pinnen, vilket gör tt nålen går v. Det finns tre tillgänglig storlekr på spolkåp, vilket gör tt du kn välj en spolkåp som pssr den storlek på spole som nvänds. Om spolkåpn är för liten för den spole som nvänds, kn tråden fstn i skårn på spolen eller mskinen skds. När du nvänder miniking trådrullen sk du nvänd trådrulleinstsen (mini-king trådrullen). För mer informtion om trådrulleinstsen (mini-king trådrullen), se Anmärkning på sid B Spolkåp (liten) 2 Spole (korslindd tråd) 3 Spelrum Om du nvänder tråd som linds v snt, såsom metlltråd sk du pler spolnätet över spolen innn du plerr trådrullen på pinnen. Om spolnätet är för långt sk du vik det så tt det pssr storleken på spolen Spolnät 2 Spole 3 Spolkåp 4 Pinne 4 2 Om en trådrulle, vrs kärn är 12 mm (1/2 tum) i dimeter oh 75 mm (3 tum) hög sätts på pinnen sk du nvänd trådrulleinstsen (mini-king trådrulle). B KOMMA IGÅNG 1 Trådrulleinsts (mini-king trådrulle) 2 12 mm (1/2 tum) 3 75 mm (3 tum) Grundläggnde hndhvnde B-15

26 Lind/sätt i spolen g Under tiden du håller tråden när spolen med höger hnd, enligt ilden, sk du dr tråden med vänster hnd oh sedn för tråden kom trådledrlukn oh till frmsidn. j Under tiden du håller tråden med vänster hnd sk du lind tråden som drogs ut medurs runt spolen fem eller sex gånger med höger hnd. 1 1 Trådledrluk För tråden under trådledrplåten oh dr den åt höger. h k Os! Se till tt tråden melln lukn oh spolen drs hårt. Vr nog med tt lind tråden medurs runt spolen, nnrs kommer tråden tt linds runt pinnens ände. För trådänden genom spåret i trådspolrsätet oh dr sedn tråden till höger för tt klipp v den. i 1 Trådledrplåt För tråden under kroken på trådledren oh lind den sedn moturs under trådspänningsskivn Styr spåret till trådspolrsätet (med inyggd trådkniv) VAR FÖRSIKTIG Vr nog med tt skär v tråden enligt eskrivningen. Om spolen linds utn tt du klipper v tråden med den inyggd trådkniven kn tråden trssl till sig i spolen eller nålen kn öjs eller ryts när undertråden örjr t slut. Slå på mskinen. l m Tryk på Strt/Stopp-knppen en gång för tt örj lind undertråden. 3 1 Trådledre 2 Trådspänningsskiv 3 Dr in den så långt som möjligt Os! Kontroller tt tråden förs under trådspänningsskivn. n 1 Strt/Stopp-knppen 1 När spolningen örjr gå långsmt sk du tryk på Strt/Stopp-knppen en gång för tt stopp mskinen. VAR FÖRSIKTIG När det örjr gå långsmt tt spol tråd på en trådspole sk du stopp mskinen, nnrs kn mskinen skds. B-16

27 Lind/sätt i spolen o Använd en sx för tt skär v änden på tråden som är lindd runt spolen. Tryk på (knpp för nållägesvl) en eller två gånger för tt höj nålen. Tryk på. Skärmen ändrs oh ll knppr oh funktionsknpprn är låst (utom ). p För pinnens ände till vänster oh t sedn ort spolen från änden. Anmärkning Nålen rör sig inte om pinnens ände finns på höger sid. (Det går inte tt roder.) T ort spolen för undertråden från pinnen. q Anmärkning När mskinen strts eller hndhjulet vrids efter spolning hörs ett kliknde ljud från mskinen; dett är inte ett fel. Sätt i spolen Höj pressrfotsspken. För spärren på loket till undertrådsfket åt höger. d 1 Lok till undertrådsfk 2 Spärr T ort loket till undertrådsfket. e f 1 Håll spolen med höger hnd oh se till tt tråden linds v till vänster, oh håll änden v tråden med vänster hnd. Använd sedn höger hnd oh pler spolen i spolkpseln. 2 B KOMMA IGÅNG Sätt i spolen lindd med tråd. Du kn örj roder omedelrt utn tt dr upp undertråden genom tt sätt i spolen i spolkpseln oh för tråden genom skårn i nålplttslukn. VAR FÖRSIKTIG Använd en spole som hr spolts korrekt med tråd, nnrs kn nålen gå v eller trådspänningen li felktig. Innn du sätter in eller yter spolen, se till tt tryk på på kontrollpnelen för tt lås ll knppr, eftersom personskdor nnrs kn uppstå om du tryker på Strt/Stoppknppen eller någon nnn knpp oh mskinen strtr. Grundläggnde hndhvnde B-17

28 Lind/sätt i spolen g Håll lätt ned spolen med höger hnd (1) oh styr sedn änden v tråden runt fliken på nålplttslukn med vänster hnd (2). i Under tiden du håller ned spolen med höger hnd (1), sk du fortsätt tt för tråden genom skårn med vänster hnd (2) oh sedn klipp v tråden med kniven (3). 1 Vinge VAR FÖRSIKTIG Se till tt håll ned spolen med fingret oh lind v undertråden på rätt sätt, nnrs kn tråden gå v eller trådspänningen li fel. Os! Om tråden inte förs in genom spolkpselns fjäder på rätt sätt kn det orsk felktig trådspänning. Anmärkning Undertråden sk förs genom spolkpseln i den ordning som mrkers runt spolkpseln. Se till tt trä mskinen enligt nvisningrn. 1 Spännfjäder 1 Sätt fst undertrådsfket. j För in vingen i det undre vänstr hörnet på undertrådfkets lok oh tryk lätt på den högr sidn. 2 Håll försiktigt ned spolen med höger hnd (1), för h tråden som mtdes runt vingen genom skårn i nålplttslukn (2) oh dr den lätt med vänster hnd (3). Tråden går in i spolkpselns fjäder. 1 Undertråden är slut. Trä därefter övertråden. Fortsätt med stegen i Hur du trär övertråden på sid B-19. Tryk på k för tt lås upp ll knppr. B-18

29 Hur du trär övertråden Hur du trär övertråden VAR FÖRSIKTIG Det finns tre tillgänglig storlekr på spolkåp, vilket gör tt du kn välj en spolkåp som pssr den storlek på spole som nvänds. Om spolkåpn är för liten för spolen som nvänds, kn tråden fstn i skårn på spolen eller nålen kn gå v. När du nvänder mini-king trådrullen sk du nvänd trådrulleinstsen (mini-king trådrullen). För mer informtion om vlet v spolkåp för ditt trådvl, se sid B-15. Höj pressrfoten med pressrfotsspken. 1 Pressrfotsspk Övertrådens slutre öppns så tt mskinen kn träs. B 1 Slutre KOMMA IGÅNG När du trär övertråden sk du nog följ instruktionern. Om du inte trär övertråden korrekt, kn tråden trssl till sig eller nålen kn öjs eller gå v. Så här trär du övertråden Os! Om pressrfoten inte höjs kn mskinen inte träs. Tryk på (knpp för nållägesvl) en eller två gånger för tt höj nålen. 1 Knpp för nållägesvl Nålen är i rätt höjd när mrkeringen på hndhjulet är överst, enligt nedn. Kontroller hndhjulet oh om dett märke inte är i dett läge sk du tryk på (nållägesknppen) tills den är det. 1 1 När du trär övertråden sk du nog följ instruktionern. Slå på mskinen. 1 Mrkering på hndhjulet Grundläggnde hndhvnde B-19

30 Hur du trär övertråden T ort spolkåpn som sitter på pinnen. d Håll tråden lätt med höger hnd, för den under h trådledrplåten oh dr sedn upp den Pinne 2 Spolkåp Pler trådrullen på pinnen. e För spolen på pinnen så tt spolen ligger horisontellt oh tråden kn linds till frmsidn vid otten. i 1 Trådledrplåt För tråden genom trådknlen i den ordning som viss nedn. 1 Skjut på spolkåpn på pinnen. f Skjut spolkåpn så långt som möjligt åt höger, enligt ilden, med den rundde sidn till vänster. g VAR FÖRSIKTIG Om spolen eller spolkåpn inte hr plerts korrekt kn tråden trssl till sig runt pinnen eller nålen kn gå v. Håll tråden lätt med höger hnd smtidigt som du drr tråden med vänster hnd oh för sedn tråden kom trådledrlukn oh till frmsidn. 1 Slutre Os! Om pressrfoten är nedsänkt oh lukn är stängd går det inte tt trä mskinen. Se till tt höj pressrfoten för tt öppn lukn innn du trär mskinen. Innn du tr ort övertråden höjer du pressrfoten för t öppn lukn. Mskinen är utrustd med ett fönster som nvänds för tt kontroller läget på uppfångrmeknismen. Titt genom fönstret oh kontroller tt tråden hr mtts korrekt genom uppfångrmeknismen. 1 1 Trådledrluk Tryk på. j Skärmen ändrs oh ll knppr oh funktionsknpprn är låst (utom ). B-20

31 Hur du trär övertråden Dr tråden kom nålstångens trådledre. k Tråden kn enkelt förs kom nålstångens trådledre om du håller tråden i vänster hnd oh sedn mtr den med höger hnd, enligt ilden. Se till tt tråden psserr till vänster genom fliken i nålstångens trådledre. 2 Klipp v tråden med trådkniven på vänster sid v mskinen. 1 Trådkniv 1 1 Nålstångens trådledre 2 Vinge Höj pressrfotsspken. l Så här trär du nålen Anmärkning Nålträdningsfunktionen kn nvänds med symskinsnålr 75/11 till 90/14. Informtion om nålträdningsfunktionen inte kn nvänds finns i Trä nålen mnuellt (utn tt nvänd nålträdren) på sid B-22. Os! Om tråden drs igenom oh inte kn klipps v korrekt sänker du pressrfotsspken så tt tråden hålls på plts innn du skär v tråden. Om denn åtgärd utförs sk du hopp över steg. Om du nvänder tråd som snt linds v spolen, såsom metlltråd, kn det vr svårt tt trä nålen om tråden klipps v. Därför sk du i stället för tt nvänd trådkniven, dr ut 8 m ( 3 tum) v tråden när den hr pssert igenom nålträdrens trådledrskivor (märkt 7 ). 1 B KOMMA IGÅNG Dr i änden v tråden, som hr pssert genom nålstångens trådledre, till vänster oh för sedn tråden genom spåret på nålträdrens trådledre oh dr sedn tråden ordentligt frmifrån oh för in den i skårn på nålträdrens trådledrskiv märkt 7 hel vägen. Se till tt tråden psserr igenom spåret i trådledren. 1 8 m (irk 3 tum) eller mer Fäll ned pressrfotsspken för tt fäll ned pressrfoten. 1 Pressrfotsspk Spår i trådledren 2 Nålträdrens trådledrskiv Grundläggnde hndhvnde B-21

32 Hur du trär övertråden d Fäll ned nålträdrspken på vänster sid v mskinen tills den klikr, oh se sedn till tt spken långsmt återgår till sitt ursprunglig läge. Trä nålen mnuellt (utn tt nvänd nålträdren) Viss nålr kn inte träs med nålträdren. I dett fll sk du trä nålen enligt eskrivningen nedn. Trä mskinen till nålstångens trådledre. Mer informtion finns i Så här trär du övertråden på sid B-19. För tråden genom nålsögt frmifrån oh kåt. 1 Krok 2 Nålträdrspk Kroken roters oh för tråden genom nålsögt. e Os! Om nålen inte höjs till sitt högst läge kn inte nålträdren trä nålen. Vrid hndhjulet moturs tills nålen är i sitt högst läge. Nålen är i rätt höjd när mrkeringen på hndhjulet är överst, enligt steg på sid B-19. Dr försiktigt änden v tråden som fördes genom nålsögt. Om nålen inte vr helt trädd, utn en ögl i tråden hde formts i nålsögt, sk du försiktigt dr ögln genom nålsögt för tt dr ut änden v tråden. Höj pressfotsspken, för änden v tråden genom oh under pressrfoten, oh dr sedn ut 5 m ( 2 tum) med tråd mot mskinens ksid. Tryk på d för tt lås upp ll knppr. f VAR FÖRSIKTIG När du drr i tråden sk du inte nvänd våld eftersom nålen kn gå v eller öjs. Höj pressfotsspken, för änden v tråden genom oh under pressrfoten, oh dr sedn ut 5 m ( 2 tum) med tråd mot mskinens ksid m (irk 2 tum) Tryk på g för tt lås upp ll knppr. B-22

33 Byt nål Byt nål Oserver följnde försiktighetsåtgärder för hntering v nålen. Underlåtenhet tt iktt försiktighet är extremt frligt, till exempel om nålen går v oh splitter sprids. Se till tt läs oh nog följ instruktionern nedn. VAR FÖRSIKTIG Använd endst rekommenderde symskinsnålr för hemmruk för roderi. Om du nvänder en nnn nål kn nålen öjs eller mskinen skds. Använd ldrig nålr som är öjd. Nålr som är öjd kn enkelt gå v, vilket kn led till skdor. VAR FÖRSIKTIG Om vståndet melln nålen oh den pln ytn inte är jämn är nålen öjd. Använd inte en nål som är öjd. 1 B Tråd oh nålens nummer Ju lägre trådnumret är, desto tyngre är tråden; ju högre nålens nummer är, desto större är nålen. Brodernålr Använd en 75/11 mskinnål för hemmruk för roderi. Kontroller nålen Det är extremt frligt tt sy med en öjd nål eftersom nålen kn gå v medn mskinen nvänds. Innn du nvänder nålen lägger du nålen på en pln yt oh kontrollerr tt vståndet melln nålen oh den pln ytn är jämn. Byt nål 1 Pln yt 1 Os! Byt ut nålen i de fll som eskrivs nedn: 1 Om stygn hopps över. (Nålen kn vr öjd.) 2 När du hr nvänt tre full trådspolr. Använd skruvmejseln oh en nål som du hr edömt vr rk enligt nvisningrn i Kontroller nålen. KOMMA IGÅNG 2 1 Tryk på (knpp för nållägesvl) en eller två gånger för tt höj nålen. Pler tyg eller ppper under pressrfoten för tt täk hålet i nålplttn. 1 Pln yt 2 Märkning v nåltyp Os! Innn du yter nål täker du hålet i nålplttn med tyg eller ppper för tt förhindr tt nålen rmlr ner i mskinen. Tryk på. Skärmen ändrs oh ll knppr oh funktionsknpprn är låst (utom ). Grundläggnde hndhvnde B-23

34 Byt nål d Håll nålen med vänster hnd oh nvänd sedn en skruvmejsel för tt vrid nålklämsskruven mot dig (moturs) för tt t ort nålen. Nålklämsskruven kn okså losss eller drs åt med den skivformde skruvmejseln Skruvmejsel 2 Nålklämsskruv Använd inte våld när du lossr eller drr åt nålklämsskruven, nnrs viss delr v mskinen skds. e Med den pltt sidn v nålen mot mskinens ksid för du in nålen tills den rör vid nålspärren. 1 f 1 Nålspärr Under tiden du håller nålen med vänster hnd sk du nvänd skruvmejseln för tt dr åt nålklämsskruven medurs. VAR FÖRSIKTIG Se till tt du för in nålen tills den rör vid nålspärren oh dr åt nålklämsskruven med skruvmejseln, nnrs kn nålen gå v eller skdor uppstå. Tryk på g för tt lås upp ll knppr. B-24

35 Broderi steg för steg Kpitel 2 BÖRJA BRODERA Broderi steg för steg Följ stegen nedn för tt förered mskinen för rodering. Steg 8 Steg 2 B Steg 6, 7 BÖRJA BRODERA Steg 1 Steg 4 Steg 5 Steg 3 Steg nr Syfte Åtgärd Sid 1 Kontroller nålen Använd nål 75/11 för roderier. B-23 2 Sätt fst roderordet Sätt fst roderordet. B-26 3 Sätt i undertråden Spol upp undertråd för rodering på en spole oh sätt på plts. B-17 4 Förered tyget Fäst ett förstärkningsmteril på tyget oh sätt det i en roderrm. B-29 5 Sätt fst roderrmen Sätt fst roderrmen i roderordet. B-33 6 Välj mönster Slå PÅ mskinen oh välj ett rodermönster. B-35 7 Kontroller mönstret Kontroller oh juster storleken oh läget på roderiet. B-36 8 Trä rodertråden Trä rodertråden enligt mönstret. B-37 Grundläggnde hndhvnde B-25

36 Sätt fst roderordet Sätt fst roderordet VAR FÖRSIKTIG Flytt inte på mskinen när roderordet är fststt. Du kn tpp roderordet oh orsk skd. Håll händer oh ndr föremål ort från roderordet oh rmen. Annrs kn skdor uppstå. Os! Rör inte roderordets inre kontkt. Kontkten kn skds vilket kn orsk fel. Lyft inte upp roderordet oh flytt det inte med våld. Det kn orsk fel. Skjut vingen på loket v nslutningsporten i riktning mot pilen för tt öppn lukn. Os! Se till tt stäng loket till roderordsporten när roderordet inte nvänds. Sätt i roderordets kontkt i nslutningsporten oh tryk sedn försiktigt in roderordet tills det snäpper på plts. 1 Anslutningsport 2 Broderordets kontkt Stäng v symskinen. VAR FÖRSIKTIG Vr nog med tt stäng v mskinen innn du monterr roderordet. Annrs kn skdor uppstå om någon v funktionsknpprn tryks in v misstg oh mskinen örjr sy. Slå på mskinen. d Ett meddelnde viss på skärmen. e Os! Kontroller tt det inte finns något mellnrum melln roderordet oh symskinen, nnrs knske inte rodermönstret sys korrekt. Se till tt helt sätt i kontkten i nslutningsporten. Tryk inte på vgnen när du sätter fst den på mskinen, nnrs kn roderordet skds. Se till tt ing föremål eller händer finns i närheten v roderordet oh tryk på. Vgnen flytts till sitt retsläge. B-26

37 Sätt fst roderordet Stäng v symskinen. VAR FÖRSIKTIG Stäng lltid v mskinen innn du tr ort roderordet. Om du tr ort roderordet när mskinen är på kn det orsk fel. 1 Vgn VAR FÖRSIKTIG Håll händer oh främmnde föremål ort från roderordet oh -rmen när mskinen roderr. Annrs kn skdor uppstå. Os! Om mskinen inte strtdes korrekt knske inte strtskärmen viss. Dett är inte ett teken på tt något är fel. Om det inträffr sk du stäng v mskinen oh sedn slå på den igen. d Håll frigöringsknppen längst ned till vänster på roderordet oh dr långsmt roderordet till vänster. B BÖRJA BRODERA Skärmen för vl v roderimönster viss. Mer informtion om roderimönster finns i Vis LCD-skärmen på sid B-9. T ort roderordet Se till tt mskinen hr stnnt helt oh följ instruktionern nedn. T ort roderrmen. Mer informtion om hur du tr ort roderrmen finns i Sätt fst roderrmen på sid B-33. Tryk på oh tryk därefter på. 1 Frigörre VAR FÖRSIKTIG Bär inte roderordet genom tt håll i infällningen där frigörren sitter. Broderordet flytts till ett läge där det kn förvrs. Grundläggnde hndhvnde B-27

38 Broder ttrktiv vslutningr på roderier Broder ttrktiv vslutningr på roderier Mång fktorer påverkr om sömnden v ett roderi lir lykd. Att nvänd rätt förstärkningsmteril (se sid B-29) oh fäst tyget i roderrmen (se sid B-30) är två vgörnde fktorer som hr nämnts tidigre. Det är okså myket viktigt tt nvänd rätt nål oh tråd. Se trådförklringrn nedn. Tråd Övertråd Undertråd Använd rodertråd som är vsedd för den här mskinen. Det är inte säkert tt du får optimlt resultt med ndr rodertrådr. Använd undertråd som är vsedd för den här mskinen. Os! Kontroller tt det finns tillräkligt med tråd på trådspolen innn du örjr roder. Om du örjr tt sy roderiprojektet utn tt h tillräkligt med tråd på spolen, måste du spol spolen i mitten v rodermönstret. VAR FÖRSIKTIG Låt inte tyget häng över knten på ordet när du roderr på stor klädesplgg (särskilt kvjer oh liknnde i tung tyger). Annrs kn inte roderordet rör sig fritt oh nålen kn slå i roderirmen oh öjs eller gå v, vilket kn orsk skdor. Pler tyget så tt det inte hänger ned eller håll i tyget för tt håll det på plts. Os! Pler inte föremål i roderrmens rörelseområde. Rmen kn träff föremålet vilket kn led till tt rodermönstret lir fult. Låt inte tyget häng över knten på ordet när du roderr på stor klädesplgg (särskilt kvjer oh liknnde i tung tyger). I nnt fll kn inte roderordet rör sig fritt oh det roderde resulttet knske inte ser ut som förväntt. Anmärkning Om du nvänder en tråd som inte finns med i listn nedn kn det händ tt roderiet inte sys som det sk. Spolkpsel Spolkpsel (rekommenders för tt roder med medföljnde undertråd, vikt 90) 1 Spolkpsel (ingen färg på skruven) Spolkpseln som medföljer mskinen hr ställts in för tt nvänds med undertråd, vikt 90. Om olik vikter v undertråd nvänds kn spännskruven på kpseln justers vid ehov. Se Rengör hylsn i vsnittet Bilg för informtion om hur du tr ort spolkpseln. B-28

39 Förered tyget Förered tyget VAR FÖRSIKTIG Använd tyg som är tunnre än 3 mm ( 1/8 tum). Om du nvänder tjokre tyg än 3 mm (irk 1/8 tum) kn nålen gå v. Om du syr i hnddukr v tjok frotté rekommenderr vi tt du plerr ett vttenlösligt förstärkningsmteril på hnddukens ovnsid. Dett gör hndduksytn jämnre oh ger ett ttrktivre roderi. Fäst förstärkningsmteril (kgrundsmteril) med stryksid i tyget Använd lltid förstärkningsmteril för rodering så tt resulttet lir äst möjlig. Följ instruktionern på förstärkningsmterilets förpkning. När du nvänder tyg som inte kn stryks (som frotté eller mteril med öglor som töjs när de stryks) eller roderr på ett ställe som är svårt tt stryk, pler då förstärkningsmterilet under tyget utn tt fäst det, pler sedn tyget oh förstärkningsmterilet i en roderrm eller kontroller med en uktoriserd Brother-återförsäljre vilket förstärkningsmteril som sk nvänds. Stryk på förstärkningsmterilet på tygets vigsid. 1 Stryksid på förstärkningsmteril 2 Tyg (vigsid) Anmärkning När du roderr på tunn tyger, t.ex. orgndi eller tist, eller luddig tyger, t.ex. frotté eller mnhester, sk du nvänd ett vttenlösligt förstärkningsmteril (säljs seprt) för äst resultt. Förstärkningsmterilet löses upp helt i vtten vilket ger retet en snyggre finish. B BÖRJA BRODERA VAR FÖRSIKTIG Använd lltid förstärkningsmteril för rodering när du syr på elstiskt, tunt eller grovvävt tyg, eller när du roderr på tyg som får mönstret tt krymp. Annrs kn nålen gå v oh orsk skdor. Om du inte nvänder förstärkningsmteril kn retet få en ful vslutning. Använd ett förstärkningsrk som är större än roderrmen. 1 Storlek på roderrm 2 Förstärkningsmteril med stryksid (kgrundsmteril) Grundläggnde hndhvnde B-29

40 Förered tyget Fäst tyget i roderrmen Typer v roderrmr De typer oh ntl roderrmr som medföljer vrierr eroende på mskinmodell. Stor Broderfältet 18 m 13 m (7 tum 5 tum) Används vid rodering v mönster melln 10 m x 10 m (4 tum x 4 tum) oh 18 m 13 m (7 tum x 5 tum). Med hjälp v lämplig rm för mönsterstorleken Välj en rm som är något större än mönsterstorleken. Tillgänglig rmlterntiv viss på skärmen. : Viss ovsett om den stor/extr stor (fler lägen) rmen kn nvänds eller inte. : Viss ovsett om den medelstor rmen kn nvänds eller inte. : Viss ovsett om den lill rmen kn nvänds eller inte. 1 2 Medium (säljs seprt för viss modeller) Broderfältet 10 m 10 m (4 tum 4 tum) Används vid rodering v mönster under 10 m 10 m (4 tum 4 tum). Liten (säljs seprt för viss modeller) Broderingsfält 2 m 6 m (1 tum 2-1/2 tum) Används vid rodering v små mönster, som till exempel nmnetiketter. Extr stor (fler lägen) (säljs seprt för viss modeller) Genom tt fäst den extr stor (fler lägen) roderrmen med någon v de tre positionern (1, 2 oh 3) som viss på ilden, kn mönster med en mximl storlek på 13 m (5 tum) 30 m (12 tum) roders om de dels upp i sektioner som sk nvänds i de tillgänglig positionern för kroken där vrje del är högst 18 m (7 tum) 13 m (5 tum) i någon sektion. Mskinens roderfält är 18 m 13 m (7 tum x 5 tum). Används vid rodering v smmnkopplde monogrm eller mönster eller stor mönster. 1 Vit: Kn nvänds 2 Grå: Kn inte nvänds Sätt i tyget VAR FÖRSIKTIG Om du nvänder en för liten rm, kn pressrfoten slå i rmen under sömnden oh orsk skdor eller skd mskinen. Os! Om tyget plers för löst i roderrmen lir det roderde resulttet dåligt. Sätt i tyget på ett jämnt underlg oh dr försiktigt i tyget så tt det ligger slätt i rmen. Följ stegen nedn för tt sätt i tyget på rätt sätt. Loss roderrmens justerskruv oh t ort de inre oh yttre rmrn, pler den yttre rmen på ett plnt underlg. Seprer den inre oh yttre rmen genom tt t ort den inre rmen uppåt. d 1 Monteringsläge (övre) 2 Monteringsläge (mitten) 3 Monteringsläge (nedre) 4 Broderfältet (när den är instllerd vid position 1) 5 Broderfältet (när den är instllerd vid position 2) 6 Broderfältet (när den är instllerd vid position 3) e f 1 Inre rm 2 Yttre rm 3 Justerskruv B-30

41 Förered tyget Lägg tyget med förstärkningsmterilet ovnpå den yttre rmen. Pler rätsidn v tyget uppåt. f Tryk in den inre rmen från toppen v tyget igen, rd upp på den inre rmen oh på den yttre rmen. 1 Rätsid Tryk in den inre rmen från toppen v tyget. Rd upp på den inre rmen oh på den yttre rmen. g d 1 Yttre rm 2 Inre rm 3 Tyg (rätsid) 4 Förstärkningsmteril Tryk in den inre rmen i den yttre rmen. Dr åt justeringsskruven smtidigt som du med hnden slätr ut tyg som sitter löst. Målet är tt uppnå ett trumliknnde ljud när du slår lätt på tyget. B BÖRJA BRODERA d Dr åt justerskruven för hnd preis tillräkligt för tt fäst tyget. e T försiktigt ort tyget från rmen utn tt loss justerskruven. Anmärkning Du kn nvänd den medföljnde skruvmejseln när du lossr eller drr åt rmens justeringsskruv. Anmärkning Denn försiktighetsåtgärd minskr risken för mönsterdistorsion vid roderi. Grundläggnde hndhvnde B-31

42 Förered tyget Använd roderrket När du vill roder ett mönster på ett visst ställe, nvänd då åde ett roderrk oh roderrmen. Mrker med en krit stället på tyget där du vill roder. Broder på små tygitr eller i tygknter Använd ett förstärkningsmteril för rodering, för extr stöd. T försiktigt ort förstärkningsmterilet när du är klr med roderingen. Fäst förstärkningsmterilet så som viss i följnde exempel. Vi rekommenderr tt du nvänder förstärkningsmteril för rodering. Broder på små tygitr Använd en självhäftnde spry för tt fäst en liten tygit på en större i rmen. Du kn även fäst förstärkningsmterilet med ett tråkelstygn om du inte vill nvänd en självhäftnde spry. 1 Brodermönster 2 Mrkering Sätt roderrket på den inre rmen. 1 Tyg 2 Förstärkningsmteril 1 Broderrk 2 Inre rm 3 Broderrkets slinjer Rikt märket på tyget mot slinjen på roderrket. Broder knter eller hörn Använd en självhäftnde spry för tt fäst en liten tygit på en större i rmen. Du kn även fäst förstärkningsmterilet med ett tråkelstygn om du inte vill nvänd en självhäftnde spry. d Pler den inre rmen med tyget på den yttre rmen oh juster tyget om det ehövs oh rikt mrkeringrn på tyget mot roderrket. Mer informtion finns i sid B-30. T ort roderrket. e 1 Tyg 2 Förstärkningsmteril Broder nd oh tejp Säkr retet med duelsidig tejp eller en självhäftnde spry. 1 Bnd eller tejp 2 Förstärkningsmteril B-32

43 Sätt fst roderrmen Sätt fst roderrmen Höj pressrfoten med pressrfotsspken. Os! Spol på oh sätt in spolen innn roderrmen sätts fst oh se till tt nvänd den rekommenderde tråden. Medn du lätt håller spken på rmhållren till vänster sk du rikt in de två stiften på roderrmshållren mot fästen på rmen oh sedn tryk in rmen i roderrmshållren tills ett klik hörs. Håll spken lätt åt vänster. Os! Vr nog med tt helt sätt i åd stiften. Om endst ett v stiften sätts i kn inte mönstret sys på rätt sätt. Se till tt skårn på sidn v roderrmen pssr ordentligt under kröken i spken. 1 Skår på roderrmen 2 Böj i spken 3 Vgn 4 Broderrmen d Skår (1) pssr under kröken i spken (2). B BÖRJA BRODERA 1 Spk Tryk den främre fstsättningsygeln på stiftet tills den sitter på plts. Skår (1) pssr inte under kröken i spken (2). d 1 Främre fstsättningsygel 2 Främre stift Tryk den kre fstsättningsygeln på stiftet. 1 Skår på roderrmen 2 Böj i spken 3 Vgn 4 Broderrmen d 1 Bkre fstsättningsygel 2 Bkre stift VAR FÖRSIKTIG Pss in roderrmen i roderrmshållren ordentligt. Annrs kn pressrfoten träff roderrmen oh orsk skdor. Grundläggnde hndhvnde B-33

44 Sätt fst roderrmen T ort roderrmen Höj pressrfoten med pressrfotsspken. Smtidigt som du tryker spken på roderrmshållren till vänster, sk du lyft den kre oh sedn den främre delen v roderrmen för tt rens stiften oh sedn t ort den. Håll spken lätt åt vänster. 1 Spk T ort den kre fstsättningsygeln från stiftet. 1 Bkre fstsättningsygel 2 Bkre stift T ort den främre fstsättningsygeln från stiftet. 1 Främre fstsättningsygel 2 Främre stift VAR FÖRSIKTIG Slå inte på nålen med ditt finger eller roderrmen. Det kn led till skd eller tt nålen går sönder. B-34

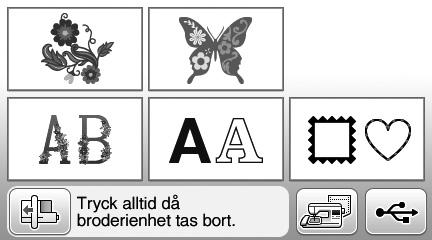

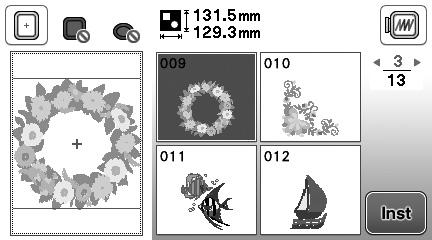

45 Välj rodermönster Välj rodermönster Informtion om upphovsrätt Tryk på oh tryk därefter på. De mönster som finns lgrde i symskinen är endst vsedd för privt ruk. All offentlig eller kommersiell nvändning v mönster med upphovsrätt är en överträdelse enligt upphovsrättslgen oh strängt förjudet. Broderimönstertyper Det finns mång monogrm oh dekortiv sömmr lgrde i mskinminnet (se Guide till roderimönster för en fullständig smmnfttning v dess mönster). Du kn okså nvänd mönster från USB-minnet (säljs seprt). Mer informtion om roderimönster finns i Vis LCD-skärmen på sid B-9. Välj ett rodermönster Välj ett enkelt mönster som är inyggt i mskinen oh roder för teständmål. Mönsterredigeringsskärmen viss. Tryk på. d Skärmen för roderinställningr viss. B BÖRJA BRODERA Tryk på på skärmen för vl v mönstertyp. När mskinen är i retsläget oh vgnen hr flyttt sig till strtläget viss skärmilden för mönstervl. Tryk på för tt vis skärmilden nedn om en nnn ild viss. Tryk på. e Bekräft mönsterläget som sk sys, med hänvisning till Bekräft mönsterläget på sid B-36. Broderskärmen viss. Tryk på eller för tt vis det önskde mönstret på skärmen. Tryk på 4 gånger i den här proeduren. Grundläggnde hndhvnde B-35

46 Bekräft mönsterläget Bekräft mönsterläget Mönstret plers normlt mitt i roderrmen. Om mönstret måste flytts för ett ättre läge på plgget, kn du kontroller lyouten innn du örjr roder. Kontroller mönsterläget Förhndsgrnskning v det vld mönstret Tryk på. Broderrmen flytts oh mönstret viss. Titt nog på rmen för tt säkerställ tt mönstret sys på rätt plts. Tryk på på skärmen för roderinställningr. En ild v det mönster som kommer tt roders viss. Välj lnd oh tryk på knppen för det läge som du vill kontroller. Tryk på för tt välj den rm som nvändes i förhndsgrnskningen. De rmr som viss i ljusgrått kn inte väljs. Tryk på för tt förstor ilden v mönstret. Mönstret kn sys så som det viss på den följnde displyen. 1 1 Vlt läge Nålen flytts till det vld läget på mönstret. Anmärkning Tryk på för tt se hel roderområdet. Broderrmen flytts oh roderområdet viss. Rmstorlekr som viss på skärmen Disply Rmtyp oh roderområde Stor roderrm 18 m 13 m (7 tum 5 tum) Medelstor roderrm (säljs seprt för viss modeller) 10 m 10 m (4 tum 4 tum) Liten roderrm (säljs seprt för viss modeller) 2 m 6 m (1 tum 2-1/2 tum) Tryk på skärmilden. för tt återgå till den ursprunglig VAR FÖRSIKTIG Kontroller tt nålen är upphöjd när roderrmen är i rörelse. Om nålen är nedsänkt kn den gå v oh orsk skdor. Tryk på. B-36

47 Broder Broder När föreredelsern är klr kn du prov tt roder. Dett vsnitt eskriver stegen för tt roder oh ppliktionsroderi. d Sänk ned pressrfoten oh tryk på strt/stopp - knppen för tt örj sy. Tryk på Strt/Stopp -knppen igen efter 5 6 stygn för tt stnn mskinen. Broder ett mönster Broderimönster roders med ett yte v tråd efter vrje färg. Förered rodyrtråd i den färg som viss på skärmen. 1 B 1 Brodertrådsordning Trådfärgsnumret som viss för trådfärgern kn ändrs. Tryk på oh ändr sedn inställningen på inställningsskärmen. Mer informtion finns i Ändr trådfärgsdisply på sid B-38. Ställ in rodertråd oh trä nålen. Se Så här trär du övertråden på sid B-19 oh Så här trär du nålen på sid B-21. e Skär v överliven tråd i slutet v sömmen. Om sömslutet efinner sig under pressrfoten lyfter du först upp pressrfoten oh klipper därefter v den överlivn tråden. BÖRJA BRODERA Os! Innn du nvänder nålträdren måste du se till tt sänk pressrfoten. För tråden genom roderfotshålet, oh håll den lätt i vänster hnd. Låt tråden vr lite lös. Om det finns tråd över från örjn v sömnden, kn den sys över när du fortsätter med tt roder mönstret vilket leder till tt det lir myket svårt tt hnter tråden när mönstret är färdigsytt. Klipp v tråden från örjn. Tryk på Strt/Stopp -knppen för tt örj roder. f Sömnden stnnr utomtiskt med förstärkningssöm när en färg är klr. När utomtisk trådvklippning är inställt klipps tråden v. VAR FÖRSIKTIG Om tråden drs för hårt, kn nålen gå v eller öjs. Låt inte händer eller föremål träff vgnen medn du syr. Mönstret kn li felinriktt. g T ort tråden från den först färgen från mskinen. Trä mskinen med näst färg. Grundläggnde hndhvnde B-37

48 Broder Repeter smm steg för tt roder de återstående h färgern. Trådnummer När du hr sytt den sist färgen viss ett meddelnde på displyen om tt roderiet är klrt. Tryk på. Displyen återgår till strtskärmen. När trådnummer 123 viss kn du nvänd eller d för tt välj lnd sex rodertrådsmärken som viss nedn. i Klipper v överlivn trådövergångr inom smm färg. Ändr trådfärgsdisply Du kn vis nmnen på trådfärgern eller rodertrådsnumret. Anmärkning Färgern på skärmen kn skilj sig något från de verklig färgern på trådrullrn. Tryk på. Emroidery (polyestertråd) Country (omull)* Använd eller på kontrollpnelen för tt vis vl v trådfärg. Mdeir Poly (polyestertråd) Mdeir Ryon Använd eller för tt välj nmnet på trådfärgern eller rodertrådsnummer. Sulky Roison-Anton (polyestertråd) * Beroende på lnd eller område kn omullsliknnde polyestertråd finns tillgängligt. Trådfärgsnmn Tryk på. e B-38

49 Bilg Det här vsnittet innehåller viktig informtion om denn mskin. Läs vsnittet för tt hitt felsökningstips smt hur du håller mskinen i äst skik. Sidnummer örjr med A i dett vsnitt. Kpitel1 UNDERHÅLL OCH FELSÖKNING...A-2

50 Skötsel oh underhåll Kpitel 1 UNDERHÅLL OCH FELSÖKNING Skötsel oh underhåll Begränsningr när det gäller inoljning För tt undvik tt mskinen skds får den inte oljs in v nvändren. Mskinen hr tillverkts med den mängd olj som ehövs för tt säkerställ korrekt funktion, vilket gör regelunden inoljning onödig. Om ett prolem inträffr, till exempel om det är svårt tt vrid hndhjulet eller om du hör ett ovnligt ljud, måste du omedelrt slut nvänd mskinen oh kontkt en uktoriserd Brother-återförsäljre eller närmste uktoriserde Brother servieenter. Rengör mskinens yt Om mskinen är smutsig, fukt en trs i neutrlt rengöringsmedel, krm ur den ordentligt oh tork sedn v mskinens utsid. När du rengjort den med en fuktig trs, tork v den med en torr trs. VAR FÖRSIKTIG Dr ur nätsldden innn du rengör mskinen, nnrs kn du skds eller få en elstöt. Försiktighetsåtgärder vid förvring v mskinen Förvr inte mskinen på någon v de pltser som eskrivs nedn, då kn mskinen skds v exempelvis rost som orsks v kondens. Utstt för extremt hög temperturer Utstt för extremt låg temperturer Utstt för extrem temperturförändringr Utstt för hög luftfuktighet eller ång När en öppen låg, värme eller luftkonditionering Utomhus eller utstt för direkt solljus Utstt för extremt dmmig eller oljig miljöer Os! För tt förläng mskinens livslängd sk du med jämn mellnrum slå på den oh nvänd den. Mskinens effektivitet kn minsk om du förvrr den under en längre tid utn tt nvänd den. Rengör LCD-skärmen Tork v skärmen med en mjuk, torr trs om den är smutsig. Använd inte orgnisk lösningsmedel eller rengöringsmedel. Rengör hylsn Sömndens kvlitet påverks om det smls dmm i spolkpseln. Därför måste den rengörs regelundet. Tryk på knppen för nålen. Stäng v symskinen. nållägesvl för tt lyft upp Dr ut nätsldden ur sldduttget på symskinens högr sid. VAR FÖRSIKTIG Dr ur nätsldden innn du rengör mskinen, nnrs kn du skds eller få en elstöt. T ort nålen oh roderifoten. d Mer informtion finns i Byt nål i vsnittet Grundläggnde hndhvnde oh Byt roderifoten på sid A-5. T ort roderordet. e T ort nålplttslukn. f Os! Tork inte v LCD-skärmen med en fuktig trs. Anmärkning Ilnd kn kondens ilds på LCD-skärmen eller så kn den li immig men dett är inte ett fel. Efter en stund försvinner immn. A-2

51 Skötsel oh underhåll Om det finns en skruv på nålplttslukn 1 Använd den skivformde skruvmejseln för tt t ort skruven i nålplttslukn. Använd rengöringsorsten eller en dmmsugre för tt h t ort ludd oh dmm från hylsn oh kpseln oh området runt den. 2 Ftt tg på åd sidor v nålplttslukn oh dr den mot dig. 1 Rengöringsorste 2 Hyls 3 Givre på spolkpseln Stryk inte på olj på spolkpseln. 1 Nålplttsluk Om det inte finns någon skruv på nålplttslukn 1 Ftt tg på åd sidor v nålplttslukn oh dr den mot dig. 1 Nålplttsluk T ort spolkpseln. g Ftt tg i spolkpseln oh dr ut den. i För in spolkpseln så tt -märket på spolkpseln är i linje med -märket på mskinen. A UNDERHÅLL OCH FELSÖKNING Juster - oh -märken. 1 Spolkpsel 1 1 -märke 2 -märke 3 Spolkpsel Se till tt de ngivn punktern är i linje innn du instllerr spolkpseln. Bilg A-3

52 Skötsel oh underhåll j För in flikrn på nålplttns skydd i nålplttn oh skjut skyddet på plts. Det är fel på pekskärmen Om skärmen inte svrr som vsett när du rör vid en knpp (mskinen utför inte funktionen eller utför en nnn funktion), sk du följ stegen nedn för tt juster skärmen. Slå AV oh därefter PÅ huvudströmrytren medn du håller fingret på skärmen. 1 Nålplttsluk VAR FÖRSIKTIG Använd ldrig en repd spolkpsel, eftersom övertråden kn trssl till sig, nålen kn gå v eller kvliteten på sömmrn kn påverks. För en ny spolkpseln, kontkt närmste uktoriserde Brother-servieenter. Se till tt spolkpseln är korrekt monterd, nnrs kn nålen gå v. Om underhållsmeddelnde Skärmilden för justering v pekskärmen viss. Pek lätt på mitten v vrje +, i ordning från 1 till 5. Os! Tryk inte för hårt på skärmen. Skdor kn uppstå. När dett meddelnde viss, rekommenders tt du tr mskinen till en uktoriserd Brother-återförsäljre eller till närmste uktoriserde Brother-servieenter för en regelunden underhållskontroll. Även om meddelndet försvinner oh mskinen fortsätter tt funger när du tryker på, kommer meddelndet viss fler gånger tills rätt underhåll utförs. Se till ordn med det underhåll som mskinen kräver när det här meddelndet viss. Om du gör det kommer du på äst sätt tt kunn nvänd mskinen i frmtiden. Slå AV strömmen oh därefter PÅ den igen. Os! Kontkt din uktoriserde Brother-återförsäljre om du slutför skärmjusteringrn oh skärmen fortfrnde inte svrr, eller om du inte kn utför justeringrn. Driftssignl Vrje gång en knpp tryks in hörs ett pip. Om en felktig åtgärd utförs hörs två eller fyr pip. Om en knpp tryks in (korrekt drift) Ett pip hörs. Om en felktig åtgärd utförs Två eller fyr pip hörs. Om mskinen låser sig, t.ex. eftersom tråden hr trsslt till sig Mskinen piper i fyr sekunder oh sedn stnnr mskinen utomtiskt. Se till tt t red på orsken till felet oh rätt till det innn du fortsätter tt sy. A-4

53 Skötsel oh underhåll Avryt driftssignlen Tryk på för tt vis inställningsskärmen. Vis sidn 4. Håll roderfoten med höger hnd, enligt ilden. e Håll roderifoten med pekfingret lindd runt spken på ksidn v foten. Ställ in Summer på OFF. Byt roderifoten VAR FÖRSIKTIG Använd endst roderifötter som är vsedd för denn symskin. Om du nvänder ndr roderifötter kn personskdor eller skdor på mskinen uppstå. Tryk på (knpp för nållägesvl) en eller två gånger för tt höj nålen. Tryk på. Skärmen ändrs oh ll knppr oh funktionsknpprn är låst (utom ). f 1 Spk 2 Broderfotsstång Smtidigt som du tryker på spken med fingret sk du pss roderfotens stång över nålklämsskruven oh sedn monter pressrfotshållrens skruv i pressrfotsmonteringens spår för tt fäst roderfoten på pressrfotsstången. 1 Broderfotsstång 2 Nålklämsskruv 3 Pressrfotsmonteringens spår Fäst roderfoten med pressrfotshållrens skruv. g Ställ in roderfoten vinkelrät. A UNDERHÅLL OCH FELSÖKNING Höj pressrfotsspken. d Använd den medföljnde skruvmejseln för tt loss skruven på roderifoten oh t sedn loss roderifoten. 1 Pressrfotshållrens skruv Fäll ned pressrfotsspken skt. h i Höj pressrfotsspken för tt kontroller tt roderifoten sitter fst ordentligt. Tryk på j för tt lås upp ll knppr. 1 Skruvmejsel 2 Broderifot 3 Skruv till roderifoten Bilg A-5

54 Felsökning Felsökning Kontroller åtgärdern nedn innn du kontktr servie om mskinen inte fungerr som vnligt. Du kn lös de flest prolem själv. Om du ehöver mer hjälp kn du på wepltsen Brother Solutions Center få svr på de senste vnlig frågorn oh felsökningstips. Besök oss på Om prolemet kvrstår sk du kontkt din Brother-återförsäljre eller närmste uktoriserde Brother-servieenter. List över symptom Komm igång Symptom Möjlig orsk Åtgärd Referens Det går inte tt trä nålen. Nålen är inte i rätt läge. Tryk på knppen för nållägesvl för tt lyft upp nålen. B-4 Nålen hr stts på fel sätt i mskinen. T loss nålen oh fäst den igen. B-23 Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 Övertråden hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden igen. B-19 Nålträdrens krok är öjd oh psserr inte genom nålsögt. Kontkt en uktoriserd återförsäljre eller närmste uktoriserde Brother-servieenter. Nålträdrspken kn inte flytts eller återförs till sin ursprunglig position. Kontkt en uktoriserd återförsäljre eller närmste uktoriserde Brother-servieenter. Undertråden linds inte prydligt på spolen. Tråden hr inte förts genom trådledren för spolning v tråd på rätt sätt. Tråden som drogs ut hde inte lindts på spolen på rätt sätt. För tråden korrekt genom trådledren för spolning v tråd. Lind tråden som drogs ort runt spolen fem eller sex gånger medurs. B-16 B-16 Den tomm spolen stt inte fst ordentligt på pinnen. Sätt fst den tomm spolen på pinnen oh vrid långsmt spolen tills du hör tt den klikr på plts. B-14 Under tiden du lindde spolen linddes undertråden under trådspolrsätet. Du hr inte lindt undertråden på rätt sätt. När du först lindde spolen lev undertråden inte ordentligt införd i skenorn. När du hr tgit ort tråden som lindts under trådspolrsätet sk du lind spolen på rätt sätt. Följ ildern ovnpå mskinen för vägledning när du trär mskinen för spolning. B-14 Undertråden kn inte drs upp. Ingenting viss på LCD-skärmen. LCD-skärmen lir immig. Trådspolen hr stts in på fel sätt. Sätt in trådspolen på rätt sätt. B-17 Du hr inte slgit på huvudströmrytren. Slå PÅ strömmen. B-8 Kontkten på nätsldden är inte nsluten till ett eluttg. Sätt i kontkten på nätsldden i ett eluttg. B-8 Kondens hr ildts på LCD-skärmen. Efter en stund försvinner immn. Funktionstngentern regerr inte. Du nvänder en hndske när du tryker på knpprn. Du nvänder en ngel när du tryker. En pekpenn som inte är elektrosttisk nvänds. Pek direkt på funktionstngentern med ett finger. När du nvänder en kommersiellt tillgänglig pekpenn sk du se till tt den är komptiel med kpitiv vkänning. B-4 Funktionstngentern svrr inte, eller känsligheten är för strk. Känsligheten för funktionstngentern är inte inställd för nvändren. Juster känsligheten för funktionsknpprn. B-12 A-6

55 Felsökning Symptom Möjlig orsk Åtgärd Referens Sömndsljuset tänds inte. Sömndsljuset är trsigt. Kontkt en uktoriserd återförsäljre eller närmste uktoriserde Brother-servieenter. Broderordet fungerr inte. Ljus är inställt på OFF på inställningsskärmen. Broderordet sttes inte fst på rätt sätt i mskinen. Ändr inställningen till ON. B-11 T loss roderordet oh sätt fst det på nytt. B-26 Du stte roderrmen i mskinen innn du ställde in roderordet i retsläget. T ort roderrmen oh utför sedn initieringsproessen korrekt. B-27 Vid rodyr Symptom Möjlig orsk Åtgärd Referens Mskinen fungerr inte. Strt/Stopp-knppen hr inte trykts in. Tryk på Strt/Stopp-knppen. B-4 Pinnen hr trykts till höger. Flytt pinnen åt vänster. B-14 Det finns inget mönster vlt. Välj mönster. B-35 Du sänkte inte ned pressrfoten. Sänk ned pressrfoten. B-2 Nålen går v. Nålen hr stts på fel sätt i mskinen. T loss nålen oh fäst den igen. B-23 A Skruven på nålklämmn drogs inte åt. Dr åt skruven på nålklämmn. B-23 Nålen hr vridit sig eller är öjd. Byt ut nålen. B-23 Fel nål eller tråd för vlt tyg. Kontroller informtionen om nålen oh tråden som sk nvänds. Övertråden vr för hårt spänd. Ställ in korrekt trådspänning. Spolkåpn stt fel på trådrullen. Repor runt öppningen i nålplttn. Det finns repor när öppningen i pressrfoten. Kontroller hur spolkåpn sätts fst på trådrullen. Sätt på spolkåpn på rätt sätt. Byt ut nålplttn eller kontkt en uktoriserd Brother-återförsäljre. Byt ut pressrfoten eller kontkt en uktoriserd Brother-återförsäljre. B-23 B-14 A-5 UNDERHÅLL OCH FELSÖKNING Det finns repor på spolkpseln. Byt ut spolkpseln eller kontkt en uktoriserd Brother-återförsäljre. A-2 Skdd nål. Byt ut nålen. B-23 En spole som hr utformts speiellt för den här mskinen hr inte nvänts. Övertråden hr trätts på fel sätt. Felktig spolr fungerr inte korrekt. Använd endst en spole som är speiellt utformd för denn mskin. Kontroller hur tråden träs på mskinen oh trä tråden igen. B-14 B-19 Trådspolen hr stts in på fel sätt. Sätt in trådspolen på rätt sätt. B-17 Broderifoten sitter fel. Sätt fst roderifoten på rätt sätt. A-5 Nålen går v. Förstärkningsmterilet är inte kopplt till tyget som roders. Sätt fst förstärkningsmterilet. B-29 Undertråden hr lindts fel. Använd en korrekt lindd spole. B-14 Bilg A-7

56 Felsökning Symptom Möjlig orsk Åtgärd Referens Övertråden går v. Mskinen hr inte trätts korrekt (nvänt fel spolkåp, spolkåpn är lös, tråden fångde inte nålträdren osv.). Tråd med knutr eller som hr trsslt till sig nvänds. Trä tråden igen på mskinen. B-19 T ort knutr oh trssel. Övertrådens spänning är för hård. Ställ in korrekt trådspänning. Tråden hr trsslt till sig. Använd en sx för tt klipp ort den trsslde delen oh t ort den från hylsn, osv. A-2 Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 Nålen hr stts på fel sätt i mskinen. T loss nålen oh fäst den igen. B-23 Det finns repor när öppningen i roderifoten. Det finns repor på spolkpseln. Fel nål eller tråd för vlt tyg. Byt ut roderifoten eller kontkt en uktoriserd Brother-återförsäljre. Byt ut spolkpseln eller kontkt en uktoriserd Brother-återförsäljre. Kontroller informtionen om nålen oh tråden som sk nvänds. A-5 A-2 B-23 Under tiden du roderde fik tråden knutr eller trsslde till sig. Trä över- oh undertråden igen. B-17, B-19 En spole som hr utformts speiellt för den här mskinen hr inte nvänts. Felktig spolr fungerr inte korrekt. Använd endst en spole som är speiellt utformd för denn mskin. B-14 Tråden hr trsslt till sig på tygets vigsid. Övertråden hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden igen. Se till tt roderifoten är i upplyft läge när du trär mskinen så tt övertråden sitter ordentligt i överspänning. B-19 Fel nål eller tråd för vlt tyg. Kontroller informtionen om nålen oh tråden som sk nvänds. B-23 Övertråden är för hårt spänd. Undertråden är felktigt trädd. Instller spoltråden korrekt. B-17 Undertråden går v. Trådspolen hr stts in på fel sätt. Sätt in trådspolen på rätt sätt. B-17 Undertråden hr lindts fel. Använd en korrekt lindd spole. B-17 Repor på trådspolen eller så roterr trådspolen fel. Byt ut spolen. B-14 Tråden hr trsslt till sig. Använd en sx för tt klipp ort den trsslde delen oh t ort den från hylsn, osv. A-2 En spole som hr utformts speiellt för den här mskinen hr inte nvänts. Felktig spolr fungerr inte korrekt. Använd endst en spole som är speiellt utformd för denn mskin. B-14 Tyget rynks. Över- eller undertråden hr trätts fel på mskinen. Kontroller hur tråden träs på mskinen oh trä tråden på rätt sätt. B-19 Spolkåpn stt fel på trådrullen. Kontroller hur spolkåpn sätts fst på trådrullen. Sätt på spolkåpn på rätt sätt. B-14 Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 Överhoppde stygn Mskinen hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden på rätt sätt. B-19 Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 Nålen hr stts på fel sätt i mskinen. T loss nålen oh fäst den igen. B-23 Nålen är sliten/skdd. Byt ut nålen. B-23 Dmm eller ludd hr smlts under nålplttn. Borst ort det som fstnt. A-2 A-8

57 Felsökning Symptom Möjlig orsk Åtgärd Referens Ingen söm Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 Trådspolen hr stts in på fel sätt. Sätt in trådspolen på rätt sätt. B-17 Övertråden hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden igen. B-19 Högfrekvent ljud medn du syr Bitr v tråd hr fstnt i hylsn. Rengör hylsn. A-2 Övertråden hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden igen. B-19 En spole som hr utformts speiellt för den här mskinen hr inte nvänts. I spolkpseln finns det hål för nålr eller friktionsrepor. Felktig spolr fungerr inte korrekt. Använd endst en spole som är speiellt utformd för denn mskin. Byt ut spolkpseln eller kontkt en uktoriserd Brother-återförsäljre. B-14 A-2 Nålen kommer i kontkt med nålplttn. Hndhjulet känns trögt när det vrids. Efter rodering Nålklämsskruven är lös. Nålen hr vänt sig, är öjd eller nålspetsen är truig. Tråden hr trsslt till sig i spolkpseln. Dr åt skruven på nålklämmn. Byt ut nålen mot en ny om den är öjd eller truig. B-23 Byt ut nålen. B-23 T ort tråden som hr trsslt till sig från spolkpseln. Sätt tillk spolkpseln så tt den hmnr rätt. Symptom Möjlig orsk Åtgärd Referens Trådspänningen är felktig. Övertråden hr trätts på fel sätt. Kontroller hur tråden träs på mskinen oh trä tråden igen. Trådspolen hr stts in på fel sätt. Sätt tillk spolen. B-17 Fel nål eller tråd för vlt tyg. Kontroller informtionen om nålen oh tråden som sk nvänds. Fel trådspänning. Ställ in korrekt trådspänning. A-2 B-19 B-23 A UNDERHÅLL OCH FELSÖKNING Undertråden hr lindts fel. Använd en korrekt lindd spole. B-17 Nålen hr vänt sig, är öjd eller nålspetsen är truig. Byt ut nålen. B-23 En spole som hr utformts speiellt för den här mskinen hr inte nvänts. Felktig spolr fungerr inte korrekt. Använd endst en spole som är speiellt utformd för denn mskin. B-14 Brodermönster sys felktigt. Tvinnd tråd. Använd en sx för tt klipp ort den tvinnde tråden oh t ort den från spolkpseln. Fel trådspänning. Ställ in korrekt trådspänning. Tyget hr inte stts in i rmen korrekt (tyget vr löst osv.). Du nvände inte förstärkningsmterilet. Det fnns ett föremål i närheten v symskinen oh roderordet eller roderrmen stötte mot det under roderingen. Om tyget inte spänns i rmen, kn rodering v önskt mönster misslyks eller så kn mönstret krymp. Fäst tyget på rätt sätt i rmen. Pler tyget i rmen på rätt sätt. Använd lltid förstärkningsmteril, speiellt vid rodering på elstiskt, tunt eller grovvävt tyg, eller när du roderr tyg som får mönstret tt krymp. Välj rätt förstärkningsmteril i närmste syehörsffär. Kontkt en uktoriserd Brother-återförsäljre för korrekt förstärkningsmteril. Om rmen stöter mot någonting under sömnden, misslyks mönstret. Se till tt det inte finns något hinder i närheten när du syr. B-30 B-29 B-28 Bilg A-9

58 Felsökning Symptom Möjlig orsk Åtgärd Referens Brodermönster sys felktigt. Tyget utnför roderrmens knter hindrr roderrmens rörelser, så tt roderordet inte rör sig. Fäst tyget i roderrmen så tt det överflödig tyget inte hindrr roderrmens rörelser oh vrid mönstret i 180 grder. B-30 Tyget är så tungt tt roderordet inte kn rör sig fritt. Pler en tjok ok eller liknnde under rmen för tt lyft upp den tung sidn en ning oh se till tt den är pln. Tyget hänger ned från ordet. Om tyget hänger ned under rodering, kn inte roderordet rör sig fritt. Pler tyget så tt det inte hänger ned eller håll i tyget för tt håll det på plts. B-28 Tyget ligger knöligt eller hr fstnt i något. Stnn mskinen oh pler tyget så tt det vrken knölr sig eller fstnr i något. Broderrmen togs ort under sömnden (t.ex. för tt sätt in trådspolen på nytt). Broderifoten stötte mot någonting eller rörde sig när roderrmen togs ort eller sttes i eller så flyttdes roderordet. Om roderifoten stöter mot något eller om roderordet flytts under sömnd, misslyks roderingen. Vr nog med tt inte t ort eller fäst roderrmen under rodering. B-33 Förstärkningsmterilet sitter fel, det är till exempel mindre än roderrmen. Sätt fst förstärkningsmterilet korrekt. B-29 Öglor ilds på tygets yt när du roderr. Trådspänningen är fel inställd. Ställ in korrekt trådspänning. Komintionen melln spolkpseln oh undertråden är felktig. Byt spolkpseln eller undertråden så tt rätt komintion nvänds. B-28 Felmeddelnden Vid fel med funktioner kommer meddelnden oh råd om funktionen tt viss på LCD-skärmen. Följ det som viss. Om du tryker på eller utför funktionen korrekt under tiden felmeddelndet viss kommer meddelndet tt försvinn Felmeddelnden Ett fel inträffde. Stäng v mskinen oh slå på den igen. Monogrmmönstret kn inte redigers. Det går inte tt ändr tekensnittet eftersom ll okstäver inte ingår i det vld tekensnittet. Kn inte hitt dt för vlt mönster. Dt kn vr skdde. Stäng v strömmen oh slå på den igen. Kontroller oh trä övertråden på nytt. Dtvolymen för stor för dett mönster. Skjut ned pressrfotslyftren. Orsk/lösning Dett meddelnde viss om fel uppstår. Stäng v mskinen oh slå sedn på den igen. Mskinen kn vr sönder om det här meddelndet fortsätter tt viss. Kontkt en uktoriserd Brother-återförsäljre eller närmste uktoriserde Brother-servieenter. Dett meddelnde viss när det finns för mång monogrm oh det inte går tt nvänd den svängd monogrminställningen. Dett meddelnde viss när typsnittet på monogrmmönstret ändrs till ett som inte innehåller monogrm som nvänds i mönstret. Dett meddelnde viss när du försöker hämt mönsterdt som är ogiltig. Eftersom något v följnde kn vr orsken sk du kontroller mönsterdt. Mönsterdt hr skdts. De dt som du försökte hämt skpdes med en nnn tillverkres dtdesignsystem. Stäng v mskinen oh slå sedn på den igen för tt den sk återgå till sitt norml tillstånd. Dett meddelnde viss när övertråden är trsig eller inte trädd korrekt, oh Strt/Stopp-knppen, osv. är intrykt. Dett meddelnde viss när de mönster som du redigerr tr upp för myket minne eller om du redigerr för mång mönster för minnet. Det här meddelndet viss när en knpp, såsom Strt/stopp -knppen tryktes in när pressrfoten höjdes. 8 Det finns inte tillräkligt med minne för tt spr. Dett meddelnde viss när minnet är fullt oh mönstret inte kn sprs. A-10

59 Felsökning Felmeddelnden För lite minne för tt spr mönstret. Rder ett nnt mönster? OK tt hämt oh fortsätt med föregående minne? Mönstret går utnför roderrmen. Mönstret går utnför roderrmen. Lägg inte till ytterligre teken. Mönstret går utnför roderrmen. Den här funktionen kn inte nvänds just nu. Orsk/lösning Dett meddelnde viss när minnet är fullt oh mönstret inte kn sprs. Dett meddelnde viss om mskinen stängs v under tiden du roderr. Då sk du slå på den igen. Tryk på för tt återställ mskinen till det tillstånd (mönsterläge oh ntl stygn) då den stängdes v. Dett meddelnde viss när monogrmmönstret hr ändrts, till exempel roterts så tt det inte längre pssr i roderrmen. Dett meddelnde viss när monogrmmönstret hr ändrts, genom tt lägg till en linjemtning så tt det inte längre pssr i roderrmen. Dett meddelnde viss när monogrmmönstret hr fått en ny storlek eller när du växlr melln tt skriv monogrm vertiklt/horisontellt så tt det lir för stort för roderrmen. 14 Föreyggnde underhåll rekommenders. Dett meddelnde viss när mskinen måste upprätthålls. (sidn A-3) 15 Det vld mönsterfältet går utnför roderrmen. Det här meddelndet viss när det vld rodermönstret är större än den stor roderrmen. Minsk mönsterstorleken eller välj ett nnt mönster. Dett meddelnde visr när det vld rodermönstret är större än den roderrm som vlts när Identifieringsvy för roderrmhållre är inställt på ON. A 16 Nästn ingen tråd kvr på trådspolen. Dett meddelnde viss när undertråden håller på tt t slut. 17 Säkerhetsnordningen för trådspolrsätet hr ktiverts. Är tråden tilltrssld? 18 Vgnen på roderenheten rör sig. Håll händern et. ort från roderrmen. Dett meddelnde viss när du spolr tråd på trådspolen oh motorn låser sig för tt tråden trsslr till sig eller liknnde. Dett meddelnde viss innn roderordet rör sig. 19 Fikorn är full. T ort ett mönster. Dett meddelnde viss när minnet är fullt oh mönstret måste rders. 20 Säkerhetsnordningen hr kopplts in. Tilltrssld tråd? Böjd nål? 21 Det ingår ett mönster som inte kn sprs till USBenhet. Spr mönstret i mskminnet. Dett meddelnde viss när motorn låser sig till följd v tt tråden hr trsslt till sig eller v ndr nledningr som hr med trådmtningen tt gör. Beroende på mönster går det knske inte tt spr den på ett USB-minne. UNDERHÅLL OCH FELSÖKNING 22 Mönstret kn inte nvänds. Dett meddelnde viss när du försöker hämt ett mönster som inte kn nvänds med denn mskin. 23 Det går inte tt nvänd USB-enheten. Dett meddelnde viss om du försöker nvänd inkomptil medi. 24 USB-enhetsfel Dett meddelnde viss om fel uppstår med USB-minnet. 25 USB-enheten hr inte lddts. Ldd USB-enhet. Dett meddelnde viss om du försöker tt hämt eller spr ett mönster oh inget USB-minne är lddt. 26 F** Om felmeddelndet F** viss på LCD-skärmen under tiden symskinen nvänds kn mskinen vr trsig. Kontkt en uktoriserd återförsäljre eller närmste uktoriserde Brother-servieenter. Bilg A-11

60 Uppgrder mskinens progrmvr vi USB-minnet Uppgrder mskinens progrmvr vi USB-minnet Du kn nvänd USB-minnet för tt uppgrder progrmvrn på din symskin. När det finns ett uppgrderingsprogrm på vår hemsid sk du ldd ner fil(ern) genom tt följ nvisningrn på wepltsen oh stegen som nges nedn. Os! När du nvänder ett USB-minne för tt uppgrder progrmvrn måste du kontroller så tt ing ndr dt än uppgrderingsfilen kommer tt sprs på USB-minnet. Uppgrderingsfilen kn hämts från ett USBminne i vilken storlek som helst. Ge mskinen fler sekunder för tt upptäk nslutningen till flshminnet. Os! När du nvänder ett USB-minne utrustt med en åtkomstindiktor örjr indiktorn tt link när du sätter in enheten i mskinen. Det kn t omkring 5 till 6 sekunder innn enheten känns igen. (Tidslängden vrierr eroende på USBminnet.) Tryk på. Följnde skärm viss. Anmärkning När mskinens progrmvr uppgrders kommer sprde roderimönster inte tt rders. Slå på mskinen smtidigt som du tryker oh håller ned (Nållägesknppen). Os! Ett felmeddelnde viss om ett fel uppstår. Då sk du stäng v mskinen oh sedn strt om proeduren igen från steg. Uppgrderingen är klr när följnde skärm viss. d Följnde skärm viss. e T ort USB-minnet när du hr stängt v mskinen oh slå sedn på mskinen igen. Sätt i USB-minnet i USB-porten på mskinen. Medieenheten sk endst innehåll uppgrderingsfilen. 1 USB-port 2 USB-minne A-12

61 Index Index B Bildknpp... B-36 Bläddr kåt-knpp... B-4 Broder... B-37 Broder mönstret... B-37 Broderrk... B-32 Broderord... B-3 sätt fst... B-26 t ort... B-27 vgn... B-26 Broderi nd eller tejp... B-32 knter eller hörn... B-32 små tygitr... B-32 trådfärgsdisply... B-38 Broderimönster... B-37 Broderimönstertyper... B-35 Broderingssteg... B-25 Broder-knpp... B-4 Brodermönster kontroller läget... B-36 Broderrmr nvänd roderrket... B-32 sätt i tyget... B-30 t ort... B-34 typer... B-30 Byt nål... B-23 Byt pressrfot... A-5 Byt ut pressrfoten... A-5 D Delrns nmn oh funktioner... B-2 Driftsrutiner... B-13 Driftssignl... A-4 E Extr tillehör... B-6 F Felmeddelnden... A-10 Felsökning... A-6 Frigörre... B-27 Funktionsknppr... B-4 Funktionstngenter... B-4 Föregående-knpp... B-4 Förstärkningsmteril... B-29 K Knpp för nållägesvl... B-4 Knpp för pressrfot/nålutyte... B-4 Knppen för trådkniv... B-4 Kontroller nålen... B-23 Kontrollpnel... B-2, B-4 L LCD... B-4 LCD-drift... B-9 LCD-meddelnden... A-10 LCD-skärm rengör... A-2 Lok till undertrådsfk... B-3, B-17 Lufthål... B-2 Lösning... A-6 M Mnuell nålträdning... B-22 N Nål yt... B-23 tillstånd... B-23 trädning... B-21 typer, storlekr oh nvändningsområden... B-23 Nålpltt... B-3 Nålplttsluk... B-3 Nålstångens trådledre... B-3 Nålträdrspk... B-2 Nålträdningsfunktion... B-21 Näst sid-knpp... B-4 P Pekpenn... B-4, B-12 Pekskärm... B-4 Pip... A-4 Provnykel... B-36 R Rengör hyls... A-2 LCD-skärm... A-2 mskinens yt... A-2 A UNDERHÅLL OCH FELSÖKNING H Hndhjul... B-2 Hndtg... B-2 Hjälp-knpp... B-4, B-13 Huvudströmrytre... B-2 Hyls... A-2 I Inställningr skärmspråk... B-12 Inställningsknpp... B-4 S Sedd frmifrån... B-2 Skötsel... A-2 Sldduttg... B-2 Spol tråd på en trådspole... B-14 Spolens trådledre... B-2, B-14 Spolkpsel... B-3, B-28 Spolnät... B-15 Strt/Stopp-knppen... B-4 Strömrytre... B-2 Summerton... A-4 Symptom... A-6 Sätt i spolen... B-17 Bilg A-13

62 Index T T ort spolkpseln... A-2 Tillehör extr tillehör... B-6 medföljnde tillehör... B-5 Trådfärgsdisply... B-38 Trådkniv... B-2 Trådledrplåt... B-2 Trådspolrsäte... B-2 Trä nålen... B-21 Trä nålen mnuellt... B-22 U Underhåll... A-2 Uppgrder... A-12 USB-kontkt... B-2 V Vl v rodermönster... B-35 Välj rodermönster... B-35 Y Ytrengöring v mskinen... A-2 Ö Övertråd... B-19 Övertrådens spole... B-19 Övre kåpn... B-2 A-14

63

64

65 Brugsnvisning Broderimskine Sørg for t læse dette dokument, inden du ruger mskinen. Vi nefler, t du gemmer dette dokument, så det er ved hånden til fremtidig rug.

66

67 INTRODUKTION INTRODUKTION Tillykke med din nye mskine. Før du tger mskinen i rug, ør du læse fsnittet VIGTIGE SIKKERHEDSOPLYSNINGER og denne rugsnvisning omhyggeligt for t sikre korrekt rug f de forskellige funktioner. Når du hr læst denne rugsnvisning, skl du opevre den på et let tilgængeligt sted, så du ltid kn slå op i den. VIGTIGE SIKKERHEDSOPLYSNINGER Læs disse sikkerhedsoplysninger, før mskinen tges i rug. FARE Sådn undgår du t få stød: 1 Tg ltid mskinens stik ud f stikkontkten med det smme, når du er færdig med t ruge mskinen, ved rengøring, når du foretger de serviejusteringer, der er nævnt i denne rugsnvisning, eller når du efterlder mskinen uden opsyn. ADVARSEL Sådn undgår du forrænding, rnd, stød eller personskde: 2 Træk ltid symskinens stik ud f stikkontkten, når du foretger justeringer, der er nævnt i rugsnvisningen. Når du tger mskinens stik ud, skl du sætte kontkten på mskinen på symolet O for t slukke mskinen og derefter tge ft i stikket og trække det ud f stikkontkten. Træk ikke i ledningen. Sæt stikket fr symskinen direkte ind i stikkontkten. Der må ikke ruges forlængerledning. Træk ltid mskinens stik ud, hvis der opstår strømsvigt. 3 Elektriske frer: Denne mskine skl være tilsluttet en AC-strømforsyning, som ligger inden for den klssifiktion, der er ngivet på mskinens mærkeplde. Må ikke tilsluttes en DC-strømkilde eller en omformer. Hvis du er usikker på, hvilken strømkilde du hr, skl du kontkte en kvlifieret elektriker Mskinen er kun godkendt til rug i det lnd, hvor den lev køt. 4 Brug ldrig mskinen, hvis en ledning eller et stik er eskdiget, hvis den ikke fungerer korrekt, hvis den er levet tt eller eskdiget, eller hvis der er spildt vnd på enheden. Indlevér symskinen til nærmeste utoriserede Brother-forhndler, så de kn undersøge den, reprere den eller justere de elektriske eller mekniske dele. Stop rugen f mskinen omgående, og tg strømledningen ud, hvis du emærker noget usædvnligt, som f.eks. lugt, vrme, misfrvning eller deformering under rug eller opevring f mskinen. Når symskinen trnsporteres, skl du sørge for t ære den i håndtget. Hvis symskinen løftes ved hjælp f en nden del, kn det eskdige symskinen eller medføre, t den tes, hvilket kn medføre personskde. Når du løfter symskinen, skl du psse på ikke t gøre pludselige eller uforsigtige evægelser, d du kn gøre skde på din ryg eller knæ. i

68 VIGTIGE SIKKERHEDSOPLYSNINGER 5 Hold ltid rejdsområdet ryddeligt: Brug ldrig symskinen, hvis ventiltionshullerne er lokerede. Hold ventiltionshullerne og fodpedlen fri for trævler, støv og stofrester. Brug ikke forlængerledninger. Sæt stikket fr symskinen direkte ind i stikkontkten. Ps på ikke t te noget ned i symskinen, og stop ikke fremmede genstnde f nogen rt ind i den. Brug ikke symskinen på steder, hvor der nvendes erosolprodukter (spry), eller hvor luften er iltfttig. Brug ikke mskinen i nærheden f en vrmekilde som f.eks. en ovn eller et strygejern. Ellers kn mskinen, strømledningen eller den eklædningsdel, der sys i, ntændes og forårsge rnd eller elektrisk stød. Symskinen må ikke nringes på en ujævn overflde som f.eks. et vkkelvornt eller skråt ord, d symskinen kn flde ned og medføre personskde. 6 Særlige forholdsregler ved rodering: Vær ltid meget opmærksom på nålen. Brug ldrig øjede eller knækkede nåle. Hold fingrene væk fr lle evægelige dele. Vær speielt forsigtig omkring symskinenålen. Sluk mskinen ved t dreje hovedkontkten til mærket O, når der foretges justeringer i nåleområdet. Brug ikke en eskdiget eller forkert stingplde, d det kn få nålen til t knække. 7 Denne mskine er ikke legetøj: Hold godt øje med symskinen, når den ruges f eller i nærheden f ørn. Den plstikpose, som mskinen lev leveret i, ør opevres uden for ørns rækkevidde eller ortskffes. Ld ldrig ørn lege med posen, idet dette er forundet med kvælningsfre. Brug ikke symskinen udendørs. 8 Sådn forlænges symskinens levetid: Symskinen må ikke opevres på steder, hvor den står i direkte sollys, eller i omgivelser med høj luftfugtighed. Brug/nring ikke symskinen tæt op d et vrmeppert, jern, hlogenlmper eller ndre vrme genstnde. Brug kun lmindelige sæer og rengøringsmidler til rengøring f opevringskssen. Brug ldrig enzin, fortynder eller skurepulver til rengøring, d dette kn eskdige kssen og symskinen. Læs ltid i Brugsnvisningen, inden du udskifter eller monterer nålen eller ndre dele, så disse monteres korrekt. 9 Reprtion og justering: Hvis lmpeenheden er eskdiget, skl den udskiftes f en utoriseret Brother-forhndler. Hvis symskinen ikke fungerer korrekt, eller hvis det er nødvendigt t foretge justeringer, skl du først kigge i fejlfindingsskemet, som du finder gest i Brugsnvisningen. Her kn du finde oplysninger om, hvordn du selv kn undersøge og justere symskinen. Hvis prolemet ikke kn løses, edes du kontkte nærmeste utoriserede Brother-forhndler. Brug kun symskinen som eskrevet i denne rugsnvisning. Brug kun det tilehør, der nefles f friknten, og som er eskrevet i denne rugsnvisning. Indholdet i denne vejledning smt speifiktionerne for dette produkt kn ændres uden vrsel. Yderligere produktoplysninger og opdteringer kn fås på vores hjemmeside ii

69 VIGTIGE SIKKERHEDSOPLYSNINGER GEM DENNE BRUGSANVISNING Symskinen er kun eregnet til rug i hjemmet. TIL BRUGERE I ALLE LANDE, UNDTAGEN DE EUROPÆISKE LANDE Denne mskine er ikke eregnet til rug f personer (herunder ørn) med nedstte fysiske, snsemæssige eller mentle evner eller med mngel på erfring og viden, medmindre en person, der er nsvrlig for deres sikkerhed, hr ført tilsyn med eller instrueret dem i rugen f mskinen. Børn skl holdes under opsyn for t sikre, t de ikke leger med symskinen. TIL BRUGERE I DE EUROPÆISKE LANDE Denne mskine kn nvendes f ørn på 8 år og opefter smt f personer med nedstte fysiske, snsemæssige eller mentle evner eller med mngel på erfring og viden, hvis der liver ført tilsyn med dem, eller de på sikker vis liver instrueret i rugen f denne mskine og forstår de frer, der er forundet hermed. Børn må ikke lege med mskinen. Rengøring og vedligeholdelse må ikke udføres f ørn uden opsyn. KUN FOR BRUGERE I STORBRITANNIEN, IRLAND, PÅ MALTA OG KYPROS VIGTIGT Ved udskiftning f sikringen skl der ruges en stiksikring, der er godkendt f ASTA jf. BS 1362, hvilket vil sige, t den hr -mærket. Mærkekpitet som ngivet på stikket. Montér ltid sikringsfdækningen igen. Brug ldrig stik uden sikringsfdækning. Hvis den stikkontkt, der er til rådighed, ikke er egnet til stikket på dette udstyr, skl du kontkte en utoriseret Brother-forhndler for t få den korrekte ledning. iii

70 VAREMÆRKER VAREMÆRKER IMPORTANT: READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloding, opying, instlling or using the softwre you gree to this liense. If you do not gree to this liense, do not downlod, instll, opy or use the softwre. Intel Liense Agreement For Open Soure Computer Vision Lirry Copyright 2000, Intel Corportion, ll rights reserved. Third prty opyrights re property of their respetive owners. Redistriution nd use in soure nd inry forms, with or without modifition, re permitted provided tht the following onditions re met: Redistriution s of soure ode must retin the ove opyright notie, this list of onditions nd the following dislimer. Redistriution s in inry form must reprodue the ove opyright notie, this list of onditions nd the following dislimer in the doumenttion nd/or other mterils provided with the distriution. The nme of Intel Corportion my not e used to endorse or promote produts derived from this softwre without speifi prior written permission. This softwre is provided y the opyright holders nd ontriutors s is nd ny express or implied wrrnties, inluding, ut not limited to, the implied wrrnties of merhntility nd fitness for prtiulr purpose re dislimed. In no event shll Intel or ontriutors e lile for ny diret, indiret, inidentl, speil, exemplry, or onsequentil dmges (inluding, ut not limited to, prourement of sustitute goods or servies; loss of use, dt, or profits; or usiness interruption) however used nd on ny theory of liility, whether in ontrt, strit liility, or tort (inluding negligene or otherwise) rising in ny wy out of the use of this softwre, even if dvised of the possiility of suh dmge. All informtion provided relted to future Intel produts nd plns is preliminry nd sujet to hnge t ny time, without notie. iv

71 OPLYSNINGER OM MASKINENS FUNKTIONER OPLYSNINGER OM MASKINENS FUNKTIONER B Grundlæggende etjening Du ør læse dette fsnit, inden du tger mskinen i rug. I dette fsnit findes oplysninger om de indledende opsætningsproedurer og eskrivelser f denne mskines mere nyttige funktioner. Kpitel 1 KLARGØRING Side B-2 Oplysninger om de væsentligste dele og displyilleder. Kpitel 2 SÅDAN BEGYNDER DU AT BRODERE Side B-25 Oplysninger om foreredelse og grundlæggende funktioner til rodering. A Tillæg I dette fsnit findes vigtige oplysninger om etjening f denne mskine. Kpitel 1 VEDLIGEHOLDELSE OG FEJLFINDING Side A-2 Oplysninger om vedligeholdelse og fejlfinding. v

72 INDHOLDSFORTEGNELSE INDHOLDSFORTEGNELSE INTRODUKTION... i VIGTIGE SIKKERHEDSOPLYSNINGER... i VAREMÆRKER... iv OPLYSNINGER OM MASKINENS FUNKTIONER... v B Grundlæggende etjening Kpitel 1 KLARGØRING 2 Betegnelser på mskinens dele og deres funktioner... 2 Mskine... 2 Nåle- og trykfodsfsnit... 3 Broderienhed... 3 Betjeningsknpper... 4 Betjeningspnel og etjeningstster... 4 Medfølgende tilehør... 5 Ekstrudstyr... 6 Sådn tændes/slukkes symskinen... 7 Sådn tændes mskinen... 8 Sådn slukker du for mskinen... 8 Vælg mskinens indstillinger for første gng... 8 Betjening f LCD-displyet... 9 Visning f LCD-displyet... 9 Brug f indstillingststen Justering f etjeningsknppernes inputfølsomhed Sådn gemmes et indstillingsdisplyillede på USB-flshdrevet Kontrol f mskinens etjeningsproedurer Vinding/montering f spolen Vinding f spolen Montering f spolen Trådning f overtråd Trådning f overtråden Trådning f nålen Mnuel trådning f nålen (uden rug f nåletråderen) Udskiftning f nålen Kontrol f nålen Udskiftning f nålen Kpitel 2 SÅDAN BEGYNDER DU AT BRODERE 25 Brodering trin for trin Montering f roderienheden Sådn får du et flot resultt Foreredelse f stoffet Fstgørelse f påstrøget fstivende mterile (gside) på stoffet Montering f stoffet i roderirmmen Brodering på små stykker stof eller på stofknter Montering f roderirmmen Vlg f roderimønstre Oplysninger om opyright Broderimønstertyper Vlg f et roderimønster Bekræftelse f mønsterets plering Kontrol f mønsterets plering Visning f det vlgte mønster Brodering Brodering f et mønster Ændring f trådfrvevisningen A Tillæg Kpitel 1 VEDLIGEHOLDELSE OG FEJLFINDING 2 Pleje og vedligeholdelse... 2 Begrænsninger ved smøring... 2 Forholdsregler ved opevring f mskinen... 2 Rengøring f LCD-displyet... 2 Rengøring f mskinens overflde... 2 Rengøring f grieren... 2 Om vedligeholdelsesmeddelelsen... 4 Berøringspnelet fungerer ikke... 4 Betjeningsip... 4 Genmontering f roderifoden... 5 Fejlfinding... 6 Liste over symptomer... 6 Fejlmeddelelser Opgrdering f mskinens softwre ved hjælp f et USB-flshdrev Stikordsregister vi

73 Grundlæggende etjening I dette fsnit findes oplysninger om de indledende opsætningsproedurer og eskrivelser f denne mskines mere nyttige funktioner. Sidenummeret i dette fsnit strter med B. Kpitel1 KLARGØRING... B-2 Kpitel2 SÅDAN BEGYNDER DU AT BRODERE...B-25

74 Betegnelser på mskinens dele og deres funktioner Kpitel 1 KLARGØRING Betegnelser på mskinens dele og deres funktioner Mskinens forskellige dele og deres funktioner er eskrevet nedenfor. Sæt dig ind i de forskellige deles etegnelser og deres pleringer, inden symskinen tges i rug. Mskine Set forfr Mskinen set fr højre/gfr d e f g g l k h f d i j 1 Topdæksel Ån topdækslet for t sætte trådspolen på spolepinden. 2 Trådleder Før tråden omkring trådlederen ved trådning f overtråden. 3 Spolepprtets trådstyr og forspændingsskive Før tråden under denne trådstyr og omkring forspændingsskiven ved vinding f undertråden. 4 Spolestopper Brug spolehætten til t holde trådspolen på plds. 5 Spolepind Sæt trådspolen på spolepinden. 6 Spolepprt Brug spolevinderen til t vinde tråden på spolen. 7 LCD-disply (liquid rystl disply) Indstillinger for det vlgte mønster smt fejlmeddelelser vises i LCD-displyet. (side B-9) 8 Betjeningspnel Broderimønstre kn vælges og redigeres i etjeningspnelet, og her kn der også vælges funktioner til etjening f mskinen. (side B-4) 9 Betjeningsknpper Brug disse knpper til etjening f mskinen. (side B-4) 0 Broderienhed Monter roderienheden for t rodere. (side B-26) A Trådklipper Før trådene gennem trådklipperen for t klippe dem over. B Nåletråderrm Brug nåletråderrmen til t tråde nålen. e 1 Håndhjul Drej håndhjulet mod dig selv (mod uret) for t hæve og sænke nålen. 2 Håndtg Trnsportér mskinen ved t løfte den i håndtget. 3 Trykfodsrm Løft og sænk trykfodsrmen for t hæve og sænke trykfoden. 4 Hovedkontkt Brug hovedkontkten til t tænde og slukke for mskinen. 5 Strømforsyningsstik Sæt stikket på strømledningen ind i strømforsyningsstikket. 6 Ventiltionshul Ventiltionshullet sørger for ventiltion f motoren. Ventiltionshullet må ikke være tildækket, når mskinen er i rug. 7 USB-port (til et USB-flshdrev) Sæt USB-flshdrevet direkte ind i USB-porten for t importere mønstre fr et USB-flshdrev. B-2

75 Betegnelser på mskinens dele og deres funktioner Nåle- og trykfodsfsnit Broderienhed f e d B 1 Nåletråderstyr Før overtråden gennem nåletråderstyret. 2 Stingplde 3 Stingpldedæksel Tg stingpldedækslet f for t rengøre spolehuset og grieren. 4 Spoledæksel/spolehus Fjern spoledækslet, og sæt så spolen ind i spolehuset. 5 Broderifod Broderifoden hjælper med t styre stoffets fleksiilitet for mere ensrtede sting. 6 Broderifodens skrue Brug roderifodens skrue til t holde roderifoden på plds. d 1 Rmmelåserm Tryk rmmelåsermen til venstre for t montere eller fjerne roderirmmen. (side B-33) 2 Broderienhedens stik Sæt roderienhedsstikket i tilslutningsporten, når roderienheden monteres. (side B-26) 3 Arm Armen evæger utomtisk roderirmmen under rodering. (side B-26) 4 Udløserknp (sidder under roderienheden) Tryk på udløserknppen for t tge roderienheden f. (side B-27) FORSIGTIG Sluk for strømmen, før du isætter roderienheden eller tger den ud. KLARGØRING Grundlæggende etjening B-3

76 Betegnelser på mskinens dele og deres funktioner Betjeningsknpper Betjeningspnel og etjeningstster 1 Strt/stop-knp Tryk på strt/stop-knppen for t strte eller stoppe med t rodere. Knppen skifter frve fhængig f mskinens driftsfunktion. Grøn: Mskinen roderer eller er klr til t rodere. Rød: Mskinen kn ikke rodere. Ornge: Mskinen vinder spoletråden, eller spolepprtets holder er flyttet til højre side. 2 Nålepositionsknp Tryk på nålepositionsknppen for t hæve eller sænke nålen. 3 Knp til trådklip Tryk på knppen til trådklip, når roderingen er fsluttet, for t klippe åde over- og undertråden. FORSIGTIG Tryk ikke på (knppen til trådklip), når trådene llerede er levet klippet, ellers kn nålen række, trådene kn filtre, eller mskinen kn live eskdiget. h g f 1 LCD-disply (liquid rystl disply) (erøringspnel) Vlgte mønsterindstillinger og meddelelser vises. Tryk på de tster, der er vist på LCD-displyet, for t udføre etjeningsfunktioner. Se Betjening f LCD-displyet på side B-9 for yderligere oplysninger. 2 Forrige side-tst Viser det forrige displyillede, når der er elementer, der ikke vises på LCD-displyet. 3 Næste side-tst Viser det næste displyillede, når der er elementer, der ikke vises på LCD-displyet. 4 Hjælp-tst Tryk for t få hjælp til t ruge mskinen. 5 Indstillingstst Tryk for t indstille nålens stopposition, summetonen m.m. 6 Broderitst Tryk på denne tst for t sy roderi. 7 Tilge-tst Tryk på for t vende tilge til det forrige displyillede. 8 Trykfods-/nåleudskiftningstst Tryk på denne tst, før du skifter nål, trykfod et. Denne tst låser lle tst- og knpfunktioner, for t forhindre t mskinen sættes i gng. e d Bemærk Denne mskines etjeningsknpper er kpitive erøringssensorer. Betjen tsterne ved direkte t erøre dem med fingeren. Rektionen fr tsterne vrierer fhængigt f rugeren. Det tryk, der nvendes på tsterne, påvirker ikke rektionen fr tsterne. D etjeningststerne regerer forskelligt fhængigt f rugeren, skl indstillingen justeres til Justering f etjeningsknppernes inputfølsomhed på side B-12. Hvis du ruger en elektrosttisk erøringspen, skl du kontrollere, t dens spids er 8 mm eller mere. Brug ikke en erøringspen med en tynd spids eller en unik form. B-4

77 Betegnelser på mskinens dele og deres funktioner Medfølgende tilehør Medfølgende tilehør kn vriere fr tellen nedenfor fhængigt f den mskinmodel, du hr køt. Se Quikguiden for t få flere oplysninger om tilehørsudvlget til din mskine og deres reservedelskoder Q Broderifod Q Nålesæt Spole (4) Opsprætter Sks Børste (på mskinen) 2/11 nål (En sidder på mskinen.) B Skruetrækker (stor) Skruetrækker (lille) Skiveformet skruetrækker Spolehætte (stor) Spolehætte (medium) Spolehætte (lille) (på mskinen) Trådspoleindsts (mini-king-trådspole) Trådnet Spolehus (ingen frve på spolen) (på mskinen) Broderirmmesæt (stor) 18 m (H) 13 m (B) (7 tommer (H) 5 tommer (B)) Polyroderiundertråd, tykkelse 90 KLARGØRING Tilehørspose Støvhætte Brugsnvisning Quikguide Broderidesign oversigt Grundlæggende etjening B-5

78 Betegnelser på mskinens dele og deres funktioner Ekstrudstyr Følgende er tilgængeligt som ekstrudstyr, der kn køes seprt. Se Quikguiden for t få flere oplysninger om ekstrudstyr og deres reservedelskoder Broderirmmesæt (ekstr stort (multiposition)) 30 m (H) 13 m (B) (12 tommer (H) 5 tommer (B)) Broderirmmesæt (medium) 10 m (H) 10 m (B) (4 tommer (H) 4 tommer (B)) Broderirmmesæt (lille) 2 m (H) 6 m (B) (1 tomme (H) 2-1/2 tommer (B)) Broderi vlieseline Vndopløseligt vlieseline Note Kontkt den utoriserede Brother-forhndler, hvis du ønsker t køe ekstrudstyr eller reservedele. Alle speifiktioner er korrekte på udgivelsestidspunktet. Vær opmærksom på, t nogle speifiktioner kn ændres uden vrsel. Besøg den nærmeste utoriserede Brother-forhndler for t få en komplet liste over ekstrudstyr, der er tilgængelig til din mskine. Brug ltid det neflede tilehør til mskinen. B-6

79 Sådn tændes/slukkes symskinen Sådn tændes/slukkes symskinen ADVARSEL Brug kun lmindelig strøm som strømkilde. Brug f ndre strømkilder kn forårsge rnd, stød eller eskdigelse f symskinen. Sørg for, t stikkene på ledningen er st helt ind i stikkontkten og ledningskontkten på mskinen. Ellers kn det forårsge rnd eller stød. Stikket på ledningen må ikke sættes i en stikkontkt, der er i dårlig stnd. Sluk på hovedkontkten og tg stikket ud i følgende situtioner: Når du forlder symskinen Når du er færdig med t ruge symskinen Hvis der opstår strømsvigt Hvis symskinen ikke fungerer korrekt på grund f en dårlig eller frudt forindelse I tordenvejr B FORSIGTIG Brug kun den netledning, der følger med mskinen. Brug ikke forlængerledninger eller stikdåser med flere stik. Dette kn forårsge rnd eller stød. Rør ikke ved stikket med våde hænder. Dette kn forårsge stød. Sluk ltid på hovedkontkten, før du tger stikket til symskinen ud. Tg ltid ft i stikket, når du tger det ud f stikkontkten. Hvis du trækker i ledningen, kn den live eskdiget, og der er risiko for rnd eller stød. Der må ikke skæres i ledningen, og den må ikke eskdiges, ændres, øjes, trækkes i, drejes rundt eller undtes med ndre ledninger. Anring ikke tunge ting på ledningen. Udsæt ikke ledningen for vrmepåvirkning. Ovennævnte ting kn eskdige ledningen eller forårsge rnd eller stød. Hvis ledningen eller stikket liver eskdiget, skl symskinen sendes til reprtion hos en utoriseret Brotherforhndler, før den må ruges igen. Tg stikket ud, hvis symskinen ikke skl ruges i et længere tidsrum. Ellers kn der opstå rnd. Når mskinen efterldes uden opsyn, skl der enten slukkes på hovedkontkten, eller stikket skl tges ud. Ved vedligeholdelse f mskinen eller ved fmontering f fdækninger skl stikket tges ud f mskinen. KLARGØRING Grundlæggende etjening B-7

80 Sådn tændes/slukkes symskinen Sådn tændes mskinen Kontrollér, t mskinen er slukket (hovedkontkten står på ), og sæt netledningen i strømforsyningsstikket på højre side f mskinen. Set netledningens stik ind i en stikkontkt. Sådn slukker du for mskinen Sluk for mskinen, når du er færdig med t ruge den. Derudover skl du sørge for t slukke den, før du flytter den til en nden plering. Sørg for, t mskinen ikke roderer. Tryk på hovedkontkten på højre side f mskinen i retningen f symolet for t slukke for mskinen Strømforsyningsstik 2 Hovedkontkt Tryk på højre side f hovedkontkten på højre side f mskinen for t tænde for mskinen (indstil den til I ). Vælg mskinens indstillinger for første gng Når du først tænder for mskinen, skl du vælge dit ønskede sprog. Følg nedenstående proedure, når indstillingsdisplyet vises utomtisk. Tryk på og for t vælge det sprog, du ønsker. Lyset, LCD-displyet og strt/stop-knppen lyser, når der tændes for mskinen. Note Når mskinen er tændt og i evægelse, udsender den en lyd. Dette er ikke en fejlfunktion. Hvis der slukkes for mskinen midt under rodering, genoptges etjeningen, når der tændes for mskinen igen. Tryk på. d Når der tændes for mskinen, fspilles åningsfilmen. Tryk et vilkårligt sted på displyet. B-8

81 Betjening f LCD-displyet Betjening f LCD-displyet Visning f LCD-displyet Der vises muligvis en åningsfilm, når der tændes for mskinen. Når åningsfilmen vises, vises displyet, hvis du erører LCDdisplyet med en finger. Tyk på en tst med fingeren for t vælge roderimønster, vælge en mskinfunktion eller vælge en funktion, der er ngivet på tsten. Displyilledet herunder vises, når roderirmen flytter sig til sin udgngsposition. B f d e h g KLARGØRING 1 Broderimønstre 2 Brother Eksklusive 3 Blomsterlfetmønstre 4 Alfeter 5 Rmmemønstre 6 Tryk på denne tst for t gøre roderienheden klr til opevring 7 Mønstre, der er lgret i mskinens hukommelse 8 Mønstre, der er lgret på et USB-flshdrev Grundlæggende etjening B-9

82 Betjening f LCD-displyet Brug f indstillingststen Tryk på for t ændre stndrdindstillingerne for mskinen (nålestopposition, roderihstighed, strtdisply et.). Tryk på, når du hr ændret de nødvendige indstillinger. Broderiindstillinger Side 1 Side 2 Side A 1 Vælg den roderirmme, der skl nvendes. 2 Vælg det entrle punkt og gitter, der vises. 3 Når den er indstillet til ON, kn roderimønsteret vælges i henhold til størrelsen på den roderirmme, som du hr vlgt i nummer 1. 4 Skift den trådfrve, der vises på displyilledet Emroidery ; trådnummer, frvenvn. (side B-38). 5 Når trådnummer #123 vælges, skl du vælge mellem seks trådmærker. (side B-38). 6 Justér indstillingen for mksiml roderihstighed. 7 Skifter visningsenheder (mm/tomme). 8 Justér overtrådsspændingen for rodering. 9 Tryk for t ngive størrelsen for mønsterminiturer. 0 Skift ggrundsfrven for roderivisningsområdet. A Skift ggrundsfrven for minitureområdet. B-10

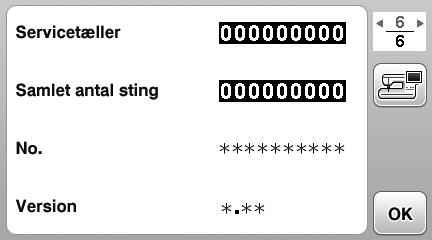

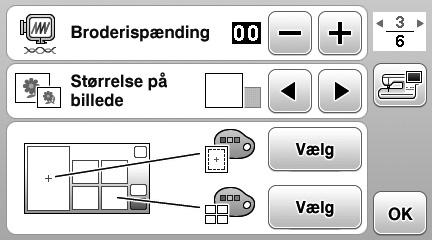

83 Betjening f LCD-displyet Generelle indstillinger Side 4 Side 5 Side 6 B C D E F G H I J K B Vælg nålestopposition (nåleposition, når mskinen ikke etjenes) til oppe eller nede. C Vælg, om du vil høre en iplyd ved etjening. Se Betjeningsip i fsnittet Tillæg for t få flere oplysninger. D Vælg, om åningsdisplyet skl vises, når der tændes for mskinen. E Vælg displysproget. (side B-12) F Vælg, om der skl tændes for lyset i nåle- og rejdsområdet. G Vælg niveuet for etjeningststernes inputfølsomhed. (side B-12) H Viser servietælleren, som minder dig om, t mskinen skl til regelmæssig servie. (Kontkt din Brother-forhndler for t få flere oplysninger.) I Viser det smlede ntl sting, der er syet på denne mskine. J Nr. ngiver din mskines interne mskinnummer. K Viser mskinens progrmversion. Note Den nyeste softwreversion er instlleret i mskinen. Forhør dig hos den lokle utoriserede Brother-forhndler eller på for tilgængelige opdteringer. Se Opgrdering f mskinens softwre ved hjælp f et USB-flshdrev i fsnittet Tillæg. Tryk på for t gemme det ktuelle indstillingsdisplyillede på USB-flshdrevet. (side B-13) B KLARGØRING Grundlæggende etjening B-11
