StyleView Hot Swap Power system 120Wh Li-Ion battery

Transkript

1 User's Guide StyleView Hot Swp Power system 120Wh Li-Ion ttery StyleView Hot Swp Power System är vsedd tt ge likström till den likströmsdrivn dtorutrustningen. For the ltest User Instlltion Guide plese visit: User's Guide - English Guí del usurio - Espñol Mnuel de l utilisteur - Frnçis Geruikersgids - Nederlnds Benutzerhnduch - Deutsch Guid per l utente - Itlino Användrhndok - svensk : 1 of 13

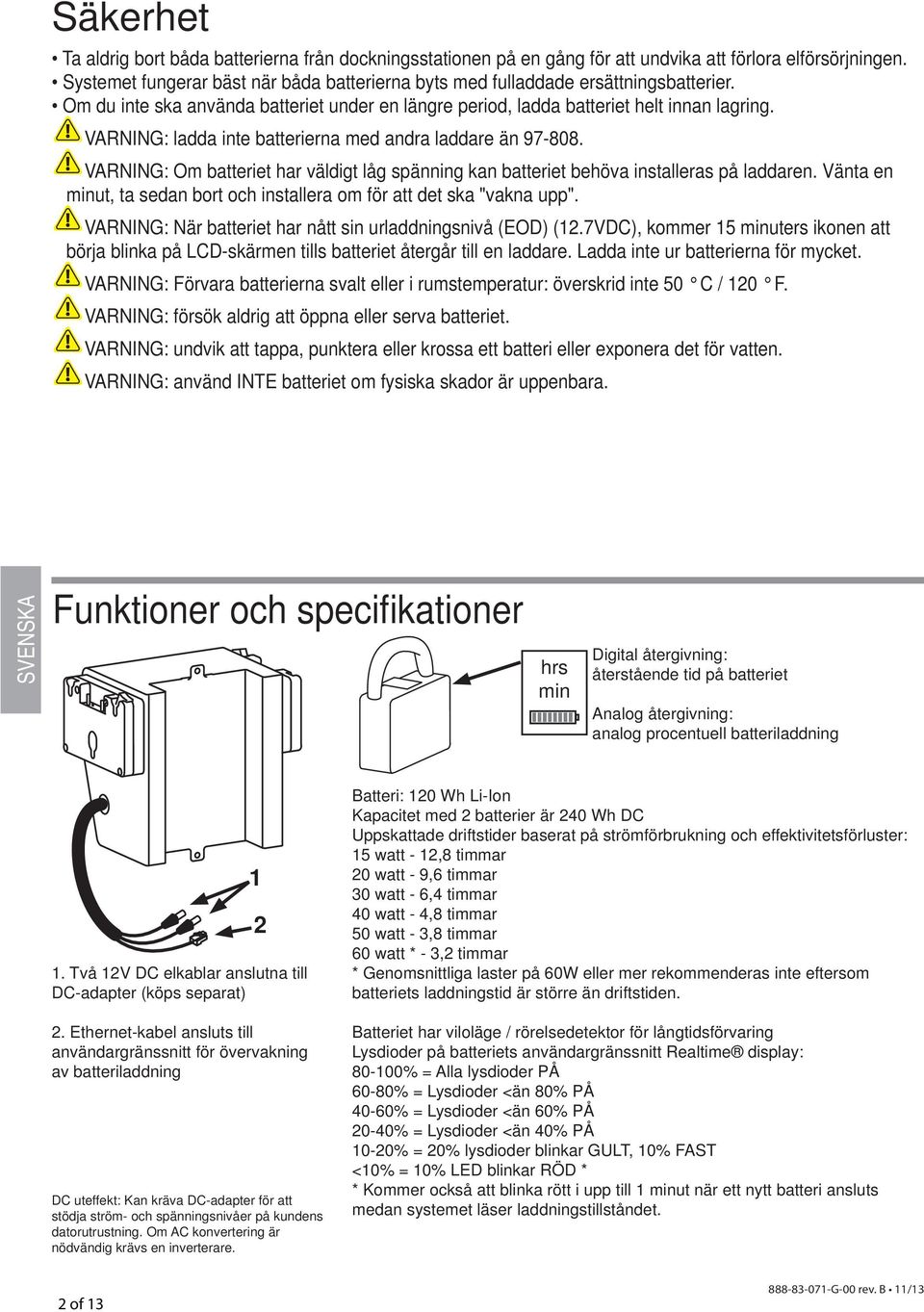

2 Säkerhet T ldrig ort åd tteriern från dockningssttionen på en gång för tt undvik tt förlor elförsörjningen. Systemet fungerr äst när åd tteriern yts med fullddde ersättningstterier. Om du inte sk nvänd tteriet under en längre period, ldd tteriet helt innn lgring. VARNING: ldd inte tteriern med ndr lddre än VARNING: Om tteriet hr väldigt låg spänning kn tteriet ehöv instllers på lddren. Vänt en minut, t sedn ort och instller om för tt det sk "vkn upp". VARNING: När tteriet hr nått sin urlddningsnivå (EOD) (12.7VDC), kommer 15 minuters ikonen tt örj link på LCD-skärmen tills tteriet återgår till en lddre. Ldd inte ur tteriern för mycket. VARNING: Förvr tteriern svlt eller i rumstempertur: överskrid inte 50 C / 120 F. VARNING: försök ldrig tt öppn eller serv tteriet. VARNING: undvik tt tpp, punkter eller kross ett tteri eller exponer det för vtten. VARNING: nvänd INTE tteriet om fysisk skdor är uppenr. Funktioner och specifiktioner hrs min Digitl återgivning: återstående tid på tteriet Anlog återgivning: nlog procentuell tterilddning 1. Två 12V DC elklr nslutn till DC-dpter (köps seprt) 2. Ethernet-kel nsluts till nvändrgränssnitt för övervkning v tterilddning DC uteffekt: Kn kräv DC-dpter för tt stödj ström- och spänningsnivåer på kundens dtorutrustning. Om AC konvertering är nödvändig krävs en inverterre. 1 2 Btteri: 120 Wh Li-Ion Kpcitet med 2 tterier är 240 Wh DC Uppskttde driftstider sert på strömförrukning och effektivitetsförluster: 15 wtt - 12,8 timmr 20 wtt - 9,6 timmr 30 wtt - 6,4 timmr 40 wtt - 4,8 timmr 50 wtt - 3,8 timmr 60 wtt * - 3,2 timmr * Genomsnittlig lster på 60W eller mer rekommenders inte eftersom tteriets lddningstid är större än driftstiden. Btteriet hr viloläge / rörelsedetektor för långtidsförvring Lysdioder på tteriets nvändrgränssnitt Reltime disply: % = All lysdioder PÅ 60-80% = Lysdioder <än 80% PÅ 40-60% = Lysdioder <än 60% PÅ 20-40% = Lysdioder <än 40% PÅ 10-20% = 20% lysdioder linkr GULT, 10% FAST <10% = 10% LED linkr RÖD * * Kommer också tt link rött i upp till 1 minut när ett nytt tteri nsluts medn systemet läser lddningstillståndet. 2 of 13

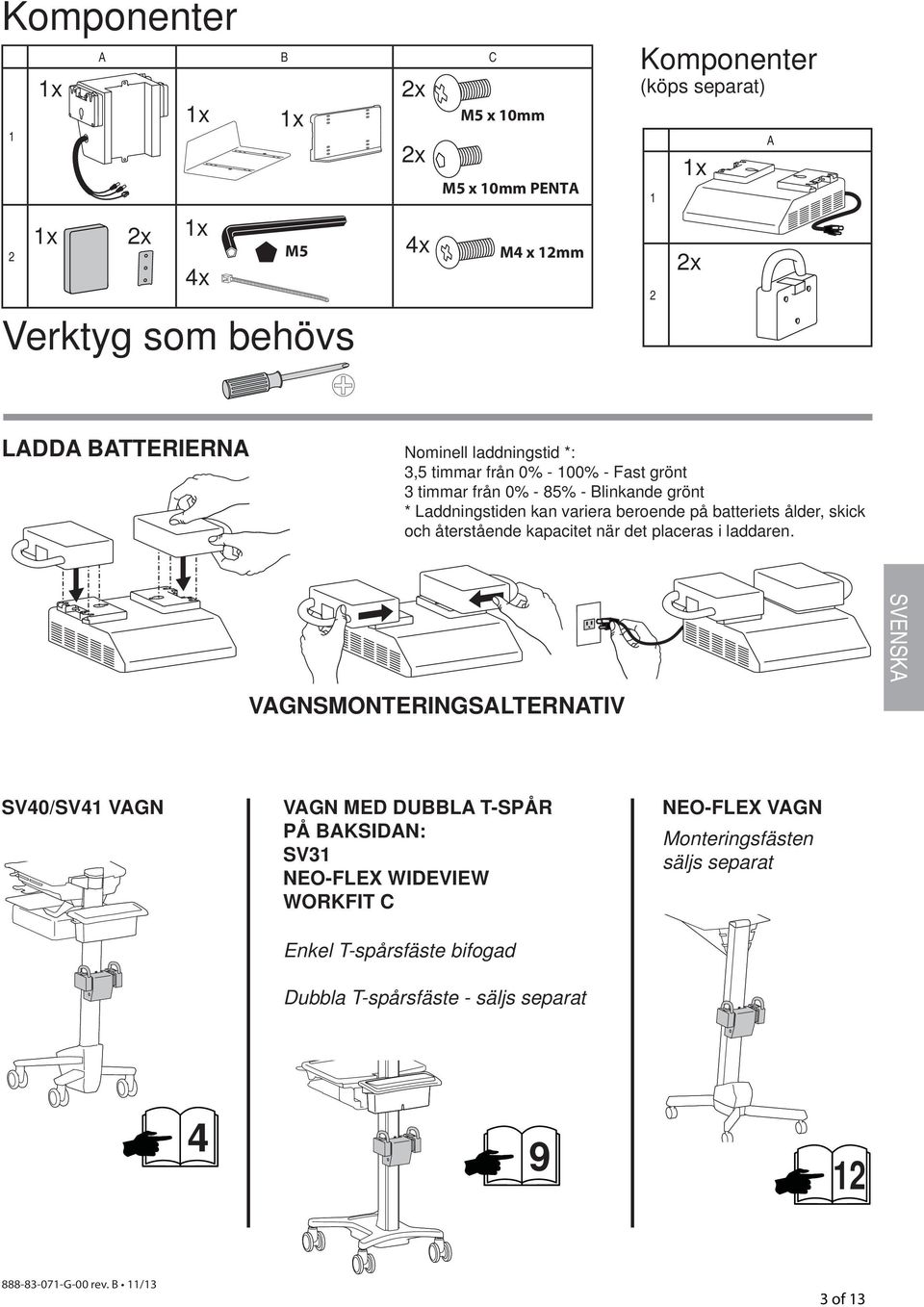

3 Komponenter 1 2 A B C 1x 1x 1x 1x 1x 4x 4x M5 Verktyg som ehövs M5 x 10mm M5 x 10mm PENTA M4 x 12mm Komponenter (köps seprt) 1 2 1x A LADDA BATTERIERNA Nominell lddningstid *: 3,5 timmr från 0% - 100% - Fst grönt 3 timmr från 0% - 85% - Blinknde grönt * Lddningstiden kn vrier eroende på tteriets ålder, skick och återstående kpcitet när det plcers i lddren. VAGNSMONTERINGSALTERNATIV SV40/SV41 VAGN VAGN MED DUBBLA T-SPÅR PÅ BAKSIDAN: SV31 NEO-FLEX WIDEVIEW WORKFIT C NEO-FLEX VAGN Monteringsfästen säljs seprt Enkel T-spårsfäste ifogd Dul T-spårsfäste - säljs seprt of 13

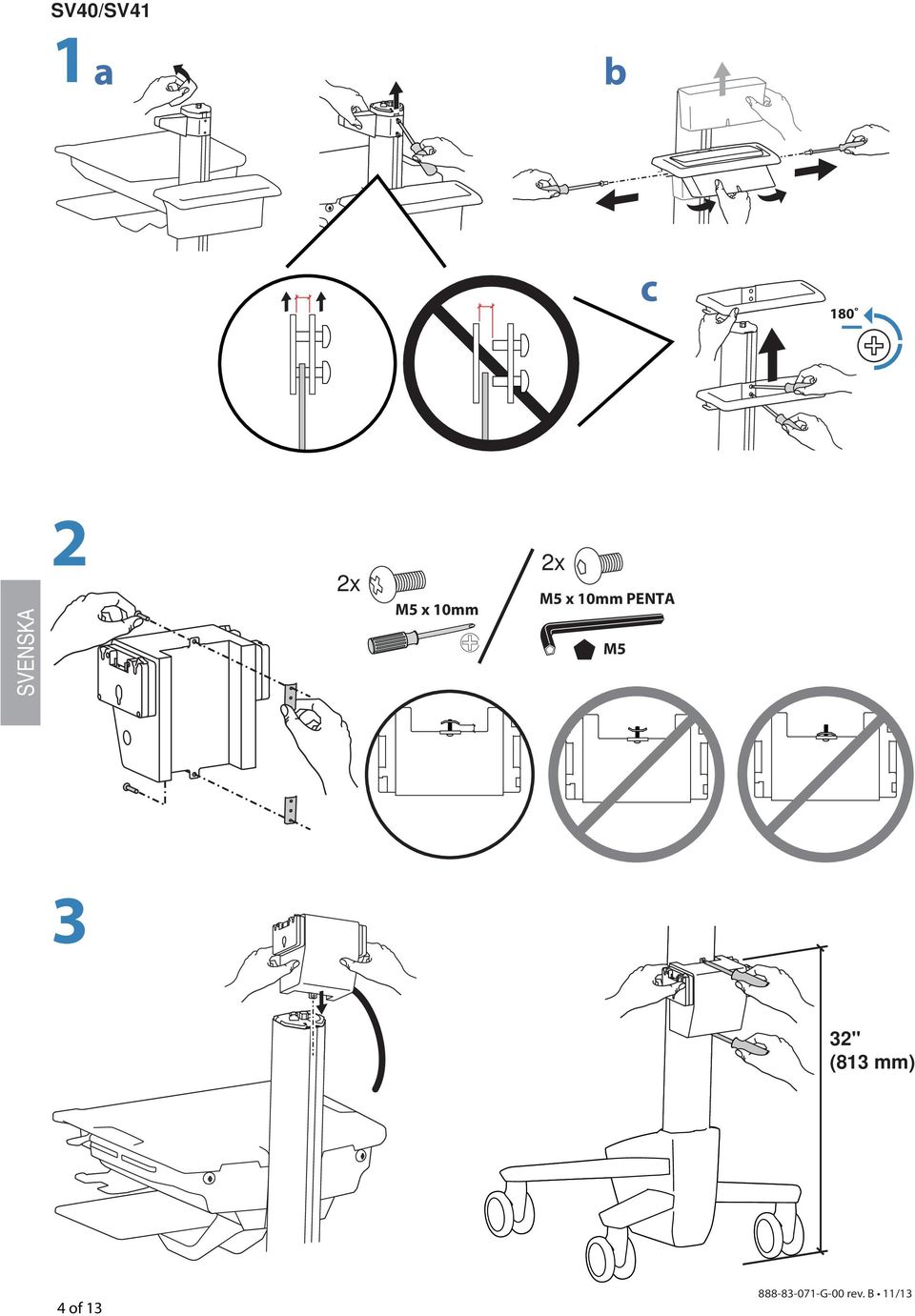

4 SV40/SV41 1 c M5 x 10mm M5 x 10mm PENTA M5 3 32" (813 mm) 4 of 13

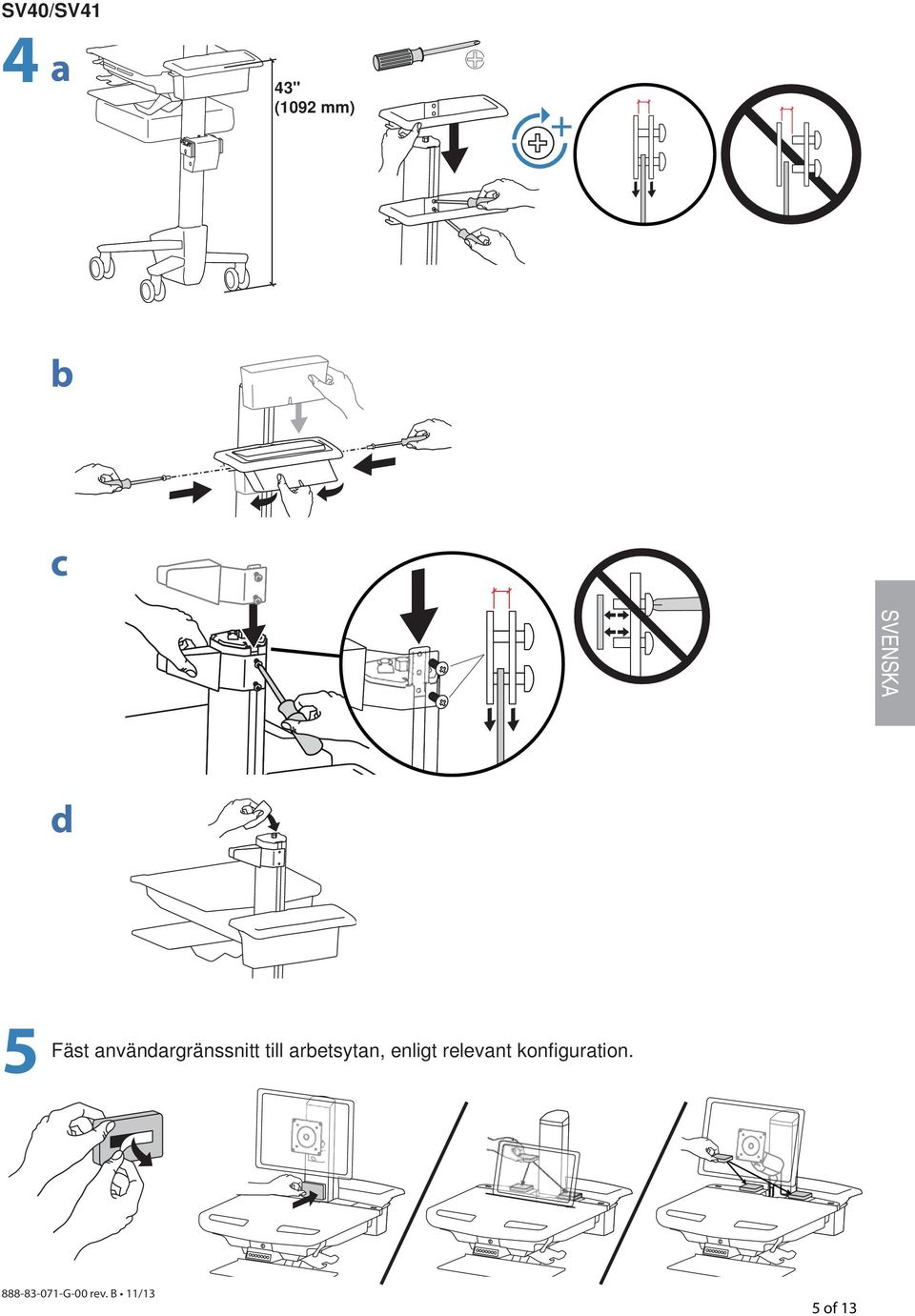

5 SV40/SV " (1092 mm) c d 5 Fäst nvändrgränssnitt till retsytn, enligt relevnt konfi gurtion. 5 of 13

6 SV40/SV41 6 Öppn retsyt. 7 För tt ök utrymmet och förättr luftfl ödet, förvr dptrr under lgringsutrymmet. LCD Vgnr 1x Lptop Vgnr 1x M4 x 12mm M4 x 12mm c d e 6 of 13

7 SV40/SV41 8 Dr in klr i förvringsfcket smt nslut Ethernet-keln till nvändrgränssnittet och elklr till DC-dptern. OBS: lämn tillräckligt slck i keln för tt möjliggör fullständig lyftrörelse i vgnen! 9 Stäng retsyt. 7 of 13

8 ANSLUT/AVLÄGSNA BATTERI 10 Efter tt tteriern lddts färdigt, t ut dem ur lddren. 11 Anslut tteriern till vgnen. Avlägsn tteriern från vgnen. SLUT PÅ INSTALLATIONEN 8 of 13

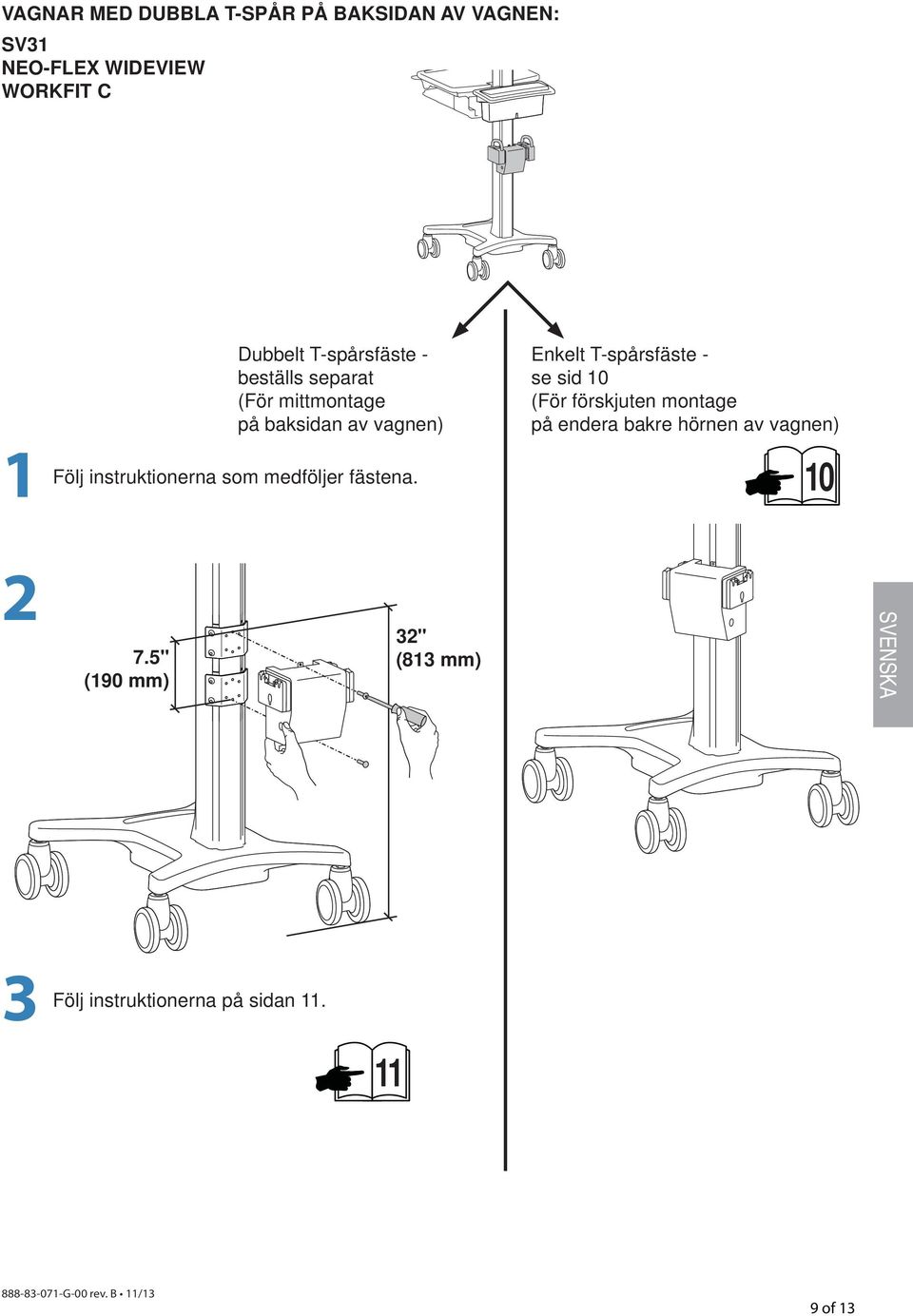

9 VAGNAR MED DUBBLA T-SPÅR PÅ BAKSIDAN AV VAGNEN: SV31 NEO-FLEX WIDEVIEW WORKFIT C 1 Duelt T-spårsfäste - eställs seprt (För mittmontge på ksidn v vgnen) Följ instruktionern som medföljer fästen. Enkelt T-spårsfäste - se sid 10 (För förskjuten montge på ender kre hörnen v vgnen) " (190 mm) 32" (813 mm) 3 Följ instruktionern på sidn of 13

10 VAGNAR MED DUBBLA T-SPÅR PÅ BAKSIDAN AV VAGNEN: T ort korg och hndtg på SV31 vgnr: c d 180 e T ort hndtg på neo-flex WideView vgnr: 1 2 M5 x 10mm M5 x 10mm PENTA M5 32" (813 mm) 10 of 13

11 VAGNAR MED DUBBLA T-SPÅR PÅ BAKSIDAN AV VAGNEN: 3 Anslut nvändrgränssnitt. 4 Dr klr. Om du nvänder DC-dptrr, nslut ägge strömklr.. Dr Ethernet-kel till nvändrgränssnitt. OBS: Lämn tillräckligt slck i keln för tt möjliggör fullständig lyftrörelse i vgnen! INSTALLATIONEN AV DUBBLA T-SPÅRSFÄSTET ÄR NU FÄRDIG - SE SIDAN 8 FÖR BATTERIANSLUTNING / BORTTAGNING 8 11 of 13

12 NEO-FLEX NEO-FLEX Monteringsfästen eställs seprt 1 2 Följ instruktionern som medföljer fästen. 7.5" (190 mm) 32" (813 mm) 3 Fäst nvändrgränssnitt. 4 Dr klr. Om du nvänder DC-dptrr, nslut ägge strömklr.. Dr Ethernet-kel till nvändrgränssnitt OBS: Lämn tillräckligt slck i keln för tt möjliggör fullständig lyftrörelse i vgnen! INSTALLATIONEN AV NEO-FLEX VAGNEN ÄR NU FÄRDIG - SE SIDAN 8 FÖR BATTERIANSLUTNING / BORTTAGNING 8 12 of 13

13 För lokl kundtjänstnummer, gå till: OBS! När du kontktr kundtjänst, hänvis till serienumret. 13 of 13
