1 Handläggare Olofsson Edvin Tel Mobil RAPPORT 1 (20) Datum Jan Wennberg Sommen Strand skogsgatan 10 Uppdragsnr Kontaktperson: Birger Boström Grytbäcken 3:1 m.fl. Lugnalandet i Sommens samhälle, Tranås Kommun Dimensionering av bullervall sam fönster och tilluftsventiler Alf Andreasson Uppdragsansvarig Grytbäcken 3:1 m.fl. (Lugnalandet) I Sommens samhälle, Tranås kommun. Dimensionering av bulleråtgärder samt av fönster och tilluftsventiler. ÅF-INFRASTRUKTUR AB / INGEMANSSON Växjö Granskad Frank Andersson Olofsson Edvin Alf Andreasson Kvalitetsrådgivare Dokument id: Sparat datum: ÅF-Infrastruktur AB / Ingemansson Hjalmar Petris Väg 42, Box 3124, Växjö. Telefon Fax Org nr Säte i Stockholm. Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 RAPPORT 2 (20) Innehåll 1 SAMMANFATTNING 3 Total ekvivalent ljudnivå från både tåg- och vägtrafikbuller. 3 2 BAKGRUND 4 3 BERÄKNINGAR Trafikdata som använts i beräkningarna 5 4 RIKTVÄRDEN 6 5 RESULTAT Resultat utan bulleråtgärder Dimensioner av åtgärdad bullervall samt bullerskyddsskärm Länsstyrelsens yttrande Schablon tabeller för respektive fastighet med respektive fasad SLUTSATS 20 Dokument id: Sparat datum:

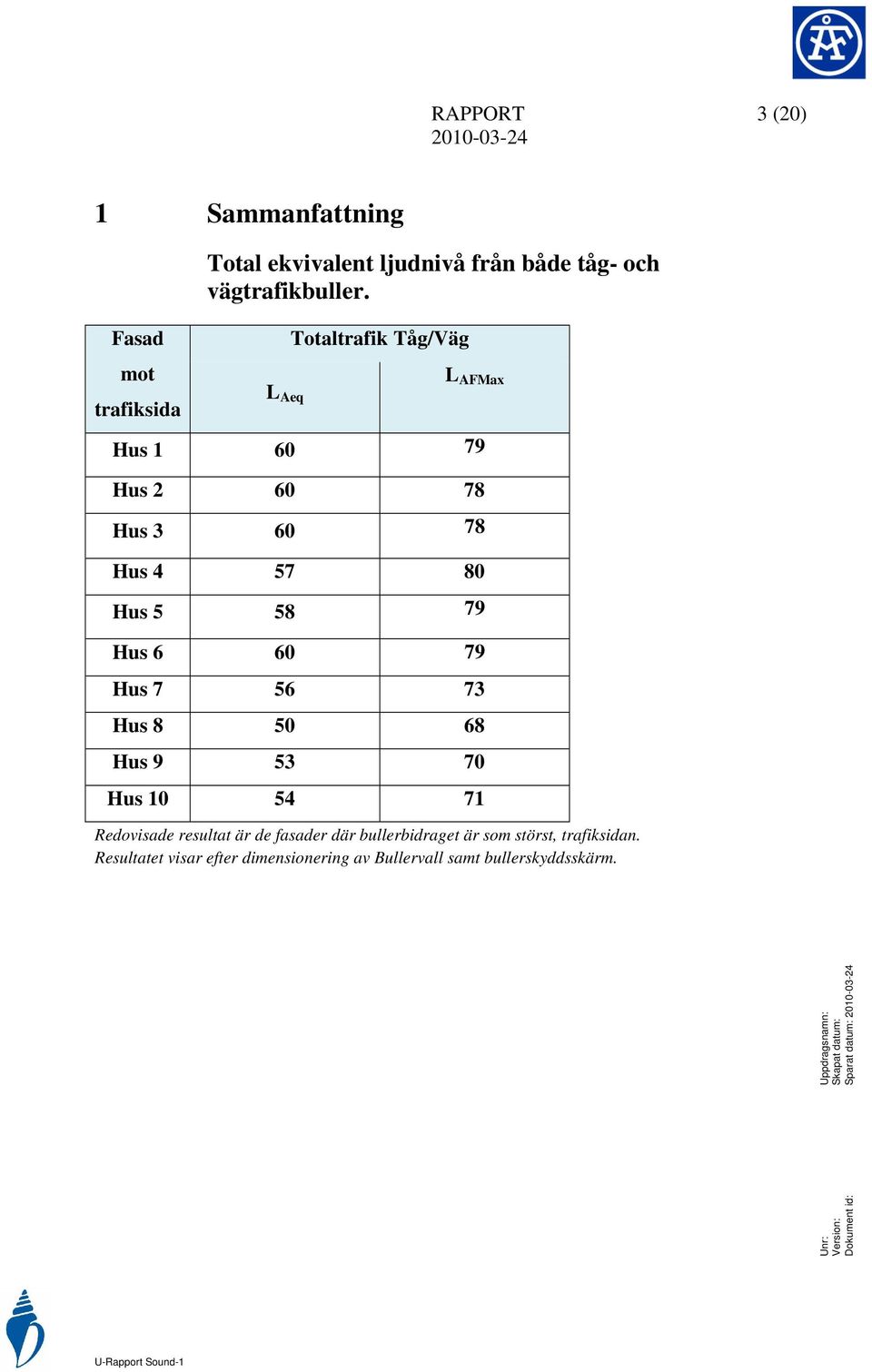

3 RAPPORT 3 (20) 1 Sammanfattning Fasad mot trafiksida Total ekvivalent ljudnivå från både tåg- och vägtrafikbuller. L Aeq Totaltrafik Tåg/Väg L AFMax Hus Hus Hus Hus Hus Hus Hus Hus Hus Hus Redovisade resultat är de fasader där bullerbidraget är som störst, trafiksidan. Resultatet visar efter dimensionering av Bullervall samt bullerskyddsskärm. Dokument id: Sparat datum:

4 RAPPORT 4 (20) 2 Bakgrund SLG International har kontaktat ÅF-Ingemansson för en fortsatt bullerutredning kring campingområdet Sommen. Trafikdatan som används i den nya utredningen skall belysa trafikbullerförändringen sedd på 20år. Dimensionering och vidare åtgärder på befintlig bullervall, för att inte överskrida den sammanlagda ekvivalenta ljudnivån av tåg- och vägtrafikbuller 60dBA vid fasad. Redovisning av bullervallens omfattning. Om resultatet leder till orimliga dimensioner av bullerskyddsåtgärder så skall antalet våningsplan på arkitekternas förslag reduceras. 3 Beräkningar För beräkning av vägtrafikbuller har Naturvårdsverkets rapport 4653 Vägtrafikbuller Nordisk beräkningsmodell, reviderad 1996 tillämpats. För beräkning av tågtrafikbuller har Naturvårdsverkets rapport 4935 Buller från spårburen trafik - Nordisk beräkningsmodell tillämpats. PC-programmet Soundplan 7.0, som tillämpar nämnda beräkningsmodeller fullt ut har använts. Dokument id: Sparat datum:

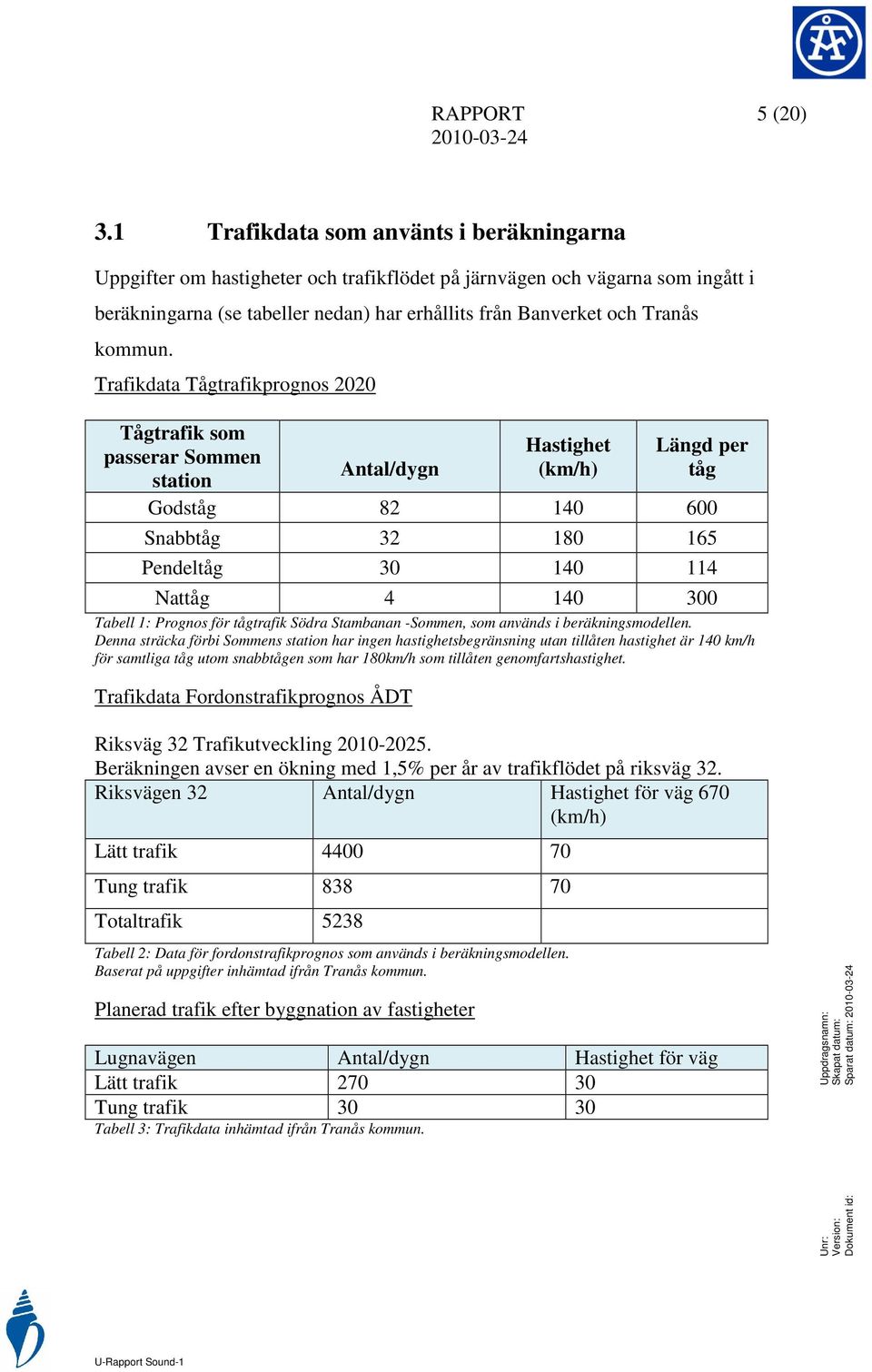

5 RAPPORT 5 (20) 3.1 Trafikdata som använts i beräkningarna Uppgifter om hastigheter och trafikflödet på järnvägen och vägarna som ingått i beräkningarna (se tabeller nedan) har erhållits från Banverket och Tranås kommun. Trafikdata Tågtrafikprognos 2020 Tågtrafik som passerar Sommen station Antal/dygn Hastighet (km/h) Längd per tåg Godståg Snabbtåg Pendeltåg Nattåg Tabell 1: Prognos för tågtrafik Södra Stambanan -Sommen, som används i beräkningsmodellen. Denna sträcka förbi Sommens station har ingen hastighetsbegränsning utan tillåten hastighet är 140 km/h för samtliga tåg utom snabbtågen som har 180km/h som tillåten genomfartshastighet. Trafikdata Fordonstrafikprognos ÅDT Riksväg 32 Trafikutveckling Beräkningen avser en ökning med 1,5% per år av trafikflödet på riksväg 32. Riksvägen 32 Antal/dygn Hastighet för väg 670 (km/h) Lätt trafik Tung trafik Totaltrafik 5238 Tabell 2: Data för fordonstrafikprognos som används i beräkningsmodellen. Baserat på uppgifter inhämtad ifrån Tranås kommun. Planerad trafik efter byggnation av fastigheter Lugnavägen Antal/dygn Hastighet för väg Lätt trafik Tung trafik Tabell 3: Trafikdata inhämtad ifrån Tranås kommun. Dokument id: Sparat datum:

6 RAPPORT 6 (20) 4 Riktvärden Följande riktvärden används normalt vid nybyggnad av bostäder avseende buller utomhus från vägtrafik. Dessa riktvärden anges av Naturvårdsverket och finns angivna i Infrastrukturpropositionen 1996/7:53. Riktvärden för buller ifrån Vägtrafik db(a) Ekvivalent ljudnivå vid fasad L Aeq Maximal ljudnivå vid uteplats i anslutning till bostad L AFMax Riktvärden för Tågbuller i db(a) Ekvivalent ljudnivå vid fasad L Aeq Ekvivalent ljudnivå utomhus vid uteplats L Aeq Maximal ljudnivå vid uteplats i anslutning till bostad L AFMax Dokument id: Sparat datum:

7 RAPPORT 7 (20) 5 Resultat I tabell nedan redovisas högsta beräknade ekvivalenta och maximala ljudnivåer (frifältsvärde) på mest bullerutsatta fasad avseende totalt buller från vägtrafiken och tågtrafiken. trafik Totaltrafik Tåg/Väg L Aeq L AFMax Hus Hus Hus Hus Hus Hus Hus Hus Hus Hus Tabell 4: Beräkningsresultat efter dimensionering av Bullervall/Bullerskyddsskärm. Dokument id: Sparat datum:

8 RAPPORT 8 (20) 5.1 Resultat utan bulleråtgärder Fasad mot trafik Totaltrafik Tåg/Väg L AFMax L Aeq Hus Hus Hus Hus Hus Hus Hus Hus Hus Hus Tabell 5: Beräkningsresultat före dimensionering av Bullervall/Bullerskyddsskärm. Dokument id: Sparat datum:

9 RAPPORT 9 (20) 5.2 Dimensioner av åtgärdad bullervall samt bullerskyddsskärm Våra beräkningar baseras på ett tre meter högt och 340 meter långt absorberande bullerskyddsplank placeras dels på befintlig vall och som därefter viker ned och följer järnvägen. Bullerplanket som viker ner och följer järnvägen är placerat på 4meters avstånd ifrån spårkant. Se bild nedan, grön linje avser bullerskyddsplanket. Exakta koordinater, som pollylinje, kan levereras om så önskas. Tabell 6: Dimensioner av Bullerdämpning. Dokument id: Sparat datum:

10 RAPPORT 10 (20) 5.3 Länsstyrelsens yttrande. Enligt Samrådsyttrande daterat ifrån Länsstyrelsen i Jönköpings län. Detaljplan för del av Grytbäcken 3:1 (Lugnalandet) i Sommens samhälle, Tranås kommun. Följande synpunkter har lämnats på planförslaget: Dokument id: Sparat datum:

11 RAPPORT 11 (20) Översikts karta för respektive planerad fastighet. Här anges husnummer samt hur många våningar/plan respektive hus har. Hus 2, 5plan Hus 1, 5plan Hus 7, 2plan Hus 4, 2plan Hus 3, 5plan Hus 8, 2plan Hus 5, 2plan Hus 6, 2plan Hus 9, 2plan Hus 10, 2plan Dokument id: Sparat datum:

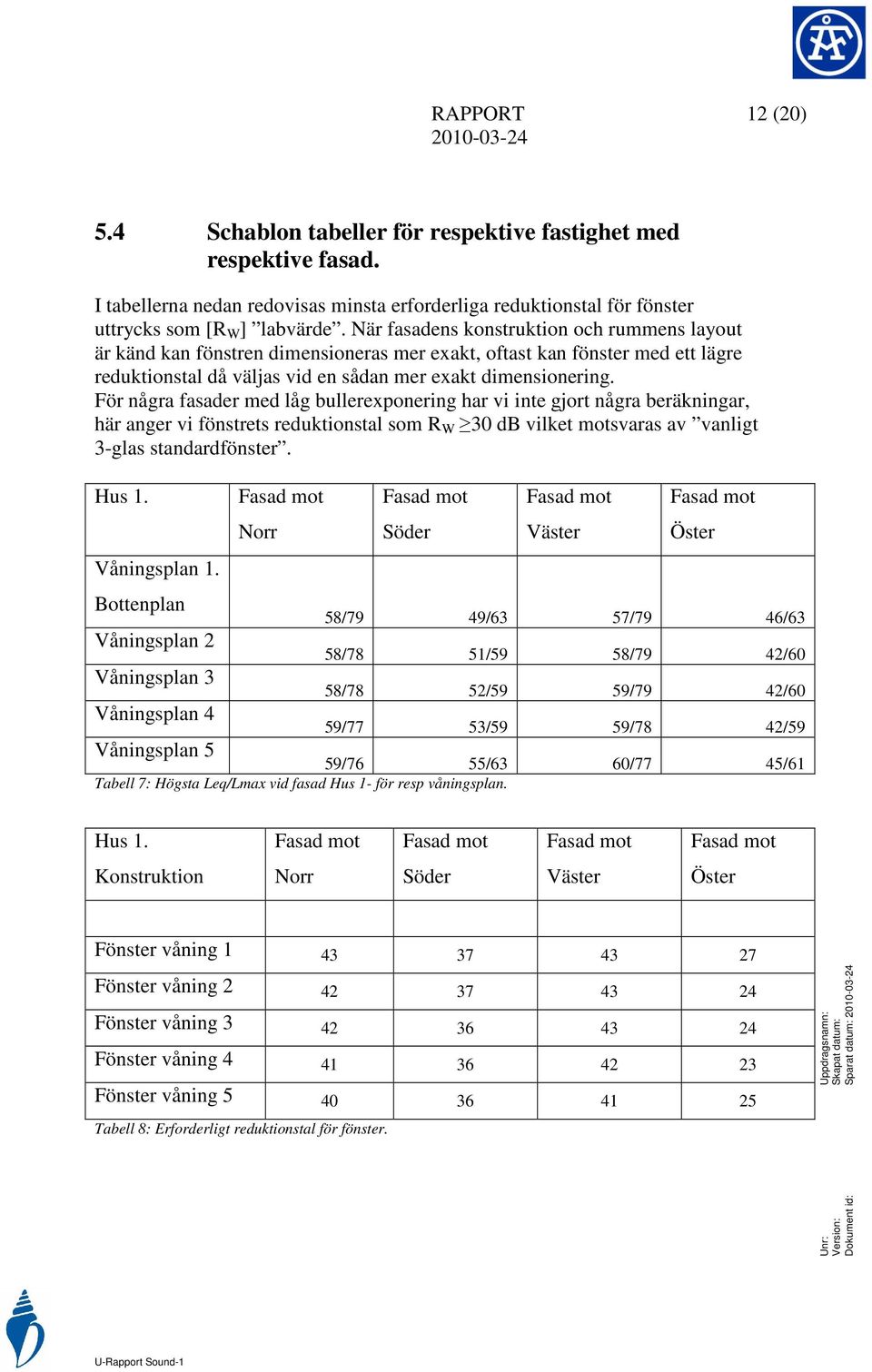

12 RAPPORT 12 (20) 5.4 Schablon tabeller för respektive fastighet med respektive fasad. I tabellerna nedan redovisas minsta erforderliga reduktionstal för fönster uttrycks som [R W ] labvärde. När fasadens konstruktion och rummens layout är känd kan fönstren dimensioneras mer exakt, oftast kan fönster med ett lägre reduktionstal då väljas vid en sådan mer exakt dimensionering. För några fasader med låg bullerexponering har vi inte gjort några beräkningar, här anger vi fönstrets reduktionstal som R W 30 db vilket motsvaras av vanligt 3-glas standardfönster. Hus 1. Våningsplan 3 Våningsplan 4 Våningsplan 5 58/79 49/63 57/79 46/63 58/78 51/59 58/79 42/60 58/78 52/59 59/79 42/60 59/77 53/59 59/78 42/59 59/76 55/63 60/77 45/61 Tabell 7: Högsta Leq/Lmax vid fasad Hus 1- för resp våningsplan. Hus 1. Fönster våning Fönster våning Fönster våning Fönster våning Fönster våning Tabell 8: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

13 RAPPORT 13 (20) Hus 2. Våningsplan 3 Våningsplan 4 Våningsplan 5 57/76 44/63 54/78 49/69 58/76 43/62 56/78 48/69 58/76 43/62 57/77 48/68 58/75 43/61 58/77 48/68 58/75 46/64 60/77 54/71 Tabell 9: Högsta Leq/Lmax vid fasad Hus 2- för resp våningsplan. Hus 2. Fönster våning Fönster våning Fönster våning Fönster våning Fönster våning Tabell 10: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

14 RAPPORT 14 (20) Hus 3. Våningsplan 3 Våningsplan 4 Våningsplan 5 54/77 48/73 55/78 44/63 57/77 50/73 56/78 44/63 57/76 55/73 58/77 44/67 58/76 55/72 59/77 45/67 59/77 56/74 60/78 54/71 Tabell 11: Högsta Leq/Lmax vid fasad Hus 3- för resp våningsplan. Hus 3. Fönster våning Fönster våning Fönster våning Fönster våning Fönster våning Tabell 12: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

15 RAPPORT 15 (20) Hus 4 55/76 45/67 55/80 41/58 55/76 47/70 57/79 43/58 Tabell 13: Högsta Leq/Lmax vid fasad Hus 4- för resp våningsplan. Hus 4. Fönster våning Fönster våning Tabell 14: Erforderligt reduktionstal för fönster. Hus 5 51/75 50/69 57/79 40/56 55/75 53/70 58/79 46/63 Tabell 15: Högsta Leq/Lmax vid fasad Hus 5- för resp våningsplan. Hus 5. Fönster våning Fönster våning Tabell 16: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

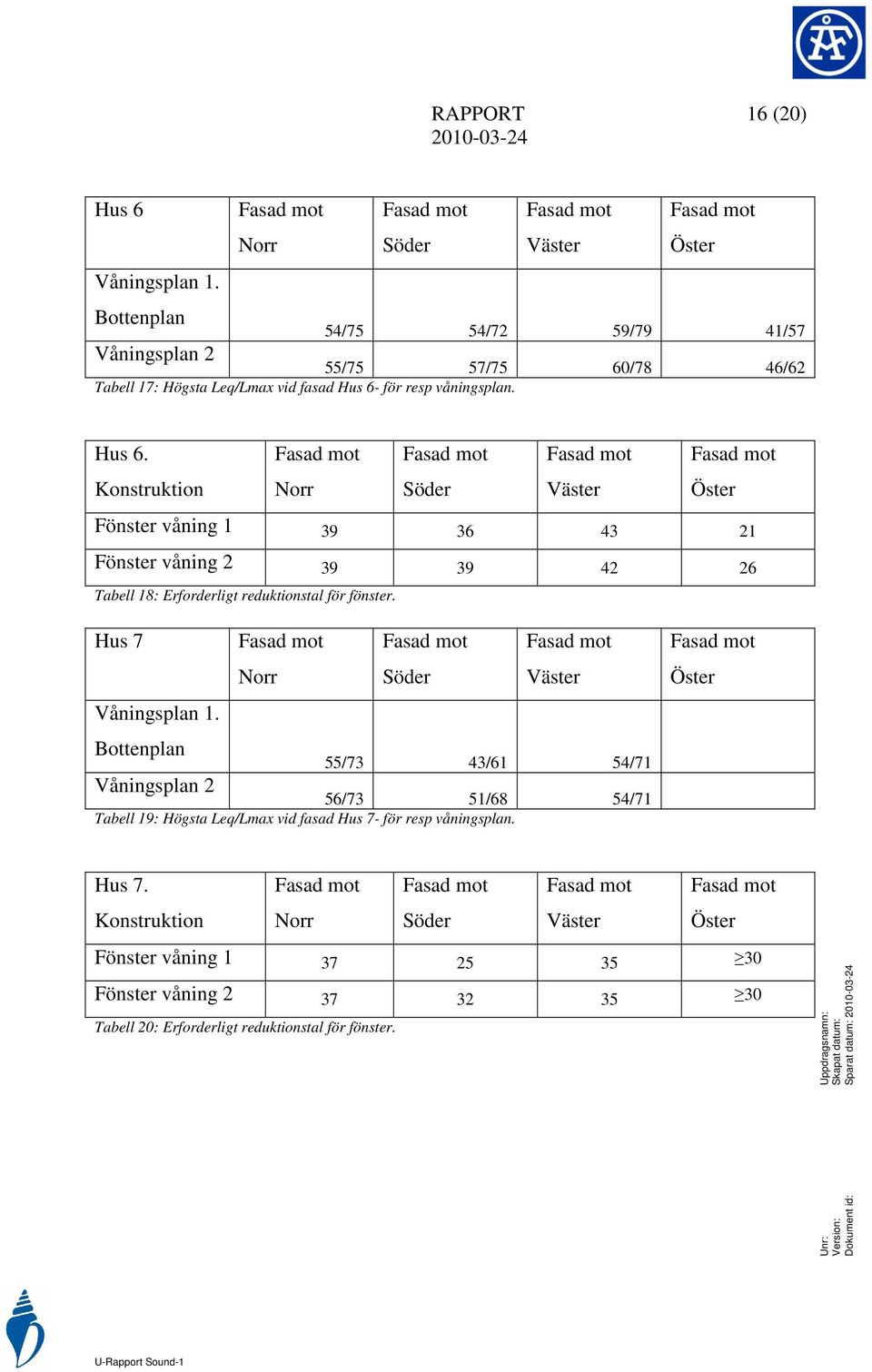

16 RAPPORT 16 (20) Hus 6 54/75 54/72 59/79 41/57 55/75 57/75 60/78 46/62 Tabell 17: Högsta Leq/Lmax vid fasad Hus 6- för resp våningsplan. Hus 6. Fönster våning Fönster våning Tabell 18: Erforderligt reduktionstal för fönster. Hus 7 55/73 43/61 54/71 56/73 51/68 54/71 Tabell 19: Högsta Leq/Lmax vid fasad Hus 7- för resp våningsplan. Hus 7. Fönster våning Fönster våning Tabell 20: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

17 RAPPORT 17 (20) Hus 8 har lite större variationer för resp fasad, och därför har ett par stick lägenheter redovisats, numrerat från norr till söder. Hus /61 45/62 47/64 50/68 Tabell 21: Högsta Leq/Lmax vid fasad Hus 8- för resp våningsplan. Hus 8.1 Fönster våning Fönster våning Tabell 22: Erforderligt reduktionstal för fönster. Hus 8.4 Tabell 23: Högsta Leq/Lmax vid fasad Hus 8- för resp våningsplan. 46/64 50/67 Hus 8.4 Fönster våning Fönster våning Tabell 24: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

18 RAPPORT 18 (20) Hus /60 44/62 43/59 46/63 Tabell 25: Högsta Leq/Lmax vid fasad Hus 8- för resp våningsplan. Hus 8.6 Fönster våning Fönster våning Tabell 26: Erforderligt reduktionstal för fönster. Hus 9 45/62 51/69 51/69 46/63 52/69 53/70 Tabell 27: Högsta Leq/Lmax vid fasad Hus 9- för resp våningsplan. Hus 9 Fönster våning Fönster våning Tabell 28: Erforderligt reduktionstal för fönster. Dokument id: Sparat datum:

19 RAPPORT 19 (20) Hus /65 41/59 53/71 48/67 43/61 54/71 Tabell 29: Högsta Leq/Lmax vid fasad Hus 10- för resp våningsplan. Hus 10. Fönster våning Fönster våning Tabell 30: Erforderligt reduktionstal för fönster. Fönster bakom delvis eller helt inglasad balkong kan väljas med lägre reduktionstal, bör detaljstuderas innan inköp. Generellt om hur reduktionstal för byggnadsdelar anges. Reduktionstalet Rw, ljudisoleringen, i byggnadsdelar anges både som labbvärde och fältvärde. Rw(utan prim) avser labbvärde, uppmätt i laboratorium. R w(med prim) avser fältvärde, uppmätt i färdig byggnad. Som schablon i branschen gäller R w=rw-3 db Tillverkare av fönster anger normalt reduktionstalet som Rw. Även Rw+C och Rw+Ctr kan förekomma. Reduktionstalet för väggar anges normalt som R w eller R w + C Reduktionstal med tillägget +C/ +Ctr/ C m.m. används för att beskriva ljudisoleringen när ljudkällan är av mer lågfrekvent karaktär. T.ex. Ctr används för att beskriva ljudisoleringen när störningskällan är trafikbuller. Dokument id: Sparat datum:

20 RAPPORT 20 (20) 6 Slutsats För att innehålla L Aeq 60 db trafikbuller vid fasad erfordras ett tre meter högt och 340 meter långt absorberande bullerskyddsplank. Enligt våra schablonberäkningar för fönster krävs i vissa fasader fönster med reduktionstalet upp till R W 43 db. Så högt reduktionstal uppnås oftast endast med speciella ljudfönster. Genom att ta hänsyn till övriga fasadens reduktion och lägenhetsrummens storlek kan oftast ett lägre reduktionstal för fönstret väljas. Vi rekommenderar en mer detaljerad beräkning av fönstrens reduktionstal när övriga fasadens konstruktion och lägenheternas layout är känd. Dokument id: Sparat datum:
