1 Projektrapport Infrastruktur Byggnad Industri Bogesund 1:235 m.fl., Ulricehamn Rapport doc Antal sidor: 5 Bilagor: Uppdragsansvarig Jönköping k:\lime easy\dokument\11129\ doc Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0)

2 Rapport Bogesund 1:235 m.fl., Ulricehamn Uppdragsgivare: Standtec Ringblomsvägen Ulricehamn Uppdrag: Beräkning av vägtrafikbuller vid planerade bostäder. Handläggare: Kvalitetskontroll: Torbjörn Appelberg k:\lime easy\dokument\11129\ doc Sida 2 (5)

3 Rapport Innehåll 1. Bakgrund och syfte Riktvärden för trafikbuller Förutsättningar Utförda beräkningar Resultat från beräkningar Bakgrund och syfte I samband med planering för bostäder vid Bogesund 1:235 m.fl. i Ulricehamn skall utredas vilka trafikbullernivåer de planerade bostäderna utsätts för. Syftet med utredningen är att redovisa vilka ljudnivåer som uppträder i planområdet samt vid de planerade bostäderna. 2. Riktvärden för trafikbuller I samband med Infrastrukturpropositionen, 1996/97:53, som antogs , fastställde riksdagen riktvärden för trafikbuller. Dessa riktvärden för nybyggnad av bostäder eller vid nybyggnad och/eller väsentlig ombyggnad av trafikinfrastruktur redovisas i sammanfattning nedan. Utrymme Högsta trafikbullernivå, db(a) Ekvivalentnivå Maximalnivå Inomhus (nattetid) Utomhus (frifältsvärden) Vid fasad 55 På uteplats 70 Källa: Infrastrukturpropositionen 1996/97:53 Boverkets Allmänna råd 2008:1 Buller i planeringen Planera för bostäder i områden utsatta för buller från väg- och spårtrafik anges ovanstående riktvärden som huvudregel vid planering av nya bostäder. 3. Förutsättningar Planområdet är beläget i närheten av Tre Rosors väg i södra delen av Ulricehamns tätort. Planområdet planeras innehålla 14 bostadshus. k:\lime easy\dokument\11129\ doc Sida 3 (5)

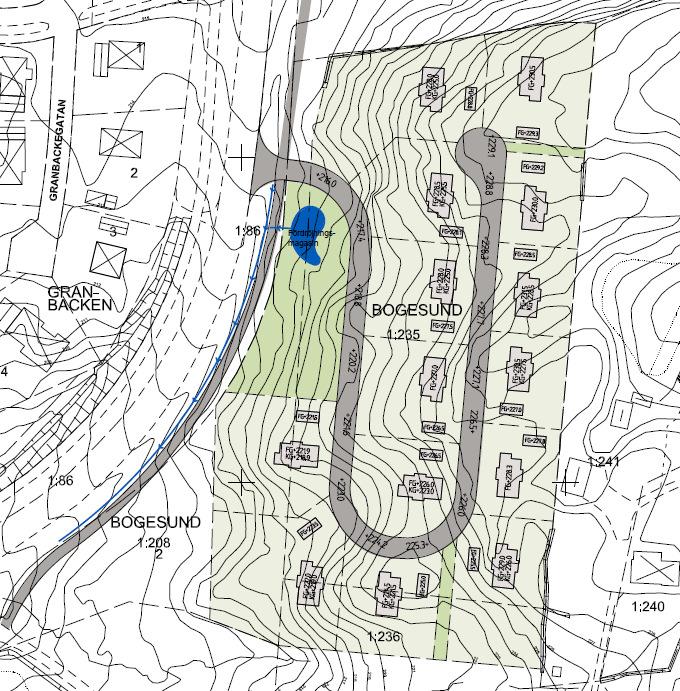

4 Rapport Figur 1 I bilden framgår planområdet. Figur 2 Planerade bostäder inom planområdet k:\lime easy\dokument\11129\ doc Sida 4 (5)

5 Rapport I utredningen har vi utgått från trafikflöden och indata som erhållits från Ulricehamns kommun med uppmätta värden från Beräkningar har utförts för en trafikprognos 2025 med en årlig trafikökning med 1 %. För Tre Rosors väg är andelen tung trafik 8% i beräkningarna. Hastigheten på Tre Rosors väg är i beräkningarna satt till skyltad hastighet 50 km/h. Trafikmängder Väg ÅDT Andel tung trafik Hastighet Tre Rosors väg % 50 km/h 4. Utförda beräkningar Beräkningarna har utförts enligt Nordiska beräkningsmodeller för vägtrafikbuller, SNV rapport 4653 och genomförts i programmet SoundPlan ver Resultat från beräkningar Resultaten från beräkningarna redovisas i bilagor. Resultaten redovisas dels som ljudutbredningskartor i färg i steg om 5 dba för hela området samt som ljudnivåer vid fasad. Bilaga Situation Ljudnivå 01 Trafik 2025 Hastighet 50 km/h på Tre rosors väg 02 Trafik 2025 Hastighet 50 km/h på Tre rosors väg 03 Trafik 2025 Hastighet 50 km/h på Tre rosors väg Dygnsekvivalent utbredning samt ekv/max vid värst utsatta fasad Maximal utbredning samt ekv/max vid värst utsatta fasad Dygnsekvivalent ljudnivå vid fasad, 3D vy Som framgår av bilagorna med utbredningskartor överskrids ej den ekvivalenta ljudnivån eller den maximala ljudnivån från vägtrafiken inom planområdet. Även vid fasad för de planerade husen så klaras gällande riktvärden avseende ekvivalent nivå och maximal nivå på alla våningsplan. k:\lime easy\dokument\11129\ doc Sida 5 (5)

6 Granhagen, Ulricehamn Dygnsekvivalent ljudnivå 2 m över mark ÖVRIGT I beräkningspunkt 1 visas den mest bullerutsatta fasaden. Kolumner i tabellen avser våning, ekvivalent ljudnivå samt maximal ljudnivå från vägtrafiken (frifältsvärden) Ekvivalent ljudnivå L A,eq (dba) > <= m PROJEKTNUMMER BILAGA 01 HANDLÄGGARE GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

7 Granhagen, Ulricehamn Maximal ljudnivå 2 m över mark ÖVRIGT I beräkningspunkt 1 visas den mest bullerutsatta fasaden. Kolumner i tabellen avser våning, ekvivalent ljudnivå samt maximal ljudnivå från vägtrafiken (frifältsvärden) Maximal ljudnivå L A,Fmax (dba) > <= m PROJEKTNUMMER BILAGA 02 HANDLÄGGARE GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

8 Granhagen, Ulricehamn Dygnsekvivalent ljudnivå vid fasad (frifältsvärden) ÖVRIGT Ekvivalent ljudnivå L A,eq (dba) > <= m PROJEKTNUMMER BILAGA 03 HANDLÄGGARE GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING
