PROJEKTRAPPORT Skansen, Ulricehamn Trafikbullerutredning. Rapport doc Antal sidor: 6 Bilagor: 01 06

Transkript

1 PROJEKTRAPPORT Skansen, Ulricehamn Rapport doc Antal sidor: 6 Bilagor: Uppdragsansvarig Magnus Ingvarsson Kvalitetsgranskare Torbjörn Appelberg Datum

2 Rapport Innehåll 1. Bakgrund och syfte Riktvärden för trafikbuller Förutsättningar Trafikdata Utförda beräkningar Slutsatser Bakgrund och syfte Inom Kv Skansen i Ulricehamn planerar Hökerum Bygg för att bostäder. Då planområdet ligger i anslutning till vägtrafik har en trafikbullerutredning efterfrågats. Soundcon AB har kontaktats för att beräkna vilka trafikbullernivåer som kan förväntas att uppträda inom planområdet i framtiden. 2. Riktvärden för trafikbuller Från och med den 1 juni 2015 trädde en ny förordning om trafikbuller vid bostadsbyggnader i kraft. Förordningen Förordning (2015:216) om trafikbuller vid bostadsbyggnader innehåller riktvärden för buller utomhus från spår-, väg- och flygtrafik vid bostadsbyggnader. I planbeskrivningen för det aktuella området hänvisas till denna förordning. I Svensk författningssamlings Förordning (2015:216) om trafikbuller vid bostadsbyggnader anges följande avseende buller från spårtrafik och vägar: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. Förordning (2017:359). 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och k:\lime easy\dokument\\ doc Sida 2 (6)

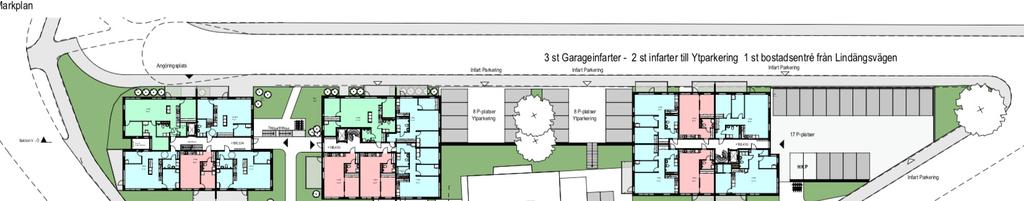

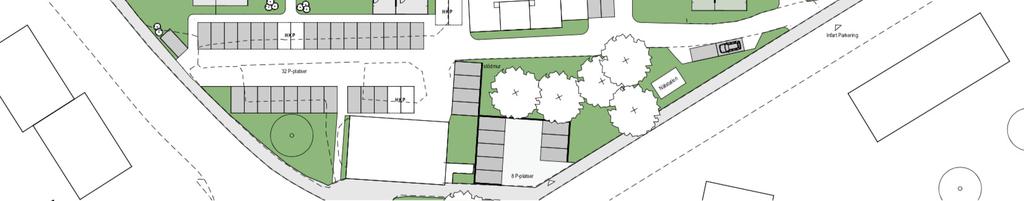

3 Rapport minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och Förutsättningar Planområdet ligger mellan Lindängsvägen, Prästgårdsgatan och Jönköpingsvägen i Ulricehamn. På fastigheten kommer två befintliga hus att vara kvar och tre nya huskroppar att byggas. Med i beräkningarna är även trafik på Falköpingsvägen och Bogesundsgatan. Figur 1 Illustration över området med planerade hus. 4. Trafikdata Vi har för vägtrafiken erhållit trafikdata från Ulricehamns kommun. Vardagsdygnstrafik har räknats om till årsmedeldygnstrafik med faktor 0,9. Därefter har trafikmängderna räknats upp med 1% per år till ett framtidsfall år För Lindängsvägen finns inga mätningar men med ett antagande om ca 160 bostäder i området i framtiden och 5 fordonsrörelser per bostad och dygn har beräkningar utförts för en trafikmängd på 800 fordon/dygn för Lindängsvägen. För Jönköpingsvägen har uppgifter erhållits att trafikmängden i beräkningarna ska sättas till fordon/dygn och 5 % tung trafik. Följande trafikuppgifter ligger till grund för beräkningarna. k:\lime easy\dokument\\ doc Sida 3 (6)

4 Rapport Väg ÅDT Andel tung trafik Hastighet Falköpingsvägen % 50 km/h Bogesundsgatan % 50 km/h Jönköpingsvägen % 50 km/h Prästgårdsgatan % 50 km/h Lindängsvägen 800 3% 50 km/h 5. Utförda beräkningar Beräkningarna har utförts enligt Nordiska beräkningsmodellen för vägtrafikbuller, SNV rapport 4653 och genomförts i programmet SoundPlan ver 7.4. Resultaten från beräkningarna redovisas i bilagor enligt nedan. Utbredningskartan visar nivåer inklusive reflex i närmsta fasad. Beräkningspunkter vid fasad visar nivåer exklusive reflex i närmsta fasad (frifältsvärden). Riktvärden avser frifältsvärden. Bilaga 01 Bilaga 02 Ekvivalent ljudnivå 2 meter över mark som ljudutbredningskarta samt i beräkningspunkter vid fasad (dygnsekvivalent nivå samt maximal nivå). Maximal ljudnivå 2 meter över mark som ljudutbredningskarta samt i beräkningspunkter vid fasad (dygnsekvivalent nivå samt maximal nivå). Bilaga 03 Ekvivalent ljudnivå vid fasad, 3D vy 1 Bilaga 04 Ekvivalent ljudnivå vid fasad, 3D vy 2 Bilaga 05 Maximal ljudnivå vid fasad, 3D vy 1 Bilaga 06 Maximal ljudnivå vid fasad, 3D vy 2 6. Slutsatser Beräkningarna visar att det är ett antal fasader mot gata som får nivåer över 60 dba ekvivalent nivå på hus 1 och del av fasad på hus 2. Fasader som får nivåer över 60 dba ekvivalent nivå framgår av bilagorna. I figurerna nedan har nivåerna vid fasad för dessa lägenheter markerats på tänkta normalplan. Det gäller alltså att för dessa lägenheter tillse att hälften av boningsrummen ligger så att de inte får nivåer som överskrider 55 dba ekvivalent nivå och 70 dba maximal nivå. k:\lime easy\dokument\\ doc Sida 4 (6)

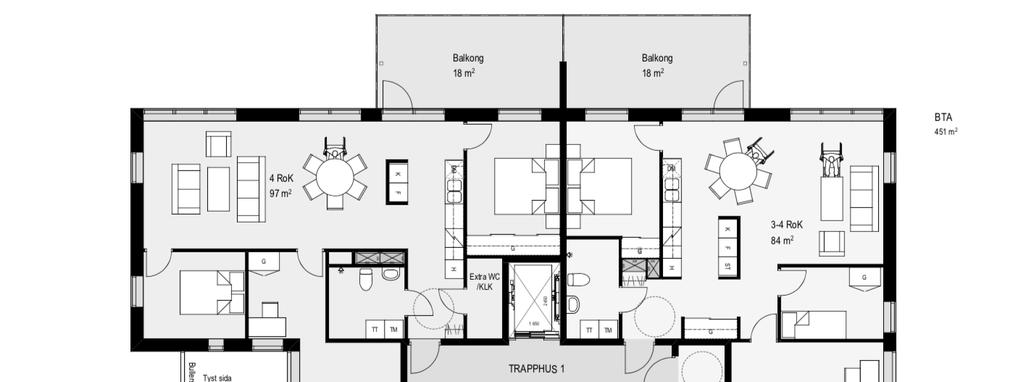

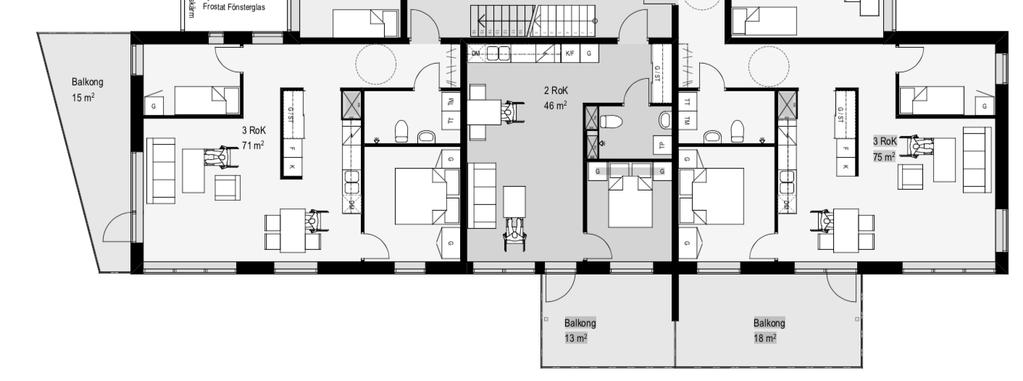

5 Rapport Hus 1: Röd markering visar fasad som har över 60 dba ekvivalent nivå. Grön markering visar var man tänkt skapa skyddad sida (högst 55 dba ekvivalent nivå och 70 dba maximal nivå) genom ett avskärmat ljusschakt. Blå markering visar fasad för lägenhet som ej uppfyller kravet på skyddad sida. Man ser att man med tänkt planlösning skulle få hälften av rummen mot skyddad sida skapad av det tänkta ljusschaktet för treor och fyror i syd. Tvåor och treor mot öst/nordöst får dock inte hälften av rummen mot skyddad sida utan ytterligare tekniska åtgärder (t.ex. skärmar på balkonger). Det krävs alltså att sådana tekniska lösningar bedöms som ett acceptabelt sätt att skapa skyddad sida för att tänkt planlösning ska fungera. Hus 2: Röd markering visar fasad som har över 60 dba ekvivalent nivå (ligger på 61 dba enligt beräkningarna). Blå markering visar fasad för lägenhet som ej uppfyller kravet på skyddad sida. k:\lime easy\dokument\\ doc Sida 5 (6)

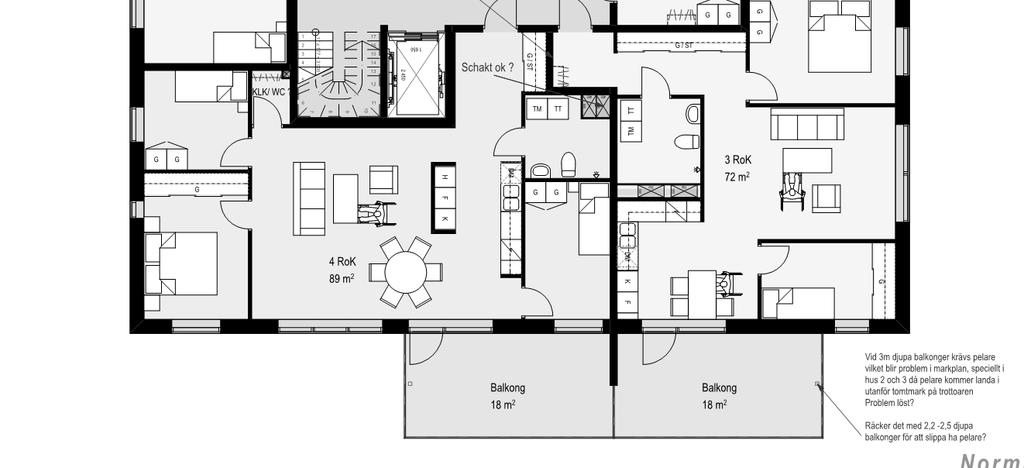

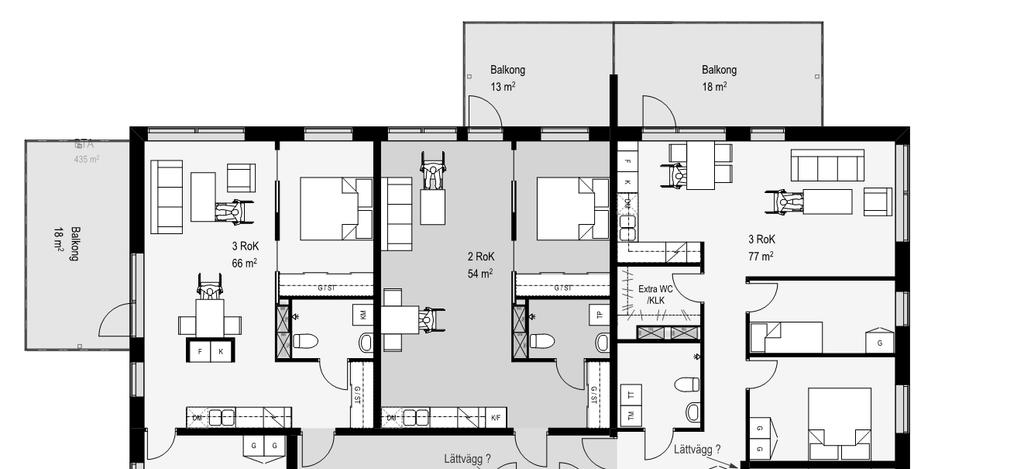

6 Rapport Man ser att man med tänkt planlösning för fyror i sydöst inte får hälften av rummen mot skyddad sida utan ytterligare tekniska åtgärder (t.ex. skärmar på balkonger). Det krävs alltså att sådana tekniska lösningar bedöms som ett acceptabelt sätt att skapa skyddad sida för att tänkt planlösning ska fungera. Förordningen innehåller även riktvärden för uteplatser där den ekvivalenta ljudnivån ej bör överstiga 50 dba och den maximala ljudnivån 70 dba. Det krävs att lokal avskärmning ordnas för gemensam uteplats på gården inom kvarteret för att uppfylla detta. k:\lime easy\dokument\\ doc Sida 6 (6)

7 Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Dygnsekvivalent ljudnivå 2.0 m över mark samt ljudnivåer i beräkningspunkter ÖVRIGT Utbredningsartan visar ljudnivåerna inklusive reflex i den närmsta fasaden. Riktvärden avser frifälytsvärden. Kolumnerna i beräkningspunkternas tabeller avser: Våningsplan Dygnsekvivalent ljudnivå Maximal ljudnivå Dessa värden är frifältsvärden Ekvivalent ljudnivå L A,eq (dba) > <= , m PROJEKTNUMMER BILAGA 01 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM Södra Strandgatan Jönköping

8 Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Maximal ljudnivå 2.0 m över mark samt ljudnivåer i beräkningspunkter ÖVRIGT Utbredningsartan visar ljudnivåerna inklusive reflex i den närmsta fasaden. Riktvärden avser frifälytsvärden. Kolumnerna i beräkningspunkternas tabeller avser: Våningsplan Dygnsekvivalent ljudnivå Maximal ljudnivå Dessa värden är frifältsvärden Maximal ljudnivå L A,Fmax (dba) > 80, 75-80, 70-75, 65-70, 60-65, <= 60, , m PROJEKTNUMMER BILAGA 02 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM Södra Strandgatan Jönköping

9 Elevation in m <= < Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Dygnsekvivalent ljudnivå vid fasad ÖVRIGT Ljudnivåerna visas som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Ekvivalent ljudnivå L A,eq (dba) > <= 45 PROJEKTNUMMER BILAGA 03 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM Södra Strandgatan Jönköping

10 Elevation in m <= < Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Dygnsekvivalent ljudnivå vid fasad ÖVRIGT Ljudnivåerna visas som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Ekvivalent ljudnivå L A,eq (dba) > <= 45 PROJEKTNUMMER BILAGA 04 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

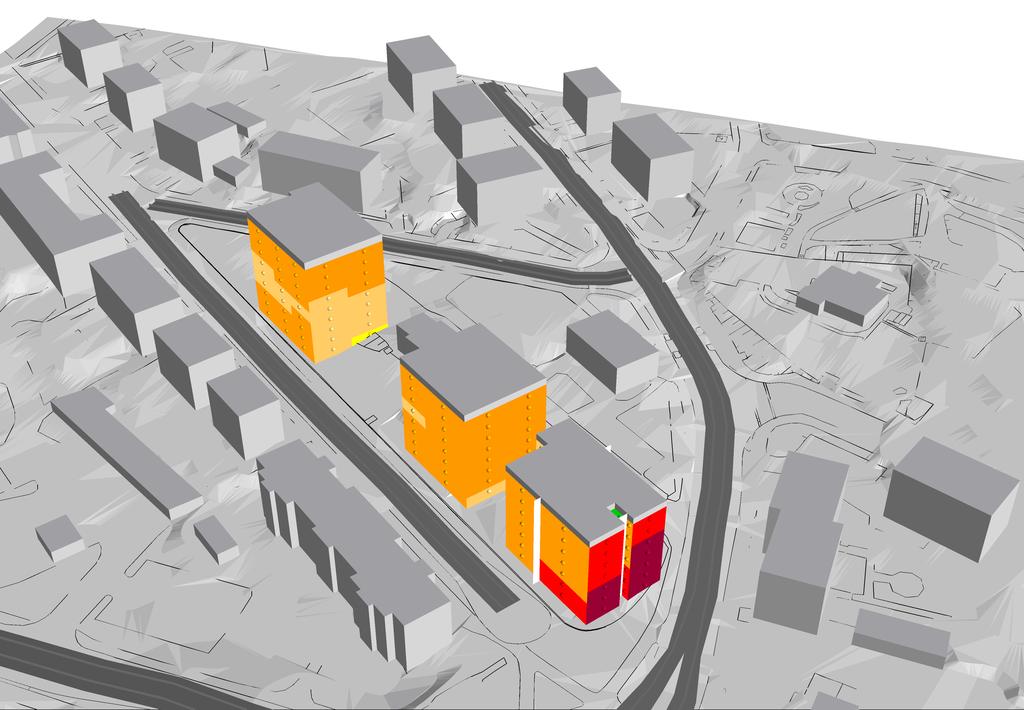

11 Elevation in m <= < Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Maximal ljudnivå vid fasad ÖVRIGT Ljudnivåerna visas som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Maximal ljudnivå L A,Fmax (dba) > <= 60 PROJEKTNUMMER BILAGA 05 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM Södra Strandgatan Jönköping

12 Elevation in m <= < Kv Skansen, Ulricehamn Situation framtidsprognos 2030 Maximal ljudnivå vid fasad ÖVRIGT Ljudnivåerna visas som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Maximal ljudnivå L A,Fmax (dba) > <= 60 PROJEKTNUMMER BILAGA 06 HANDLÄGGARE Magnus Ingvarsson GRANSKAD Torbjörn Appelberg DATUM Södra Strandgatan Jönköping
