10955 Detaljplan för Konstgatan i Gnosjö kommun Trafikbullerutredning

Transkript

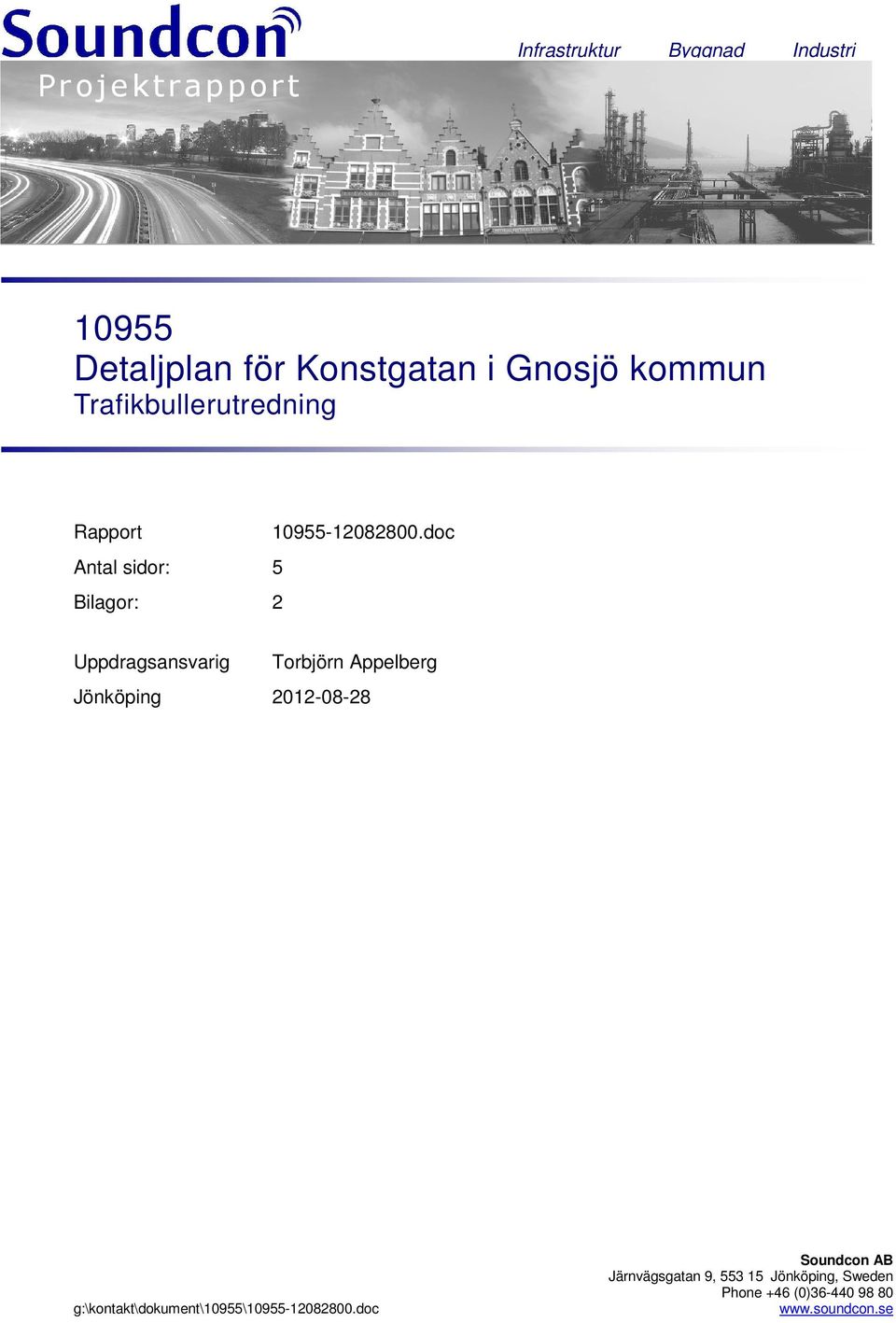

1 Projektrapport Infrastruktur Byggnad Industri Detaljplan för Konstgatan i Gnosjö kommun Rapport doc Antal sidor: 5 Bilagor: 2 Uppdragsansvarig Jönköping g:\kontakt\dokument\10955\ doc Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0)

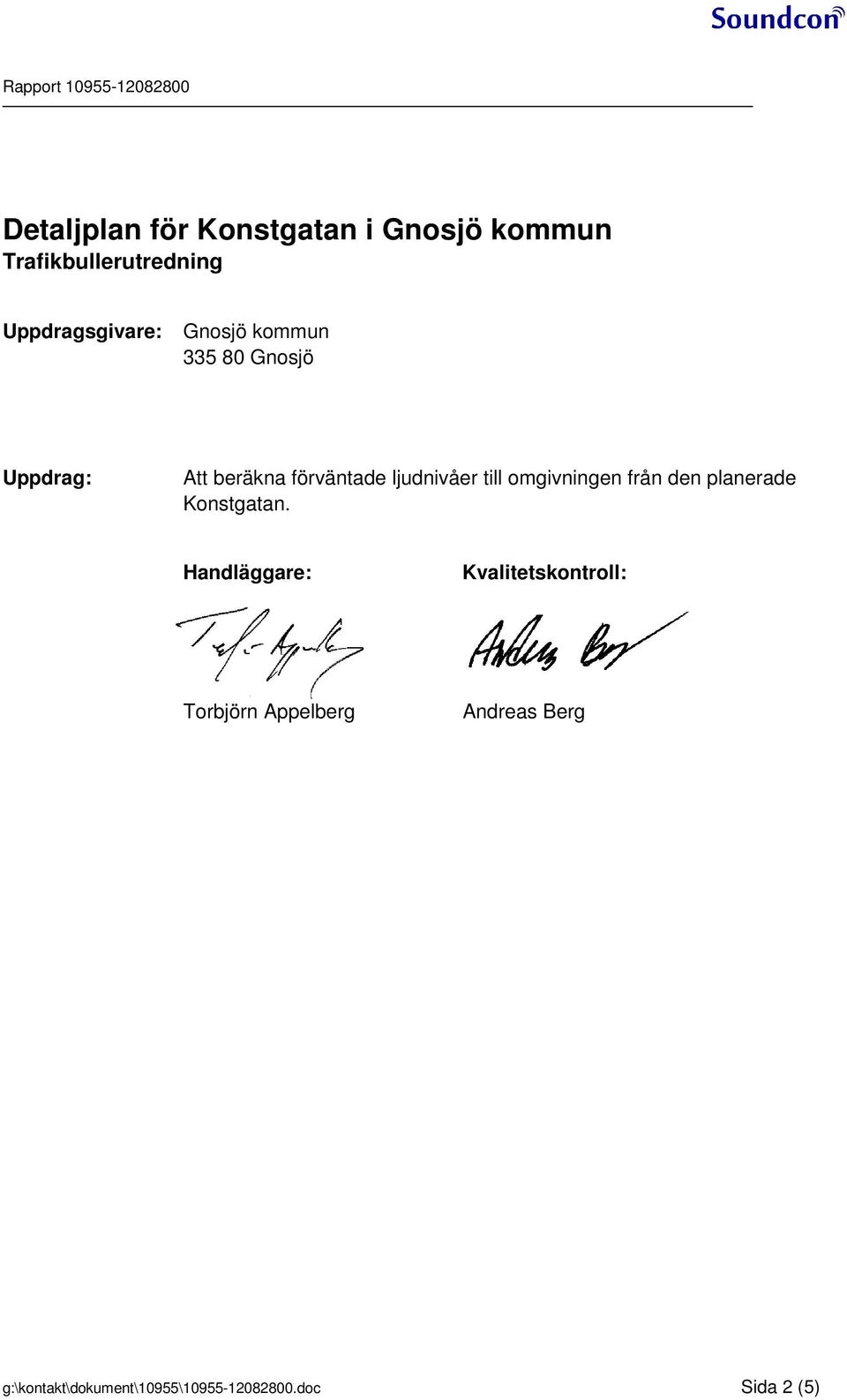

2 Detaljplan för Konstgatan i Gnosjö kommun Uppdragsgivare: Gnosjö kommun Gnosjö Uppdrag: Att beräkna förväntade ljudnivåer till omgivningen från den planerade Konstgatan. Handläggare: Kvalitetskontroll: Andreas Berg g:\kontakt\dokument\10955\ doc Sida 2 (5)

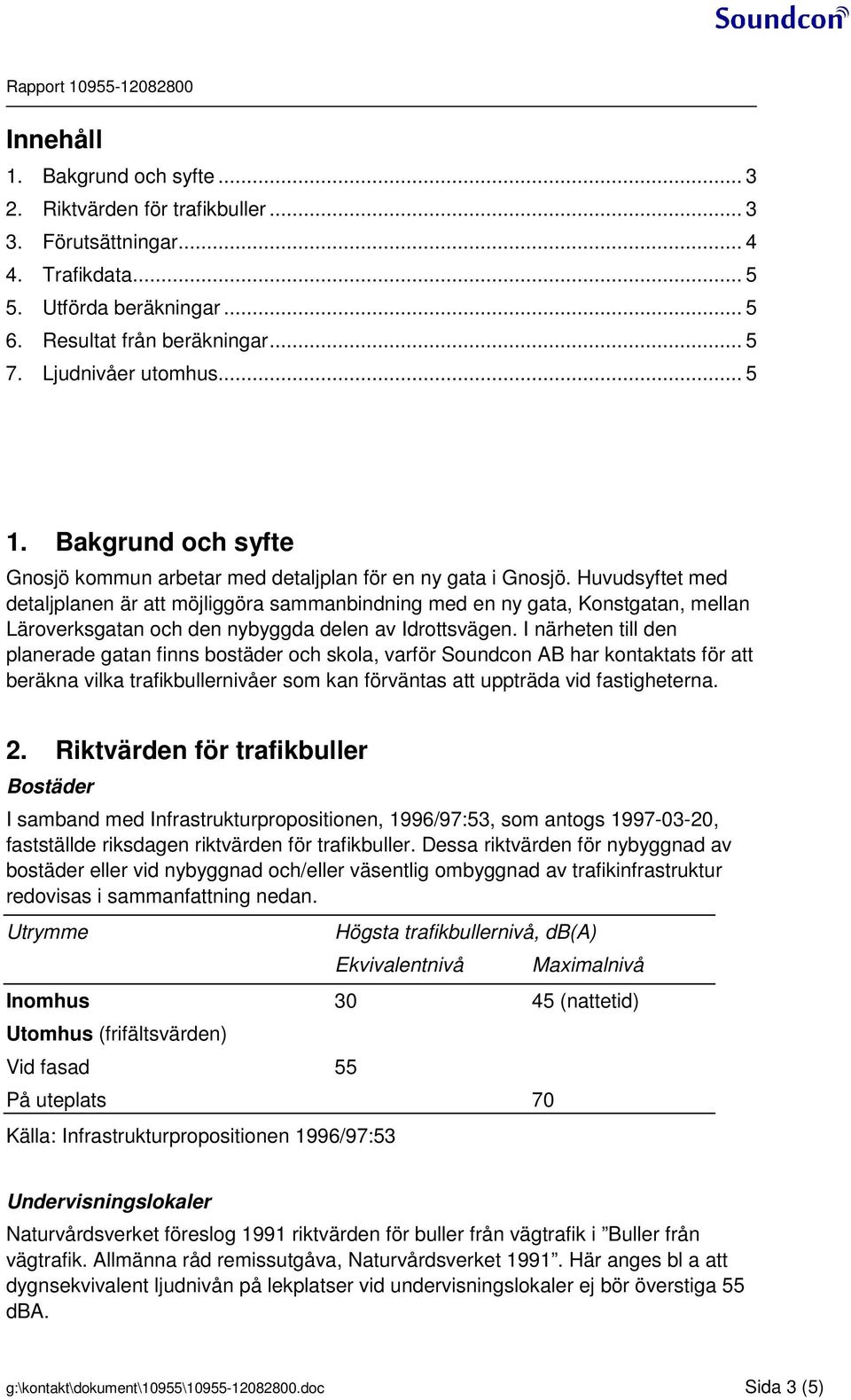

3 Innehåll 1. Bakgrund och syfte Riktvärden för trafikbuller Förutsättningar Trafikdata Utförda beräkningar Resultat från beräkningar Ljudnivåer utomhus Bakgrund och syfte Gnosjö kommun arbetar med detaljplan för en ny gata i Gnosjö. Huvudsyftet med detaljplanen är att möjliggöra sammanbindning med en ny gata, Konstgatan, mellan Läroverksgatan och den nybyggda delen av Idrottsvägen. I närheten till den planerade gatan finns bostäder och skola, varför Soundcon AB har kontaktats för att beräkna vilka trafikbullernivåer som kan förväntas att uppträda vid fastigheterna. 2. Riktvärden för trafikbuller Bostäder I samband med Infrastrukturpropositionen, 1996/97:53, som antogs , fastställde riksdagen riktvärden för trafikbuller. Dessa riktvärden för nybyggnad av bostäder eller vid nybyggnad och/eller väsentlig ombyggnad av trafikinfrastruktur redovisas i sammanfattning nedan. Utrymme Högsta trafikbullernivå, db(a) Ekvivalentnivå Maximalnivå Inomhus (nattetid) Utomhus (frifältsvärden) Vid fasad 55 På uteplats 70 Källa: Infrastrukturpropositionen 1996/97:53 Undervisningslokaler Naturvårdsverket föreslog 1991 riktvärden för buller från vägtrafik i Buller från vägtrafik. Allmänna råd remissutgåva, Naturvårdsverket Här anges bl a att dygnsekvivalent ljudnivån på lekplatser vid undervisningslokaler ej bör överstiga 55 dba. g:\kontakt\dokument\10955\ doc Sida 3 (5)

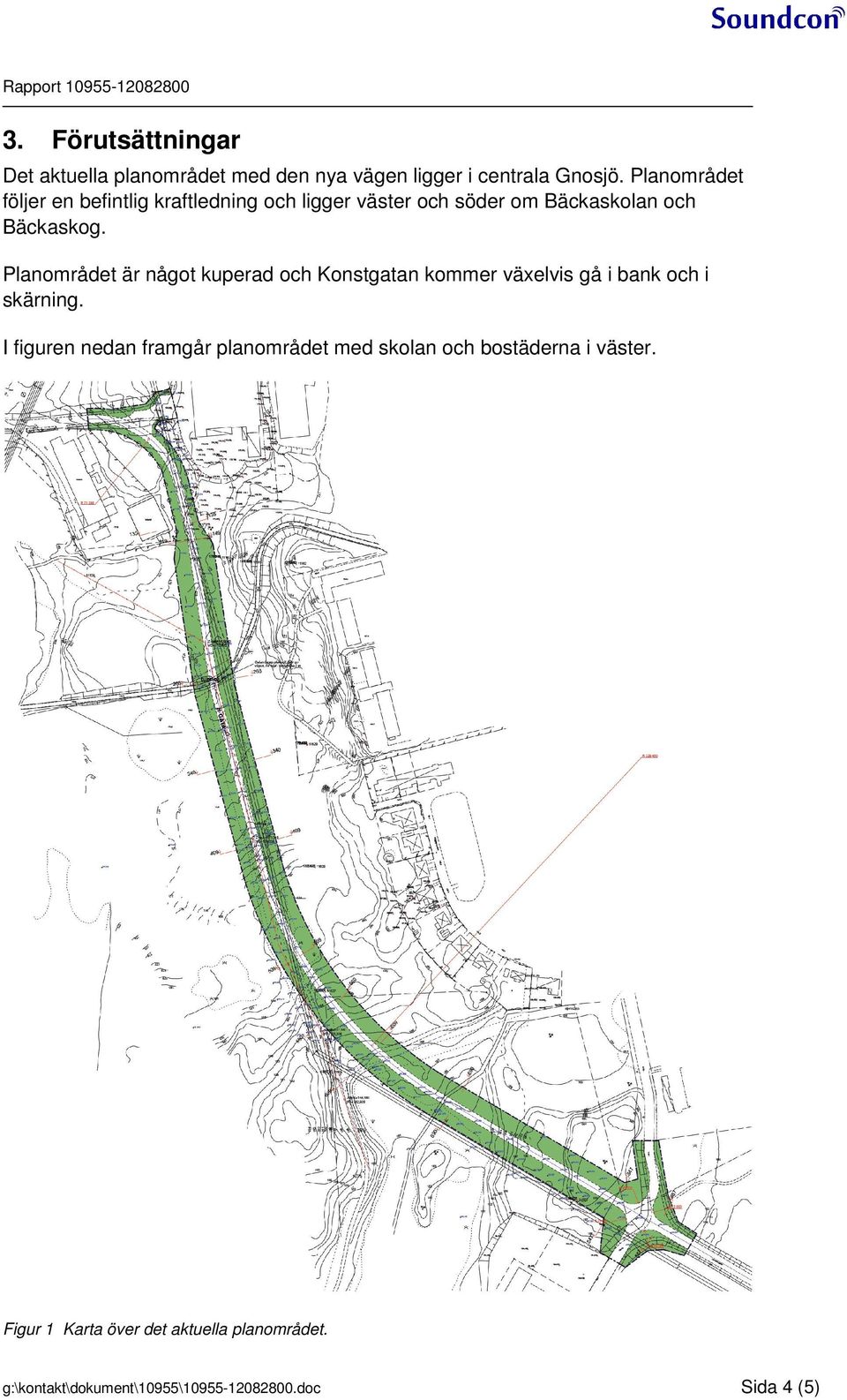

4 3. Förutsättningar Det aktuella planområdet med den nya vägen ligger i centrala Gnosjö. Planområdet följer en befintlig kraftledning och ligger väster och söder om Bäckaskolan och Bäckaskog. Planområdet är något kuperad och Konstgatan kommer växelvis gå i bank och i skärning. I figuren nedan framgår planområdet med skolan och bostäderna i väster. Figur 1 Karta över det aktuella planområdet. g:\kontakt\dokument\10955\ doc Sida 4 (5)

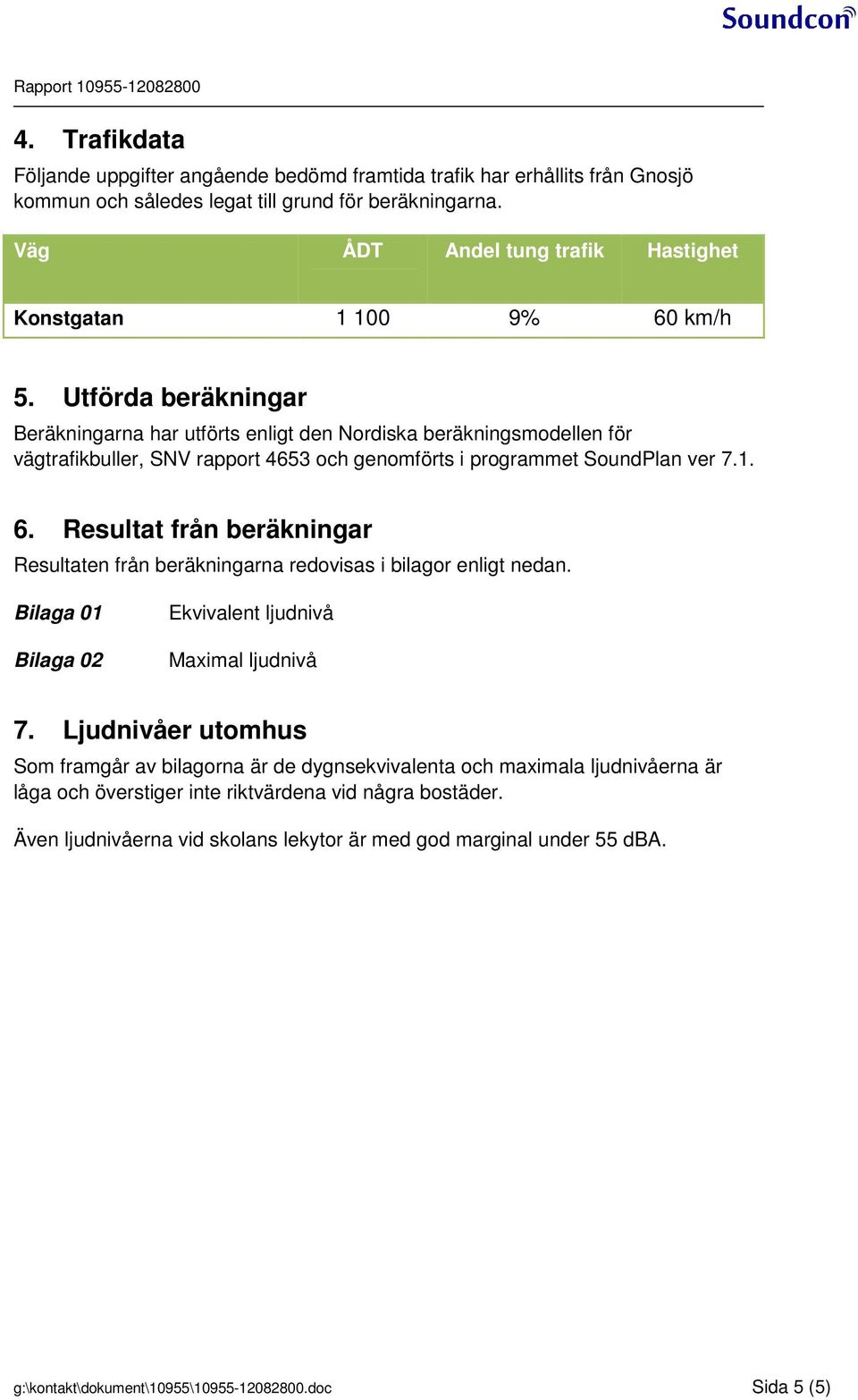

5 4. Trafikdata Följande uppgifter angående bedömd framtida trafik har erhållits från Gnosjö kommun och således legat till grund för beräkningarna. Väg ÅDT Andel tung trafik Hastighet Konstgatan % 60 km/h 5. Utförda beräkningar Beräkningarna har utförts enligt den Nordiska beräkningsmodellen för vägtrafikbuller, SNV rapport 4653 och genomförts i programmet SoundPlan ver Resultat från beräkningar Resultaten från beräkningarna redovisas i bilagor enligt nedan. Bilaga 01 Bilaga 02 Ekvivalent ljudnivå Maximal ljudnivå 7. Ljudnivåer utomhus Som framgår av bilagorna är de dygnsekvivalenta och maximala ljudnivåerna är låga och överstiger inte riktvärdena vid några bostäder. Även ljudnivåerna vid skolans lekytor är med god marginal under 55 dba. g:\kontakt\dokument\10955\ doc Sida 5 (5)

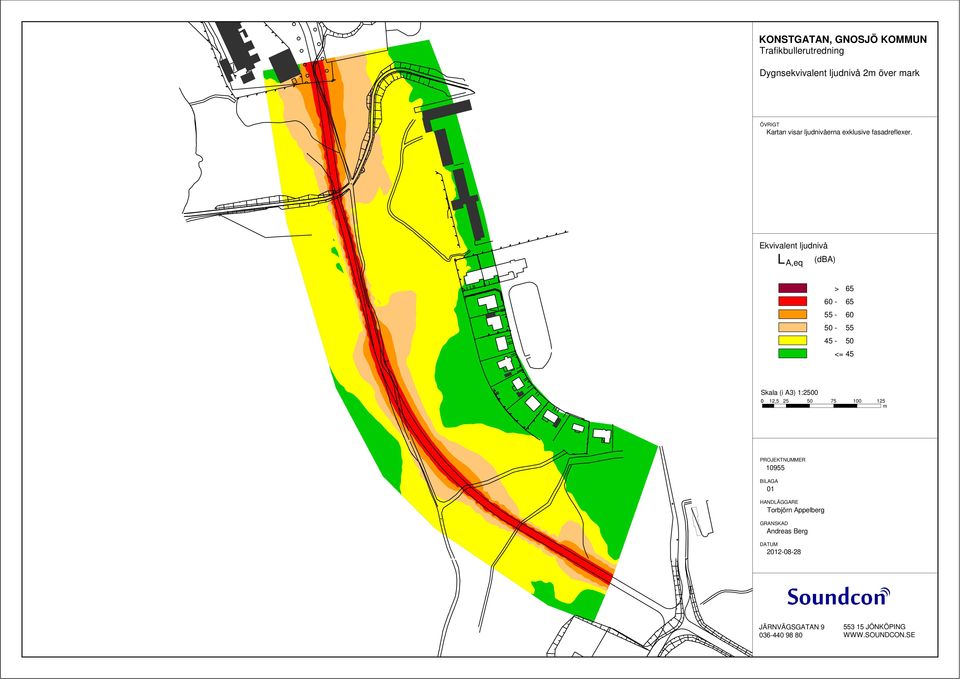

6 KONSTGATAN, GNOSJÖ KOMMUN Dygnsekvivalent ljudnivå 2m över mark ÖVRIGT Kartan visar ljudnivåerna exklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > <= 45 Skala (i A3) 1: , m PROJEKTNUMMER BILAGA 01 HANDLÄGGARE GRANSKAD Andreas Berg DATUM JÄRNVÄGSGATAN JÖNKÖPING

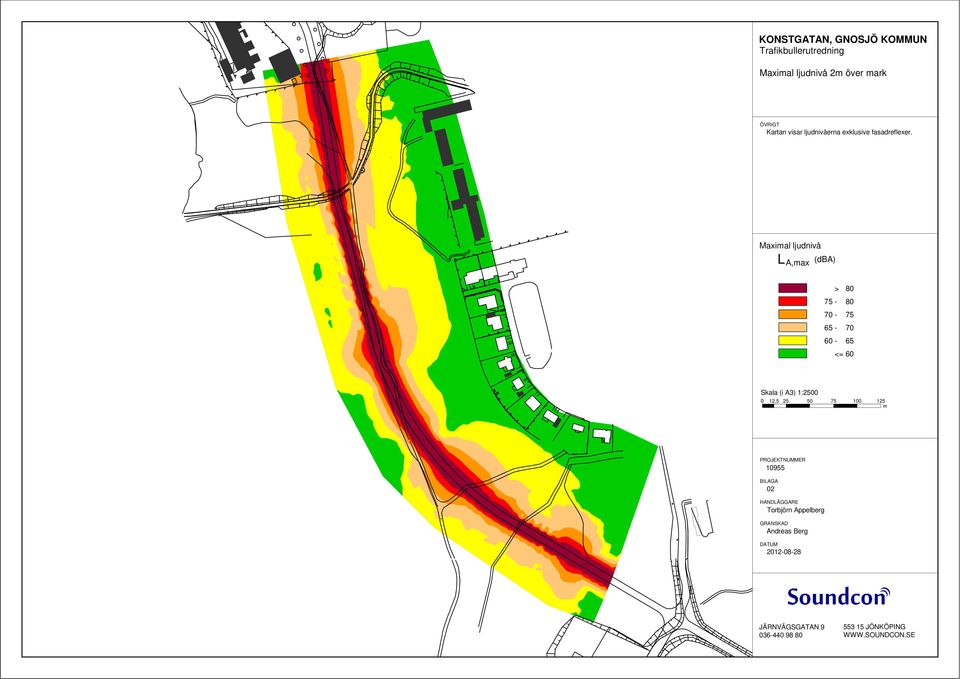

7 KONSTGATAN, GNOSJÖ KOMMUN Maximal ljudnivå 2m över mark ÖVRIGT Kartan visar ljudnivåerna exklusive fasadreflexer. Maximal ljudnivå L A,max (dba) > <= 60 Skala (i A3) 1: , m PROJEKTNUMMER BILAGA 02 HANDLÄGGARE GRANSKAD Andreas Berg DATUM JÄRNVÄGSGATAN JÖNKÖPING
