1 Kylmas lätta guider Till PlantWatch PRO3

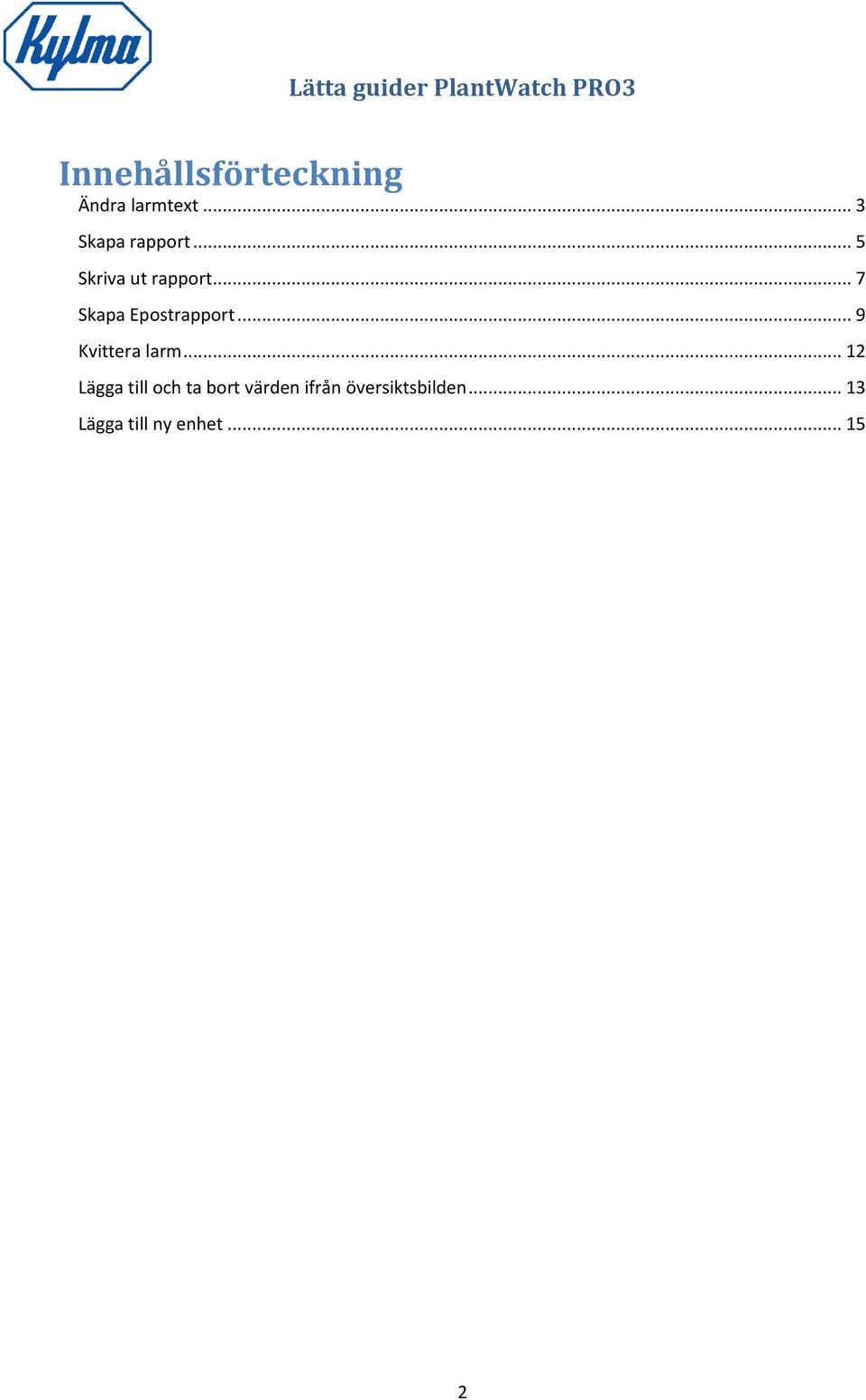

2 Innehållsförteckning Ändra larmtext... 3 Skapa rapport... 5 Skriva ut rapport... 7 Skapa Epostrapport... 9 Kvittera larm Lägga till och ta bort värden ifrån översiktsbilden Lägga till ny enhet

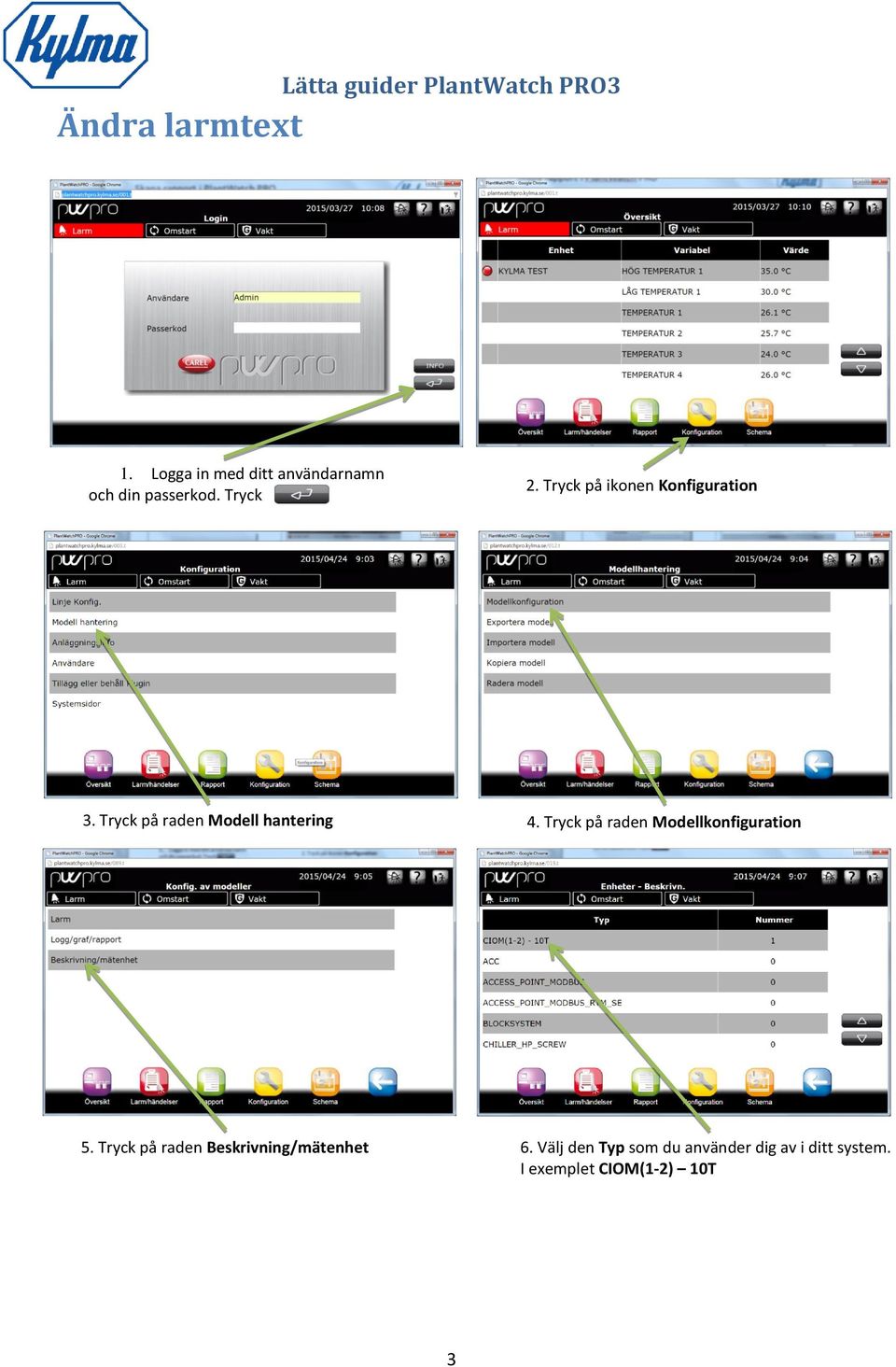

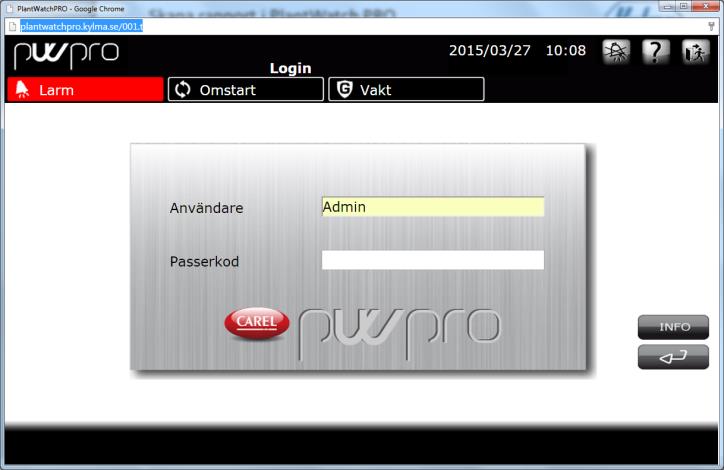

3 Ändra larmtext Lätta guider PlantWatch PRO3 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på ikonen Konfiguration 3. Tryck på raden Modell hantering 4. Tryck på raden Modellkonfiguration 5. Tryck på raden Beskrivning/mätenhet 6. Välj den Typ som du använder dig av i ditt system. I exemplet CIOM(1-2) 10T 3

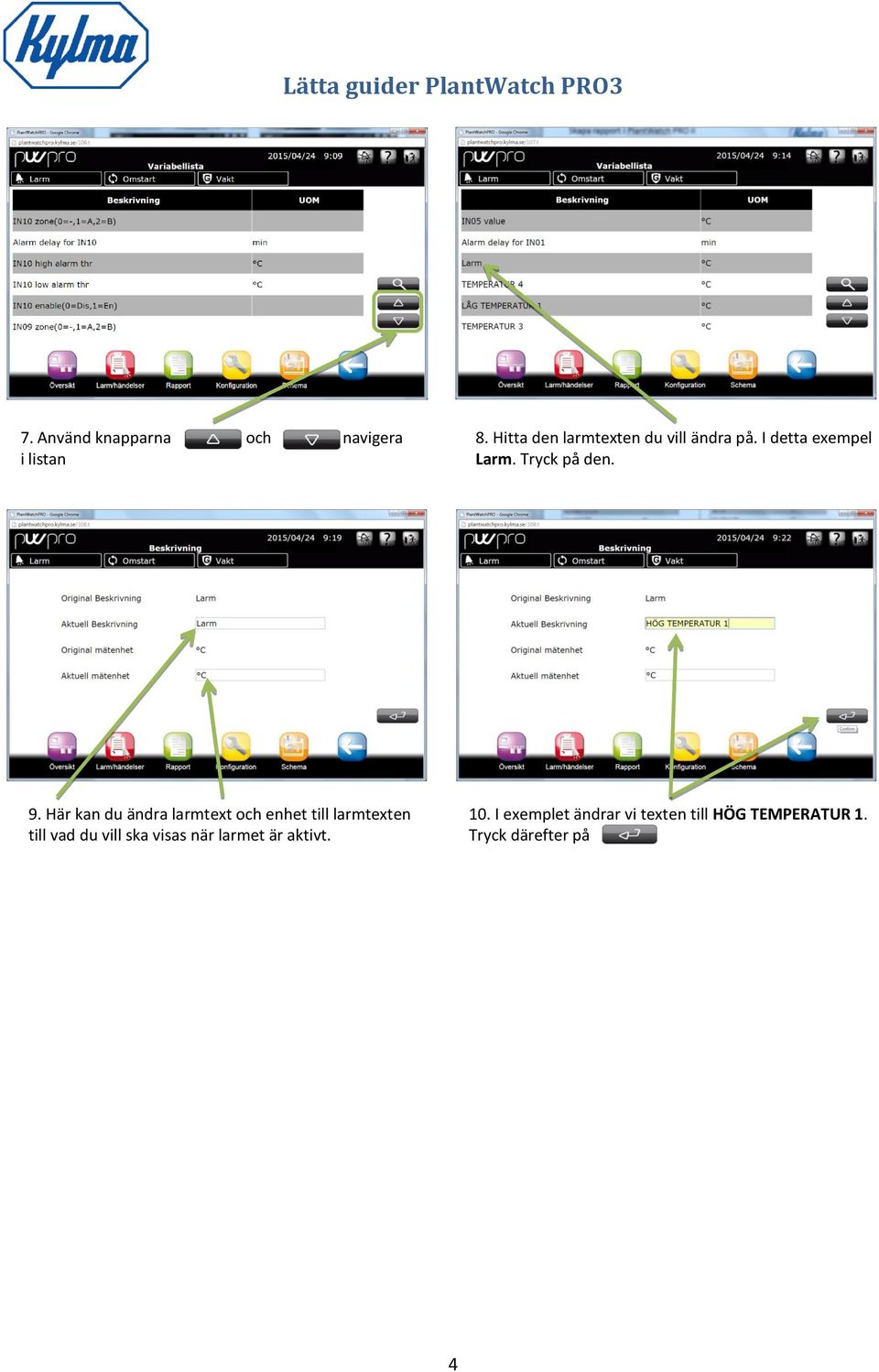

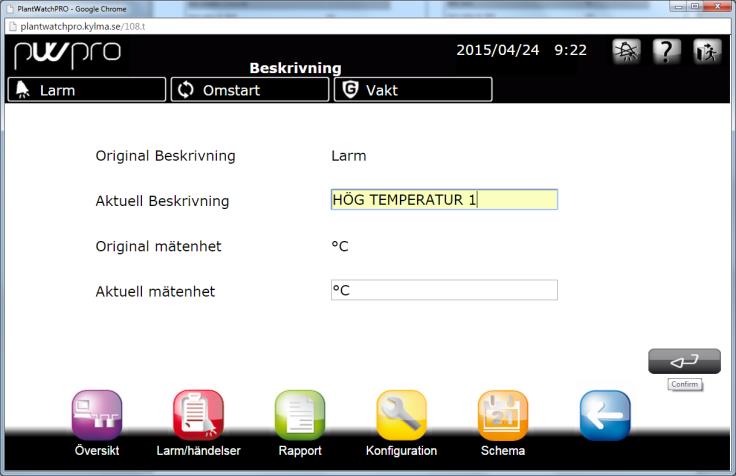

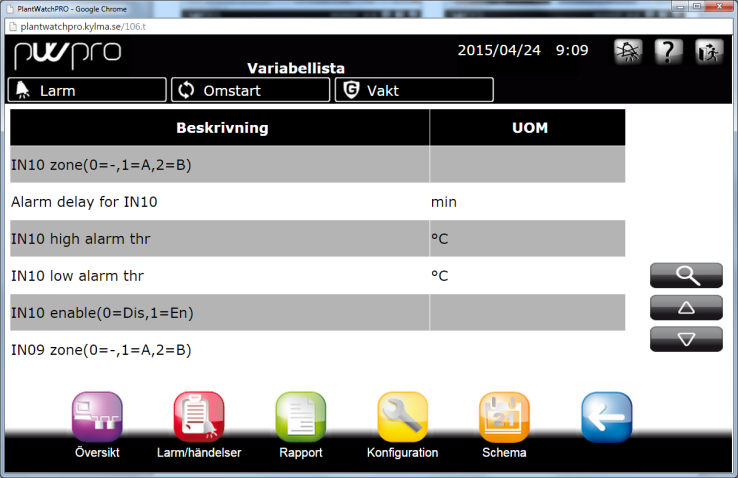

4 7. Använd knapparna och navigera i listan 8. Hitta den larmtexten du vill ändra på. I detta exempel Larm. Tryck på den. 9. Här kan du ändra larmtext och enhet till larmtexten till vad du vill ska visas när larmet är aktivt. 10. I exemplet ändrar vi texten till HÖG TEMPERATUR 1. Tryck därefter på 4

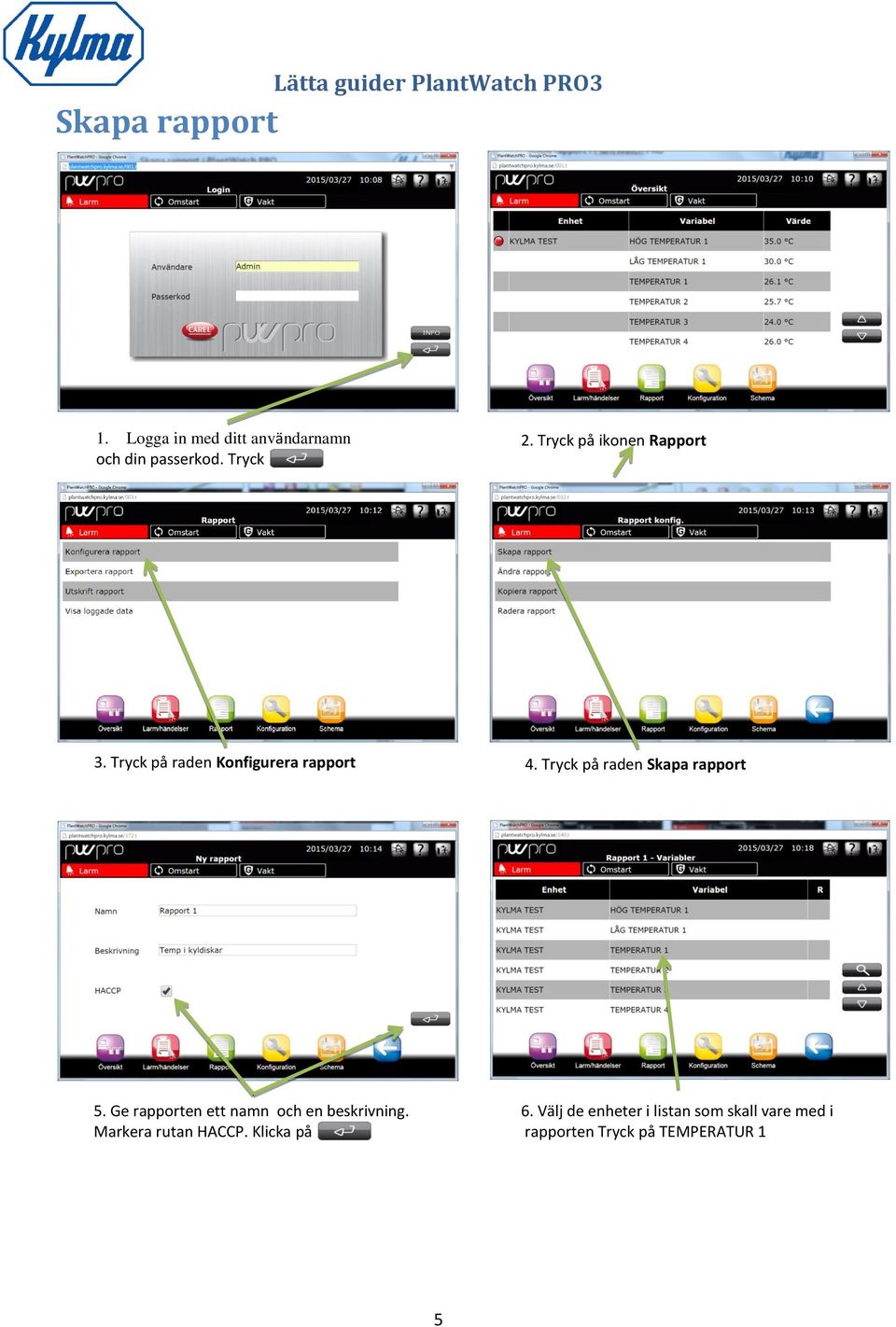

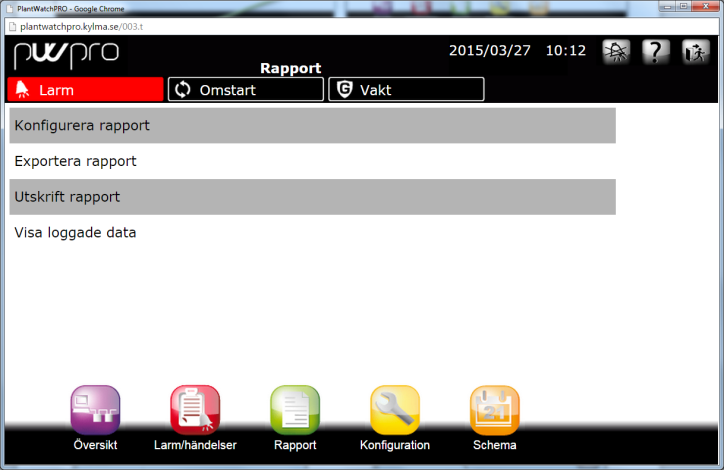

5 Skapa rapport Lätta guider PlantWatch PRO3 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på ikonen Rapport 3. Tryck på raden Konfigurera rapport 4. Tryck på raden Skapa rapport 5. Ge rapporten ett namn och en beskrivning. Markera rutan HACCP. Klicka på 6. Välj de enheter i listan som skall vare med i rapporten Tryck på TEMPERATUR 1 5

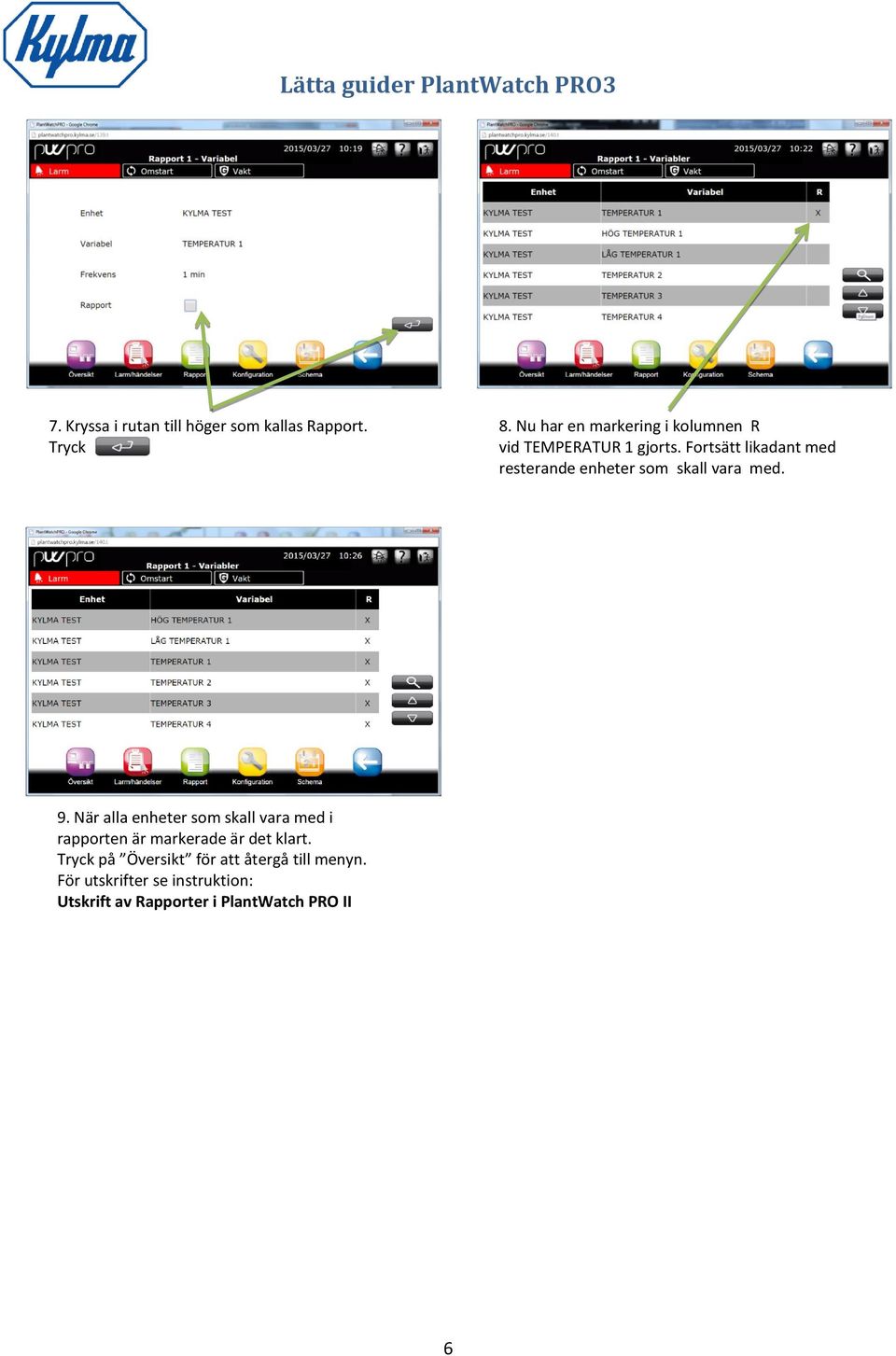

6 7. Kryssa i rutan till höger som kallas Rapport. Tryck 8. Nu har en markering i kolumnen R vid TEMPERATUR 1 gjorts. Fortsätt likadant med resterande enheter som skall vara med. 9. När alla enheter som skall vara med i rapporten är markerade är det klart. Tryck på Översikt för att återgå till menyn. För utskrifter se instruktion: Utskrift av Rapporter i PlantWatch PRO II 6

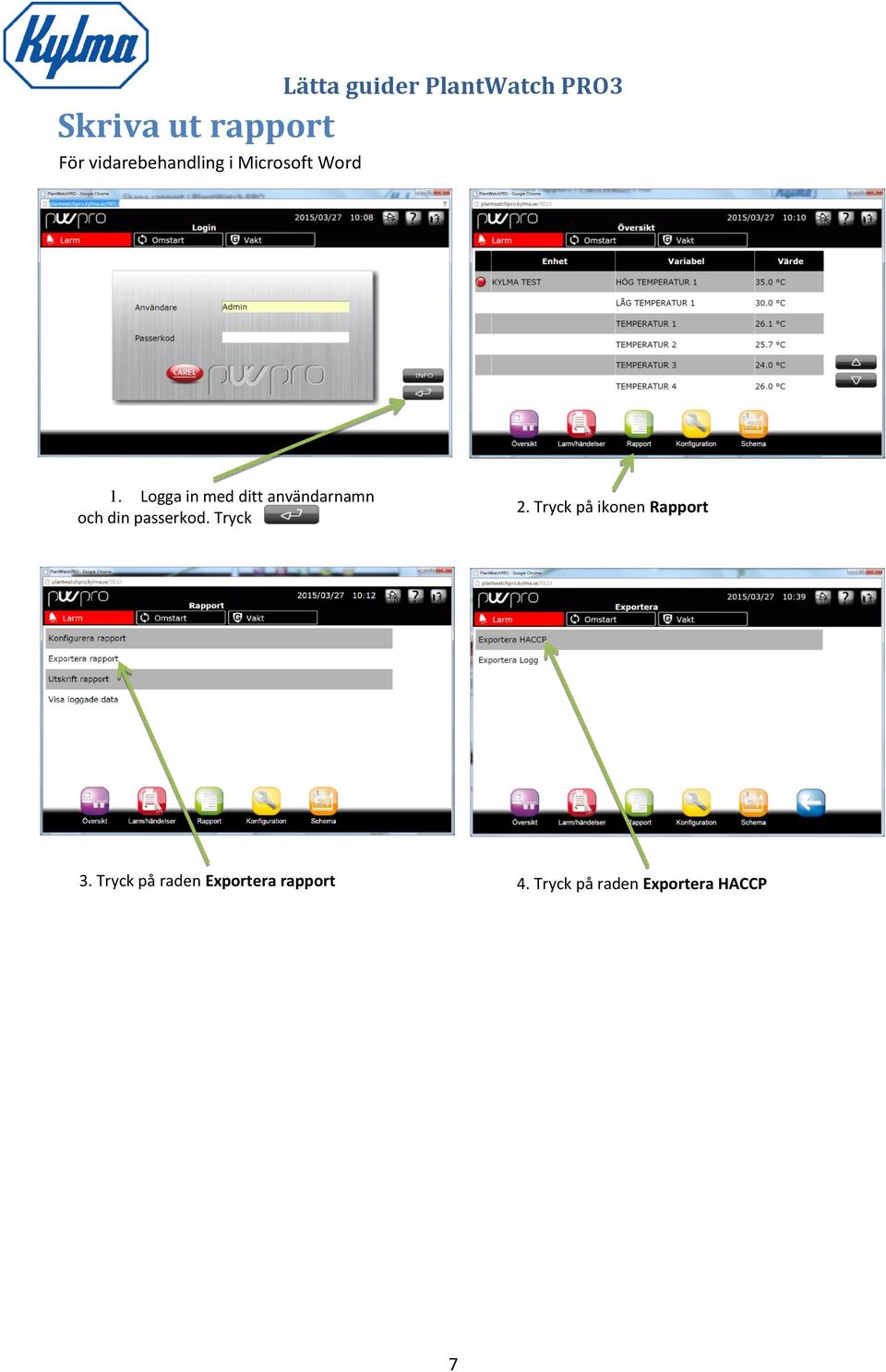

7 Skriva ut rapport För vidarebehandling i Microsoft Word Lätta guider PlantWatch PRO3 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på ikonen Rapport 3. Tryck på raden Exportera rapport 4. Tryck på raden Exportera HACCP 7

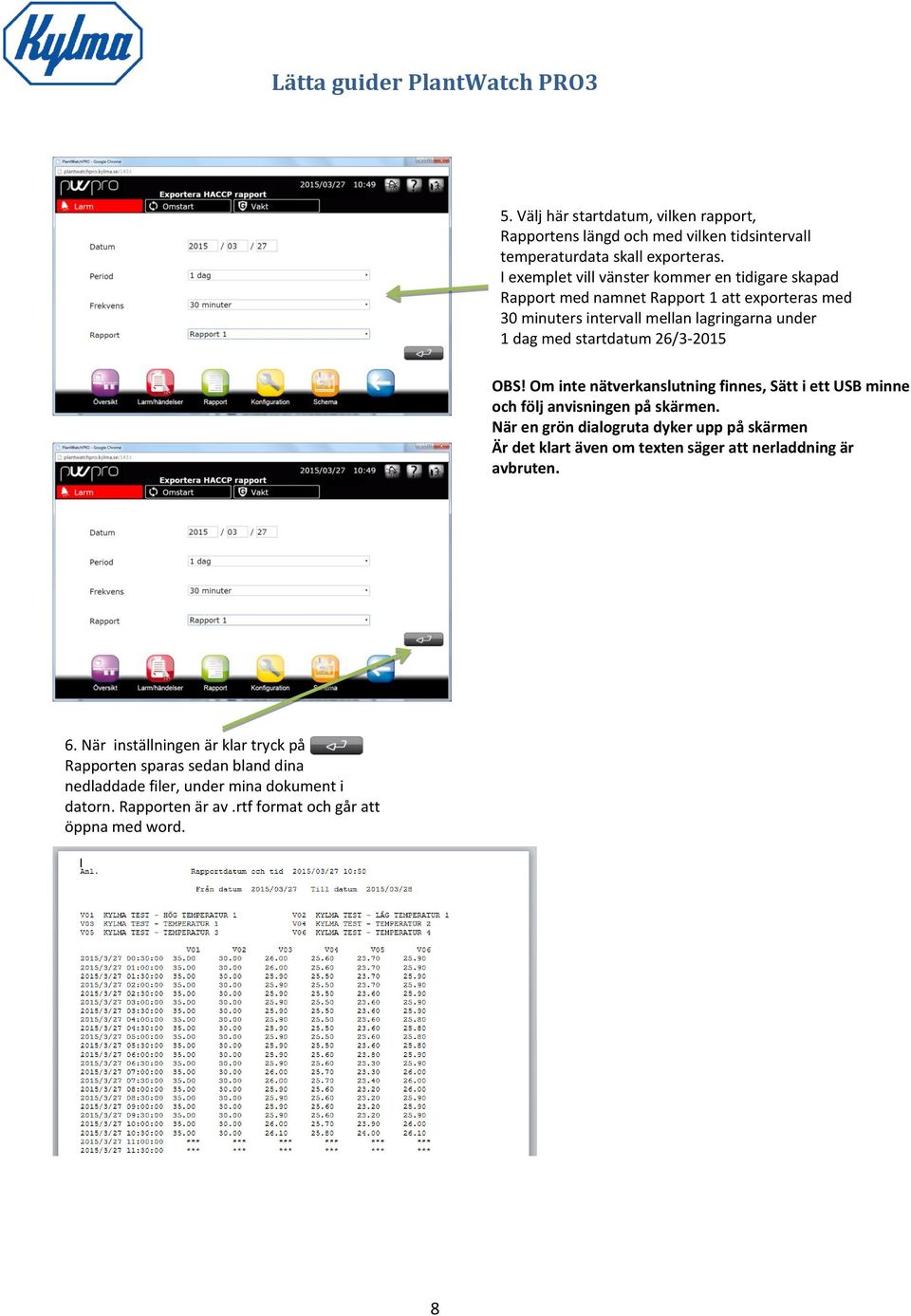

8 5. Välj här startdatum, vilken rapport, Rapportens längd och med vilken tidsintervall temperaturdata skall exporteras. I exemplet vill vänster kommer en tidigare skapad Rapport med namnet Rapport 1 att exporteras med 30 minuters intervall mellan lagringarna under 1 dag med startdatum 26/ OBS! Om inte nätverkanslutning finnes, Sätt i ett USB minne och följ anvisningen på skärmen. När en grön dialogruta dyker upp på skärmen Är det klart även om texten säger att nerladdning är avbruten. 6. När inställningen är klar tryck på Rapporten sparas sedan bland dina nedladdade filer, under mina dokument i datorn. Rapporten är av.rtf format och går att öppna med word. 8

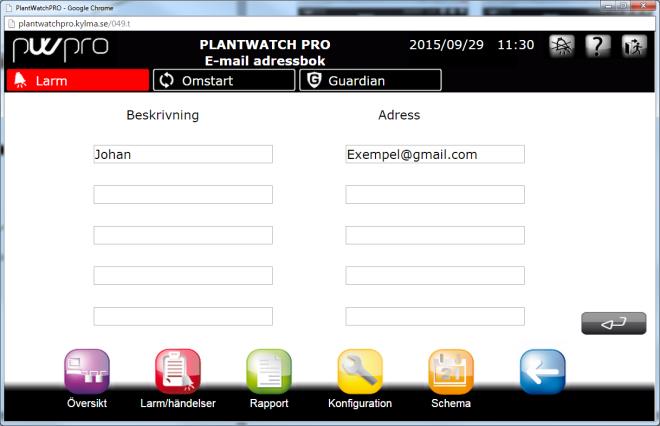

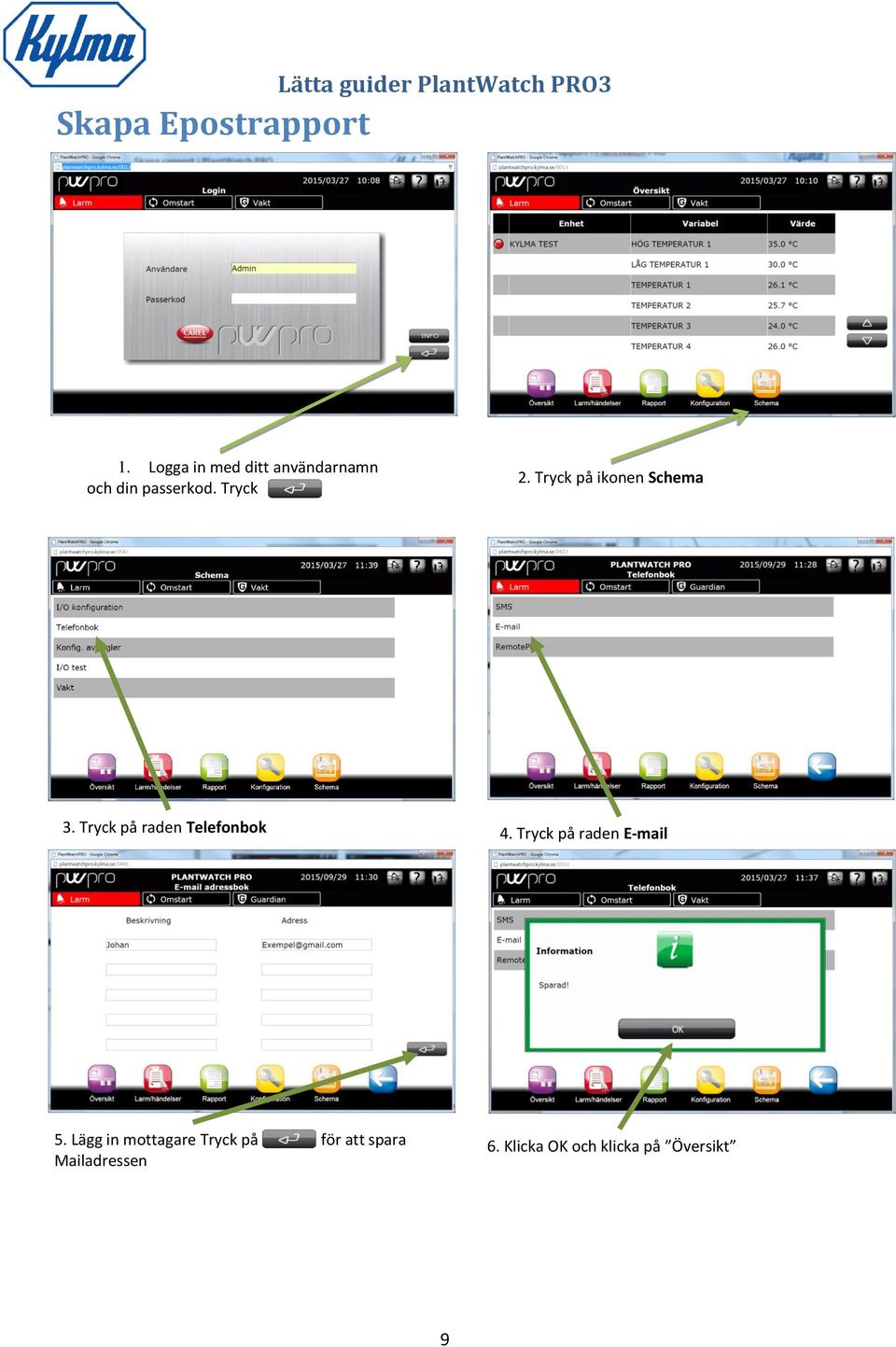

9 Skapa Epostrapport Lätta guider PlantWatch PRO3 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på ikonen Schema 3. Tryck på raden Telefonbok 4. Tryck på raden 5. Lägg in mottagare Tryck på för att spara Mailadressen 6. Klicka OK och klicka på Översikt 9

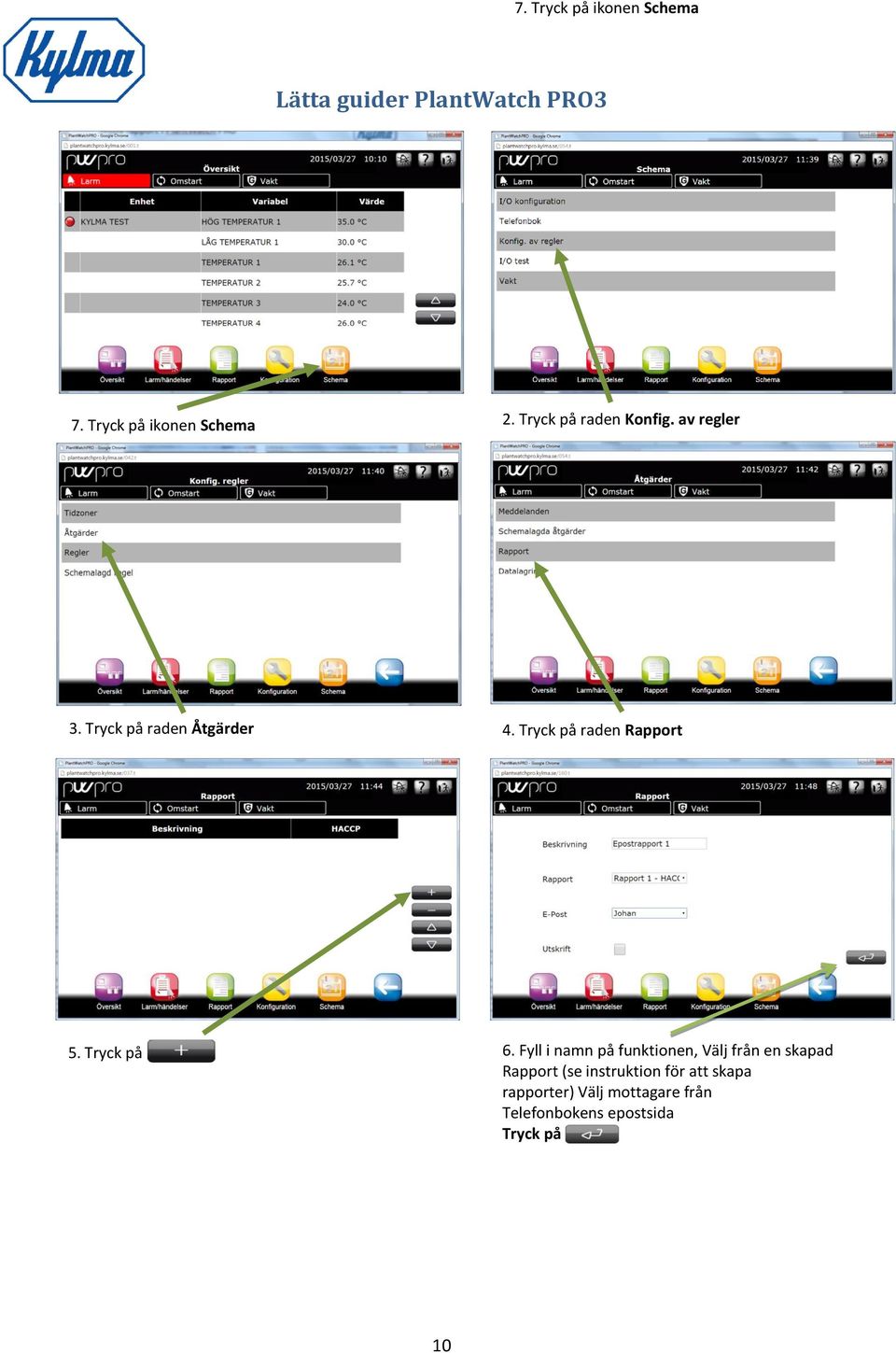

10 7. Tryck på ikonen Schema Lätta guider PlantWatch PRO3 7. Tryck på ikonen Schema 2. Tryck på raden Konfig. av regler 3. Tryck på raden Åtgärder 4. Tryck på raden Rapport 5. Tryck på 6. Fyll i namn på funktionen, Välj från en skapad Rapport (se instruktion för att skapa rapporter) Välj mottagare från Telefonbokens epostsida Tryck på 10

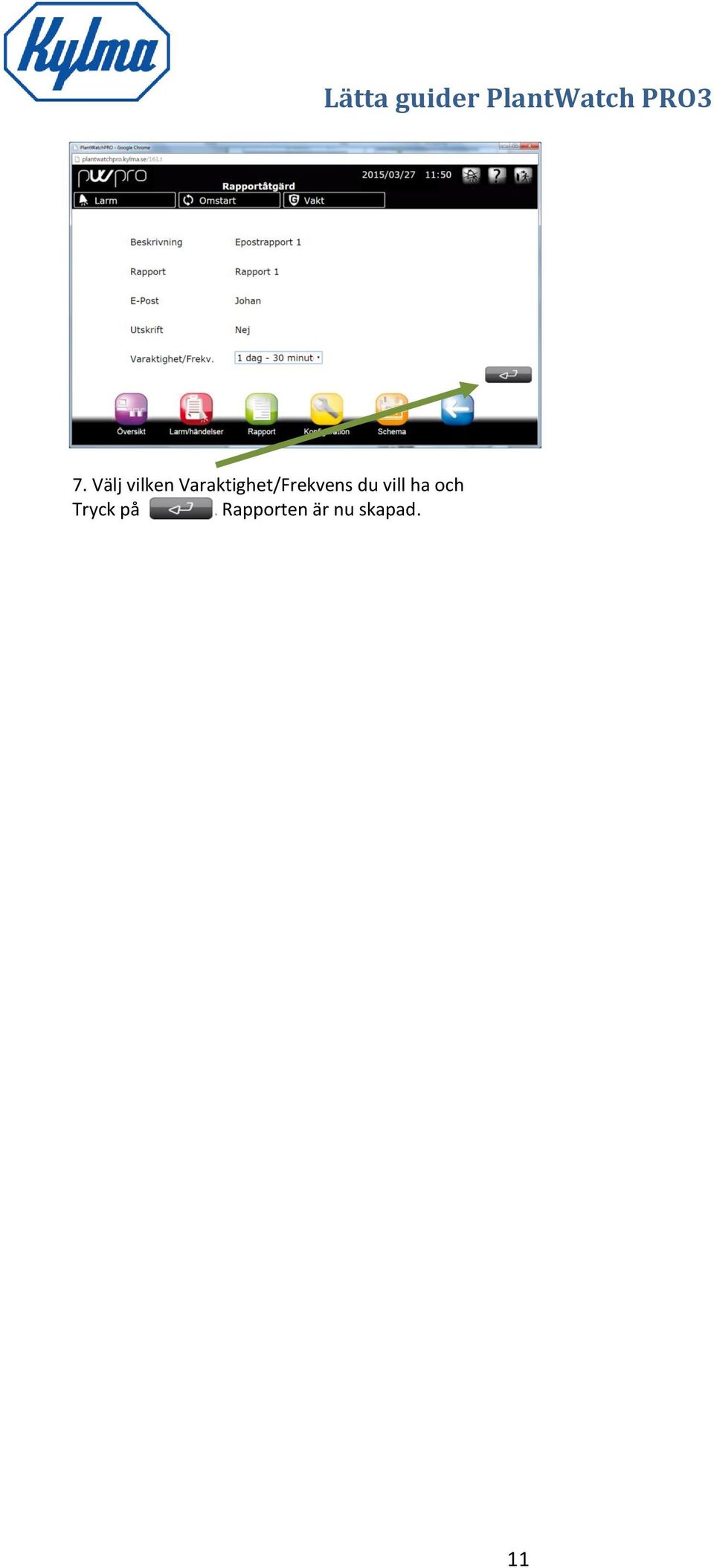

11 7. Välj vilken Varaktighet/Frekvens du vill ha och Tryck på. Rapporten är nu skapad. 11

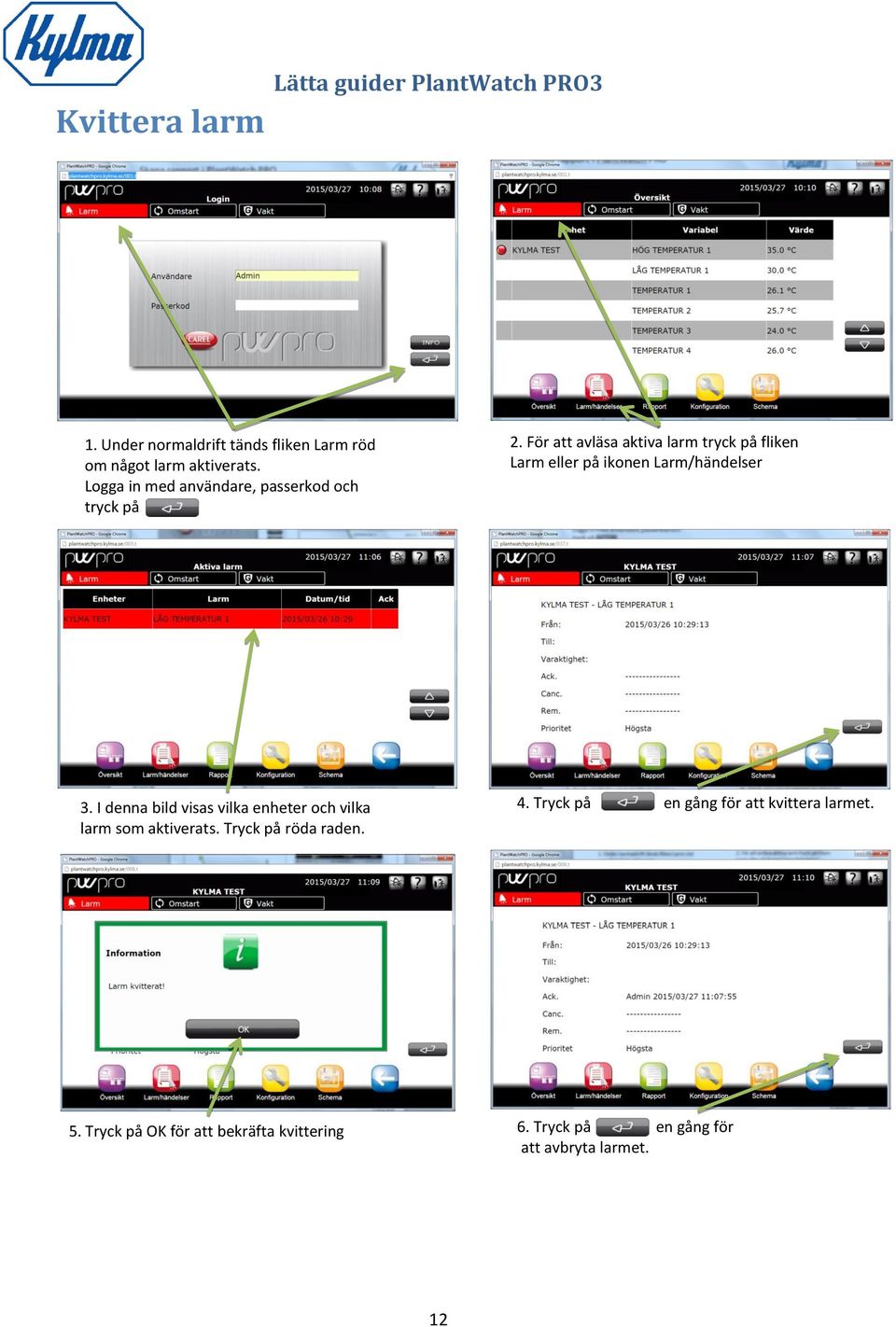

12 Kvittera larm Lätta guider PlantWatch PRO3 1. Under normaldrift tänds fliken Larm röd om något larm aktiverats. Logga in med användare, passerkod och tryck på 2. För att avläsa aktiva larm tryck på fliken Larm eller på ikonen Larm/händelser 3. I denna bild visas vilka enheter och vilka larm som aktiverats. Tryck på röda raden. 4. Tryck på en gång för att kvittera larmet. 5. Tryck på OK för att bekräfta kvittering 6. Tryck på en gång för att avbryta larmet. 12

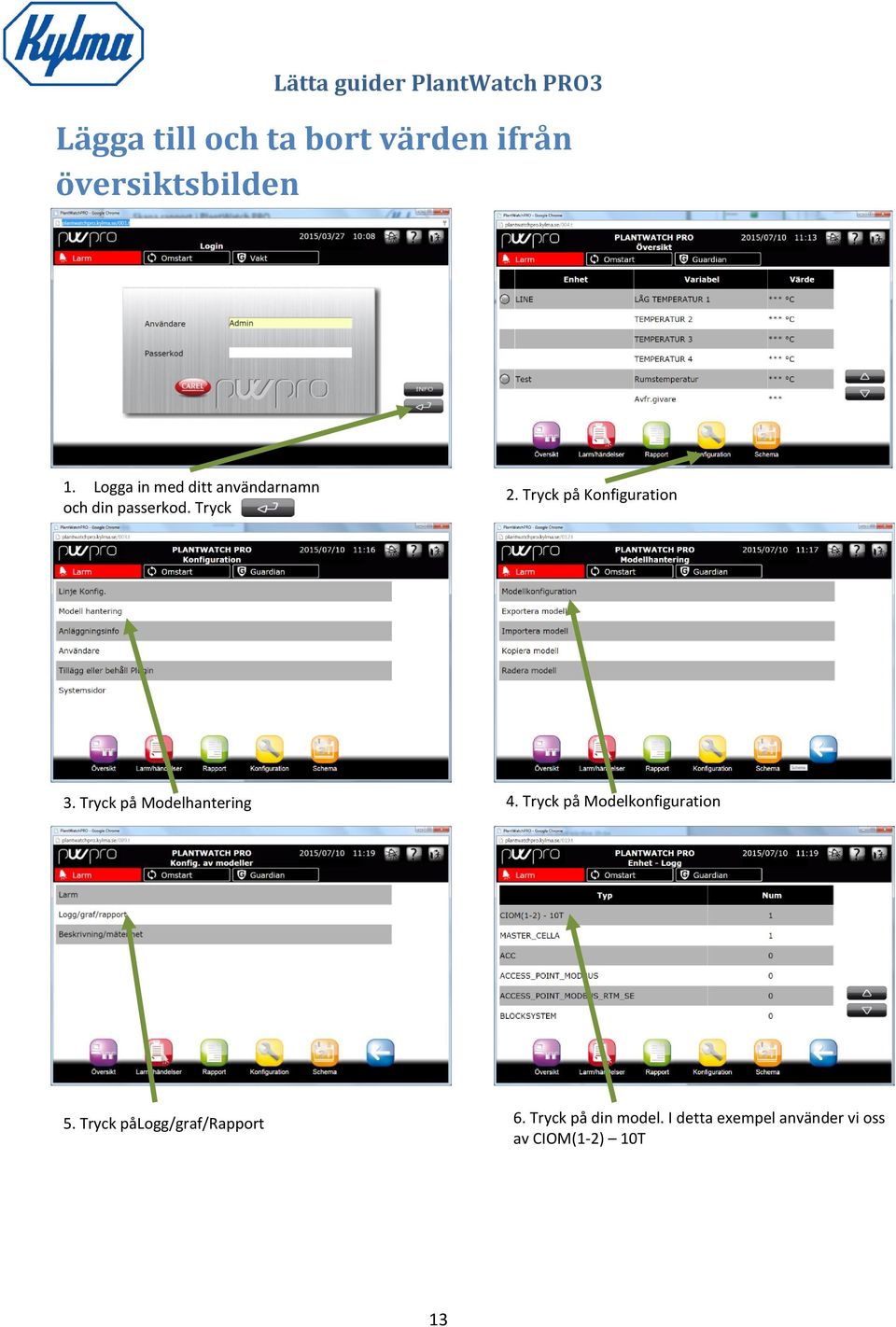

13 Lägga till och ta bort värden ifrån översiktsbilden 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på Konfiguration 3. Tryck på Modelhantering 4. Tryck på Modelkonfiguration 5. Tryck pålogg/graf/rapport 6. Tryck på din model. I detta exempel använder vi oss av CIOM(1-2) 10T 13

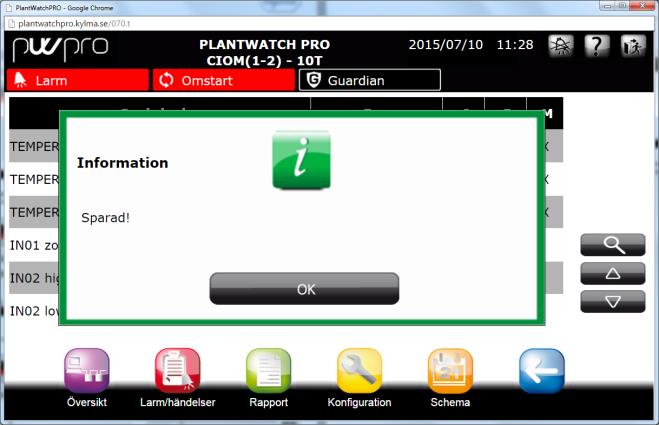

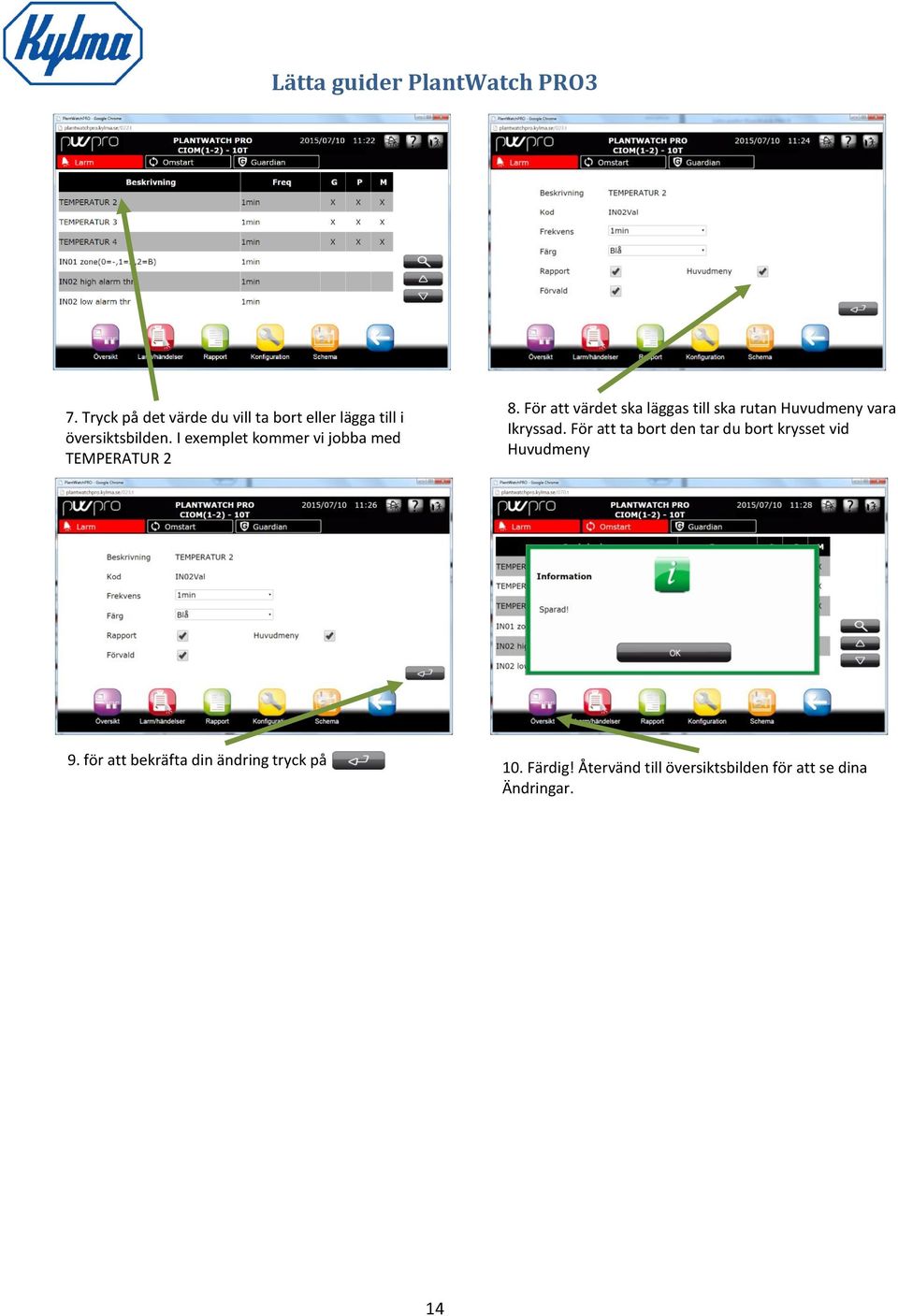

14 7. Tryck på det värde du vill ta bort eller lägga till i översiktsbilden. I exemplet kommer vi jobba med TEMPERATUR 2 8. För att värdet ska läggas till ska rutan Huvudmeny vara Ikryssad. För att ta bort den tar du bort krysset vid Huvudmeny 9. för att bekräfta din ändring tryck på 10. Färdig! Återvänd till översiktsbilden för att se dina Ändringar. 14

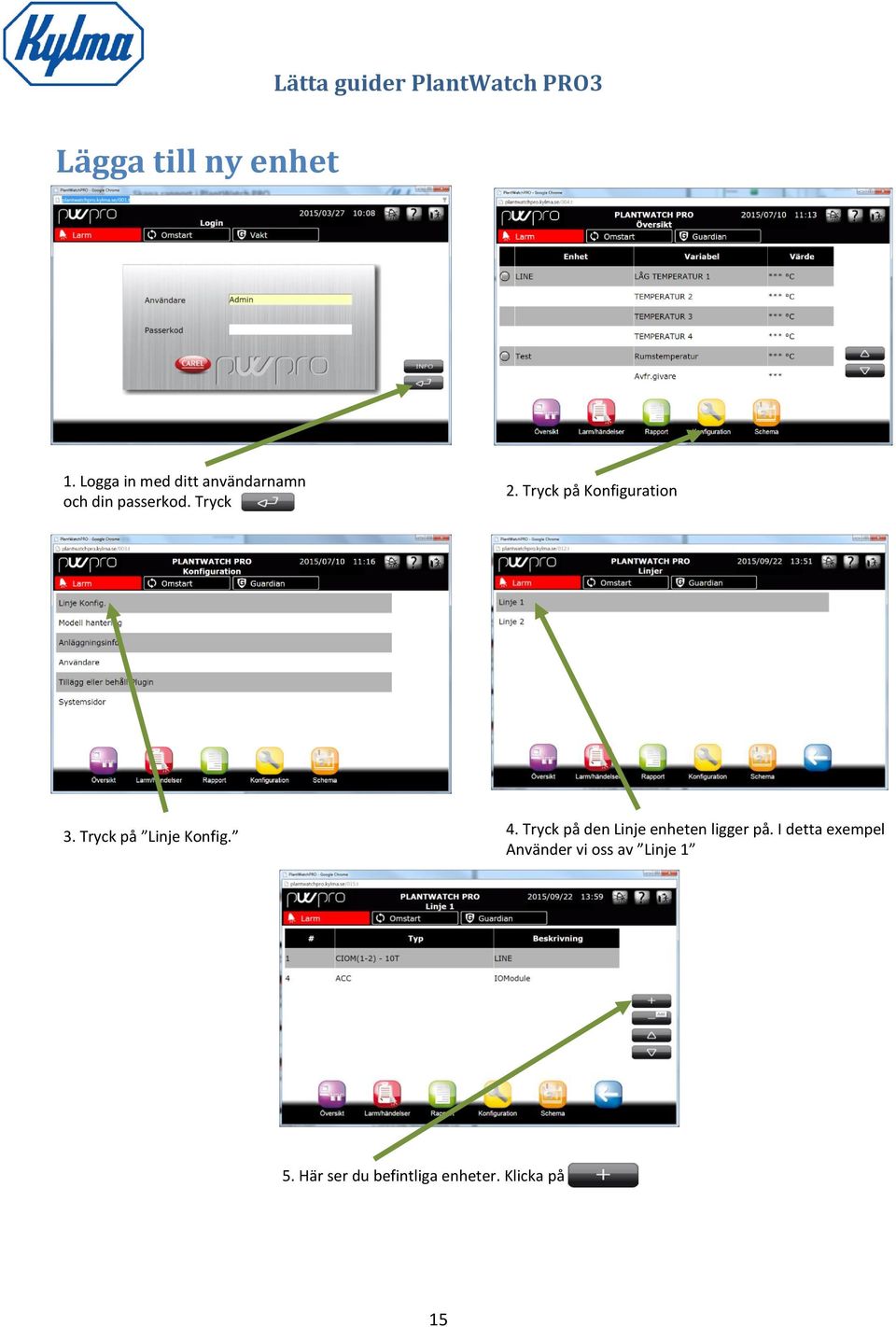

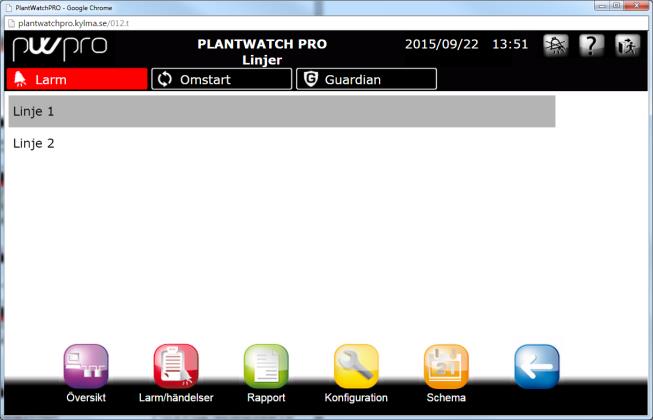

15 Lägga till ny enhet 1. Logga in med ditt användarnamn och din passerkod. Tryck 2. Tryck på Konfiguration 3. Tryck på Linje Konfig. 4. Tryck på den Linje enheten ligger på. I detta exempel Använder vi oss av Linje 1 5. Här ser du befintliga enheter. Klicka på 15

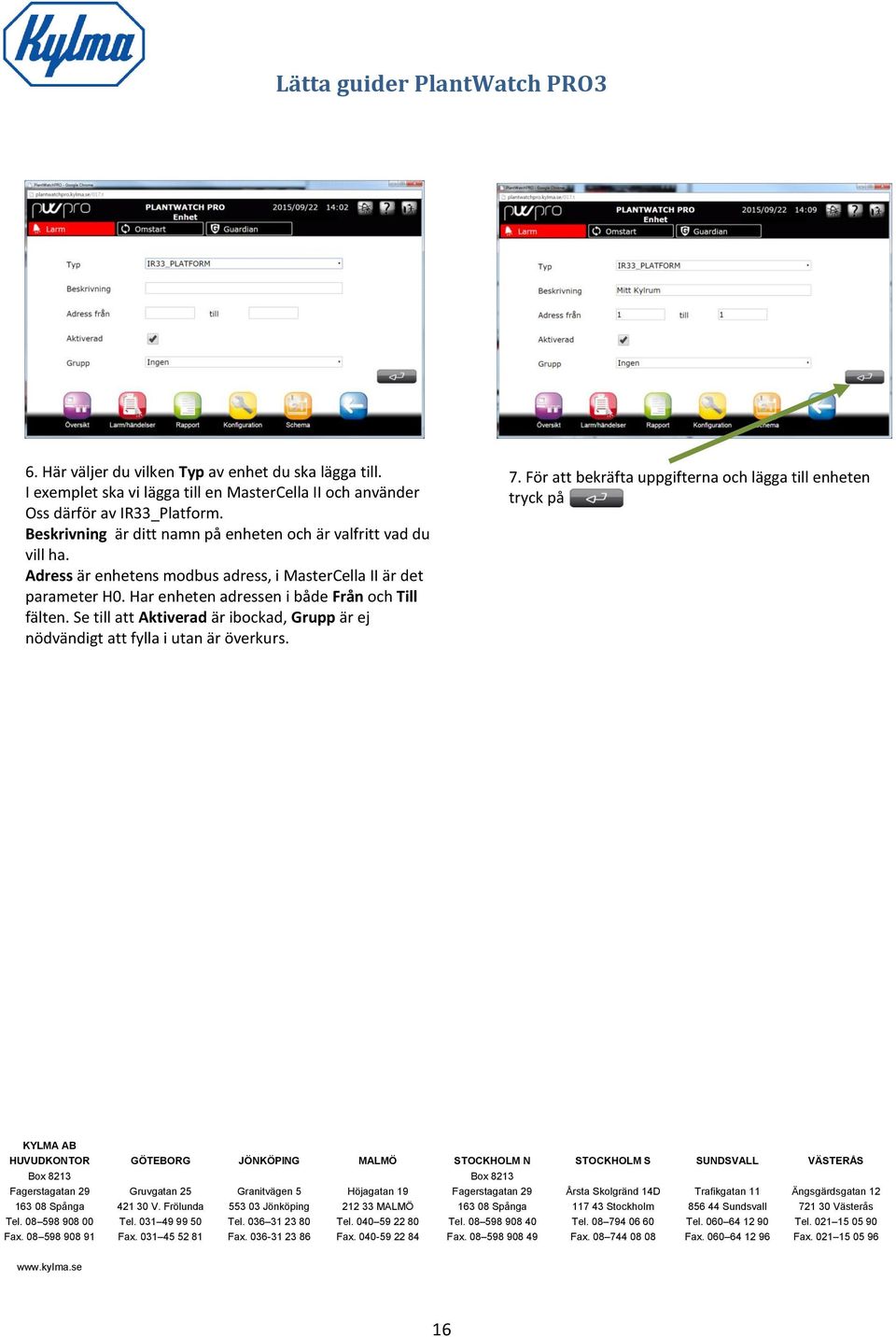

16 6. Här väljer du vilken Typ av enhet du ska lägga till. I exemplet ska vi lägga till en MasterCella II och använder Oss därför av IR33_Platform. Beskrivning är ditt namn på enheten och är valfritt vad du vill ha. Adress är enhetens modbus adress, i MasterCella II är det parameter H0. Har enheten adressen i både Från och Till fälten. Se till att Aktiverad är ibockad, Grupp är ej nödvändigt att fylla i utan är överkurs. 7. För att bekräfta uppgifterna och lägga till enheten tryck på KYLMA AB HUVUDKONTOR GÖTEBORG JÖNKÖPING MALMÖ STOCKHOLM N STOCKHOLM S SUNDSVALL VÄSTERÅS Box 8213 Fagerstagatan Spånga Tel Fax Gruvgatan V. Frölunda Tel Fax Granitvägen Jönköping Tel Fax Höjagatan MALMÖ Tel Fax Box 8213 Fagerstagatan Spånga Tel Fax Årsta Skolgränd 14D Stockholm Tel Fax Trafikgatan Sundsvall Tel Fax Ängsgärdsgatan Västerås Tel Fax
