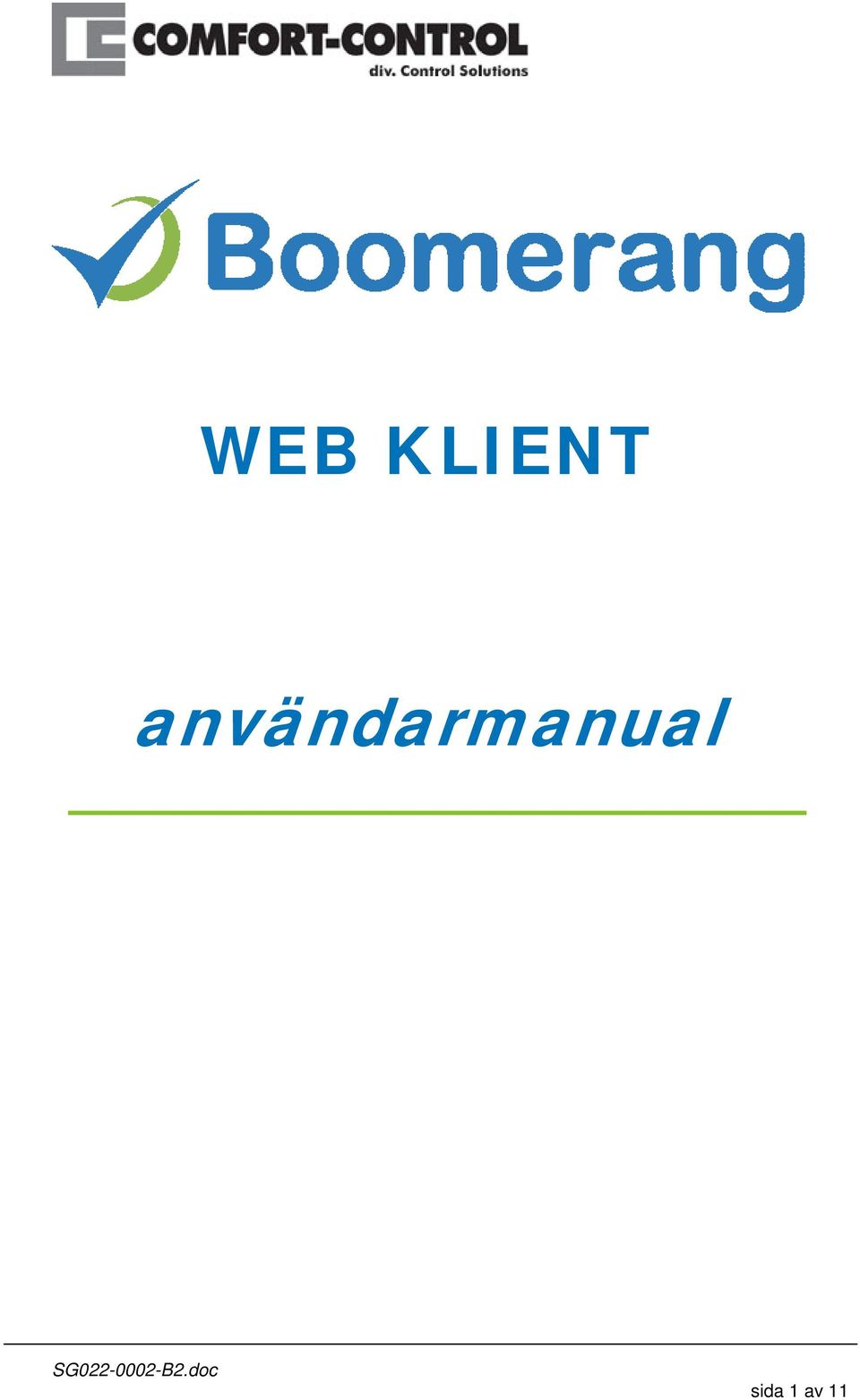

1 WEB KLIENT användarmanual sida 1 av 11

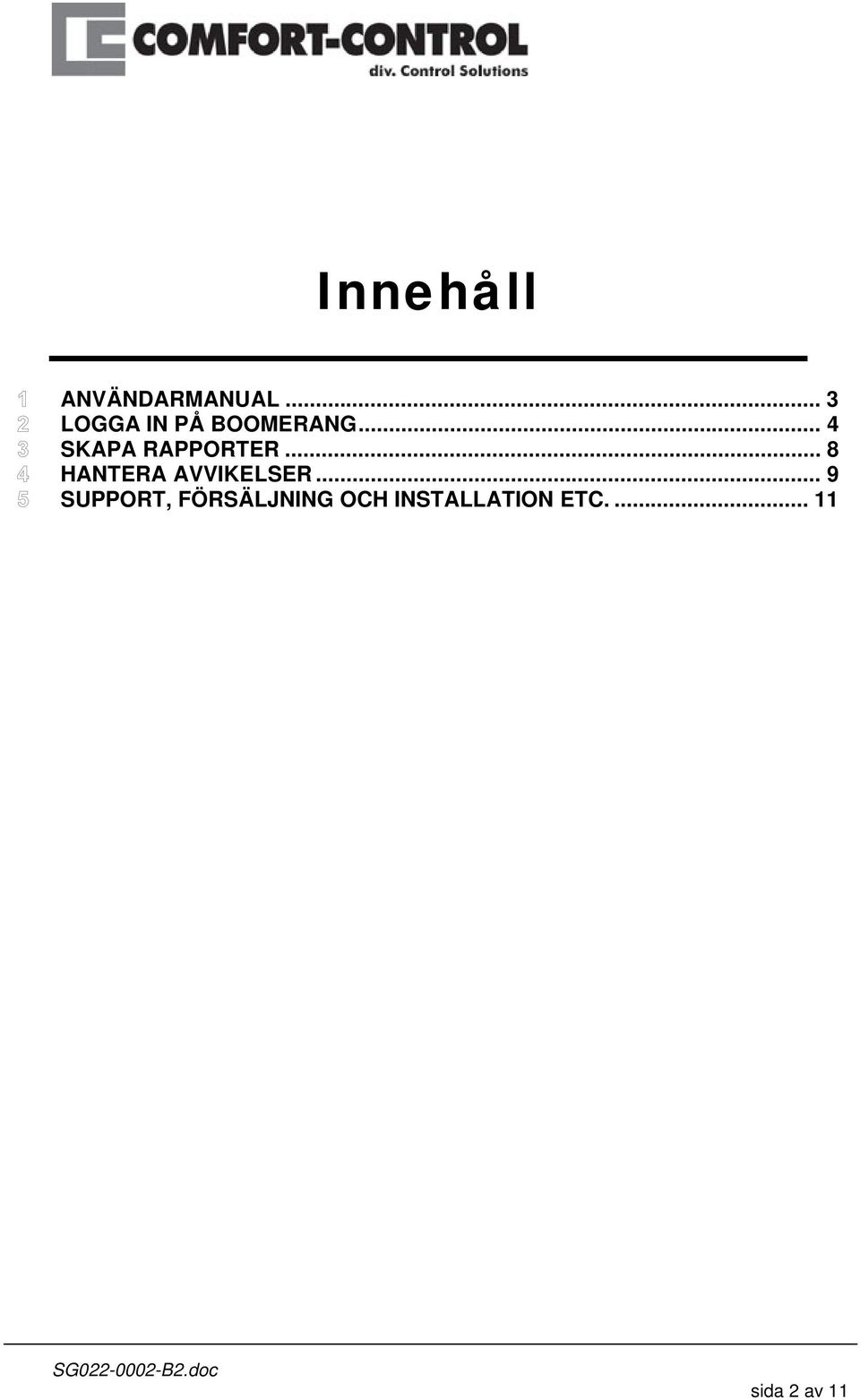

2 Innehåll ANVÄNDARMANUAL... 3 LOGGA IN PÅ BOOMERANG... 4 SKAPA RAPPORTER... 8 HANTERA AVVIKELSER... 9 SUPPORT, FÖRSÄLJNING OCH INSTALLATION ETC sida 2 av 11

3 Användarmanual Denna användarmanual syftar till att ge dig en snabb översikt över och förståelse för funktionerna i web-klienten av temperaturloggningssystemet Boomerang. sida 3 av 11

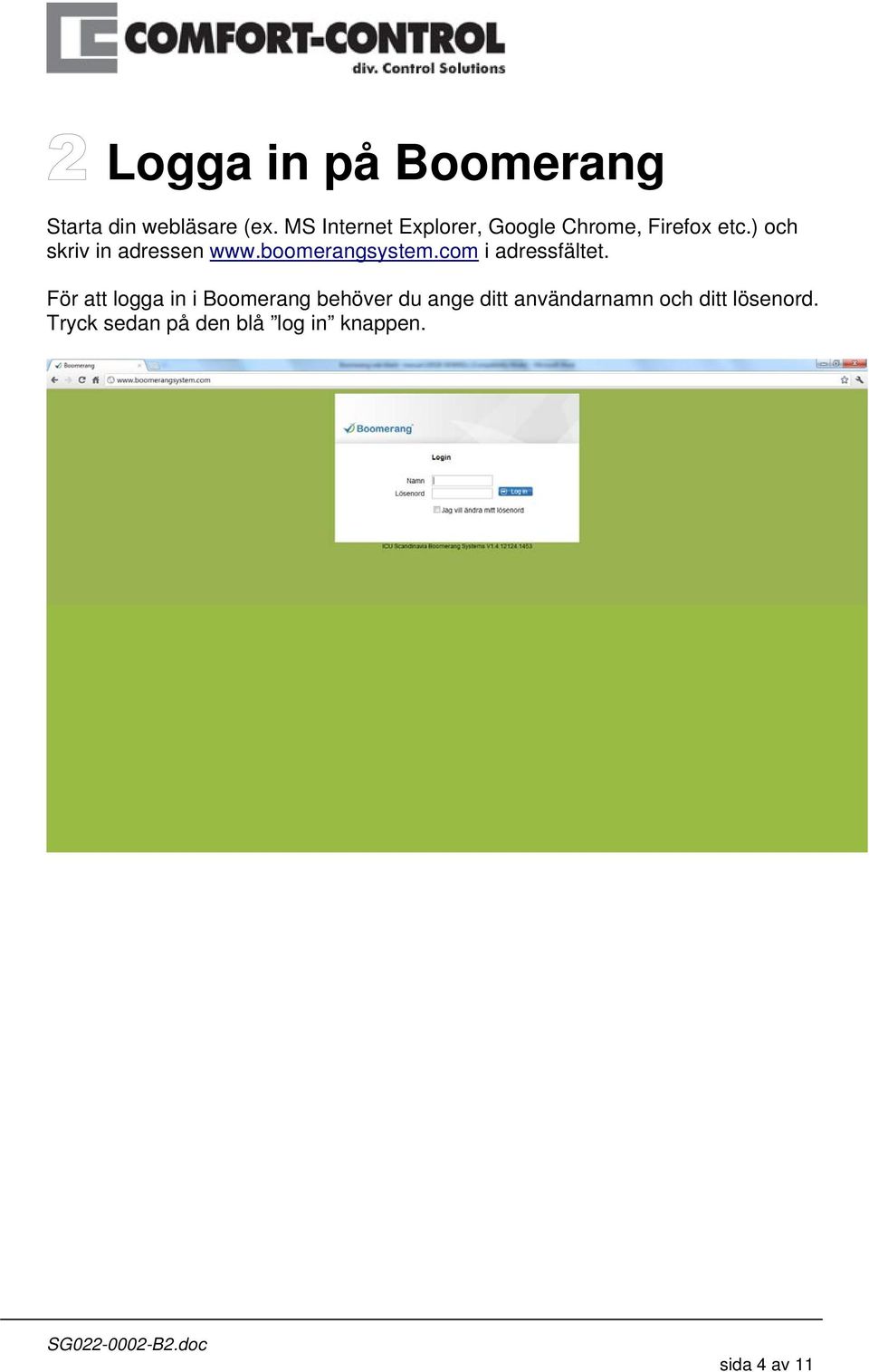

4 Logga in på Boomerang Starta din webläsare (ex. MS Internet Explorer, Google Chrome, Firefox etc.) och skriv in adressen i adressfältet. För att logga in i Boomerang behöver du ange ditt användarnamn och ditt lösenord. Tryck sedan på den blå log in knappen. sida 4 av 11

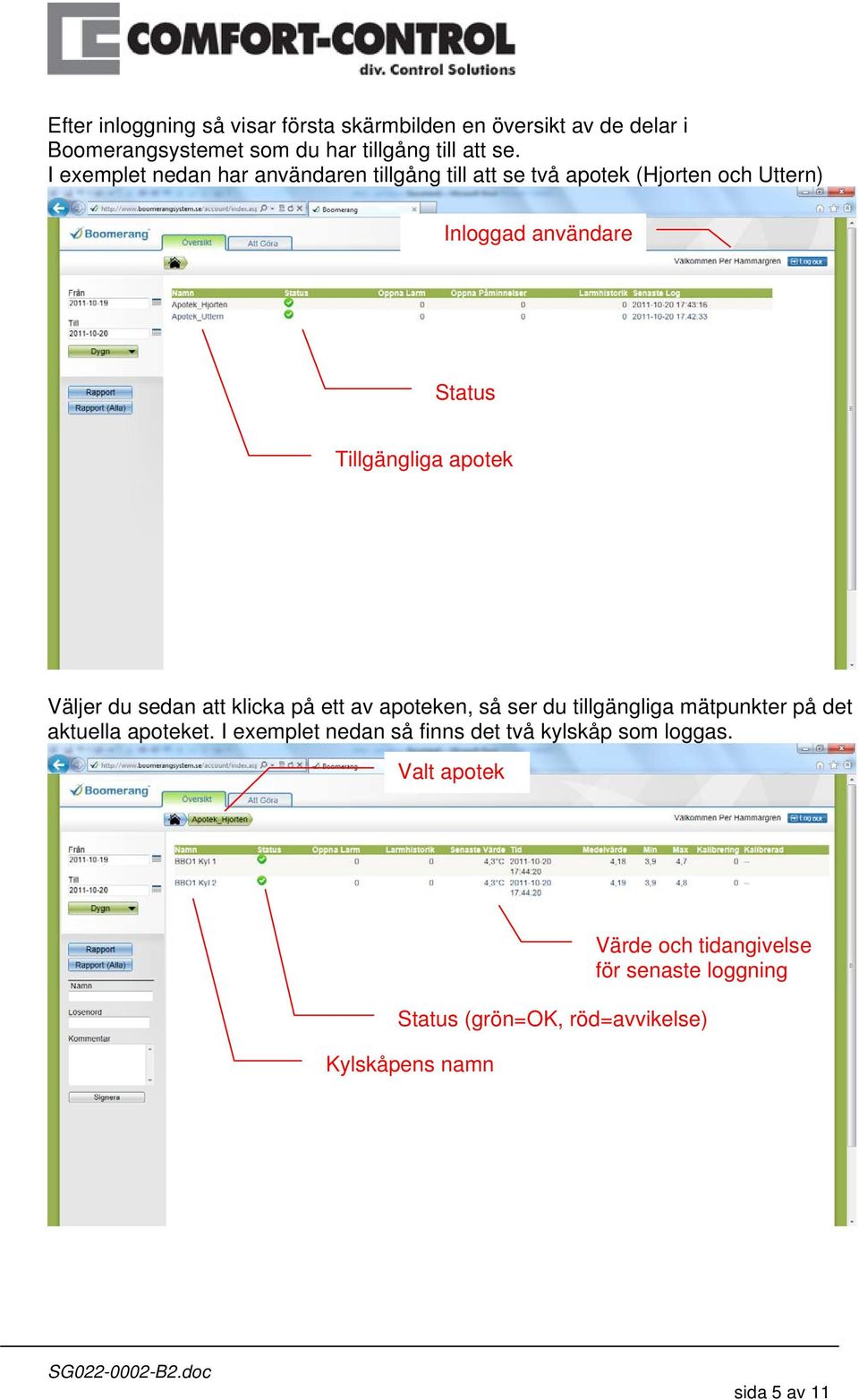

5 Efter inloggning så visar första skärmbilden en översikt av de delar i Boomerangsystemet som du har tillgång till att se. I exemplet nedan har användaren tillgång till att se två apotek (Hjorten och Uttern) Inloggad användare Status Tillgängliga apotek Väljer du sedan att klicka på ett av apoteken, så ser du tillgängliga mätpunkter på det aktuella apoteket. I exemplet nedan så finns det två kylskåp som loggas. Valt apotek Kylskåpens namn Värde och tidangivelse för senaste loggning Status (grön=ok, röd=avvikelse) sida 5 av 11

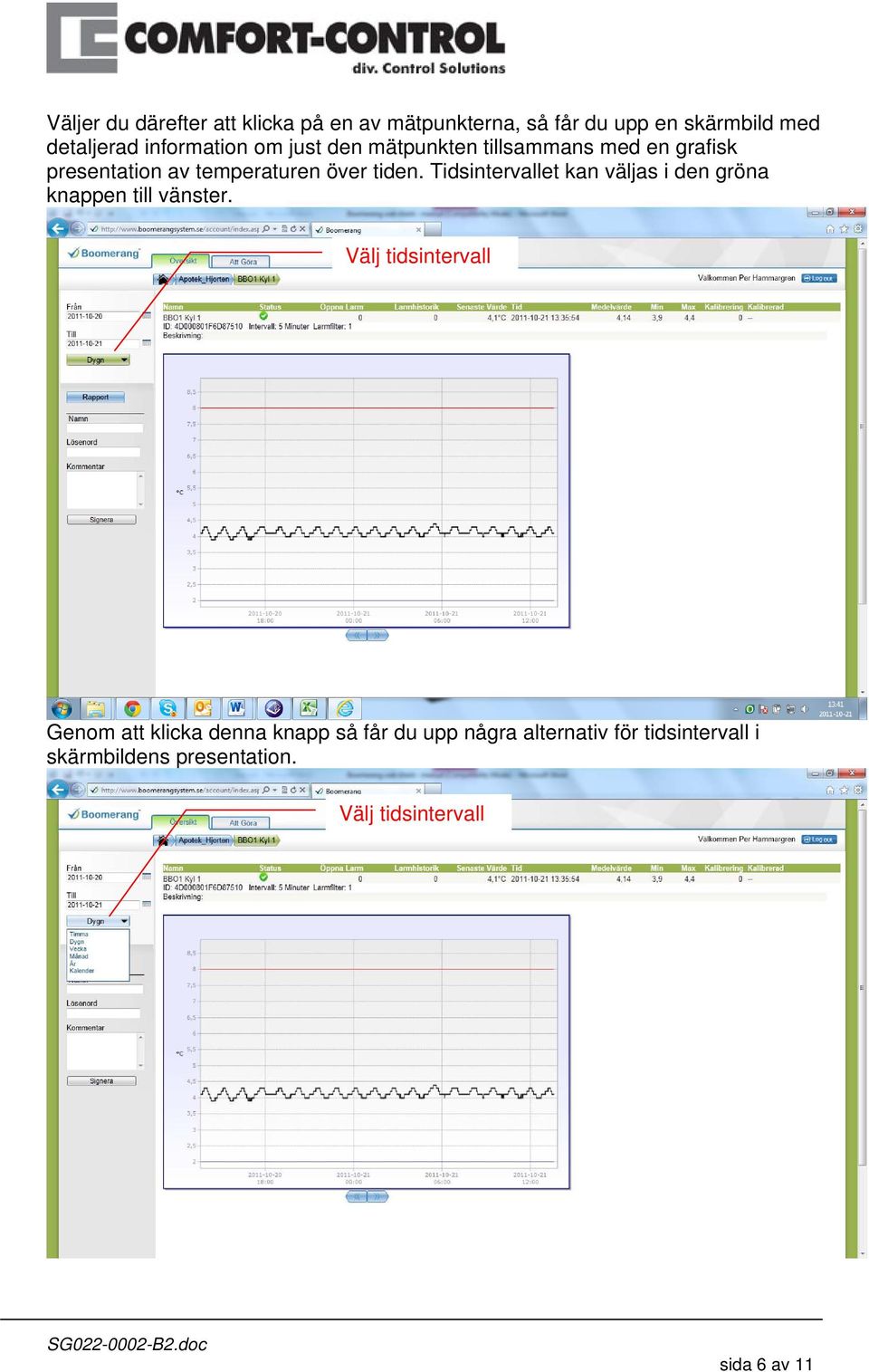

6 Väljer du därefter att klicka på en av mätpunkterna, så får du upp en skärmbild med detaljerad information om just den mätpunkten tillsammans med en grafisk presentation av temperaturen över tiden. Tidsintervallet kan väljas i den gröna knappen till vänster. Välj tidsintervall Genom att klicka denna knapp så får du upp några alternativ för tidsintervall i skärmbildens presentation. Välj tidsintervall sida 6 av 11

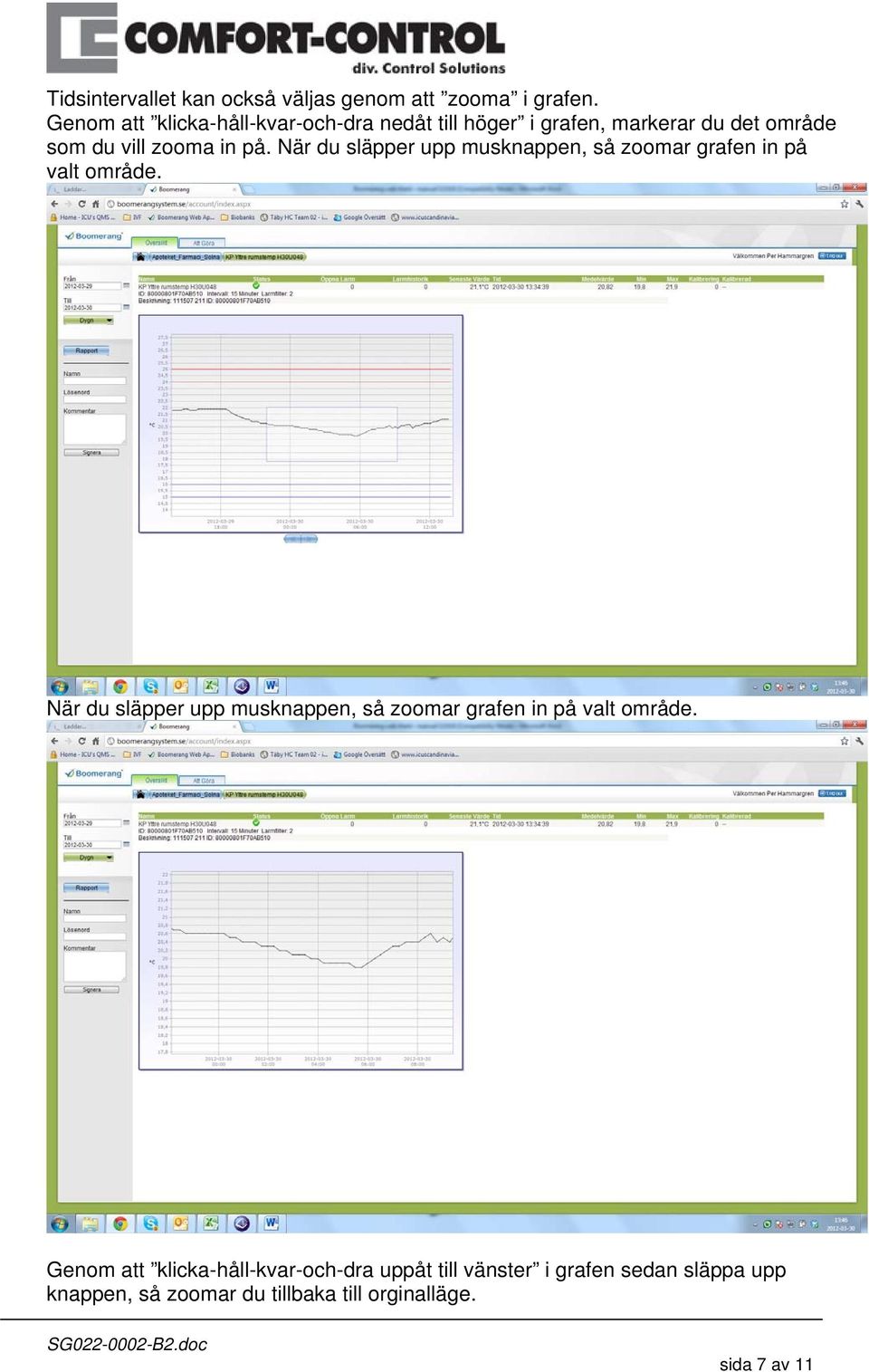

7 Tidsintervallet kan också väljas genom att zooma i grafen. Genom att klicka-håll-kvar-och-dra nedåt till höger i grafen, markerar du det område som du vill zooma in på. När du släpper upp musknappen, så zoomar grafen in på valt område. När du släpper upp musknappen, så zoomar grafen in på valt område. Genom att klicka-håll-kvar-och-dra uppåt till vänster i grafen sedan släppa upp knappen, så zoomar du tillbaka till orginalläge. sida 7 av 11

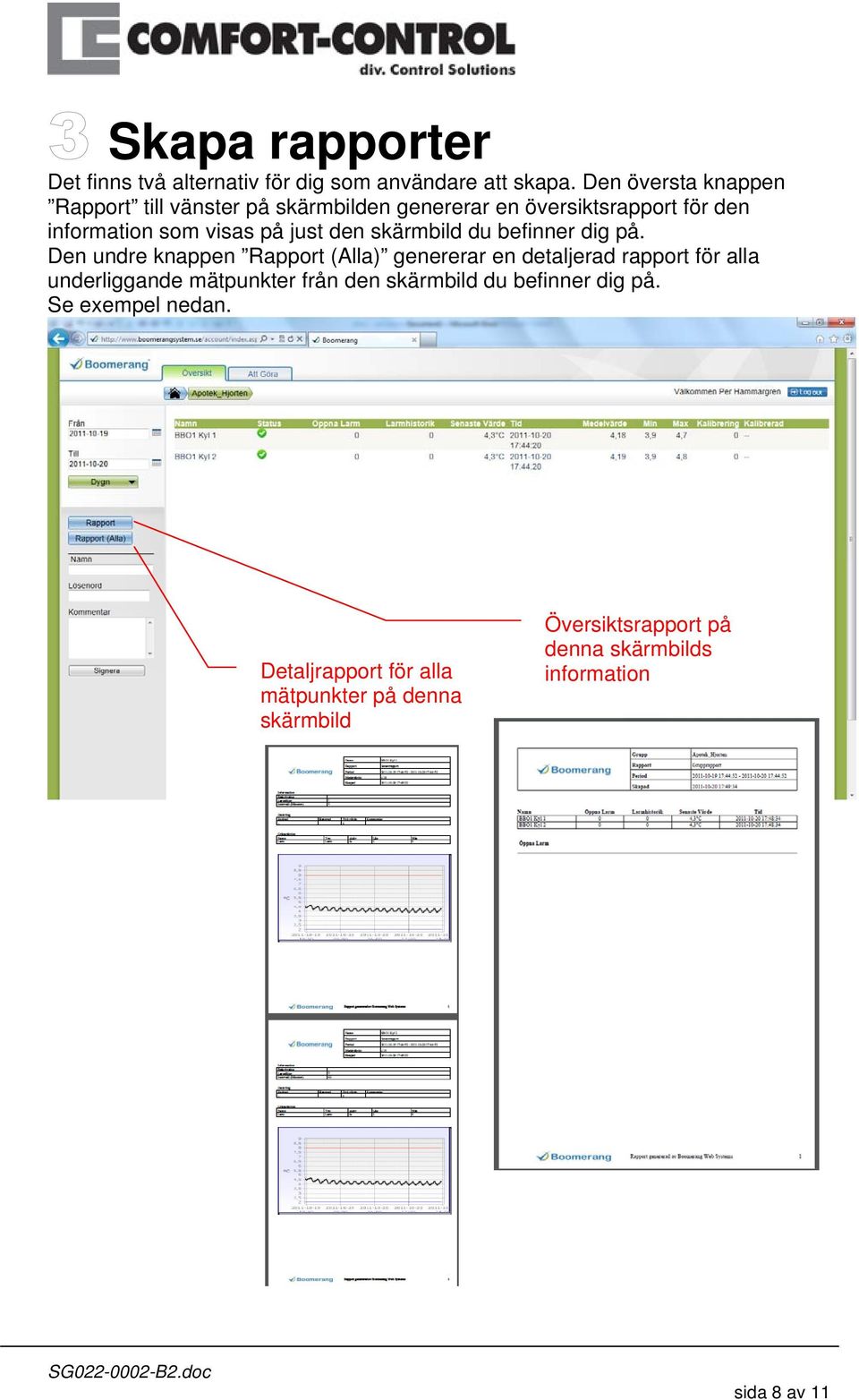

8 Skapa rapporter Det finns två alternativ för dig som användare att skapa. Den översta knappen Rapport till vänster på skärmbilden genererar en översiktsrapport för den information som visas på just den skärmbild du befinner dig på. Den undre knappen Rapport (Alla) genererar en detaljerad rapport för alla underliggande mätpunkter från den skärmbild du befinner dig på. Se exempel nedan. Detaljrapport för alla mätpunkter på denna skärmbild Översiktsrapport på denna skärmbilds information sida 8 av 11

9 Hantera avvikelser En avvikelse visas i web-klienten med en röd ikon. I exemplet nedan visar den röda ikonen med vitt kryss att det finns en avvikelse på Apotek Uttern. Ett öppet larm Ikon som indikerar avvikelse Ifall du sedan klickar på raden Apotek_Uttern, så förflyttas du till en skärmbild som visar mätpunkterna på valt apotek. Där ser du den grafiska presentationen av loggningen över tiden och kan konstatera vilken typ av avvikelse som uppstått. Hög temperatur sida 9 av 11

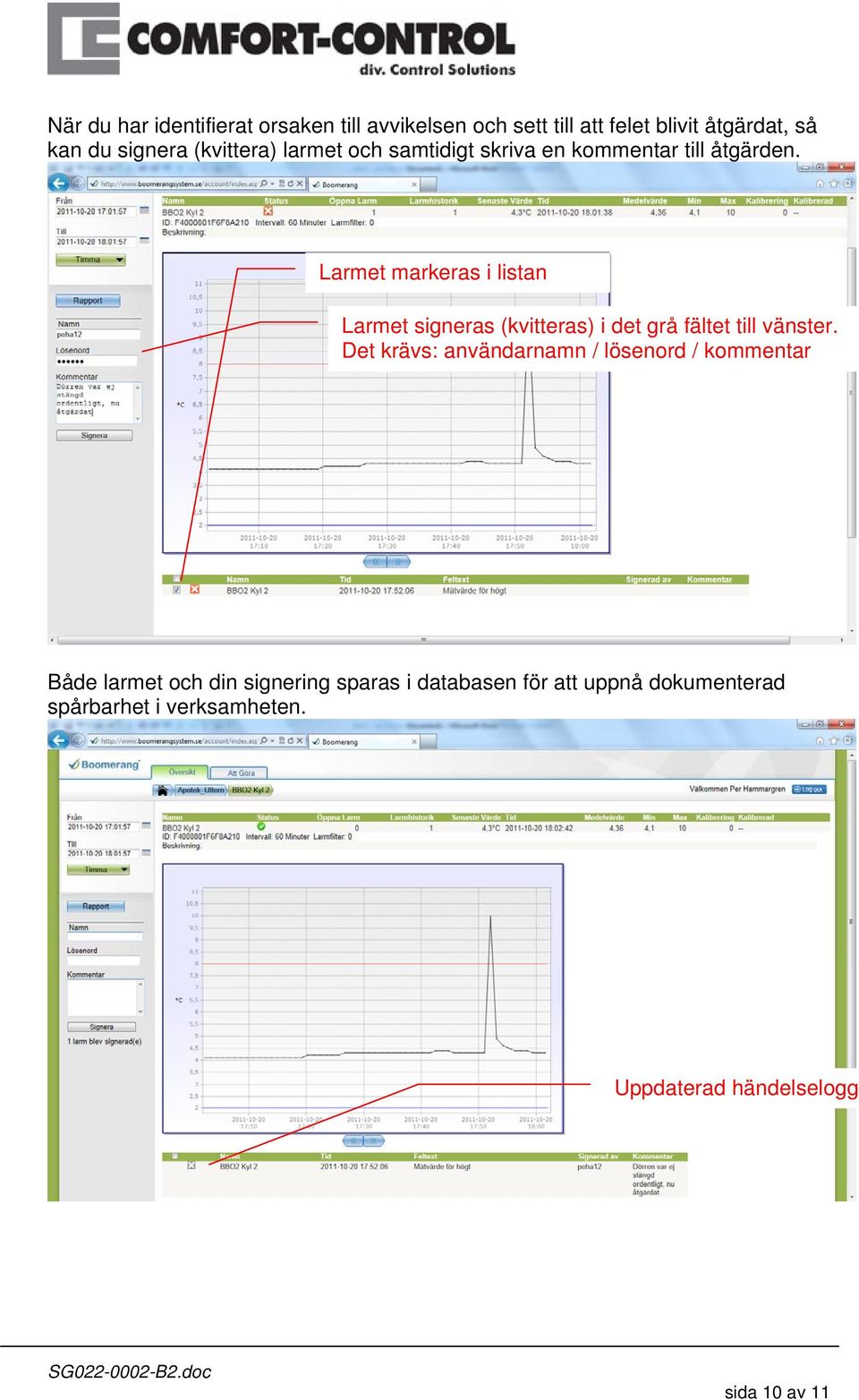

10 När du har identifierat orsaken till avvikelsen och sett till att felet blivit åtgärdat, så kan du signera (kvittera) larmet och samtidigt skriva en kommentar till åtgärden. Larmet markeras i listan Larmet signeras (kvitteras) i det grå fältet till vänster. Det krävs: användarnamn / lösenord / kommentar Både larmet och din signering sparas i databasen för att uppnå dokumenterad spårbarhet i verksamheten. Uppdaterad händelselogg sida 10 av 11

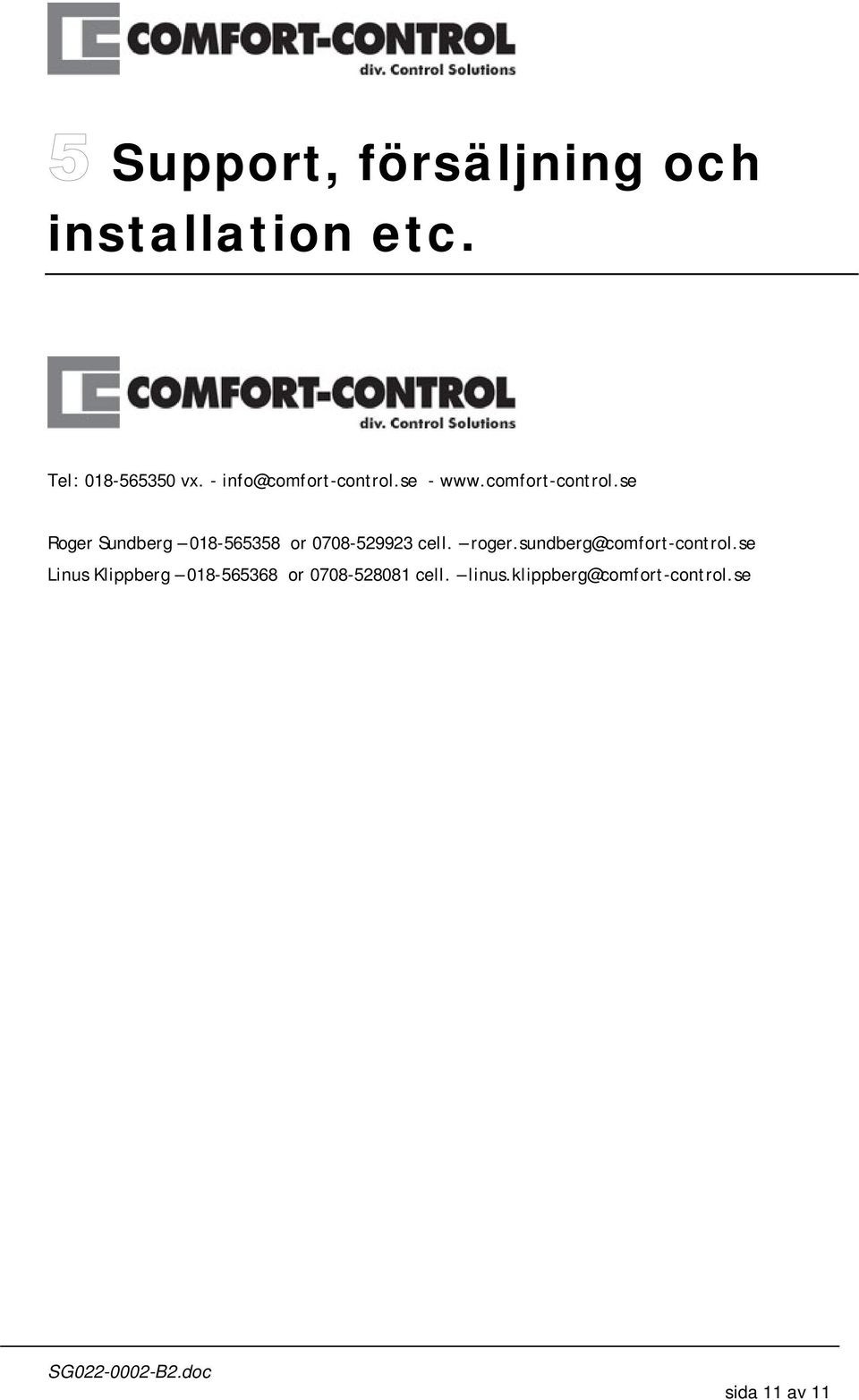

11 Support, försäljning och installation etc. Tel: vx. - info@comfort-control.se - Roger Sundberg or cell. roger.sundberg@comfort-control.se Linus Klippberg or cell. linus.klippberg@comfort-control.se sida 11 av 11
