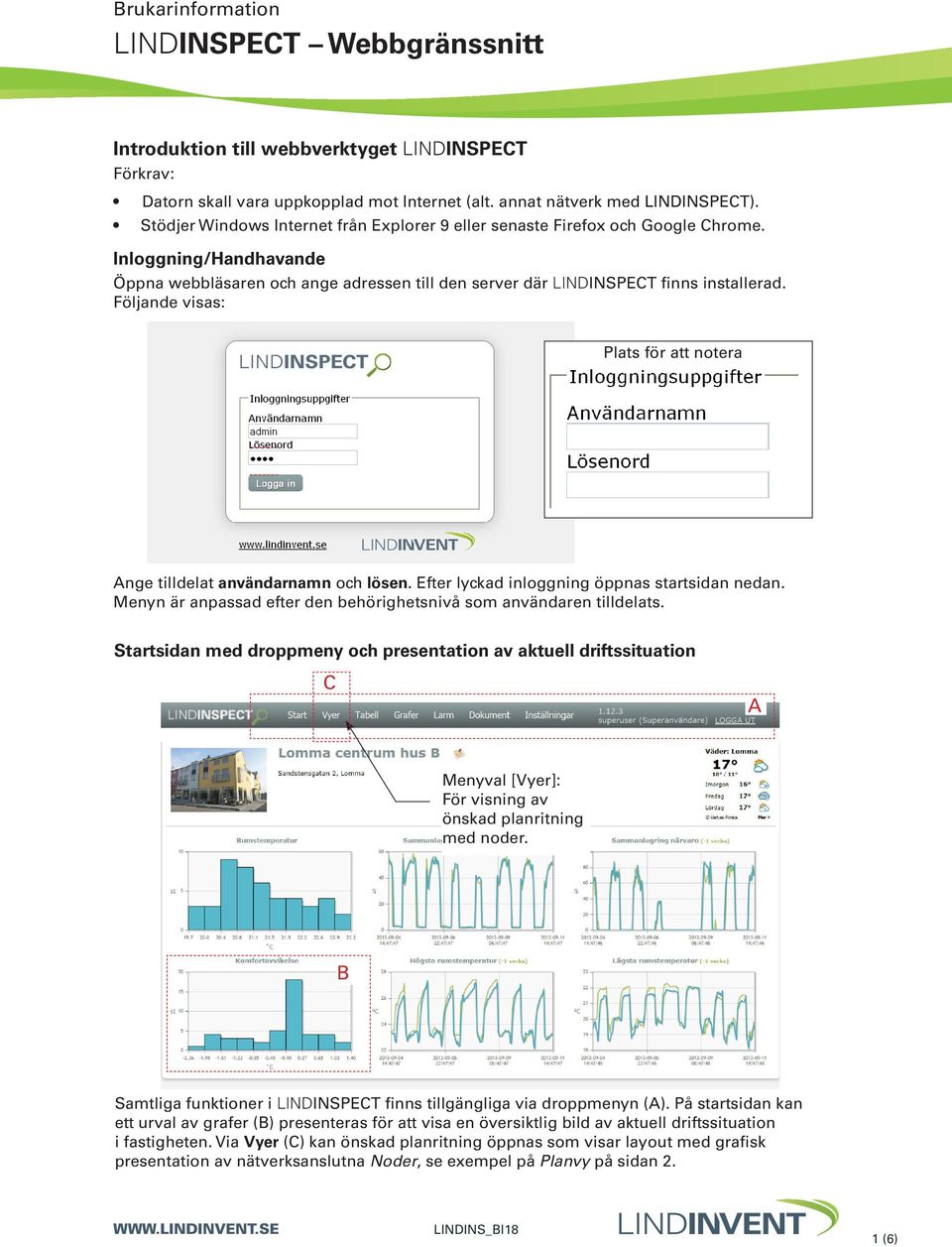

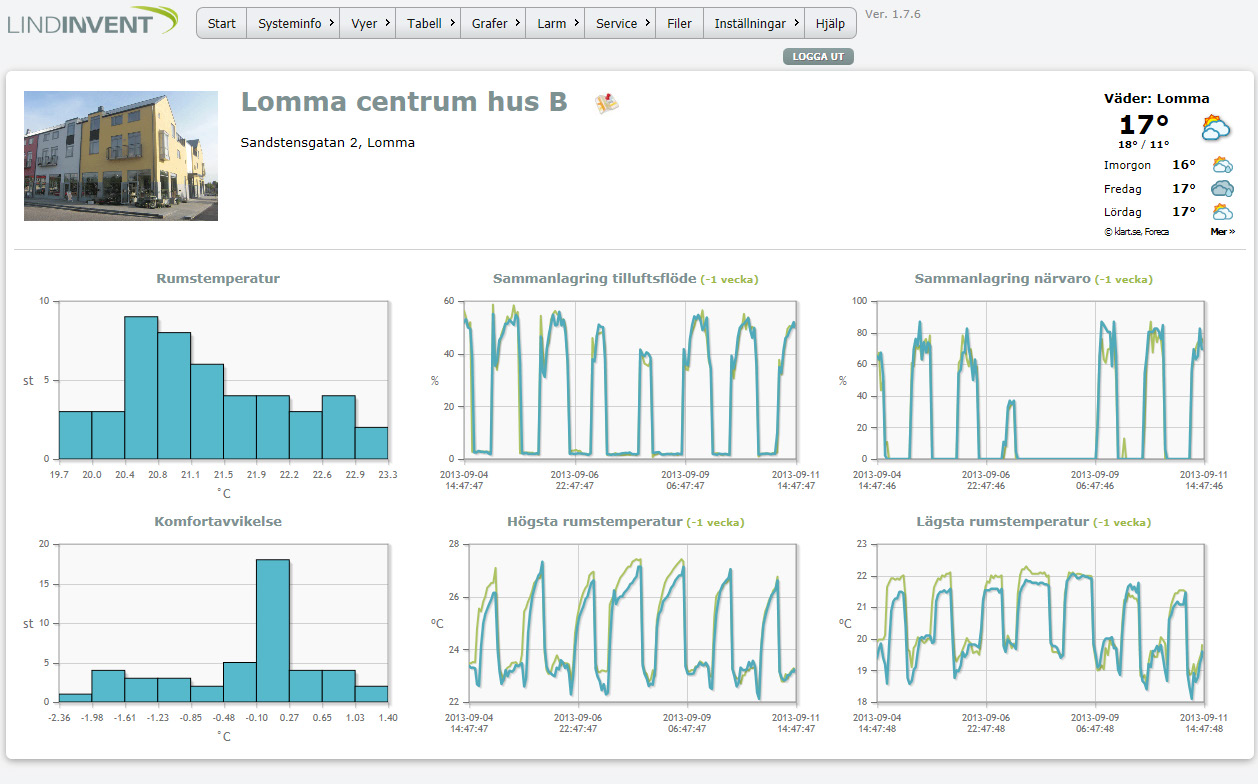

1 rukarinformation Introduktion till webbverktyget LINDINSPET Förkrav: Datorn skall vara uppkopplad mot Internet (alt. annat nätverk med LINDINSPET). Stödjer Windows Internet från Explorer 9 eller senaste Firefox och Google hrome. Inloggning/Handhavande Öppna webbläsaren och ange adressen till den server där LINDINSPET finns installerad. Följande visas: Plats för att notera nge tilldelat användarnamn och lösen. Efter lyckad inloggning öppnas startsidan nedan. Menyn är anpassad efter den behörighetsnivå som användaren tilldelats. Startsidan med droppmeny och presentation av aktuell driftssituation Menyval [Vyer]: För visning av önskad planritning med noder. Samtliga funktioner i LINDINSPET finns tillgängliga via droppmenyn (). På startsidan kan ett urval av grafer () presenteras för att visa en översiktlig bild av aktuell driftssituation i fastigheten. Via Vyer () kan önskad planritning öppnas som visar layout med grafisk presentation av nätverksanslutna Noder, se exempel på Planvy på sidan 2. LINDINS_I18 1 (6)

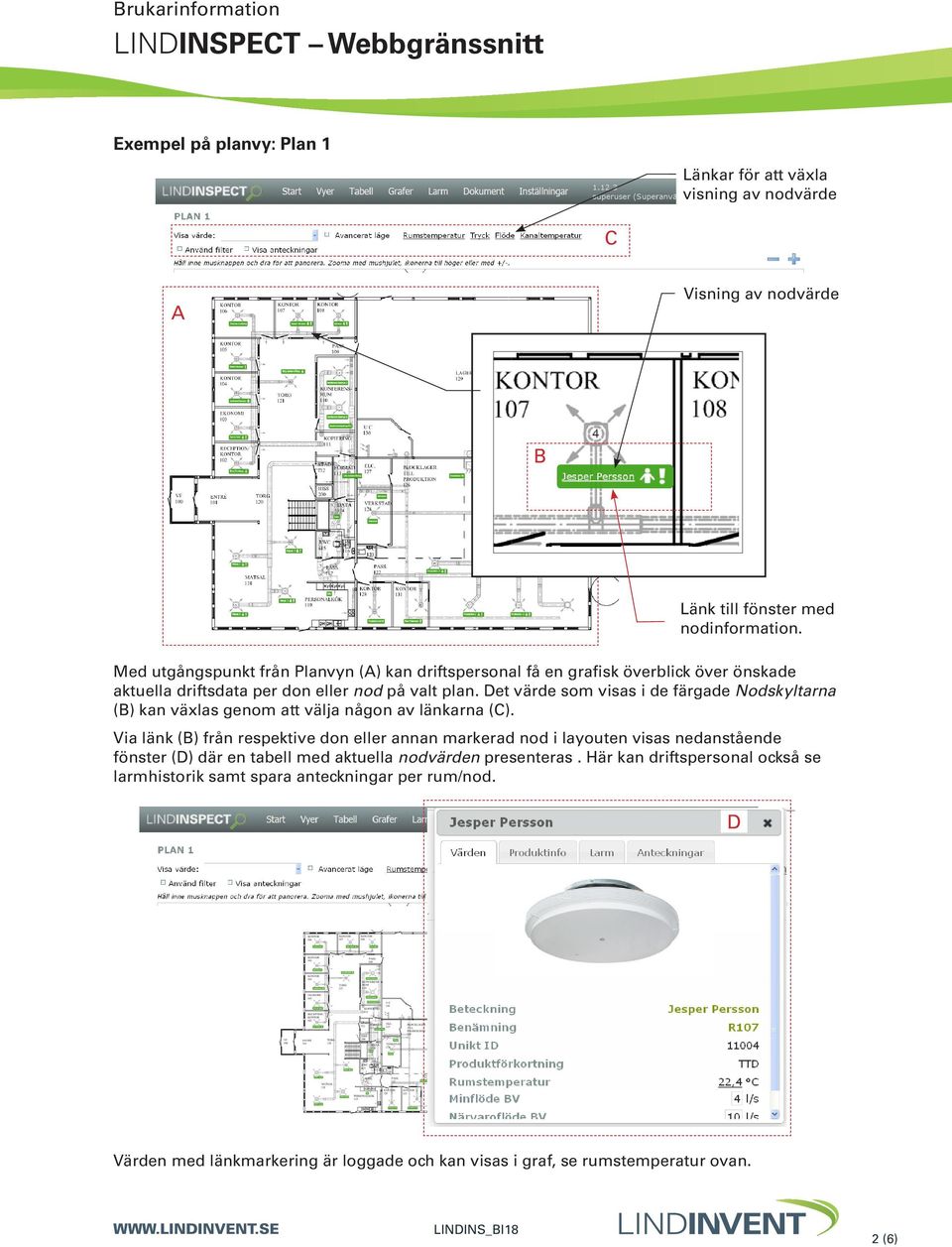

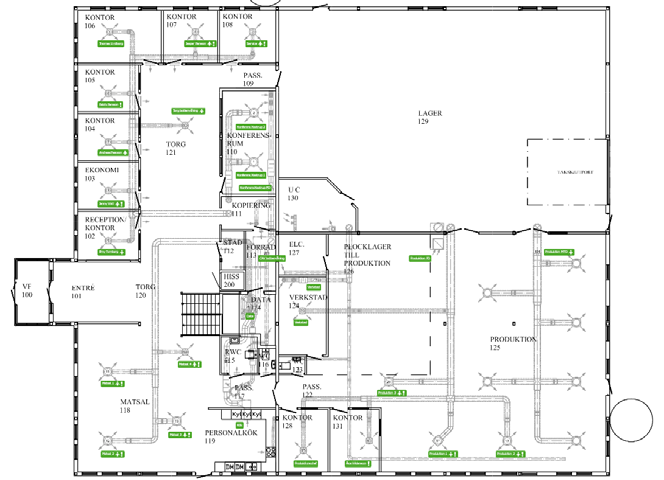

2 rukarinformation Exempel på planvy: Plan 1 Länkar för att växla visning av nodvärde Visning av nodvärde Länk till fönster med nodinformation. Med utgångspunkt från Planvyn () kan driftspersonal få en grafisk överblick över önskade aktuella driftsdata per don eller nod på valt plan. Det värde som visas i de färgade Nodskyltarna () kan växlas genom att välja någon av länkarna (). Via länk () från respektive don eller annan markerad nod i layouten visas nedanstående fönster (D) där en tabell med aktuella nodvärden presenteras. Här kan driftspersonal också se larmhistorik samt spara anteckningar per rum/nod. D Värden med länkmarkering är loggade och kan visas i graf, se rumstemperatur ovan. LINDINS_I18 2 (6)

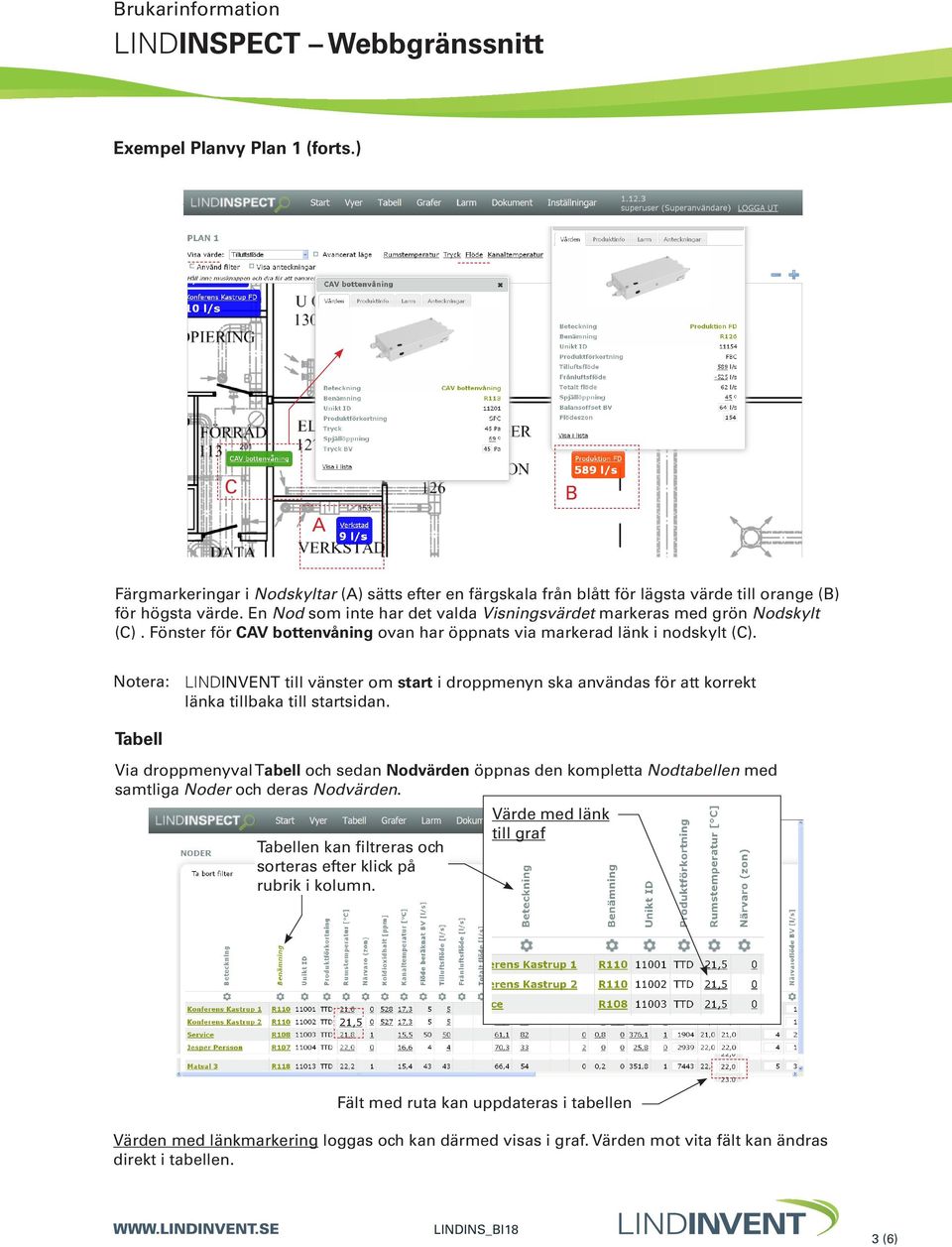

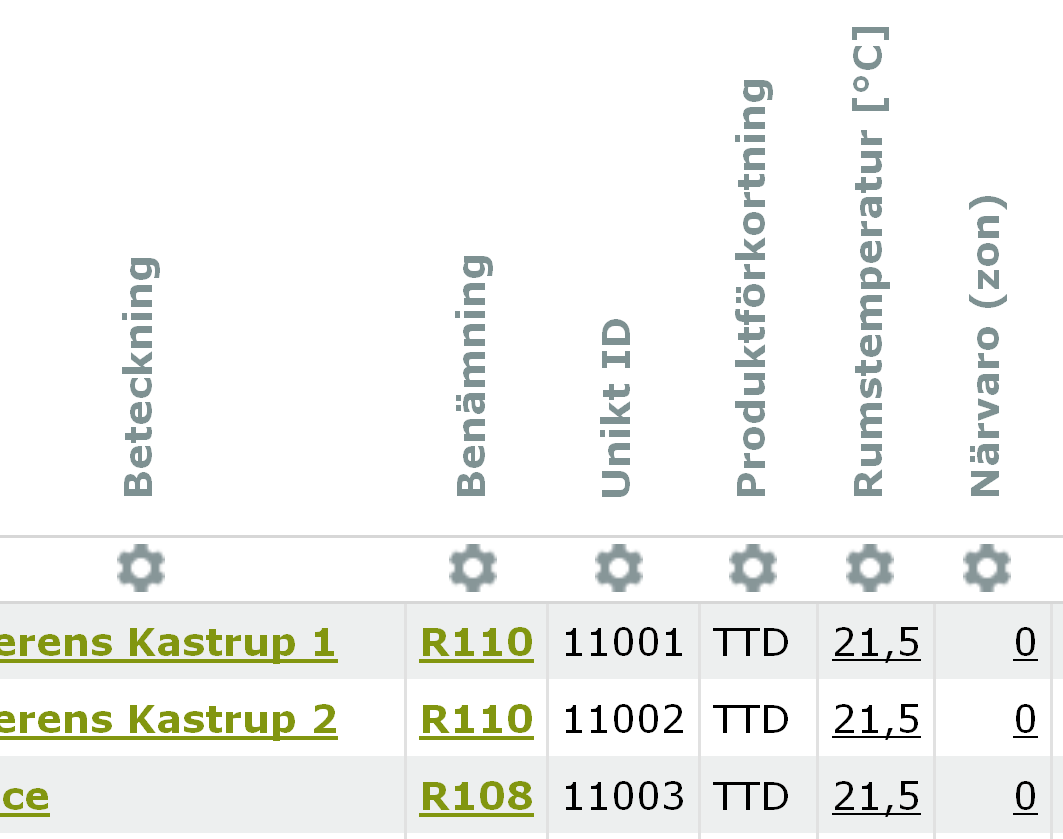

3 rukarinformation Exempel Planvy Plan 1 (forts.) Färgmarkeringar i Nodskyltar () sätts efter en färgskala från blått för lägsta värde till orange () för högsta värde. En Nod som inte har det valda Visningsvärdet markeras med grön Nodskylt (). Fönster för V bottenvåning ovan har öppnats via markerad länk i nodskylt (). Notera: LINDINVENT till vänster om start i droppmenyn ska användas för att korrekt länka tillbaka till startsidan. Tabell Via droppmenyval Tabell och sedan Nodvärden öppnas den kompletta Nodtabellen med samtliga Noder och deras Nodvärden. Tabellen kan filtreras och sorteras efter klick på rubrik i kolumn. Värde med länk till graf Fält med ruta kan uppdateras i tabellen Värden med länkmarkering loggas och kan därmed visas i graf. Värden mot vita fält kan ändras direkt i tabellen. LINDINS_I18 3 (6)

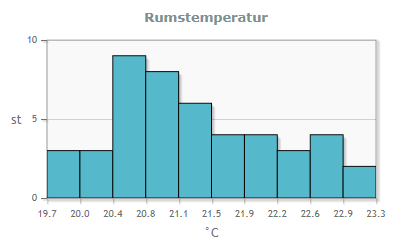

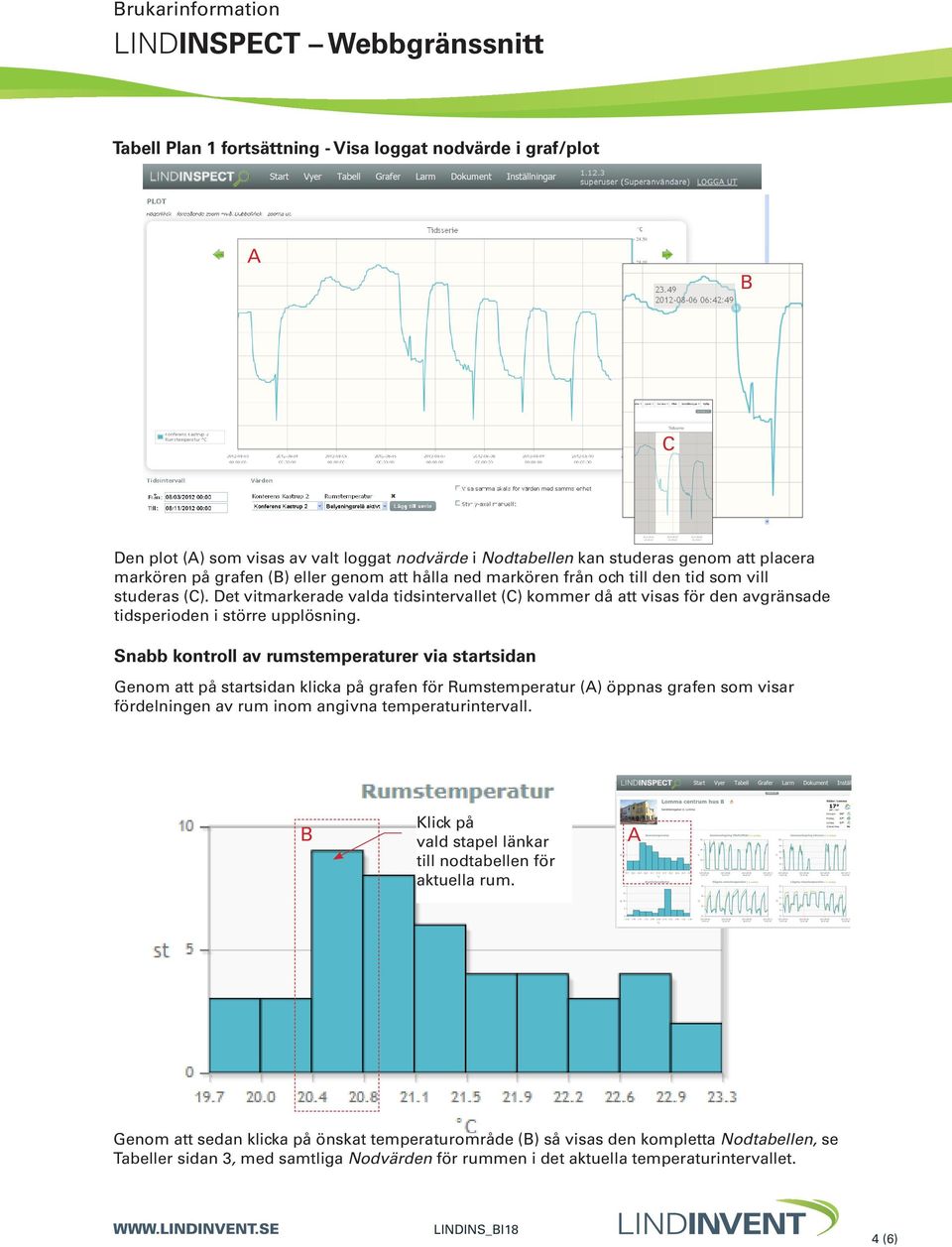

4 rukarinformation Tabell Plan 1 fortsättning - Visa loggat nodvärde i graf/plot Den plot () som visas av valt loggat nodvärde i Nodtabellen kan studeras genom att placera markören på grafen () eller genom att hålla ned markören från och till den tid som vill studeras (). Det vitmarkerade valda tidsintervallet () kommer då att visas för den avgränsade tidsperioden i större upplösning. Snabb kontroll av rumstemperaturer via startsidan Genom att på startsidan klicka på grafen för Rumstemperatur () öppnas grafen som visar fördelningen av rum inom angivna temperaturintervall. Klick på vald stapel länkar till nodtabellen för aktuella rum. Genom att sedan klicka på önskat temperaturområde () så visas den kompletta Nodtabellen, se Tabeller sidan 3, med samtliga Nodvärden för rummen i det aktuella temperaturintervallet. LINDINS_I18 4 (6)

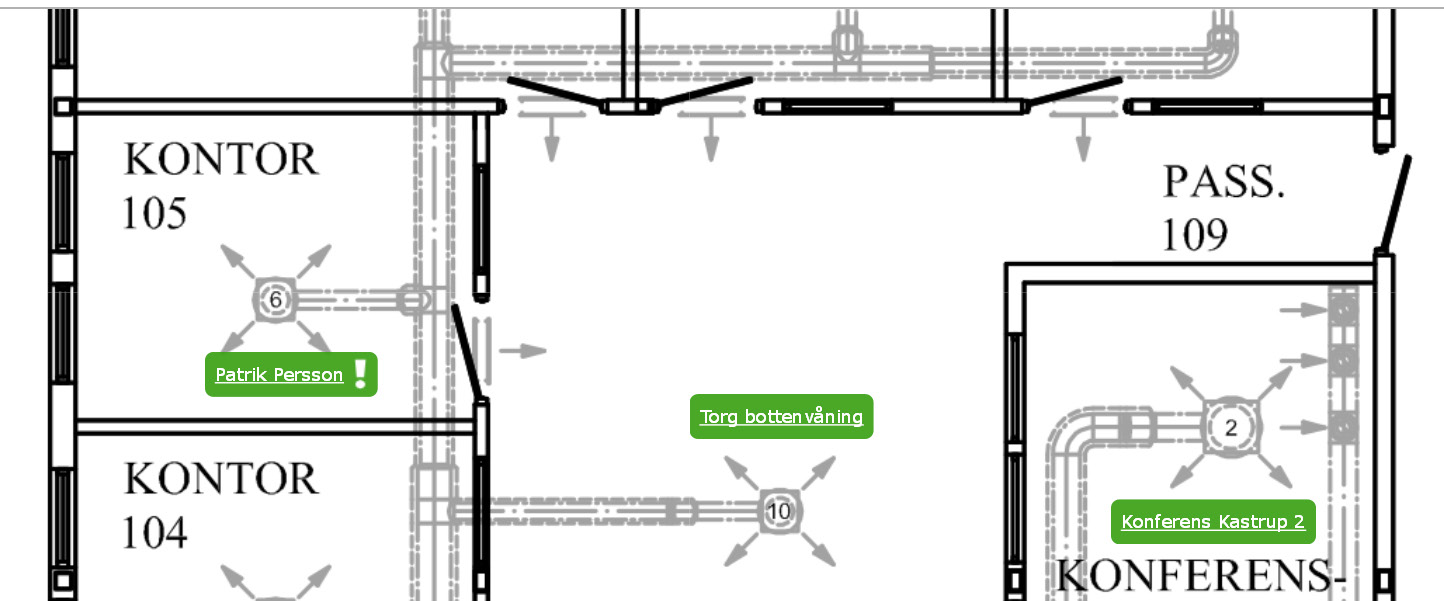

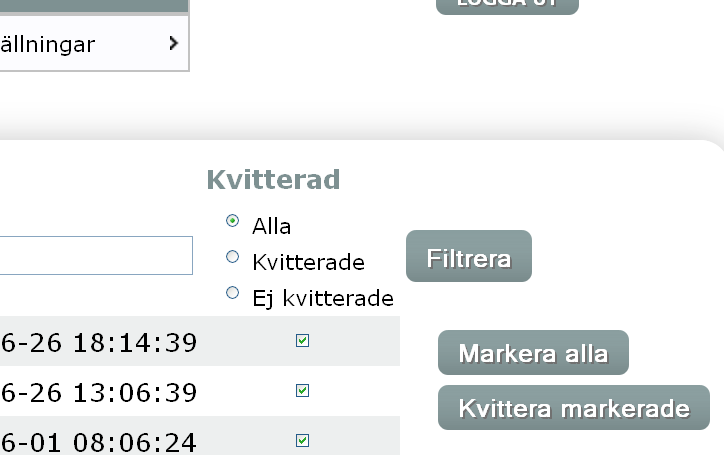

5 rukarinformation Visa utlösta larm Via droppmenyn Larm () öppnas listan Loggade larm. Den kompletta larmlistan som visas kan filtreras ned till önskade noder i fastigheten. D llmänt: Via länken för aktuell Nod (D) i en tabell eller lista öppnas (E) Planvyn som visar var noden finns i fastigheten. Efter markering () kan larmkvitteras (). E F Utropstecken (F) i Nodskylt på Planvyn (E) indikerar ej kvitterade larm. Notera: Närvaro vid en Nod indikeras i Nodskyltar med en figur av en människa, se exempel på sidan 2. LINDINS_I18 5 (6)

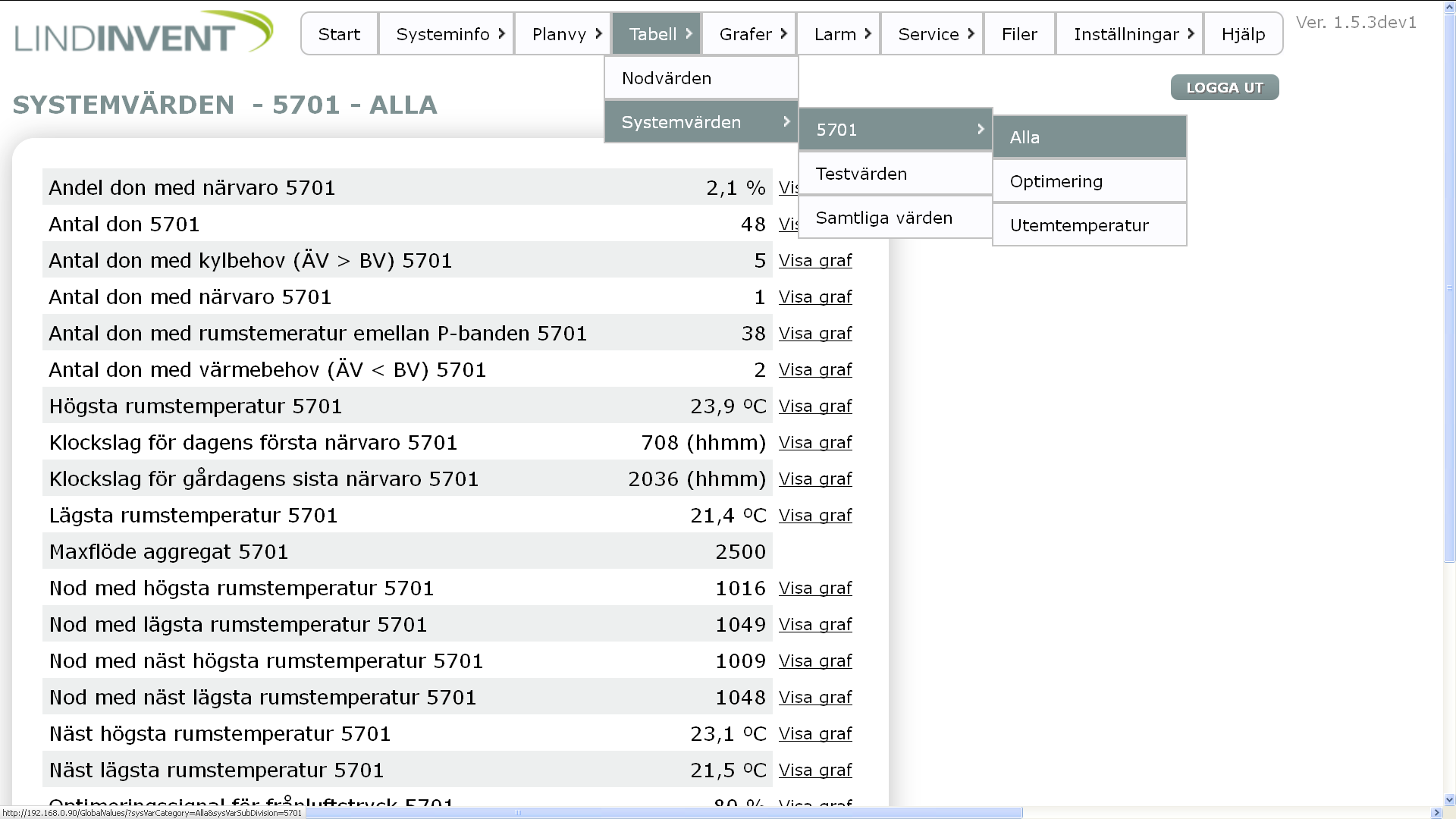

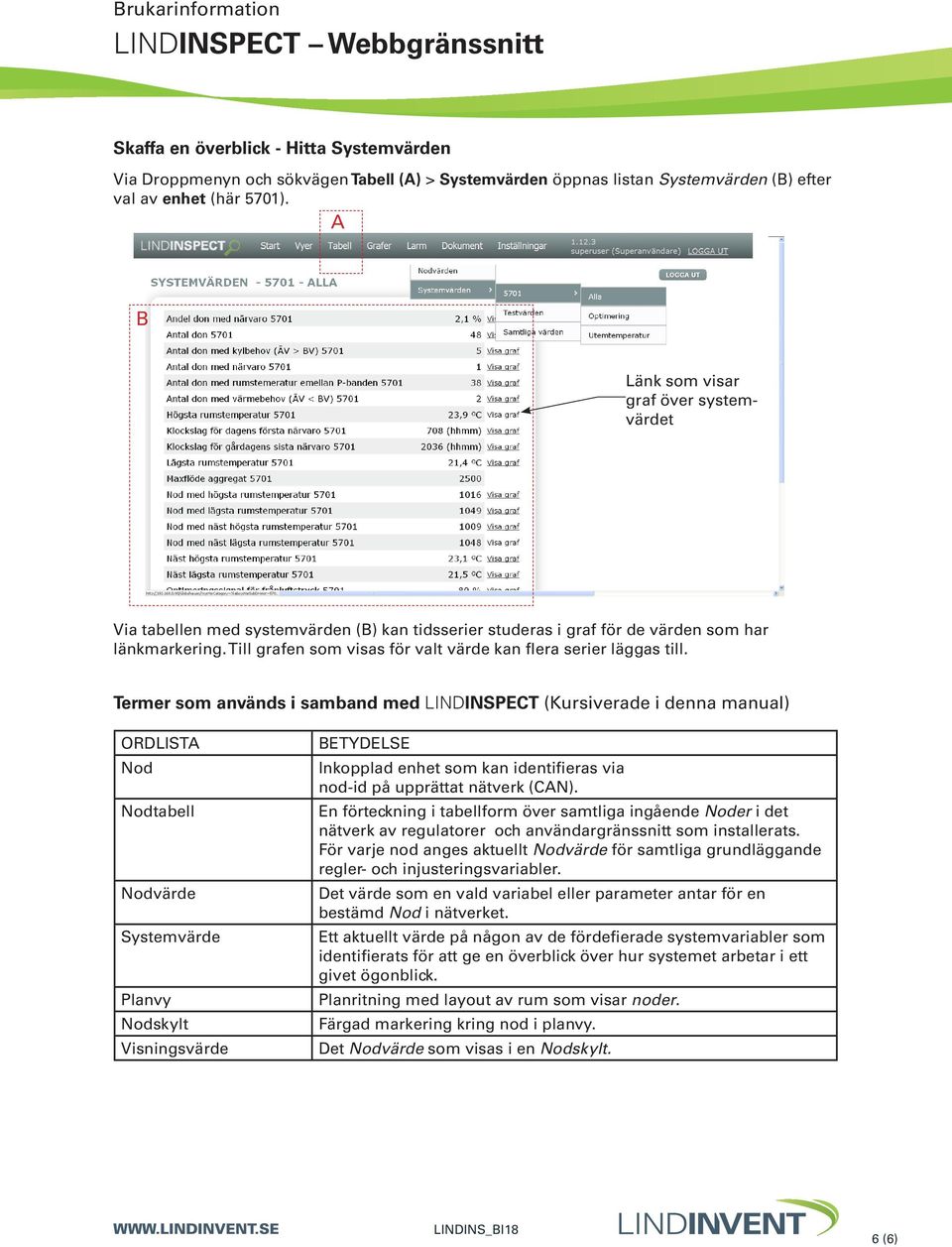

6 rukarinformation Skaffa en överblick - Hitta Systemvärden Via Droppmenyn och sökvägen Tabell () > Systemvärden öppnas listan Systemvärden () efter val av enhet (här 5701). Länk som visar graf över systemvärdet Via tabellen med systemvärden () kan tidsserier studeras i graf för de värden som har länkmarkering. Till grafen som visas för valt värde kan flera serier läggas till. Termer som används i samband med LINDINSPET (Kursiverade i denna manual) ORDLIST Nod Nodtabell Nodvärde Systemvärde Planvy Nodskylt Visningsvärde ETYDELSE Inkopplad enhet som kan identifieras via nod-id på upprättat nätverk (N). En förteckning i tabellform över samtliga ingående Noder i det nätverk av regulatorer och användargränssnitt som installerats. För varje nod anges aktuellt Nodvärde för samtliga grundläggande regler- och injusteringsvariabler. Det värde som en vald variabel eller parameter antar för en bestämd Nod i nätverket. Ett aktuellt värde på någon av de fördefierade systemvariabler som identifierats för att ge en överblick över hur systemet arbetar i ett givet ögonblick. Planritning med layout av rum som visar noder. Färgad markering kring nod i planvy. Det Nodvärde som visas i en Nodskylt. LINDINS_I18 6 (6)
