1 WP 5 Sida 1 av 15 RSI Road Status Information A new method for detection of road conditions Användarmanual för RSI

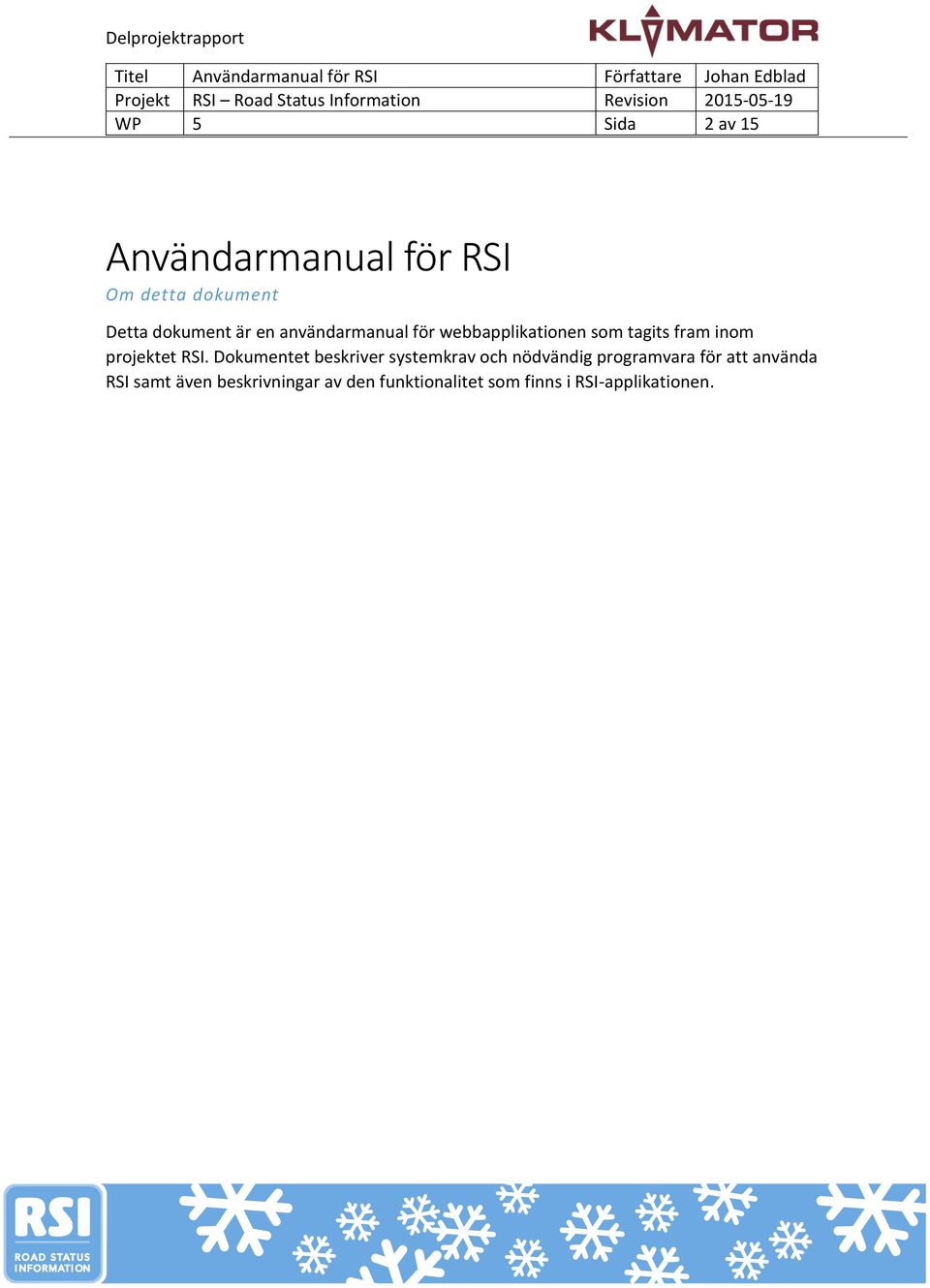

2 WP 5 Sida 2 av 15 Användarmanual för RSI Om detta dokument Detta dokument är en användarmanual för webbapplikationen som tagits fram inom projektet RSI. Dokumentet beskriver systemkrav och nödvändig programvara för att använda RSI samt även beskrivningar av den funktionalitet som finns i RSI-applikationen.

3 WP 5 Sida 3 av 15 Innehållsförteckning 1 Inledning Systemkrav för RSI Förberedelser Använda RSI Komma åt applikationen RSI Grundvyn i RSI Översiktsbild av grundvyn i RSI Komponenter i RSI Områdesväljare Zoom-reglage Dag/natt-väljare Översiktsgraf Tidpunktsväljare NU-tids-markering Tidpunktsmarkör Kartvy Kartlagerväljare Prognostid Problem Övrigt... 15

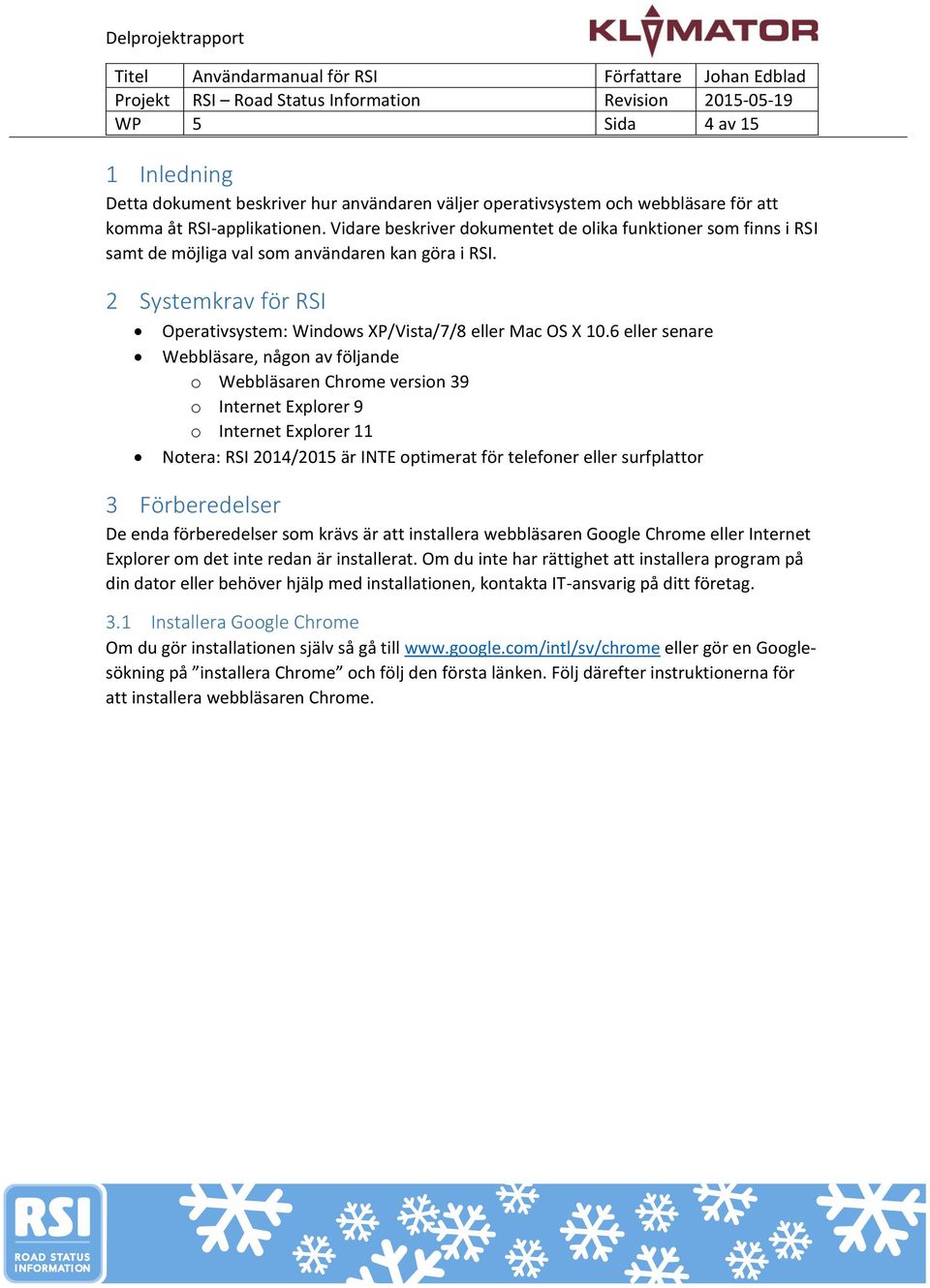

4 WP 5 Sida 4 av 15 1 Inledning Detta dokument beskriver hur användaren väljer operativsystem och webbläsare för att komma åt RSI-applikationen. Vidare beskriver dokumentet de olika funktioner som finns i RSI samt de möjliga val som användaren kan göra i RSI. 2 Systemkrav för RSI Operativsystem: Windows XP/Vista/7/8 eller Mac OS X 10.6 eller senare Webbläsare, någon av följande o Webbläsaren Chrome version 39 o Internet Explorer 9 o Internet Explorer 11 Notera: RSI 2014/2015 är INTE optimerat för telefoner eller surfplattor 3 Förberedelser De enda förberedelser som krävs är att installera webbläsaren Google Chrome eller Internet Explorer om det inte redan är installerat. Om du inte har rättighet att installera program på din dator eller behöver hjälp med installationen, kontakta IT-ansvarig på ditt företag. 3.1 Installera Google Chrome Om du gör installationen själv så gå till eller gör en Googlesökning på installera Chrome och följ den första länken. Följ därefter instruktionerna för att installera webbläsaren Chrome.

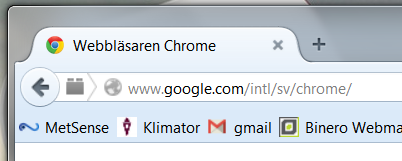

5 WP 5 Sida 5 av 15 Figur 1: Webbsida för att ladda hem och installera Chrome 3.2 Internet Explorer Om ditt företag eller organisation inte tillåter installation av Google Chrome så be din ITavdelning med support att köra Internet Explorer 9 eller 11 om det inte redan finns installerat på din dator. 4 Använda RSI 4.1 Ange användarnyckel RSI använder ett system av nycklar för att identifiera användargrupper och erbjuda rätt funktionalitet till rätt användargrupp. För att få en användarnyckel för din organisation, kontakta en representant för RSIs projektgrupp. När du har fått en nyckel, öppna din webbläsare och surfa till roadstatus.info/key och fyll i din användarnyckel. Klicka på spara och sedan länken fortsätt till RSI. Din användarnyckel sparas i din lokala webbläsare och så länge du inte rensar cookies eller byter webbläsare eller dator så behöver du inte ange din användarnyckel igen. Notera att användarnyckeln bara gäller för den browser du använde där du skrev in den på roadstatus.info/key. Var därför noga med att använda samma webbläsare för att hantera användarnyckeln som du använder för RSI.

6 WP 5 Sida 6 av Komma åt applikationen RSI För att komma åt RSI öppna webbläsaren och surfa till roadstatus.info/app eller till roadstatus.info och klicka dig fram i menyn. Figur 2: Starta webbläsaren Google Chrome, version 39 eller nyare Figur 3: Surfa till adressen roadstatus.info/app 4.3 Grundvyn i RSI När du når roadstatus.info/app i webbläsaren möts du av grundvyn i RSI. Denna vy har ett antal element som presenteras översiktligt här men även beskrivs i detalj längre ner i detta dokument.

7 WP 5 Sida 7 av 15 Tips: Om du vill att grafen och övriga grafiska element ska ta mindre plats på kartan, zooma ut genom att trycka tangenterna Ctrl och (minus) i Google Chrome Översiktsbild av grundvyn i RSI De viktigaste komponenterna i RSIs grundvy är Områdes-/ruttväljare, Zoom-reglage, Dag/natt-väljare, Översiktsgrafer, Tidpunktsväljare, NU-tids-indikering, Tidpunktsmarkör, Kartvy, Kartlagerväljare samt Prognostid. Deras placering visas i bilden nedan. Prognostid Områdes-/ ruttväljare Kartlagerväljare Zoomreglage Kartvy Tidpunktsmarkör Översiktsgrafer Tidpunktsväljare Väljare Dag/nattläge NU-tidsindikering Figur 4: Grundvyn i RSI och dess viktigaste ingående komponenter 4.4 Komponenter i RSI Områdes- /ruttväljare Genom att klicka på den lilla orangea markören eller driftområdesnamnet dyker det upp en ruta i vilken du kan välja vilket driftområde eller driftrutt du är intresserad av. Val av område eller rutt avgör vilken del av kartan som centreras, samt markeras genom en vit yta som markerar vilka vägsegment som tillhör valt driftområde eller rutt. Val av driftområde avgör också för vilka segment som översiktsgrafen beräknas, mer om detta under beskrivningen av översiktsgraferna.

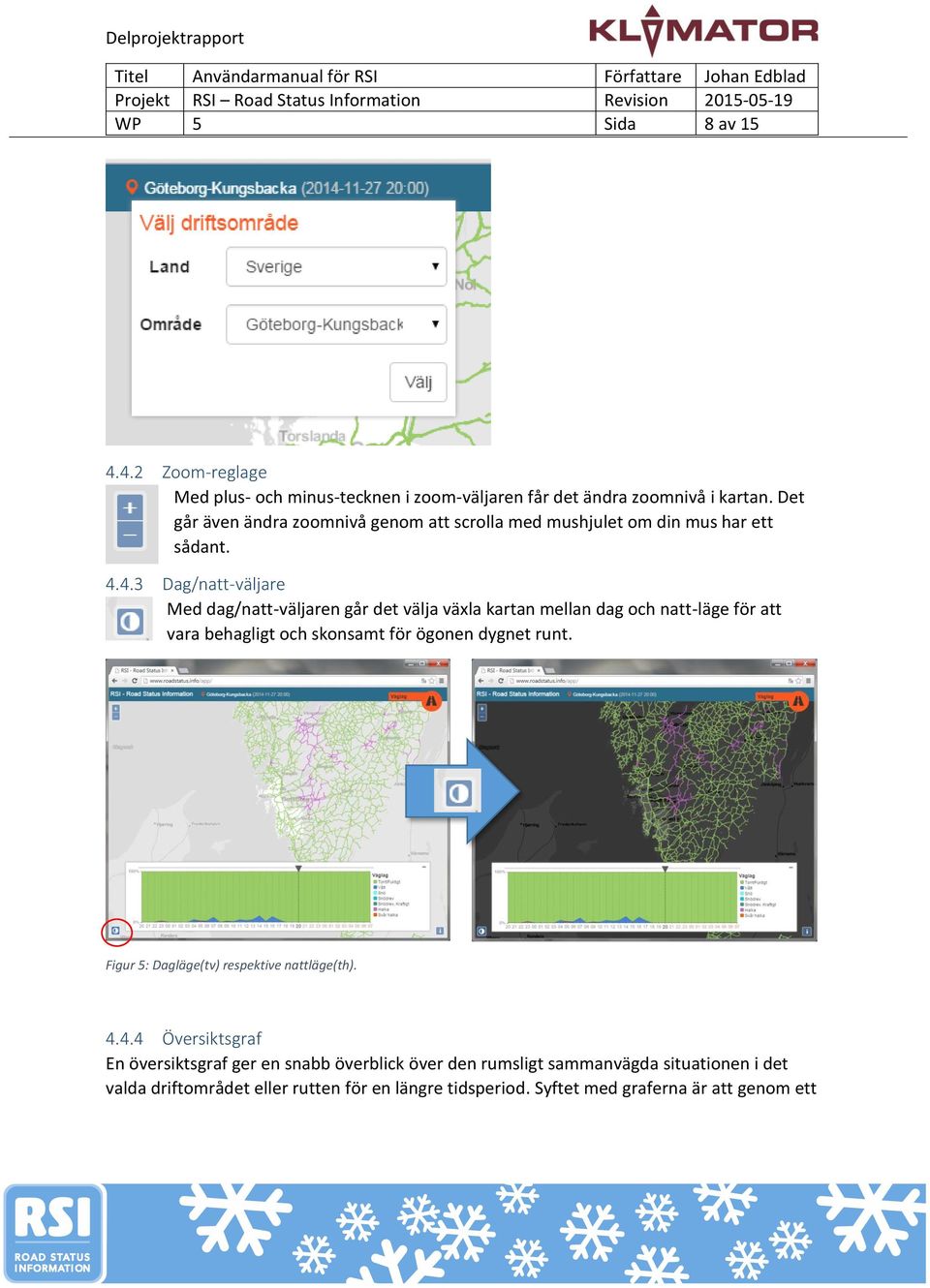

8 WP 5 Sida 8 av Zoom-reglage Med plus- och minus-tecknen i zoom-väljaren får det ändra zoomnivå i kartan. Det går även ändra zoomnivå genom att scrolla med mushjulet om din mus har ett sådant Dag/natt-väljare Med dag/natt-väljaren går det välja växla kartan mellan dag och natt-läge för att vara behagligt och skonsamt för ögonen dygnet runt. Figur 5: Dagläge(tv) respektive nattläge(th) Översiktsgraf En översiktsgraf ger en snabb överblick över den rumsligt sammanvägda situationen i det valda driftområdet eller rutten för en längre tidsperiod. Syftet med graferna är att genom ett

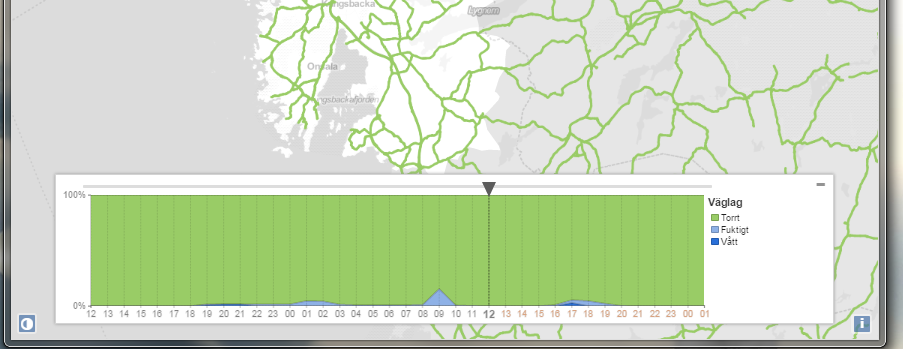

9 NU-läge Delprojektrapport WP 5 Sida 9 av 15 fåtal bilder, snabbt ge en god överblick av läget i driftområdet eller för rutten de föregående och kommande timmarna. Informationen som presenteras i översiktsgraferna är historik, nulägesbeskrivning samt även, i de fall det är möjligt, en prognos. Sifforna på x-axeln är klockslag och klockslaget markerat i fet stil är NU-tidsmarkören, dvs situationen på vägarna som den ser ut när informationen räknas fram. Till vänster om NU-läget finner du historik för markerade klockslag och till höger om NU finner du en prognos. Historik Prognos Figur 6: Översiktsgraf för väglag med historik, nuläge och prognos summerat för hela det valda driftområdet Observera att informationen i översiktsgraferna bestäms helt av vilket område som är valt i områdesväljaren. Det som visas på kartan och det som visas i översiktsgraferna stämmer därför inte alltid överens om du navigerar till ett område utanför det valda. Genom att klicka i en översiktsgraf kan du välja vilken tidpunkt som ska visas i kartan. En tidpunktsmarkör i översiktsgrafen visar ditt val. När du ändrar vald tidpunkt uppdateras informationen i kartan för att visa situationen vid vald tidpunkt. Det finns flera olika typer av översiktsgrafer, dessa beskrivs nedan. Översiktsgrafen för väglag visas alltid och dessutom går det välja någon av de andra som ska visas samtidigt för jämförelse. Detta val görs med kartlagerväljaren och beskrivs i senare avsnitt. Det går minimera en översiktsgraf genom att klicka på den lilla symbolen i övre högra hörnet på respektive graf, se Figur 7. Översiktsgrafen visualiseras då genom en liten ruta på vänstra kanten i kartvyn, klicka på den för att återställa grafen, se åter Figur 7. För att underlätta information om valt kartlager samt prognostid när översiktsgrafen är stängd så visas en text med denna information i kartan.

10 WP 5 Sida 10 av 15 Figur 7: Minimera en översiktsgraf genom att klicka på minimerings-ikonen. Återställ grafen genom att klicka på den minimerade grafen som hamnar på vänstra sidan i kartvyn Översiktsgraf väglag Denna graf visar den procentuella fördelning för hur många meter väg som har olika väglag under tidsperioden. 25 % blött och 75 % torrt betyder att 25 % av totala vägnätets längd i driftområdet eller rutten är blött och att 75 % är torrt. Färgkoderna för de olika väglagen är samma i översiktsgrafen som i kartan. De förekommande väglagen är Torrt, Fuktigt, Vått, Lätt snö, Snö, Snödrev, Halka och Svår halka. Figur 8: Översiktsgraf för väglag

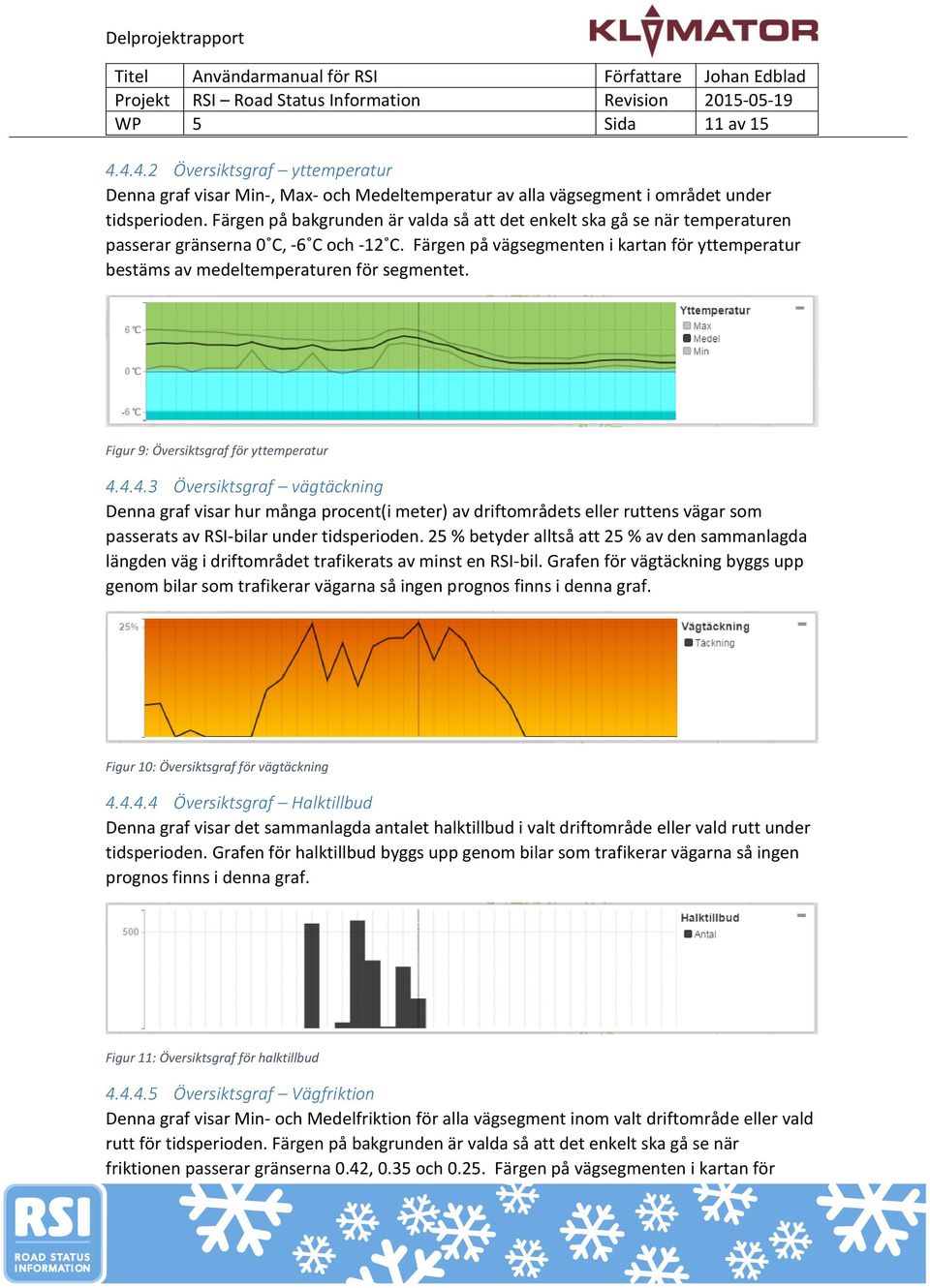

11 WP 5 Sida 11 av Översiktsgraf yttemperatur Denna graf visar Min-, Max- och Medeltemperatur av alla vägsegment i området under tidsperioden. Färgen på bakgrunden är valda så att det enkelt ska gå se när temperaturen passerar gränserna 0 C, -6 C och -12 C. Färgen på vägsegmenten i kartan för yttemperatur bestäms av medeltemperaturen för segmentet. Figur 9: Översiktsgraf för yttemperatur Översiktsgraf vägtäckning Denna graf visar hur många procent(i meter) av driftområdets eller ruttens vägar som passerats av RSI-bilar under tidsperioden. 25 % betyder alltså att 25 % av den sammanlagda längden väg i driftområdet trafikerats av minst en RSI-bil. Grafen för vägtäckning byggs upp genom bilar som trafikerar vägarna så ingen prognos finns i denna graf. Figur 10: Översiktsgraf för vägtäckning Översiktsgraf Halktillbud Denna graf visar det sammanlagda antalet halktillbud i valt driftområde eller vald rutt under tidsperioden. Grafen för halktillbud byggs upp genom bilar som trafikerar vägarna så ingen prognos finns i denna graf. Figur 11: Översiktsgraf för halktillbud Översiktsgraf Vägfriktion Denna graf visar Min- och Medelfriktion för alla vägsegment inom valt driftområde eller vald rutt för tidsperioden. Färgen på bakgrunden är valda så att det enkelt ska gå se när friktionen passerar gränserna 0.42, 0.35 och Färgen på vägsegmenten i kartan för

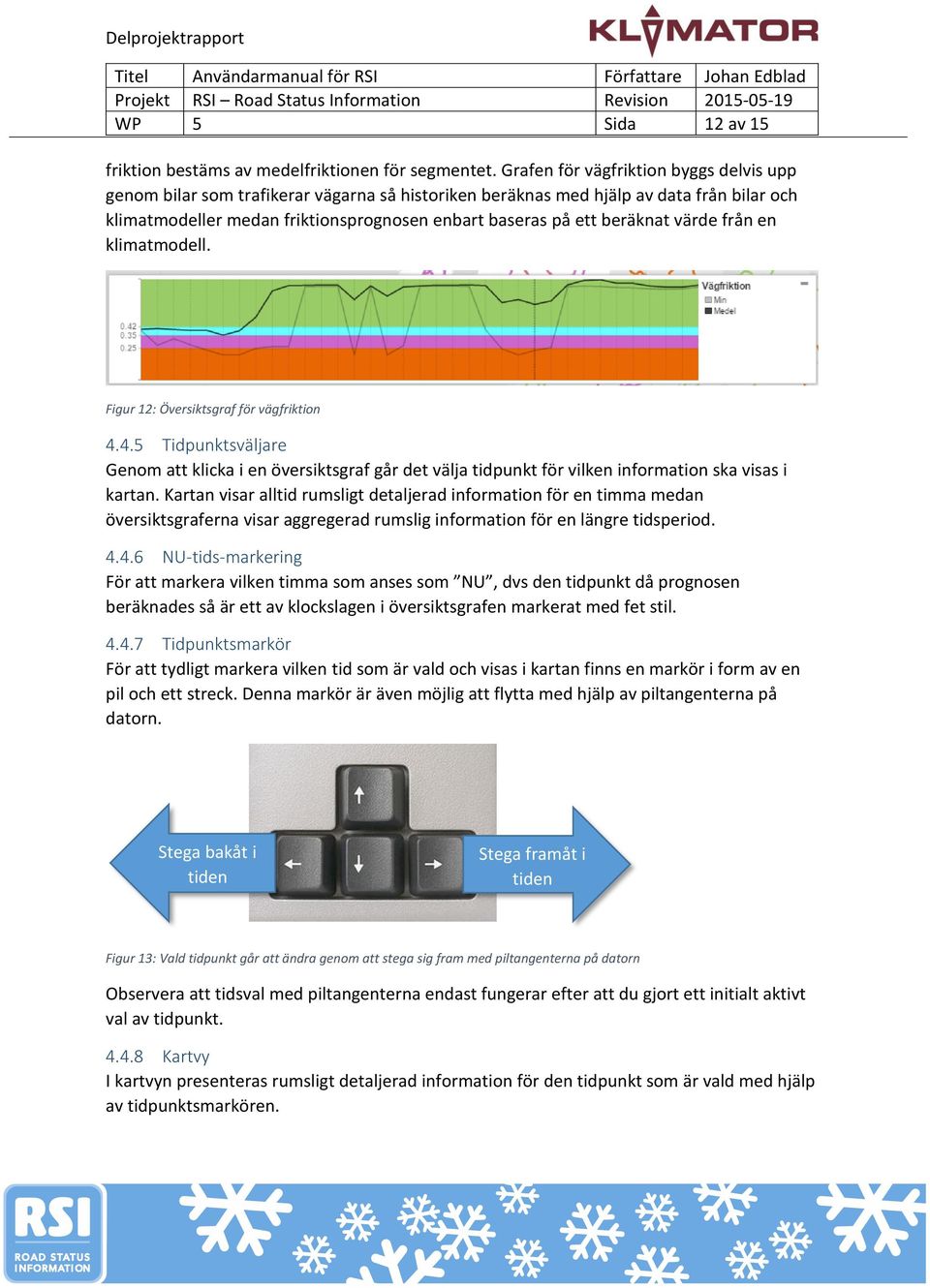

12 WP 5 Sida 12 av 15 friktion bestäms av medelfriktionen för segmentet. Grafen för vägfriktion byggs delvis upp genom bilar som trafikerar vägarna så historiken beräknas med hjälp av data från bilar och klimatmodeller medan friktionsprognosen enbart baseras på ett beräknat värde från en klimatmodell. Figur 12: Översiktsgraf för vägfriktion Tidpunktsväljare Genom att klicka i en översiktsgraf går det välja tidpunkt för vilken information ska visas i kartan. Kartan visar alltid rumsligt detaljerad information för en timma medan översiktsgraferna visar aggregerad rumslig information för en längre tidsperiod NU-tids-markering För att markera vilken timma som anses som NU, dvs den tidpunkt då prognosen beräknades så är ett av klockslagen i översiktsgrafen markerat med fet stil Tidpunktsmarkör För att tydligt markera vilken tid som är vald och visas i kartan finns en markör i form av en pil och ett streck. Denna markör är även möjlig att flytta med hjälp av piltangenterna på datorn. Stega bakåt i tiden Stega framåt i tiden Figur 13: Vald tidpunkt går att ändra genom att stega sig fram med piltangenterna på datorn Observera att tidsval med piltangenterna endast fungerar efter att du gjort ett initialt aktivt val av tidpunkt Kartvy I kartvyn presenteras rumsligt detaljerad information för den tidpunkt som är vald med hjälp av tidpunktsmarkören.

13 WP 5 Sida 13 av Markering av valt driftområde eller rutt För att förtydliga vilka vägsegment som ingå i aktuellt valt driftområde har kartan ett ljusare parti. Figur 14: Ett ljusare parti i kartan visar vilka vägsegment som tillhör driftområdet (vänster) eller rutten(höger), i detta fall Göteborg-Kungsbacka respektive Göteborg-Kungsbacka, Saltrutt Vad som visas i kartan Vilken typ av information som visas i kartan (väglag, yttemperatur, friktion osv) bestäms genom att välja karta i kartlagerväljaren, mer om detta nedan. En rubrik i anslutning till karlagerväljaren visar också vilket kartlager som är det valda Färgkoder för det som visas i kartan Vägsegmenten som visas i kartvyerna är färgkodade på samma sätt som i översiktsgrafen. Till höger i aktuell översiktsgraf presenteras färgernas betydelse Navigera i kartan Genom att klicka och dra i kartan går det navigera runt. Observera att informationen i översiktsgraferna bestäms helt av vilket område som är valt i områdesväljaren. Det som visas på kartan och det som visas i översiktsgraferna stämmer därför inte alltid överens om du navigerar till ett område utanför det valda. Genom att klicka på zoom-reglaget eller genom att scrolla med mushjulen går det zooma in och ut i kartan. Du kan även zooma in och centrera kartan i en punkt genom att dubbelklicka på önskad punkt. På den innersta zoom-nivån går det urskilja de olika körfälten på motorvägar men på ytter zoomnivåer visas enbart den allvarligaste informationen, t.ex enbart det körfält som har svårast väglag.

14 WP 5 Sida 14 av Kartlagerväljare Genom att klicka på knappen uppe till höger väljer du vilken information som ska visas i kartan samt i den övre av de två översiktsgraferna. När du klickar på ikonen dyker en meny upp, när du väljer ett alternativ så ändras kartan och översiktsbilden för att motsvara ditt val. Vill du stänga menyn så klicka på ikonen igen och då visas istället en rubrik som förtydligar valt kartlager. Figur 15: Kartlagerväljare, klicka en gång på ikonen för att få upp menyn, klicka igen för att stänga menyn. För att möjliggöra snabb jämförelse mellan olika kartlager är det även möjligt att byta kartlager med piltangenterna på datorn. Observera att detta fungerar efter att du gjort ett initialt aktivt val av kartlager. Det fungerar alltså inte innan du klickat på kartlagerväljaren och valt ett lager första gången. Figur 16: Välj kartlager genom att använda upp- och ner-tangenten på datorn

15 WP 5 Sida 15 av Prognostid Denna tid markerar när prognosen skapades samt även den tid som betraktas som NU. RSI uppdateras varje timma med ny information. Om du har RSI öppet när ny data laddas upp på RSI så kommer inte kartan uppdateras automatiskt, kartbilden laddas om automatiskt en gång i timman. Du kan även ladda om sidan genom att trycka F5 på tangentbordet eller genom att surfa till roadstatus.info/app igen. 5 Problem Om du får problem som att kartan inte ritas ut eller hänger sig på något sätt så testa att ladda om sidan genom att trycka F5 på tangentbordet. Fungerar inte det så kontakta Klimator för support. Kontaktuppgifter till Klimator är: esben.almkvist@klimator.se johan.edblad@klimator.se torbjorn.gustavsson@klimator.se 6 Övrigt All information i denna användarmanual kan komma att ändras utan notifikation så se till att den använder en uppdaterad version. Den senaste versionen av användarmanualen går att ladda hem på roadstatus.info/app/manual.pdf. Får du inte tag i manualen via den länken så kontakta Klimator via kontaktuppgifterna ovan.
