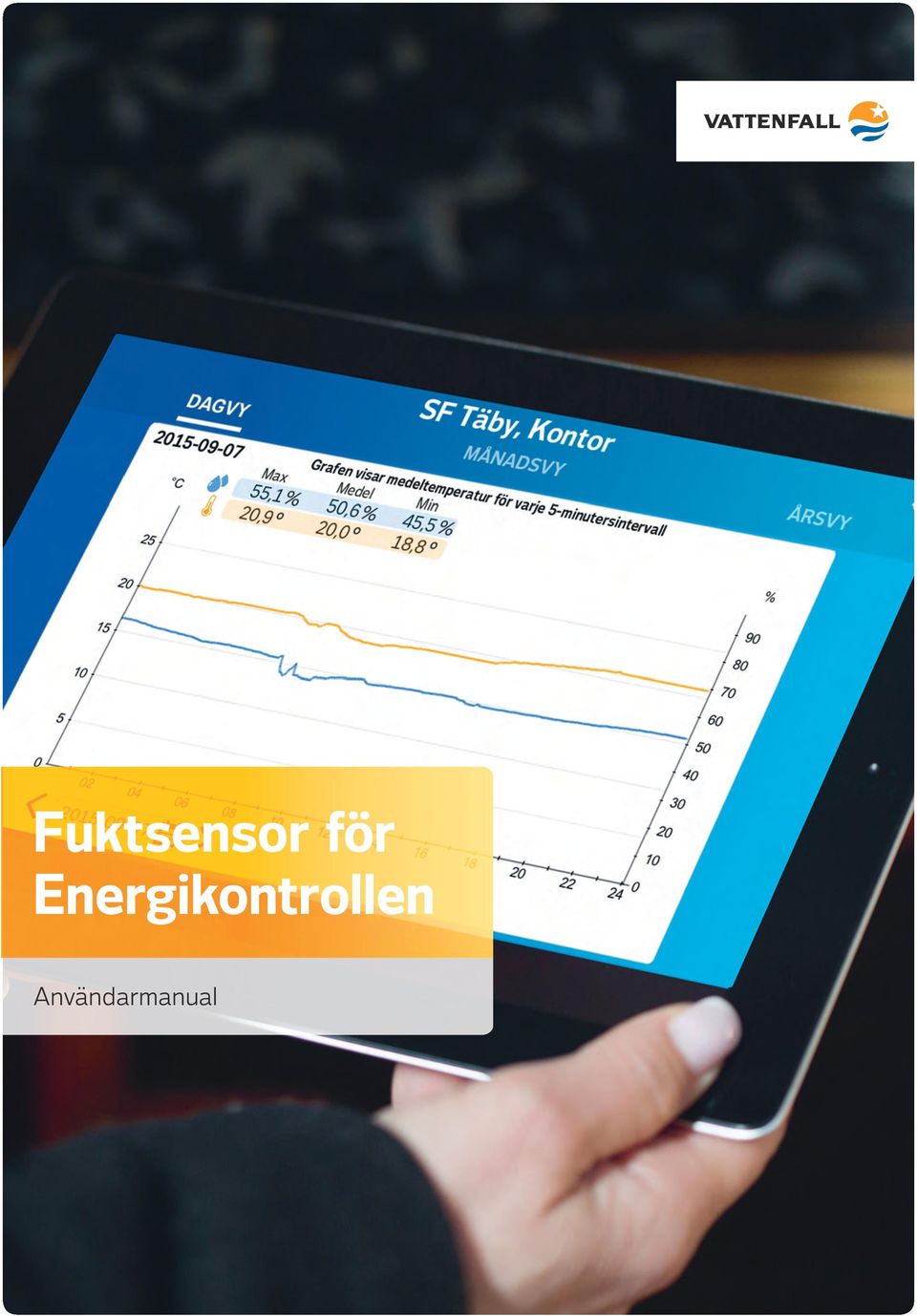

1 Fuktsensor för Energikontrollen Användarmanual

2 Innehållsförteckning Om Vattenfalls fuktsensor 3 Kom igång 4 Ladda ner appen 4 Navigera i appen 5 Fuktsensorns stående vyer 6 Fuktsensorns liggande vyer 7 Huvudmenyn 8 Pushnotiser 9 Dataexport 9 Vid tekniska problem 10

3 Om Vattenfalls fuktsensor Vattenfalls fuktsensor är avsedd att användas tillsammans med tjänsten och appen Energikontrollen. Den mäter luftens fukthalt samt temperatur via en kabelansluten sensor. Fuktsensorn levereras förkonfigurerad tillsammans med en 3G-router samt extern strömförsörjning, vilket gör det mycket enkelt att komma igång. Fukthalt och temperatur redovisas sedan i lättöverskådliga diagram som beskrivs längre ner i denna manual. Genom en särskild rapport- och dataexportfunktion i appen ges även möjlighet att läsa in aktuella värden till valfri applikation. Dessutom redovisas eventuell mögelsrisk via en mycket tydlig och överskådlig rapport. Läs mer om tjänsten på Vattenfalls hemsida vattenfall.se/energikontrollen eller ring Användarmanual Vattenfall fuktsensor

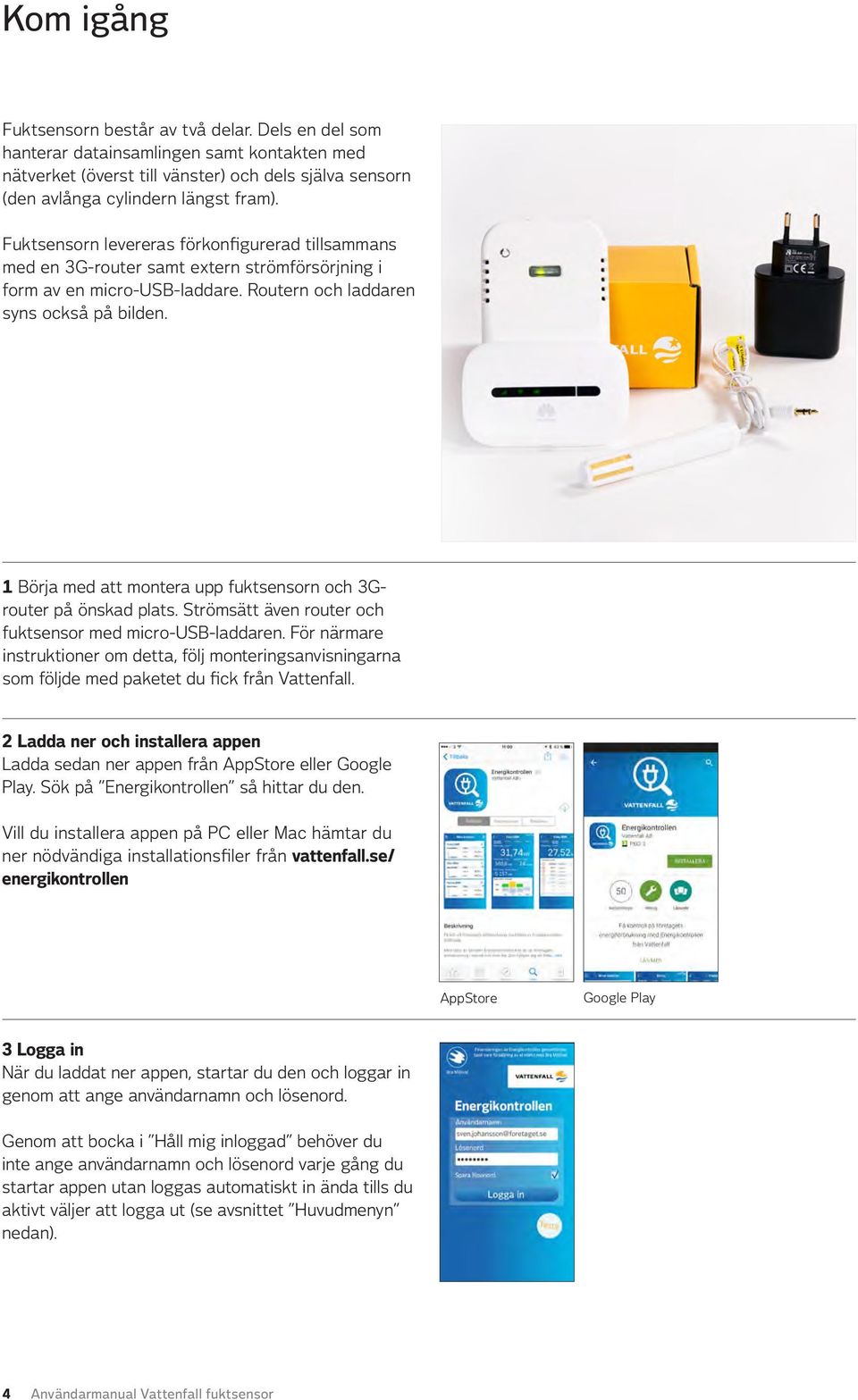

4 Kom igång Fuktsensorn består av två delar. Dels en del som hanterar datainsamlingen samt kontakten med nätverket (överst till vänster) och dels själva sensorn (den avlånga cylindern längst fram). Fuktsensorn levereras förkonfigurerad tillsammans med en 3G-router samt extern strömförsörjning i form av en micro-usb-laddare. Routern och laddaren syns också på bilden. 1 Börja med att montera upp fuktsensorn och 3Grouter på önskad plats. Strömsätt även router och fuktsensor med micro-usb-laddaren. För närmare instruktioner om detta, följ monteringsanvisningarna som följde med paketet du fick från Vattenfall. 2 Ladda ner och installera appen Ladda sedan ner appen från AppStore eller Google Play. Sök på Energikontrollen så hittar du den. Vill du installera appen på PC eller Mac hämtar du ner nödvändiga installationsfiler från vattenfall.se/ energikontrollen AppStore Google Play 3 Logga in När du laddat ner appen, startar du den och loggar in genom att ange användarnamn och lösenord. Genom att bocka i Håll mig inloggad behöver du inte ange användarnamn och lösenord varje gång du startar appen utan loggas automatiskt in ända tills du aktivt väljer att logga ut (se avsnittet Huvudmenyn nedan). 4 Användarmanual Vattenfall fuktsensor

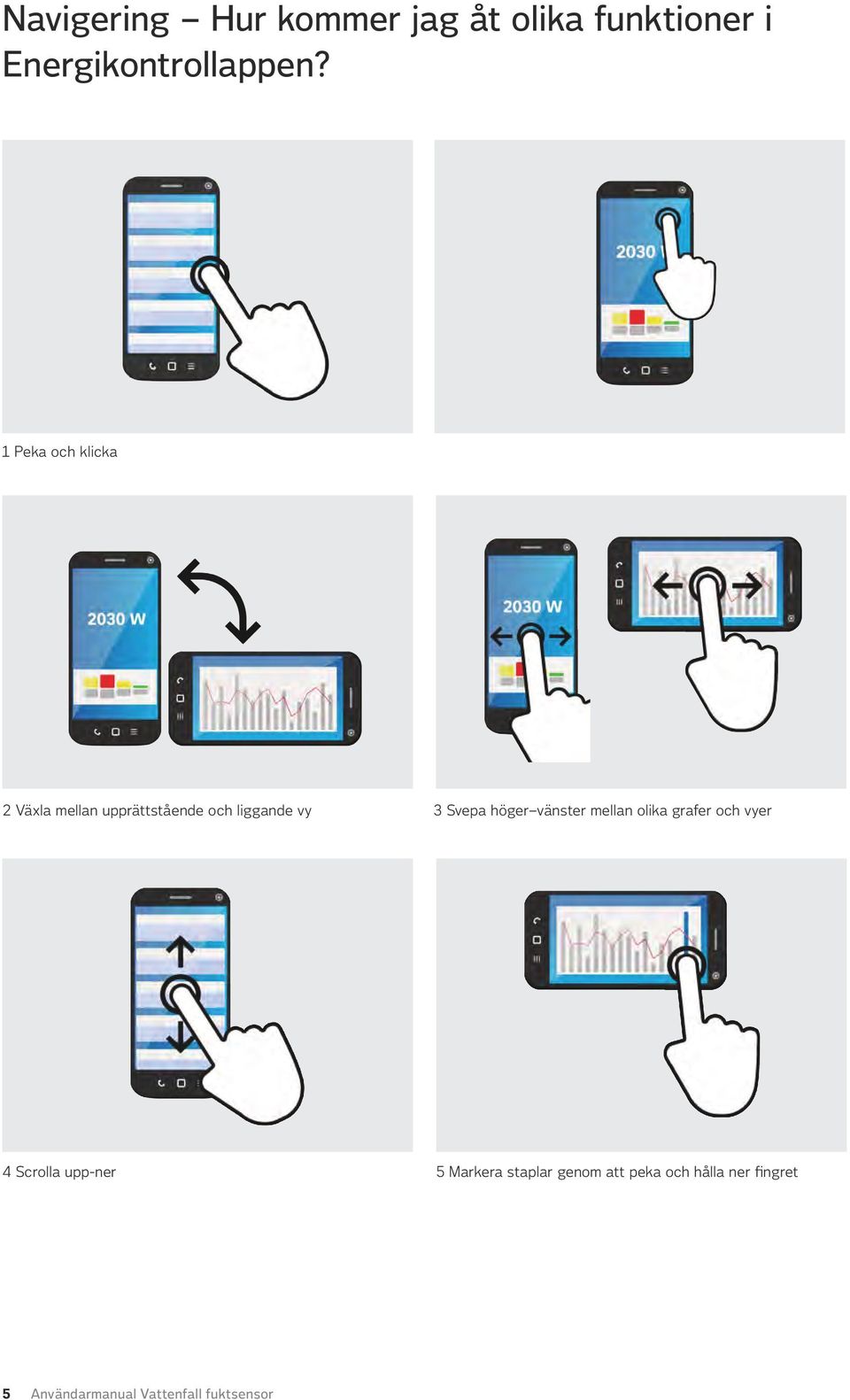

5 Navigering Hur kommer jag åt olika funktioner i Energikontrollappen? 1 Peka och klicka 2 Växla mellan upprättstående och liggande vy 3 Svepa höger vänster mellan olika grafer och vyer 4 Scrolla upp-ner 5 Markera staplar genom att peka och hålla ner fingret 5 Användarmanual Vattenfall fuktsensor

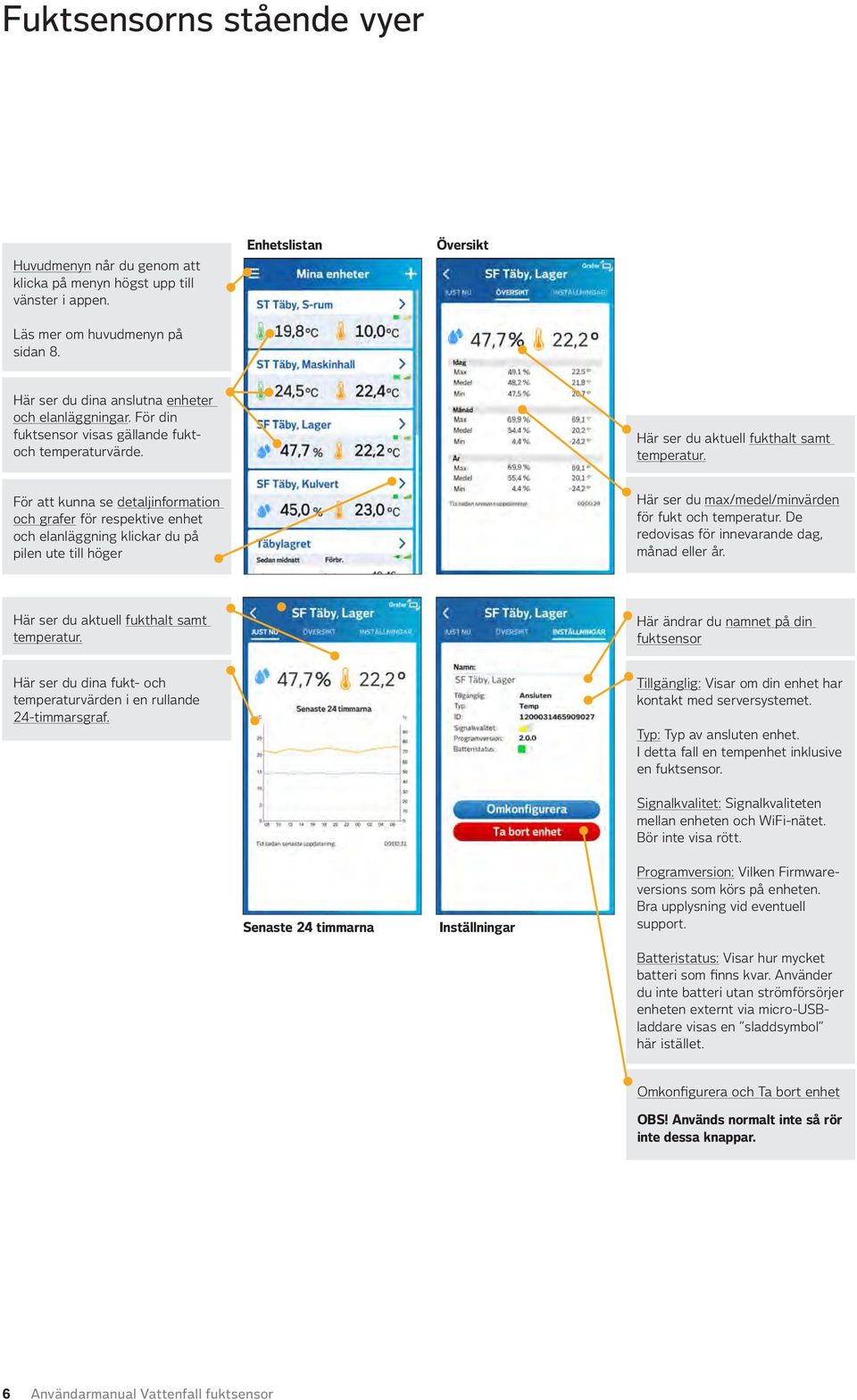

6 Fuktsensorns stående vyer Huvudmenyn når du genom att klicka på menyn högst upp till vänster i appen. Läs mer om huvudmenyn på sidan 8. Enhetslistan Översikt Här ser du dina anslutna enheter och elanläggningar. För din fuktsensor visas gällande fuktoch temperaturvärde. Här ser du aktuell fukthalt samt temperatur. För att kunna se detaljinformation och grafer för respektive enhet och elanläggning klickar du på pilen ute till höger Här ser du max/medel/minvärden för fukt och temperatur. De redovisas för innevarande dag, månad eller år. Här ser du aktuell fukthalt samt temperatur. Här ändrar du namnet på din fuktsensor Här ser du dina fukt- och temperaturvärden i en rullande 24-timmarsgraf. Tillgänglig: Visar om din enhet har kontakt med serversystemet. Typ: Typ av ansluten enhet. I detta fall en tempenhet inklusive en fuktsensor. Signalkvalitet: Signalkvaliteten mellan enheten och WiFi-nätet. Bör inte visa rött. Senaste 24 timmarna Inställningar Programversion: Vilken Firmwareversions som körs på enheten. Bra upplysning vid eventuell support. Batteristatus: Visar hur mycket batteri som finns kvar. Använder du inte batteri utan strömförsörjer enheten externt via micro-usbladdare visas en sladdsymbol här istället. Omkonfigurera och Ta bort enhet OBS! Används normalt inte så rör inte dessa knappar. 6 Användarmanual Vattenfall fuktsensor

7 Fuktsensorns liggande vyer För att nå dessa lutar du mobilen/surfplattan. Kör du PC-versionen klickar du på ikonen uppe i högra hörnet. Detaljerad fukt- och tempgraf Dag-, månads- och årsvy Här kan du se och jämföra dina historiska värden per dag, månad eller år. Dagvy Diagrammet visar fukt och temp för valt dygn. Månadsvy Diagrammet visar fukt och temp för månadens dagar. Årsvy Diagrammet visar fukt och temp över årets 12 månader. Välj tidsperiod Klicka på på pilarna höger/vänster eller klicka i i fältet för att få få upp en en kalender 7 Användarmanual Vattenfall fuktsensor

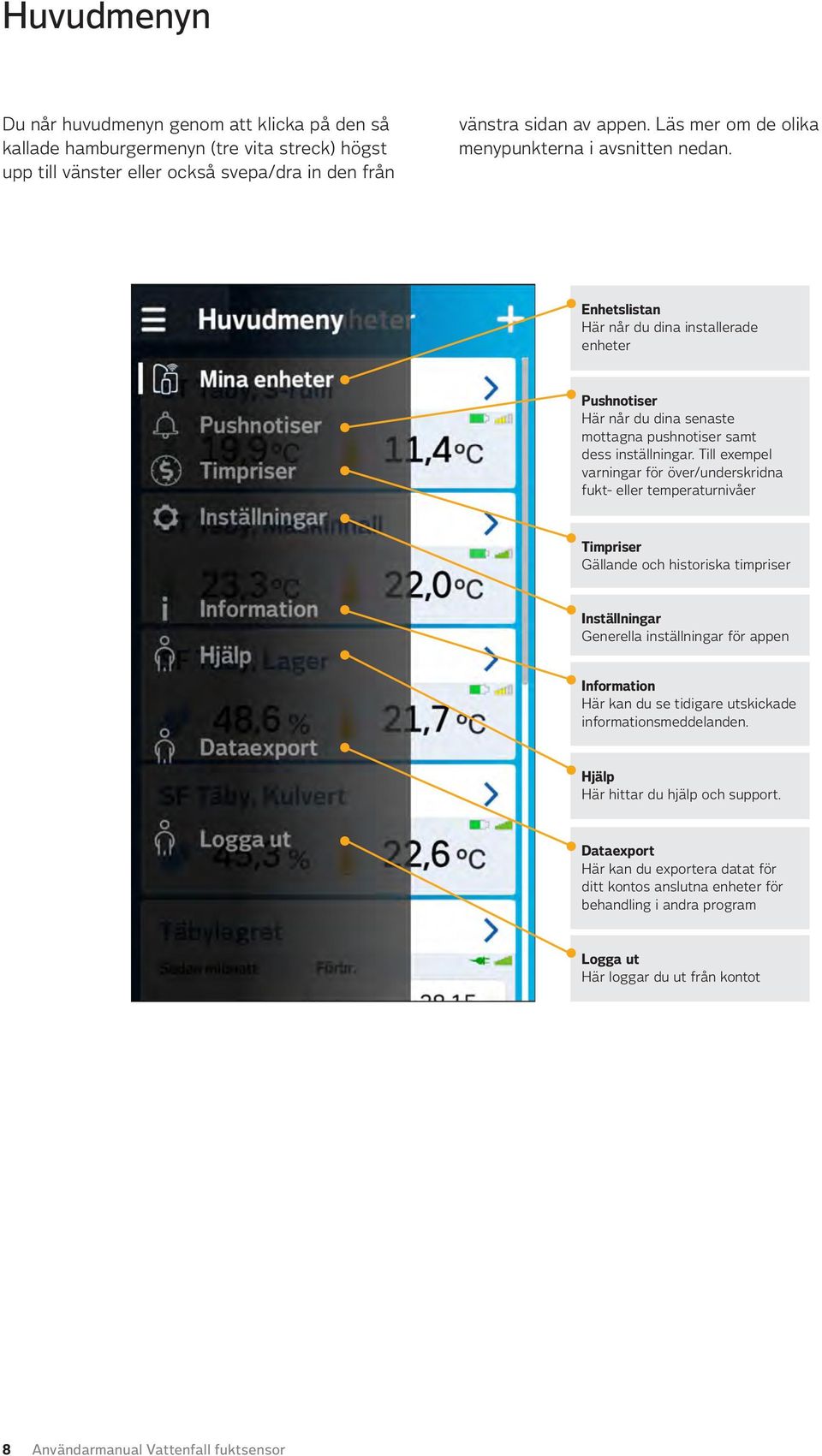

8 Huvudmenyn Du når huvudmenyn genom att klicka på den så kallade hamburgermenyn (tre vita streck) högst upp till vänster eller också svepa/dra in den från vänstra sidan av appen. Läs mer om de olika menypunkterna i avsnitten nedan. Enhetslistan Här når du dina installerade enheter Pushnotiser Här når du dina senaste mottagna pushnotiser samt dess inställningar. Till exempel varningar för över/underskridna fukt- eller temperaturnivåer Timpriser Gällande och historiska timpriser Inställningar Generella inställningar för appen Information Här kan du se tidigare utskickade informationsmeddelanden. Hjälp Här hittar du hjälp och support. Dataexport Här kan du exportera datat för ditt kontos anslutna enheter för behandling i andra program Logga ut Här loggar du ut från kontot 8 Användarmanual Vattenfall fuktsensor

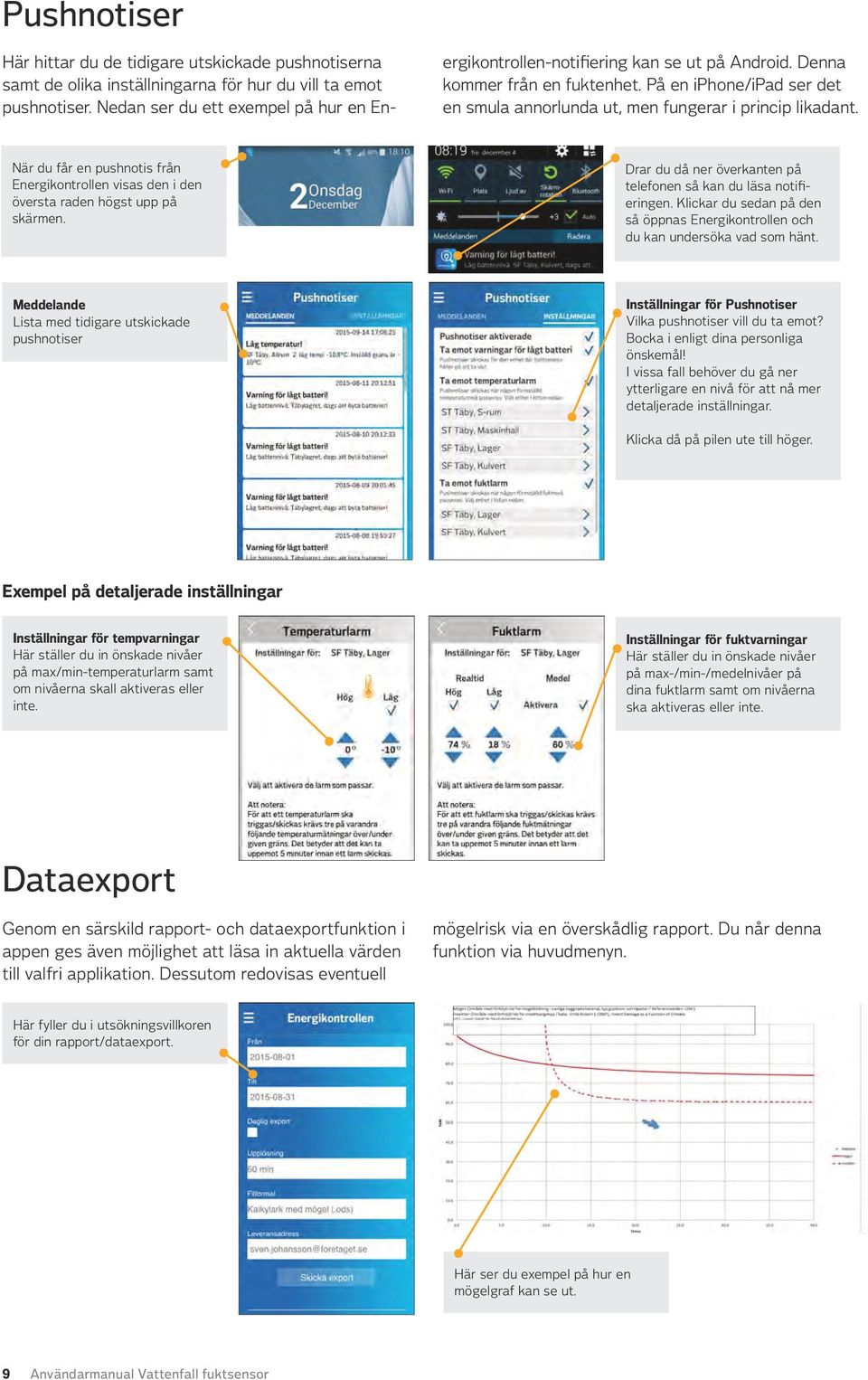

9 Pushnotiser Här hittar du de tidigare utskickade pushnotiserna samt de olika inställningarna för hur du vill ta emot pushnotiser. Nedan ser du ett exempel på hur en Energikontrollen-notifiering kan se ut på Android. Denna kommer från en fuktenhet. På en iphone/ipad ser det en smula annorlunda ut, men fungerar i princip likadant. När du får en pushnotis från Energikontrollen visas den i den översta raden högst upp på skärmen. Drar du då ner överkanten på telefonen så kan du läsa notifieringen. Klickar du sedan på den så öppnas Energikontrollen och du kan undersöka vad som hänt. Meddelande Lista med tidigare utskickade pushnotiser Inställningar för Pushnotiser Vilka pushnotiser vill du ta emot? Bocka i enligt dina personliga önskemål! I vissa fall behöver du gå ner ytterligare en nivå för att nå mer detaljerade inställningar. Klicka då på pilen ute till höger. Exempel på detaljerade inställningar Inställningar för tempvarningar Här ställer du in önskade nivåer på max/min-temperaturlarm samt om nivåerna skall aktiveras eller inte. Inställningar för fuktvarningar Här ställer du in önskade nivåer på max-/min-/medelnivåer på dina fuktlarm samt om nivåerna ska aktiveras eller inte. Dataexport Genom en särskild rapport- och dataexportfunktion i appen ges även möjlighet att läsa in aktuella värden till valfri applikation. Dessutom redovisas eventuell mögelrisk via en överskådlig rapport. Du når denna funktion via huvudmenyn. Här fyller du i utsökningsvillkoren för din rapport/dataexport. Här ser du exempel på hur en mögelgraf kan se ut. 9 Användarmanual Vattenfall fuktsensor

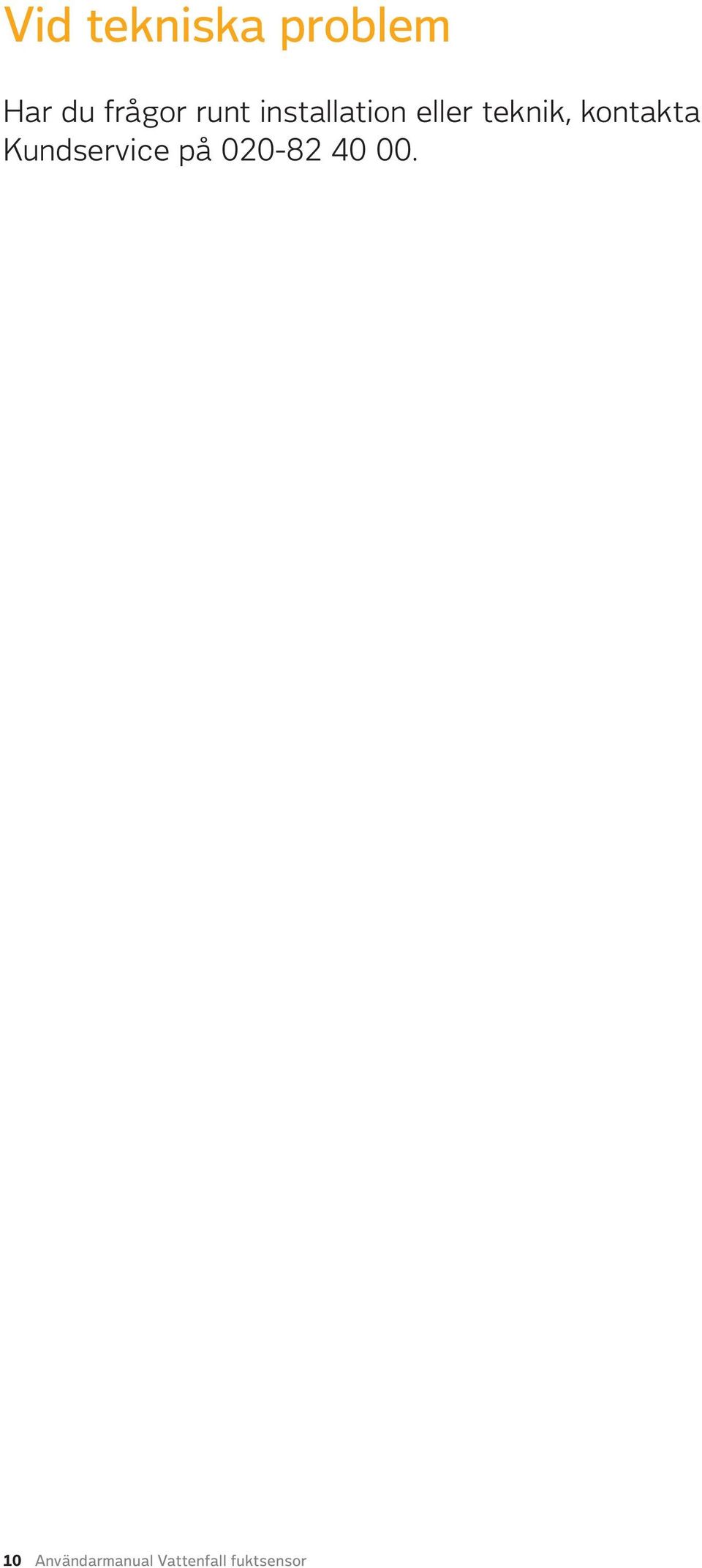

10 Vid tekniska problem Har du frågor runt installation eller teknik, kontakta Kundservice på Användarmanual Vattenfall fuktsensor

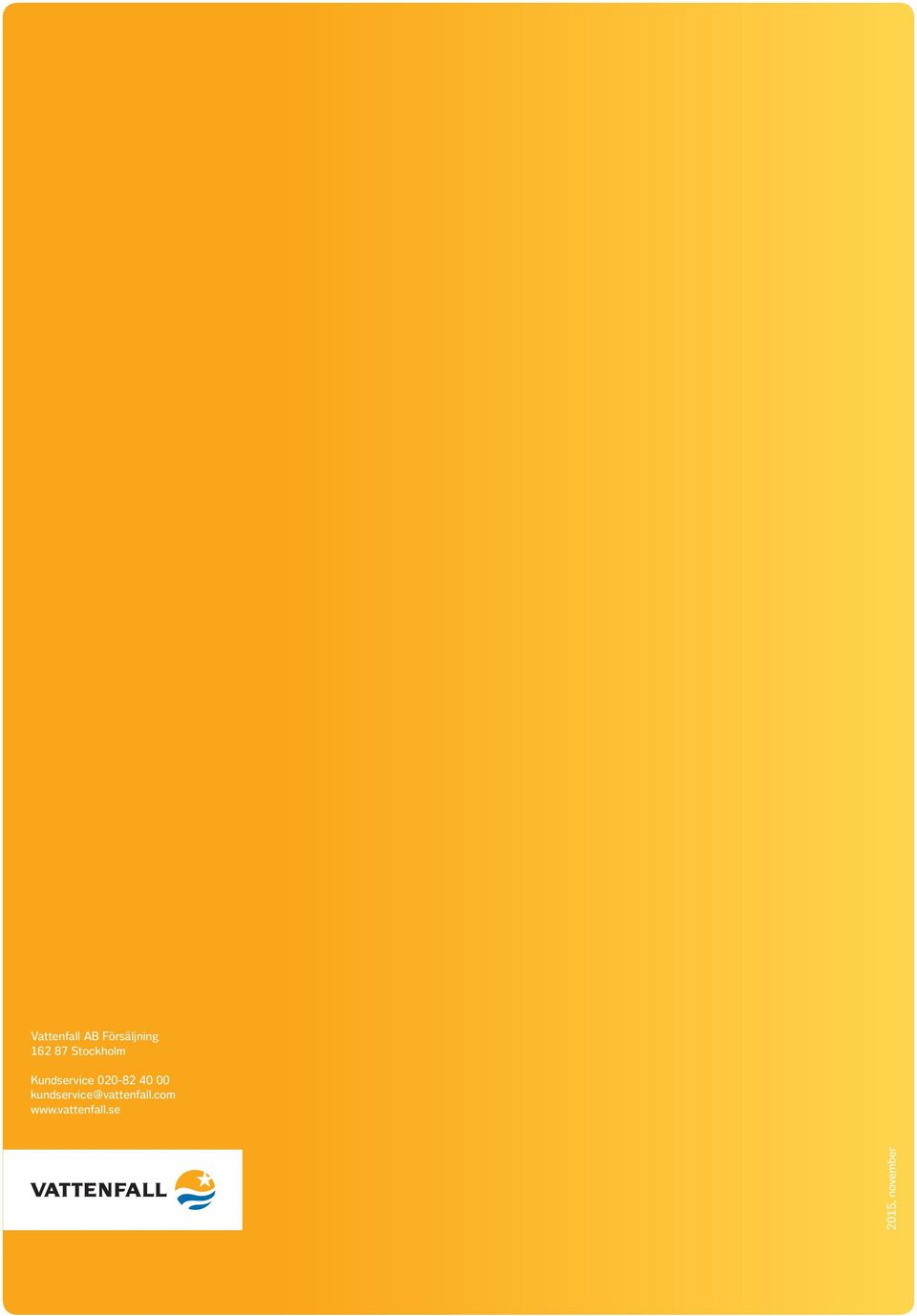

11 Vattenfall AB Försäljning Stockholm Kundservice , november
