3 Inledning 1 Inledning Den här bruksanvisningen beskriver ibruktagningen av ComfortTouch-appen för manövrering av Busch- via mobila slutenheter (t.ex. smartphones). Manövreringen av ComfortTouch-appen beskrivs också i korthet. ComfortTouch-appen kan användas för manövrering av följande enheter: Busch / (CP/U 9.3.1) 8136/ (CP/U 9.4.1) Busch / (CP/U ) 8136/ (CP/U ) 1.1 Ändamålsenlig användning Busch- är ett centralt omkopplings- och övervakningsställe för hela byggnadsautomationen med kontroll-, övervaknings- och visualiseringsfunktioner för många enheter och medier inom en byggnad. Busch- är till för säker och bekväm manövrering inom bostaden. Busch- och ComfortTouch-appen är gjorda för användning i ett lokalt nätverk. Det går att ansluta upp till åtta slutenheter med ComfortTouch-appen på Busch-. Hänvisning Åtkomsten med ComfortTouch-appen till Busch- är även möjlig utanför det lokala nätverket, t.ex. via Internet. Av säkerhetsskäl rekommenderar vi därför att det skapas en VPN-åtkomst. Vänd dig till systemadministratören för att skapa en VPN-åtkomst. Varning! Fara p.g.a. obehörig åtkomst Fara p.g.a. obehörig åtkomst till det osäkrade webbgränssnittet på Busch-. Via en osäker frigivning av portarna 80 och 443 kan obehöriga får åtkomst till webbgränssnittet på Busch-. Frige inte portarna 80 och 443 via portvidareledning (Port Forwarding) från en router till det offentliga nätet (t.ex. Internet)! Möjliggör åtkomst utifrån med ComfortTouch-appen endast via en säker VPN-åtkomst. Bruksanvisning

4 Systemförutsättning hos den mobila slutenheten 2 Systemförutsättning hos den mobila slutenheten De använda mobila slutenheterna (t.ex. smartphones, tablets o.s.v.) måste uppfylla följande systemförutsättningar: Operativsystem Android Apple ios Minst version 4.x ios 5 3 Förinställning på Busch- Via en förinställning i Busch- så går det att fastställa vilka användningsområden och styrelement som ska visas i ComfortTouch-appen. Den här förinställningen måste göras av den installerande elektrikern och via panelens projekteringsmjukvara. Det går även att göra den här inställningen direkt på panelen om användningsområdet "Web-Interface" har aktiverats. Be den installerande elektrikern om råd. Ytterligare förinställningar via panelens projekteringsmjukvara: Aktivering av UPnP-funktionen Bruksanvisning

5 Ibruktagning 4 Ibruktagning 4.1 Installation och koppling med Busch- Hänvisning Busch- måste vara aktiverad! 1. Ladda ner ComfortTouch-appen från affären till den mobila slutenheten. För att göra det ska du scanna in följande QR-kod med slutenheten: Bild 1: QR-kod för ComfortTouch-appen Det går också att öppna QR-koden via Busch- (System -> Enhetsinformation -> Mobilinställningar). 2. När installationen har genomförts så visas ikonen för ComfortTouch-appen på slutenhetens skrivbord. Bild 2: Ikon för ComfortTouch-appen 3. Öppna ComfortTouch-appen. Hänvisning Stegen 4. och 5. är bara nödvändiga om Busch- inte identifierades automatiskt via UPNP-funktionen. Om den automatiska igenkänningen lyckades kan du fortsätta direkt med steg 6. på sida 7. Bruksanvisning

6 Ibruktagning 4. Det visas ett inmatningsfält för att ange panelens IP-adress. Det går att efterfråga IP-adressen på Busch- via System -> Enhetsinformation. Bild 3: Enhetsinformation Busch- 5. Ange IP-adressen i inmatningsfältet på den mobila slutenheten och bekräfta inmatningen med "Skicka". Bild 4: Inmatning av IP-adress Bruksanvisning

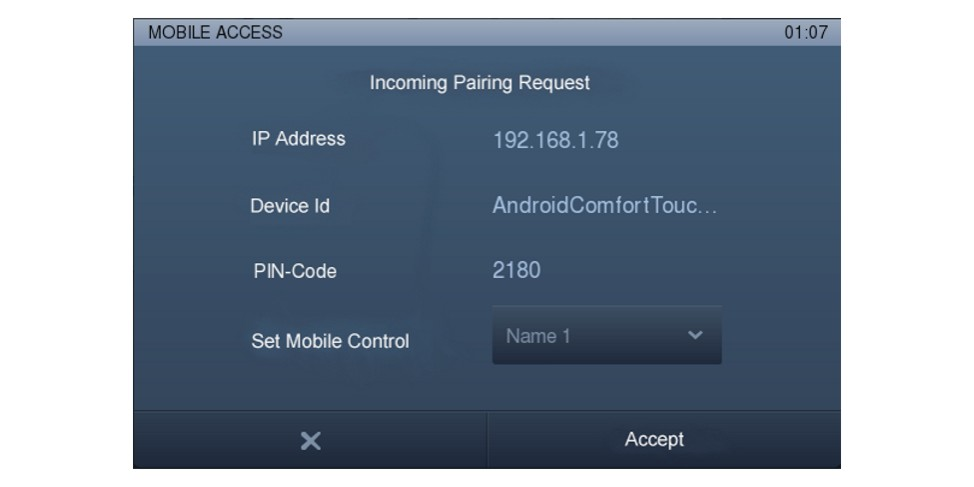

7 Ibruktagning 6. Klicka nu på motsvarande panel i listan. Paneler som står till förfogande markeras med hjälp av panelsymbolen. Bild 5: Panelurval 7. Följande meddelande på Busch- måste bekräftas: Bild 6: Meddelande på Busch- Hänvisning Om det finns flera mobilinställningar (Set Mobile-styrning) så kan de väljas här! Bruksanvisning

8 Ibruktagning 8. Efter att du har bekräftat meddelandet så visas ett meddelande med en PIN-kod på Busch-. Skriv in den visade PIN-koden på slutenheten. Bild 7: Meddelande med PIN-kod på Busch- 9. Välj önskat språk från den visade listan. Ibruktagningen av ComfortTouch-appen är nu avslutad. 4.2 Ändringar i Busch- Om det görs konfigurationsändringar (projektuppladdning från IP-projekt) i en Busch- som är ansluten med en ComfortTouch-app ska en ny ibruktagning av appen göras i enlighet med kapitlet "Installation och koppling med Busch-ComfortTouch. Bruksanvisning

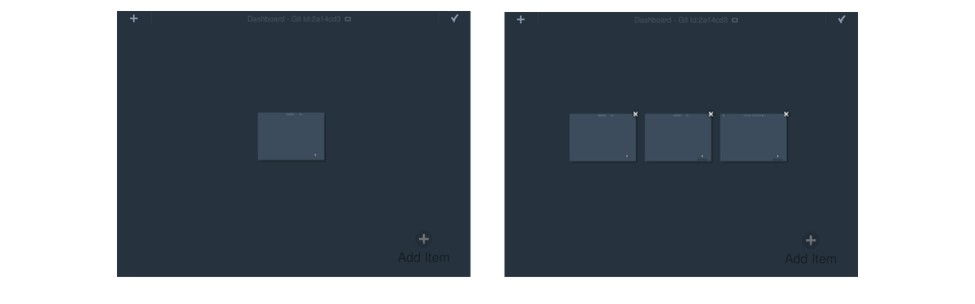

9 Utrustning 5 Utrustning Du kan nu utforma ComfortTouch-appen utifrån dina önskemål. Som exempel visas här utformningen av matrisen för en rumsvy. Hänvisning De användningsområden och styrelement som är tillgängliga i ComfortTouch-appen är beroende av konfigurationen i mobilinställningen på respektive Busch-. Om en smartphone används som slutenhet är endast vyerna "Instrumentpanel" och "Matrix" tillgängliga. 5.1 Skapa en instrumentpanel 1. Klicka på följande symbol. Bild 8: Symbol "Skapa" 2. Följande vy öppnas. Bild 9: Lägga till rum Bruksanvisning

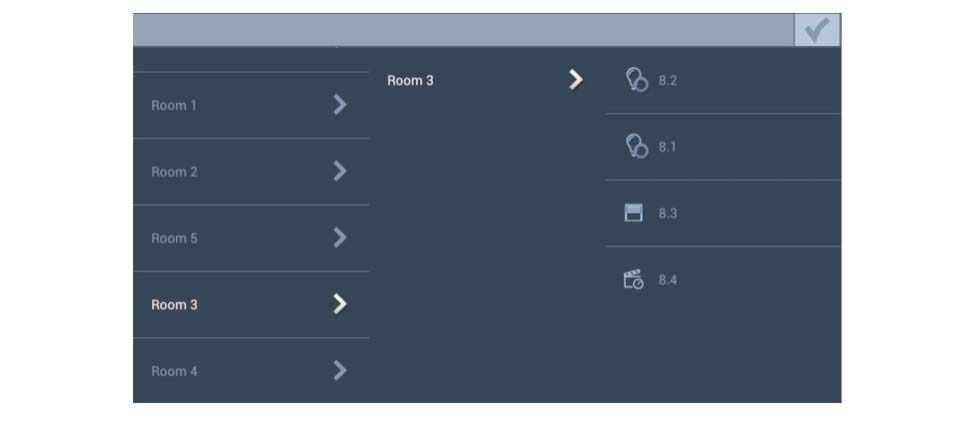

10 Utrustning 3. Klicka på "+". Följande vy öppnas. Bild 10: Välj rum 4. Välj ett rum. Klicka på rummet igen (mellersta kolumnen). De valbara styrelementen visas då i den högra kolumnen. Bild 11: Välj styrelement 5. Klicka på ett styrelement. Det valda styrelementet läggs till i rummet. Hänvisning Det går att radera styrelement från rumsvyn genom att klicka på krysset ( ) vid styrelementet. Med hjälp av drag&drop kan du flytta runt styrelementen. 6. Om du vill lägga till ytterligare styrelement så ska du upprepa processen från steg 3. Har du lagt till alla element ska du klicka på bocken ( ) för att avsluta. Bruksanvisning

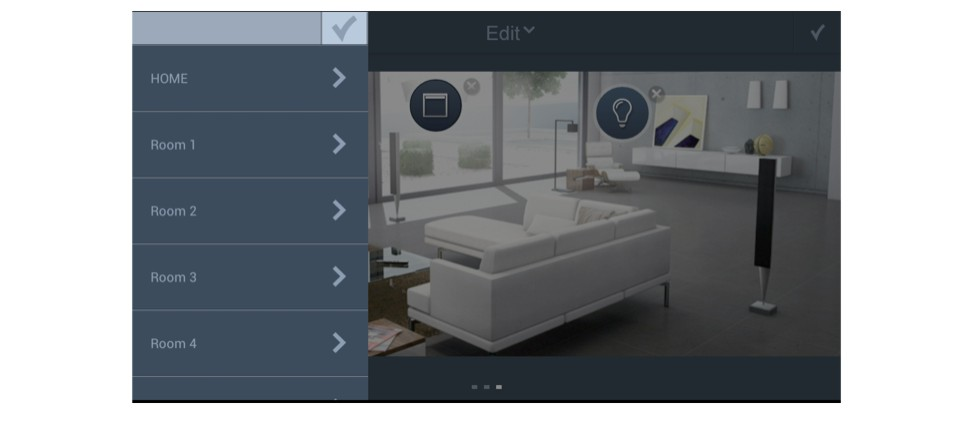

11 Utrustning 5.2 Utforma en rumsvy 1. Klicka på pilen uppe till vänster på instrumentpanelen (även via andra vyer -> upprepad knapptryckning på pilen). Följande urval öppnas. Bild 12: Val av vy 2. Klicka på symbolen "Rumsvy". Bild 13: Rumsvy 3. Klicka på följande symbol. Bild 14: Symbolen "Bearbeta rumsvy" Bruksanvisning

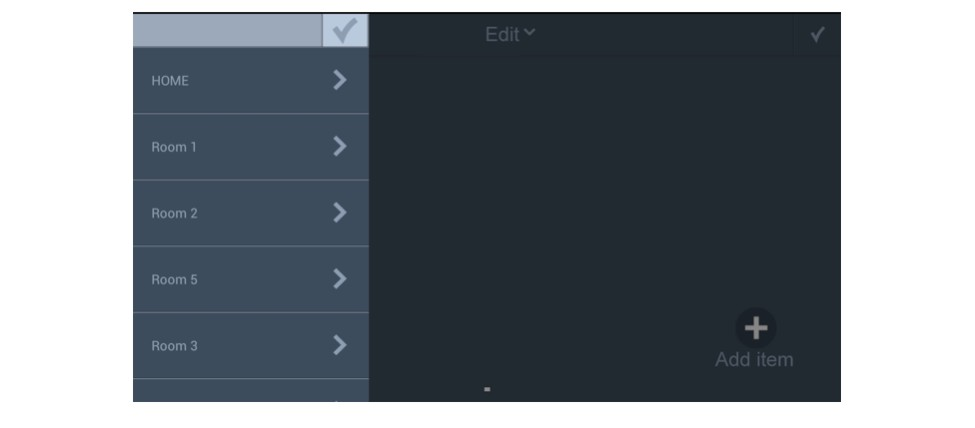

12 Utrustning 4. Följande vy öppnas. Bild 15: Bearbeta rumsvy 5. Klicka på "+". Följande vy öppnas. Bild 16: Välj rum Bruksanvisning

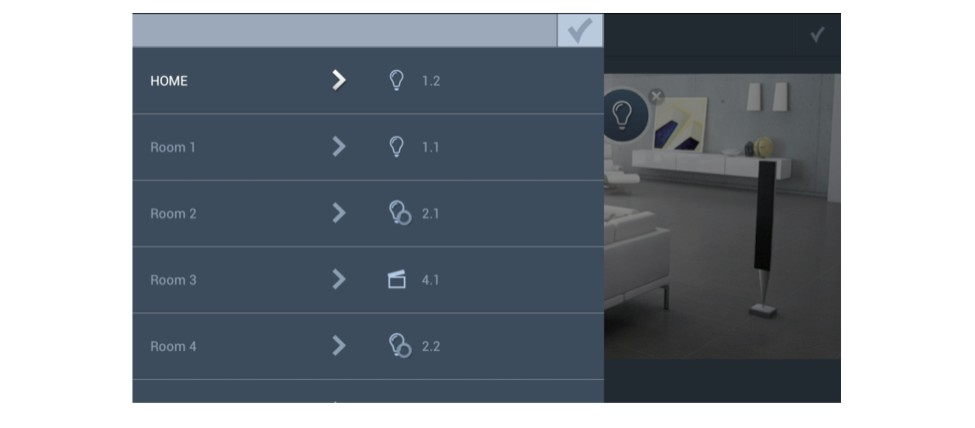

13 Utrustning 6. Välj ett rum. De valbara styrelementen visas då i den högra kolumnen. Bild 17: Lägg till styrelement 7. Klicka på ett styrelement. Det valda styrelementet läggs till i rummet. Hänvisning Det går att radera styrelement från rumsvyn genom att klicka på krysset ( ) vid styrelementet. Med hjälp av drag&drop kan du flytta runt styrelementen. 8. Om du vill lägga till ytterligare styrelement så ska du upprepa processen från steg 4. Har du lagt till alla element ska du klicka på bocken ( ) för att avsluta. Bruksanvisning

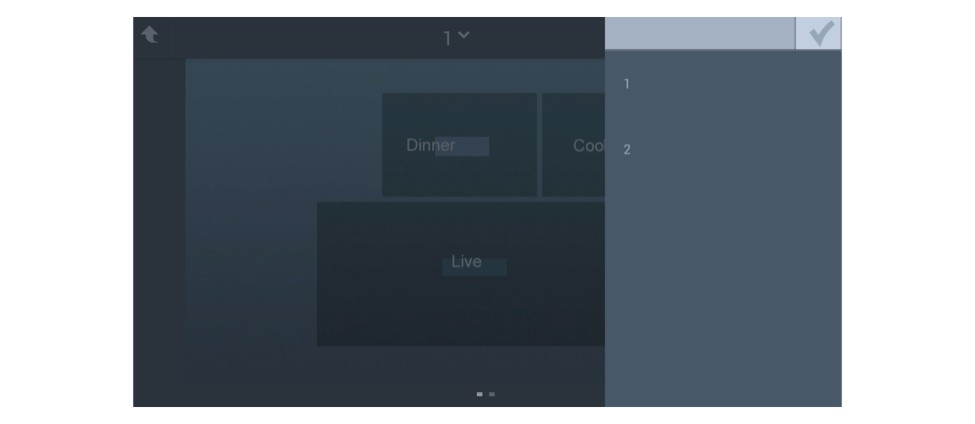

14 Utrustning 5.3 Lägga till sidor (rumsvyer) 1. Öppna listmenyn (swap-meny) via symbolen på den nedre skärmkanten. Bild 18: Öppna swap-menyn 2. Klicka på följande symbol. Bild 19: Symbol "Lägga till sidor" 3. I följande vy ska du klicka på "+. En sida läggs till. Lägg ev. till ytterligare sidor genom att klicka på "+". Bild 20: Lägg till sidor 4. När du har lagt till det önskade antalet sidor ska du klicka på bocken ( ). Bruksanvisning

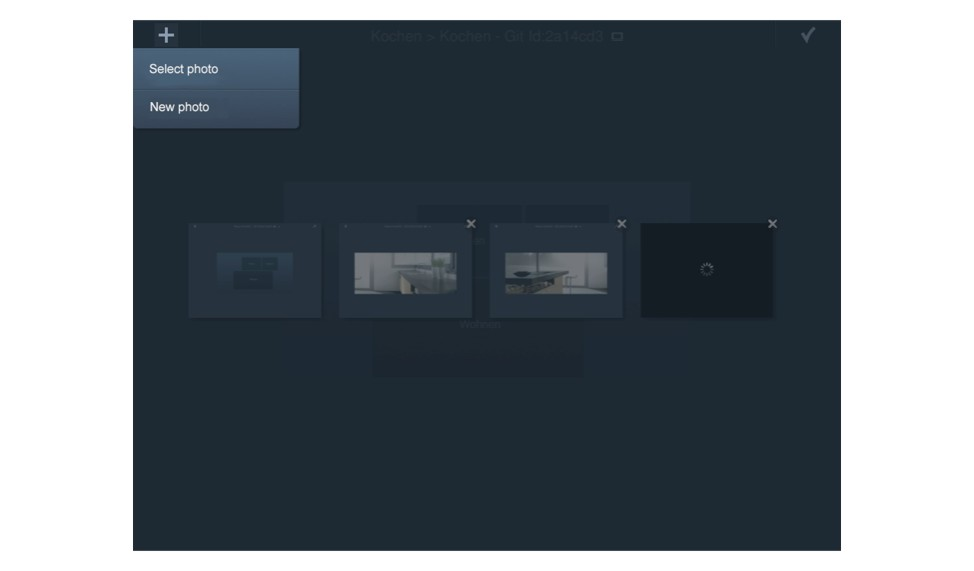

15 Utrustning 5.4 Lägga till rumsbilder För varje sida går det att lägga till rumsbilder. Det går att välja rumsbilderna från mobilenhetens galleri eller ta egna med dess kamera. 1. Välj sida där du vill infoga en rumsbild. 2. Klicka på (+). 3. Välj den önskade källan för rumsbilden: Välj foto: välj rumsbilden från mobilenhetens galleri. Välj den önskade rumsbilden. Nytt foto: öppnar mobilenhetens kamerafunktion med vilken du kan ta en rumsbild. Bild 21: Lägg till rumsbilder Bruksanvisning

16 Utrustning 5.5 Bearbeta rumsbilder Det går även att efterbearbeta befintliga bilder. För att göra det måste du klicka på rumsvyn i redigeringsläget. Bild 22: Symbol "Bearbeta rumsbilder" Bild 23: Bearbeta rumsbilder Välj motsvarande funktion från menyn. Bruksanvisning

17 Utrustning 5.6 Radera konfigurationer (paneler) Det kan vara nödvändigt att radera konfigurationer om det uppstår överföringsproblem mellan ComfortTouchappen och en Busch-. 1. Stäng och öppna ComfortTouch-appen för att öppna panelurvalet (se kapitlet Installation och koppling med Busch-ComfortTouch ). Bild 24: Panelurval 2. Klicka på följande symbol: Bild 25: Symbol "Bearbeta panelurval" Bredvid panelerna finns det nu kryss ( ). 3. För att radera en panel ska du klicka på krysset ( ) bredvid panelen som ska raderas. 4. Lägg ev. till panelen på nytt (se kapitlet Installation och koppling med Busch-ComfortTouch ). Bruksanvisning

18 Betjäning 6 Betjäning 6.1 Allmänt Hänvisning De användningsområden och styrelement som är tillgängliga i ComfortTouch-appen är beroende av konfigurationen i mobilinställningarna på respektive Busch-. ComfortTouch-appen måste ha utformats i enlighet med kapitlet Utrustning. Manövreringen av elementen är i hög grad självförklarande tack vare symbolerna. Manövreringen orienterar sig efter manövreringen av Busch-. Hänvisning Hos slutenheter med operativsystemet Apple ios måste du svepa med två fingrar för att byta sida. Hos slutenheter med operativsystemet Android sveper du med ett finger för att byta sida. 6.2 Välja vy Det finns olika vyer som kan öppnas (se Bild 26). För att öppna vy-valet ska du på instrumentpanelen klicka på pilen ( Klicka på den önskade vyn. ) uppe till vänster. Följande urval öppnas. Hänvisning För att komma till vy-valet från andra vyer ska du klicka på pilen ( öppnas. ) flera gånger tills vy-valet Bild 26: Välja vy Bruksanvisning

19 Betjäning Vy "Instrumentpanel" Det är en översiktssida med de viktigaste styrelementen samt länkar till de olika rumsvyerna. Bild 27: Instrumentpanel (exempel) Vy "Matris" Matrisen är en översiktslista över alla rum med de styrelement som finns i rummen. Bild 28: Matrix (exempel) Bruksanvisning

20 Betjäning Vy "Planritning" Planritningen är en indikering av rummen på en våning. Genom att klicka på ett rum så öppnas den tillhörande rumsvyn. Bild 29: Planritning (exempel) Om det finns flera våningar så går det att växla mellan planritningar. 1. Klicka på följande symbol: Bild 30: Symbol för planritning Listan med våningar öppnas. Bild 31: Planritning Bruksanvisning

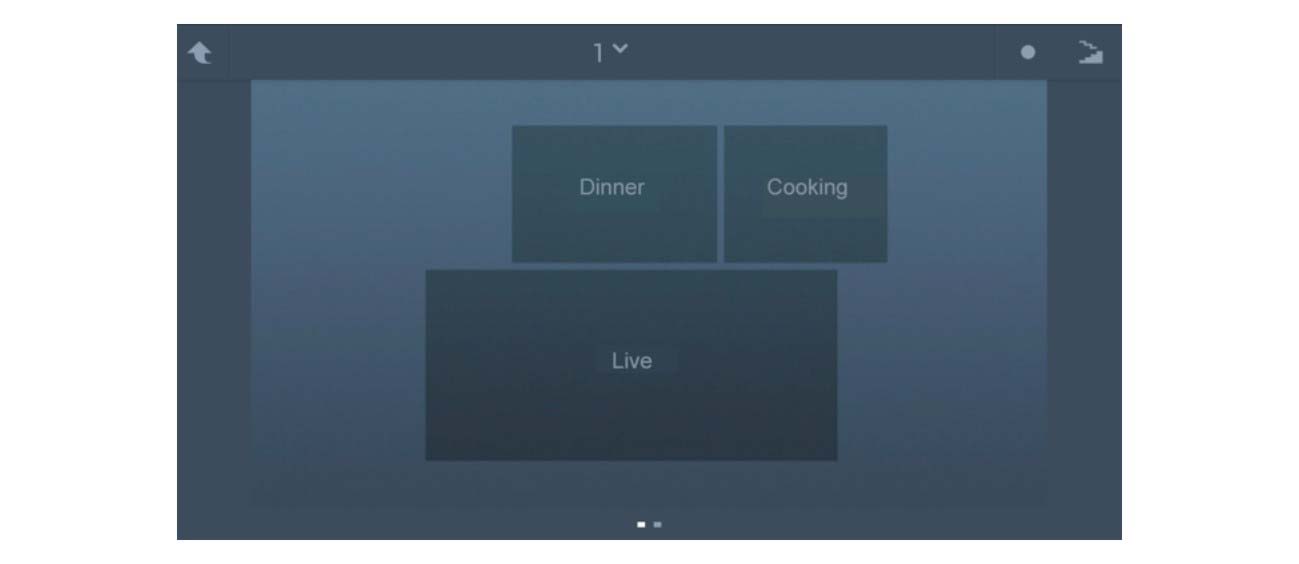

21 Betjäning 2. Välj den önskade våningen genom att klicka på den och bekräfta valet med bocken ( ). Planritningen för den önskade våningen öppnas. Bild 32: Planritning Vy "Rumsvy" Rumsvyn visar alla styrelement i ett rum framför den inställda rumsbilden. Med en knapptryckning på styrelementet så utlöser du motsvarande aktioner. Bild 33: Rumsvy (exempel) Bruksanvisning

22 Betjäning 6.3 Indikering av förbindelsestatusen Statusen hos förbindelsen mellan ComfortTouch-appen och en Busch- visas med hjälp av en ikon i den övre listen. Ikon Färg Status vit Förbindelsen mellan ComfortTouch-appen och Busch- finns kvar. grå Förbindelsen mellan ComfortTouch-appen och Busch- har avbrutits. Om förbindelsen mellan ComfortTouch-appen och Busch- har avbrutits går det fortfarande att växla mellan sidorna i appen. Är förbindelsen avbruten går det dock inte att skicka vidare några kommandotelegram. Bruksanvisning
