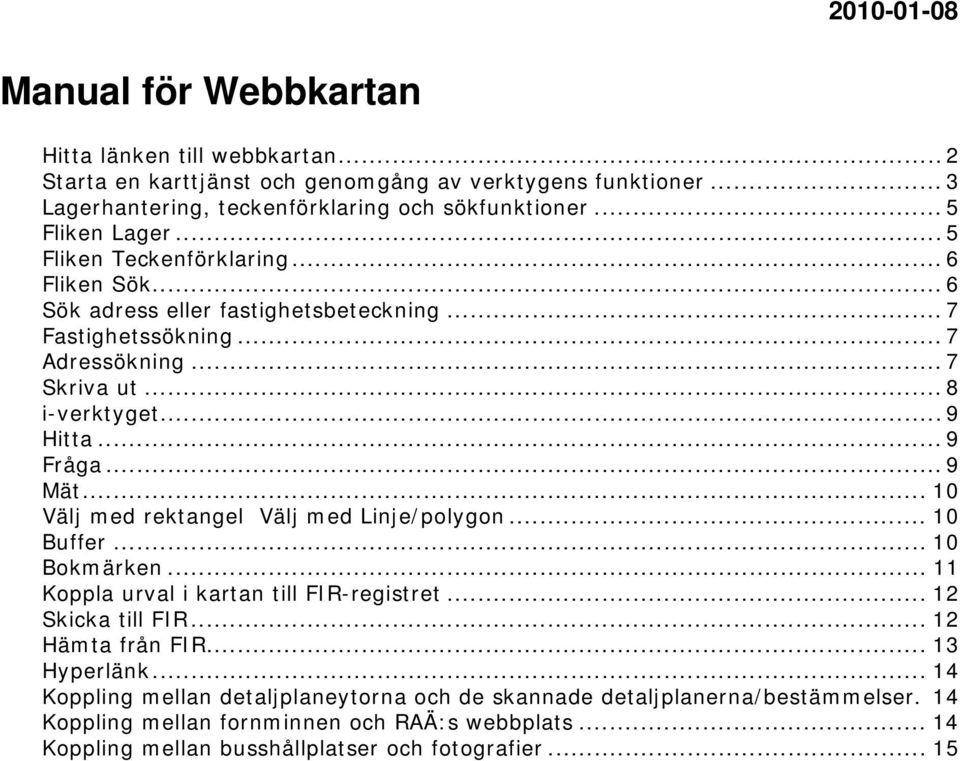

1 Manual för Webbkartan Hitta länken till webbkartan... 2 Starta en karttjänst och genomgång av verktygens funktioner... 3 Lagerhantering, teckenförklaring och sökfunktioner... 5 Fliken Lager... 5 Fliken Teckenförklaring... 6 Fliken Sök... 6 Sök adress eller fastighetsbeteckning... 7 Fastighetssökning... 7 Adressökning... 7 Skriva ut... 8 i-verktyget... 9 Hitta... 9 Fråga... 9 Mät Välj med rektangel Välj med Linje/polygon Buffer Bokmärken Koppla urval i kartan till FIR-registret Skicka till FIR Hämta från FIR Hyperlänk Koppling mellan detaljplaneytorna och de skannade detaljplanerna/bestämmelser. 14 Koppling mellan fornminnen och RAÄ:s webbplats Koppling mellan busshållplatser och fotografier... 15

2 Hitta länken till webbkartan Gå in på Klicka på länken Rutiner och instruktioner Datoranvändning Webbkarta under Medarbetarmenyn Figur 1: Webbkartans startsida på inloggad. Här finns information om Webbkartan. Längst upp till höger finns rubriken Karttjänster. Klicka på den karttjänst som du är intresserad av. Klicka på stjärnan för att lägga till sidan som mina favoriter. Nedanför rubriken Karttjänster finns rubriken Tekis FIR/KID/BYGGNAD. Det är länken till fastighets- och kommuninvånarregistret. Speciell behörighet krävs för att få tillgång till detta. Kontakta Åsa Jadelius tel 1305, för mer information.

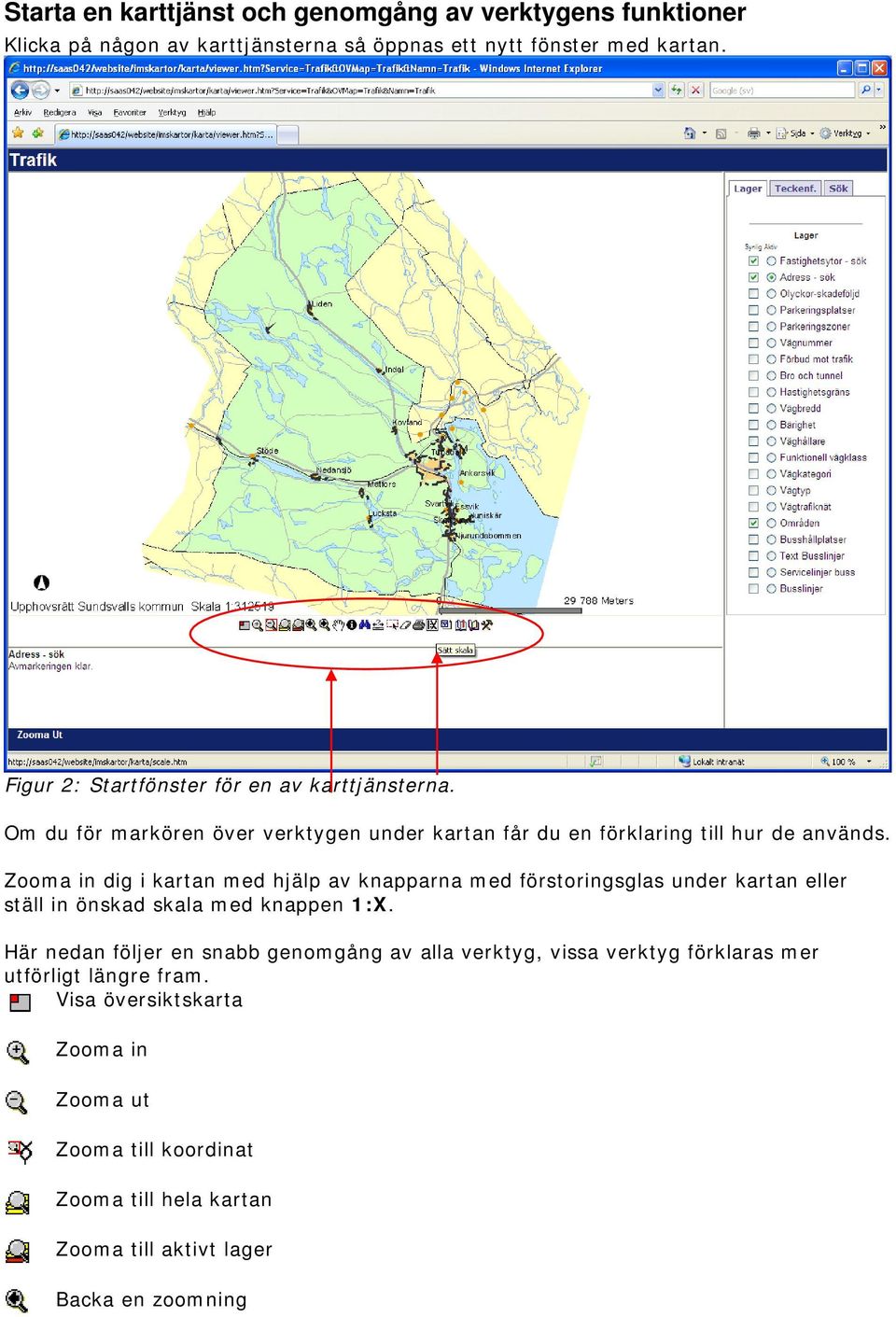

3 Starta en karttjänst och genomgång av verktygens funktioner Klicka på någon av karttjänsterna så öppnas ett nytt fönster med kartan. Figur 2: Startfönster för en av karttjänsterna. Om du för markören över verktygen under kartan får du en förklaring till hur de används. Zooma in dig i kartan med hjälp av knapparna med förstoringsglas under kartan eller ställ in önskad skala med knappen 1:X. Här nedan följer en snabb genomgång av alla verktyg, vissa verktyg förklaras mer utförligt längre fram. Visa översiktskarta Zooma in Zooma ut Zooma till koordinat Zooma till hela kartan Zooma till aktivt lager Backa en zoomning

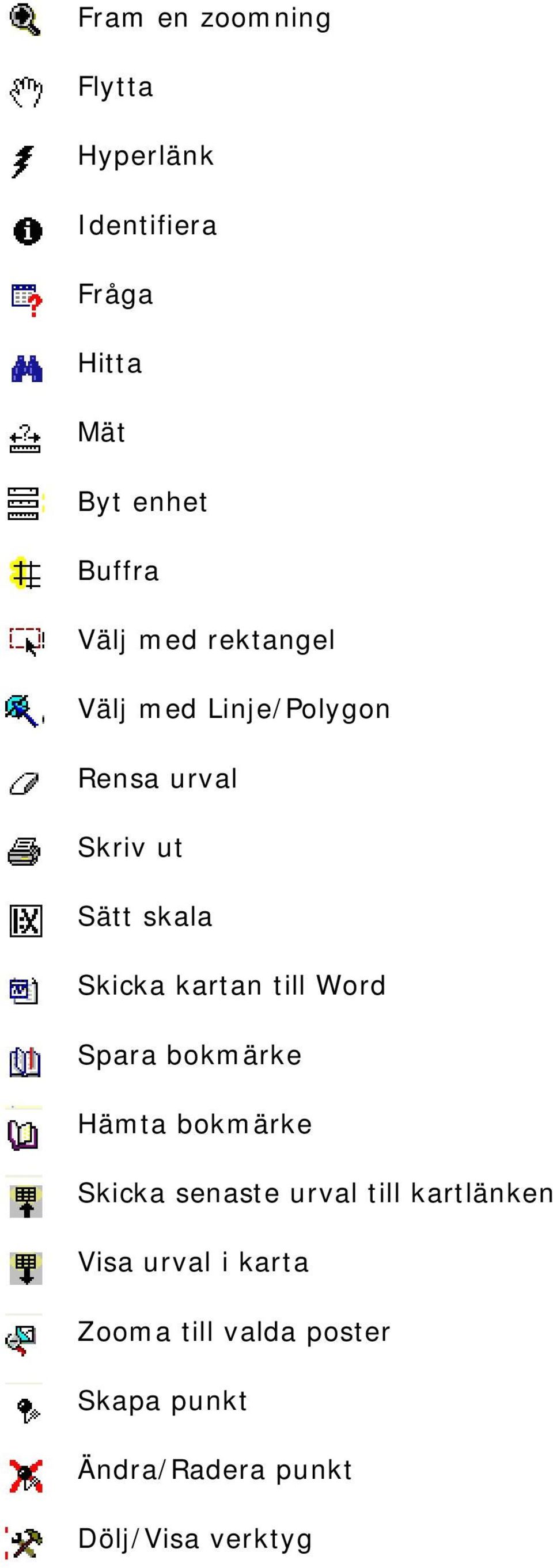

4 Fram en zoomning Flytta Hyperlänk Identifiera Fråga Hitta Mät Byt enhet Buffra Välj med rektangel Välj med Linje/Polygon Rensa urval Skriv ut Sätt skala Skicka kartan till Word Spara bokmärke Hämta bokmärke Skicka senaste urval till kartlänken Visa urval i karta Zooma till valda poster Skapa punkt Ändra/Radera punkt Dölj/Visa verktyg

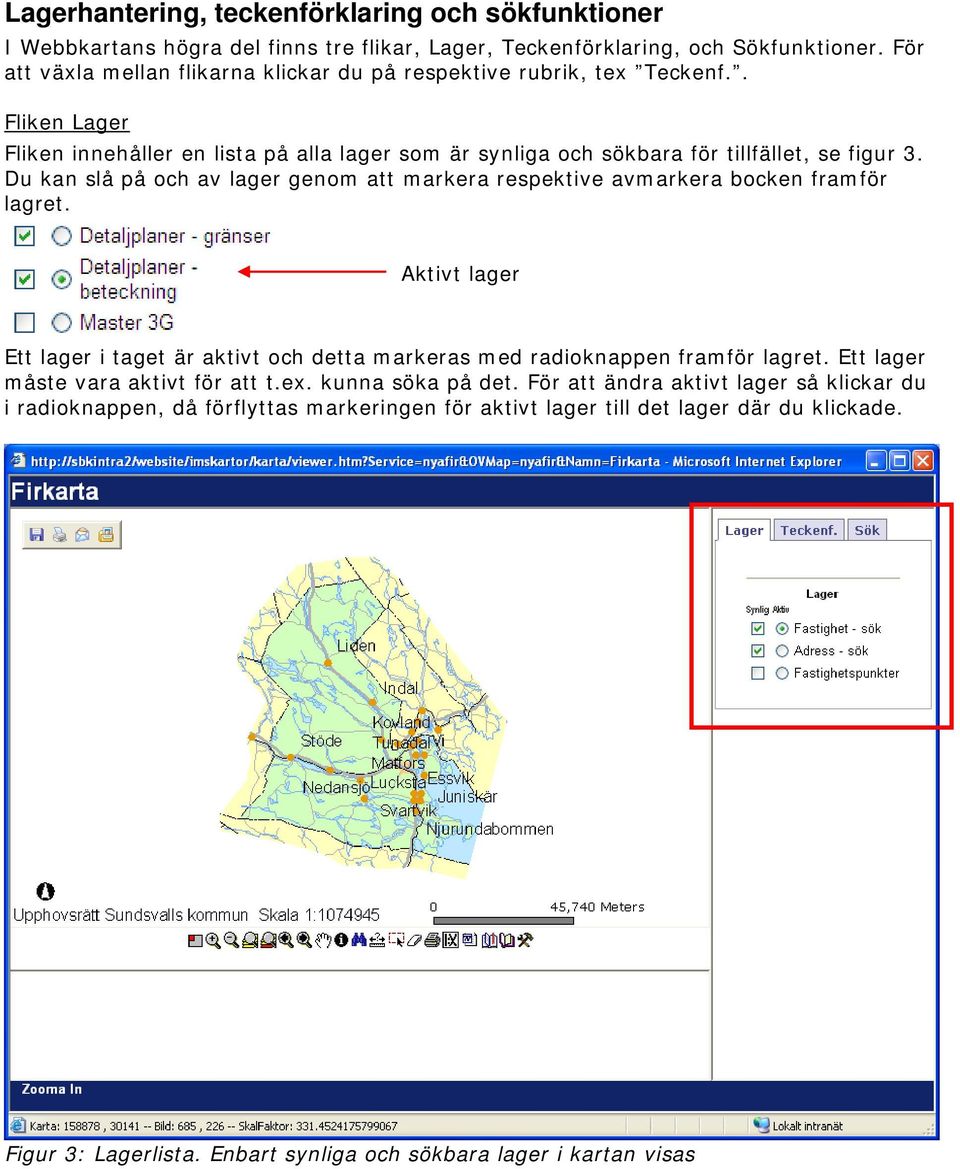

5 Lagerhantering, teckenförklaring och sökfunktioner I Webbkartans högra del finns tre flikar, Lager, Teckenförklaring, och Sökfunktioner. För att växla mellan flikarna klickar du på respektive rubrik, tex Teckenf.. Fliken Lager Fliken innehåller en lista på alla lager som är synliga och sökbara för tillfället, se figur 3. Du kan slå på och av lager genom att markera respektive avmarkera bocken framför lagret. Aktivt lager Ett lager i taget är aktivt och detta markeras med radioknappen framför lagret. Ett lager måste vara aktivt för att t.ex. kunna söka på det. För att ändra aktivt lager så klickar du i radioknappen, då förflyttas markeringen för aktivt lager till det lager där du klickade. Figur 3: Lagerlista. Enbart synliga och sökbara lager i kartan visas

6 Fliken Teckenförklaring Här visas alltid aktuell teckenförklaring upp. Samtliga synliga lager ingår i teckenförklaringen, se figur 4. Figur 4: Teckenförklaring Fliken Sök Under fliken Sök går det att söka på fastighetsbeteckning eller adress. Se utförligare beskrivning nedan.

7 Sök adress eller fastighetsbeteckning För att söka adress eller fastighetsbeteckning i kartan väljer du fliken Sök längst upp till höger. Fastighetssökning Fyll i fastighetsbeteckning och klicka på Sök, eller tryck Enter. Då söker systemet reda på samtliga fastigheter som börjar på texten som du skrev, t.ex. Klingsta ger en träff på alla fastigheter i trakten Klingsta. Fastigheter som matchar söktexten visas som en lista i en tabell under kartan och inzoomning sker. Är det en speciell fastighet man vill få inzoomad klickar man på rätt rad i kolumnen Visa. Samtliga områden för fastigheten markeras med en turkos begränsningslinje. Adressökning Fyll i adressen och klicka på Sök, eller tryck Enter. Då söker systemet reda på samtliga adresser som börjar på texten som du skrev, tex Gnejsvägen ger en träff på alla adresser i adressområdet Gnejsvägen. Samtliga adresspunkter markeras med en turkos punkt och inzoomning sker. Se figur 5 Får du ingen träff visas det med ett meddelande. Råkar du ange både fastighet och adress söker systemet enbart efter fastigheten. Figur 5: Sökning av adresser på Gnejsvägen.

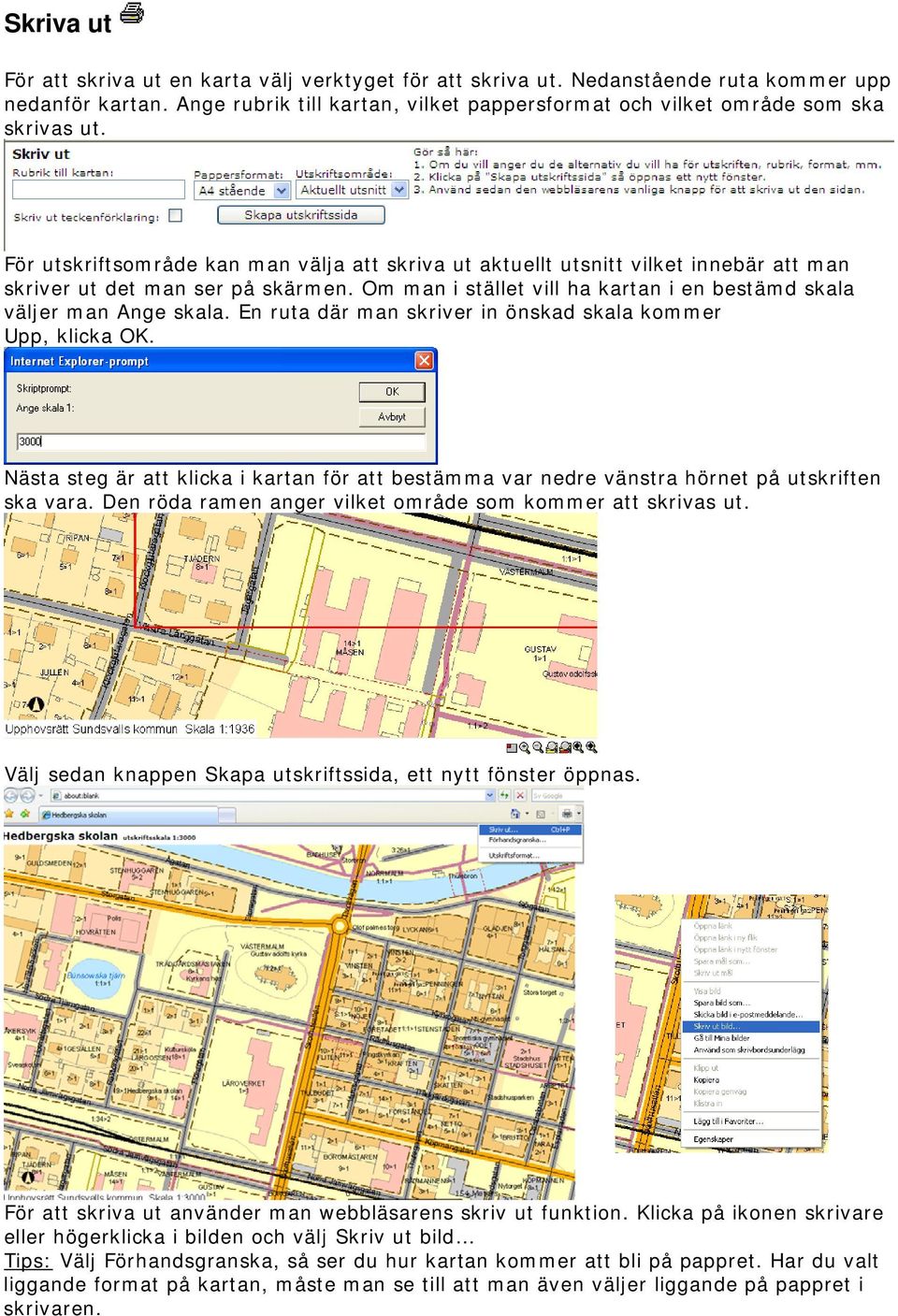

8 Skriva ut För att skriva ut en karta välj verktyget för att skriva ut. Nedanstående ruta kommer upp nedanför kartan. Ange rubrik till kartan, vilket pappersformat och vilket område som ska skrivas ut. För utskriftsområde kan man välja att skriva ut aktuellt utsnitt vilket innebär att man skriver ut det man ser på skärmen. Om man i stället vill ha kartan i en bestämd skala väljer man Ange skala. En ruta där man skriver in önskad skala kommer Upp, klicka OK. Nästa steg är att klicka i kartan för att bestämma var nedre vänstra hörnet på utskriften ska vara. Den röda ramen anger vilket område som kommer att skrivas ut. Välj sedan knappen Skapa utskriftssida, ett nytt fönster öppnas. För att skriva ut använder man webbläsarens skriv ut funktion. Klicka på ikonen skrivare eller högerklicka i bilden och välj Skriv ut bild Tips: Välj Förhandsgranska, så ser du hur kartan kommer att bli på pappret. Har du valt liggande format på kartan, måste man se till att man även väljer liggande på pappret i skrivaren.

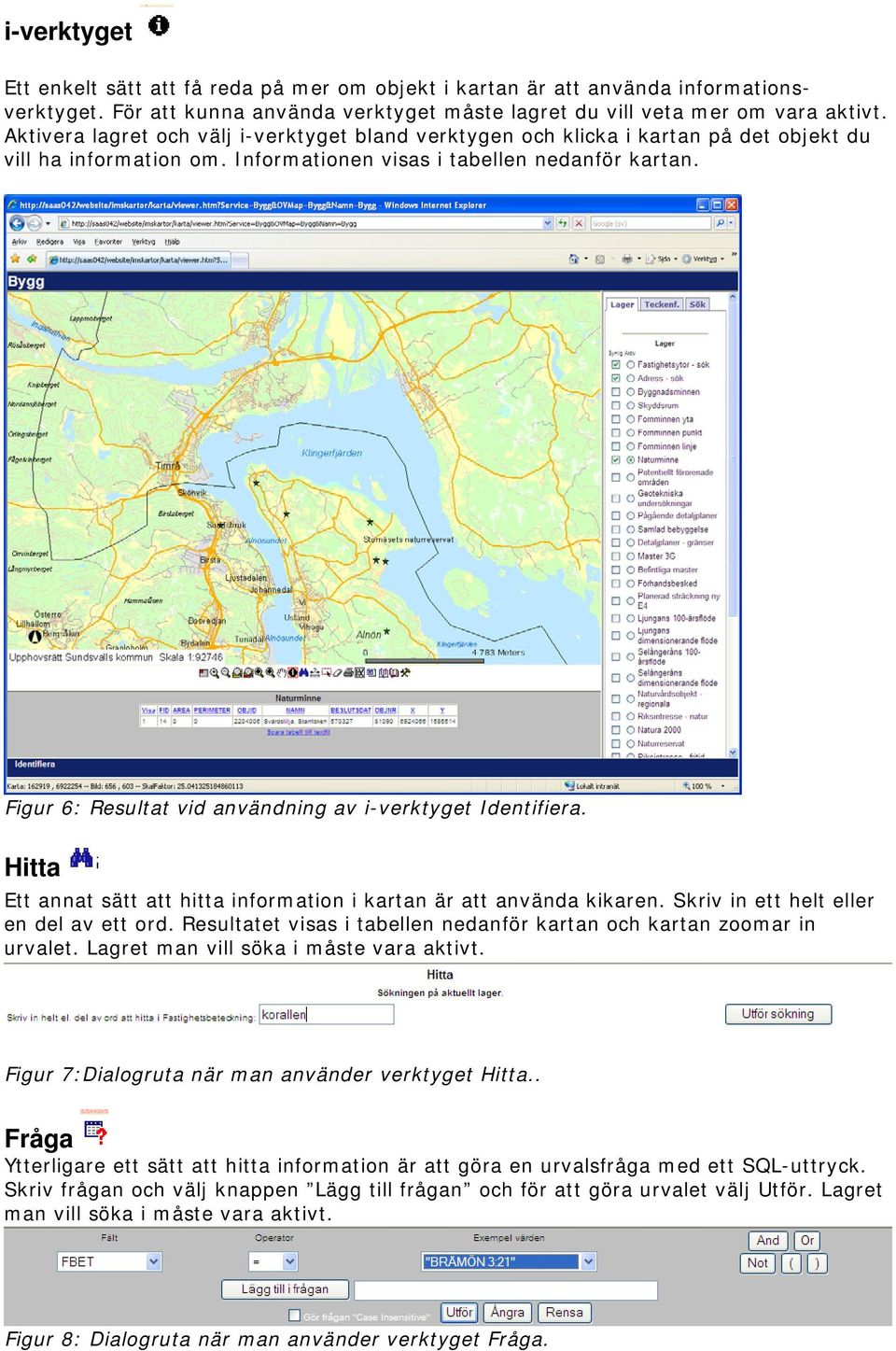

9 i-verktyget Ett enkelt sätt att få reda på mer om objekt i kartan är att använda informationsverktyget. För att kunna använda verktyget måste lagret du vill veta mer om vara aktivt. Aktivera lagret och välj i-verktyget bland verktygen och klicka i kartan på det objekt du vill ha information om. Informationen visas i tabellen nedanför kartan. Figur 6: Resultat vid användning av i-verktyget Identifiera. Hitta Ett annat sätt att hitta information i kartan är att använda kikaren. Skriv in ett helt eller en del av ett ord. Resultatet visas i tabellen nedanför kartan och kartan zoomar in urvalet. Lagret man vill söka i måste vara aktivt. Figur 7:Dialogruta när man använder verktyget Hitta.. Fråga Ytterligare ett sätt att hitta information är att göra en urvalsfråga med ett SQL-uttryck. Skriv frågan och välj knappen Lägg till frågan och för att göra urvalet välj Utför. Lagret man vill söka i måste vara aktivt. Figur 8: Dialogruta när man använder verktyget Fråga.

10 Mät När man vill mäta avstånd i kartan kan man använda mätverktyget. Klicka i kartan för att placera ut delpunkter. Längst upp till vänster ser man både det totala avståndet och varje delsegments avstånd. Mätningen markeras med rött på kartan, observera att det ibland tar tid innan markeringen visas på kartan. För att börja om med en ny mätning nollställer man genom att använda knappen Rensa urval. Figur 9: Mätning med mätverktyget, avståndet visas uppe till vänster. Välj med rektangel Välj med Linje/polygon För att göra urval direkt i kartan kan man använda sig av verktyget välj med rektangel. Man klickar direkt på objektet eller drar ut en rektangel med musen och alla objekt i det aktiva lagret som är inom eller skär gränslinjen blir markerade i kartan och visas i tabellen nedanför kartan. Ett annat sätt att göra urval i kartan är med verktyget välj med linje/polygon. Polygon markerar allt inom och det som skär gränslinjerna och med linje markeras allt som skär linjen. Buffer Med verktyget Buffer kan man skapa ett område runt ett objekt ex ett skyddsområde runt en bensinstation eller en föroreningszon runt en väg. Markera de objekt du vill buffra genom att göra lagret aktivt och välja genom att peka i kartan eller ställa en fråga. Välj sedan Buffra. Ange vilket avstånd bufferten ska vara ifrån objektet. Bilden nedan visar två naturminnen med en buffert på 500 m runtom.

11 Figur 10: Buffert på 500 m runt två stycken markerade naturminnen. Bokmärken För att snabbt hitta platser i kartan som man ofta vill se eller om man vill spara för att snabbt komma tillbaka vid ett senare tillfälle är bokmärken praktiskt att använda. Man sparar bokmärken genom att välja knappen Spara bokmärke, man få då namnge vyn så man lätt kan hitta igen den senare. För att panorera till redan sparade bokmärken väljer man Hämta bokmärke. Man få då upp en ruta där man väljer vilket bokmärke man vill visa. Figur 11: De tidigare sparade bokmärken kan raderas eller visas när man väljer Hämta bokmärke

12 Koppla urval i kartan till FIR-registret För att se fastighetsinformation i FIR-registret, använd de två knappar som skickar och hämtar från FIR Om de inte finns bland verktygen, klicka på den lilla hammaren längst till höger under kartan så tillkommer några extra verktyg. Figur 12: Gör ett urval på en fastighet att skicka till FIR. Skicka till FIR Klicka på tabellsymbolen (skicka till FIR) Nedanstående ruta kommer då upp. Figur 13: Inloggningsruta till FIR. Logga in med ditt användarnamn för FIR och öppna sedan FIR från inloggad (samma sida som man valde vilken karttjänst man skulle öppna).

13 Figur 14: Startlänken till FIR på Inloggad. Då öppnas ett nytt fönster med fastighets och kommuninvånarregistret. Välj FIR och logga in (med speciell användarsignatur). Välj Objekt Imp/Exp /Importera fastigheter Hämta från FIR Välj Objekt Imp/Exp /Exportera fastigheter i FIR. Gå tillbaka till webbkartan och välj på den andra tabellsymbolen under kartan (hämta från FIR) Tabellen under kartan kommer upp, och för att zooma till urvalet väljer man knappen zooma till valda poster.

14 Hyperlänk Koppling mellan detaljplaneytorna och de skannade detaljplanerna/bestämmelser. Zooma in så att beteckningen på detaljplanerna syns i kartan. Aktivera lagret Detaljplaner-beteckning. Öppna mer verktyg genom att välja knappen med hammare/skiftnyckel. Välj hyperlänk-verktyget blixten och klicka på den detaljplan du vill se i kartan. Detaljplanen och bestämmelserna öppnas i två nya fönster. Längst ned på sidan finns klickbara länkar till dokumenten i fall du stänger och vill öppna igen. Figur 15: Länk mellan detaljplansytor och de skannade detaljplanerna/bestämmelserna. Koppling mellan fornminnen och RAÄ:s webbplats Aktivera ett av lagren fornminnen yta, fornminnen punkt eller fornminnen linje. Klicka objektet med hyperlinkverktyget. RAÄ:sida öppnas i ett nytt fönster Figur 16: Länk mellan fornminnen och RAÄ:s hemsida.

15 Koppling mellan busshållplatser och fotografier Aktivera lagret med busshållplatser. Klicka på objektet med hyperlinkverktyget. En sida med fotografier och information om busshållplatsen öppnas i ett nytt fönster. Figur 17: Länk mellan busshållplatser och information med fotografier.
