1 Manual GISportalen (MapGuide) På Internet Manual Internet 2006 Du måste ha installerat ett program (plugin) Det hittar du här: Spara filen, stäng kartan och installera programmet genom att dubbelklicka på den sparade filen. När installationen är slutförd kan man öppna kartan igen. Hjälp för installationen finns separat. 1. Funktioner uppe knappar: Det verktyg man har valt följer med tills man väljer ett annat Kopiera Markera Panorera Zoom in Zoom ut Backa Zooma till Hel karta Rapport [De första knapparna] 1

2 Klicka på knappen. Nu har den aktuella kartbilden kopierats och kan klistras in i ett dokument. Välj verktyget (genom att klicka på knappen). Markera objekt i kartan genom att klicka på dem. Använd shift-knappen för att markera flera. Välj verktyget. Panorera (flytta kartan) genom att klicka i kartan, hålla nere musknappen och sedan dra kartan åt önskat håll. Släpp upp knappen när du är nöjd. Välj verktyget. Zooma in genom att klicka i kartan (den punkt där du klickar centreras vid inzoomningen) eller genom att klicka i hörnet på en tänkt ruta, hålla nere musknappen och sedan dra musen över det område du vill ha. Avsluta med att släppa upp musknappen. Det sista är det snabbaste sättet att zooma in ett önskat område. Välj verktyget. Zooma ut genom att klicka i kartan (den punkt där du klickar centreras vid utzoomningen). Klicka på knappen för att ångra senaste zoomning eller panorering. Går att använda i flera steg. Inaktiv. Använd adress- och fastighetssök istället. Klicka på knappen för att visa hela kartan. Bra att använda om man irrar bort sig i kartan. 2. Högerklicka i kartan så dyker samma kommandon plus ett antal till upp: Zoom Scale skriv in önskad skala och tryck OK. Zoom Width ange hur brett det inzoomade området ska vara och tryck OK. 2

3 3. Tända/släcka lager och lagergrupper i legenden (d.v.s. visa/dölj kartinformation): Lagergrupp Lager Kartan består av information uppdelad på olika lager. De visas i kartan i den ordning som de ligger i legenden, d.v.s. byggnaderna ritas ut ovanpå vägarna (enl. bild ovan). Lagren kan i sin tur vara indelade i lagergrupper, som är en gruppering av lager av samma typ (t.ex. Byggnader och Vägar i bilden). För att tända ett lager klickar man i rutan framför så att den blir i-kryssad. Om ett lager tillhör en lagergrupp måste lagergruppen också vara i-kryssad för att lagret ska synas i kartan. I bilden ovan måste alltså lagergruppen Vägar vara i- kryssad för att Gator ska synas. Vissa lager syns inte i legenden förrän man zoomat in till en viss skala i kartan. Detta gäller t.ex. byggnaderna. 3

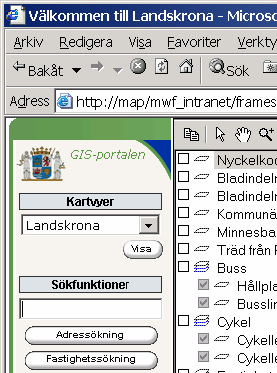

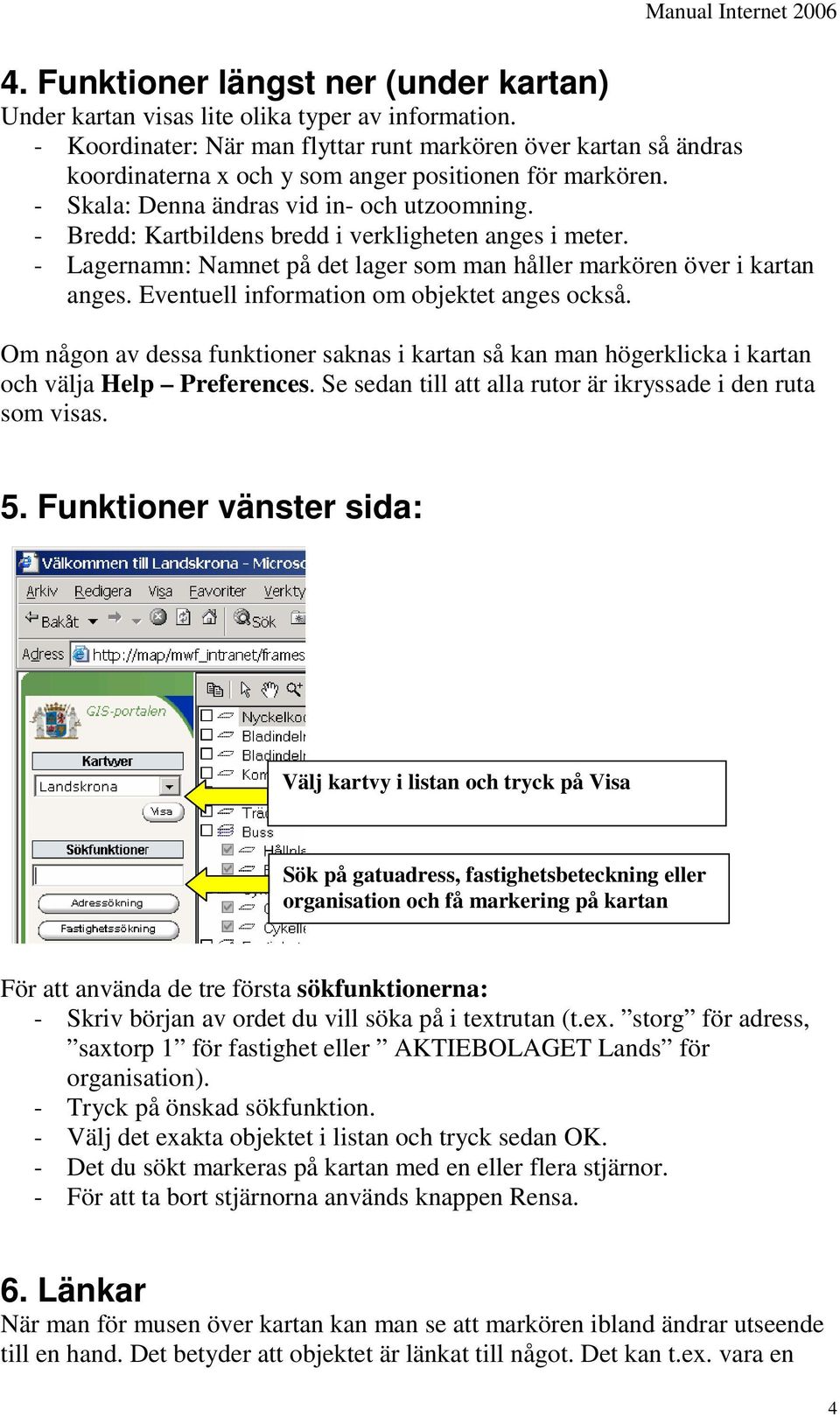

4 4. Funktioner längst ner (under kartan) Under kartan visas lite olika typer av information. - Koordinater: När man flyttar runt markören över kartan så ändras koordinaterna x och y som anger positionen för markören. - Skala: Denna ändras vid in- och utzoomning. - Bredd: Kartbildens bredd i verkligheten anges i meter. - Lagernamn: Namnet på det lager som man håller markören över i kartan anges. Eventuell information om objektet anges också. Om någon av dessa funktioner saknas i kartan så kan man högerklicka i kartan och välja Help Preferences. Se sedan till att alla rutor är ikryssade i den ruta som visas. 5. Funktioner vänster sida: Välj kartvy i listan och tryck på Visa Sök på gatuadress, fastighetsbeteckning eller organisation och få markering på kartan För att använda de tre första sökfunktionerna: - Skriv början av ordet du vill söka på i textrutan (t.ex. storg för adress, saxtorp 1 för fastighet eller AKTIEBOLAGET Lands för organisation). - Tryck på önskad sökfunktion. - Välj det exakta objektet i listan och tryck sedan OK. - Det du sökt markeras på kartan med en eller flera stjärnor. - För att ta bort stjärnorna används knappen Rensa. 6. Länkar När man för musen över kartan kan man se att markören ibland ändrar utseende till en hand. Det betyder att objektet är länkat till något. Det kan t.ex. vara en 4

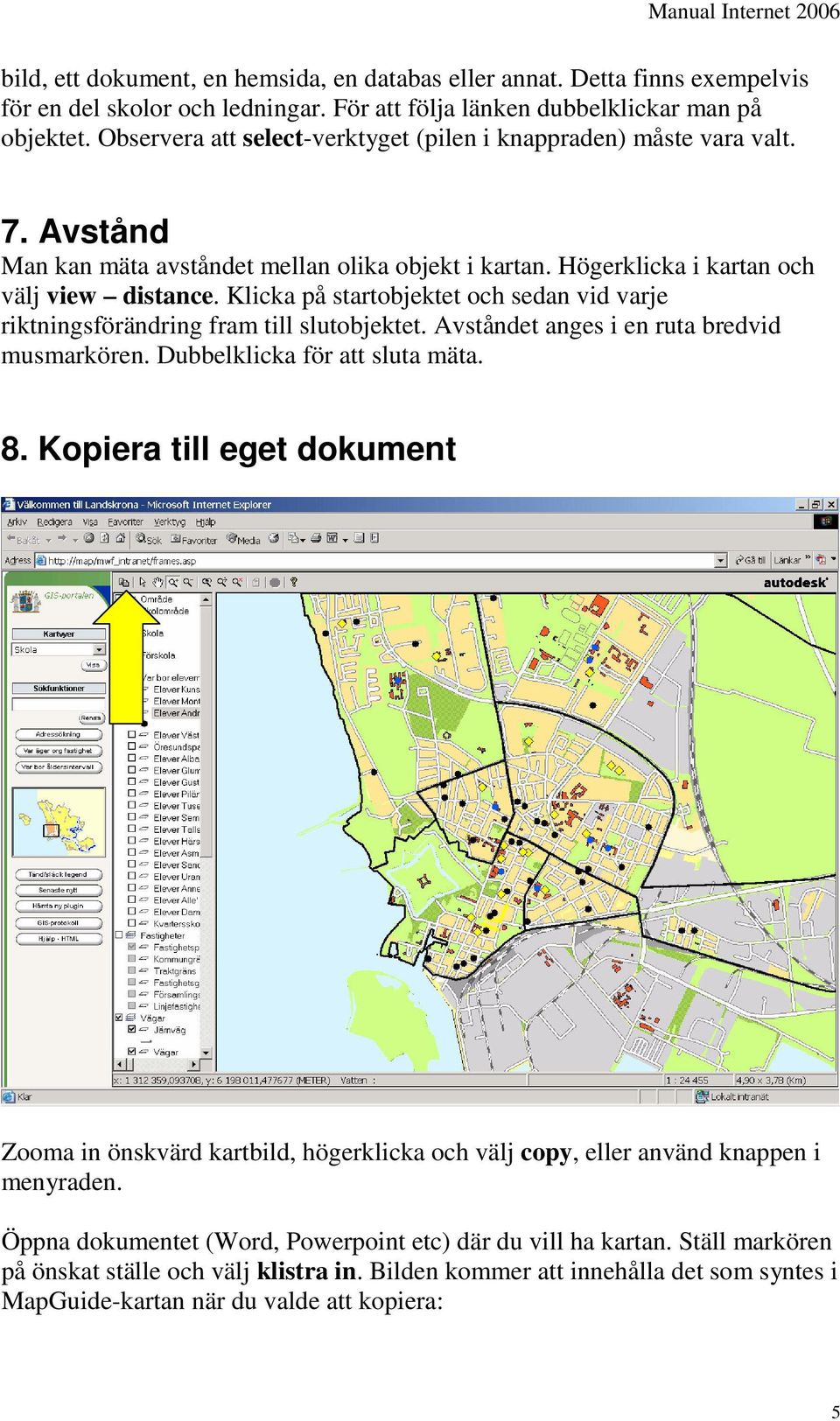

5 bild, ett dokument, en hemsida, en databas eller annat. Detta finns exempelvis för en del skolor och ledningar. För att följa länken dubbelklickar man på objektet. Observera att select-verktyget (pilen i knappraden) måste vara valt. 7. Avstånd Man kan mäta avståndet mellan olika objekt i kartan. Högerklicka i kartan och välj view distance. Klicka på startobjektet och sedan vid varje riktningsförändring fram till slutobjektet. Avståndet anges i en ruta bredvid musmarkören. Dubbelklicka för att sluta mäta. 8. Kopiera till eget dokument Zooma in önskvärd kartbild, högerklicka och välj copy, eller använd knappen i menyraden. Öppna dokumentet (Word, Powerpoint etc) där du vill ha kartan. Ställ markören på önskat ställe och välj klistra in. Bilden kommer att innehålla det som syntes i MapGuide-kartan när du valde att kopiera: 5

6 Om du ändrar storlek på kartan i dokumentet var försiktig med proportionerna! 9. Buffertzon Ibland kan man vilja skapa ett område runt objekt, som visar t.ex. ett skyddsavstånd, bullernivå, tillgänglighet etc. Då kan man skapa en s.k. buffertzon. Man kan antingen skapa zonen runt ett objekt, t.ex. en skola eller en fabrik, eller runt flera objekt av samma typ, t.ex. alla busshållplatser eller vissa större vägar. För att skapa en buffertzon runt ett objekt/lager: - Markera en punkt(er), linje(r) eller yta(or). - Högerklicka och välj view buffer. - Fyll i boxen t.ex. som nedan: ange avstånd, enhet, namn och utseende. - Tryck OK. 6

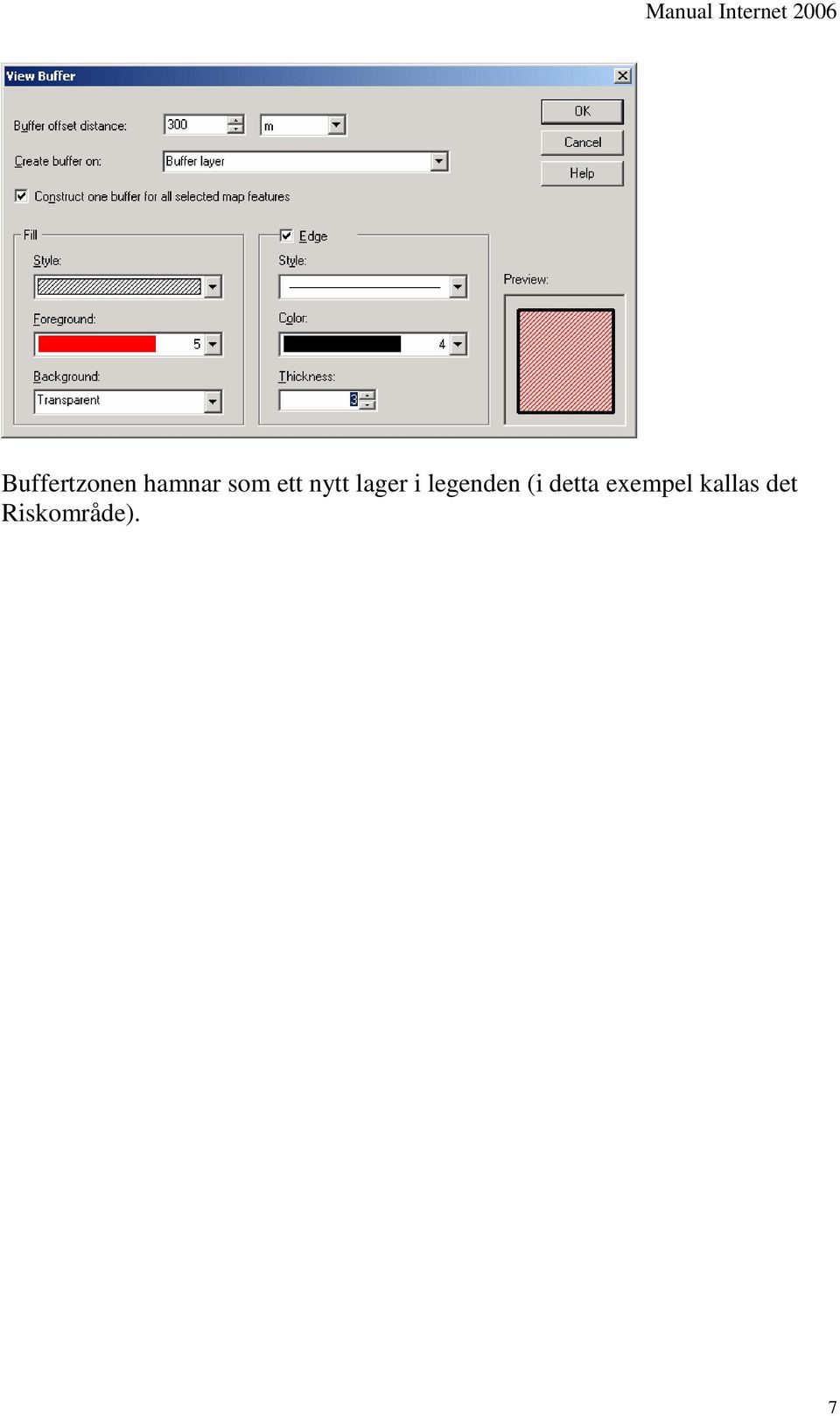

7 Buffertzonen hamnar som ett nytt lager i legenden (i detta exempel kallas det Riskområde). 7
