Kom igång med RIB Karta 1.1

Transkript

1 Kom igång med RIB Karta 1.1 Introduktion... 3 Installation... 5 Rita på kartan... 9 Visa olika kartvyer LUPP och RIB Karta Spridning Luft och RIB Karta Dela information Hitta på kartan RIB Bakgrundskartor Hjälp i RIB Karta

2

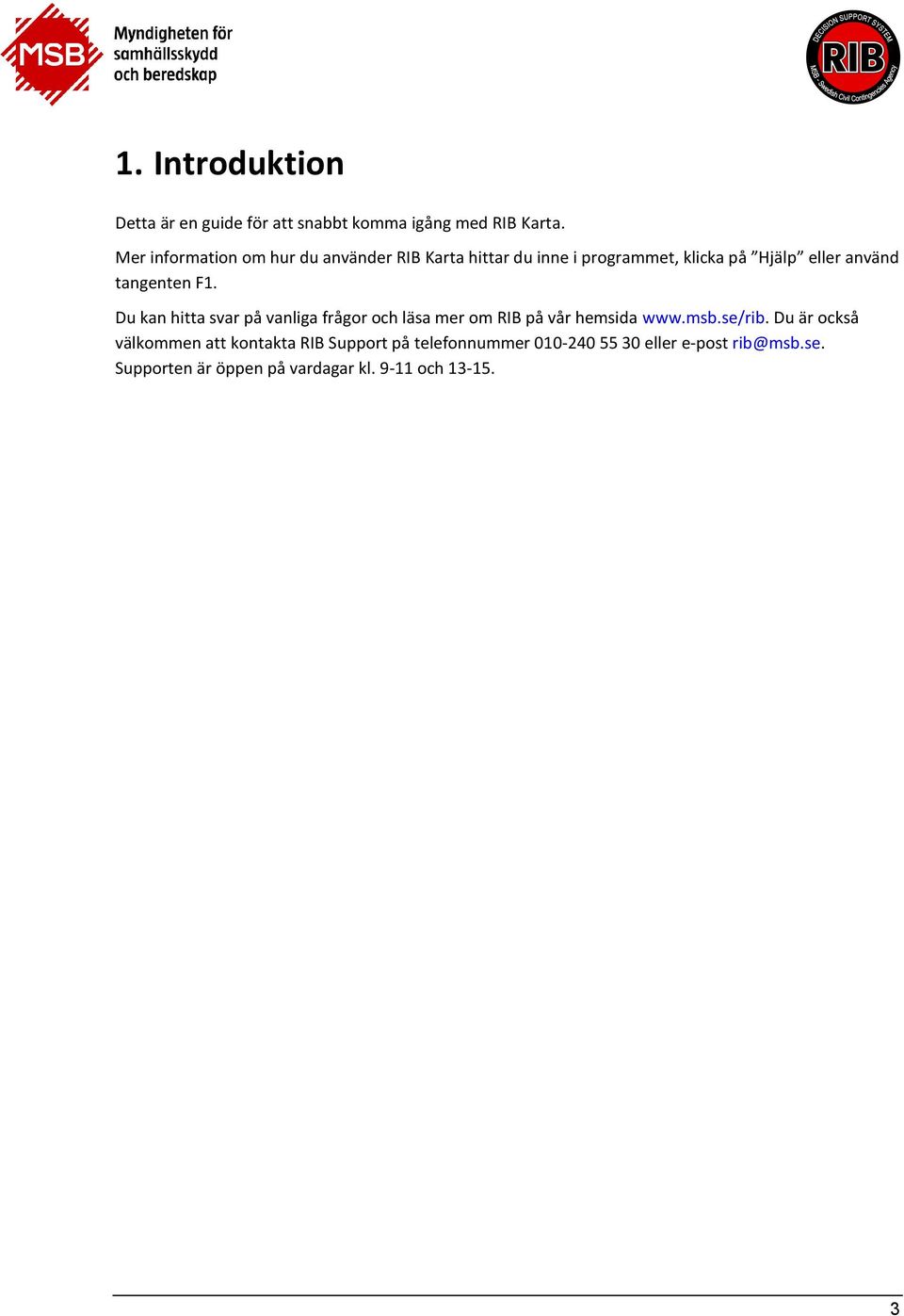

3 1. Introduktion Detta är en guide för att snabbt komma igång med RIB Karta. Mer information om hur du använder RIB Karta hittar du inne i programmet, klicka på Hjälp eller använd tangenten F1. Du kan hitta svar på vanliga frågor och läsa mer om RIB på vår hemsida Du är också välkommen att kontakta RIB Support på telefonnummer eller e-post rib@msb.se. Supporten är öppen på vardagar kl och

4

5 2. Installation 2.1. Innan du börjar installera Information om tekniska systemkrav finns på RIB:s hemsida, RIB Karta är skapat för att användas tillsammans med LUPP och/eller Spridning Luft. Installation av dessa verktyg kan göras antingen innan eller efter installationen av RIB Karta. I RIB Programpaket ingår också RIB Bakgrundskartor, som är ett paket med digitala kartor som täcker hela Sverige och ett område som sträcker sig c:a 10 mil in i Norge och Finland. Under installationen får du välja vilka Svenska län och/eller kommuner som skall installeras. För att installera kartor som täcker gränsområdena in i Norge och Finland kan du även välja Norska län (fylken) eller det finska gränsområdet. Observera att det inte går att installera alla kartor samtidigt! Observera att om du ändrar den föreslagna sökvägen till bakgrundskartorna under installationen så behöver du ändra sökvägen till dem i RIB Karta. Det gör du i Arkiv > Inställningar. Det går också att göra tyst installation av samtliga program och då även sätta sökvägen till bakgrundskartorna. Samtliga installationsanvisningar finns tillgängliga på RIB:s hemsida, Installationsanvisningar för LUPP 6.1. Installationsanvisningar för RIB Bakgrundskartor. Installationsanvisningar för installation av RIB 2012 med kommandoradsstyntax, för att exempelvis göra så kallade tysta installationer Installera RIB Karta 1.1 Kompletterande installationsanvisningar för RIB Karta finns tillgängliga på RIB:s hemsida, Så här gör du en installation av RIB Karta 1.1 för användning tillsammans med LUPP och/eller Spridning Luft lokalt på samma dator: [1] Kör filen Setup RIB Karta.exe Filen hittar du på hemsidan, under Support & användarstöd > Nedladdningssida. [2] I den tredje dialogen, Installationstyp väljer du Standard/lokal och klickar Nästa. Om du vill använda RIB Karta tillsammans med en installation av LUPP 6.1 som har en eller flera databas/er på en server så väljer du istället Anpassad/klient och sedan att köra RIB Karta mot en RIB Exchange på en annan dator (i detta exempel LUPP Servern). I dialog 4 anger du sedan datornamn eller IPadress till den dator som har LUPP Databas och/eller RIB Exchange installerat, vilken port RIB Exchange har, och ett visningsnamn. Mer om denna typ av installation hittar du i anvisningarna på vår hemsida: på nedladdningssidan eller under Support & användarstöd > Teknisk support > Installationsanvisningar. 5

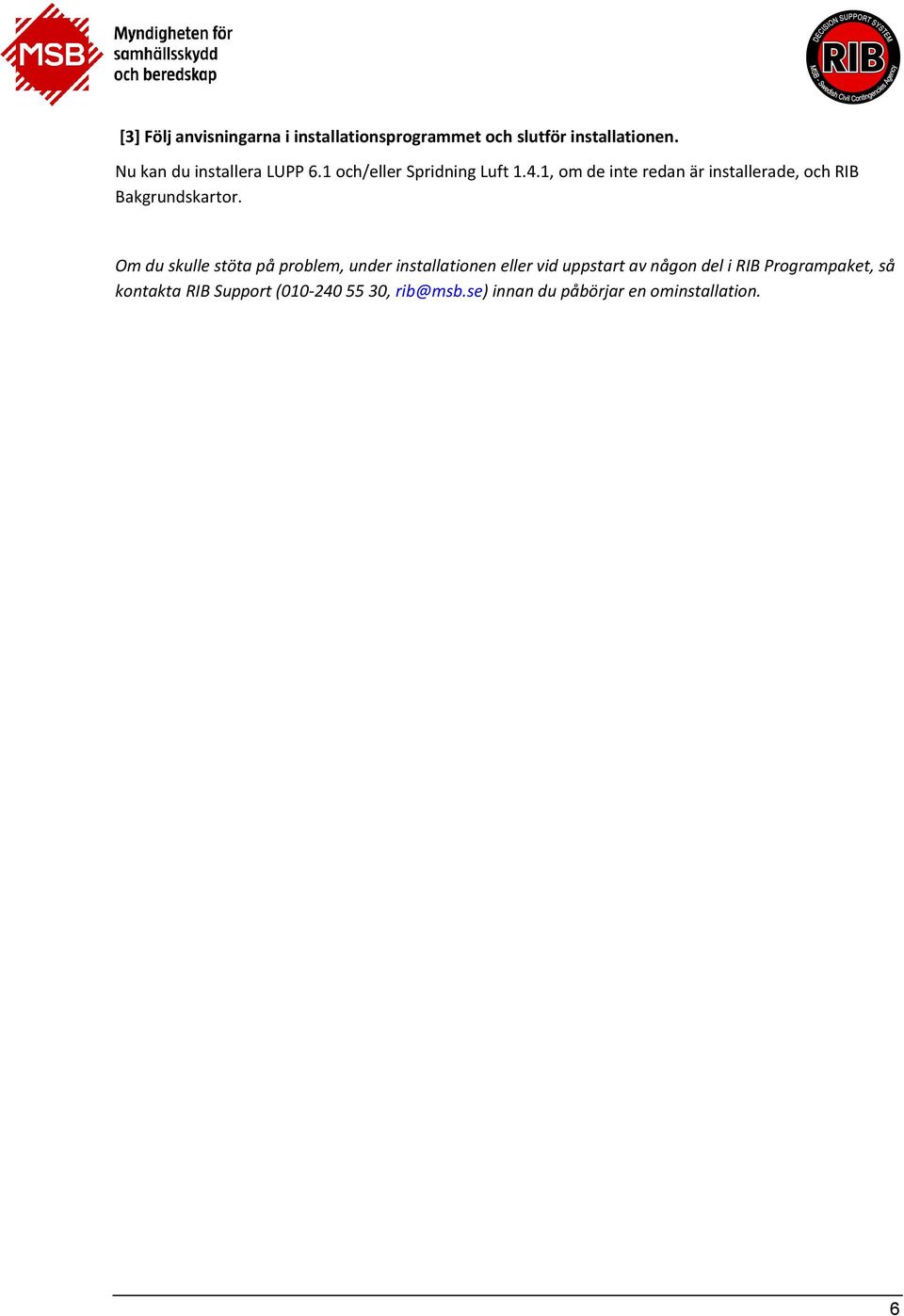

6 [3] Följ anvisningarna i installationsprogrammet och slutför installationen. Nu kan du installera LUPP 6.1 och/eller Spridning Luft 1.4.1, om de inte redan är installerade, och RIB Bakgrundskartor. Om du skulle stöta på problem, under installationen eller vid uppstart av någon del i RIB Programpaket, så kontakta RIB Support ( , rib@msb.se) innan du påbörjar en ominstallation. 6

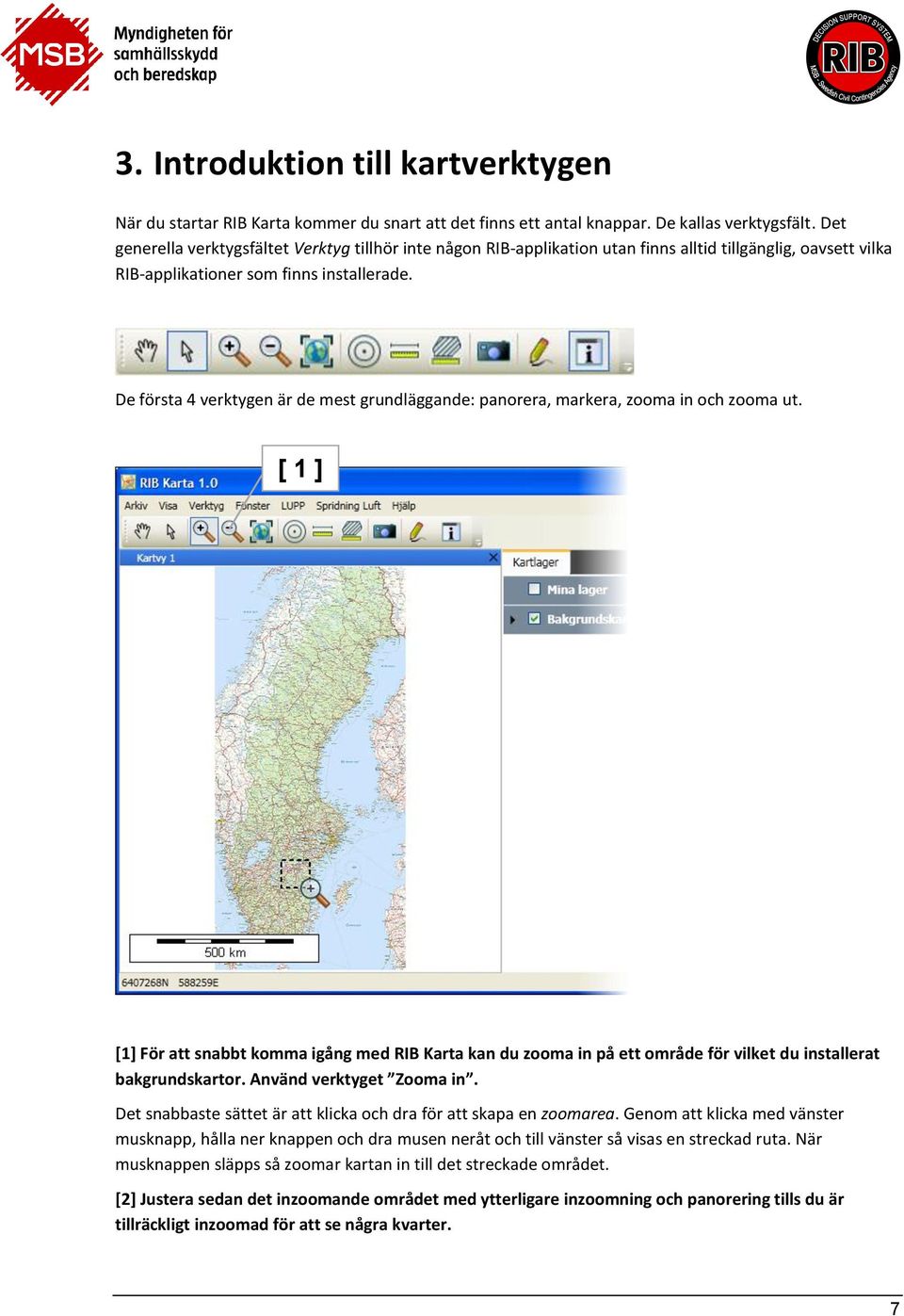

7 3. Introduktion till kartverktygen När du startar RIB Karta kommer du snart att det finns ett antal knappar. De kallas verktygsfält. Det generella verktygsfältet Verktyg tillhör inte någon RIB-applikation utan finns alltid tillgänglig, oavsett vilka RIB-applikationer som finns installerade. De första 4 verktygen är de mest grundläggande: panorera, markera, zooma in och zooma ut. [ 1 ] [1] För att snabbt komma igång med RIB Karta kan du zooma in på ett område för vilket du installerat bakgrundskartor. Använd verktyget Zooma in. Det snabbaste sättet är att klicka och dra för att skapa en zoomarea. Genom att klicka med vänster musknapp, hålla ner knappen och dra musen neråt och till vänster så visas en streckad ruta. När musknappen släpps så zoomar kartan in till det streckade området. [2] Justera sedan det inzoomande området med ytterligare inzoomning och panorering tills du är tillräckligt inzoomad för att se några kvarter. 7

8

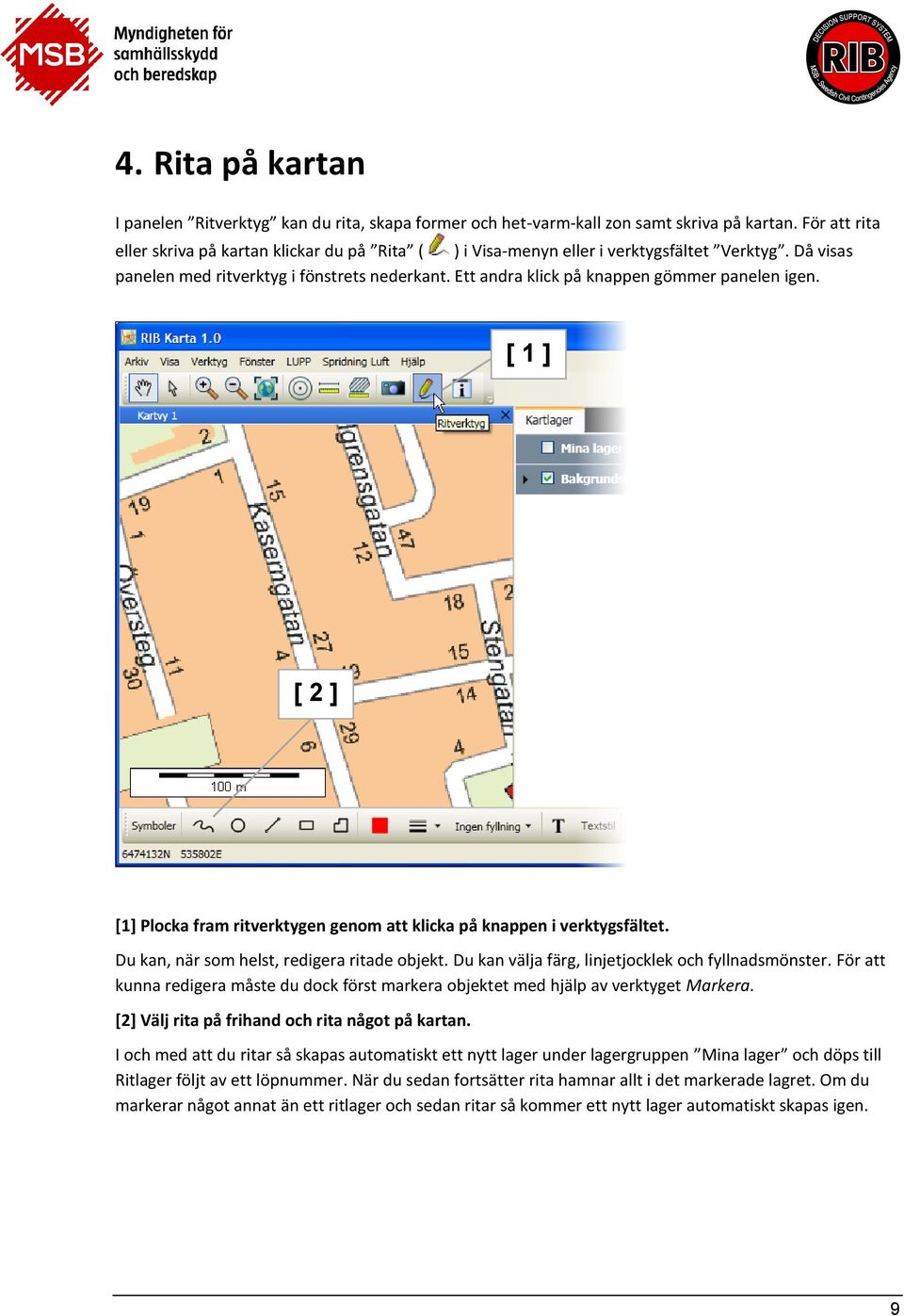

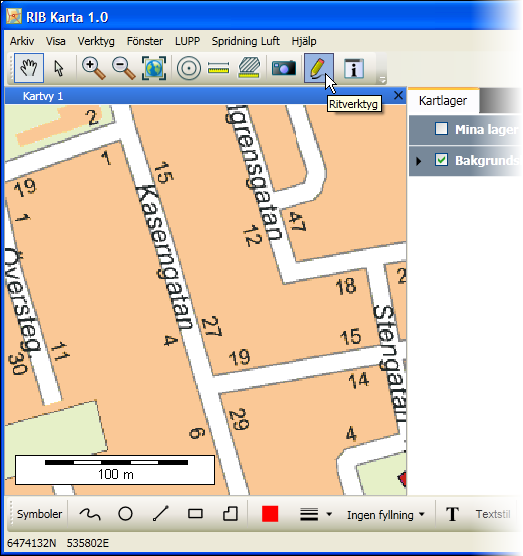

9 4. Rita på kartan I panelen Ritverktyg kan du rita, skapa former och het-varm-kall zon samt skriva på kartan. För att rita eller skriva på kartan klickar du på Rita ( ) i Visa-menyn eller i verktygsfältet Verktyg. Då visas panelen med ritverktyg i fönstrets nederkant. Ett andra klick på knappen gömmer panelen igen. [ 1 ] [ 2 ] [1] Plocka fram ritverktygen genom att klicka på knappen i verktygsfältet. Du kan, när som helst, redigera ritade objekt. Du kan välja färg, linjetjocklek och fyllnadsmönster. För att kunna redigera måste du dock först markera objektet med hjälp av verktyget Markera. [2] Välj rita på frihand och rita något på kartan. I och med att du ritar så skapas automatiskt ett nytt lager under lagergruppen Mina lager och döps till Ritlager följt av ett löpnummer. När du sedan fortsätter rita hamnar allt i det markerade lagret. Om du markerar något annat än ett ritlager och sedan ritar så kommer ett nytt lager automatiskt skapas igen. 9

10

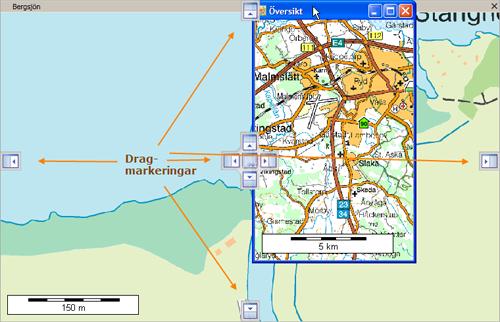

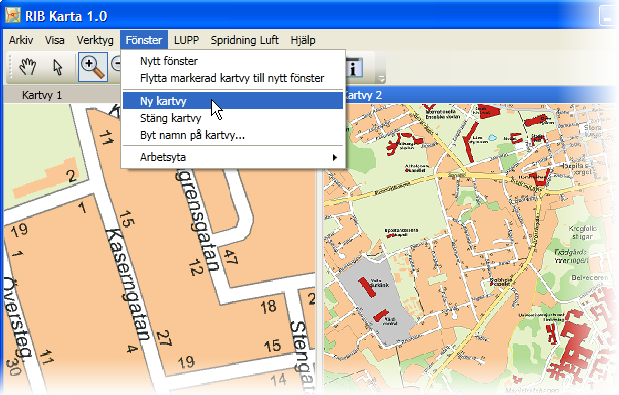

11 5. Visa olika kartvyer Genom att öppna olika fönster och kartvyer kan du se olika områden och zoomnivåer samtidigt. Du kan sedan klicka och dra kartvyerna för att ändra hur de placeras på skärmen. [ 1 ] [1] Öppna en andra kartvy i fönstret genom att välja Ny kartvy i menyn Fönster. Du kan anpassa din arbetsyta genom att klicka och dra kartvyerna för att ändra hur de placeras på skärmen. Släpp upp musknappen när muspekaren är över någon av de drag-markeringar som dyker upp när du börjar dra i en kartvy. 11

12

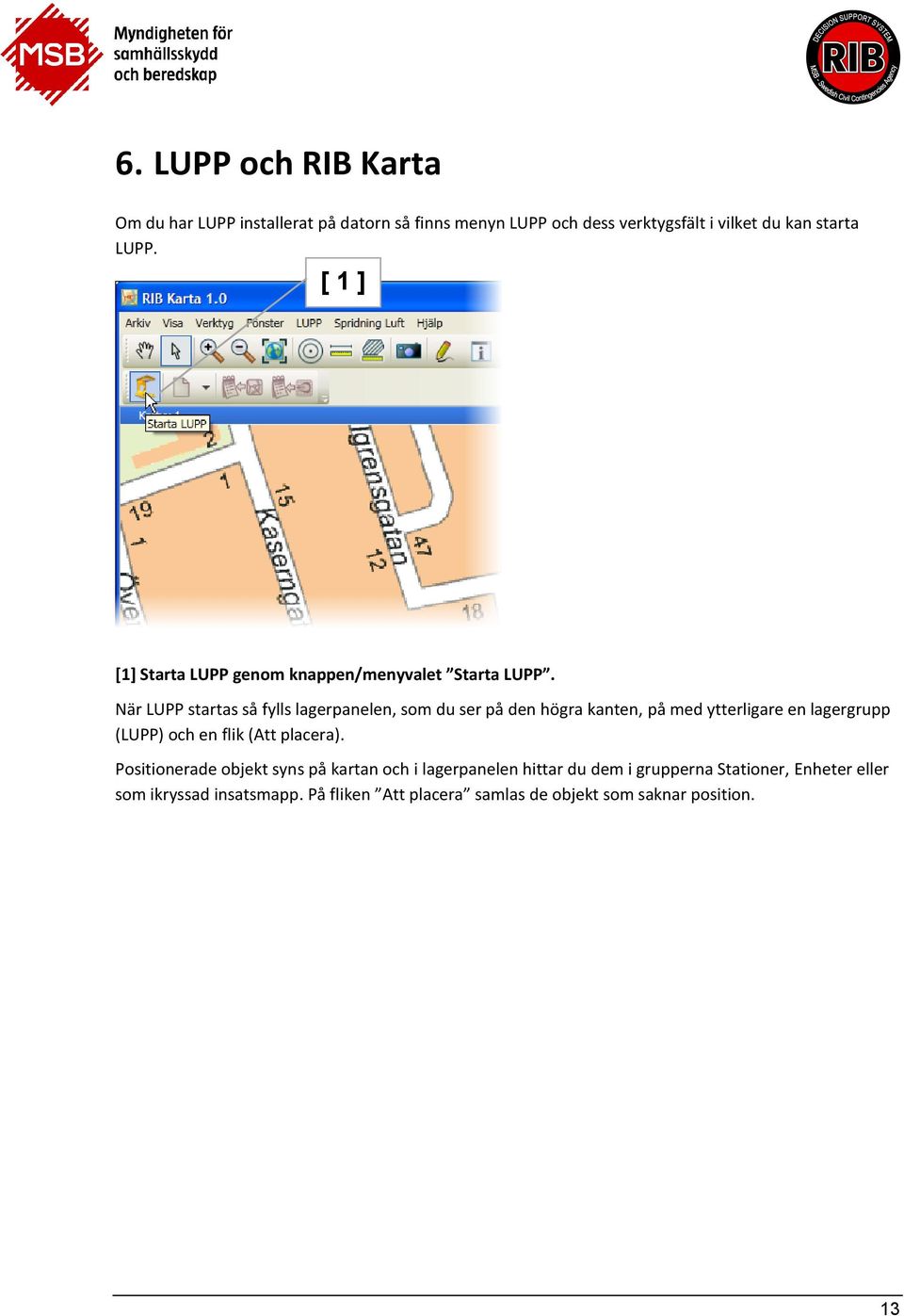

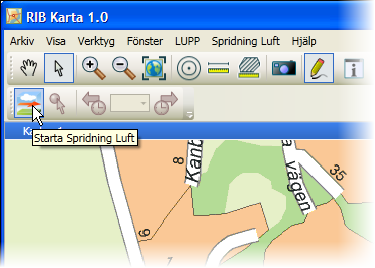

13 6. LUPP och RIB Karta Om du har LUPP installerat på datorn så finns menyn LUPP och dess verktygsfält i vilket du kan starta LUPP. [ 1 ] [1] Starta LUPP genom knappen/menyvalet Starta LUPP. När LUPP startas så fylls lagerpanelen, som du ser på den högra kanten, på med ytterligare en lagergrupp (LUPP) och en flik (Att placera). Positionerade objekt syns på kartan och i lagerpanelen hittar du dem i grupperna Stationer, Enheter eller som ikryssad insatsmapp. På fliken Att placera samlas de objekt som saknar position. 13

14

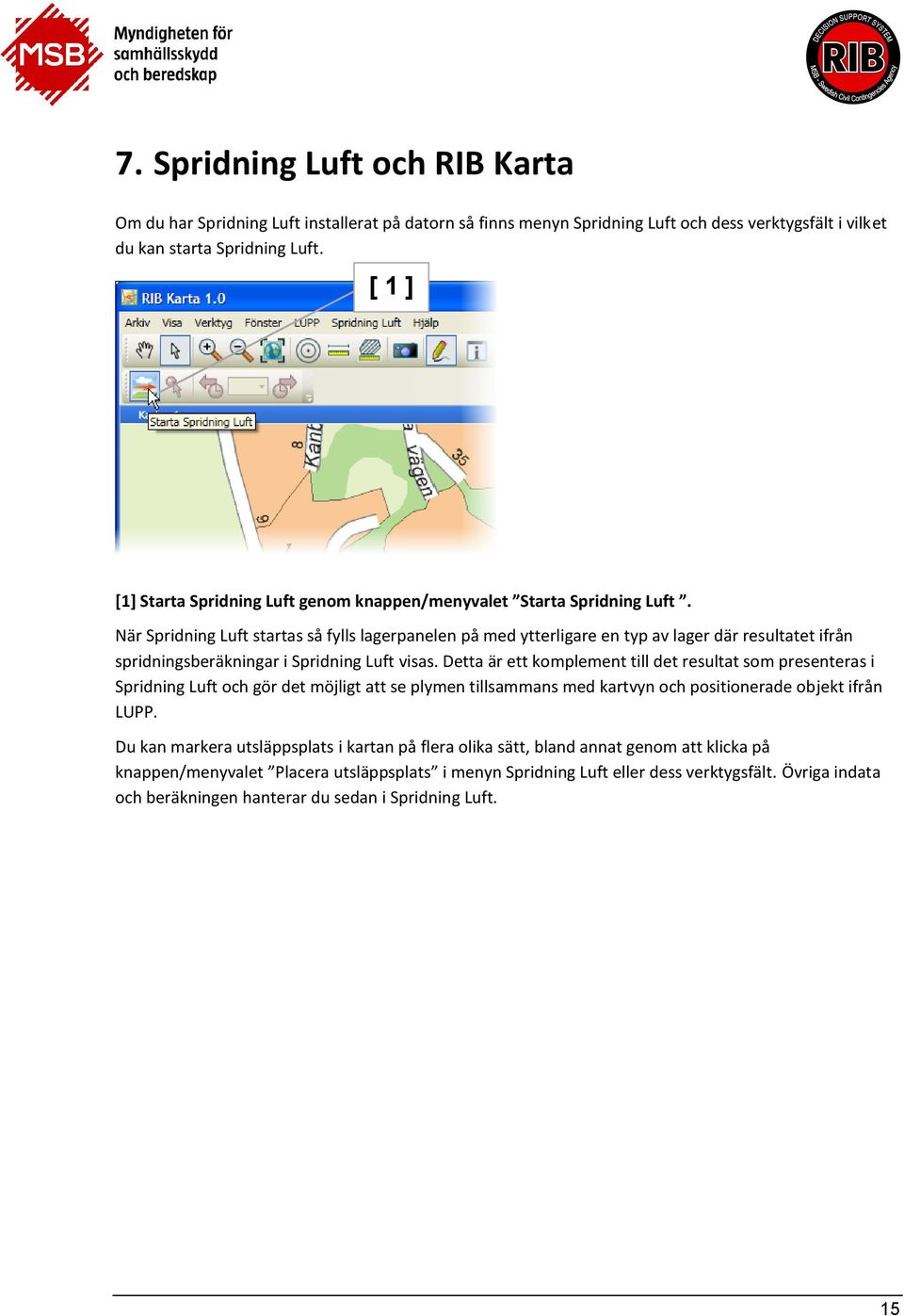

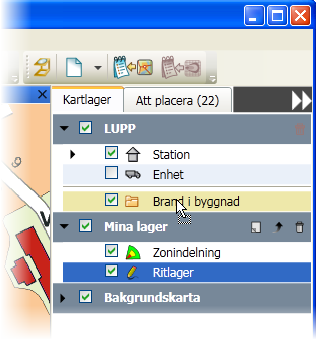

15 7. Spridning Luft och RIB Karta Om du har Spridning Luft installerat på datorn så finns menyn Spridning Luft och dess verktygsfält i vilket du kan starta Spridning Luft. [ 1 ] [1] Starta Spridning Luft genom knappen/menyvalet Starta Spridning Luft. När Spridning Luft startas så fylls lagerpanelen på med ytterligare en typ av lager där resultatet ifrån spridningsberäkningar i Spridning Luft visas. Detta är ett komplement till det resultat som presenteras i Spridning Luft och gör det möjligt att se plymen tillsammans med kartvyn och positionerade objekt ifrån LUPP. Du kan markera utsläppsplats i kartan på flera olika sätt, bland annat genom att klicka på knappen/menyvalet Placera utsläppsplats i menyn Spridning Luft eller dess verktygsfält. Övriga indata och beräkningen hanterar du sedan i Spridning Luft. 15

16

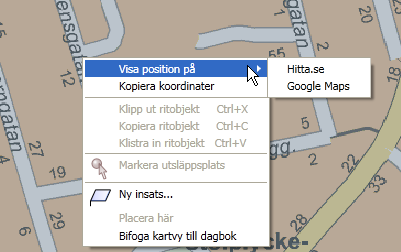

17 8. Dela information Det finns flera olika sätt att dela med sig av det du ser på kartan. Alt. 1: Funktionen Spara kartvy som bild skapar en bild av den markerade kartvyn och sparar den sedan i den mapp du väljer. [ 1 ] [1] Spara nuvarande kartvy genom att klicka på knappen Spara kartvy som bild. Du kan behålla det föreslagna namnet eller ange ett eget. Alt. 2: Du kan dela med dig av enskilda lager i kartan om LUPP är startat på datorn genom att koppla lager till insatser. Detta innebär att andra användare inom samma ledningssystem i LUPP kan se lagren. Bilden visar en användare som klickat och dragit ritlagret för att släppa det på insatsmappen Brand i byggnad. Du kan också markera lagret och klicka på knappen Koppla ritlager, som markerats med en ram i bilden. Tips: du kan låsa lager genom att högerklicka på dem! Då kan de inte redigeras utan att först låsas upp. 17

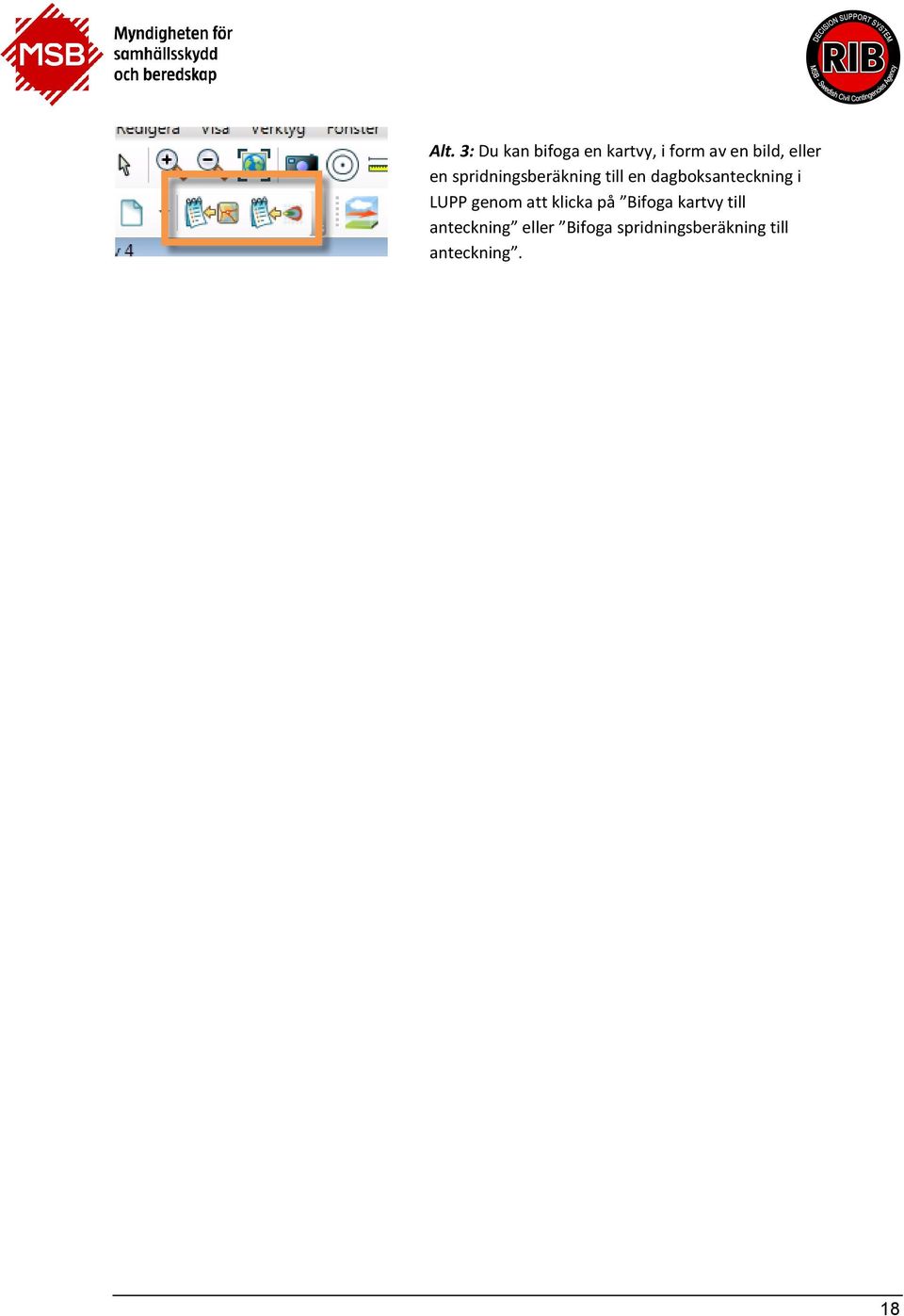

18 Alt. 3: Du kan bifoga en kartvy, i form av en bild, eller en spridningsberäkning till en dagboksanteckning i LUPP genom att klicka på Bifoga kartvy till anteckning eller Bifoga spridningsberäkning till anteckning. 18

19 9. Hitta på kartan Du kan hitta både objekt på kartan och en plats i en webbkarta. LUPP-objekt, Spridning Luft-plymer och ritade objekt hittar du på kartan genom att högerklicka på dem i lagerpanelen på fönstrets högra kant och välja Hitta på kartan. [ 1 ] [1] Högerklicka på ett ritlager eller en insats i lagerpanelen och välj Hitta på kartan. Kartan zoomar och panorerar då så att aktuellt objekt syns. [ 2 ] [2] Högerklicka på en plats i kartvyn och välj Visa position på > Google Maps eller Hitta.se. Välj någon av dem för att öppna sidan i din standardwebbläsare den plats du klickat på i RIB Karta markeras. Genom att sedan välja exempelvis gatuvy kan du få ett annat perspektiv på hur platsen och omgivningen ser ut. 19

20

21 10. RIB Bakgrundskartor Tillsammans med RIB-programpaket levereras också RIB Bakgrundskartor, som är ett paket med digitala kartor som täcker hela Sverige och ett område som sträcker sig c:a 10 mil in i Norge och Finland. Lantmäteriet Utdrag ur Tätortskartan För Sverige ingår ett omfattande kartmaterial från Lantmäteriet: Sverigekarta, Översiktskarta, Vägkarta och Terrängkarta samt detaljerade tätortskartor för närmare 2000 tätorter. För Norge och Finland ingår kartor som ungefär motsvarar den svenska Översiktskartan. 21

22

23 11. Hjälp i RIB Karta I RIB Karta har du tillgång till en omfattande hjälp. Använd tangenten F1 eller klicka på Hjälp om RIB Karta i menyn Hjälp. 23
