2 Förord På uppdrag av Naturvårdsverket erbjuder Viltskadecenter support för de svenska användarna av databasen Rovbase. Det här är en manual som beskriver hur man ritar in färdväg i kartan för till exempel en spårning eller ett avsökt område (slinga) och hur man registrerar revirmarkeringar på en vargspårning. Manualen är framtagen av Bouvet ASA, Trondheim, som är leverantör av Rovbase 3.0. Texten har översatts till svenska och kompletterats av Viltskadecenter. Har du frågor om Rovbase eller innehållet i denna manual kan du vända dig till Viltskadecenters support för Rovbase. Du når oss på support.rovbase@slu.se eller Historik Version Utgivningsdatum Förändring Kompletterat med information om hur man anger revirmarkeringar för varg. Förtydligat text om import från GPS Kompletterat med information om hur man vänder på ett spår och sammanfogar två spår Kompletterat med information om hur man exporterar GPSdata Uppdatering av skärmdumpar och text. Manual till GPS-dialogen i Rovbase Sida 2 av 24

3 Manual till GPS-dialogen i Rovbase Sida 3 av 24

4 Innehåll 1 Om GPS-Dialogen i Rovbase Importera GPS-data Importera spår och punkter från en GPS-enhet Importera spår och punkter från en fil Komlettera informationen om en punkt (till exempel revirmarkering för varg) Rita in spår i kartan Rita in punkt i kartan (till exempel revirmarkering för varg) Bearbeta spår Dela spår Ta bort del av spår eller punkt Vända på spår Sammanfoga spår Exportera GPS-data Exportera data till en fil...22 Manual till GPS-dialogen i Rovbase Sida 4 av 24

5 1 Om GPS-Dialogen i Rovbase 3.0 GPS-dialogen i Rovbase 3.0 är tillgänglig under flera teman och flikar: Inventering: o Rovdjursobservation: på fliken Art/Fyndplats o Döda rovdjur: på fliken Platsangivelse o Slinga: på fliken Slinga Kadaver: o På fliken Ägare/Fyndplats GPS-dialogen öppnas (i eget fönster) när man klickar på knappen Redigera GPS-data på en av dessa flikar. 2 Importera GPS-data För att få tillgång till möjlighet att importera och exportera data direkt från/till GPS-enheten måste GPS-enheten vara ansluten till datorn med en USB-kabel. Vissa GPS-enheter behöver man också slå på själv. Genom att klicka på verktyget Importera data i GPS-dialogen visas val för import av data under kartbilden (se Figur 1). Här kan du välja att importera data från direkt från GPS-enhet eller från en fil. 2.1 Importera spår och punkter från en GPS-enhet För att enklare importera direkt från en GPS-enhet behövs att ett så kallat insticksprogram (Garmin communicator plugin) är installerat och aktiverat på datorn (se separat manual tillgänglig på Viltskadecenters hemsida: Installationsanvisning för Garmin Communicator Plugin). Insticksprogrammet gör att man lättare kan hitta spår och spårpunkter som finns lagrade på GPSenheten. Det fungerar bara för GPS-enheter av märket Garmin. Om insticksprogrammet inte fungerar eller om du har en GPS-enhet av annat märke kan du hämta spår och spårpunkter från en fil på GPS-enheten. Då behöver du själv hitta filen på GPS-enheten. Detta är beskrivet i kapitel 2.2. När du väljer att importera direkt från GPS-enheten kommer fler val att visas i GPS-fönstret i kartan. Manual till GPS-dialogen i Rovbase Sida 5 av 24

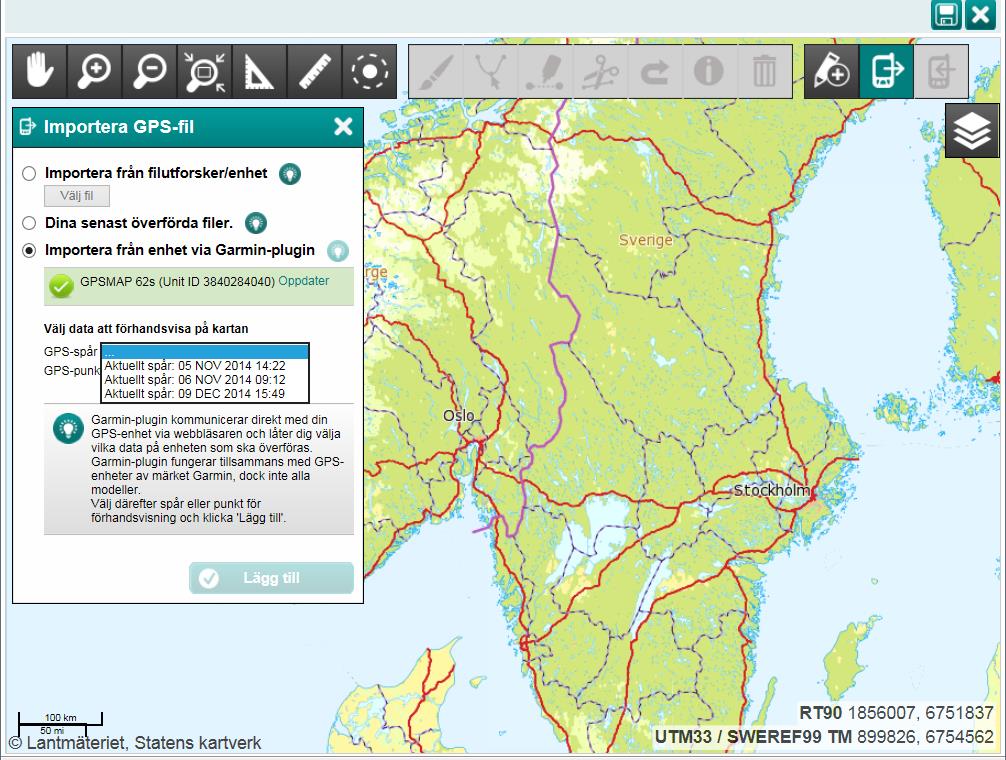

6 Figur 1. Importera data från GPS-enhet GPS-fönstret i kartan kommer att visa status för Garmins insticksprogram (Garmin Communicator Plugin), och visa om den har hittat GPS-enheten. Om den inte hittar GPS-enheten, kontrollera att den är påslagen och ansluten till datorn. Försök sedan att upprätta anslutning till GPS-enheten genom att klicka på knappen Sök GPS (se Figur 2). Namn och ID på GPS-enheten ska då visas vid knappen. Figur 2. GPS-dialogen hittar ingen GPS-enhet att läsa data från. Manual till GPS-dialogen i Rovbase Sida 6 av 24

7 För att läsa in data från GPS-enheten, gör så här: 1. Klicka på knappen Läs från enhet. Alla spår och spårpunkter som finns på GPS-enheten läses in och presenteras i två vallistor GPS-spår och GPS-punkt (Figur 3). 2. Välj ett GPS-spår eller en GPS-punkt. Det valda spåret/den valda punkten visas i kartan. 3. Om det är rätt spår/rätt punkt - klicka på Lägg till för att lägga till det i kartan. 4. Komplettera informationen om spår/punkt. För punkter (t ex revirmarkeringar för varg, se kapitel 3). Upprepa steg 2-4 om det är fler spår eller punkter du vill lägga till. Figur 3. Välj GPS-spår eller GPS-punkt och klicka på Lägg till för att det ska visas i kartan. 2.2 Importera spår och punkter från en fil Du kan också hämta GPS-data från en fil. Det kan vara en lämplig lösning om: 1. Du har en GPS-enhet av annat märke än Garmin. 2. Garmins insticksprogram (Garmin Communicator Plugin) inte fungerar. 3. (Du har mycket långa GPS-spår med många GPS-punkter som måste delas upp eller förenklas innan de kan hämtas in i Rovbase. Man kan då importera detta spår i ett annat verktyg, till exempel Garmins program Basecamp eller Magellans Vantage point, och bearbeta spåret där. Spåret ska sedan sparas i en fil för att kunna hämtas in i Rovbase.) 4. Eller om du av annan orsak bara har GPS-data tillgängligt på fil. Filimporten i Rovbase stödjer idag import av två olika filformat: 1. GPX: GPs exchange format 2. GDB: Garmin GPS Database format Export av data från Rovbase kan bara göras i gpx-formatet. Gör så här för att hämta data från fil (Figur 4): 1. Klicka på verktyget Importera data i GPS-dialogen (Figur 4) 2. Markera alternativet Importera från filutforskare/enhet Manual till GPS-dialogen i Rovbase Sida 7 av 24

8 3. Klicka på knappen Välj fil och leta fram den fil som du vill använda. Filen kan finnas på till exempel datorn, nätverket eller på GPS-enhetens minneskort. Klicka på filen och sedan på knappen Öppna. Alla spår och spårpunkter som finns i filen läses in och presenteras i två vallistor GPS-spår och GPS-punkt. 4. Välj ett GPS-spår eller en GPS-punkt. Det valda spåret/den valda punkten visas i kartan. 5. Om det är rätt spår/rätt punkt - klicka på Lägg till för att lägga till det i kartan. (Figur 5) Upprepa steg 4 och 5 om det är fler spår eller punkter du vill lägga till från samma fil. Figur 4. Importera från en fil. Figur 5. Valt spår visas i kartan med röd färg. Om det är rätt spår - klicka på Lägg till. Manual till GPS-dialogen i Rovbase Sida 8 av 24

9 3 Komlettera informationen om en punkt (till exempel revirmarkering för varg) För att komplettera informationen om en punkt i kartan i efterhand, gör så här: 1. Välj Informations-verktyget i GPS-dialogen (se Figur 6). 2. Klicka på punkten du vill komplettera informationen om. Prova att zooma in mer i kartan om det är svårt att träffa rätt. 3. Komplettera informationen om punkten i fälten i kartan. Om Art är varg (anges på fliken Art/fyndplats) och Revirmarkering är ikryssat på fliken Observation och Bedömning visas fliken Revirmarkeringar med mera i kartan i GPS-dialogen (se Figur 7). Ange där detaljer om revirmarkeringen. 4. Avsluta med att klicka på Bekräfta. 5. Spara genom att klicka på knappen Spara ovanför kartan. Figur 6. Välj Informationsverktyget och klicka på en punkt. Manual till GPS-dialogen i Rovbase Sida 9 av 24

10 Figur 7. Fyll i detaljer om punkten, till exempel om revirmarkering för varg. Avsluta med att klicka på Bekräfta. Glöm inte att spara. 4 Rita in spår i kartan För att rita in ett spår för hand i kartan, gör så här: 1. Välj verktyget Ny punkt/spår/slinga i GPS-dialogen (Figur 8). 2. Klicka på knappen Spår i fönstret Rita nytt spår eller punkt i kartan. 3. Klicka in punkter i kartan. Avsluta med att dubbelklicka (klicka snabbt två gånger med musknappen). Om du kommer till kanten på kartan och vill fortsätta spåret, håll nere vänster musknapp och dra kartan åt önskat håll. Fortsätt sedan att klicka in punkter i kartan. 4. Klicka på Bekräfta i rutan i kartan. Om spåret inte blev korrekt, klicka på krysset i fönstret Rita nytt spår eller punkt i kartan (Figur 9). Börja om på steg 1 ovan. 5. Fyll i lämpliga uppgifter om spåret (inte nödvändigt). Avsluta med att klicka på Bekräfta (Figur 10). 6. Spara genom att klicka på knappen Spara ovanför kartan (Figur 11). Manual till GPS-dialogen i Rovbase Sida 10 av 24

11 Figur 8. Välj verktyget Ny punkt/spår/slinga. Klicka på Spår i rutan i kartan och klicka in punkter i kartan. Figur 9. Avsluta inritningen av spår genom att dubbelklicka i kartan. Klicka sedan på Bekräfta. Ångra genom att klicka på krysset i rutan Rita nytt spår eller punkt i kartan. Manual till GPS-dialogen i Rovbase Sida 11 av 24

12 Figur 10. Fyll i uppgifter om spåret (inte nödvändigt). Avsluta med att klicka på knappen Bekräfta eller klicka på krysset om knappen inte är aktiv. Figur 11. Det färdiga spåret visas med svart färg i kartan. Glöm inte att spara. Manual till GPS-dialogen i Rovbase Sida 12 av 24

13 5 Rita in punkt i kartan (till exempel revirmarkering för varg) För att rita in enskilda punkter i kartan (till exempel revirmarkeringar för varg), gör så här: 1. Välj verktyget Ny punkt/spår/slinga i GPS-dialogen (Figur 12). 2. Klicka på knappen Punkt i rutan Rita nytt spår eller punkt i kartan. 3. Klicka in en punkt i kartan. 4. Klicka på Bekräfta i rutan i kartan. Om punkten inte blev korrekt, klicka på krysset i rutan Rita nytt spår eller punkt i kartan. Börja om på steg 1 ovan (Figur 13). 5. Fyll i lämpliga uppgifter om punkten. Om Art är varg (anges på fliken Art/fyndplats) och Revirmarkering är ikryssat på fliken Observation och Bedömning visas fliken Revirmarkeringar med mera i kartan i GPS-dialogen (Figur 14). Ange där detaljer om revirmarkeringen. 6. Avsluta med att klicka på Bekräfta. 7. Spara genom att klicka på knappen Spara ovanför kartan. För att komplettera informationen om en punkt i kartan i efterhand, se avsnitt 3. Figur 12. Välj verktyget Ny punkt/spår/slinga. Klicka på Punkt i rutan Rita spår eller punkt i kartan och klicka in en punkt i kartan. Manual till GPS-dialogen i Rovbase Sida 13 av 24

14 Figur 13. Klicka sedan på Bekräfta. Ångra genom att klicka på krysset i rutan Rita spår eller punkt i kartan. Figur 14. Fyll i detaljer om revirmarkeringar på fliken Revirmarkeringar med mera (endast för varg). Avsluta med att klicka på Bekräfta. Glöm inte att Spara. 6 Bearbeta spår När man hämtat in ett spår från en GPS-enhet kan man behöva bearbeta spåret ta bort delar som inte är relevanta eller lägga ihop delar till en sammanhängande sträcka. Här beskrivs den vanligaste åtgärden, att ta bort delar som inte är relevanta. För detta behövs verktygen Dela (klipp) spår (Saxen) och Ta bort platsangivelse (Soptunnan). Manual till GPS-dialogen i Rovbase Sida 14 av 24

15 6.1 Dela spår För att dela ett spår, gör så här: 1. Välj verktyget Dela (klipp) spår i GPS-dialogen. De spårpunkter som spåret består av visas i kartan (Figur 15). 2. Klicka på den spårpunkt där du vill att spåret ska delas. 3. Ge delarna namn om du vill. Klicka annars direkt på Bekräfta. Spåret är nu delat i två delar (Figur 16, Figur 17). 4. Spara genom att klicka på knappen Spara ovanför kartan. Figur 15. Välj verktyget Dela (klipp) spår. Spårpunkterna visas i kartan. Klicka på den spårpunkt där du vill att spåret ska delas. Figur 16. Ge delarna namn om du vill. Klicka annars direkt på Bekräfta. Manual till GPS-dialogen i Rovbase Sida 15 av 24

16 Figur 17. Spåret är nu delat i två delar. Delarna börjar vid grön flagga och slutar vid röd flagga. Spara! 6.2 Ta bort del av spår eller punkt För att ta bort ett spår (eller enskild punkt), gör så här: 1. Välj verktyget Ta bort platsangivelse i GPS-dialogen (Figur 18). 2. Markera det spår (eller punkt) du vill ta bort, genom att klicka direkt på spåret (Figur 18). 3. Klicka på Bekräfta i rutan i kartan (Figur 19). 4. Spara genom att klicka på knappen Spara ovanför kartan. Figur 18. Välj verktyget Ta bort platsangivelse och markera det spår du vill ta bort genom att klicka direkt på spåret. I exemplet ovan är spårloggen klippt två gånger och delen mellan klippningarna markeras. Klicka sedan på Bekräfta i rutan Välj spår eller punkt på kartan. Manual till GPS-dialogen i Rovbase Sida 16 av 24

17 Figur 19. Den valda delen är borttagen. Glöm inte att spara. 6.3 Vända på spår Om man först bakspårat och sedan framspårat kommer spårningen bestå av två delar med olika riktning. Genom att vända på riktningen för den ena delen och sedan limma ihop delarna kan man få ett enda spår som visar djurets riktning. I kartan finns en grön flagga där spåret börjar och en röd flagga där spåret slutar. För att vända på ett spår, gör så här: 1. Välj verktyget Vänd spår i GPS-dialogen (Figur 20). 2. Markera det spår du vill vända på (klicka direkt på spåret). 3. Spåret du valt markeras och flaggorna byter plats (Figur 21). 4. Klicka på Bekräfta under kartan (Figur 21). 5. Spara genom att klicka på knappen Spara ovanför kartan (Figur 21). Manual till GPS-dialogen i Rovbase Sida 17 av 24

18 2 gröna flaggor Figur 20. Välj verktyget Vänd spår och markera det spår du vill vända på, klicka direkt på spåret. Flaggorna har bytt plats. Figur 21. Spåret du har valt markeras och flaggorna har bytt plats. Klicka på Bekräfta i rutan Byt riktning på spårlöpa i kartan. Glöm inte att spara. Manual till GPS-dialogen i Rovbase Sida 18 av 24

19 6.4 Sammanfoga spår Här beskrivs hur man sammanfoga/limma i hop två spår. Det går bara att limma i hop spår där flaggor av olika färg, en röd och en grön möts. För att limma ihop gör så här: 1. Vänd på ett av spåren om det behövs, se avsnitt Välj Sammanfoga spår i GPS-dialogen (Figur 22). 3. Markera först det spår som har en röd flagga där, där du vill sammanfoga spåren (Figur 23). 4. Spåret du valt markeras (Figur 24). 5. Markera det andra spår som ska limmas i hop med det första (Figur 25). 6. Spåren sammanfogas. Klicka på Bekräfta (Figur 26). 7. Fyll i lämpliga uppgifter om spåret (inte nödvändigt). Avsluta med att klicka på Bekräfta (Figur 27). Figur 22. Välj Sammanfoga spår. Manual till GPS-dialogen i Rovbase Sida 19 av 24

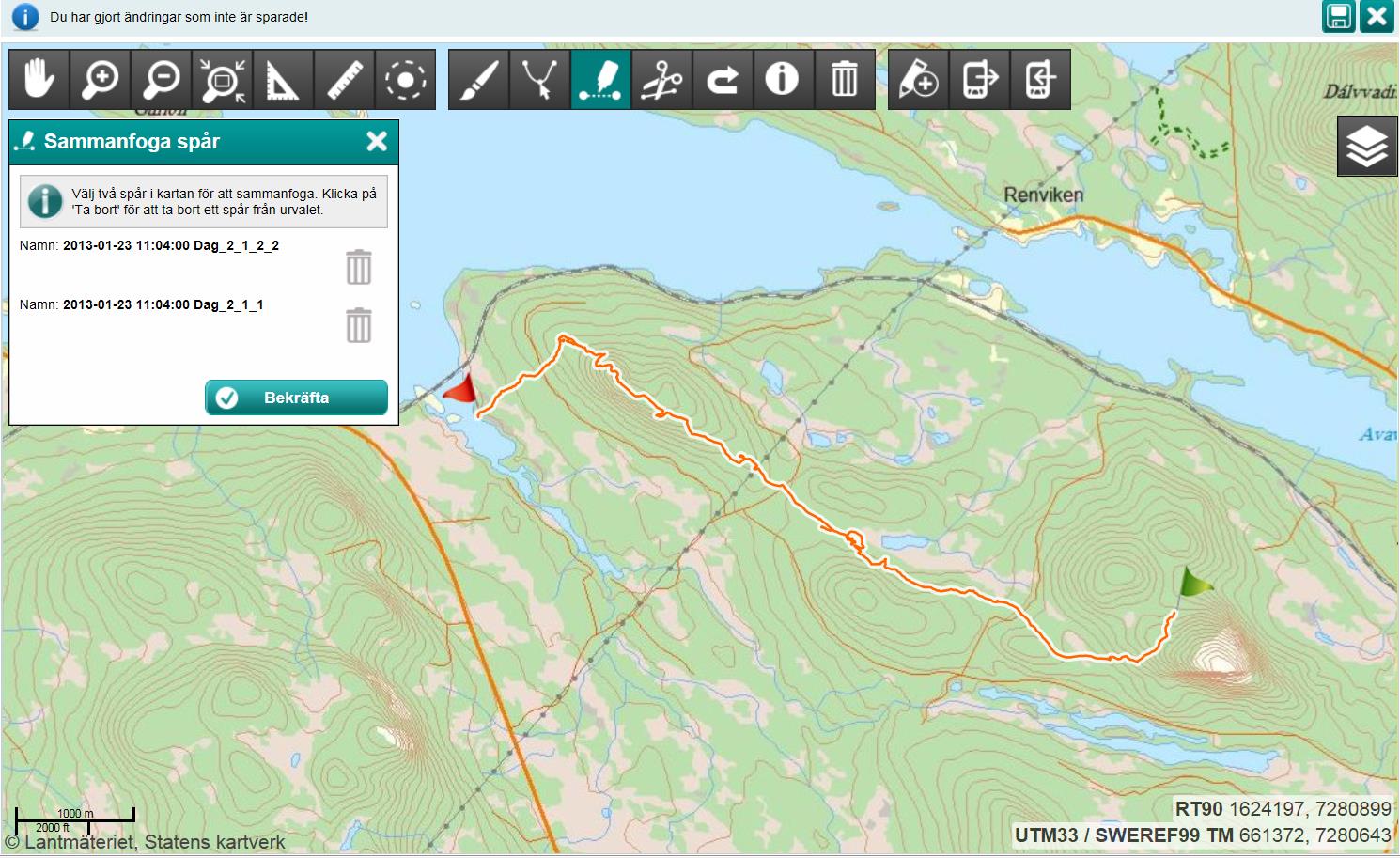

20 Figur 23. Markera först det spår som har en röd flagga vid det ställe du vill sammanfoga spåren. Figur 24. Spåret markeras. Avmarkera genom att klicka på suptunnan Ta bort om det inte var rätt spår du valt. Manual till GPS-dialogen i Rovbase Sida 20 av 24

21 Figur 25. Markera det andra spår, med grön flagga som ska limmas i hop med det första. Figur 26. Spåren sammanfogas och flaggorna försvinner. Klicka på Bekräfta om du är nöjd med resultatet. Manual till GPS-dialogen i Rovbase Sida 21 av 24

22 Figur 27. Fyll i uppgifter om spåret (inte nödvändigt). Avsluta med att klicka på knappen Bekräfta. Glöm inte att spara. 7 Exportera GPS-data I vissa fall kan det vara nödvändigt att exportera ett GPS-spår, till exempel om det har blivit för långa avbrott i spårningen och man måste registrera om en del av en spårning som en ny observation. Ett annat fall kan vara att en slinga blev felaktig registrerad som spårning eller tvärtom. 7.1 Exportera data till en fil Dela spåret först, om det behövs, se kapitel 6.1. Genom att klicka på verktyget Exportera data till GPS i GPS-dialogen visas val för export av data i kartbilden (se Figur 288). Här kan du välja att exportera data direkt till en fil eller en GPS-enhet. I följande beskrivs hur man exporterar GPS-data till en fil som sparas på datorn. Gör så här för att exportera data till en fil (Figur 288): 1. Klicka på verktyget Exportera data till GPS i GPS-dialogen (Figur 28) 2. Markera alternativet Spara till fil (är förvalt) (Figur 288). 3. Markera det spår och/eller de punkter du vill exportera (Figur 29). Det går att markera en punkt i taget genom att ställa markören över objektet och klicka eller att dra en fyrkant kring det som ska exporteras (Figur 29). 4. De valda objekten är orange-markerade. Det visas även antal av markerade objekt i kartan (Figur 30). 5. Klicka på Spara och välj ett lämpligt ställe på din dator (t ex en mapp som ligger på skrivbordet, som går snabb att hitta igen) (Figur 30). Manual till GPS-dialogen i Rovbase Sida 22 av 24

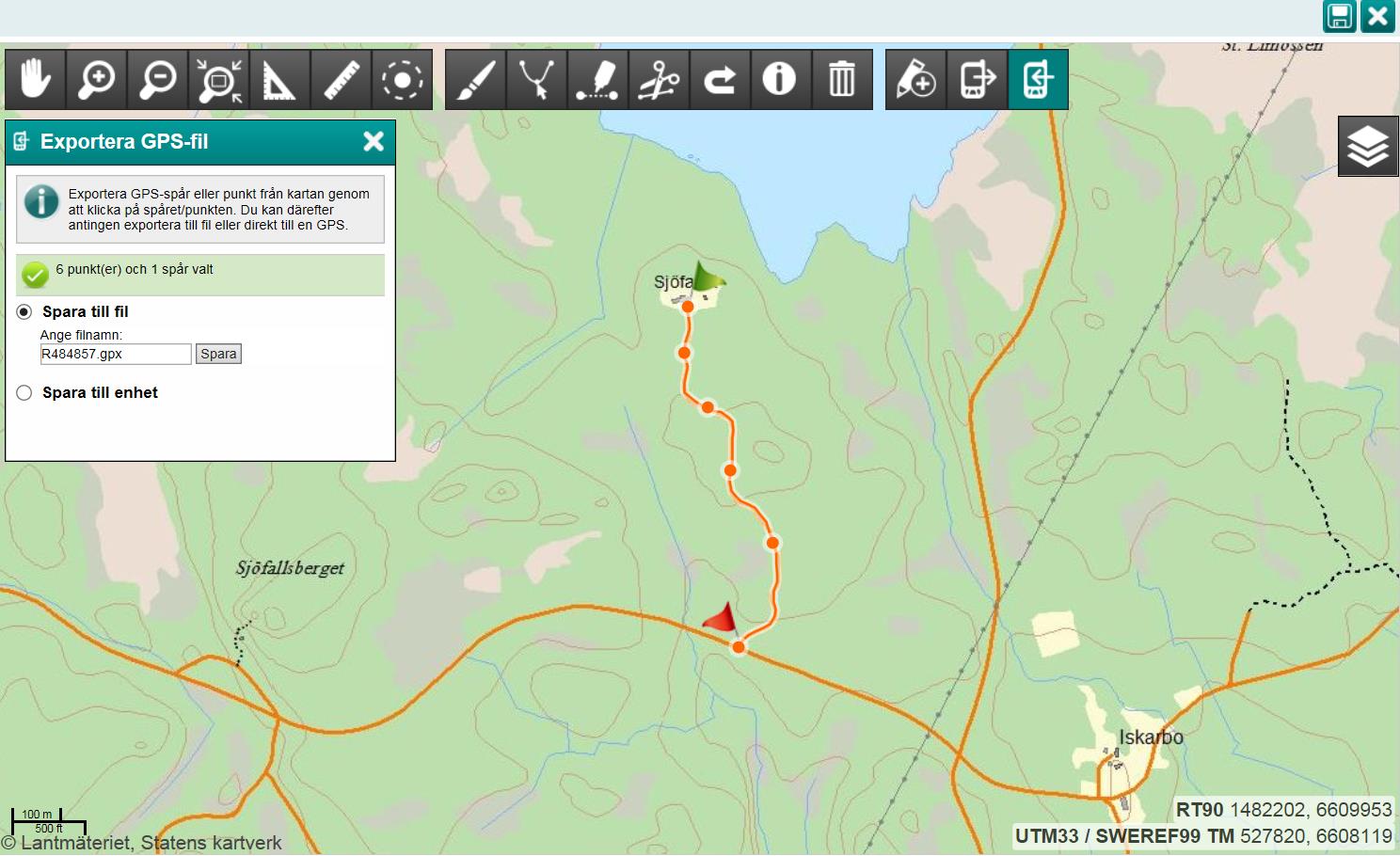

23 Figur 28. Klicka på symbolen Exportera data till GPS och välj Spara till fil. Figur 29. Markera spår och punkter i kartan som ska exporteras. Manual till GPS-dialogen i Rovbase Sida 23 av 24
