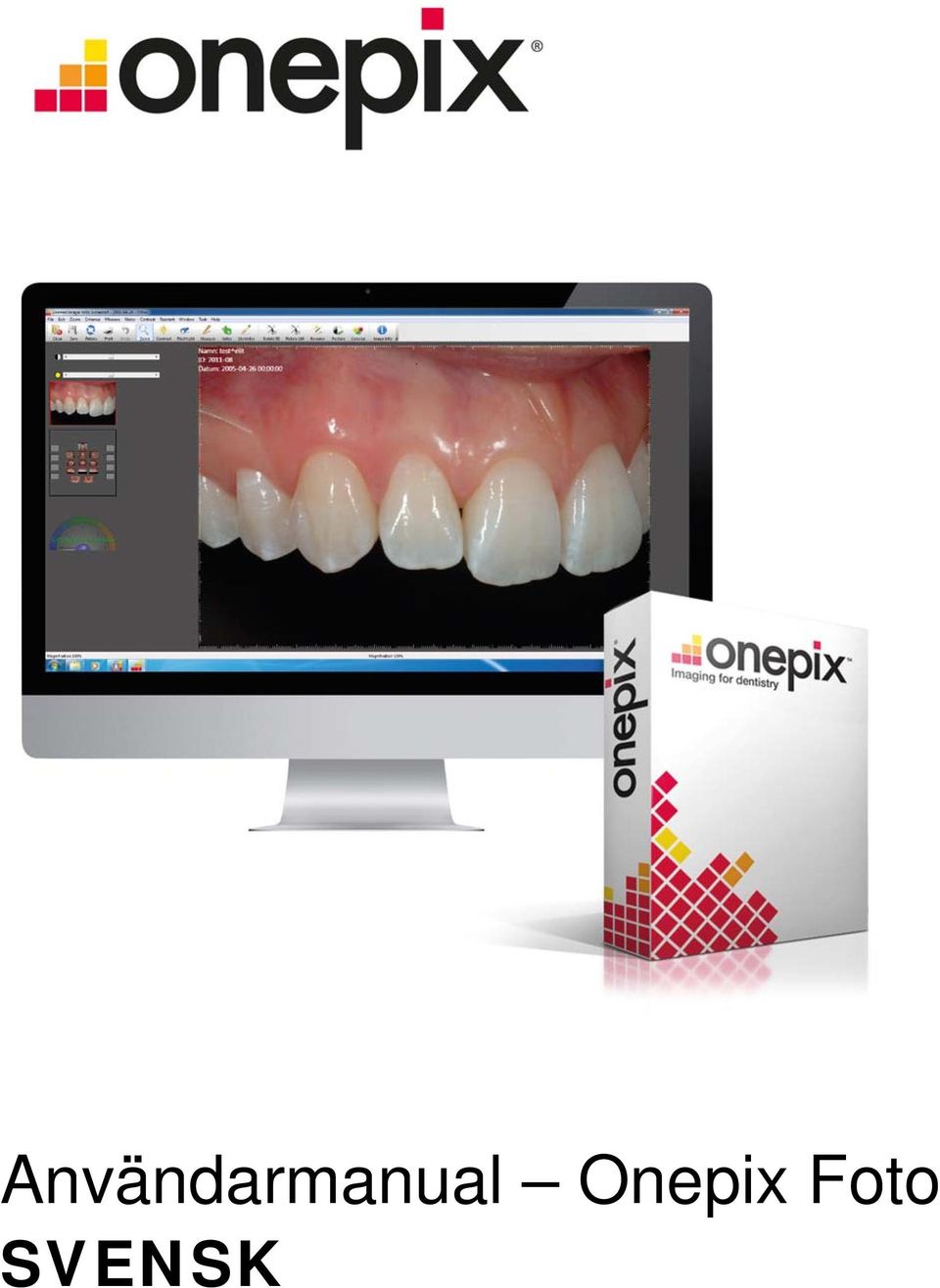

1 Användarmanual Onepix Foto SVENSK

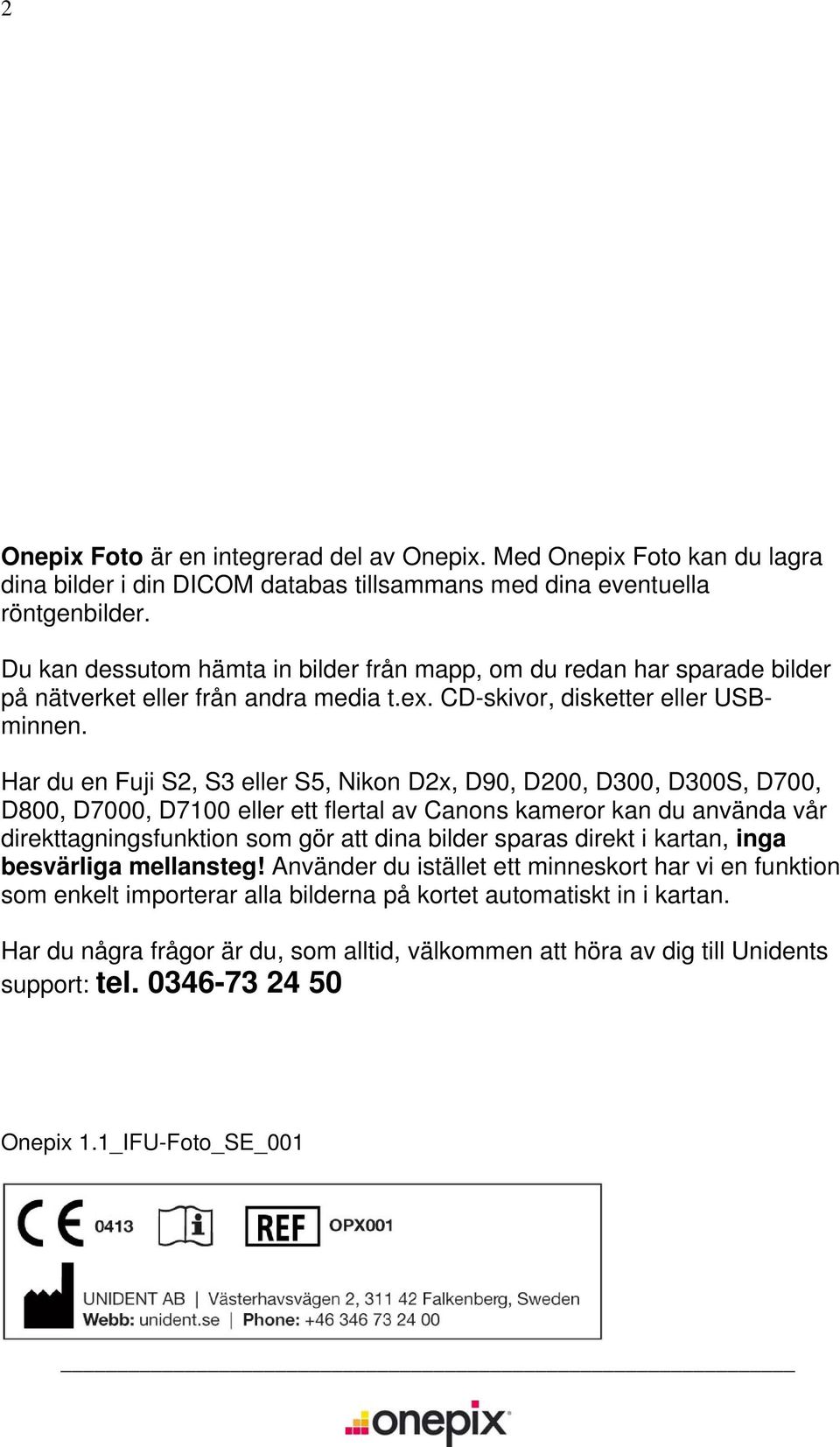

2 2 Onepix Foto är en integrerad del av Onepix. Med Onepix Foto kan du lagra dina bilder i din DICOM databas tillsammans med dina eventuella röntgenbilder. Du kan dessutom hämta in bilder från mapp, om du redan har sparade bilder på nätverket eller från andra media t.ex. CD-skivor, disketter eller USBminnen. Har du en Fuji S2, S3 eller S5, Nikon D2x, D90, D200, D300, D300S, D700, D800, D7000, D7100 eller ett flertal av Canons kameror kan du använda vår direkttagningsfunktion som gör att dina bilder sparas direkt i kartan, inga besvärliga mellansteg! Använder du istället ett minneskort har vi en funktion som enkelt importerar alla bilderna på kortet automatiskt in i kartan. Har du några frågor är du, som alltid, välkommen att höra av dig till Unidents support: tel Onepix 1.1_IFU-Foto_SE_001

3 3 Grundinställningar i systemet Under fliken System finns valet för Fotoinställningar. Dels finns det 3 olika inställningar beroende på vilken kameramodell som skall användas. Dels finns det inställningar om hur stora bilder som skall lagras i systemet. Detta betyder att vi kan låta Onepix Foto skala ner bildfiler till den storleken vi vill ha eller om vi väljer original så blir filstorleken den vi väljer i kameran. Direkttagning Koppla patienten från ditt eventuella journalsystem till Onepix. Välj karta under Fotokarta Klicka på OK eller dubbelklicka.

4 4 Följande karta kommer fram på skärmen: Direkttagning Fuji S2/S3 (OBS! Ej nyare operativsystem än Windows XP) Anslut Firewirekabeln till kameran och sätt kameran i On-läge. Aktivera Autotagningen (Ctrl + T), det ska nu lysa grönt i en av rutorna. Ta bilderna (Bilderna ska nu automatiskt hamna i markerad ruta i kartan) Direkttagning med USB-sladd (Fuji S5, Nikon D2X, D90, D200, D300, D300S, D700, D7000, D7100) Anslut USB-kabeln till kameran och sätt kameran i On-läge. Aktivera Autotagningen (Ctrl + T), det ska nu lysa grönt i en av rutorna Ta bilderna (Bilderna ska nu automatiskt hamna i markerad ruta i kartan) Direkttagning Trådlöst (Nikon D2X, D200, D300, D300S) Sätt igång kameran och välj aktuellt rum i kameran (under Setup-menyn i kameran) Aktivera Autotagningen (Ctrl + T), det ska nu lysa grönt i en av rutorna Ta bilderna (Bilderna ska nu automatiskt hamna i markerad ruta i kartan) Sökord Vill du på effektivaste sätt lägga sökord på dina bilder, bör du välja dessa innan du tar bilderna. Klicka på knappen Sätt sökord och välj ett eller flera sökord. I grund finns inga sökord i programmet utan dessa skapar du själv. För att lägga till nya sökord i sökordslistan se sidan 8.

5 5 Kortimport Koppla patienten från ditt eventuella journalsystem till Onepix. Välj karta under Fotokarta Klicka på OK eller dubbelklicka. Minneskort Ta bilderna Ta ut minneskortet ur kameran och sätt in det i kortläsaren. Klicka på knappen Kortimport, i Onepix. Dina bilder läggs nu upp kronologiskt ett förhandsgranskningsfönster. Har du redan bilder i kartan, när du lägger in nya, lägger programmet de nya bilderna i de tomma rutorna.

6 6 Ligger dina bilder i de rutorna där du vill ha dem, klickar du Acceptera och då importeras bilderna i kartan i Onepix. Vill du byta plats på dina bilder, drar du den bilden du vill flytta till den rutan där du vill att den ska placeras. För att ta bort enstaka bilder, dra bilden till en tom yta i rutan och släpp. Ångrar du dig, hittar du bilderna i högerspalten med hjälp av knappen >>. Om du även vill att bildfilerna raderas från minneskortet efter importen till Unident Foto så kryssa i rutan Radera filer efter import innan du trycker på Acceptera. Om förslaget inte stämmer, det är kanske bilder som ligger kvar på minneskortet sedan tidigare så kan du Tömma förslaget och med hjälp av knappen >> längst upp till höger få upp en rullist med alla bilder som finns på minneskortet i kronologisk ordning. Nu lyfter du enkelt in de bilder du vill ha i kartan till sina platser genom drag and drop (håll nere vänster musknapp). Självfallet kan du även här bocka i rutan Radera filer efter import. Klicka på Avbryt om du vill stänga hela rutan utan att lägga in några bilder. Sökord Markera ett eller flera sökord för att märka dina bilder i kartan. OBS märkningen gäller alla bilderna som importeras vid detta tillfälle. För att utöka med flera sökord att välja bland, se sidan 8. Ändra datum. Stämmer inte datumet på bilderna så bocka i rutan Annat datum och välj rätt fotograferingsdatum. Storlek. Precis som vid direkttagning kan man ändra storleken på bildfilerna som skall importeras, från Liten (1MP) upp till Original (bilderna ändras inte alls). Komprimering. Man kan också välja att låta Unident Foto komprimera filerna för att minska den plats bilderna tar på era hårddiskar. Det går att välja fyra olika steg från helt Okomprimerad till Låg kvalitet (20:1) Bildimport från andra källor. Ibland kanske man har bilder på andra ställen eller på andra media än just minneskort då använder man funktionen Bläddra för att hitta dessa. I övrigt fungerar det som vid kortimport.

7 7 Skapa nya sökord För att lättare kunna hitta dina bilder kan du lägga sökord på dem. För att skapa en lista därifrån sökorden väljs, klicka på Start Alla program Onepix Onepix Notes Admin. Följande ruta presenteras. Spara Stänger rutan och sparar ändringar. Redigera Redigerar en befintlig kategori eller ett befintligt sökord. Markera det du till redigera. Nytt Sökord Skapar nytt sökord Ny kategori Skapar ny kategori (gul mapp) Ta bort Tar bort en befintlig kategori eller ett befintligt sökord. Markera det du till ta bort. Redigera bild Om du vill redigera i bilden, zooma upp den genom att markera bilden och sedan klicka en gång till på samma bild. Bilden är nu uppzoomad. För att komma åt redigeringsverktyget klicka på Ta om.

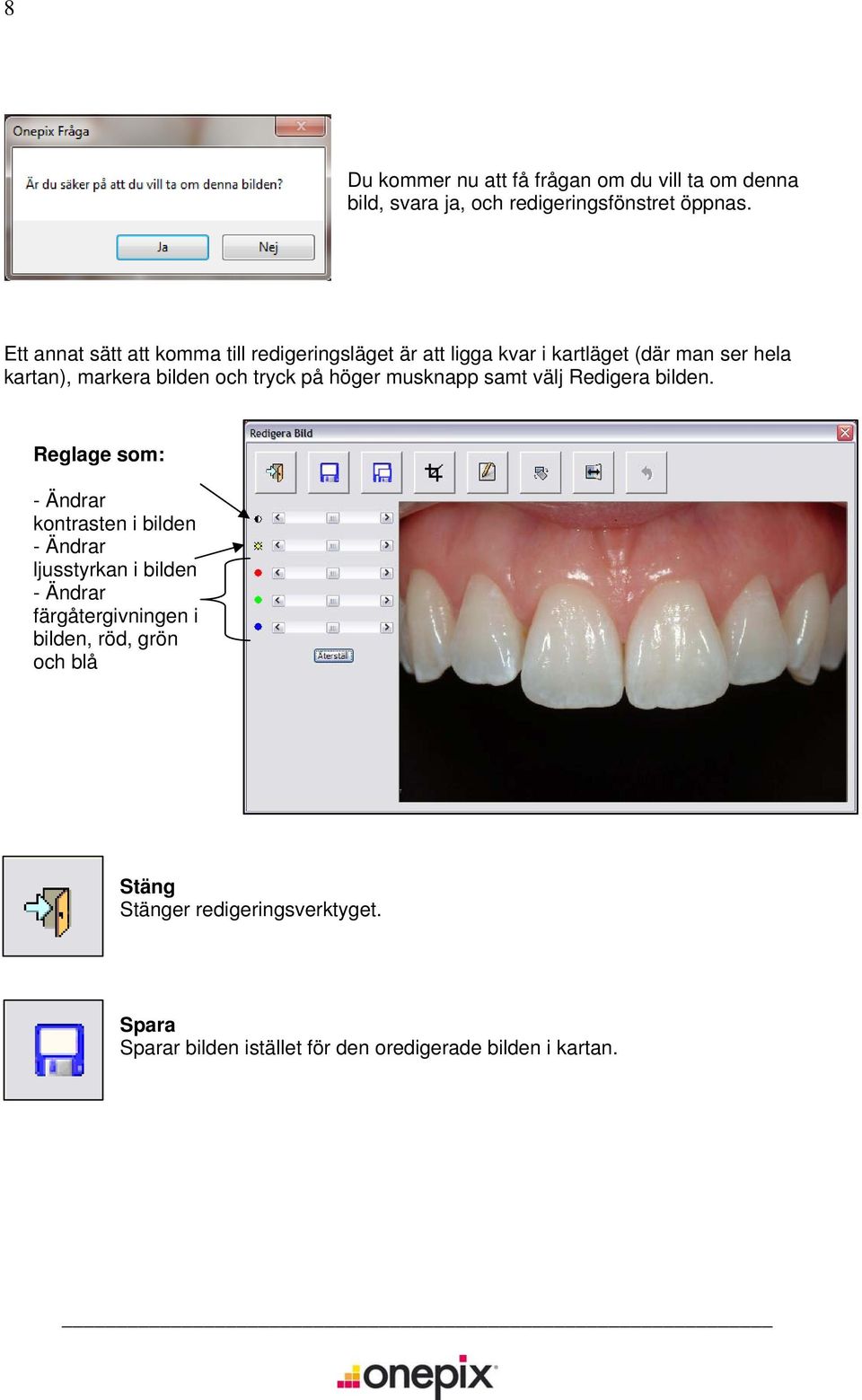

8 8 Du kommer nu att få frågan om du vill ta om denna bild, svara ja, och redigeringsfönstret öppnas. Ett annat sätt att komma till redigeringsläget är att ligga kvar i kartläget (där man ser hela kartan), markera bilden och tryck på höger musknapp samt välj Redigera bilden. Reglage som: - Ändrar kontrasten i bilden - Ändrar ljusstyrkan i bilden - Ändrar färgåtergivningen i bilden, röd, grön och blå Stäng Stänger redigeringsverktyget. Spara Sparar bilden istället för den oredigerade bilden i kartan.

9 9 Spara kopia Sparar en kopia t ex för att använda i en powerpointpresentation. Bilden kan sparas i TIFF-format eller i fyra olika upplösningar som JPEG. JPEG, liten (800 x 600) JPEG, medium (1024 x 768) JPEG, stor (1280 x 960) JPEG, original TIFF, original (Liten tar minst plats) (Original tar betydligt mer plats) (TIFF tar upp mest plats på hårddisken) Klicka var du vill spara bilden Döp bildfilen. Välj upplösning enl. ovan. Spara Beskär Här kan du beskära och rotera bilden. Beskära och rotera

10 10 Klicka på Beskär Håll ner vänster musknapp och dra ramen i önskat bildläge Vill du rotera bilden, ställ markören i något av de fyra hörnen så markören ändrar sig till två roterade pilar, håll ner markören och rotera bilden i önskat läge. När du är nöjd så flytta in markören innanför beskärningsrutan så att den blir en sax. Klicka med vänster musknapp och följande ruta kommer upp. Svara OK på frågan. Här kan du lägga till sökbara ord på din bild. Markera i listan vilket ord du vill lägga till och klicka på OK. Spegla Spegelvänder bilden Rotera Roterar bilden upp och ner. Ångra Ångrar senaste ändringen i bilden. Om bilden är markerad i kartan kan du se i Bildinformation Kommentar dina valda sökord.

11 11 Onepix Foto Manager För dig som vill kunna söka fram bilder med sökord för t.ex. föreläsningar, presentationer eller andra användningar finns ett sökprogram, Unident Foto Manager. Man kan söka bilder med sökord, personnummer, datum och klinik eller med en kombination av dessa. Starta Onepix Foto Manager genom att dubbelklicka på ikonen på skrivbordet. Följande ruta kommer upp: Sökkriterier Ikonstorlek Upplösning Gör Jpeg-kopior Ångra Välj söksätt genom att välja t.ex. sökord och tryck därefter på Sök. Nu kommer alla bilder som uppfyller sökkriterierna upp i programmets vänstra ruta. Bilderna är DICOM- original och har alla uppgifter som t.ex. personnummer, vårdgivare osv. i sig. För att kunna föra över bilderna till andra applikationer så måste vi göra om dem till vanliga JPEG-filer och det går till så här: 1. Markera de bilder du vill använda, dessa blir då blåfärgade. 2. Välj vilken upplösning dina JPEG skall vara i, följande val finns, 800x600, 1024x768, 1280x960 samt Original. Vid valet Original görs ingen skalning av bilden utan den behåller sin originalupplösning. 3. Tryck på den blå pilen (gör JPEG-kopior).

12 12 Kopiorna kommer upp i programmets högra ruta som avidentifierade JPEG-kopior. När detta är gjort så klicka på knappen längst upp till höger och starta upp den applikation dit du vill flytta kopiorna t.ex. PowerPoint eller en vanlig mapp. Bildlistan lägger sig nu längst ut till höger överst i skärmen. Bildlistan kommer att ligga över alla andra program och kommer att vara lite transparent. För att lyfta över bilderna till andra applikationer så är det bara att använda Drag and Drop.
