Ingående delar. I ditt paket av IDEA-SOLO ingår följande delar. Kamerasystem. Väska för att transportera IDEA-SOLO

Transkript

1

2 Ingående delar I ditt paket av IDEA-SOLO ingår följande delar. Kamerasystem Väska för att transportera IDEA-SOLO Handkontroll, ett alternativ för zoomning istället för tangentbord, eller då kameran används till monitor / tv. CD med programvara och drivrutiner Bordsfäste Batteriladdare 1-1

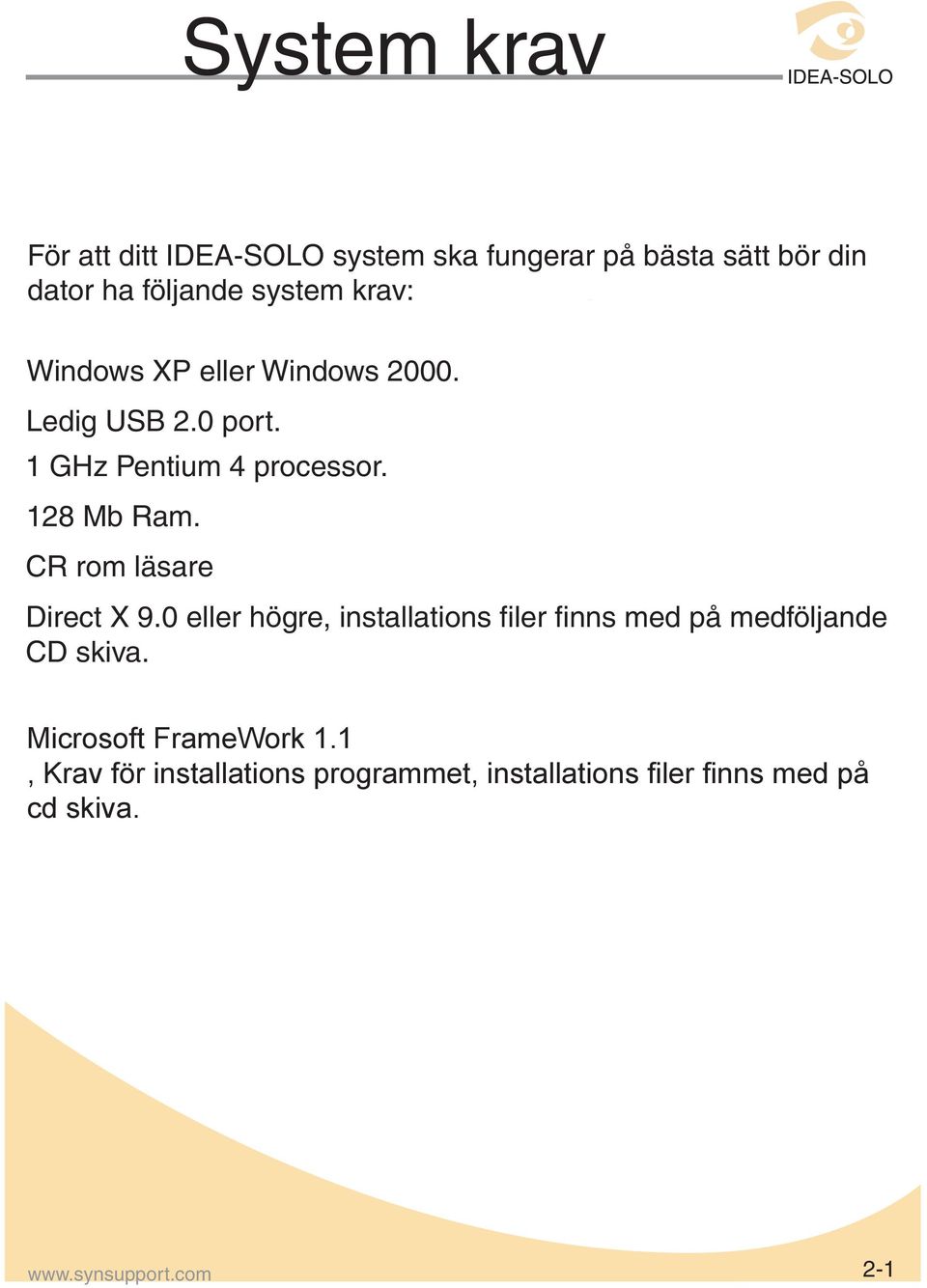

3 System krav För att ditt IDEA-SOLO system ska fungerar på bästa sätt bör din dator ha följande system krav: Windows XP eller Windows Ledig USB 2.0 port. 1 GHz Pentium 4 processor. 128 Mb Ram. CR rom läsare Direct X 9.0 eller högre, installations filer finns med på medföljande CD skiva. Microsoft FrameWork 1.1, Krav för installations programmet, installations filer finns med på cd skiva

4 Installation För att göra din installation lite enklare ber vi dig att följa de instruktioner som finns i denna manual. OBS! Sätt EJ i USB kontakten före du har gjort installationen

5 Installation Sätt i CD skivan i din CD rom enhet. Installations programmet startar automatiskt. Följande bild kommer fram

6 c:\program\solo\program c:\program\solo\settings c:\program\temp Mina dokument\solo Under c:\program\solo\program kommer själva huvudprogrammet att finnas. Under Mina dokument\solo kommer eventuella bilder att sparas. 3-3

7 Installation Följande ruta kommer fram, klicka i OK rutan

8 B 3-5

9 3-6

10 3-7

11 3-8

12 3-9

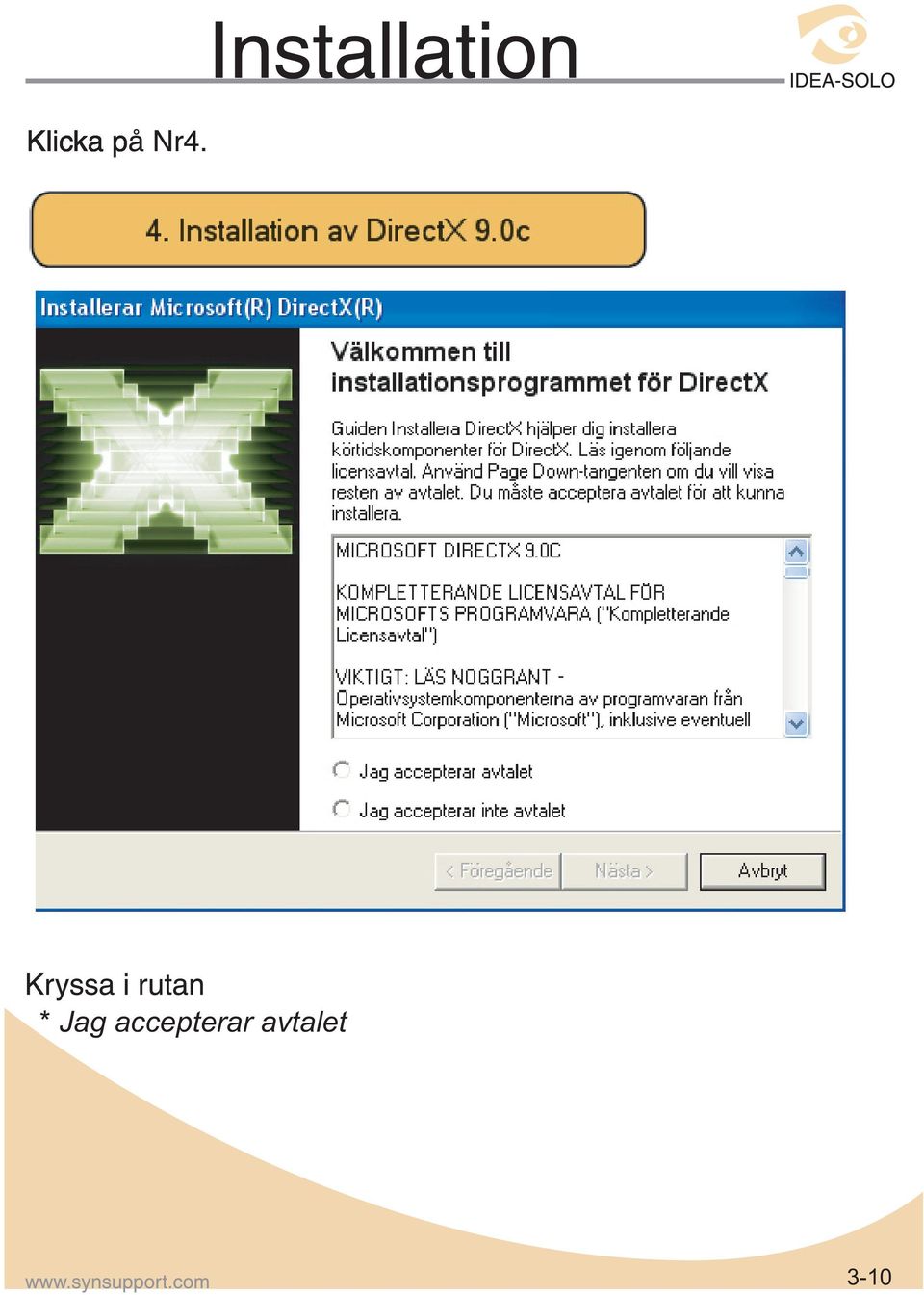

13 * Jag accepterar avtalet 3-10

14 Klicka på Nästa och följ instruktioner på skärmen. Om datorn behöver startas om efter installationen av DirectX, så måste du starta installations programmet igen. 3-11

15 Följande bild kommer upp, klicka på Fortsätt ändå. 3-12

16 När USB kontakten kopplas till datorn kommer följande bild upp Klicka på Nästa. 3-13

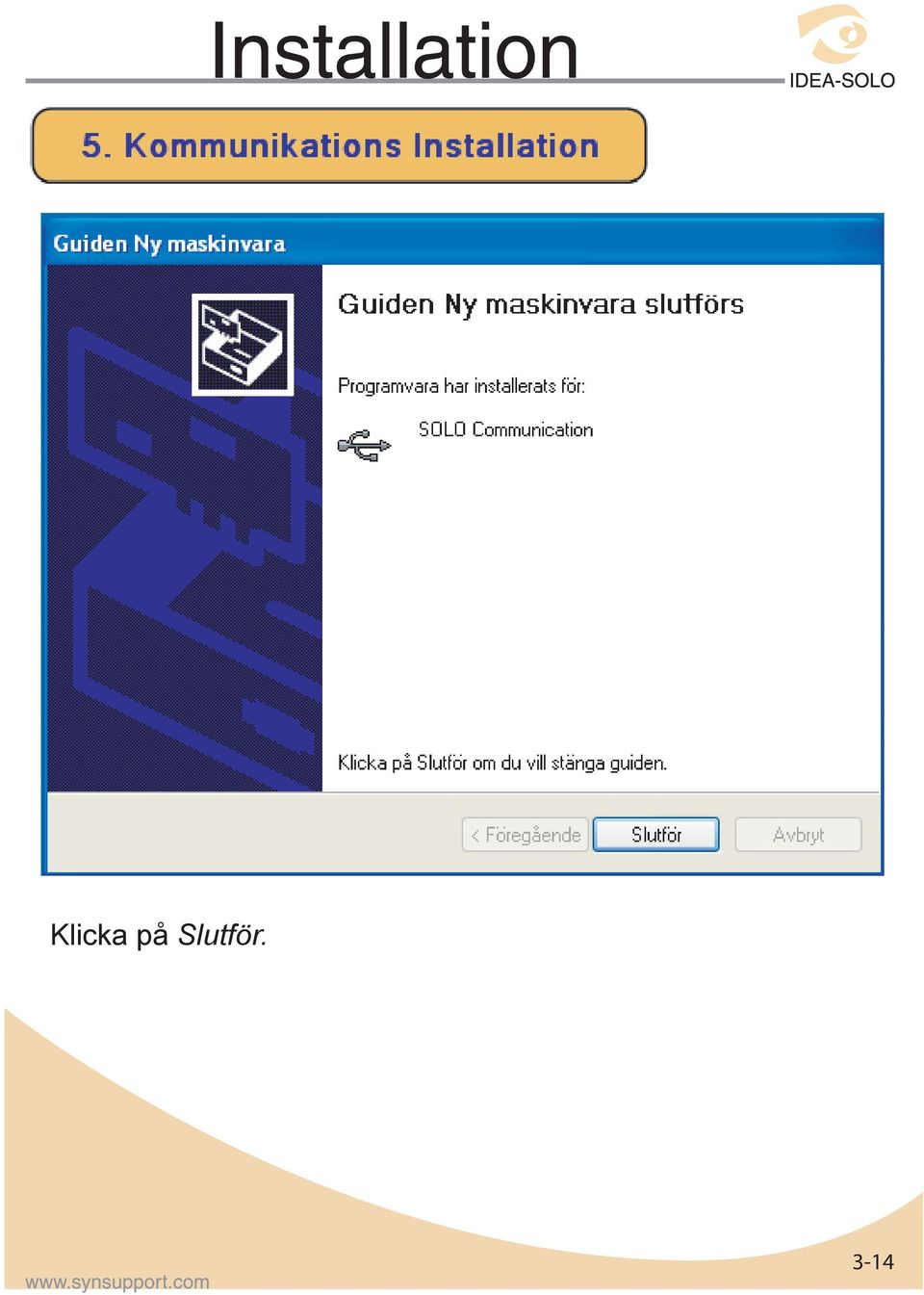

17 Klicka på Slutför. 3-14

18 Starta Enhetshanteraren. Efter installationen ska SOLO Communication finnas med 3-15

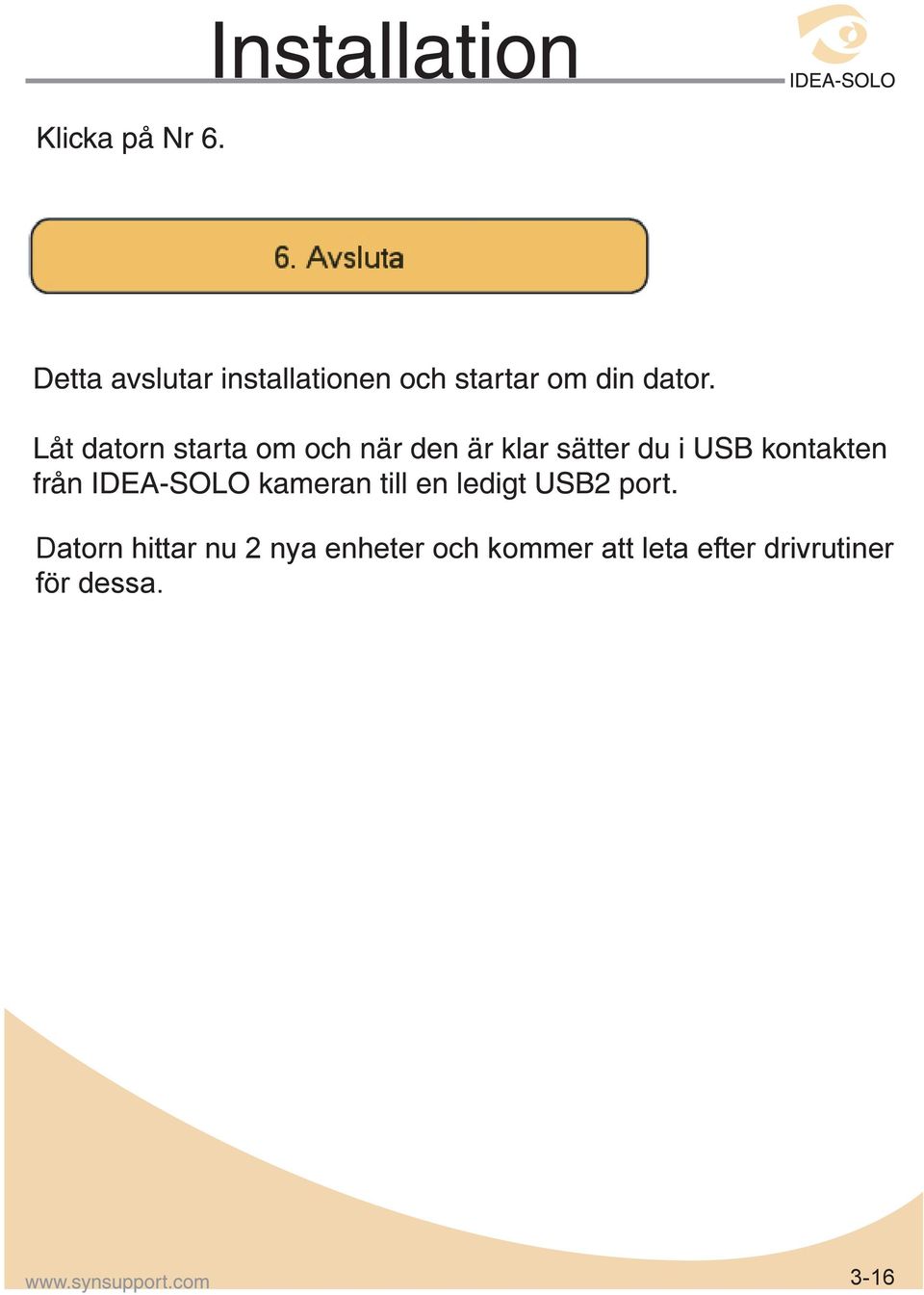

19 Datorn hittar nu 2 nya enheter och kommer att leta efter drivrutiner för dessa. 3-16

20 Uppsättning Starta med att sätta fast bordsklämman i bordet. Sätt Solo över borsfästet och låt den glida ner till bottenläget

21 Uppsättning Kontakt för handkontroller anslutning. 2. Video Ut, för anvädning till TV. 3. Kontakt för anslutning till Batteri laddare. 4. USB kabel, kopplas till ledig USB port på dator. Tryck på den blå knappen för att starta IDEA-SOLO. Den kommer att indikera 2 korta pip för att indikera att den är igång. Knappen lyser också med en blå lysdiod. För att stänga av systemet trycker du på samma knapp. Lysdioden slocknar och ett kort pip hörs

22 Uppsättning Nu när systemet är igång, kan du klicka på den genväg som är placerad på ditt skrivbord. Första gången du startar kommer du att ha ett vitt fönster utan kamerabild. Du behöver göra en inställning innan du har bild. Denna inställning behöver du endast göra en gång. Tryck följande tangentkombination. Ctrl-Shift-F5. Följande bild dyker upp. Det kan vara en annan bild beroende på vad som har funnits eller finns på datorn. Tryck på OK

23 Uppsättning Klicka OK. Välj fliken Image. Kryssa i rutorna PAL och S-Video. Klicka på Verkställ och OK. Nu är allt klart

24 Programvara T S P 1-9 F1 F2 F3 Zoom UPP Zoom Ner Vänder bilden upp och ner, nästa tryck vänder tillbaka. 1:a tryck, Halv kamera bild placerad överst. 2:a tryck, Halv kamera bild placerad nederst. 3:e tryck, Hel kamera bild. Sparar bilder. Ett ljud indikerar att bild har sparats. Bilden sparas under mappen Mina Dokument\solo. Namnet på filen är SOLO,DagNr,Timme,Minut och ett index. Exempel: SOLO bmp Förinställda förstoringslägen. 1 är minst och 9 är Max. Negativ bild. Positiva bild. Färg bild

25 Programvara F8 AltGr-H AltGr-I AltGr-B AltGr-C F Artificella färger. Byter färg kombination för varje tryck. Hjälp Ruta. Informations Ruta. Brightness ( ljus). Håll tangenterna nere, den går från sitt aktuella läge till max och sedan till min. En indikator finns också på skärmen. Contrast ( Kontrast).Håll tangenterna nere, den går från sitt aktuella läge till max och sedan till min. En indikator finns också på skärmen. Frysfunktion, Ett tryck fryser bilden, nästa tryck frigör bilden igen

26 Tekniska Fakta Förstoring på 15" skärm : 1-40x linjärt Arbetshöjd : 30 cm ( stående A4) Bildpresenation : Hel kamerabild, halv kamerabild halv databild Fokus: Autofokus Foukusområde: mm Uppdateringsfrekvens: 50 hz Avståndskamera: Ja, kombinerad Vikt: 1.3 kg + väska Batteridrift: 6 timmar Uppladdning: Ca 1 timme Datorns upplösning och frekvens: Valfri 6-1
