Installationshandbok. (för Windows Vista) Rev. 3.0

Transkript

1 (för Windows Vista) Rev. 3.0

2 Innehåll 1. Installation av drivrutin för Windows Vista Windows Vista - 64 bitar Windows Vista - 32 bitar Starta konfigureringsverktyget Avinstallation Windows Vista - 64 bitar Windows Vista - 32 bitar Revisionshistorik...24

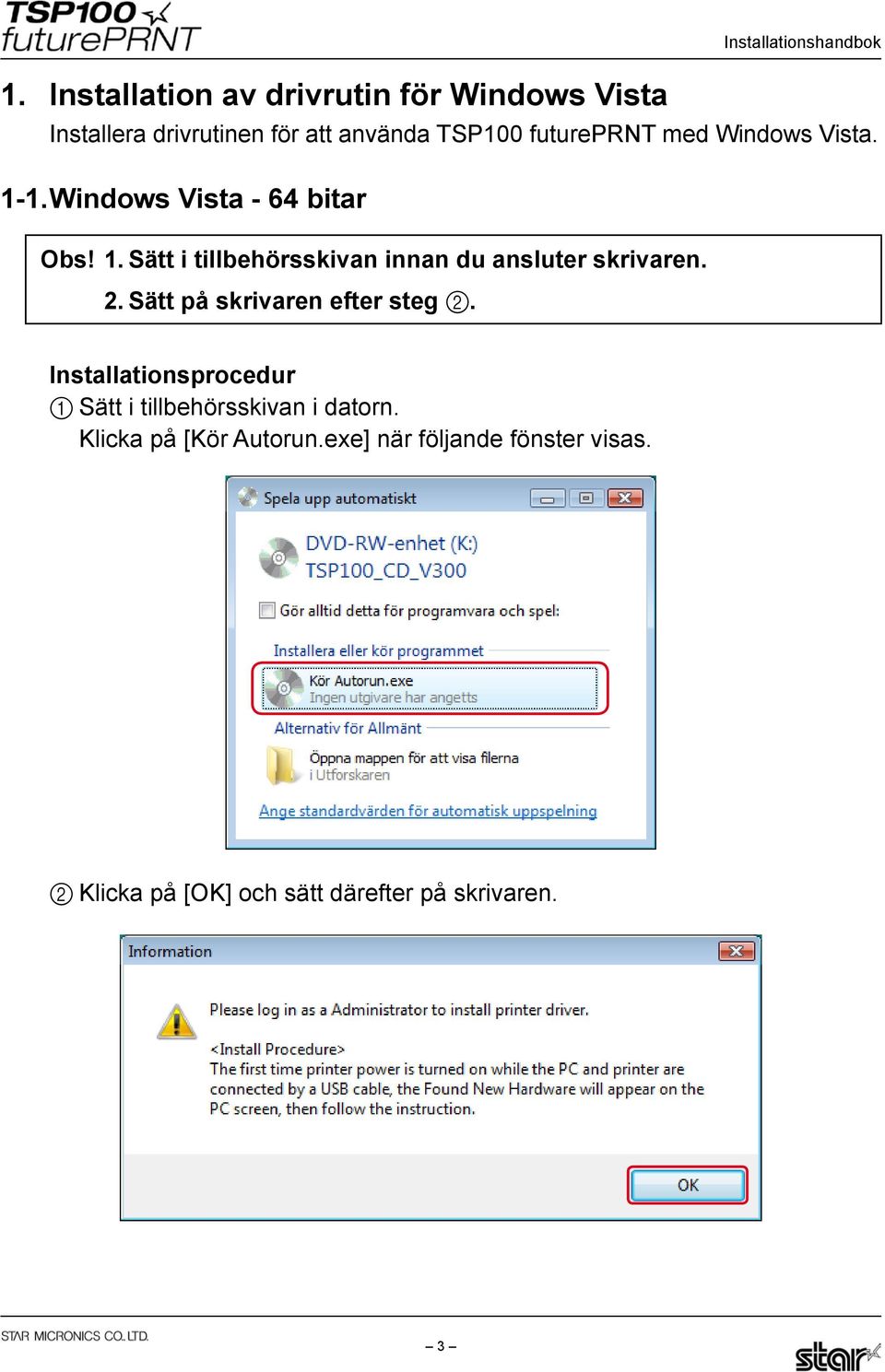

3 1. Installation av drivrutin för Windows Vista Installationshandbok Installera drivrutinen för att använda TSP100 futureprnt med Windows Vista Windows Vista - 64 bitar Obs! 1. Sätt i tillbehörsskivan innan du ansluter skrivaren. 2. Sätt på skrivaren efter steg 2. Installationsprocedur 1 Sätt i tillbehörsskivan i datorn. Klicka på [Kör Autorun.exe] när följande fönster visas. 2 Klicka på [OK] och sätt därefter på skrivaren.

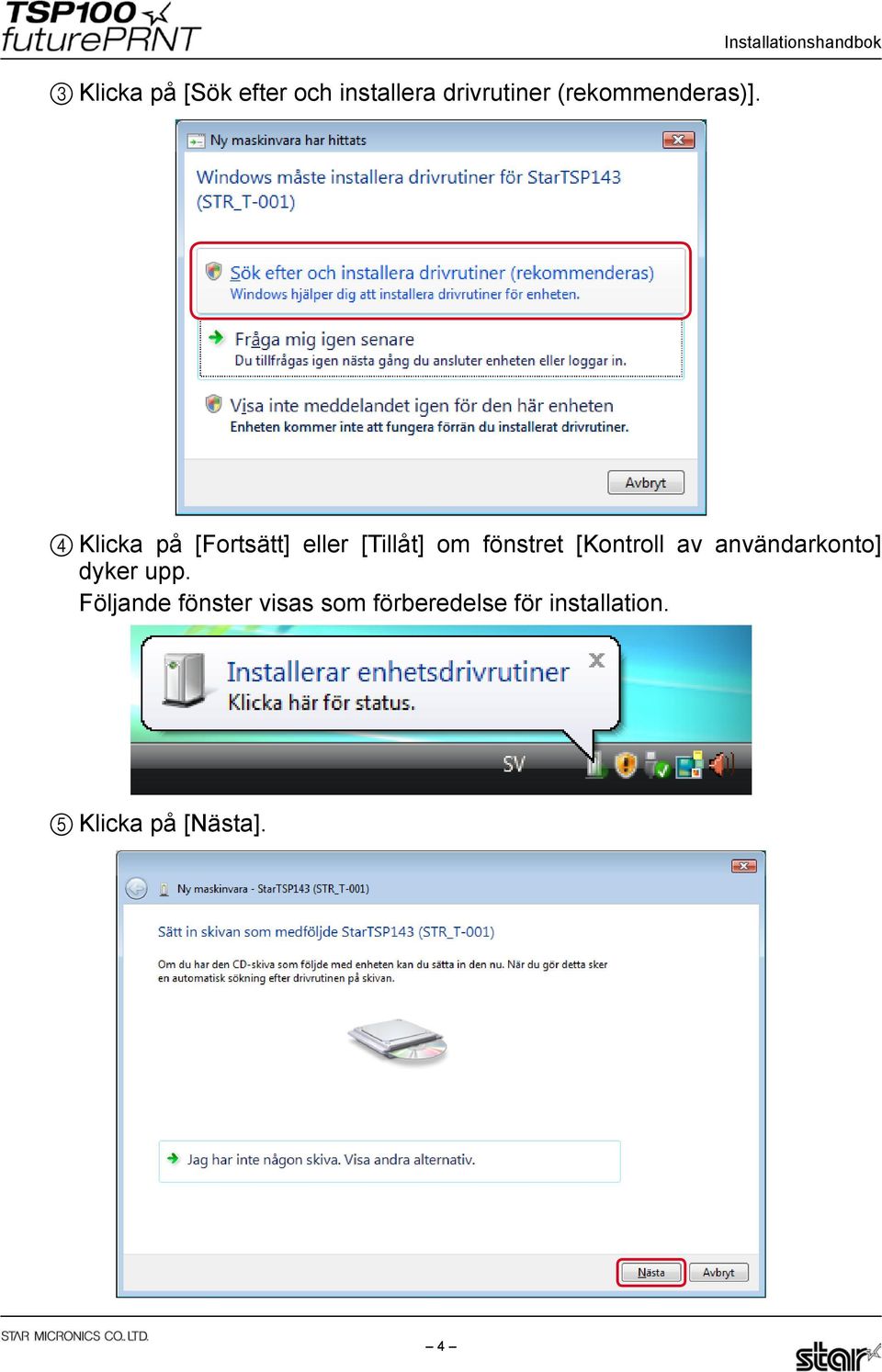

4 3 Klicka på [Sök efter och installera drivrutiner (rekommenderas)]. Installationshandbok 4 Klicka på [Fortsätt] eller [Tillåt] om fönstret [Kontroll av användarkonto] dyker upp. Följande fönster visas som förberedelse för installation. 5 Klicka på [Nästa].

5 6 Installationen startar. 7 Följande fönster visas när installationen är klar. Klicka på [Stäng].

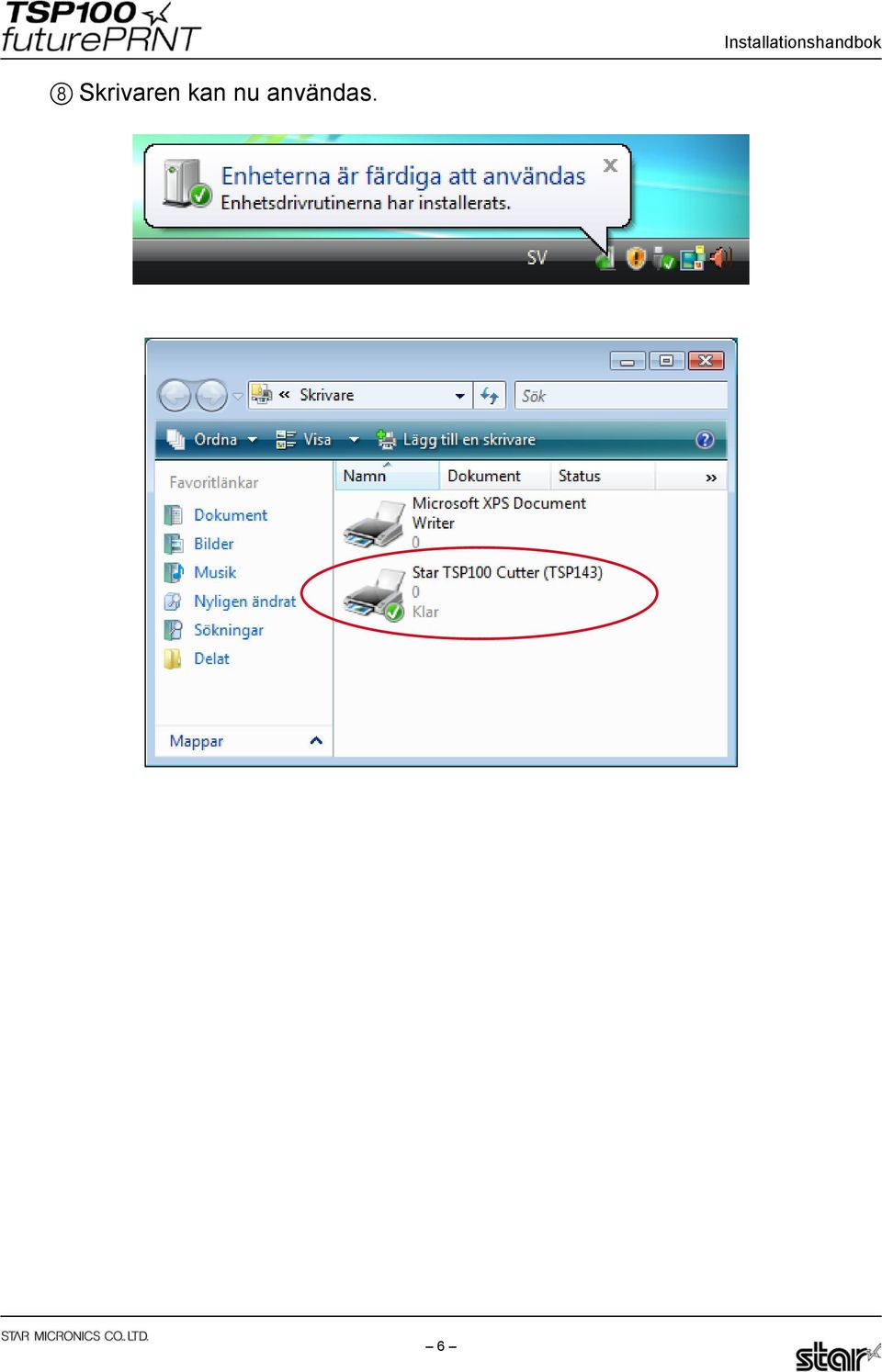

6 8 Skrivaren kan nu användas.

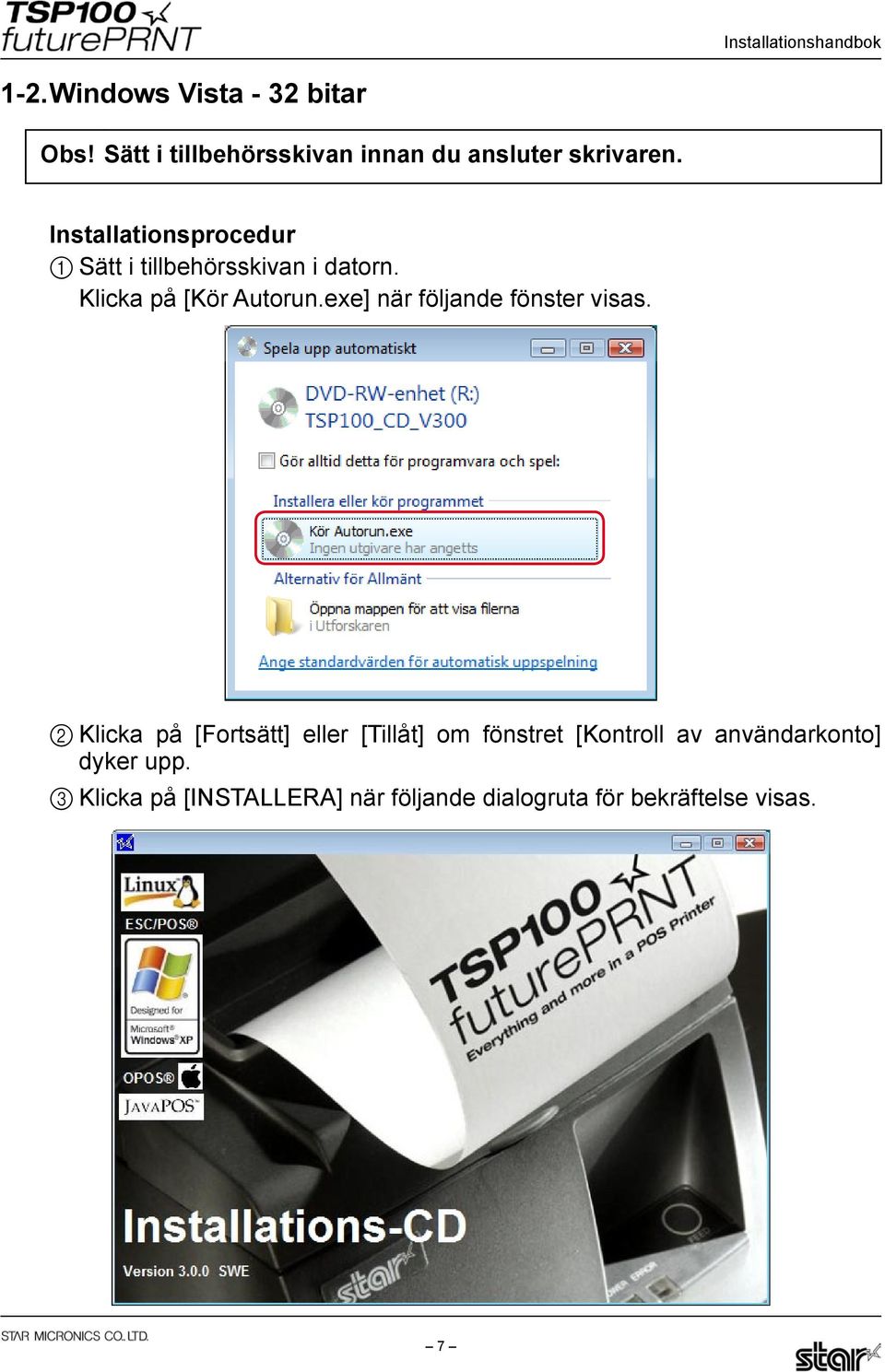

7 1-2. Windows Vista - 32 bitar Obs! Sätt i tillbehörsskivan innan du ansluter skrivaren. Installationsprocedur 1 Sätt i tillbehörsskivan i datorn. Klicka på [Kör Autorun.exe] när följande fönster visas. 2 Klicka på [Fortsätt] eller [Tillåt] om fönstret [Kontroll av användarkonto] dyker upp. 3 Klicka på [Installera] när följande dialogruta för bekräftelse visas.

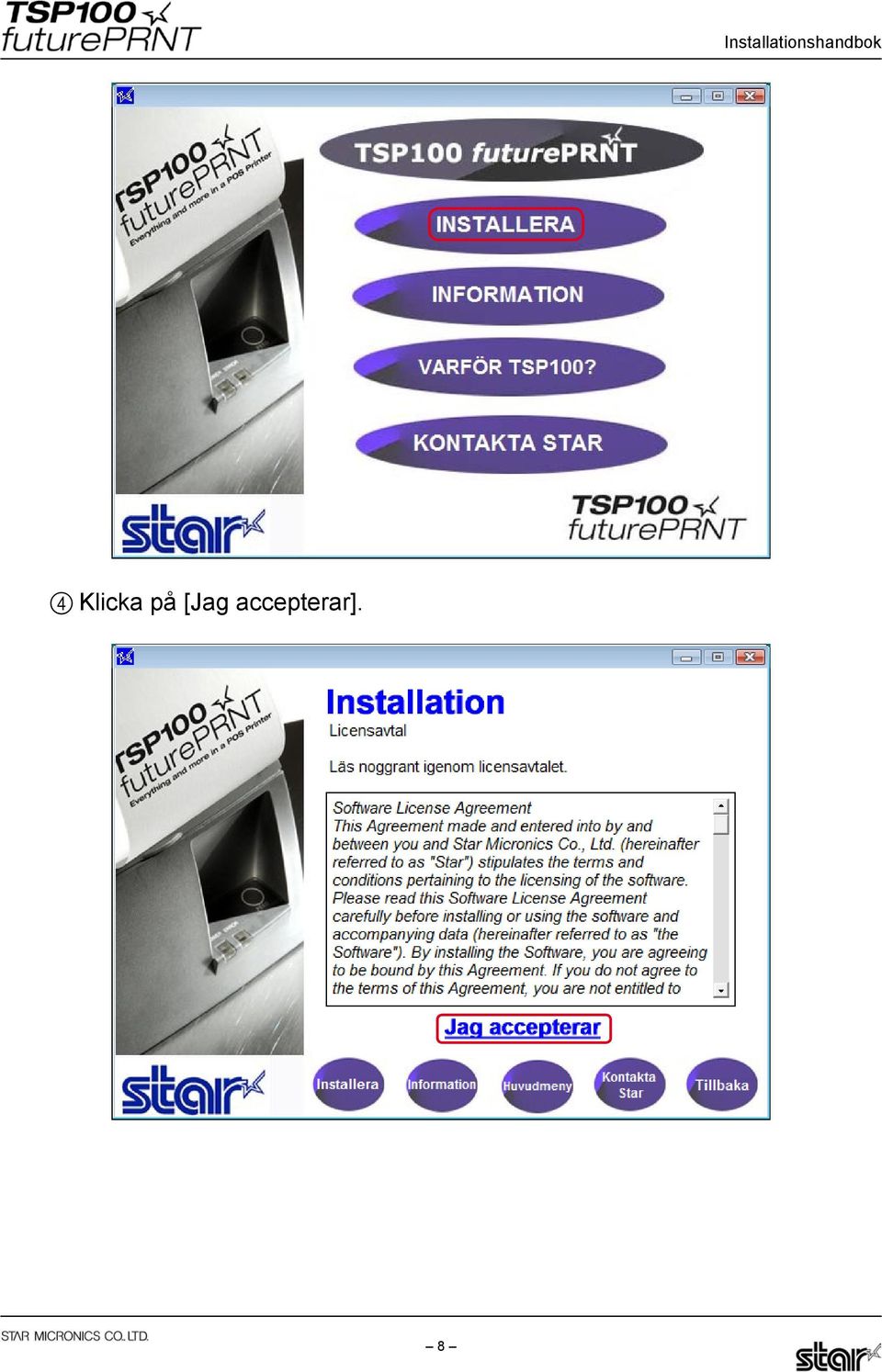

8 4 Klicka på [Jag accepterar].

9 5 Följande fönster visas och guiden förbereder för installationsstart. Installationshandbok 6 Klicka på [Nästa].

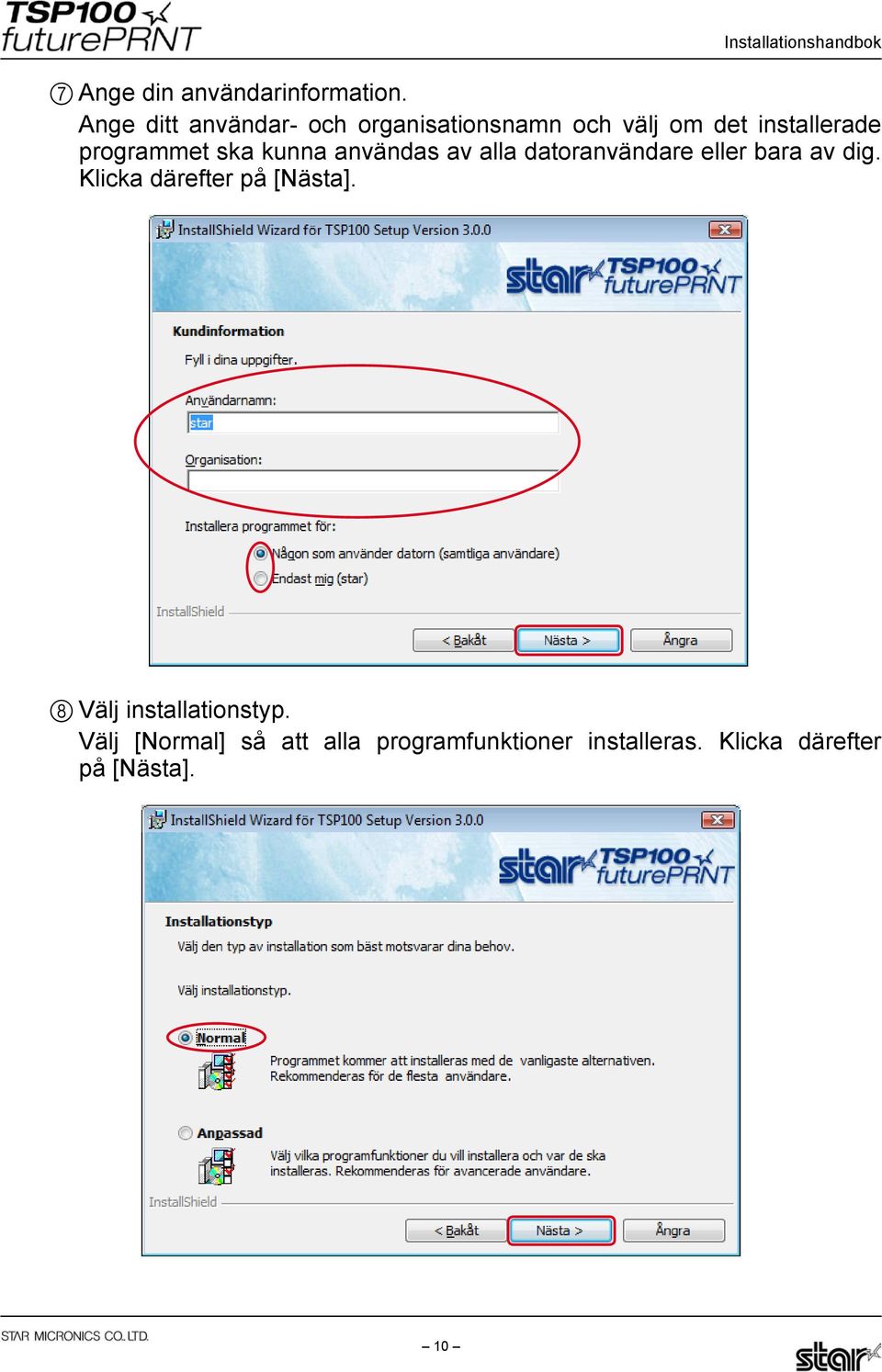

10 7 Ange din användarinformation. Ange ditt användar- och organisationsnamn och välj om det installerade programmet ska kunna användas av alla datoranvändare eller bara av dig. Klicka därefter på [Nästa]. 8 Välj installationstyp. Välj [Normal] så att alla programfunktioner installeras. Klicka därefter på [Nästa]. 10

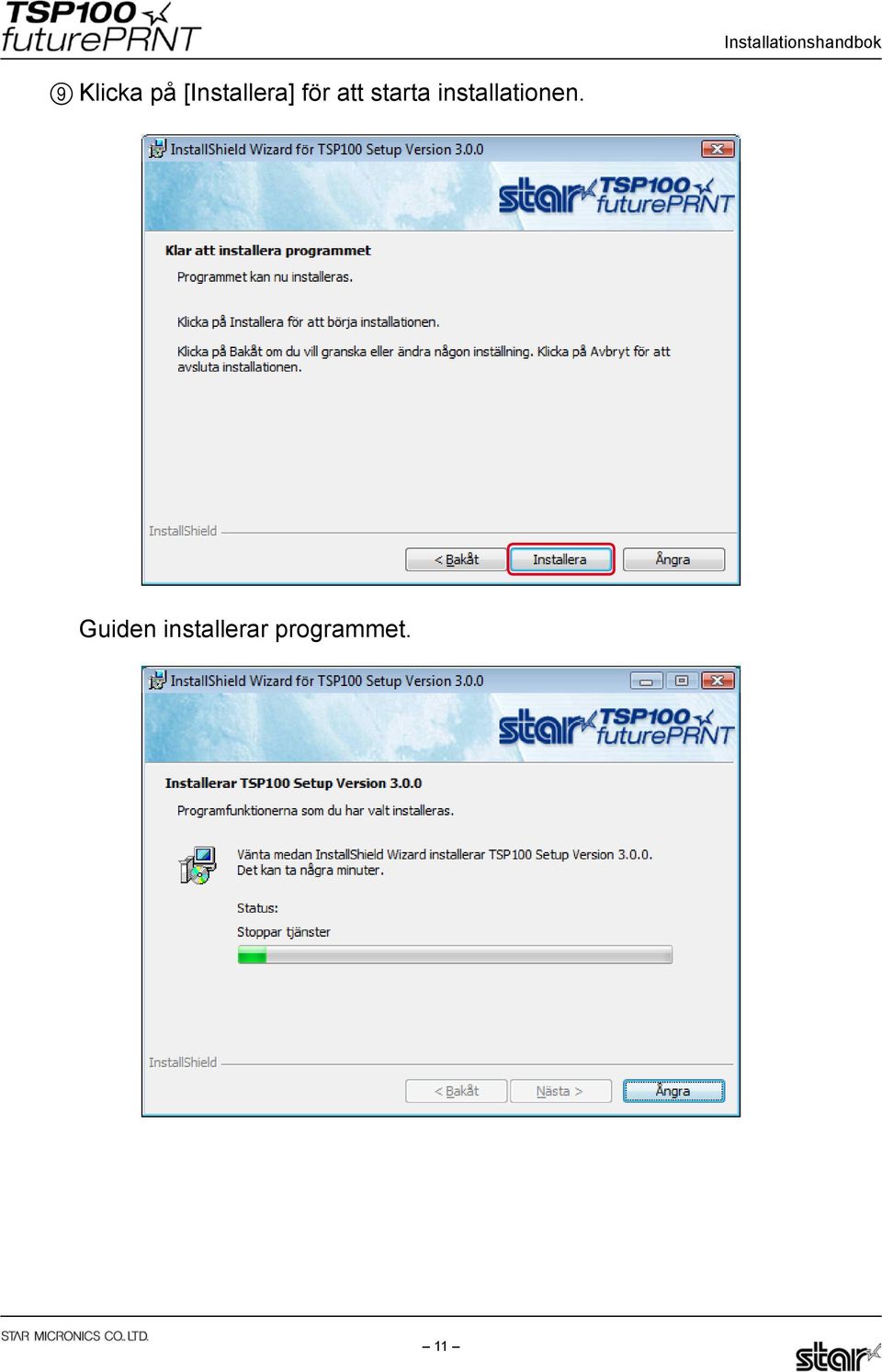

11 9 Klicka på [Installera] för att starta installationen. Guiden installerar programmet. 11

12 0 Om fönstret Windows-säkerhet nedan dyker upp, klickar du på [Installera drivrutinen ändå] så att installationen fortsätter. A När installationen är klar visas följande fönster. Stäng fönstret genom att klicka på [Slutför]. 12

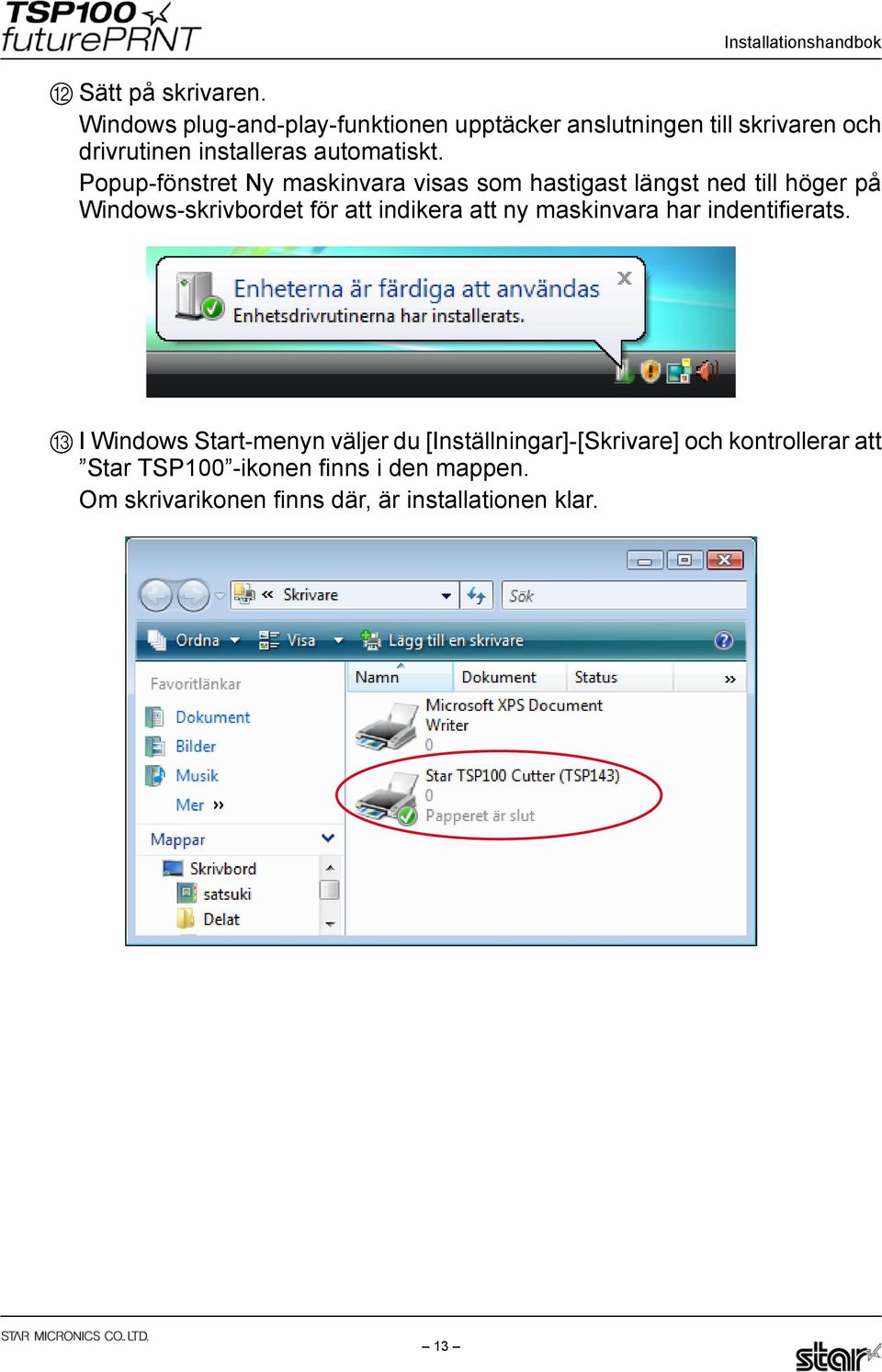

13 B Sätt på skrivaren. Windows plug-and-play-funktionen upptäcker anslutningen till skrivaren och drivrutinen installeras automatiskt. Popup-fönstret Ny maskinvara visas som hastigast längst ned till höger på Windows-skrivbordet för att indikera att ny maskinvara har indentifierats. C I Windows Start-menyn väljer du [Inställningar]-[Skrivare] och kontrollerar att Star TSP100 -ikonen finns i den mappen. Om skrivarikonen finns där, är installationen klar. 13

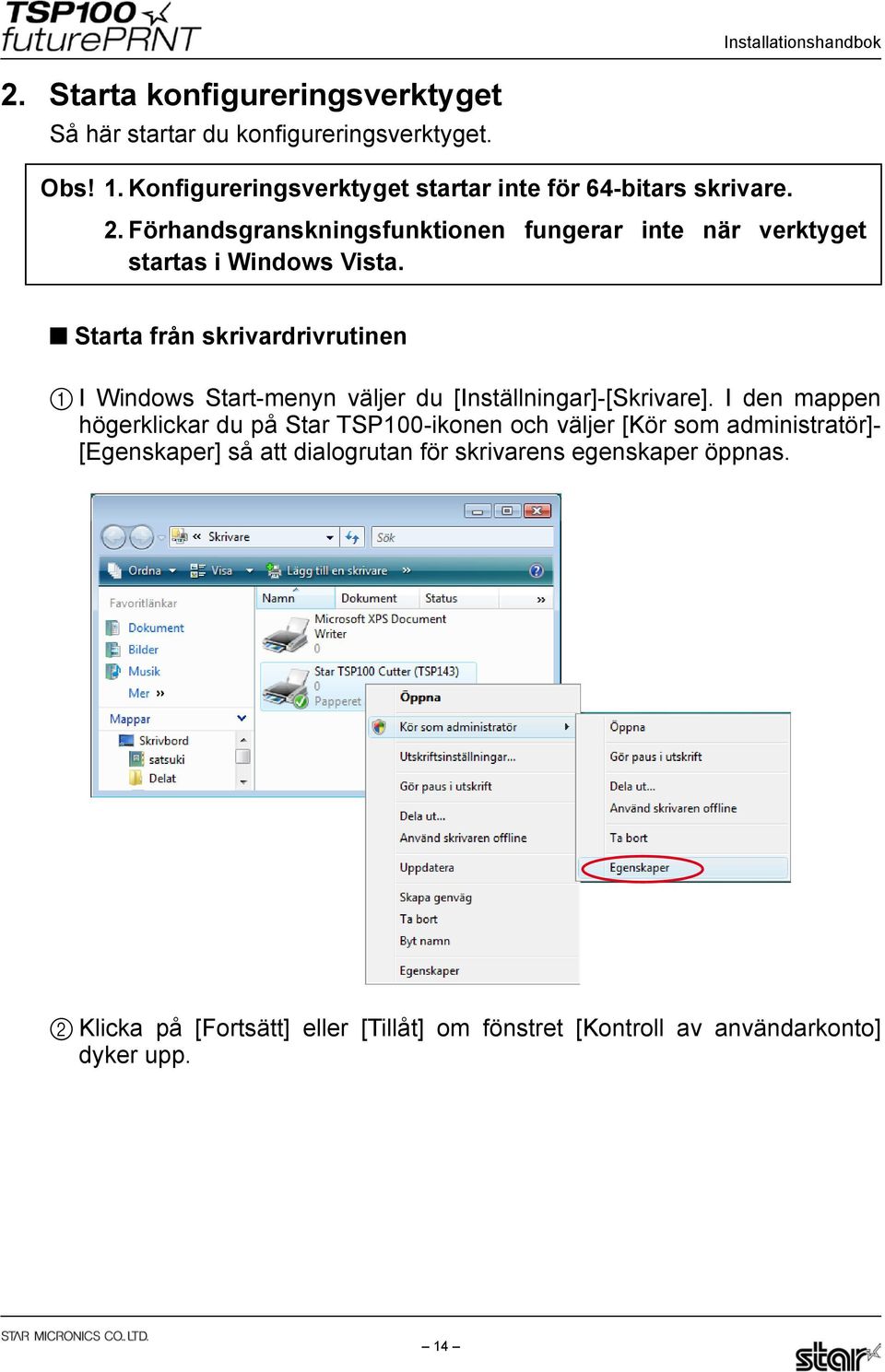

14 2. Starta konfigureringsverktyget Så här startar du konfigureringsverktyget. Obs! 1. Konfigureringsverktyget startar inte för 64-bitars skrivare. 2. Förhandsgranskningsfunktionen fungerar inte när verktyget startas i Windows Vista. n Starta från skrivardrivrutinen 1 I Windows Start-menyn väljer du [Inställningar]-[Skrivare]. I den mappen högerklickar du på Star TSP100-ikonen och väljer [Kör som administratör]- [Egenskaper] så att dialogrutan för skrivarens egenskaper öppnas. 2 Klicka på [Fortsätt] eller [Tillåt] om fönstret [Kontroll av användarkonto] dyker upp. 14

15 3 Klicka på fliken [TSP Config]. 4 Klicka på [Launch Configuration Application]. 5 Konfigureringsverktyget startar. 15

16 n Starta från Start-menyn 1 I Windows Start-menyn väljer du [Program]-[StarMicronics]-[Star TSP100]- [Konfigureringsverktyg]. Högerklicka på [Konfigureringsverktyg] och välj [Kör som administratör]. 2 Konfigureringsverktyget startar. Obs! Det går att starta TSP100:s konfigureringsverktyg utan att välja [Kör som administratör], men då fungerar inte verktyget korrekt. Använd ovanstående procedurer för att starta TSP100:s konfigureringsverktyg på rätt sätt. 16

17 3. Avinstallation 3-1. Windows Vista - 64 bitar Installationshandbok Procedurer för avinstallation (64 bitar) 1 I Windows Start-menyn väljer du [Inställningar]-[Skrivare] så att mappen Skrivare öppnas. I den mappen högerklickar du på TSP100-ikonen och väljer [Ta bort] för att ta bort skrivaren. 2 Klicka på [Ja] när följande dialogruta för bekräftelse visas. 17

18 3 Klicka på [Stäng]. 4 Högerklicka på ett tomt område i skrivarmappen och välj [Kör som administratör] och [Serveregenskaper]. 5 Klicka på [Fortsätt] eller [Tillåt] om fönstret [Kontroll av användarkonto] dyker upp. 18

19 6 Fönstret Egenskaper för Utskriftsserver dyker upp. Klicka på fliken [Drivrutiner]. Markera [Star TSP100] och klicka därefter på [Ta bort]. 7 Fönstret Ta bort drivrutin och paket dyker upp. Välj [Ta bort drivrutinen och drivrutinspaketet] och klicka därefter på [OK]. 19

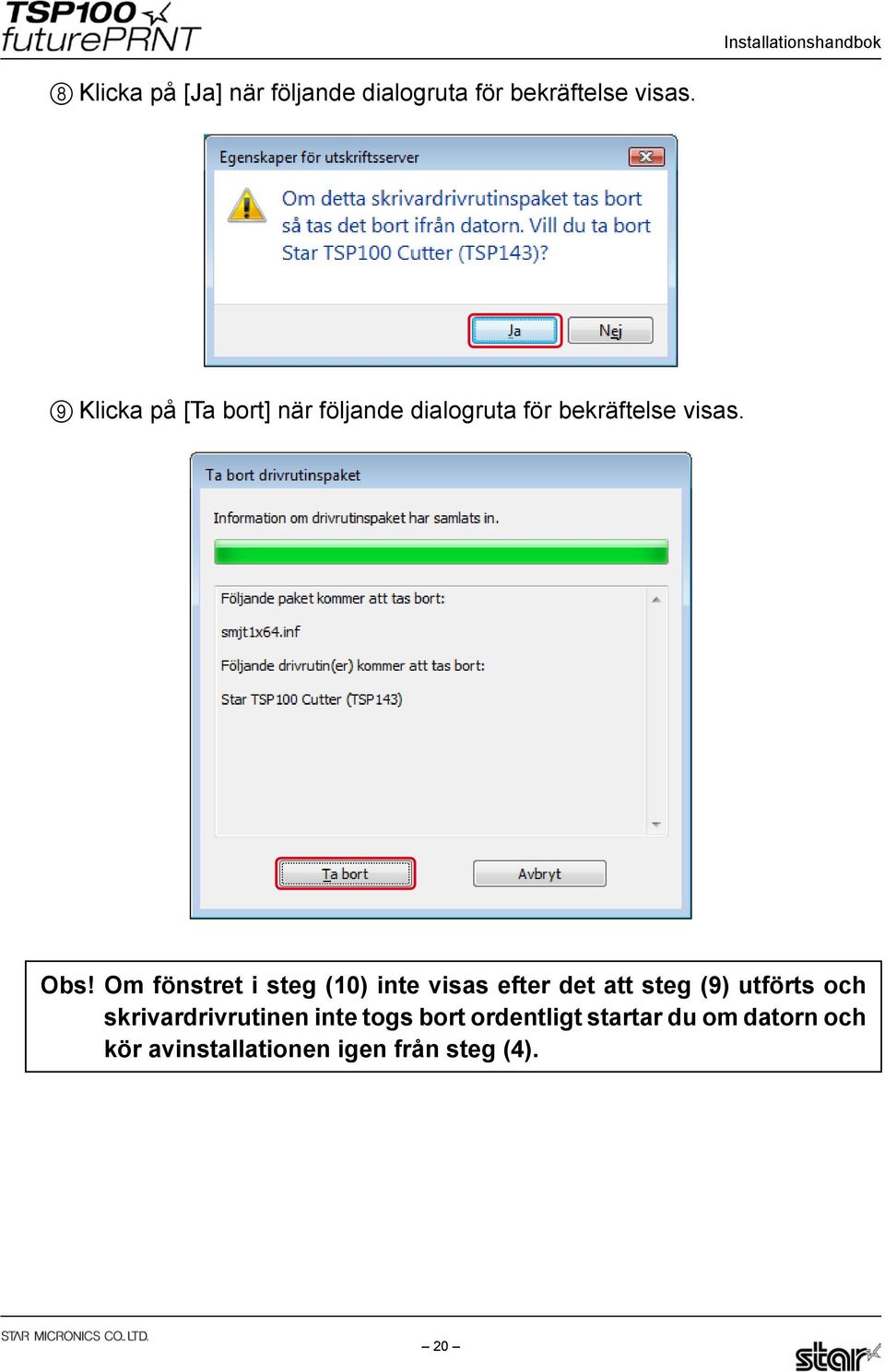

20 8 Klicka på [Ja] när följande dialogruta för bekräftelse visas. 9 Klicka på [Ta bort] när följande dialogruta för bekräftelse visas. Obs! Om fönstret i steg (10) inte visas efter det att steg (9) utförts och skrivardrivrutinen inte togs bort ordentligt startar du om datorn och kör avinstallationen igen från steg (4). 20

21 0 Fönstret nedan visas när avinstallationen är klar. Klicka på [OK]. Installationshandbok A Om Star TSP100 -skrivarikonen tagits bort från fönstret Egenskaper för Utskriftsserver, har avinstallationen slutförts korrekt. Stäng mappen genom att klicka på [Stäng]. B Detta slutför avinstallationen av skrivardrivrutinen. 21

22 3-2. Windows Vista - 32 bitar Procedurer för avinstallation (32 bitar) 1 I Windows Start-menyn väljer du [Program]-[Star Micronics]-[Star TSP100] [Avinstallera]. Högerklicka på [Avinstallera] och välj [Kör som administratör]. 2 Klicka på [Fortsätt] eller [Tillåt] om fönstret [Kontroll av användarkonto] dyker upp. 3 Klicka på [Ja] när följande dialogruta för bekräftelse visas. 22

23 4 All TSP100-programvara tas bort från datorn. 5 Detta slutför avinstallationen av skrivardrivrutinen. 23

24 4. Revisionshistorik Rev. nr. Datum Ändringar Rev. 3.0 Jun Första upplaga ELECTRONIC PRODUCTS DIVISION. 536, Nanatsushinya, Shimizu-ku, Shizuoka Tel (Direktnummer till försäljningsavdelningen) 24
