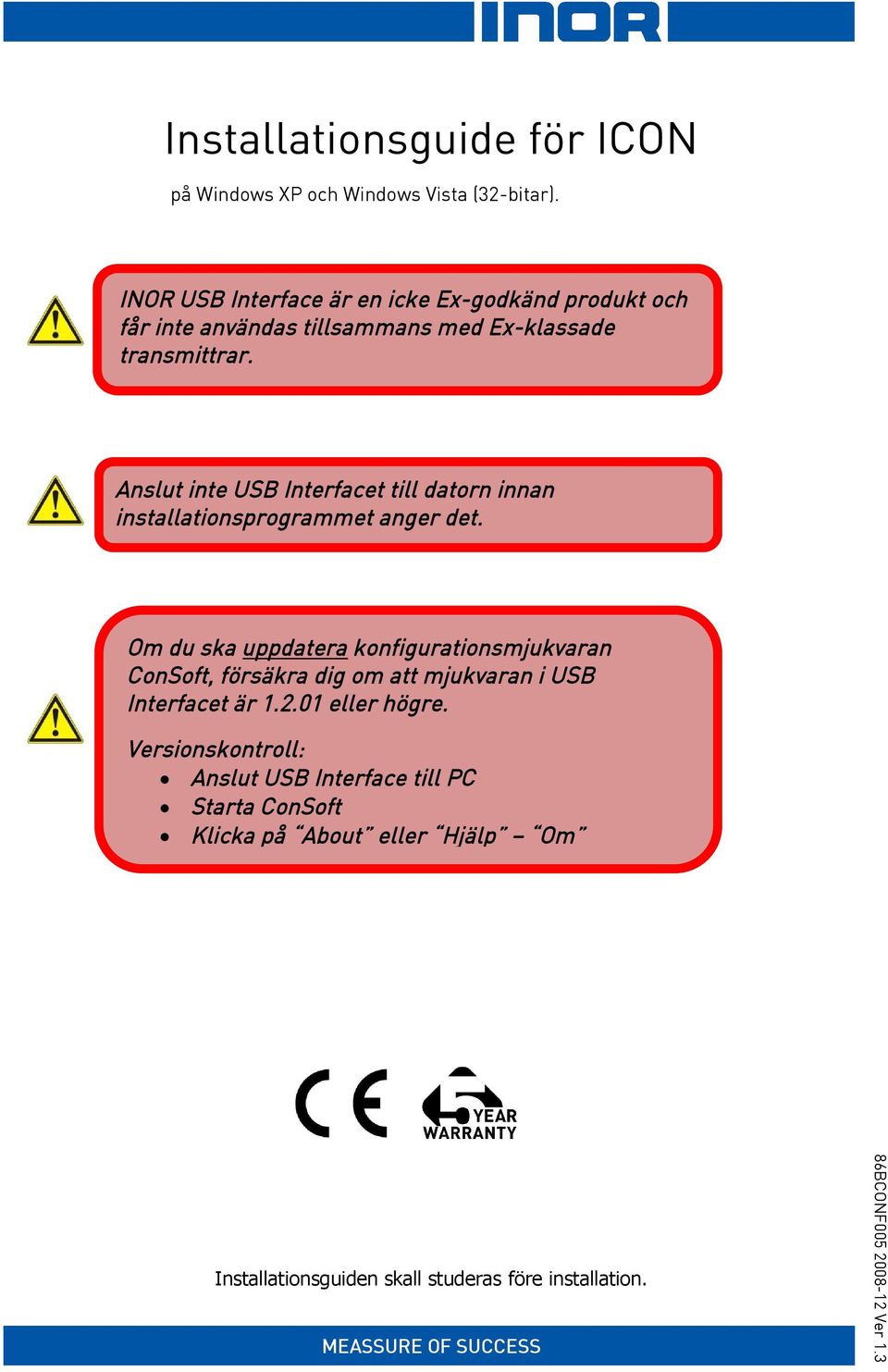

Installationsguide för ICON

Transkript

1 på Windows XP och Windows Vista (32-bitar). INOR USB Interface är en icke Ex-godkänd produkt och får inte användas tillsammans med Ex-klassade transmittrar. Anslut inte USB Interfacet till datorn innan installationsprogrammet anger det. Om du ska uppdatera konfigurationsmjukvaran ConSoft, försäkra dig om att mjukvaran i USB Interfacet är eller högre. Versionskontroll: Anslut USB Interface till PC Starta ConSoft Klicka på About eller Hjälp Om S Installationsguiden skall studeras före installation. MEASSURE OF SUCCESS 86BCONF Ver 1.3

2 Innehåll Innehåll. 1. Öppna INOR Setup Meny (XP) Öppna INOR Setup Meny (Vista) Installera drivrutiner för USB Interface,(XP) Installera drivrutiner för USB Interface,(Vista) Installera konfigurationsprogrammet ConSoft Installation av externa konfigureringsprogram Felsökning

3 Öppna INOR Setup Meny (XP) 1. Öppna INOR Setup Meny. Windows XP 1.1. För mjukvara och drivrutiner placerade på ett USB-minne Anslut USB-minnet till en ledig USB-port på datorn. Första gången USB-minnet är ansutet till datorn kommer det att automatiskt installeras. Ett meddelande visas nere till höger på skärmen. Bara vänta under installationen Vänta några sekunder tills en meny som frågar vilken åtgärd som ska utföras på den flyttbara disken visas på skärmen. Se bild Välj Start INOR setup och klicka [OK]. INOR Setup Meny startar och visas enligt bild Bild Bild För mjukvara och drivrutiner nerladdade från När mjukvaran laddas ner från hemsidan fås först ett val om man vill köra eller spara filen. Väljer du [Kör], så startar installationsprocessen direkt efter att nerladdningen är klar. Om du vill spara filerna till datorn först och sedan installera dem, klickar du på [Spara]. Dubbelklicka på den nerladdade filen så startar installationsprocessen. Beroende på inställningarna i Windows kan en säkerhetsvarning visas om att Utgivaren kunde inte verifieras, klicka [Kör] Filerna packas upp och därefter visas INOR Setup Meny enligt bild

4 Öppna INOR Setup Meny (Vista) 2. Öppna INOR Setup Meny. Windows Vista (32-bitar) 2.1. För mjukvara och drivrutiner placerade på ett USB-minne Anslut USB-minnet till en ledig USB-port på datorn. Första gången USB-minnet är ansutet till datorn kommer det att automatiskt installeras. Ett meddelande visas nere till höger på skärmen. Bara vänta under installationen Om Vill du skanna och åtgärda Flyttbar disk? dialogrutan visas, välj Skanna och åtgärda (rekommenderas). Klicka sedan på [Start]. Koppla bort USB-minnet från datorn och anslut det sedan igen En meny som frågar vilken åtgärd som ska utföras på den flyttbara disken visas på skärmen. Klicka på Start INOR setup. 4

5 Öppna INOR Setup Meny (Vista) Beroende på säkerhetsinställningarna i Windows kan dialogrutan Kontroll av användarkonto visas. Klicka på Tillåt INOR Setup Menu visas. 5

6 Öppna INOR Setup Meny (Vista) 2.2. För mjukvara och drivrutiner nerladdade från När mjukvaran laddas ner från hemsidan fås först ett val om man vill köra eller spara filen. Väljer du [Kör], så startar installationsprocessen direkt efter att nerladdningen är klar. Om du vill spara filerna till datorn först och sedan installera dem, klickar du på [Spara]. Dubbelklicka på den nerladdade filen så startar installationsprocessen. Beroende på säkerhetsinställningarna i Windows kan dialogrutan Kontroll av användarkonto visas. Klicka på Tillåt Filerna packas upp och därefter visas INOR Setup Meny. 6

7 Installera drivrutiner för USB Interface (XP) 3. Installera drivrutiner för USB-Interface. Windows XP USB-Interfacet ska inte vara anslutet till datorn Klicka på Install USB Interface drivers från INOR Setup Meny Om inte.net Framework finns installerat på datorn måste detta installeras. Följande dialogruta visas då, klicka på [Accept]. Finns redan Microsoft.NET Framework installerat på datorn fortsätter installationen på punkt

8 Installationguide för ICON Installera drivrutiner för USB Interface (XP) Följande dialogruta visas. Klicka [Install] Installationen av.net Framework startar. När.NET installationen är klar fortsätter installationsprocessen på punkt Följande dialogruta visas. Klicka [Install] Följande dialogruta visas. Anslut nu USB-Interfacet till en ledig USB-port på datorn. Bild 1. (Om drivrutinerna redan är installerade visas dialogruta enligt bild 1. Välj Repair USB Interface, klicka på [Finish]. Installationen slutförs nu enligt punkt 3.13.) 8

9 Installationguide för ICON Installera drivrutiner för USB Interface (XP) 3.4. Ett popup-fönster visas nere i höger hörn av skrivbordet. Vänta på att fönstret försvinner och att Guiden Ny maskinvara startar. Välj Nej, inte den här gången och klicka på [Nästa] Välj Installera programvaran automatiskt (rekommenderas) och klicka på [Nästa] Beroende på inställningarna i Windows kan en kompatibilitetsvarning visas. Klicka på [Fortsätt ändå]. 9

10 Installationguide för ICON Installera drivrutiner för USB Interface (XP) 3.7. Följande dialogruta visas medan drivrutiner installeras När drivrutiner är installerade visas följand dialogruta. Klicka på [Slutför]. Koppla inte ur USB-Interfacet. Installationen har bara kommit till hälften Ett popup-fönster visas nere i höger hörn av skrivbordet. Vänta på att fönstret försvinner och att Guiden Ny maskinvara startar igen. Välj Nej, inte den här gången och klicka på [Nästa]. 10

11 Installationguide för ICON Installera drivrutiner för USB Interface (XP) Välj Installera programvaran automatiskt (rekommenderas) och klicka på [Nästa] Beroende på inställningarna i Windows kan en kompatibilitetsvarning visas. Klicka på [Fortsätt ändå] Följande dialogruta visas medan drivrutiner installeras. 11

12 Installationguide för ICON Installera drivrutiner för USB Interface (XP) Vänta på Installation Complete dialogrutan, klicka på [Close] Följande dialogruta visas, klicka på [Slutför] En popup-fönster visas nere i höger hörn av skrivbordet som talar om att den nya maskinvaran har installerats och är klar att användas Drivrutinerna är nu helt installerade och INOR Setup Meny visas. 12

13 Installera drivrutiner för USB Interface (Vista) 4. Installera drivrutiner för USB-Interface. Windows Vista (32-bitar) USB-Interfacet ska inte vara anslutet till datorn Klicka på Install USB Interface drivers på INOR Setup Meny Följande dialogruta visas. Klicka [Install] Följande dialogruta visas. Anslut nu USB-Interfacet till en ledig USB-port på datorn. (Om drivrutinerna redan är installerade visas dialogruta enligt bild 2. Välj Repair USB Interface, klicka på [Finish]. Installationen slutförs nu enligt punkt Bild 2 13

14 Installera drivrutiner för USB Interface (Vista) 4.4. En ny icon visas nere i höger hörn av skärmen och Windows Ny maskinvara har hittats visas. Klicka på Sök efter och installera drivrutiner (rekommenderas) Beroende på säkerhetsinställningarna i Windows kan dialogrutan Kontroll av användarkonto visas. Om så, klicka på [Fortsätt] Ett popup-fönster visas nere i höger hörn av skrivbordet. Vänta en liten stund medan drivrutinen installeras Följande dialogruta visas med varning att det inte gick att verifiera drivrutinens utgivare. Klicka på Installera drivrutinen ändå. 14

15 Installera drivrutiner för USB Interface (Vista) 4.8. Ett nytt Ny maskinvara har hittats fönster visas. Klicka på Sök efter och installera drivrutiner (rekommenderas) Beroende på säkerhetsinställningarna i Windows kan dialogrutan Kontroll av användarkonto visas. Om så, klicka på [Fortsätt] Ett popup-fönster visas nere i höger hörn av skrivbordet. Vänta en liten stund medan drivrutinen installeras Följande dialogruta visas med varning att det inte gick att verifiera drivrutinens utgivare. Klicka på Installera drivrutinen ändå. 15

16 Installera drivrutiner för USB Interface (Vista) När drivrutinerna är installerade visas ett popup-fönster nere i höger hörn av skrivbordet som talar om att Enheterna är färdiga att användas Installationsprogrammet installerar vidare och följande dialog ruta visas När Installation Complete dialogrutan visas är installationen helt klar. Klicka på [Close]. 16

17 Installation av ConSoft 5. Installation av konfigureringsprogrammet ConSoft. OBS! Om du ska uppdatera ConSoft, försäkra dig om att mjukvaran i USB- Interfacet är eller högre. Versionskontroll: Anslut USB-Interfacet till PC, starta ConSoft, välj About eller Hjälp Om Klicka på Install ConSoft på INOR Setup Meny Om inte.net Framework finns installerat på datorn måste detta installeras. Följande dialogruta visas då, klicka på [Accept]. Finns redan Microsoft.NET Framework installerat på datorn fortsätter installationen på punkt Installationen av.net Framework startar. När installationen av.net framework är klar startar ConSoft Setup Wizard. 17

18 Installation av ConSoft 5.2. ConSoft Setup Wizard dialogrutan visas. Klicka på [Next] Installationen fortsätter, klicka på [Next] Bekräfta installationen, klicka på [Next]. 18

19 Installation av ConSoft 5.5. ConSoft installeras Dialogrutan Installation Complete visas när installationen är klar. Klicka på [Close] Tillbaka till INOR Setup Meny. 19

20 Installation av externa konfigurationsprogram 6. Installation av externa konfigureringsprogram. Installation av MinIPAQ Soft, ProfiSoft och IPRO. Följande program måste vara installerade för att konfigurera med ICON. MinIPAQ Soft eller högre för MinIPAQ omvandlare. ProfiSoft eller högre för ProfIPAQ omvandlare. IPRO eller högre för IPAQ omvandlare (förutom IPAQ C/R familjen) Klicka på respektive namn på INOR Setup Meny. Programmen måste installeras i föreslagen default mapp under installationen. Vid installation av MinIPAQ Soft, ProfiSoft and IPRO i Windows Vista visas följande fel. Klicka [Ja] för att fortsätta med installationen. Tidigare versioner av MinIPAQ Soft, ProfiSoft and IPRO skrivs inte över under denna installation om de redan finns installerade på datorn och kan användas för RS232 seriekommunikation tillsammans med IPRO-X eller IPRO off-line kabel För att avsluta INOR Setup Meny, klicka på Exit. 20

21 Felsökning 7. Felsökning Om det inte visas en meny med åtgärder att utföra på Flyttbar disk efter att USB-minnet har anslutits till datorn (som 1.1.). Öppna Den här datorn. En flyttbar disk med en INOR ikon ska finnas där. Öppna den flyttbara disken och kör filen INSTALL.EXE. INOR Setup Meny startar Felmeddelandet USB Interface is not installed. The program will not work visas när man startar ConSoft. Installera drivrutinerna för USB Interfacet Felmeddelandet Det går inte att hitta filen visas när man ska konfigurera omvandlare från ConSoft. Installera det avsedda externa konfigureringsprogrammet (se kapitel 6). 21

22 Felsökning 7.4. Felmeddelande som säger att USB Interfacets hårdvara och/eller mjukvara måste uppdateras visas i ConSoft. Kontakta INOR för att uppdatera USB Interfacet Felmeddelandet An error occurred attempting to install ConSoft. visas vid installation av ConSoft. Det finns redan en nyare version av ConSoft installerad. För att installera den äldre versionen av ConSoft måste den nyare versionen avinstalleras genom Kontrollpanelen Lägg till eller ta bort program Dialogrutan Det här programmet har kanske inte installerats korrekt visas när man lämnar INOR Setup Meny vid användning av Windows Vista. Meddelandet kan ignoreras, klicka på Det här programmet är korrekt installerat. 22
