1 Installationsguide, Marvin Midi Server 1 Ändringsinformation Marvin Midi Server Inledning Förutsättningar för en framgångsrik installation Kort om installationen Krav på PC-prestanda Leveransinnehåll Installation av Microsoft IIS Allmänt Installera Microsoft Internet Information Server (IIS) För Windows 2000(IIS 5) För Windows XP: För Windows Server 2003 (IIS 6) För Vista, Windows 7 (IIS 7) För Windows Server 2008 ( IIS 7) Installation av MySQL Installera MySQL Server Installera MySQL ODBC drivrutin Installera Marvin Midi Server Konfiguration av Systemadministration Inställningar i Microsoft IIS 5 eller 6 (WIN2000, XP eller WIN2003) Inställningar i Microsoft IIS 7 (Vista & Windows 7) Kontrollera installationen Återställning av signatur och lösenord (27)

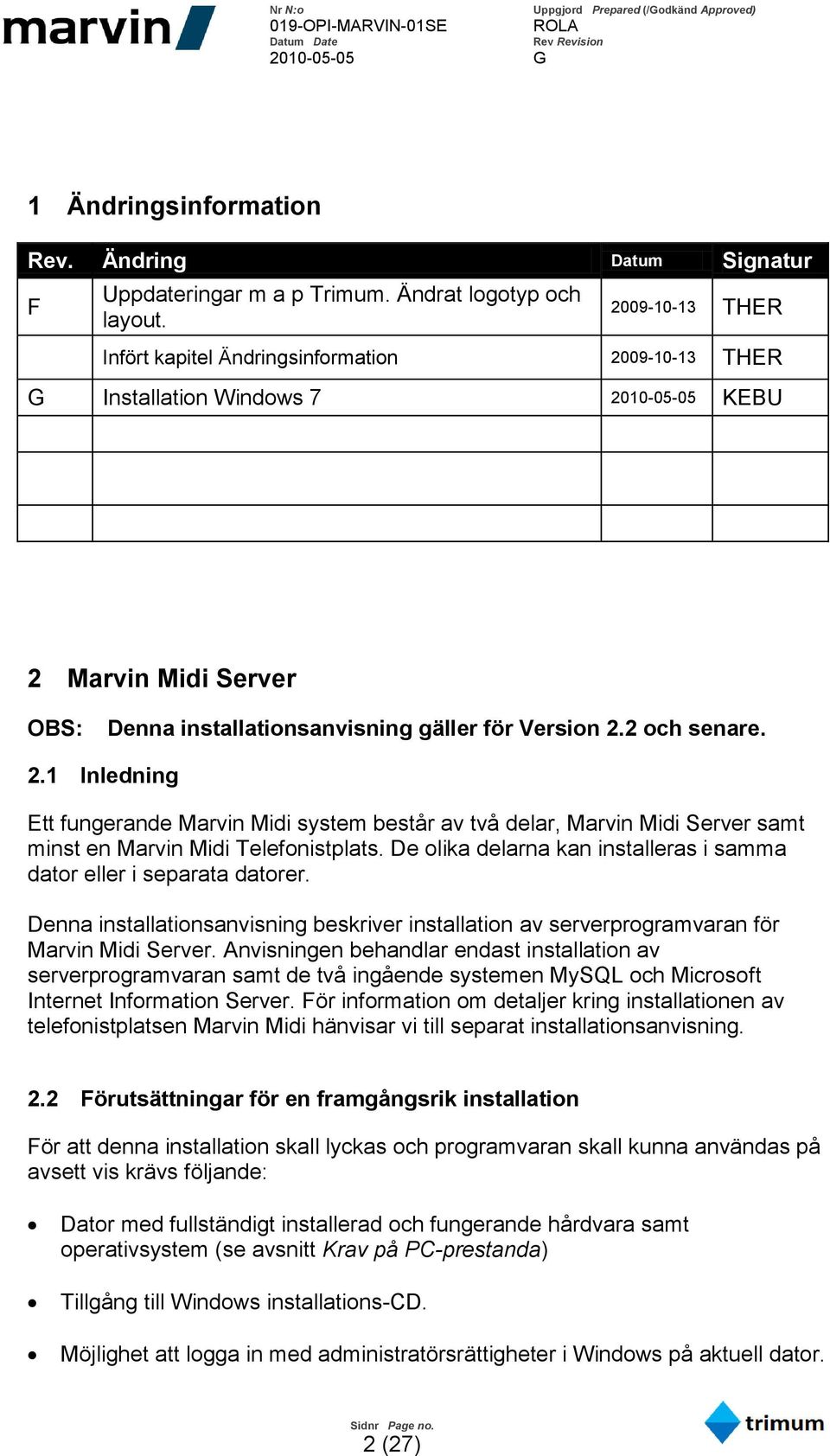

2 1 Ändringsinformation Rev. Ändring Datum Signatur F Uppdateringar m a p Trimum. Ändrat logotyp och layout THER Infört kapitel Ändringsinformation THER G Installation Windows KEBU 2 Marvin Midi Server OBS: Denna installationsanvisning gäller för Version 2.2 och senare. 2.1 Inledning Ett fungerande Marvin Midi system består av två delar, Marvin Midi Server samt minst en Marvin Midi Telefonistplats. De olika delarna kan installeras i samma dator eller i separata datorer. Denna installationsanvisning beskriver installation av serverprogramvaran för Marvin Midi Server. Anvisningen behandlar endast installation av serverprogramvaran samt de två ingående systemen MySQL och Microsoft Internet Information Server. För information om detaljer kring installationen av telefonistplatsen Marvin Midi hänvisar vi till separat installationsanvisning. 2.2 Förutsättningar för en framgångsrik installation För att denna installation skall lyckas och programvaran skall kunna användas på avsett vis krävs följande: Dator med fullständigt installerad och fungerande hårdvara samt operativsystem (se avsnitt Krav på PC-prestanda) Tillgång till Windows installations-cd. Möjlighet att logga in med administratörsrättigheter i Windows på aktuell dator. 2 (27)

3 Programmen som installeras kommer att kommunicera via nätverket. Av den anledningen måste Windows brandvägg vara avstängd eller konfigureras för att tillåta marvinprogrammen att använda nätverket. 2.3 Kort om installationen Installationen av serverprogramvaran kommer att skapa en katalog på din hårddisk i vilken programmet placeras. Några programfiler kommer dessutom att placeras i Windows-katalogen. För att utföra installationen bör du ha goda kunskaper om Windows. De olika installationsmomenten måste genomföras i den ordning som de beskrivs i anvisningen. 2.4 Krav på PC-prestanda För att Marvin Midi Server skall fungera tillfredsställande måste vissa minimikrav uppfyllas för den dator skall användas. Dessa krav finns i dokumentet 022-FS- MARVIN Platform requirements under avsnittet Marvin Enterprise, Corporate server, som är inkluderat på CD-skivan. Observera att kraven gäller för installation av Marvin Midi Server. Skall datorn dessutom innehålla telefonistplats måste ytterligare hårdvara såsom t ex ISDN-kort finnas installerad. OBS: Marvin Midi Server fungerar för närvarande inte under 64 bitars versioner av Windows 2.5 Leveransinnehåll Programvaran för Marvin Midi Server levereras på CD-ROM. Skivan är märkt Marvin Midi Server och innehåller följande programvara och dokumentation: Marvin Midi Serverprogramvara MySQL server och ODBC drivrutin. Installationsanvisning för Marvin Midi Server (denna) Anvisning för hantering av Systemadministration Midi Övriga administrativa dokument 3 (27)

4 3 Installation av Microsoft IIS 3.1 Allmänt För att Marvin Midi Server skall fungera krävs det att Microsoft Internet Informations Server (IIS) är installerad i datorn. Om IIS finns installerat på datorn inklusive stöd för ASP, kan du gå vidare med installation av MySQL som finns beskrivet i nästa kapitel. För att lägga till Microsoft Information Server kan Windows installations-cd komma att krävas. 3.2 Installera Microsoft Internet Information Server (IIS) För att installationen av MS IIS skall kunna utföras måste du vara inloggad som administratör i Windows. Nedan visas installationerna i engelskspråkig Windows. Beroende av operativsystem installeras olika versioner av IIS och installationen skiljer sig något mellan versionerna För Windows 2000(IIS 5) Börja med att öppna Windows kontrollpanel (Control Panel). Öppna Add/Remove Programs och klicka på Add/remove Windows Components. Markera Internet Information Services (IIS) och tryck på Next för att starta installationen. Följ anvisningarna i de följande dialogerna. 4 (27)

5 3.2.2 För Windows XP: Börja med att öppna Windows kontrollpanel (Control Panel). Öppna Add/Remove Programs och klicka på Add/remove Windows Components. Markera Internet Information Services (IIS). Klicka på Details och se till att Common Files, Internet Information Services Snap- In och World Wide Web Services är valda. Tryck OK och följ instruktionerna när installationen startar För Windows Server 2003 (IIS 6) Öppna Add/Remove Programs och klicka på Add/remove Windows Components. Markera Application Server och klicka på knappen Details. I den dialog som öppnas välj till komponenten Internet Information Services och klicka på Details. I den dialog som nu öppnas, se till att Common Files, Internet Information Services Manager och World Wide Web Service är valda. Marker den sistnämnda och klicka på Details. I denna sista dialog måste dessutom Active Server Pages vara vald. 5 (27)

6 Tryck OK för att stänga alla dialoger, Följ instruktionerna när installationen startar. 6 (27)

7 3.2.4 För Vista, Windows 7 (IIS 7) Öppna Programs and Features och klicka på Turn Windows features on or off. Markera Internet Information Services och se till att IIS Management tool är vald i Web Management tools. Välj till ASP och ISAPI Extensions i Application development features. Tryck OK och följ instruktionerna när installationen startar. Installationen av Microsoft Internet Information Server är nu färdig. 7 (27)

8 3.2.5 För Windows Server 2008 ( IIS 7) Installera rollen Web Server (om inte tidigare installerad) genom att från startmenyn välja Computer->Manage>Roles, Välj Add Roles och markera Web Server (IIS) Starta installationen, Markera förutom standardvalen för IIS även tillvalen för ASP och ISAPI under gruppen Application Development Fortsätt installationen genom att acceptera installationsprogrammets förslag till dess att IIS är installerad. 8 (27)

9 4 Installation av MySQL För att Marvin Midi Server skall fungera krävs att MySQL installeras enligt denna anvisning. Programvaran som krävs för detta medföljer i Marvin Midi Server leveransen. MySQL-installationen består av två delar, server och ODBC drivrutin, och detta sker i två steg. 4.1 Installera MySQL Server Lägg i skivan märkt Marvin Midi Server i CD-ROM enheten och vänta tills följande skärm visas: Välj "Installation av MySQL Server" från menyn. Efter några sekunder visas följande dialog: 9 (27)

10 Klicka på Next. En informationsruta visas. Klicka på Next. 10 (27)

11 Ändra installationskatalogen om behov finns, låt den annars vara. Klicka på Next. 11 (27)

12 Välj Typical och klicka på Next. Programfilerna kommer nu kopieras och därefter visas följande dialog. Klicka på Finish. 12 (27)

13 Installationen av MySQL Server är nu slutförd. 4.2 Installera MySQL ODBC drivrutin Lägg i skivan märkt Marvin Midi Server i CD-ROM enheten och vänta tills menyn visas (om den inte redan är startad): Från menyn, välj Installation av MySQL ODBC Efter några sekunder visas följande dialog: Klicka på Continue. Markera MySQL drivrutinen enligt bilden ovan och klicka OK. 13 (27)

14 När denna dialog visas, klicka på Close. Klicka på OK. Installationen av MySQL är nu slutförd. Datorn kan startas om, men det är inte nödvändigt. Forstätt med nästa kapitel som beskriver installationen av Midi Server. 14 (27)

15 5 Installera Marvin Midi Server Om du har följt installationsanvisningen är du nu redo att installera serverprogramvaran för Marvin Midi Server. Innan du startar bör du försäkra dig om att du har installerat följande: Microsoft Internet Information Server enligt tidigare anvisningar. MySQL Server. MySQL ODBC drivrutin Om ovanstående programvaror är installerade kan du gå vidare med installationen av Marvin Midi Server. Lägg i skivan märkt Marvin Midi Server i CD-ROM enheten och välj "Installation av Marvin Midi Server" från huvudmenyn. Följande bild visas efter ett tag: Läs texten och välj sedan "Nästa". Följande bild visas nu: 15 (27)

16 Om datorn har fler än ett nätverk, och du vill begränsa åtkomsten till Midi Server till bara ett av dessa, ange då IP-adressen för detta nätverk. Om du är osäker, lämna fältet blankt. Välj Nästa. Följande dialog visas om MySQL inte installerats i standardkatalogen (C:\Mysql): Ange den katalog där MySQL installerats. Välj Nästa. Du ges nu möjlighet att välja på vilken disk och i vilken katalog som du vill att serverprogramvaran skall hamna. Vi rekommenderar starkt av praktiska skäl att du väljer det alternativ som föreslås. 16 (27)

17 Välj "Nästa". Installation kan nu påbörjas: Välj "Nästa" för att starta installationen. Ett antal filer kopieras nu över från Cd-skivan till hårddisken, detta tar ett tag och en bild liknande följande visas under tiden: 17 (27)

18 Efter filkopieringen kommer ett antal dialogrutor av nedanstående typ att dyka upp på skärmen: Kvittera var och en av dessa rutor när de dyker upp genom att trycka på "OK". Vid skapandet av databaser kommer ett antal kommandofönster att dyka upp med texten Tryck på valfri tangent för att fortsätta. För att stänga dessa, tryck på valfri tangent. Om kopieringen samt övrig installation gick bra kommer följande bild att visas: Välj "Sluta" för att avsluta installationen. 18 (27)

19 Eventuellt kommer installationsprogrammet att föreslå att datorn skall startas om i detta läge. Nedanstående ruta visas i dessa fall: Välj "OK" och vänta på att datorn startas om. Nu är installationen av Marvin Midi Server färdig, för att systemet och programvaran skall fungera korrekt krävs vissa manuella inställningar, dessa finns beskrivna i följande kapitel. 19 (27)

20 6 Konfiguration av Systemadministration 6.1 Inställningar i Microsoft IIS 5 eller 6 (WIN2000, XP eller WIN2003) För att Microsoft Internet Information Server skall fungera korrekt tillsammans med Marvin Midi Server måste viss inställningar göras. Observera att dessa måste utföras även om IIS är installerad i datorn sedan tidigare. Starta "Internet Information Server Manager" från Kontrollpanelen -> Administrativa verktyg -> Internet Service Manager. En skärmbild liknande denna visas (Win 2000): Klicka på datornamnet i vänstra delen av fönstret. En skärmbild liknande nedanstående visas nu: 20 (27)

21 För att skapa en s k virtuell katalog gör enligt följande: Högerklicka på jordgloben märkt "Default WEB Site". Välj "New" och "Virtual Diretory" enligt bilden ovan. En dialogrutan enligt nedan visas: Välj "Next". Följande bild visas nu: Skriv in "Marvin" i fältet "Alias" enligt bilden ovan. Välj sedan "Next" 21 (27)

22 Du skall nu ange var de filer som IIS behöver känna till finns. Ovanstående bild visas om du trycker på "Browse". Välj här katalogen "c:\midi\oms" (Observera att om du har valt att installera Marvin Midi Server i en annan katalog än standardkatalogen C:\Midi, så finner du katalogen Oms under din installationskatalog). Välj sedan OK. Katalogen du valde visas nu i bilden nedan: Om katalogen stämmer välj "Next". 22 (27)

23 Du skall nu sätta upp rättigheterna för den virtuella katalogen, nedanstående bild visas: Markera rättigheter enligt bilden ovan, välj sedan "Next". Den virtuella katalogen "Marvin" är nu skapad och följande bild visas: Välj "Finish" för att avsluta. 23 (27)

24 För att Marvin Midi Server skall fungera korrekt tillsammans med Internet Information Server måste ytterligare några inställningar göras. Inställningarna görs från "Internet Information Server Manager" som bör vara startad redan. Högerklicka på den virtuella katalogen "Marvin" och välj "Properties" från menyn enligt bilden ovan. Följande bild visas: 24 (27)

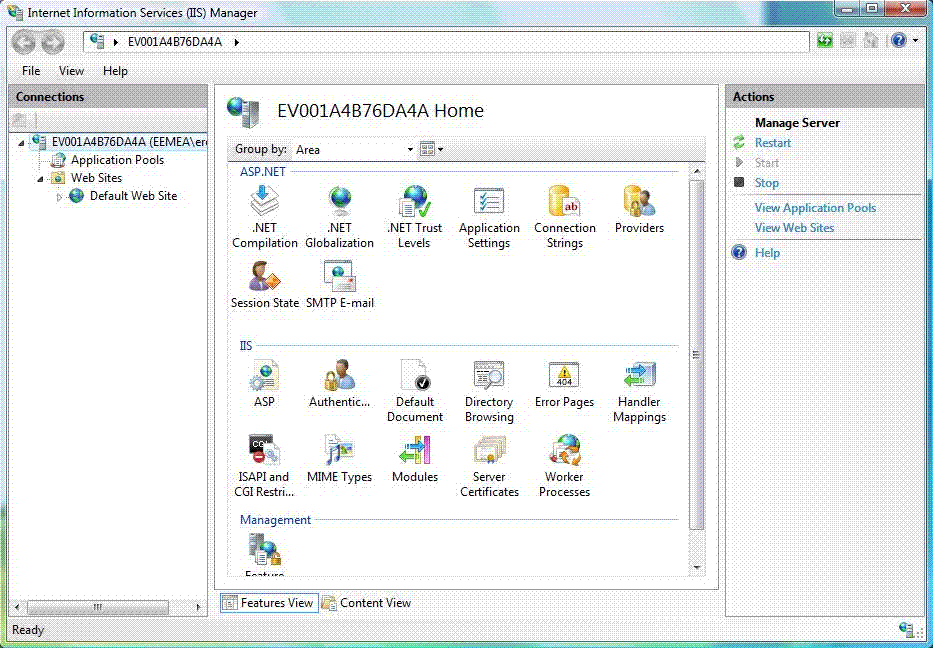

25 Välj "High (Isolated)" från listan vid "Application Protection" enligt bilden ovan. För Win2003,under Web Service Extensions ska typen Active Server Pages göras tillåten om inte detta redan är fallet. Avsluta med OK. Avsluta sedan "Internet Information Server Manager" genom att stänga fönstret. 6.2 Inställningar i Microsoft IIS 7 (Vista & Windows 7) Starta "Internet Information Server Manager" från Kontrollpanelen -> Administrativa verktyg -> Internet Service Manager. En skärmbild liknande denna visas: Markera Default Web Site i vänstra listen och högerklicka med musen. 25 (27)

26 I menyn som visas välj alternativet Add Virtual Directory. Följande dialog visar sig: Ange Alias som Marvin och skriv in eller sök fram mappen Oms där marvin server installerades. Klicka OK för att spara inställningen. Konfigurationen av IIS är nu klar och dess Manager kan stängas. 6.3 Kontrollera installationen Installationen av Marvin Midi Server är nu klar. För att kontrollera att systemet fungerar bör du starta om datorn och sedan öppna en browser och ange adressen enligt bilden nedan. Om inställningsverktyget "Systemadministration, Midi" fungerar korrekt kommer bilden att liknande den som visas nedan att dyka upp. 26 (27)

27 För att logga in, ange Admin som användarnamn och Admin som lösenord. Denna installationsanvisning behandlar inte hur servern skall ställas in med avseende på inläggning av telefonistplatser, telefonister mm. För information kring detta hänvisar vi till separat anvisning (Anvisning för hantering av Systemadministration Midi) som finns på Cd:n märkt Marvin Midi Server. 6.4 Återställning av signatur och lösenord I systemadministrationen går det att ändra signatur och lösenord för det konto som används vid inloggning. Om detta skulle glömmas bort kan det återställas genom att köra ett speciellt program som finns på CD-skivan för Midi Server. Gör då på följande sätt: Lägg i CD-skivan märkt Marvin Midi Server i CD-enheten. Kör programmet PWRecover.exe som finns direkt under roten på skivan. Följ anvisningarna i programmet. När detta är klart kommer signaturen vara satt till Admin och lösenordet till Admin. 27 (27)
