1 Design Collaboration Suite 2012 IRONCAD IRONCAD DRAFT INOVATE NLM- Network License Manager LICENSAKTIVERINGSGUIDE

2 Innehållsförteckning Viktig information innan installation 1 Installation av NLM- Network License Manager 2-6 Gör en licensförfrågan från servern 7-8 Aktivera licensfilen på servern 9-11 Ställa in klientdatorerna att hitta licensservern 12 Använd programmet utanför nätverket

3 IRONCAD IRONCAD DRAFT INOVATE Viktig information innan installation Med en nätverkslicens kan man installera IRONCAD på ett flertal datorer och ha en dator som hanterar licenserna, en s.k. IRONCAD-licensserver, istället för att aktivera en IRONCAD-licens per klient. Detta innebär att IRONCAD kan installeras på fler datorer än vad ni har licenser för. Det är antalet lediga licenser på IRONCAD-servern som bestämmer om programmet startar eller ej. Vad krävs? En dator som agerar IRONCAD-licensserver. OBS! Behöver ej vara en server-dator i den bemärkelsen, utan kan vara en dator som alla andra datorer har åtkomst tills när som helst. Licenshanteringsprogrammet (NLM) för servern. NLM stödjer följande operativ: Windows XP eller Windows 2003 Server. OBS! INGET STÖD FÖR Windows 7 eller VISTA En giltig licensfil till NLM för IRONCAD-servern som innehåller en/flera licenser. En eller flera klient-datorer där IRONCAD är installerat. Ett nätverk som binder ihop dessa datorer. Ställa in klient-datorn så den hittar IRONCAD-servern. 1

4 Installation av NLM- Network License Manager 1. Ladda ner denna mjukvara: 2. Dubbelklicka på den nersparade filen ICLicenseServer.exe för att starta installationen. 3. Följande bild kommer då att visas, klicka på Next> för att fortsätta 2

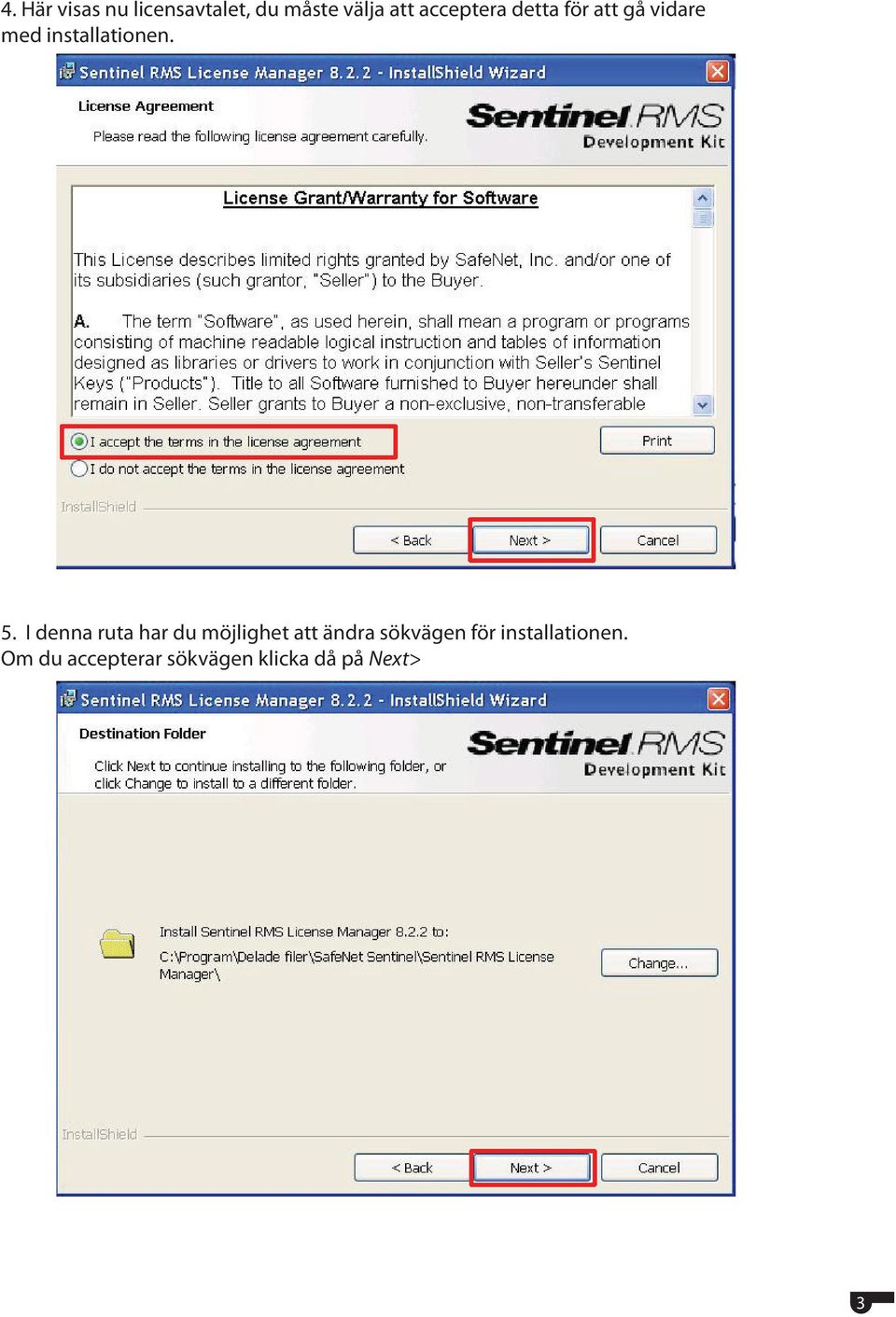

5 4. Här visas nu licensavtalet, du måste välja att acceptera detta för att gå vidare med installationen. 5. I denna ruta har du möjlighet att ändra sökvägen för installationen. Om du accepterar sökvägen klicka då på Next> 3

6 6. I denna ruta har du möjlighet att antingen välja en fullständig installation, vilket vi rekommenderar, eller en anpassad installation där du väljer vad som skall installeras. När du valt vilken typ av installation som passar klicka då på Next> 7. För att licensservern skall kunna kommunicera med klienterna behöver mjukvaran tillåtas i brandväggen. För att göra detta automatiskt, bocka i rutan Unblock the system firewall..., klicka sedan på Next> för att fortsätta 4

7 8. Klicka på Install> för att fortsätta installationen 9. Installationen av Sentinel RMS License Manager är nu slutförd. Sedan behöver du installera IronCAD NLM Server mjukvara, installationen kommer att starta automatiskt efter du klickat på Finish> 5

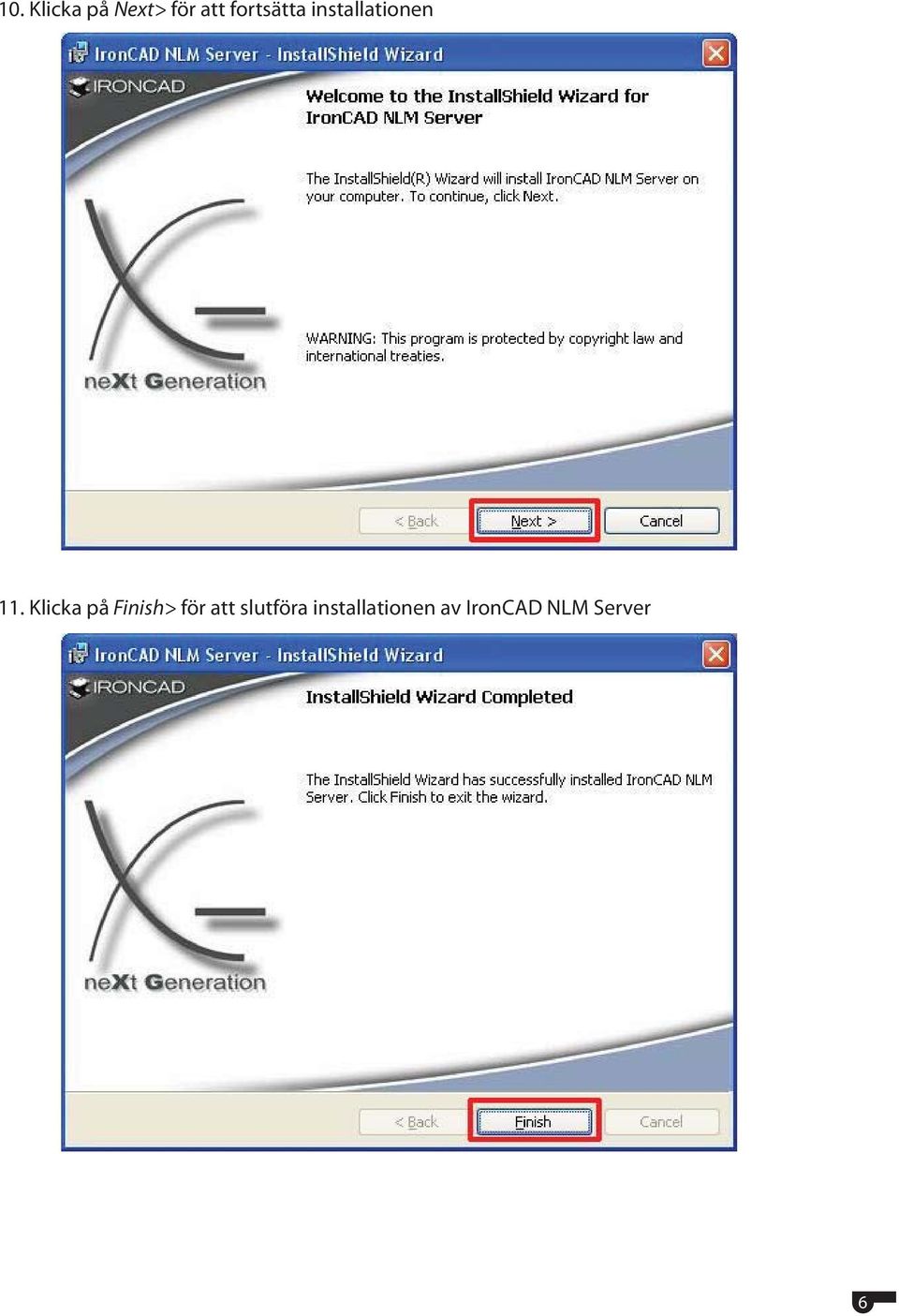

8 10. Klicka på Next> för att fortsätta installationen 11. Klicka på Finish> för att slutföra installationen av IronCAD NLM Server 6

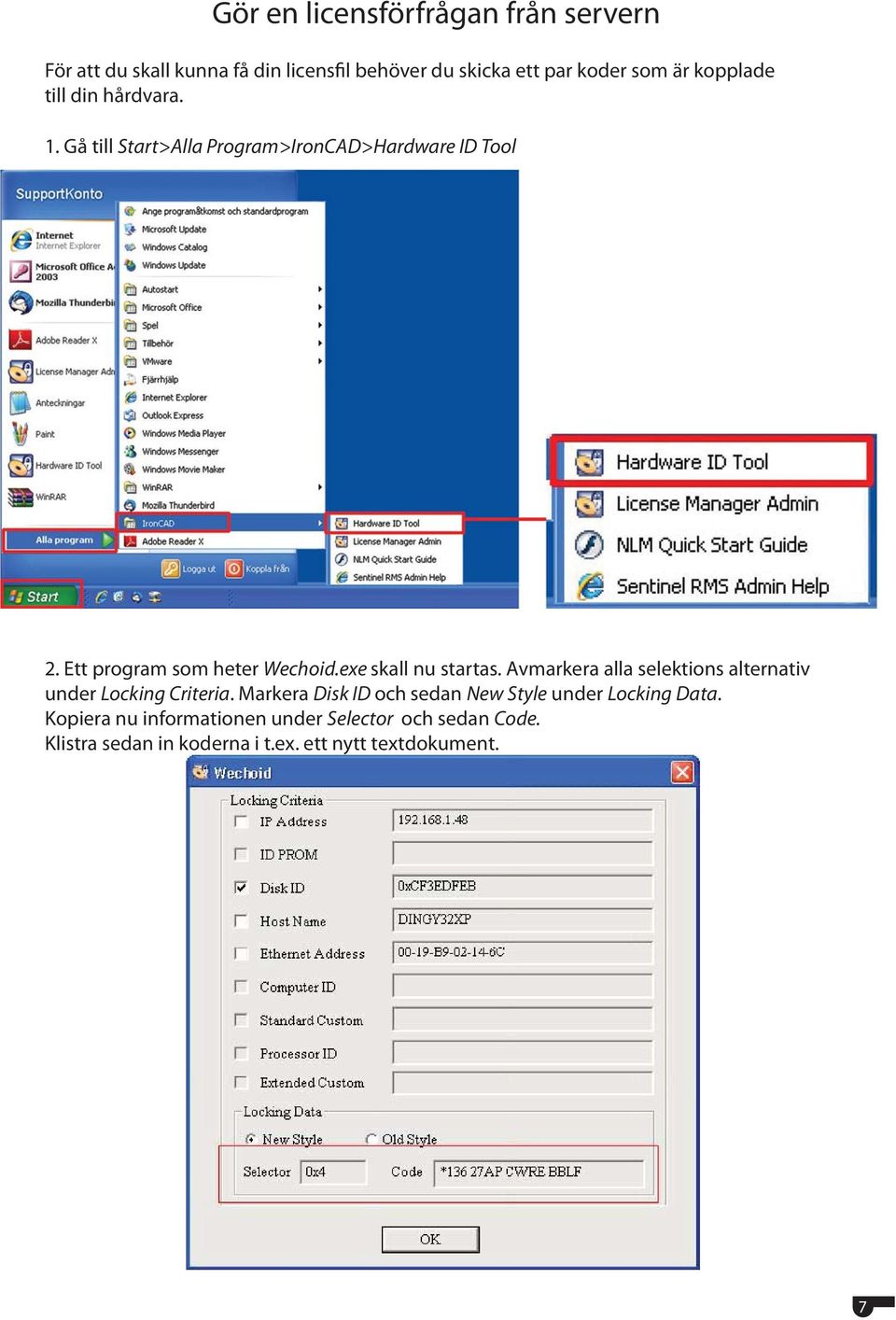

9 Gör en licensförfrågan från servern För att du skall kunna få din licensfil behöver du skicka ett par koder som är kopplade till din hårdvara. 1. Gå till Start>Alla Program>IronCAD>Hardware ID Tool 2. Ett program som heter Wechoid.exe skall nu startas. Avmarkera alla selektions alternativ under Locking Criteria. Markera Disk ID och sedan New Style under Locking Data. Kopiera nu informationen under Selector och sedan Code. Klistra sedan in koderna i t.ex. ett nytt textdokument. 7

10 3. Repetera nu processen för att få fram koderna för Ethernet Adress. 4. Dessa koder (både för Ethernet Adress och Disk ID) måste nu skickas till Med hjälp av dessa koder kommer nu IronCAD att generera din licensfil. 8

11 Aktivera licensfilen på servern När du mottagit din licensfil måste den importeras till licensservern på följande sätt: 1. Gå till Start>Alla Program>IronCAD>Licens Server Admin 2. Där finns tre stycken listor Defined Servers, Subnet Servers och Standalone. 9

12 3. Expandera Subnet Servers och högerklicka på servernamnet där licensen skall placeras. Välj alternativet Add Feature > From a File > To Server and its File. 4. Leta reda på licensfilen som du fick på mailen, klicka sedan på Öppna> för att fortsätta 5. Nu skall en liknande ruta visas, denna ruta bekräftar att din licens har blivit godkänd och går nu att använda. Klicka på Ok> för att fortsätta 10

13 6. Klicka nu på plustecknet till vänster om servernamnet så expanderas en lista med de program du har licenser för. Klickar du sedan på programnamnet ser du hur många licenser du har kopplade till varje program. Nu kan du stänga denna ruta och gå vidare till nästa blad som hjälper dig att hitta licesservern på klientdatorerna. 11

14 Ställa in klientdatorerna att hitta licensservern 1. Starta utforskaren och gå till följande sökväg: C:\Program Files\IronCAD\2012\bin 2. Leta reda på filen LsConfigClient.exe och dubbelklicka på denna fil. (Är Windows 7 eller VISTA installerat på klienten måste du högerklicka på denna fil och välja Kör som Administratör 3. Här skriver du in IP-nummret till licensservern och klickar sedan på Add New> 4. Då skall nummret hamna under den högra kolummnen Configured Servers. Klicka sedan Ok> Nu skall IRONCAD fungera att köra mot licensservern. 12

15 Använd programmet utanför nätverket För en användare är det möjligt att låna en licens från licensservern i dagar. Användaren blir dedikerad en licens och kan därefter använda programmet utanför nätverket, licensservern reduceras då med en licens. Detta är ett bra alternativ för portabla datorer. Efter X antal dagar (180 max) lämnas licensen automatiskt tillbaka till licensservern. Användaren har möjlighet att lämna tillbaka licensen innan tidsperiodens slut genom Check- In funktionen, då måste klienten vara på samma nätverk som servern. 1. Starta Utforskaren och gå till följande sökväg: C:\Program Files\IronCAD\2012\bin 2. Leta rätt på filen WCommute.exe och dubbelklicka på denna. 3. Klicka på knappen Single Server och skriv in IP-adressen eller servernamnet till licensservern. Klicka sedan på Ok> Markera programversionen i listan, fyll i antalet dagar licensen skall vara reserverad på klienten och klicka sedan på Check-Out. 13

16 4. Den röda bocken vid programnamnet symboliserar att licensen är lokalt utcheckad på klienten. Till höger hittar du licensserverns information samt vilket datum och tidpunkten på licensen går ut. (För att lämna tillbaka licensen innan tidsperiodens slut klicka då på knappen Check In) 5. För att licensen skall fungera korrekt måste man lägga till lokal IP-adress i LsConfigClient. Leta reda på filen LsConfigClient.exe och dubbelklicka på denna fil. (Är Windows 7 eller VISTA installerat på klienten måste du högerklicka på denna fil och välja Kör som Administratör 14

17 6. Här skriver du lokalt IP-nummer och klickar sedan på Add New> Tidigare konfigurerade servrar kommer att visas i listan till höger. 7. IP-nummret lägger sig nu under Configured Servers, använd Move Up/Move Down knapparna för att ändra i prioritetslistan. Lokal IP-bör ligga högst upp. Startar inte programmet när du gjort detta, prova att ta bort alla konfigurerade servrar och lägg endast till Klicka på Ok> för att slutföra licensprocessen. Programmet skall nu gå att köra utan kontakt med licensservern. 15
