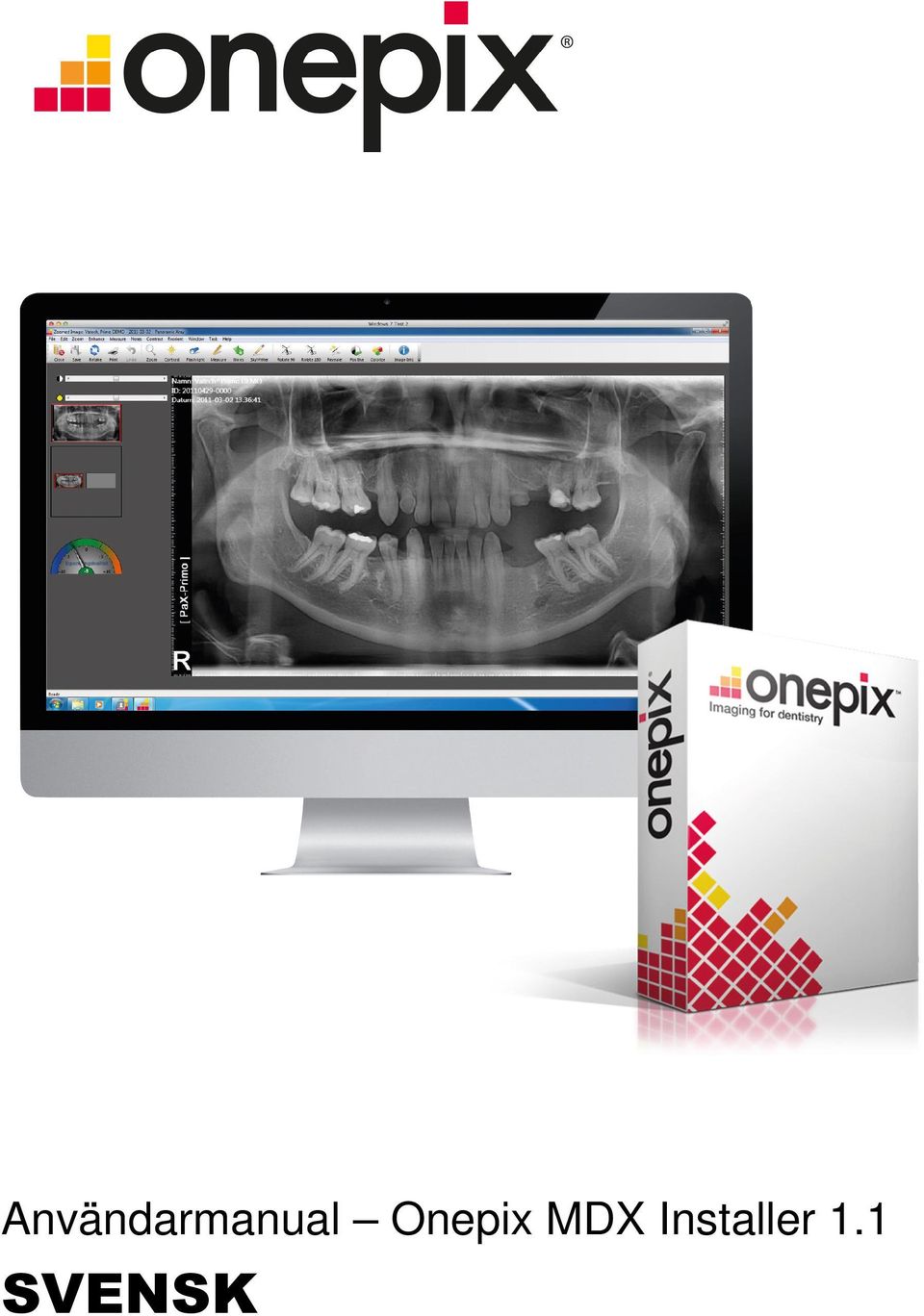

1 Användarmanual Onepix MDX Installer 1.1 SVENSK

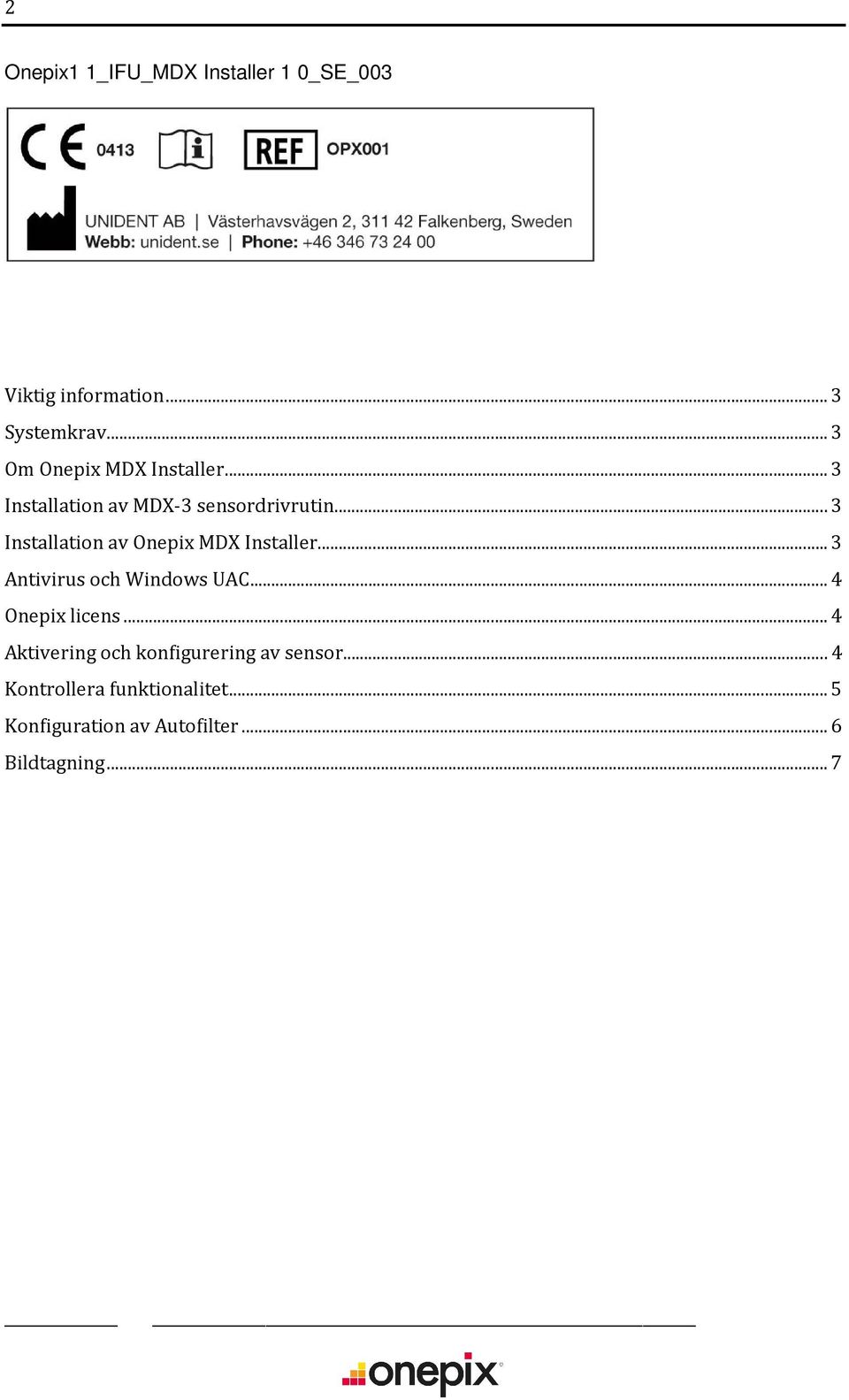

2 2 Onepix1 1_IFU_MDX Installer 1 0_SE_003 Viktig information... 3 Systemkrav... 3 Om Onepix MDX Installer... 3 Installation av MDX-3 sensordrivrutin... 3 Installation av Onepix MDX Installer... 3 Antivirus och Windows UAC... 4 Onepix licens... 4 Aktivering och konfigurering av sensor... 4 Kontrollera funktionalitet... 5 Konfiguration av Autofilter... 6 Bildtagning... 7

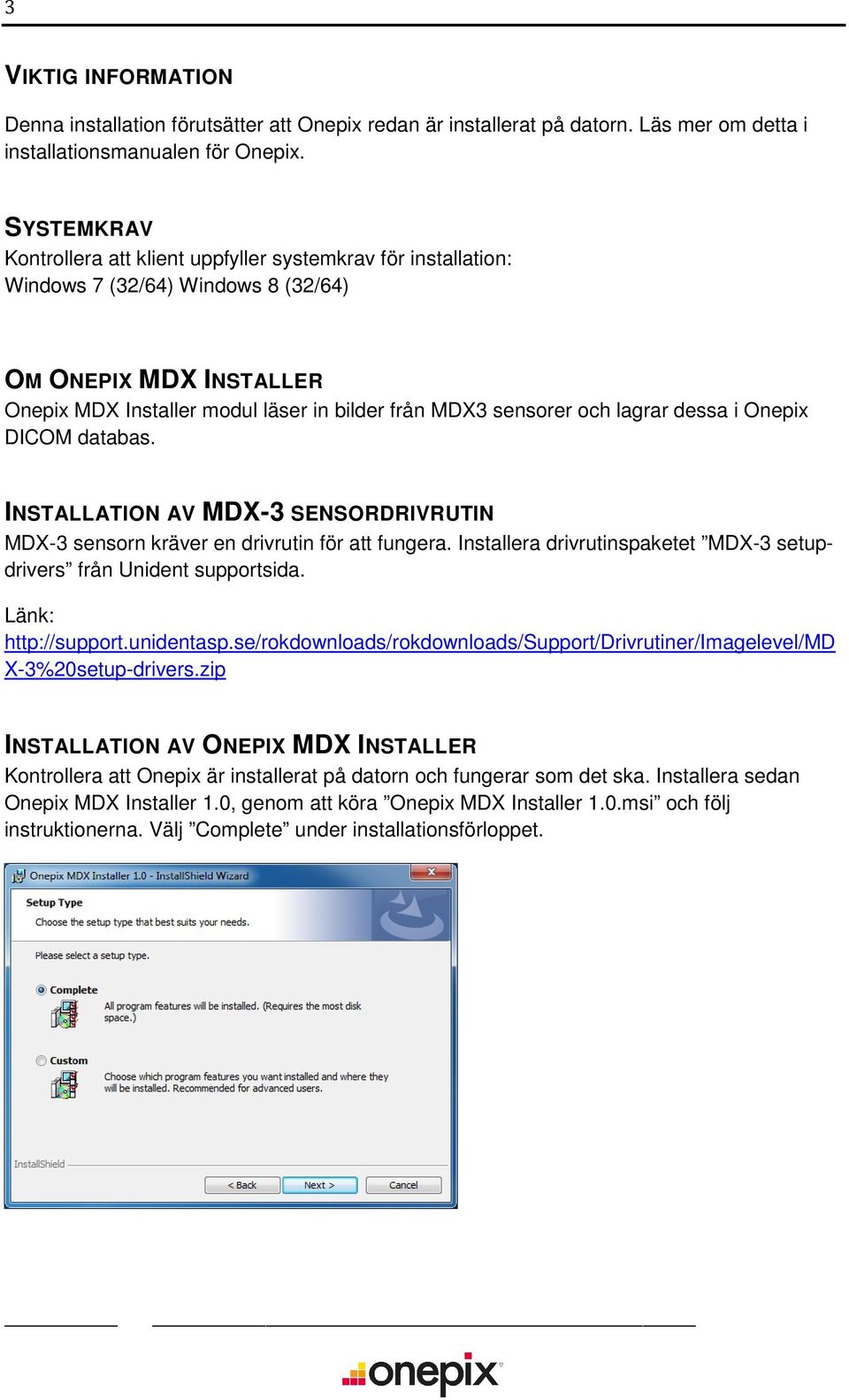

3 3 VIKTIG INFORMATION Denna installation förutsätter att Onepix redan är installerat på datorn. Läs mer om detta i installationsmanualen för Onepix. SYSTEMKRAV Kontrollera att klient uppfyller systemkrav för installation: Windows 7 (32/64) Windows 8 (32/64) OM ONEPIX MDX INSTALLER Onepix MDX Installer modul läser in bilder från MDX3 sensorer och lagrar dessa i Onepix DICOM databas. INSTALLATION AV MDX-3 SENSORDRIVRUTIN MDX-3 sensorn kräver en drivrutin för att fungera. Installera drivrutinspaketet MDX-3 setupdrivers från Unident supportsida. Länk: X-3%20setup-drivers.zip INSTALLATION AV ONEPIX MDX INSTALLER Kontrollera att Onepix är installerat på datorn och fungerar som det ska. Installera sedan Onepix MDX Installer 1.0, genom att köra Onepix MDX Installer 1.0.msi och följ instruktionerna. Välj Complete under installationsförloppet.

4 4 ANTIVIRUS OCH WINDOWS UAC För att MDX-3 sensorn ska fungera måste Antivirus och User Access Control ställas in så att det inte blockerar MDX-3 sensorn. Skapa ett undantag i Antivirus systemet för programmet ilmdxdeamon.exe som finns i c:\prorgam\schick Techhnologies\Shared Files. Om ert Antivirus inte kan hantera undantag bör detta avinstalleras och ersättas med exempelvis Microsoft Security Essentials. Windows 7: Starta UAC-inställningar genom att trycka start och skriva UAC. Ställ reglaget i botten på meddela aldrig. Starta sedan om datorn. Windows 8: Öppna registret och navigera till: HKEY_LOCAL_MACHINE\Software\Microsoft\Windows\CurrentVersion\Policies\System Ändra värdet för EnableLUA från 1 till 0. Starta sedan om datorn. ONEPIX LICENS För att använda MDX-3 sensorn i Onepix krävs en Onepix Open licens. Innan aktivering av sensor måste denna licens registreras i Onepix program för licenser, Control Activation. AKTIVERING OCH KONFIGURERING AV SENSOR För att kunna använda sensorn ihop med Onepix krävs först en aktivering av sensorn som man gör en gång per sensor. Det är viktigt att börja med att starta Onepix och ta fram/skapa en karta med inläsningsmodulen Röntgen MDX3 på en patient. Tryck Ctrl+T eller högerklicka och välj autotagning i kartan och se till att en av rutorna i kartan blir röd. Nu är sensorn förberedd för aktivering. Aktiveringen görs i MDX Interface mjukvaran som kan hittas enligt bilden till höger när Onepix är startat. Starta mjukvaran MDX Interface genom att dubbelklicka på MDX ikonen (Observera att sensordrivrutinerna ska vara installerade samt sensorn tillkopplad). Klicka på knappen Configure.

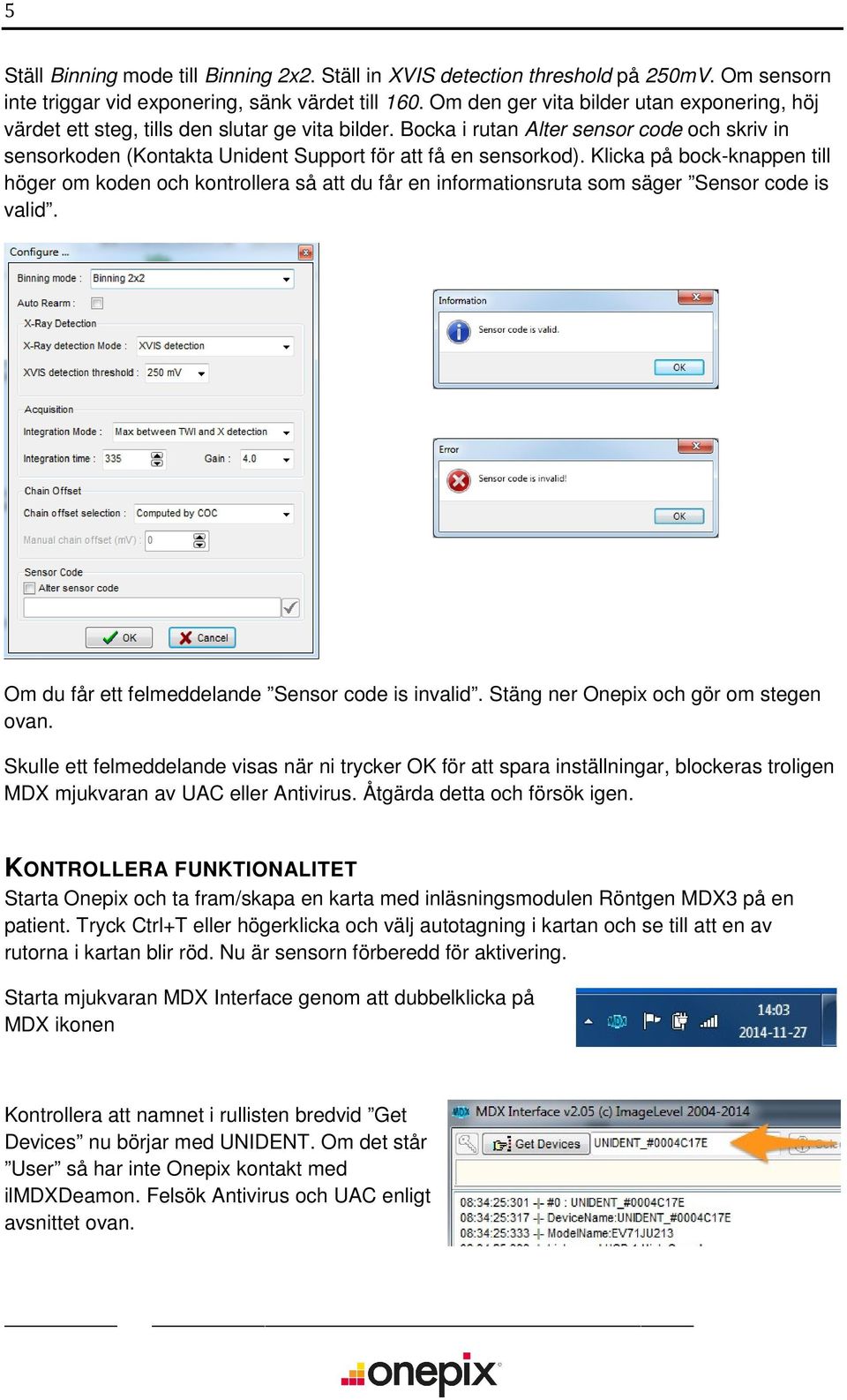

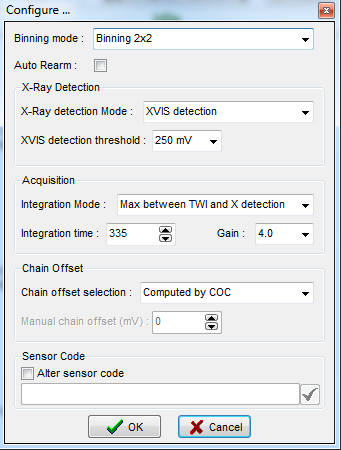

5 5 Ställ Binning mode till Binning 2x2. Ställ in XVIS detection threshold på 250mV. Om sensorn inte triggar vid exponering, sänk värdet till 160. Om den ger vita bilder utan exponering, höj värdet ett steg, tills den slutar ge vita bilder. Bocka i rutan Alter sensor code och skriv in sensorkoden (Kontakta Unident Support för att få en sensorkod). Klicka på bock-knappen till höger om koden och kontrollera så att du får en informationsruta som säger Sensor code is valid. Om du får ett felmeddelande Sensor code is invalid. Stäng ner Onepix och gör om stegen ovan. Skulle ett felmeddelande visas när ni trycker OK för att spara inställningar, blockeras troligen MDX mjukvaran av UAC eller Antivirus. Åtgärda detta och försök igen. KONTROLLERA FUNKTIONALITET Starta Onepix och ta fram/skapa en karta med inläsningsmodulen Röntgen MDX3 på en patient. Tryck Ctrl+T eller högerklicka och välj autotagning i kartan och se till att en av rutorna i kartan blir röd. Nu är sensorn förberedd för aktivering. Starta mjukvaran MDX Interface genom att dubbelklicka på MDX ikonen Kontrollera att namnet i rullisten bredvid Get Devices nu börjar med UNIDENT. Om det står User så har inte Onepix kontakt med ilmdxdeamon. Felsök Antivirus och UAC enligt avsnittet ovan.

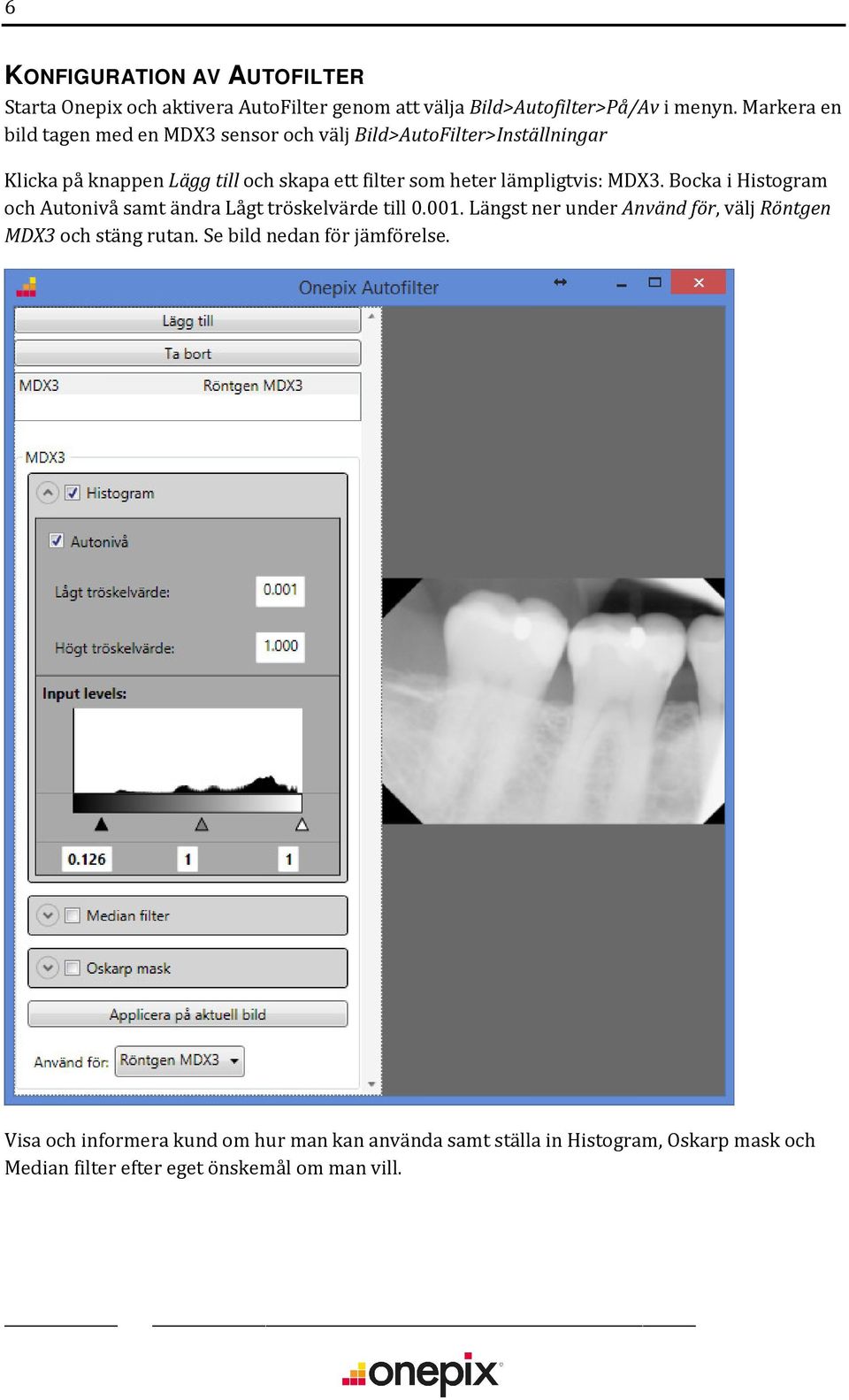

6 6 KONFIGURATION AV AUTOFILTER Starta Onepix och aktivera AutoFilter genom att välja Bild>Autofilter>På/Av i menyn. Markera en bild tagen med en MDX3 sensor och välj Bild>AutoFilter>Inställningar Klicka på knappen Lägg till och skapa ett filter som heter lämpligtvis: MDX3. Bocka i Histogram och Autonivå samt ändra Lågt tröskelvärde till Längst ner under Använd för, välj Röntgen MDX3 och stäng rutan. Se bild nedan för jämförelse. Visa och informera kund om hur man kan använda samt ställa in Histogram, Oskarp mask och Median filter efter eget önskemål om man vill.

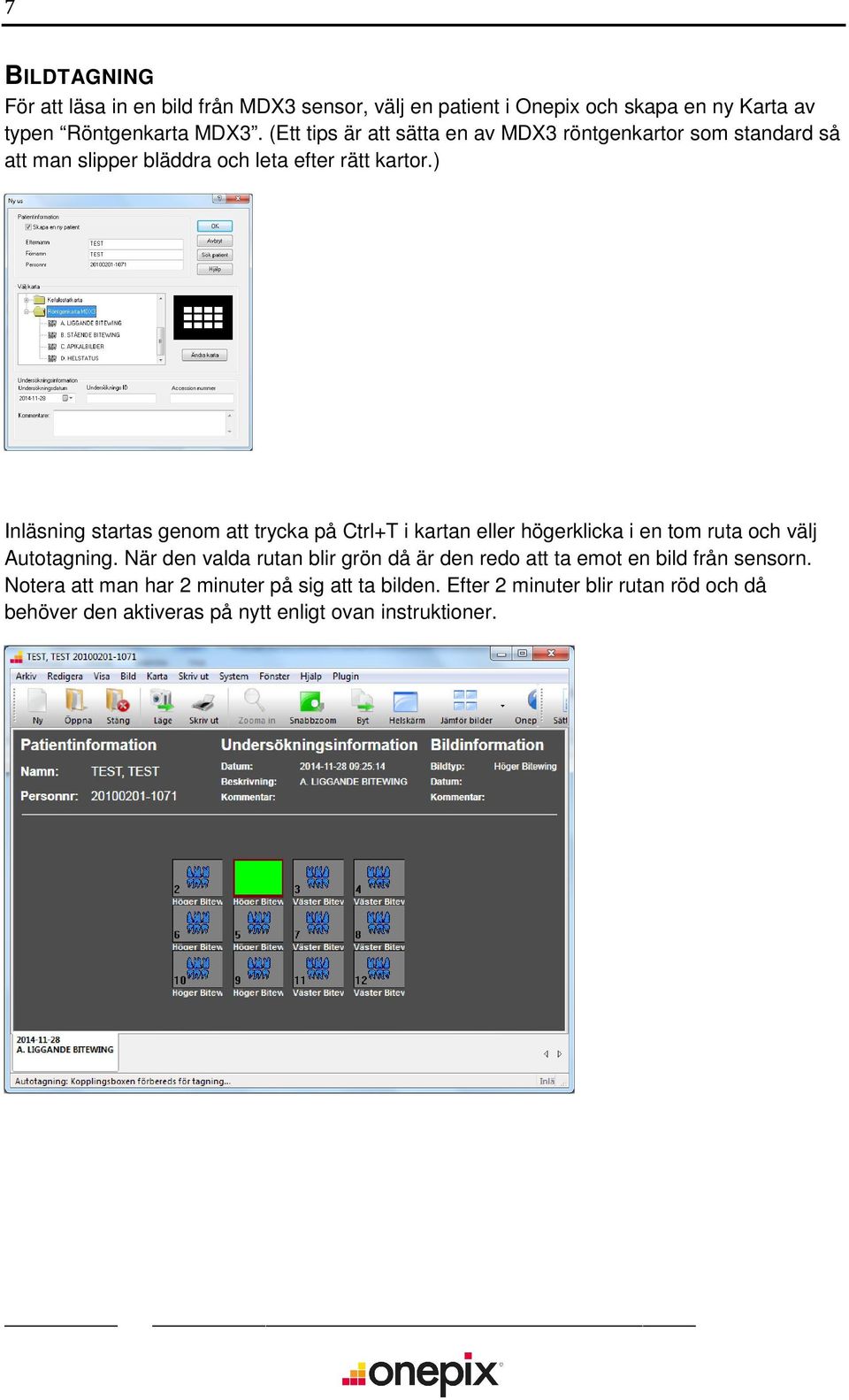

7 7 BILDTAGNING För att läsa in en bild från MDX3 sensor, välj en patient i Onepix och skapa en ny Karta av typen Röntgenkarta MDX3. (Ett tips är att sätta en av MDX3 röntgenkartor som standard så att man slipper bläddra och leta efter rätt kartor.) Inläsning startas genom att trycka på Ctrl+T i kartan eller högerklicka i en tom ruta och välj Autotagning. När den valda rutan blir grön då är den redo att ta emot en bild från sensorn. Notera att man har 2 minuter på sig att ta bilden. Efter 2 minuter blir rutan röd och då behöver den aktiveras på nytt enligt ovan instruktioner.
