1 Installationsmanual Onepix RSS Vatech SVENSK

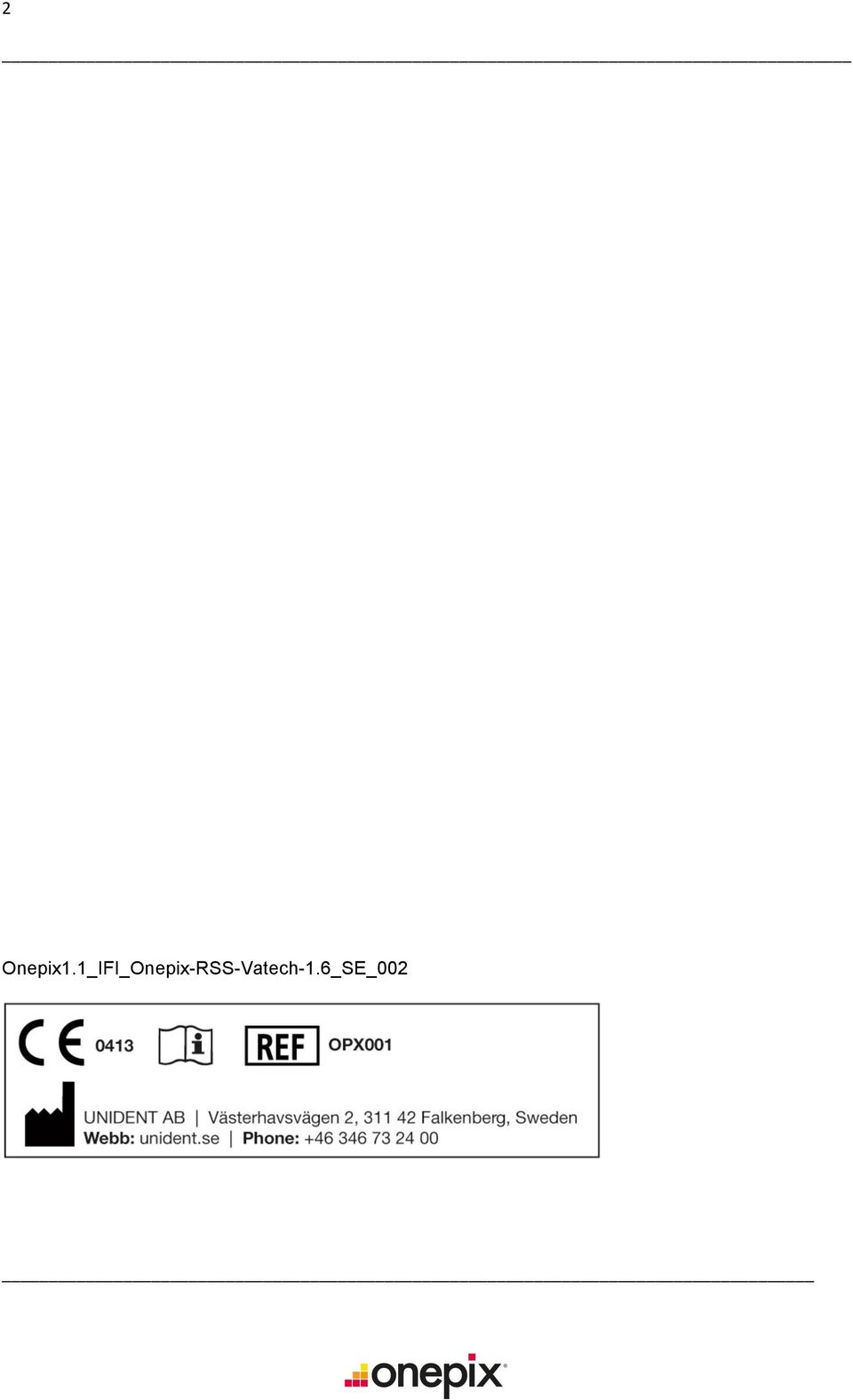

2 2 Onepix1.1_IFI_Onepix-RSS-Vatech-1.6_SE_002

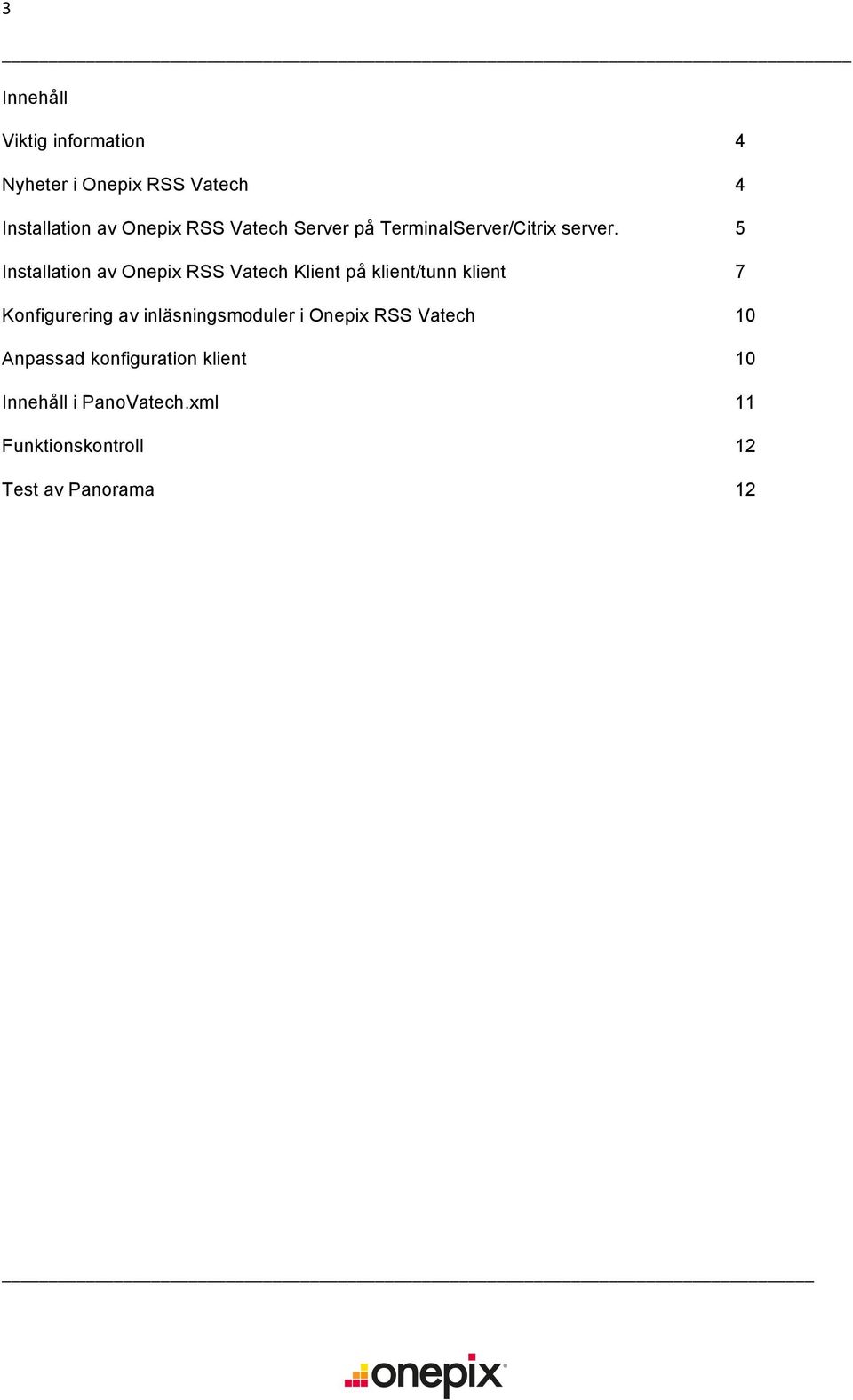

3 3 Innehåll Viktig information 4 Nyheter i Onepix RSS Vatech 4 Installation av Onepix RSS Vatech Server på TerminalServer/Citrix server. 5 Installation av Onepix RSS Vatech Klient på klient/tunn klient 7 Konfigurering av inläsningsmoduler i Onepix RSS Vatech 10 Anpassad konfiguration klient 10 Innehåll i PanoVatech.xml 11 Funktionskontroll 12 Test av Panorama 12

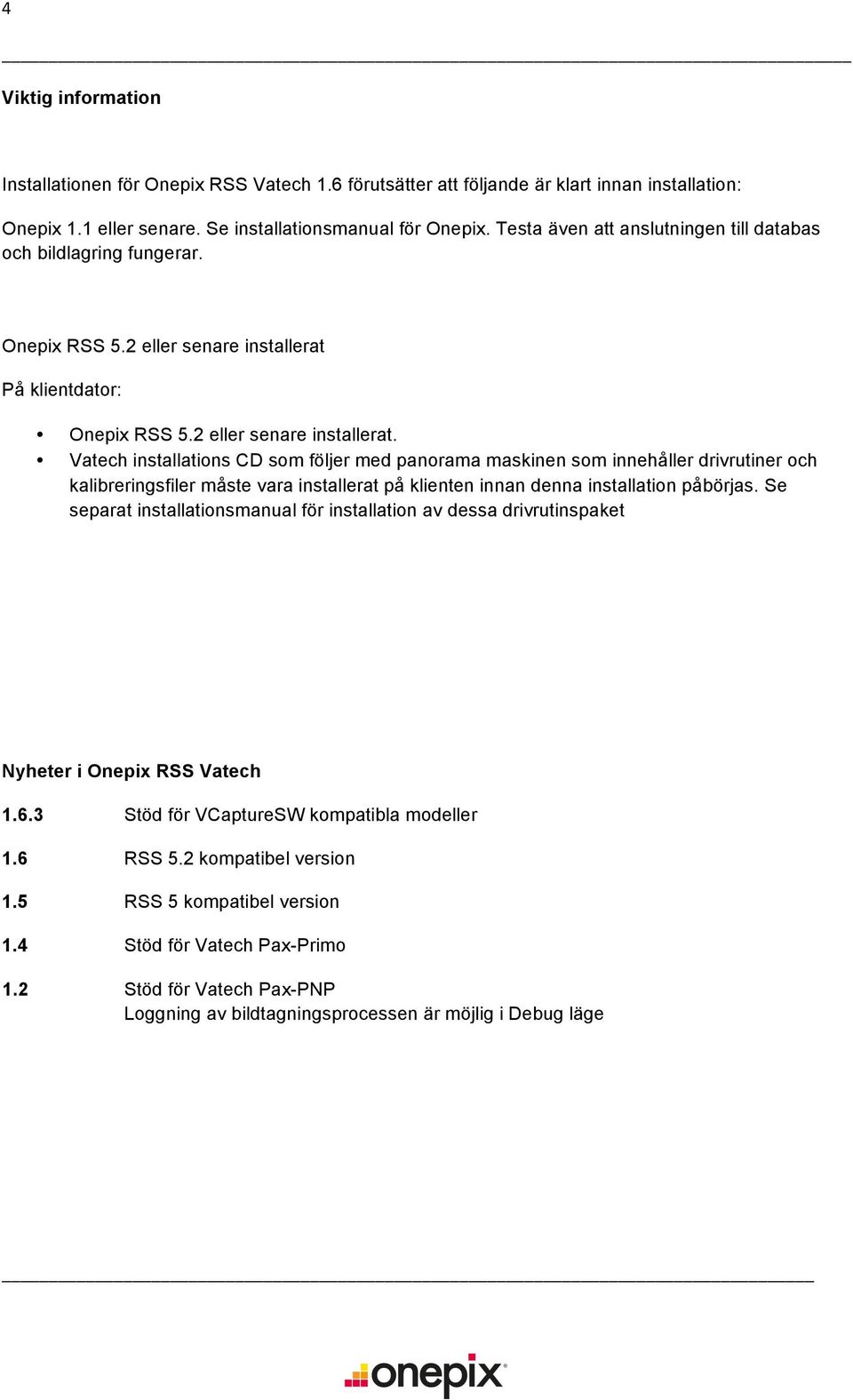

4 4 Viktig information Installationen för Onepix RSS Vatech 1.6 förutsätter att följande är klart innan installation: Onepix 1.1 eller senare. Se installationsmanual för Onepix. Testa även att anslutningen till databas och bildlagring fungerar. Onepix RSS 5.2 eller senare installerat På klientdator: Onepix RSS 5.2 eller senare installerat. Vatech installations CD som följer med panorama maskinen som innehåller drivrutiner och kalibreringsfiler måste vara installerat på klienten innan denna installation påbörjas. Se separat installationsmanual för installation av dessa drivrutinspaket Nyheter i Onepix RSS Vatech Stöd för VCaptureSW kompatibla modeller 1.6 RSS 5.2 kompatibel version 1.5 RSS 5 kompatibel version 1.4 Stöd för Vatech Pax-Primo 1.2 Stöd för Vatech Pax-PNP Loggning av bildtagningsprocessen är möjlig i Debug läge

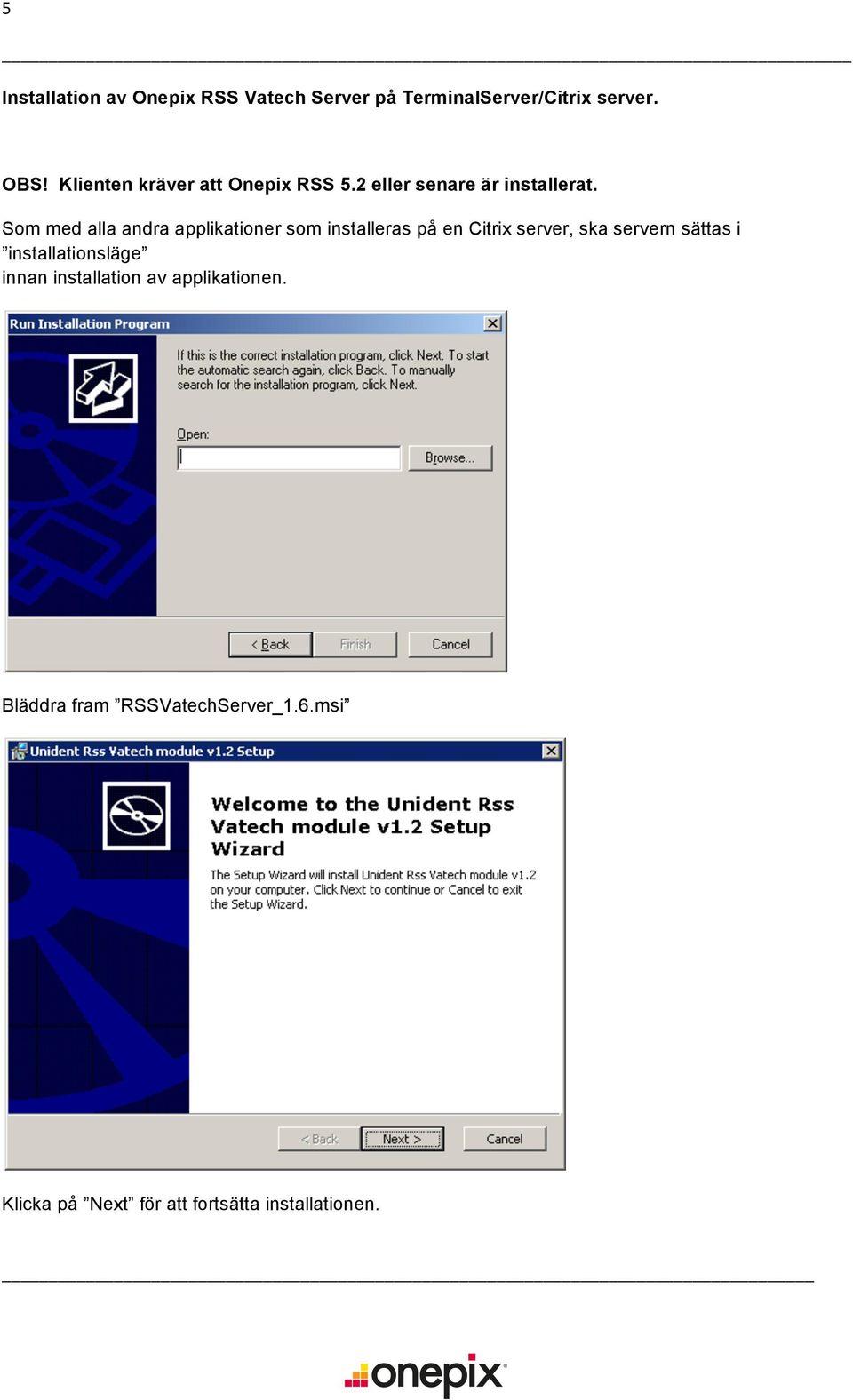

5 5 Installation av Onepix RSS Vatech Server på TerminalServer/Citrix server. OBS! Klienten kräver att Onepix RSS 5.2 eller senare är installerat. Som med alla andra applikationer som installeras på en Citrix server, ska servern sättas i installationsläge innan installation av applikationen. Bläddra fram RSSVatechServer_1.6.msi Klicka på Next för att fortsätta installationen.

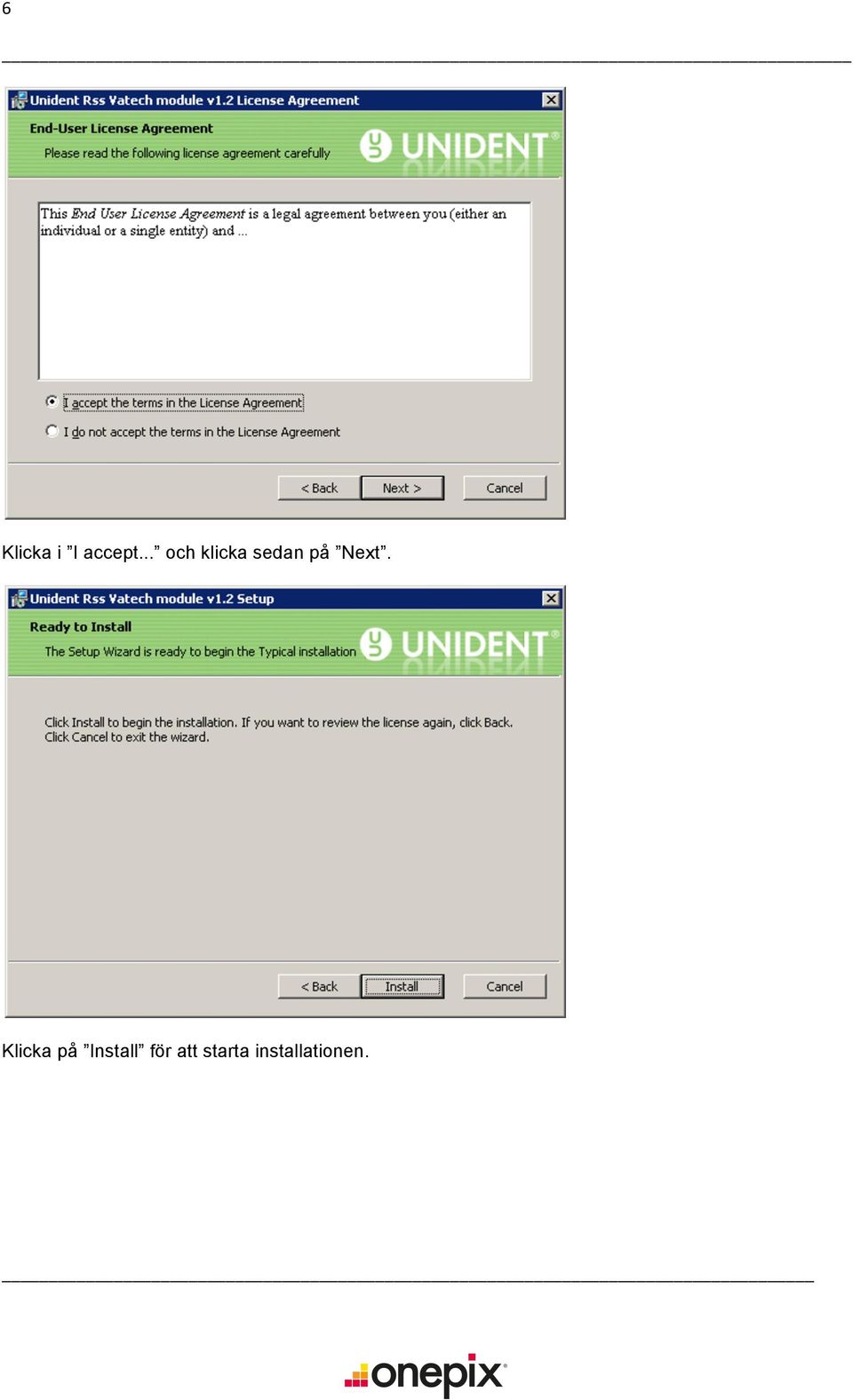

6 6 Klicka i I accept... och klicka sedan på Next. Klicka på Install för att starta installationen.

7 7 Nu är RSS Vatech Server installationen klar. Klicka på Finish Installation av Onepix RSS Vatech Klient på klient/tunn klient OBS! Klienten kräver att Onepix RSS 5.2 eller senare är installerat. Kör RSSVatechClient_1.6.3.msi

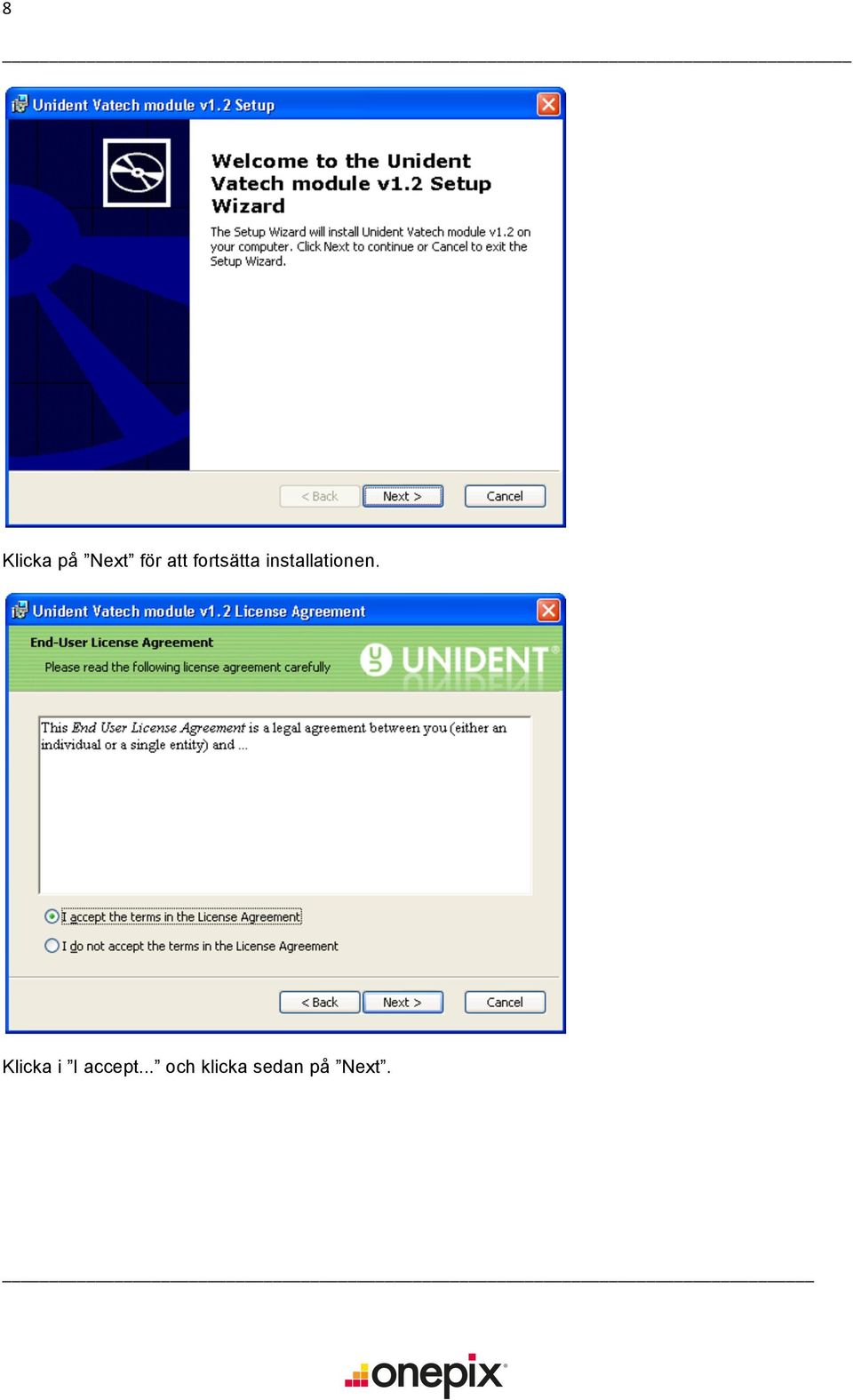

8 8 Klicka på Next för att fortsätta installationen. Klicka i I accept... och klicka sedan på Next.

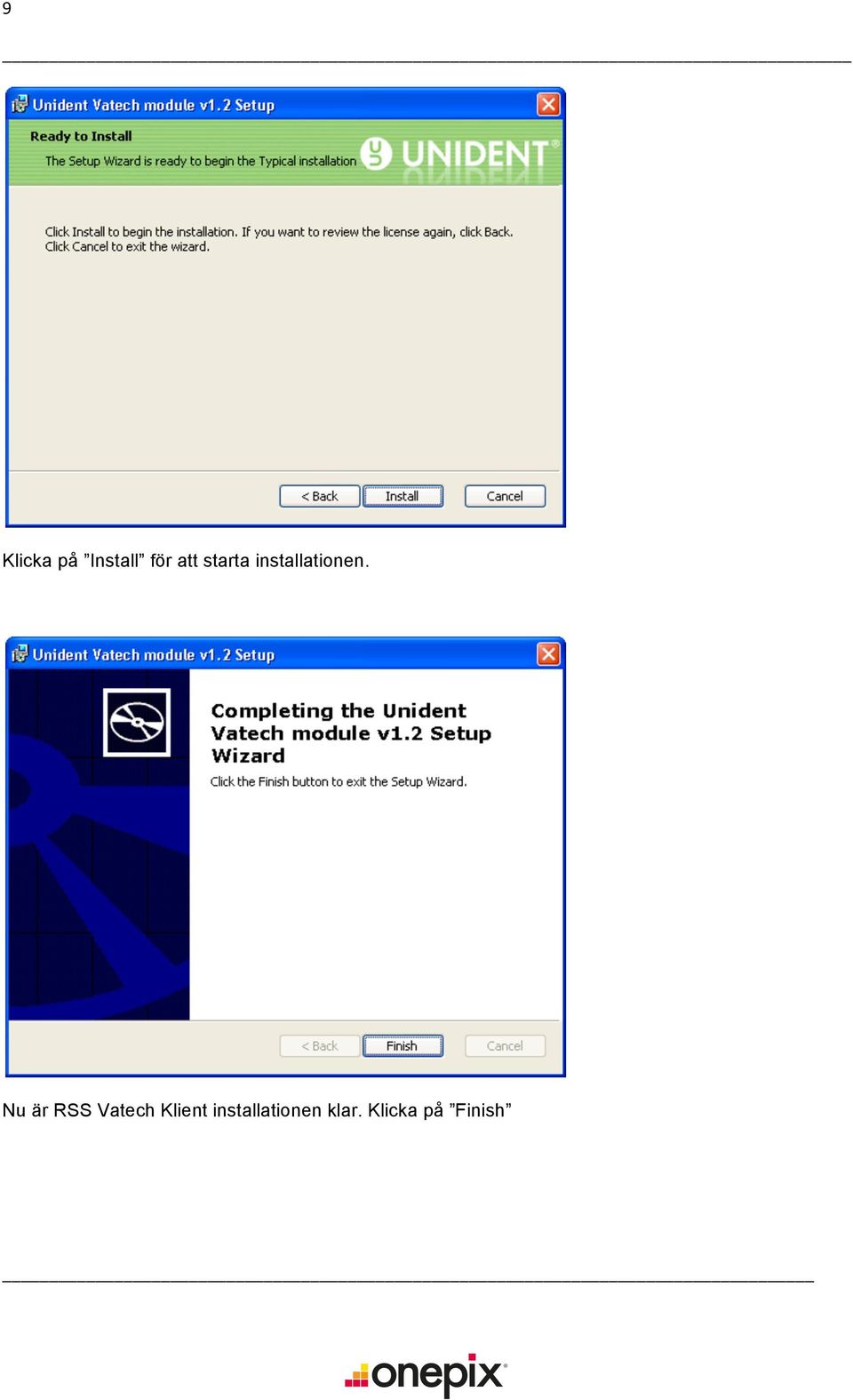

9 9 Klicka på Install för att starta installationen. Nu är RSS Vatech Klient installationen klar. Klicka på Finish

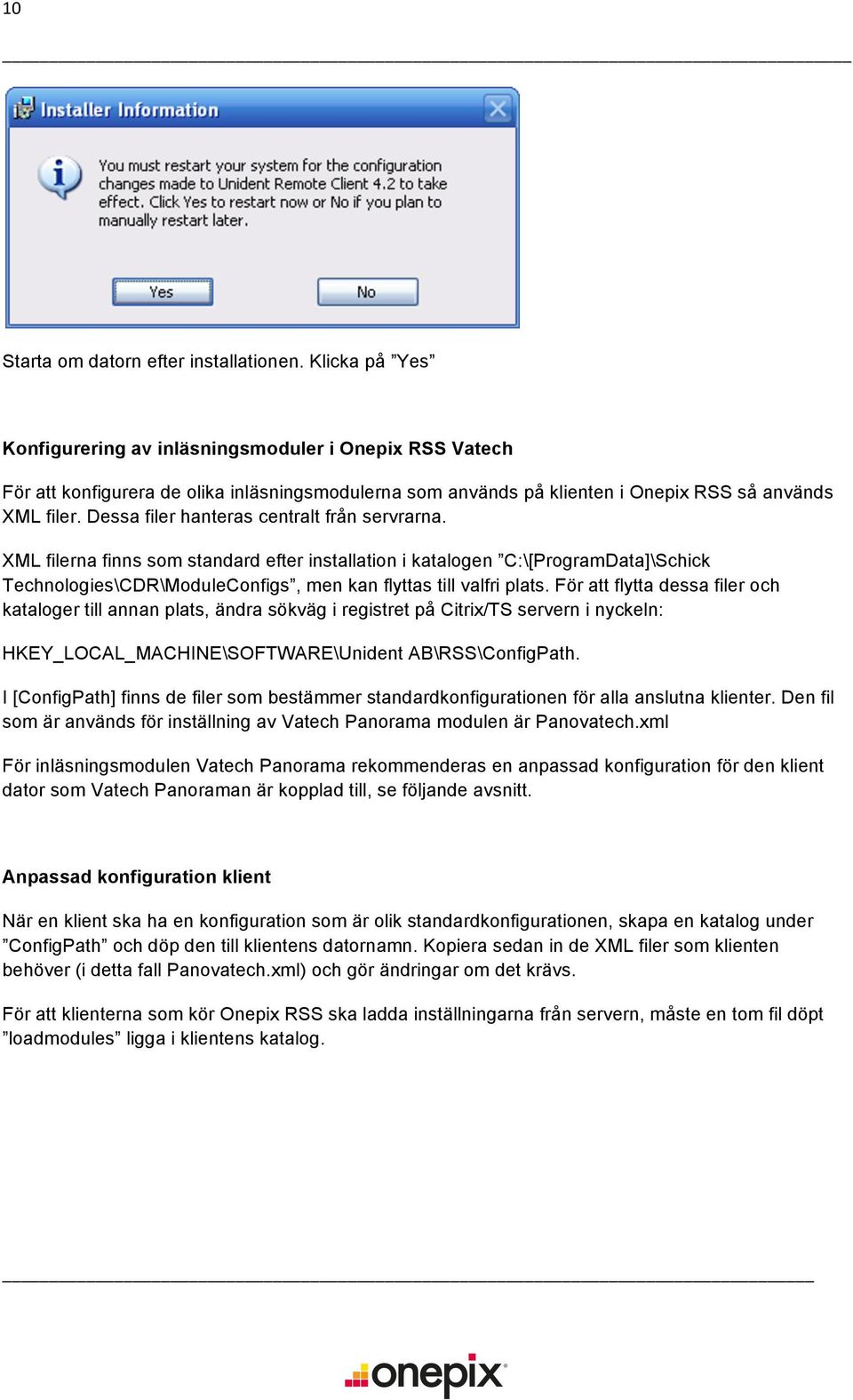

10 10 Starta om datorn efter installationen. Klicka på Yes Konfigurering av inläsningsmoduler i Onepix RSS Vatech För att konfigurera de olika inläsningsmodulerna som används på klienten i Onepix RSS så används XML filer. Dessa filer hanteras centralt från servrarna. XML filerna finns som standard efter installation i katalogen C:\[ProgramData]\Schick Technologies\CDR\ModuleConfigs, men kan flyttas till valfri plats. För att flytta dessa filer och kataloger till annan plats, ändra sökväg i registret på Citrix/TS servern i nyckeln: HKEY_LOCAL_MACHINE\SOFTWARE\Unident AB\RSS\ConfigPath. I [ConfigPath] finns de filer som bestämmer standardkonfigurationen för alla anslutna klienter. Den fil som är används för inställning av Vatech Panorama modulen är Panovatech.xml För inläsningsmodulen Vatech Panorama rekommenderas en anpassad konfiguration för den klient dator som Vatech Panoraman är kopplad till, se följande avsnitt. Anpassad konfiguration klient När en klient ska ha en konfiguration som är olik standardkonfigurationen, skapa en katalog under ConfigPath och döp den till klientens datornamn. Kopiera sedan in de XML filer som klienten behöver (i detta fall Panovatech.xml) och gör ändringar om det krävs. För att klienterna som kör Onepix RSS ska ladda inställningarna från servern, måste en tom fil döpt loadmodules ligga i klientens katalog.

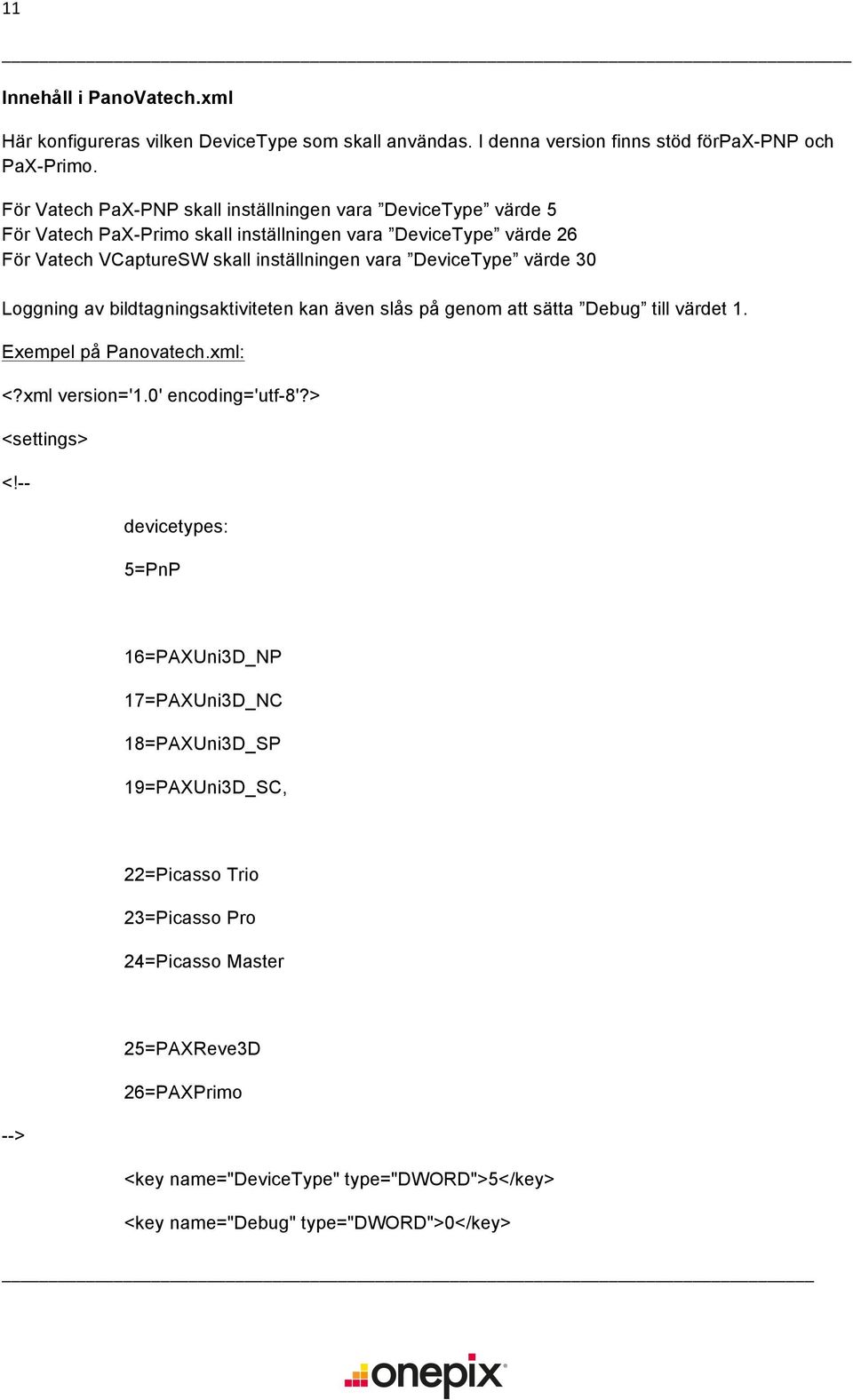

11 11 Innehåll i PanoVatech.xml Här konfigureras vilken DeviceType som skall användas. I denna version finns stöd förpax-pnp och PaX-Primo. För Vatech PaX-PNP skall inställningen vara DeviceType värde 5 För Vatech PaX-Primo skall inställningen vara DeviceType värde 26 För Vatech VCaptureSW skall inställningen vara DeviceType värde 30 Loggning av bildtagningsaktiviteten kan även slås på genom att sätta Debug till värdet 1. Exempel på Panovatech.xml: <?xml version='1.0' encoding='utf-8'?> <settings> <!-- devicetypes: 5=PnP 16=PAXUni3D_NP 17=PAXUni3D_NC 18=PAXUni3D_SP 19=PAXUni3D_SC, 22=Picasso Trio 23=Picasso Pro 24=Picasso Master 25=PAXReve3D 26=PAXPrimo --> <key name="devicetype" type="dword">5</key> <key name="debug" type="dword">0</key>

12 12 </settings> Funktionskontroll Följande avsnitt beskriver hur man utför en funktionskontroll av samtliga moduler efter installation och konfigurering av Onepix 1.1 med RSS. Test av Panorama Till detta behövs en panoramamaskin från Vatech som är ansluten till en dator med RSS klient och RSS Vatech Klient Modul installerad. Öppna en test patient i Onepix genom att trycka på Öppna och söka fram patienten. Skapa en ny karta genom att välja Ny us. Välj sedan en Vatech Panoramakarta, VPANO 1x2. Gör panoraman klar för röntgentagning genom att returnera maskinen om detta behövs. Överlåt gärna detta till en sköterska som vet hur röntgenapparaten fungerar. Klicka i den markerade rutan på skärmen för att aktivera sensorn för röntgentagning. Bildtagningsprogrammet startar. Följ instruktionerna på skärmen för att välja inställningar för panoramatagningen. När maskinen är klar startas tagningen genom att hålla inne exponeringsknappen till Panoraman under hela rotationen. När Panoraman har roterat klart så skall bilden visas efter en stund på skärmen i Onepix.
