1 SMC Barricade Routers Användarhandbok SMC7004BR V1.0

2 Gratulerar till din nya SMC Barricade TM. SMC Barricade är en bredbandsrouter som är till för delad Internettillgång, ökad säkerhet och för att nätverksansluta en mängd enheter för olika användare. Även de minst erfarna användarna kan installera Barricade medan nätverksproffsen enkelt kan konfigurera de avancerade funktionerna. Läs också användarhandboken (Users Guide) där produktens avancerade funktioner beskrivs. Installation av maskinvara 1. Ansluta datorer: Anslut alla datorerna till Barricade-portarna 1-4, 1-7 eller 1-15, beroende på vilken Barricade-modell du har. Om du har flera datorer än portar kan du ansluta en hubb eller en switch (via uplink-porten) till vilken du sedan ansluter ytterligare datorer. Tack för att du köpte en SMC-produkt, vi vet att du kommer att ha nytta av de många funktionerna i SMC Barricade. Denna förpackning innehåller 2. Ansluta kabel- och DSL-modem: Anslut kabel- eller DSL-modemet till WAN-porten. En SMC Barricade En nätadapter Denna snabbinstallationsguide 3. Ansluta uppringande modem: Anslut ditt externa uppringande modem eller ISDN-modem till COM-porten. 4. Ansluta skrivare (i förekommande fall): Anslut din skrivare till skrivarporten (PRINT) med en vanlig parallell skrivarkabel. En installations-cd En kategori 5 Fast Ethernet-kabel 5. Nätsladd: Koppla in nätadaptern och sätt på Barricade-enheten med På/Av-knappen. Efter självtesten kommer M1-lampan blinka en gång i sekunden vilket visar att allt är normalt.

3 Konfigurera datorer med Windows 95/98/Me 4. Välj fliken IP-adress. Klicka på Erhåll en IP-adress automatiskt. 1. Klicka på Start -knappen i aktivitetsfältet. Välj Inställningar och sedan Kontrollpanelen. 2. I Kontroll-panelen dubbelklickar du på ikonen Nätverk. 5. Klicka på fliken Gateway. Om det finns något under Installerade gateways markerar du dem och klickar på Ta bort tills alla är borttagna. 3. På fliken Konfiguration i dialogrutan Nätverk dubbelklickar du på den TCP/IP som gäller ditt nätverkskort. 6. Klicka på fliken DNSkonfiguration och välj Inaktivera DNS. Klicka på OK -knappen.

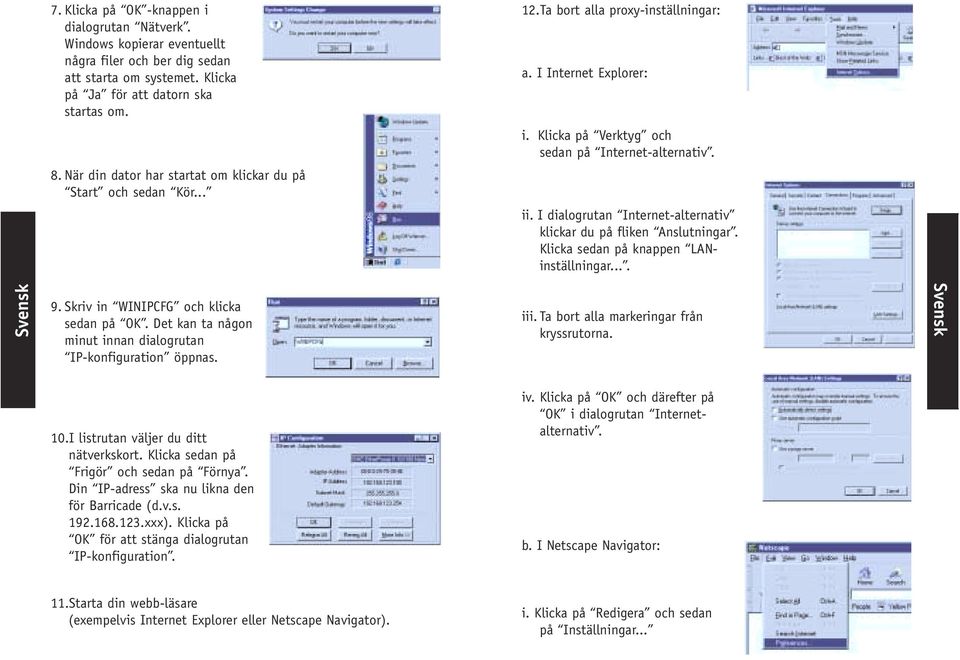

4 7. Klicka på OK -knappen i dialogrutan Nätverk. Windows kopierar eventuellt några filer och ber dig sedan att starta om systemet. Klicka på Ja för att datorn ska startas om. 12.Ta bort alla proxy-inställningar: a. I Internet Explorer: i. Klicka på Verktyg och sedan på Internet-alternativ. 8. När din dator har startat om klickar du på Start och sedan Kör... ii. I dialogrutan Internet-alternativ klickar du på fliken Anslutningar. Klicka sedan på knappen LANinställningar Skriv in WINIPCFG och klicka sedan på OK. Det kan ta någon minut innan dialogrutan IP-konfiguration öppnas. iii. Ta bort alla markeringar från kryssrutorna. 10.I listrutan väljer du ditt nätverkskort. Klicka sedan på Frigör och sedan på Förnya. Din IP-adress ska nu likna den för Barricade (d.v.s xxx). Klicka på OK för att stänga dialogrutan IP-konfiguration. iv. Klicka på OK och därefter på OK i dialogrutan Internetalternativ. b. I Netscape Navigator: 11.Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). i. Klicka på Redigera och sedan på Inställningar...

5 ii. I dialogrutan Inställningar dubbelklickar du på Avancerat under Kategori och sedan klickar du på Proxyservrar. Välj Direkt uppkoppling till Internet. Klicka på OK 2. Dubbelklicka på ikonen Nätverks- och fjärranslutningar. 3. Dubbelklicka på ikonen för din Barricade-anslutning 13.Upprepa dessa tre steg för alla Windows 95/98/Me-datorer som är anslutna till din Barricade Konfigurera Barricade Om du ansluter till Internet med: Kabelmodem, gå till sidan 13 DSL-modem, gå till sidan 15 DSL-modem via PPP över Ethernet, gå till sidan Klicka på Egenskaper. Konfigurera datorer med Windows Klicka på Start -knappen i aktivitetsfältet. Välj Inställningar och sedan Kontrollpanelen. 5. Dubbelklicka på Internet Protocol (TCP/IP).

6 6. Välj Erhåll en IP-adress automatiskt och välj sedan Erhåll adress till DNS-server automatiskt. Klicka sedan på OK. Klicka på OK eller Stäng för att stänga dialogrutorna. 9.Skriv IPCONFIG /RENEW och tryck på <ENTER>-tangenten. Din IP-adress ska nu likna den för Barricade (d.v.s xxx). 7. Klicka sedan på Start - knappen i aktivitetsfältet och välj sedan Program, Tillbehör och klicka på Kommandorad. 8. På kommando-raden skriver du IPCONFIG /RELEASE och trycker sedan på <ENTER>-tangenten. 10.Skriv EXIT och tryck på <ENTER>-tangenten för att stänga fönstret Kommando-rad. 11.Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 12.Ta bort alla proxy-inställningar: a. I Internet Explorer: i. Klicka på Verktyg och sedan på Internet-alternativ.

7 ii. I dialogrutan Internetalternativ klickar du på fliken Anslutningar. Klicka sedan på knappen LAN-inställningar.... ii. I dialogrutan Inställningar dubbelklickar du på Avancerat under Kategori och sedan klickar du på Proxyservrar. Välj Direkt uppkoppling till Internet. Klicka på OK. iii. Avmarkera alla kryssrutor och klicka sedan på OK. Klicka på OK för att stänga dialogrutan Internetalternativ. 13.Upprepa dessa steg för alla datorer som är anslutna till din Barricade. Konfigurera Barricade Om du ansluter till Internet med: Kabelmodem, gå till sidan 13 DSL-modem, gå till sidan 15 DSL modem med användarnamn och lösenord, gå till sidan 17 b. I Netscape Navigator: i. Klicka på Redigera och sedan på Inställningar...

8 Konfigurera Barricade för ett kabelmodem 1. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 5. Under WAN Type klickar du på knappen Change I fältet Adress skriver du och trycker sedan på <ENTER>. 6. Välj Dynamic IP Address och klicka på knappen Save. 3. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 7. Skriv in ditt värdnamn ( Host Name ) om du fått något av din Internetleverantör (t.ex. CX A). 4. Klicka på Primary Setup 8. Klicka på Save och sedan på knappen Reboot. 9. När du ombeds starta om datorn klickar du på OK. 10.När Barricade har startat om kan du surfa på Internet på vanligt sätt från alla anslutna datorer.

9 Konfigurera Barricade för ett DSL-modem 1. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 6. Välj Static IP Address och klicka på knappen Save. 2. I fältet Adress skriver du och trycker sedan på <ENTER>. 3. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 4. Klicka på Primary Setup 7. Fyll i respektive fält med de data du fått av din Internetleverantör (ISP). (Observera: Ange den IPadress som du fått i fältet WAN IP Address, inte i fältet LAN IP Address.) 8. Klicka på Save och sedan på knappen Reboot. 5. Under WAN Type klickar du på knappen Change När du ombeds starta om datorn klickar du på OK. 10. När Barricade har startat om kan du surfa på Internet på vanligt sätt från alla anslutna datorer.

10 Konfigurera Barricade för ett DSL-modem med användarnamn och lösenord 1. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 6. Välj PPP over Ethernet och klicka på knappen Save. 2. I fältet Adress skriver du och trycker sedan på <ENTER>. 3. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 4. Klicka på Primary Setup 7. Skriv in användarnamn och lösenord i fälten Account Name och Password. Om din ISP har gett dig ett tjänstnamn anger du detta i fältet Service Name, annars lämnas detta fält tomt. 8. Klicka på Save och sedan på knappen Reboot. 9. När du ombeds starta om datorn klickar du på OK. 5. Under WAN Type klickar du på knappen Change När Barricade har startat om kan du surfa på Internet på vanligt sätt från alla anslutna datorer.

11 Installera och konfigurera skrivarserver Om du inte ansluter en skrivare till Barricade kan du hoppa över detta avsnitt. 5. Klicka på fliken Information. 1. Sätt in installations-cdn i CD ROMspelaren. Installationsprogrammet startar automatiskt. (Om det inte gör det klickar du på Start och sedan på Kör..., därefter skriver du <CD-enhetsbokstav> :\install.exe och klickar på OK.) 6. Under Skriv till följande port: väljer du PRTmate: (All-in-1). 7. Klicka på Portinställningar Klicka på Install -knappen. Följ instruktionerna som visas på skärmen. När datorn startats om är installationen av programvaran klar, men du måste konfigurera datorn. 3. Klicka på Start, Inställningar och välj Skrivare. 8. Ange IP-adressen för Barricade (standard är ) och klicka sedan på OK. 9. Klicka på Spooler-inställn..., välj Avaktivera tvåvägsstöd för den här skrivaren om alternativet finns, och klicka sedan på OK. 4. Högerklicka på skrivaren som är ansluten till Barricade och välj Egenskaper från menyn. 10.Klicka på OK för att stänga dialogrutan med skrivarens egenskaper. 11.Datorn är nu klar för utskrift via Barricade skrivarserver. Upprepa dessa steg på alla datorer som är anslutna till din Barricade.

12 Använda installations-cdn Felsökning Sätt in installations-cdn i CD ROMspelaren. Installationsprogrammet startar automatiskt. (Om det inte gör det klickar du på Start och sedan på Kör..., därefter skriver du <CD-enhetsbokstav> :\install.exe och klickar på OK.) Här följer några tips på vad du kan göra om du fortfarande har problem trots att du följt anvisningarna i denna installationsguide. Problem att ansluta till Internet Hur vet jag vilken WAN-typ jag ska välja? Använd följande allmänna regler för att ta reda på vilken WAN-typ din Internet-leverantör (ISP) använder: A. För att installera programvara för skrivarserver: Se avsnittet Installera och konfigurera skrivarserver i denna handbok. Observera: Om du inte ansluter någon skrivare till Barricade behöver du inte installera programvara för skrivarserver. B. För att läsa användarhandboken: Klicka på Read User Manual. Observera: du måste ha installerat Adobe Acrobat Reader i din dator innan du kan läsa handboken. Om du inte har det kan du installera den från CDn. För att installera den klickar du på Start sedan Kör... och skriver sedan <CDenhetsbokstav>:\viewer\rs405eng.exe.) A. Om din ISP har gett dig en specifik IP-adress väljer du Static IP. B. Om du har användarnamn och lösenord för att koppla upp mot Internet väljer du PPP over Ethernet. C. Om du använder ett externt telefonmodem kopplat till Barricade väljer du Dial-up Network. D. Om din ISP har gett dig ett värdnamn väljer du Dynamic IP Address. Jag kommer inte åt Internet genom min Barricade. Beroende på Internetleverantör (ISP) finns det inställningar som måste ändras för att komma ut på Internet. A. Om du har -tjänst med dynamisk IP-adress måste du ange ett värdnamn ( host name ). Om din ISP inte kräver ett värdnamn lämnar du detta fält tomt. Ange värdnamn på följande sätt:

13 1. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 6. Klicka på Save och sedan på Reboot. 7. När du ombeds starta om datorn klickar du på OK. 2. I fältet Adress skriver du och trycker sedan på <ENTER>. B. Din ISP kan kräva ett domännamn. Om din ISP inte kräver ett domännamn lämnar du detta fält tomt. Ange domännamn på följande sätt: 3. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 1. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 2. I fältet Adress skriver du och trycker sedan på <ENTER>. 4. Klicka på Primary Setup 3. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 5. Kontrollera att WAN Type är satt till Dynamic IP Address och ange värdnamnet du fått av din ISP (t.ex. CX123456) 4. Klicka på DHCP Server.

14 5. I fältet Domain Name anger du det domännamn du fått av din ISP (t.ex. xxx.yyy.home.com). 4. På sidan System Status i Barricades webbkonsol skriver du ditt lösenord i fältet System Password (standard är admin ) och klickar du på knappen Log In. 6. Klicka på Save och sedan på Reboot. 5. Klicka på Toolbox. 7. När du ombeds starta om datorn klickar du på OK. C. Du måste kanske kopiera Ethernet-adapterns MAC-adress för din Barricade. Din ISP kan registrera din MAC-adress (en MAC-adress är ett serienummer som är unikt för varje Ethernet-adapter), och din Barricade behöver kanske kunna skicka denna adress till din ISP. Gör på följande sätt: 6. Klicka på knappen Clone MAC. 1. Se till att du använder den dator och Ethernet-adapter som ursprungligen var anslutet till din ISP. 7. Klicka på Save och sedan på Reboot. 2. Starta din webb-läsare (exempelvis Internet Explorer eller Netscape Navigator). 3. I fältet Adress skriver du och trycker sedan på <ENTER>. 8. När du ombeds starta om datorn klickar du på OK.

15 D. Om du använder DSL behöver du kanske konfigurera om Barricade för en PPPoE-anslutning (Point to Point Protocol over Ethernet). Detta gör du genom att följa anvisningarna under Konfigurera Barricade för ett DSL-modem med användarnamn och lösenord på sidan 19. E. Om du använder en ren plug&play-isp (t.ex. Time Warner eller Road Runner i vissa områden) måste du kanske stänga av och starta om ditt kabelmodem när du är klar med konfigureringen av Barricade. 4. Dubbelklicka på filen RS405ENG.EXE. Detta startar installationen av programvaran. Följ anvisningarna på skärmen för att slutföra installationen. Läsa handboken När jag klickar på User s Manual efter det att CDn har startat upp händer ingenting Du måste kanske först installera Acrobat Reader. Installera den på följande sätt: 1. Dubbelklicka på ikonen Den här datorn på skrivbordet i Windows. 5. När installationsprogrammet är klart tar du ut CDn och sätter in den igen och klickar sedan på knappen User s Manual. 2. Högerklicka på CD ROM-ikonen och välj Utforska. 3. Dubbelklicka på mappen viewer
