1 Ethernet innehållsförteckning Ethernet-anslutning Med hjälp av skrivarens inbyggda Ethernet-funktion kan du ansluta skrivaren direkt till ett Ethernet-nätverk utan hjälp från en extern skrivarserver. För mer information om skrivarens Ethernet-funktion klickar du på avsnittet nedan: Ethernet-lampor nätverkskonfigurationssida skrivarens interna webbsida För installationsanvisningar klickar du på lämpligt avsnitt nedan: grundläggande information om Ethernet ansluta skrivaren till ett Ethernet-nätverk installationen av skrivarprogramvara på en dator i ett nätverk Se även: felsökning återställa skrivaren till fabrikens standardkonfiguration Ethernet-ordlista file:///c /svc/ug_ethernet_intro_fs.html [12/17/ :59:33 PM]

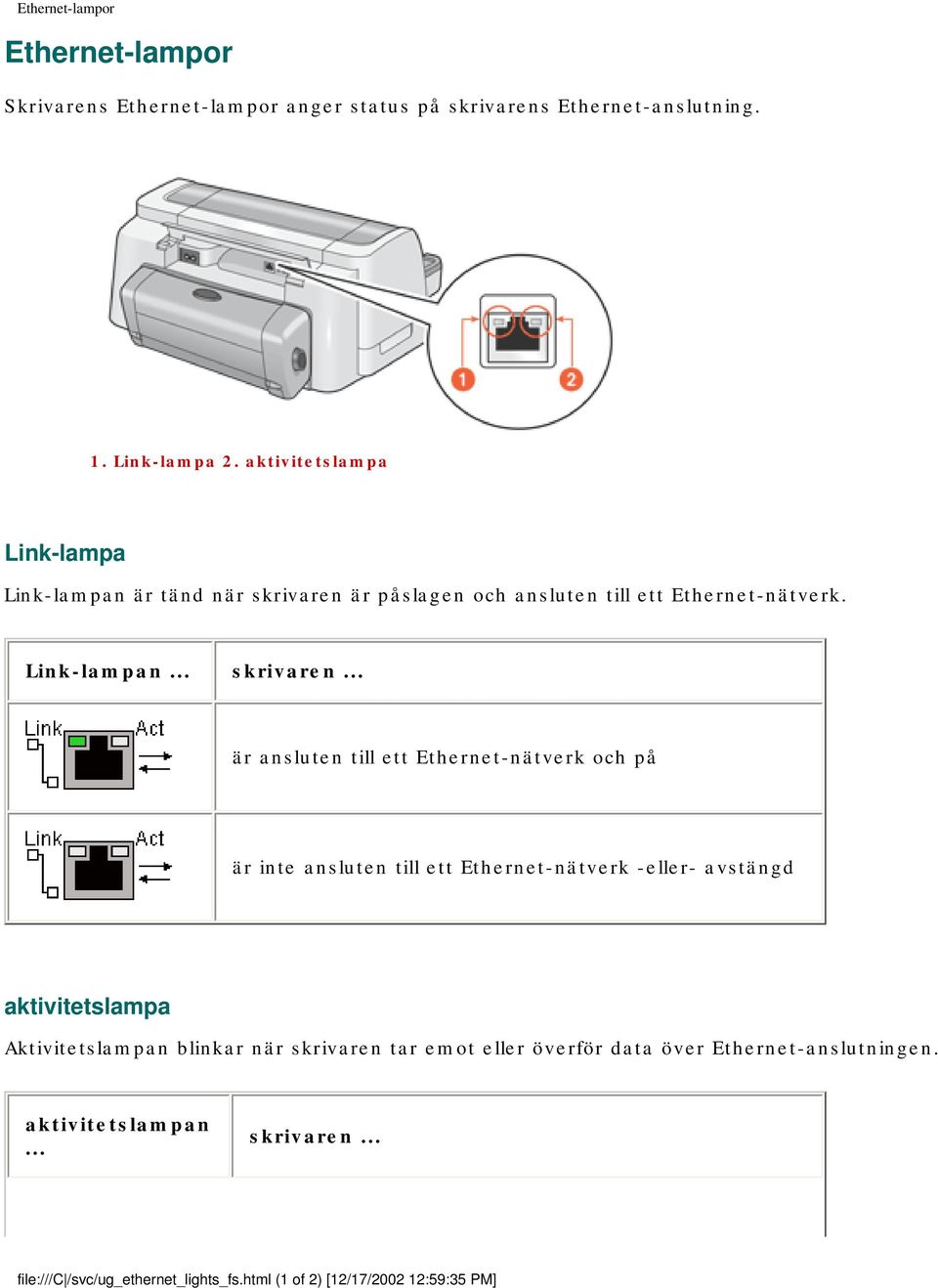

2 Ethernet-lampor Ethernet-lampor Skrivarens Ethernet-lampor anger status på skrivarens Ethernet-anslutning. 1. Link-lampa 2. aktivitetslampa Link-lampa Link-lampan är tänd när skrivaren är påslagen och ansluten till ett Ethernet-nätverk. Link-lampan... skrivaren... är ansluten till ett Ethernet-nätverk och på är inte ansluten till ett Ethernet-nätverk -eller- avstängd aktivitetslampa Aktivitetslampan blinkar när skrivaren tar emot eller överför data över Ethernet-anslutningen. aktivitetslampan... skrivaren... file:///c /svc/ug_ethernet_lights_fs.html (1 of 2) [12/17/ :59:35 PM]

3 Ethernet-lampor tar emot eller överför data över Ethernet-anslutningen tar inte emot och överför inte data över Ethernetanslutningen file:///c /svc/ug_ethernet_lights_fs.html (2 of 2) [12/17/ :59:35 PM]

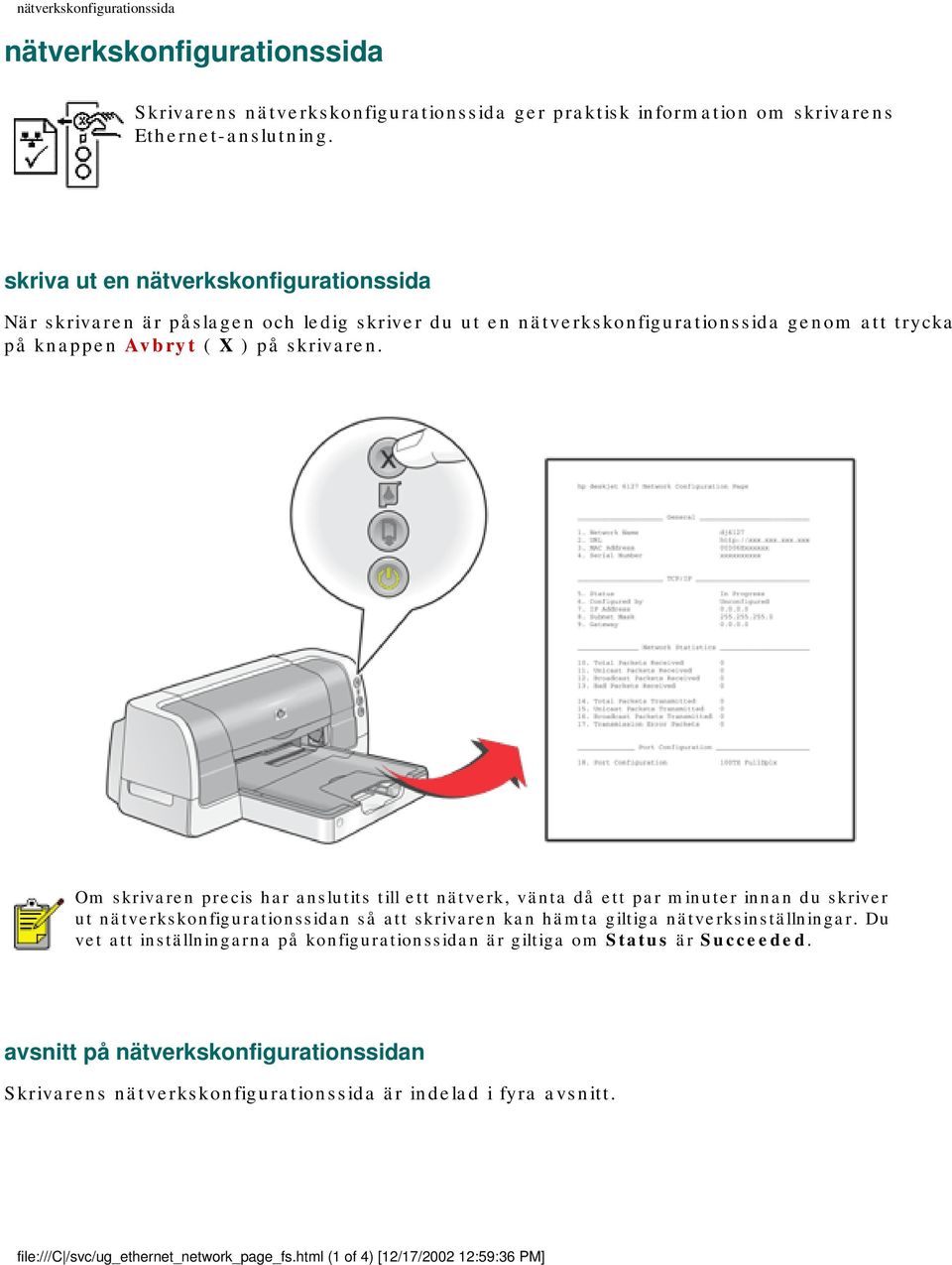

4 nätverkskonfigurationssida nätverkskonfigurationssida Skrivarens nätverkskonfigurationssida ger praktisk information om skrivarens Ethernet-anslutning. skriva ut en nätverkskonfigurationssida När skrivaren är påslagen och ledig skriver du ut en nätverkskonfigurationssida genom att trycka på knappen Avbryt ( X ) på skrivaren. Om skrivaren precis har anslutits till ett nätverk, vänta då ett par minuter innan du skriver ut nätverkskonfigurationssidan så att skrivaren kan hämta giltiga nätverksinställningar. Du vet att inställningarna på konfigurationssidan är giltiga om Status är Succeeded. avsnitt på nätverkskonfigurationssidan Skrivarens nätverkskonfigurationssida är indelad i fyra avsnitt. file:///c /svc/ug_ethernet_network_page_fs.html (1 of 4) [12/17/ :59:36 PM]

5 nätverkskonfigurationssida 1. Allmänt 2. TCP/IP 3. Nätverksstatistik 4. Portkonfiguration allmänt 1. Network Name: Skrivarens egna namn. 2. URL: IP-adress för skrivarens interna webbsida. 3. MAC Address: Skrivarens maskinvaruadress (finns även på etiketten som finns på skrivarens baksida). 4. Serial Number: Skrivarens serienummer. TCP/IP file:///c /svc/ug_ethernet_network_page_fs.html (2 of 4) [12/17/ :59:36 PM]

6 nätverkskonfigurationssida 5. Status: Skrivarens nätverksstatus: Succeeded, Failed eller In Progress. 6. Configured by: Hur skrivaren hämtade sin IP-adress: DHCP, AutoIP, Manual, Unconfigured. 7. IP Address: Skrivarens IPadress. 8. Subnet Mask: Skrivarens nätmask. 9. Gateway: Skrivarens gatewayadress. nätverksstatistik file:///c /svc/ug_ethernet_network_page_fs.html (3 of 4) [12/17/ :59:36 PM]

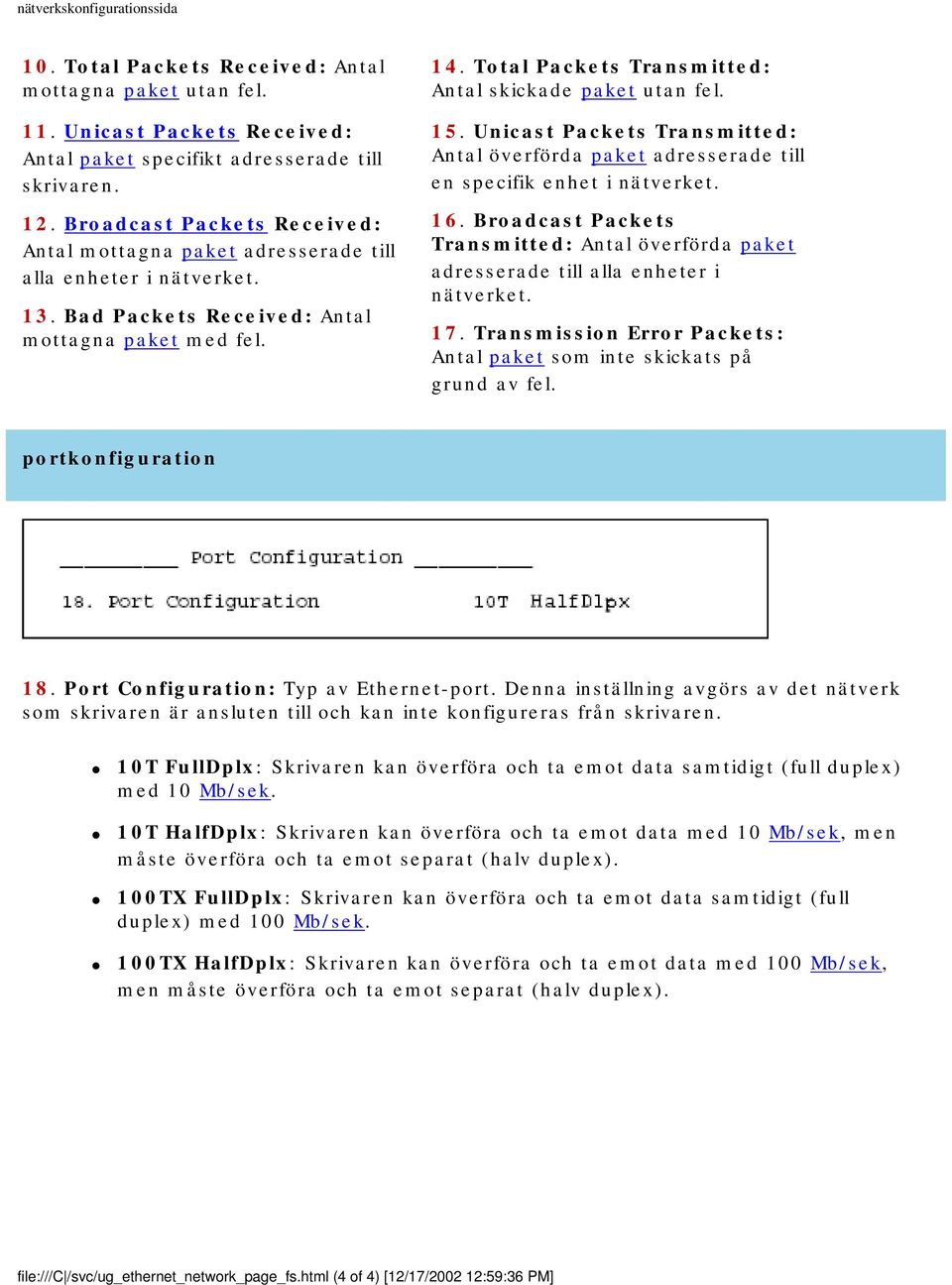

7 nätverkskonfigurationssida 10. Total Packets Received: Antal mottagna paket utan fel. 11. Unicast Packets Received: Antal paket specifikt adresserade till skrivaren. 12. Broadcast Packets Received: Antal mottagna paket adresserade till alla enheter i nätverket. 13. Bad Packets Received: Antal mottagna paket med fel. 14. Total Packets Transmitted: Antal skickade paket utan fel. 15. Unicast Packets Transmitted: Antal överförda paket adresserade till en specifik enhet i nätverket. 16. Broadcast Packets Transmitted: Antal överförda paket adresserade till alla enheter i nätverket. 17. Transmission Error Packets: Antal paket som inte skickats på grund av fel. portkonfiguration 18. Port Configuration: Typ av Ethernet-port. Denna inställning avgörs av det nätverk som skrivaren är ansluten till och kan inte konfigureras från skrivaren. 10T FullDplx: Skrivaren kan överföra och ta emot data samtidigt (full duplex) med 10 Mb/sek. 10T HalfDplx: Skrivaren kan överföra och ta emot data med 10 Mb/sek, men måste överföra och ta emot separat (halv duplex). 100TX FullDplx: Skrivaren kan överföra och ta emot data samtidigt (full duplex) med 100 Mb/sek. 100TX HalfDplx: Skrivaren kan överföra och ta emot data med 100 Mb/sek, men måste överföra och ta emot separat (halv duplex). file:///c /svc/ug_ethernet_network_page_fs.html (4 of 4) [12/17/ :59:36 PM]

8 Ethernet-ordlista Ethernet-ordlista 10/100 Base-T: En teknisk term för "Ethernet". 10/100 avser den hastighet som Ethernetnätverket fungerar med. 10 indikerar 10 megabitar per sekund ( Mb/sek ) för normalt Ethernet och 100 indikerar 100 Mb/sek för Fast Ethernet. AutoIP: Den process som en enhet i ett nätverk använder för att automatiskt tilldela IPadresser till sig själv. Broadcast-paket: Ett paket som skickas från en enhet i ett nätverk till alla enheter i nätverket. DHCP (Dynamic Host Configuration Protocol): Ett protokoll som används för att automatiskt tilldela en IP-adress till varje enhet i ett nätverk. Ethernet: En populär form av fysiskt datornätverk för lokala nätverk (LAN). Ethernet-kabel: Det finns två typer av Ethernet-kablar. En rak kabel är den mest vanliga och den används för att ansluta enheter i ett nätverk till ett nav eller en router. En korskopplad kabel är en partvinnad patchkabel som styr överföringssignalerna från en enhet till mottagningssignalerna på en annan enhet. Använd en oskärmad CAT-5 rak kabel med en RJ-45- kontakt när du ansluter skrivaren till ett Ethernet-nätverk. Gateway: En särskild enhet ( router eller dator) som ansluter två olika nätverk. En dator i ett Ethernet-nätverk kan t.ex. fungera som en gateway mellan ett nätverk och Internet. Brandvägg: En kombination med maskinvara och programvara som skyddar ett nätverk från obehörigt intrång. Nav: En enkel enhet som fungerar som mittpunkt i ett Ethernet-nätverk. Andra enheter i nätverket ansluts till naven. ICS (Internet-anslutningsdelning): Ett Windows-program som gör det möjligt för en dator att fungera som gateway mellan Internet och ett lokalt nätverk (LAN). ICS eller Internetanslutningsdelningen använder DHCP när den tilldelar IP-adresser. Se Windowsdokumentationen för mer information om Internet-anslutningsdelning (ICS). IP-adress: Ett unikt nummer som identifierar en enhet i ett lokalt nätverk. IP-adressen tilldelas ofta automatiskt av DHCP eller AutoIP. Det finns dock möjlighet att manuellt tilldela en enhet en statisk IP-adress. Lokalt nätverk (LAN): Ett datornätverk av höghastighetstyp som ansluter enheter som är på ett relativt kort avstånd från varandra. Ethernet är en typ av lokalt nätverk. MAC-adress (Media Access Control): Maskinvaruadressen för en enhet i ett nätverk. Skrivarens MAC-adress visas på sidan med nätverkskonfiguration och på etiketten nära skrivarens Ethernet-port. Mb/sek (megabitar per sekund): Måttet på den hastighet som ett Ethernet-nätverk fungerar med. 1 Mb/sek är exempelvis lika med 1,000,000 bitar per sekund (eller 125,000 byte per sekund). Nätverksnamn: Det namn som skrivaren identifierar sig själv med (kallas även skrivarens "egna namn"). Skrivarens nätverksnamn (Network Name) är den första uppgiften på file:///c /svc/ug_ethernet_glossary_fs.html (1 of 2) [12/17/ :59:37 PM]

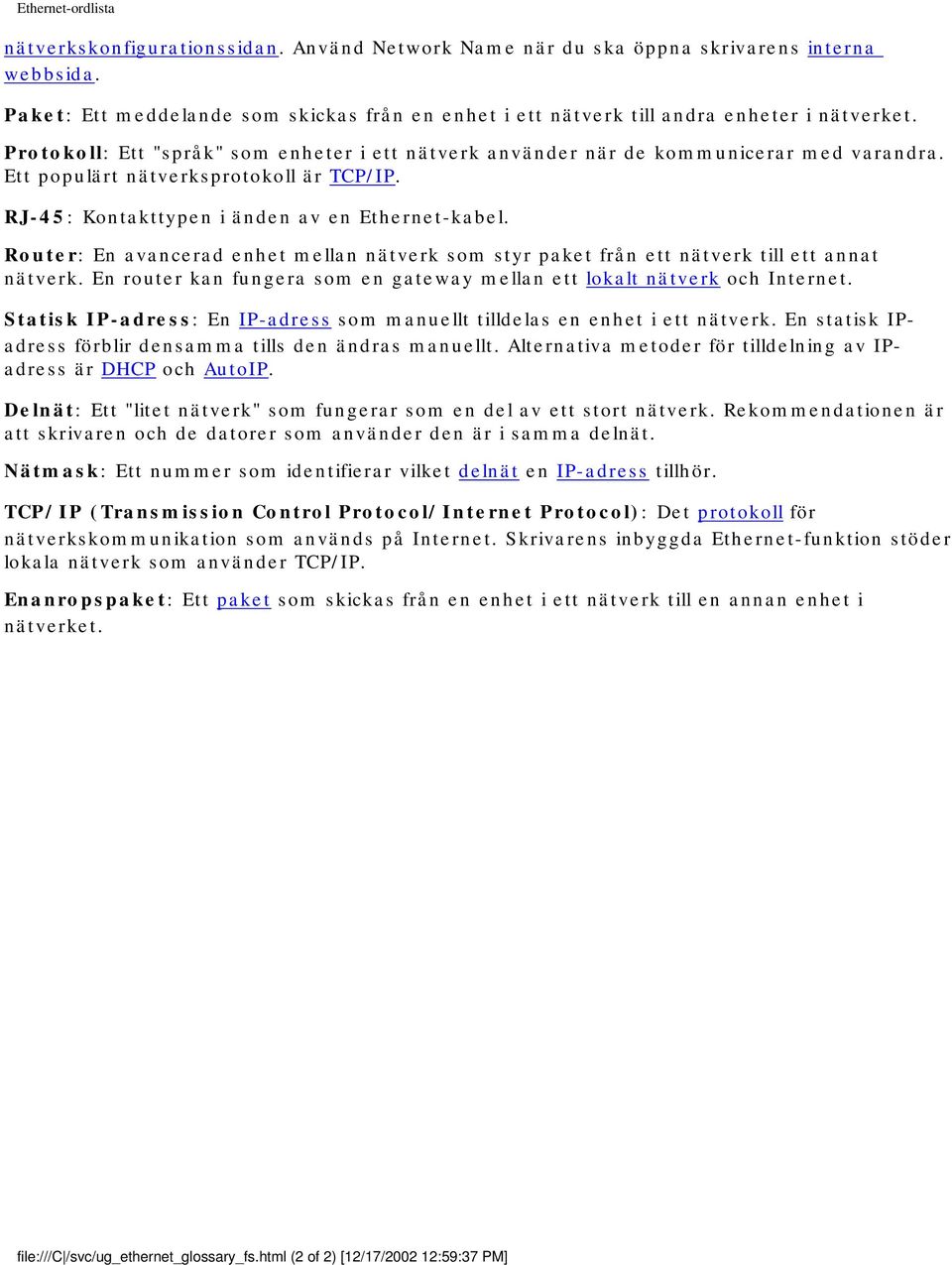

9 Ethernet-ordlista nätverkskonfigurationssidan. Använd Network Name när du ska öppna skrivarens interna webbsida. Paket: Ett meddelande som skickas från en enhet i ett nätverk till andra enheter i nätverket. Protokoll: Ett "språk" som enheter i ett nätverk använder när de kommunicerar med varandra. Ett populärt nätverksprotokoll är TCP/IP. RJ-45: Kontakttypen i änden av en Ethernet-kabel. Router: En avancerad enhet mellan nätverk som styr paket från ett nätverk till ett annat nätverk. En router kan fungera som en gateway mellan ett lokalt nätverk och Internet. Statisk IP-adress: En IP-adress som manuellt tilldelas en enhet i ett nätverk. En statisk IPadress förblir densamma tills den ändras manuellt. Alternativa metoder för tilldelning av IPadress är DHCP och AutoIP. Delnät: Ett "litet nätverk" som fungerar som en del av ett stort nätverk. Rekommendationen är att skrivaren och de datorer som använder den är i samma delnät. Nätmask: Ett nummer som identifierar vilket delnät en IP-adress tillhör. TCP/IP (Transmission Control Protocol/Internet Protocol): Det protokoll för nätverkskommunikation som används på Internet. Skrivarens inbyggda Ethernet-funktion stöder lokala nätverk som använder TCP/IP. Enanropspaket: Ett paket som skickas från en enhet i ett nätverk till en annan enhet i nätverket. file:///c /svc/ug_ethernet_glossary_fs.html (2 of 2) [12/17/ :59:37 PM]

10 Ethernet-webbsida skrivarens interna webbsida Använd skrivarens interna webbsida för att göra följande: Justera nätverkskonfiguration Kontrollera beräknade bläcknivåer i patronerna Visa nätverksstatistik Länk till HP:s webbplats för support och inköp av förbrukningsartiklar innan du använder den interna webbsidan Innan du använder skrivarens interna webbsida ska du kontrollera att skrivaren och datorn är påslagna och anslutna till nätverket. Om du vill använda den interna webbsidan för att nå HP:s support eller köpa förbrukningsmaterial ska du bekräfta att datorn är ansluten till Internet. öppna den interna webbsidan Följ dessa steg när du vill öppna skrivarens interna webbsida. 1. Starta webbläsaren. Använd Microsoft Internet Explorer 5.0 eller senare eller Netscape 4.75 eller senare. 2. Ange ett av följande i adressrutan och tryck sedan på Retur. Skrivarens nätverksnamn Skrivarens webbadress Om skrivaren finns på ett annat delnät än datorn öppnar du den interna webbsidan genom att ange skrivarens webbadress i webbläsarens adressruta. Om du inte känner till något av ovanstående skriver du ut en nätverkskonfigurationssida. file:///c /svc/ug_ethernet_web_server_fs.html [12/17/ :59:37 PM]

11 grundläggande information om Ethernet grundläggande information om Ethernet Genom att använda skrivarens inbyggda Ethernet-funktion kan du ansluta skrivaren direkt till ett 10/100 Base-T Ethernet-nätverk utan hjälp från en extern skrivarserver. maskinvara nav och routrar I ett Ethernet-nätverk är både datorer och skrivaren anslutna till ett nav eller en router. exempel på ett Ethernet-nätverk Nav och routrar kan se ungefär likadana ut men det finns en viktig skillnad. Nav är passiva - andra enheter i nätverket ansluter till navet i syfte att kommunicera med varandra. Navet hanterar inte nätverket. Routrar är aktiva. Routrar har verktyg för nätverksadministration såsom brandväggar och DHCP. En router kan agera som en gateway, men det kan inte ett nav göra. kablar Anslut skrivaren till ett Ethernet-nätverk genom att använda en oskärmad CAT-5 Ethernet-kabel. Ethernet-kablar har en RJ-45-kontakt. file:///c /svc/ug_ethernet_basics_fs.html (1 of 4) [12/17/ :59:38 PM]

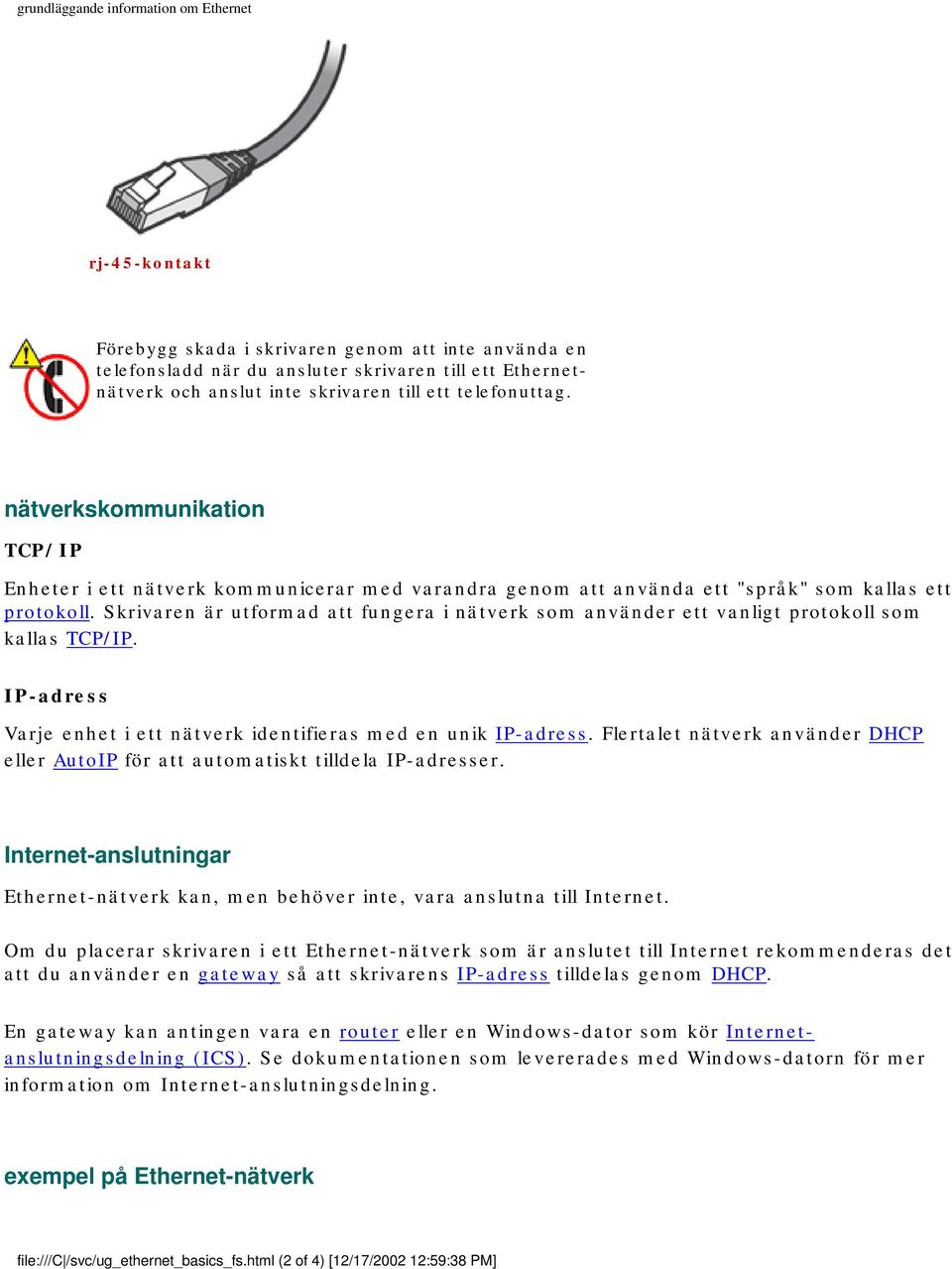

12 grundläggande information om Ethernet rj-45-kontakt Förebygg skada i skrivaren genom att inte använda en telefonsladd när du ansluter skrivaren till ett Ethernetnätverk och anslut inte skrivaren till ett telefonuttag. nätverkskommunikation TCP/IP Enheter i ett nätverk kommunicerar med varandra genom att använda ett "språk" som kallas ett protokoll. Skrivaren är utformad att fungera i nätverk som använder ett vanligt protokoll som kallas TCP/IP. IP-adress Varje enhet i ett nätverk identifieras med en unik IP-adress. Flertalet nätverk använder DHCP eller AutoIP för att automatiskt tilldela IP-adresser. Internet-anslutningar Ethernet-nätverk kan, men behöver inte, vara anslutna till Internet. Om du placerar skrivaren i ett Ethernet-nätverk som är anslutet till Internet rekommenderas det att du använder en gateway så att skrivarens IP-adress tilldelas genom DHCP. En gateway kan antingen vara en router eller en Windows-dator som kör Internetanslutningsdelning (ICS). Se dokumentationen som levererades med Windows-datorn för mer information om Internet-anslutningsdelning. exempel på Ethernet-nätverk file:///c /svc/ug_ethernet_basics_fs.html (2 of 4) [12/17/ :59:38 PM]

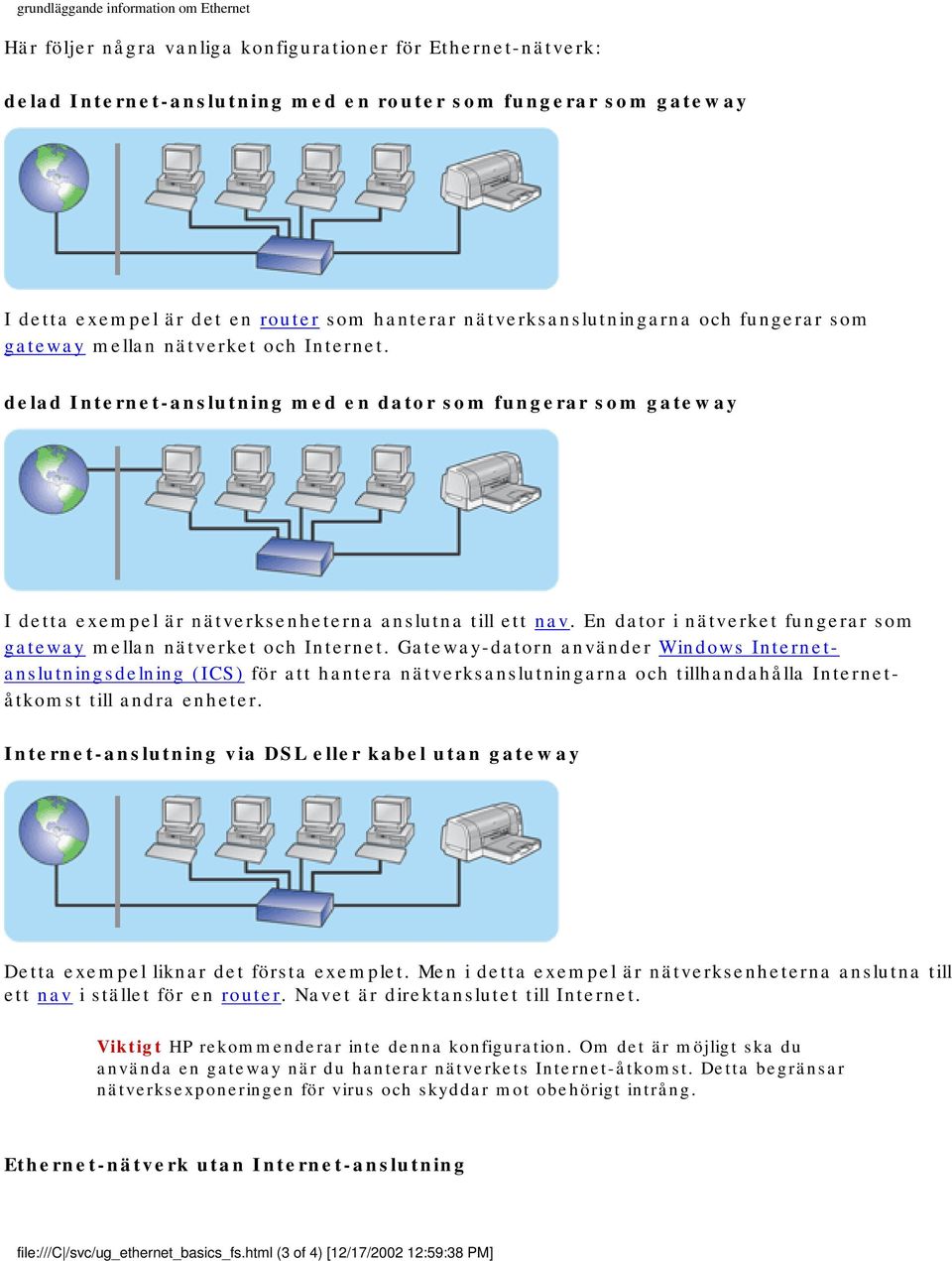

13 grundläggande information om Ethernet Här följer några vanliga konfigurationer för Ethernet-nätverk: delad Internet-anslutning med en router som fungerar som gateway I detta exempel är det en router som hanterar nätverksanslutningarna och fungerar som gateway mellan nätverket och Internet. delad Internet-anslutning med en dator som fungerar som gateway I detta exempel är nätverksenheterna anslutna till ett nav. En dator i nätverket fungerar som gateway mellan nätverket och Internet. Gateway-datorn använder Windows Internetanslutningsdelning (ICS) för att hantera nätverksanslutningarna och tillhandahålla Internetåtkomst till andra enheter. Internet-anslutning via DSL eller kabel utan gateway Detta exempel liknar det första exemplet. Men i detta exempel är nätverksenheterna anslutna till ett nav i stället för en router. Navet är direktanslutet till Internet. Viktigt HP rekommenderar inte denna konfiguration. Om det är möjligt ska du använda en gateway när du hanterar nätverkets Internet-åtkomst. Detta begränsar nätverksexponeringen för virus och skyddar mot obehörigt intrång. Ethernet-nätverk utan Internet-anslutning file:///c /svc/ug_ethernet_basics_fs.html (3 of 4) [12/17/ :59:38 PM]

14 grundläggande information om Ethernet I detta exempel är nätverksenheterna anslutna till ett nav. Enheterna använder AutoIP för att erhålla IP-adresser. använda skrivaren i Ethernet-nätverk Datorer i nätverket skickar utskriftsjobb direkt till skrivaren som skriver ut dem i den ordning de tas emot. skrivarens Ethernet-kapacitet Skrivaren kan ta emot utskrifter som skickats från fyra användare samtidigt. Om fem användare t.ex. skickar en utskrift vardera till skrivaren samtidigt tar skrivaren emot fyra utskrifter och avvisar den femte. Användaren som skickat den femte utskriften bör vänta ett par minuter och sedan skicka utskriften igen. file:///c /svc/ug_ethernet_basics_fs.html (4 of 4) [12/17/ :59:38 PM]

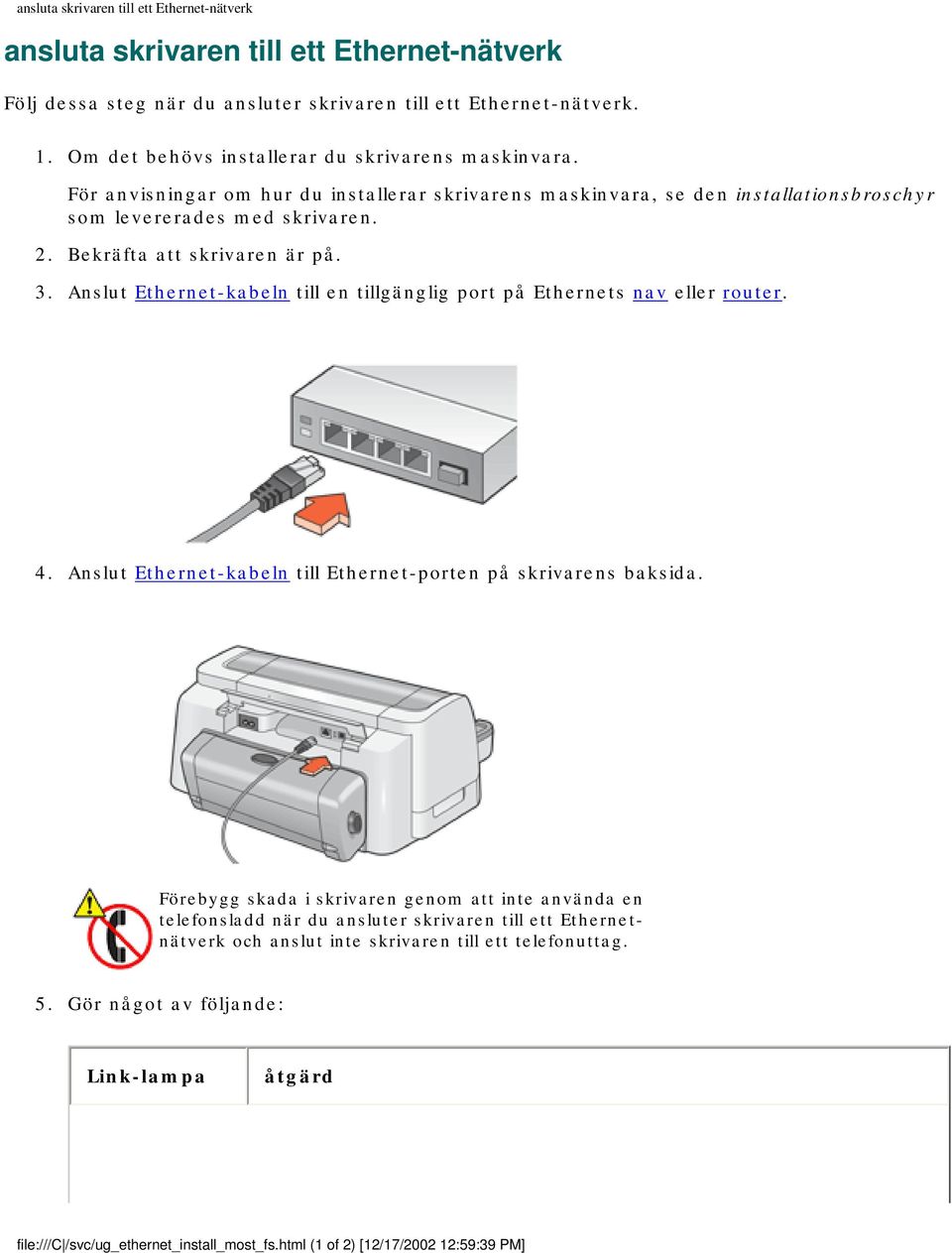

15 ansluta skrivaren till ett Ethernet-nätverk ansluta skrivaren till ett Ethernet-nätverk Följ dessa steg när du ansluter skrivaren till ett Ethernet-nätverk. 1. Om det behövs installerar du skrivarens maskinvara. För anvisningar om hur du installerar skrivarens maskinvara, se den installationsbroschyr som levererades med skrivaren. 2. Bekräfta att skrivaren är på. 3. Anslut Ethernet-kabeln till en tillgänglig port på Ethernets nav eller router. 4. Anslut Ethernet-kabeln till Ethernet-porten på skrivarens baksida. Förebygg skada i skrivaren genom att inte använda en telefonsladd när du ansluter skrivaren till ett Ethernetnätverk och anslut inte skrivaren till ett telefonuttag. 5. Gör något av följande: Link-lampa åtgärd file:///c /svc/ug_ethernet_install_most_fs.html (1 of 2) [12/17/ :59:39 PM]

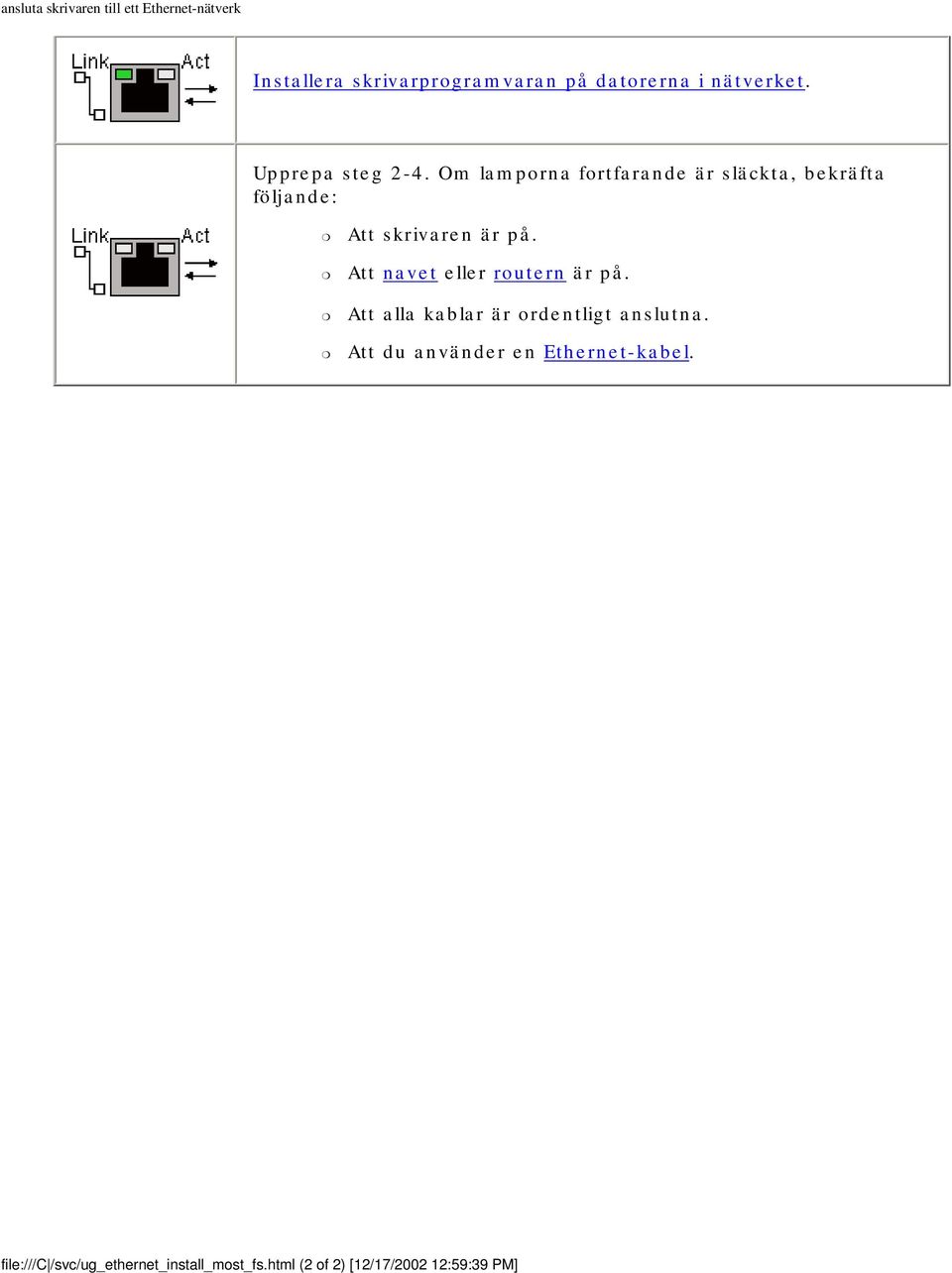

16 ansluta skrivaren till ett Ethernet-nätverk Installera skrivarprogramvaran på datorerna i nätverket. Upprepa steg 2-4. Om lamporna fortfarande är släckta, bekräfta följande: Att skrivaren är på. Att navet eller routern är på. Att alla kablar är ordentligt anslutna. Att du använder en Ethernet-kabel. file:///c /svc/ug_ethernet_install_most_fs.html (2 of 2) [12/17/ :59:39 PM]

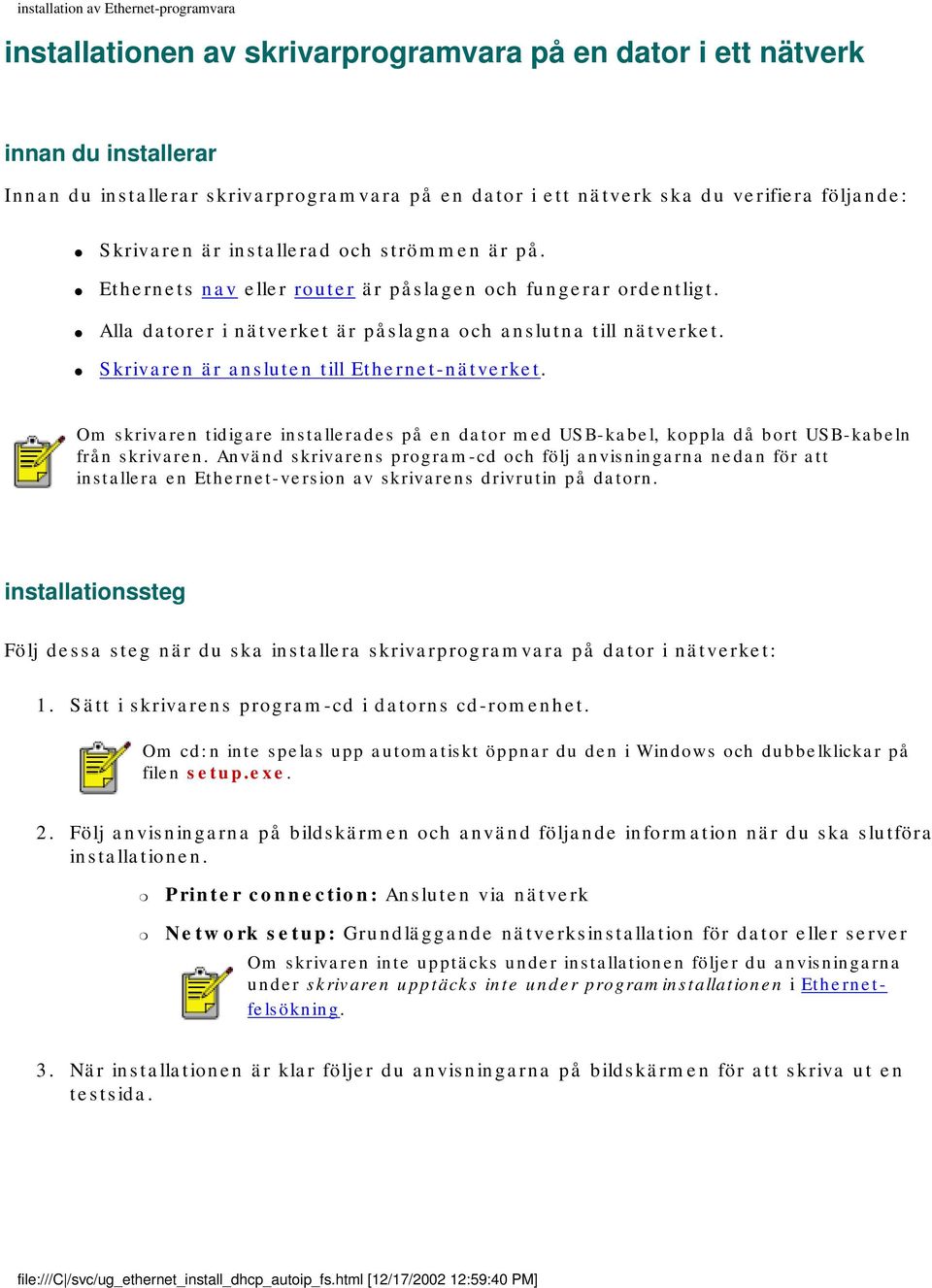

17 installation av Ethernet-programvara installationen av skrivarprogramvara på en dator i ett nätverk innan du installerar Innan du installerar skrivarprogramvara på en dator i ett nätverk ska du verifiera följande: Skrivaren är installerad och strömmen är på. Ethernets nav eller router är påslagen och fungerar ordentligt. Alla datorer i nätverket är påslagna och anslutna till nätverket. Skrivaren är ansluten till Ethernet-nätverket. Om skrivaren tidigare installerades på en dator med USB-kabel, koppla då bort USB-kabeln från skrivaren. Använd skrivarens program-cd och följ anvisningarna nedan för att installera en Ethernet-version av skrivarens drivrutin på datorn. installationssteg Följ dessa steg när du ska installera skrivarprogramvara på dator i nätverket: 1. Sätt i skrivarens program-cd i datorns cd-romenhet. Om cd:n inte spelas upp automatiskt öppnar du den i Windows och dubbelklickar på filen setup.exe. 2. Följ anvisningarna på bildskärmen och använd följande information när du ska slutföra installationen. Printer connection: Ansluten via nätverk Network setup: Grundläggande nätverksinstallation för dator eller server Om skrivaren inte upptäcks under installationen följer du anvisningarna under skrivaren upptäcks inte under programinstallationen i Ethernetfelsökning. 3. När installationen är klar följer du anvisningarna på bildskärmen för att skriva ut en testsida. file:///c /svc/ug_ethernet_install_dhcp_autoip_fs.html [12/17/ :59:40 PM]

18 ethernet-felsökning ethernet-felsökning Klicka på det alternativ som bäst beskriver problemet: Skrivaren skriver inte ut. Det går inte att bläddra till skrivarens interna webbsida. Skrivaren upptäcks inte under programinstallationen. skrivaren skriver inte ut Kontrollera följande: Skrivaren är installerad och strömmen är på. Att bläckpatronerna är installerade. Att skrivaren är påslagen och att det finns papper i pappersfacket. Att det inte finns papperstrassel. Klicka här om problemet är något av dem som beskrivs ovan. Besvara följande frågor: Lyser Link-lampan? Ja. till nästa fråga. Fortsätt Nej. Kontrollera följande: Att du inte använder en telefonsladd när du ansluter skrivaren till nätverket. Att Ethernet-kabeln är ordentligt ansluten till skrivaren. Att Ethernets nav eller router är på och fungerar ordentligt. Att den dator du använder är ansluten till nätverket. file:///c /svc/ug_ethernet_problems_fs.html (1 of 3) [12/17/ :59:41 PM]

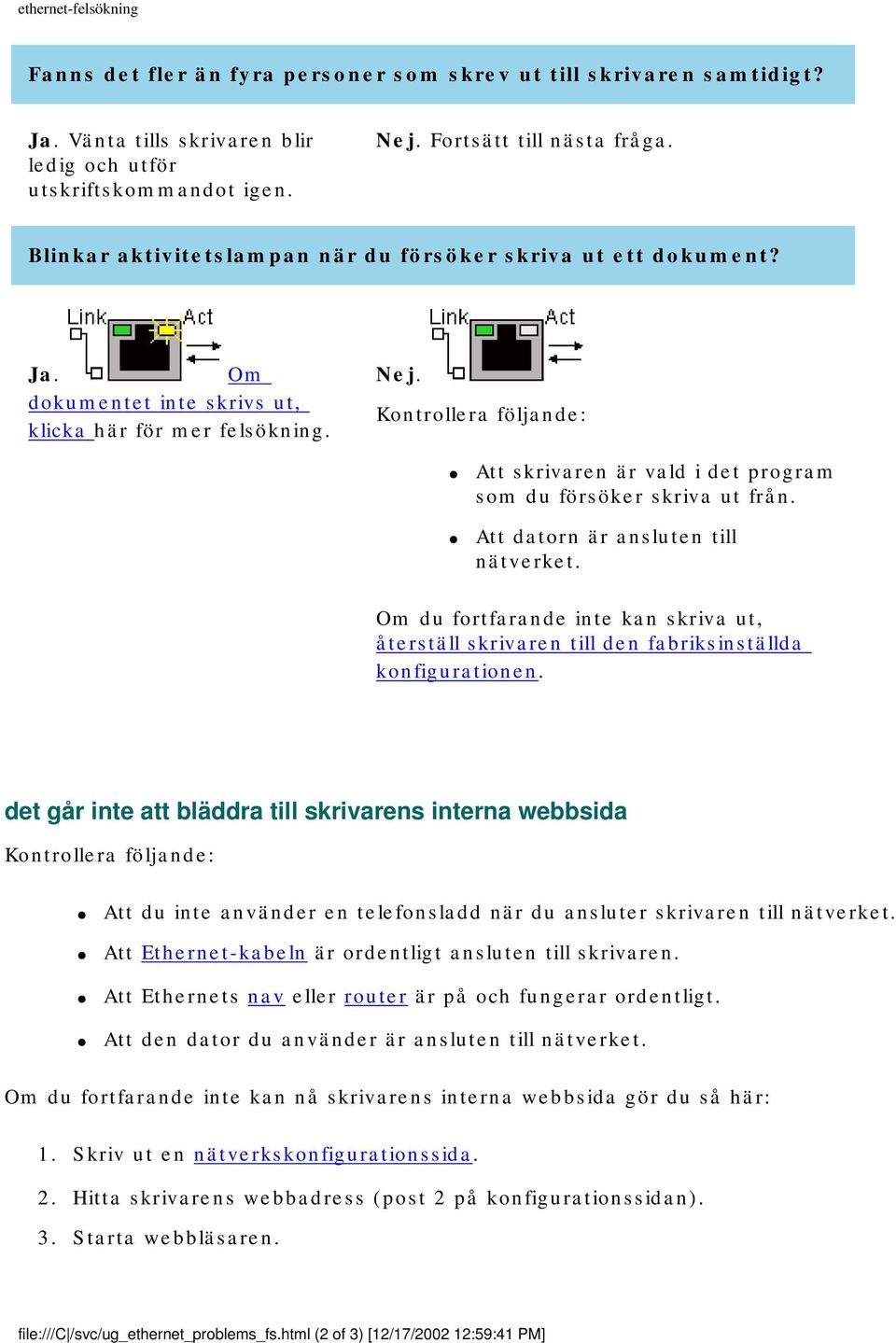

19 ethernet-felsökning Fanns det fler än fyra personer som skrev ut till skrivaren samtidigt? Ja. Vänta tills skrivaren blir ledig och utför utskriftskommandot igen. Nej. Fortsätt till nästa fråga. Blinkar aktivitetslampan när du försöker skriva ut ett dokument? Ja. Om dokumentet inte skrivs ut, klicka här för mer felsökning. Nej. Kontrollera följande: Att skrivaren är vald i det program som du försöker skriva ut från. Att datorn är ansluten till nätverket. Om du fortfarande inte kan skriva ut, återställ skrivaren till den fabriksinställda konfigurationen. det går inte att bläddra till skrivarens interna webbsida Kontrollera följande: Att du inte använder en telefonsladd när du ansluter skrivaren till nätverket. Att Ethernet-kabeln är ordentligt ansluten till skrivaren. Att Ethernets nav eller router är på och fungerar ordentligt. Att den dator du använder är ansluten till nätverket. Om du fortfarande inte kan nå skrivarens interna webbsida gör du så här: 1. Skriv ut en nätverkskonfigurationssida. 2. Hitta skrivarens webbadress (post 2 på konfigurationssidan). 3. Starta webbläsaren. file:///c /svc/ug_ethernet_problems_fs.html (2 of 3) [12/17/ :59:41 PM]

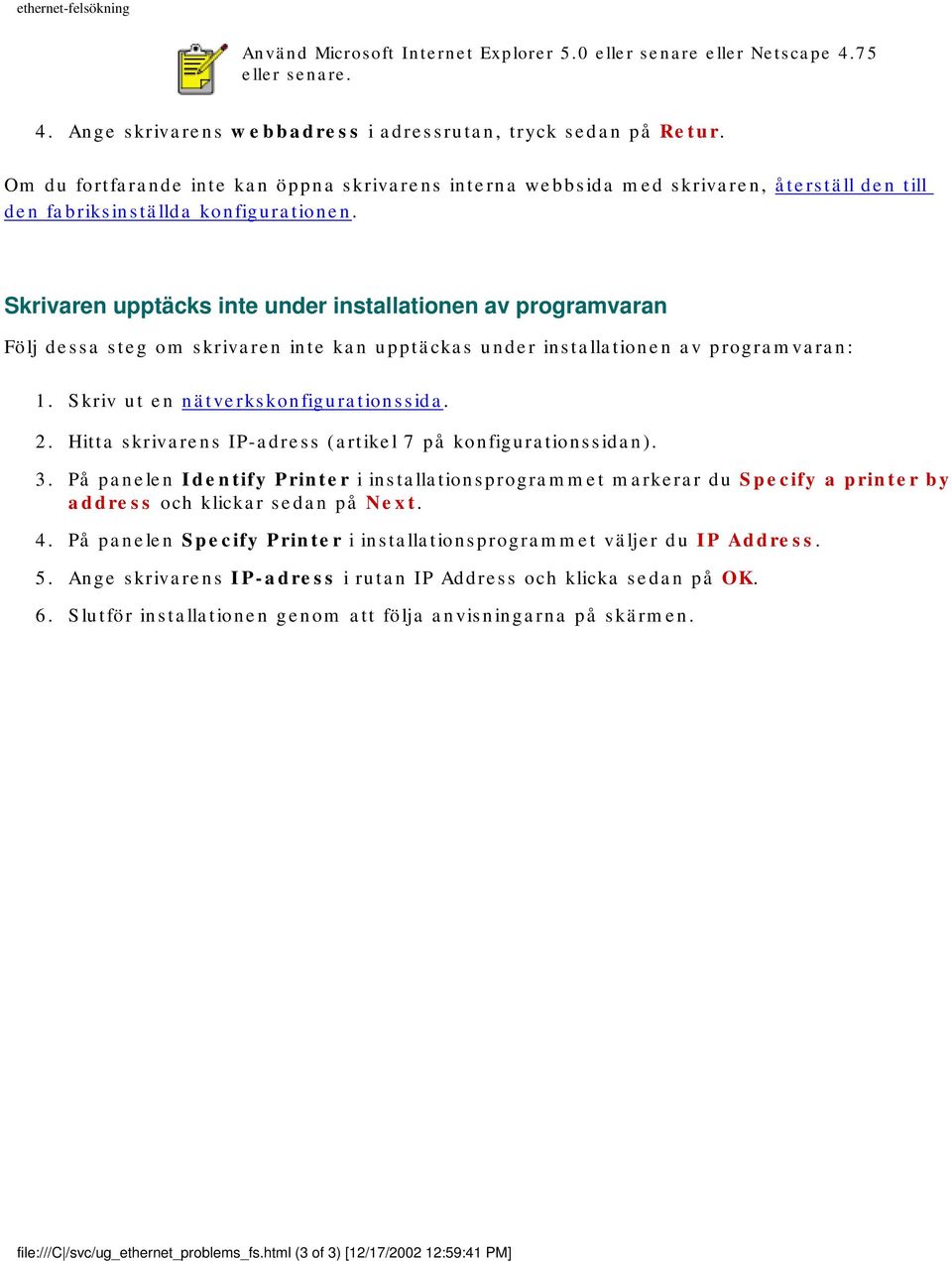

20 ethernet-felsökning Använd Microsoft Internet Explorer 5.0 eller senare eller Netscape 4.75 eller senare. 4. Ange skrivarens webbadress i adressrutan, tryck sedan på Retur. Om du fortfarande inte kan öppna skrivarens interna webbsida med skrivaren, återställ den till den fabriksinställda konfigurationen. Skrivaren upptäcks inte under installationen av programvaran Följ dessa steg om skrivaren inte kan upptäckas under installationen av programvaran: 1. Skriv ut en nätverkskonfigurationssida. 2. Hitta skrivarens IP-adress (artikel 7 på konfigurationssidan). 3. På panelen Identify Printer i installationsprogrammet markerar du Specify a printer by address och klickar sedan på Next. 4. På panelen Specify Printer i installationsprogrammet väljer du IP Address. 5. Ange skrivarens IP-adress i rutan IP Address och klicka sedan på OK. 6. Slutför installationen genom att följa anvisningarna på skärmen. file:///c /svc/ug_ethernet_problems_fs.html (3 of 3) [12/17/ :59:41 PM]

21 återställa skrivaren till fabrikens standardkonfiguration återställa skrivaren till fabrikens standardkonfiguration När skrivaren är konfigurerad på Ethernet sparas konfigurationsinställningar i minnet. Du kan behöva återställa skrivaren till dess fabriksinställda konfiguration om du inte kan: Skriva ut till skrivaren Öppna skrivarens interna webbsida Följ dessa steg för att återställa skrivaren till den fabriksinställda standardkonfigurationen: 1. Bekräfta att skrivaren är avstängd. 2. Tryck på och håll nere knappen Avbryt ( X ). 3. Samtidigt som du håller ner knappen Avbryt trycker du på strömbrytaren för att slå på skrivaren. 4. Släpp knappen Avbryt. 5. Bekräfta att alla tre skrivarlampor blinkar samtidigt två gånger. alla tre lampor blinkar samtidigt två gånger Om lamporna inte blinkar upprepar du steg 1-4. file:///c /svc/ug_ethernet_reset_fs.html [12/17/ :59:41 PM]
