1 Easy, Reliable & Secure Installationshandbok WiFi-router N300 (N300R)

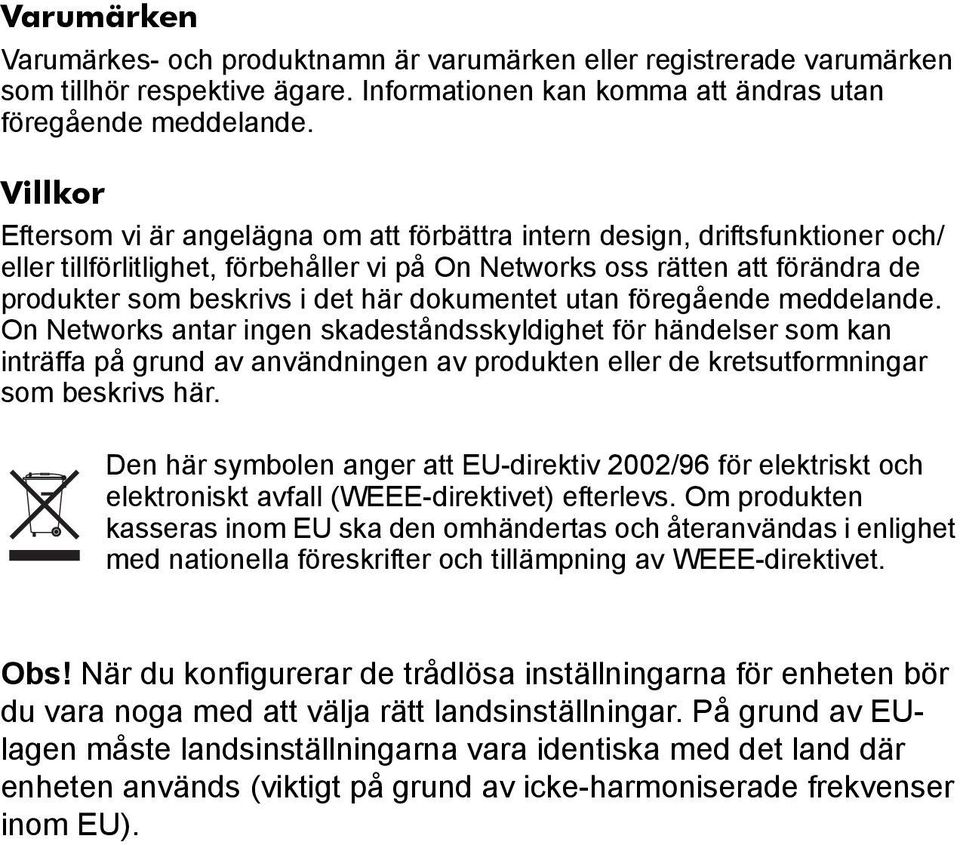

2 Varumärken Varumärkes- och produktnamn är varumärken eller registrerade varumärken som tillhör respektive ägare. Informationen kan komma att ändras utan föregående meddelande. Villkor Eftersom vi är angelägna om att förbättra intern design, driftsfunktioner och/ eller tillförlitlighet, förbehåller vi på On Networks oss rätten att förändra de produkter som beskrivs i det här dokumentet utan föregående meddelande. On Networks antar ingen skadeståndsskyldighet för händelser som kan inträffa på grund av användningen av produkten eller de kretsutformningar som beskrivs här. Den här symbolen anger att EU-direktiv 2002/96 för elektriskt och elektroniskt avfall (WEEE-direktivet) efterlevs. Om produkten kasseras inom EU ska den omhändertas och återanvändas i enlighet med nationella föreskrifter och tillämpning av WEEE-direktivet. Obs! När du konfigurerar de trådlösa inställningarna för enheten bör du vara noga med att välja rätt landsinställningar. På grund av EUlagen måste landsinställningarna vara identiska med det land där enheten används (viktigt på grund av icke-harmoniserade frekvenser inom EU).

3 Routerbeskrivning Framsida. Det finns fem statuslysdioder på framsidan. Ström/test-lysdiod. Lyser grönt: routern är färdig att använda. Blinkar grönt: routern utför startdiagnostiktest. Om lysdioden är släckt är inte routern ansluten till en strömkälla. WPS. Lyser grönt: routern är ansluten till en enhet med WPS-funktioner. Blinkar grönt: en enhet med WPS-funktioner ansluter till routern. Lyser inte: ingen enhet är ansluten. Internetlysdiod. Lyser grönt: routern är ansluten till internet. Blinkar grönt: data överförs. Lyser inte: ingen Ethernet-kabel är ansluten från internetporten till modemet. Lysdiod för trådlöst. Lyser grönt: den trådlösa anslutningen är upprättad. Blinkar grönt: data överförs. Lyser inte: gränssnittet för trådlöst är avstängt. Fyra Ethernet-lysdioder. Om lysdioden blinkar grönt överförs data. Blinkar grönt: data överförs. Lyser inte: ingen enhet är ansluten. Se till att Ethernet-kabeln är ordentligt isatt i båda ändarna och att den anslutna enheten är påslagen. 3

4 Baksida. På baksidan finns följande funktioner: WPS-knapp. Anslut säkert till datorer, skrivare och andra mobila enheter med Wi-Fi-funktioner genom att trycka på den här knappen. Ethernet-portar. Anslut en dator eller annan trådansluten enhet till routern genom att använda de här portarna. Internet-port. Anslut ett kabel- eller DLSmodem till routern med hjälp av den här porten. Uttag för strömadapter. Anslut strömadaptern här för att ansluta routern till ett vägguttag. På/av-knapp. Använd den här knappen till att sätta på och stänga av routern. Knapp för fabriksåterställning. Den här knappen använder du genom att sticka in ett gem i återställningshålet och hålla kvar det i cirka fem sekunder tills strömlysdioden börjar blinka. 4

5 Ansluta routern 1. Förbered modemet. Koppla ur modemet. Om det har ett reservbatteri tar du ur det. 2. Anslut modemet. Koppla in modemet. Sätt i batteriet igen. Anslut sedan modemet till routerns internetport. 5

6 3. Sätt på routern. Anslut strömsladden till routern och anslut strömadaptern till ett uttag. 4. Anslut till en dator. Anslut en dator genom att använda en trådansluten Ethernet-anslutning eller anslut trådlöst. (medföljer inte) 6

7 Du kan använda en Ethernet-kabel (medföljer inte) eller ansluta trådlöst. Använd Ethernet-kabeln när du ansluter datorn till en Ethernetport på datorn. Om du använder en fast IP-adress ser du till att LAN-porten är inställd på DHCP innan du ansluter. Alternativt kan du ansluta trådlöst genom att använda de förinställda inställningarna för trådlös säkerhet som finns på etiketten på routerns undersida. (Mer information finns i avsnittet Förinställd trådlös säkerhet.) 5. Öppna en webbläsare. Om webbsidan inte öppnas stänger du webbläsaren och öppnar den igen och skriver i adressfältet. Klicka på fliken Setup (installation) och konfigurera routern genom att följa anvisningarna. Förinställd säkerhet för trådlöst Den här produkten har ett unikt WiFi-nätverksnamn (SSID) och WiFinätverkslösenord (nätverksnyckel). Det standardinställda SSID:t och nätverksnyckeln (lösenordet) har genererats unikt för varje enhet (som ett serienummer), för att skydda och maximera din trådlösa säkerhet. Informationen finns på etiketten på produktens undersida. Obs! När du konfigurerar de trådlösa inställningarna för enheten bör du vara noga med att välja rätt landsinställningar. Landsinställningarna måste vara identiska med det land där enheten används. 7

8 On Networks rekommenderar att du inte ändrar det förinställda WiFi-nätverksnamnet (SSID) och WiFi-nätverkslösenordet (nätverksnyckel). Om du ändrar inställningarna gäller inte informationen på produktens undersida. Sök efter de förinställda trådlösa inställningarna på routern och skriv in dem här: WiFi-nätverksnamn (SSID) WiFi-nätverkslösenord (nätverksnyckel) Om du ändrar de förinställda trådlösa inställningarna skriver du in dem här: WiFi-nätverksnamn (SSID) WiFi-nätverkslösenord (nätverksnyckel) 8

9 Om du behöver hämta eller uppdatera ditt lösenord: 1. Skriv i en webbläsare. Logga in med ditt standardanvändarnamn (admin) och lösenord (admin). 2. Sök efter ditt trådlösa lösenord genom att välja Wireless Settings (inställningar för trådlöst). Ansluta trådlösa enheter Om du vill ansluta datorer via trådlöst eller andra enheter till ditt trådlösa nätverk väljer du antingen den manuella metoden eller WPSmetoden (Wi-Fi Protected Setup). Manuell metod 1. Öppna det verktyg du hanterar trådlösa anslutningar med på den trådlösa enhet du vill ansluta till routern. Verktyget söker efter alla trådlösa nätverk i ditt område. 9

10 2. Leta rätt på det förinställda On Networks WiFi-nätverksnamnet (SSID) och välj det. Det förinställda WiFi-nätverksnamnet (SSID) finns på produktetiketten på routerns undersida. Obs! Om du ändrade namnet på ditt nätverk under installationsprocessen söker du efter det nätverksnamnet. 3. Ange det förinställda WiFi-nätverkslösenordet (eller ditt eget lösenord om du ändrade det) och klicka på Connect (anslut). 4. Upprepa steg 1 till 3 om du vill lägga till ytterligare trådlösa enheter. WPS-metoden Om den trådlösa enheten har funktioner för WPS (Wi-Fi Protected Setup) kan det hända att du blir uppmanad att trycka på WPSknappen på routern i stället för att ange det WiFi-nätverkslösenordet. Om det händer: 1. Tryck på WPS-knappen på routern. 2. Inom 2 minuter trycker du på WPS-knappen på klientenheten, eller så slutför du WPS-processen genom att följa instruktionerna för WPS som medföljde din trådlösa enhet. Därefter är enheten ansluten till routern. 10

11 3. Lägg till andra trådlösa enheter genom att upprepa den här proceduren. Obs! WPS har inte funktioner för WEP-säkerhet. Om du försöker ansluta en WEP-klient till ditt nätverk med WPS kommer det inte att fungera. Teknisk support Tack för att du väljer produkter från On Networks. När du har installerat routern letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på adressen Du måste vara registrerad innan du kan använda telefonsupporttjänsten. Registrering via rekommenderas. Produktuppdateringar och webbsupport finns på Du hittar mer information om hur du installerar, konfigurerar och använder den trådlösa USB-adaptern i användarhandboken. Om du vill se hela deklarationen om överensstämmelse går du till Du hittar information om GNU General Public License (GPL) på

12 Maj 2012
