1 Easy, Reliable & Secure Installationshandbok Installationshandbok för N300RE WiFi Range Extender

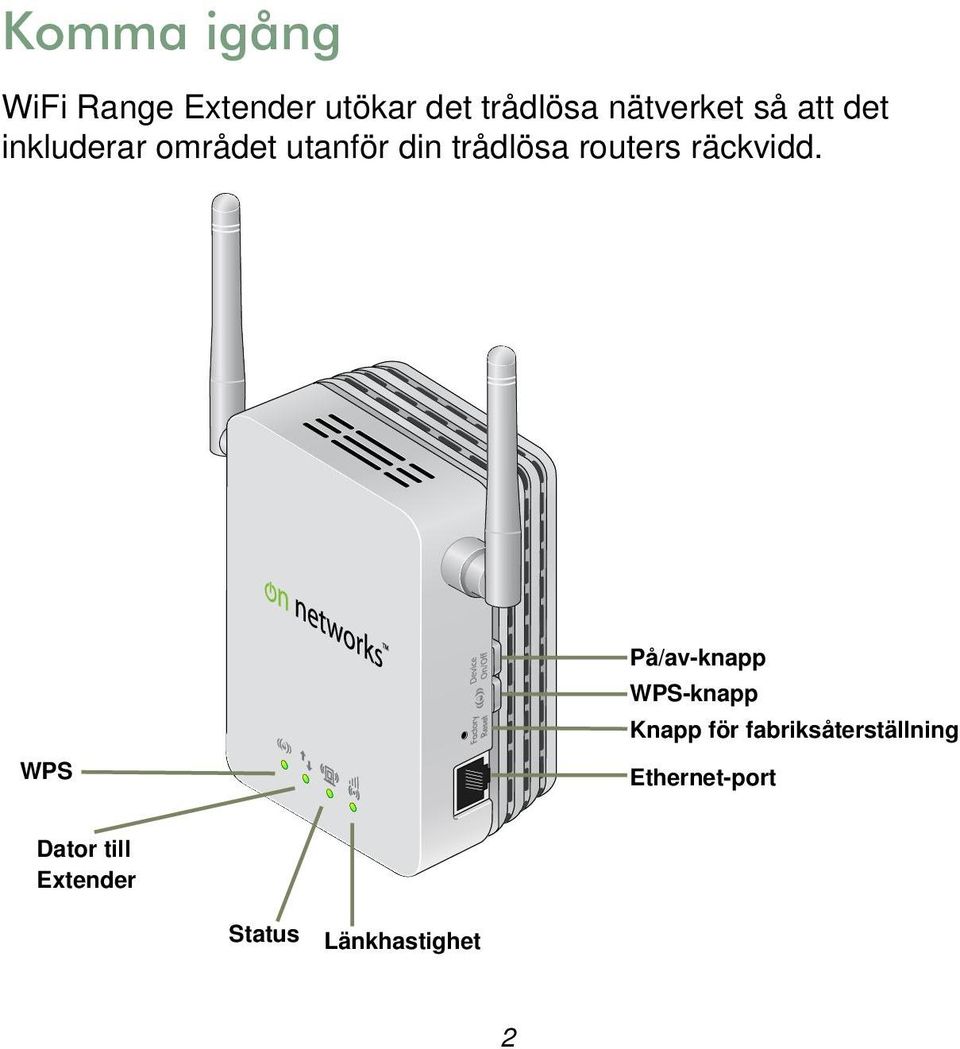

2 Komma igång WiFi Range Extender utökar det trådlösa nätverket så att det inkluderar området utanför din trådlösa routers räckvidd. WPS På/av-knapp WPS-knapp Knapp för fabriksåterställning Ethernet-port Dator till Extender Status Länkhastighet 2

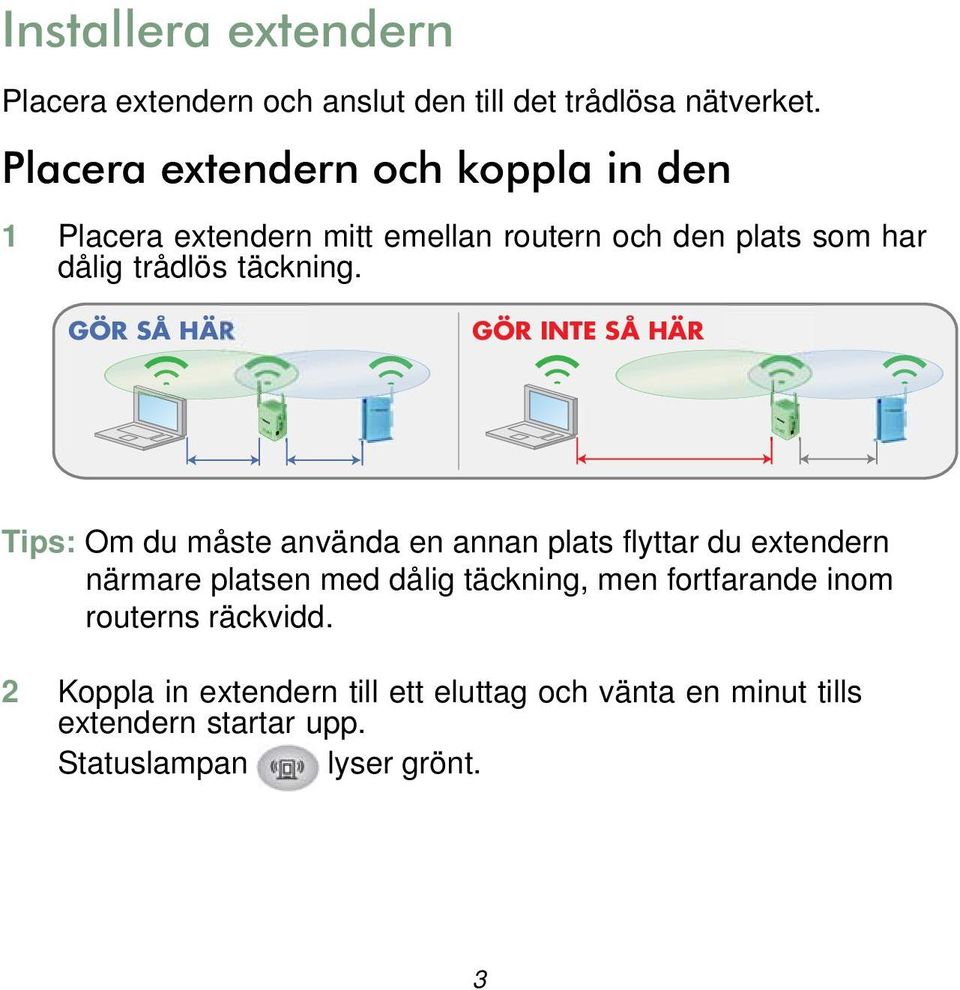

3 Installera extendern Placera extendern och anslut den till det trådlösa nätverket. Placera extendern och koppla in den 1 Placera extendern mitt emellan routern och den plats som har dålig trådlös täckning. GÖR SÅ HÄR GÖR INTE SÅ HÄR Tips: Om du måste använda en annan plats flyttar du extendern närmare platsen med dålig täckning, men fortfarande inom routerns räckvidd. 2 Koppla in extendern till ett eluttag och vänta en minut tills extendern startar upp. Statuslampan lyser grönt. 3

4 Anslut extendern till det trådlösa nätverket Anslut inte extendern till routern via kabel. Extendern kan endast anslutas trådlöst till nätverket. Du kan använda Wi-Fi Protected Setup (WPS), eller webbläsarmetoden. Ansluta med WPS: 1 Tryck på WPS-knappen på extendern. 2 Inom 2 minuter trycker du på WPS-knappen på den trådlösa routern. Statuslampan för anslutning mellan datorn och extendern lyser. Så här ansluter du med webbläsarmetoden: 1 På datorn eller den trådlösa enheten letar du upp och ansluter till det trådlösa nätverket On_Networks_EXT. Statuslampan för anslutning mellan datorn och extendern lyser. 2 Öppna en webbläsare. 3 När du uppmanas att göra det väljer du ett språk i listan. 4

5 EZ Setup visas. 4 Följ anvisningarna i EZ Setup. När extendern ansluter till det trådlösa nätverket lyser statuslampan för länkhastighet grönt. Första gången extendern ansluter till ett trådlöst nätverk ändras extenderns SSID (namn på det trådlösa nätverket) till det nätverksnamnet med _EXT på slutet. Exempel: Namn på trådlöst nätverk: Extendernätverkets namn Mitt_nätverksnamn Mitt_nätverksnamn_EXT Om extendern inte ansluter till det trådlösa nätverket flyttar du extendern till en plats med bättre trådlös signal. Du kan till exempel behöva flytta den till en högre eller friare plats. 5

6 Ansluta till det trådlösa extendernätverket När du har installerat extendern kan du ansluta till det trådlösa extendernätverket. Så här ansluter du till nätverket: 1 Placera datorn eller den trådlösa enheten på platsen med dålig trådlös täckning. 2 Leta upp namnet på det nya extendernätverket: (MyNetworkName_EXT). 3 Välj det här nätverket och ange det lösenord för trådlöst som du använder för ditt hemnätverk. Om du inte kan ansluta till extendernätverket kontrollerar du extenderns statuslampor för att säkerställa att den är ansluten till hemnätverket och att den är på en plats med bra anslutning. Se Extenderns prestanda på sidan 7. 6

7 Extenderns prestanda Se till att statuslampan för dator till extender lyser grönt innan du kontrollerar statuslampan för länkhastighet för att avgöra prestanda. Lysdioden för länkhastighet indikerar prestanda. Green indikerar högsta prestanda. Orange indikerar godtagbara prestanda. Röd indikerar dålig eller ingen anslutning. Om statuslampan för länkhastighet inte lyser är extendern inte ansluten till det trådlösa nätverket. Så förbättrar du extenderns prestanda: 1 Flytta extendern närmare routern eller till en annan plats där sikten är friare. 2 När du flyttar extendern kontrollerar du statuslamporna för länkhastighet och för anslutning mellan datorn och extendern tills du hittat en bra placering. 7

8 EZ Setup Med EZ Setup kan du anpassa extendernätverket. EZ Setup leder dig genom de här stegen: Välja det trådlösa nätverk du vill utöka. Ange lösenordet för trådlöst för nätverket. Ge extendernätverket ett namn. Ansluta din trådlösa dator eller enhet till extendernätverket. Logga in på extendern När du har installerat extendern kan du logga in för att visa eller ändra inställningarna. Så här loggar du in på extendern: 1 Öppna en webbläsare. 2 Skriv 3 Ange admin som användarnamn och admin som lösenord. 8

9 Ethernet-portanslutning Du kan bland annat ansluta en dator, TV, Blu-ray-spelare eller spelkonsol via extenderns Ethernet-port. N300RE Range Extender Blu-ray-spelare Trådlös router 9

10 10

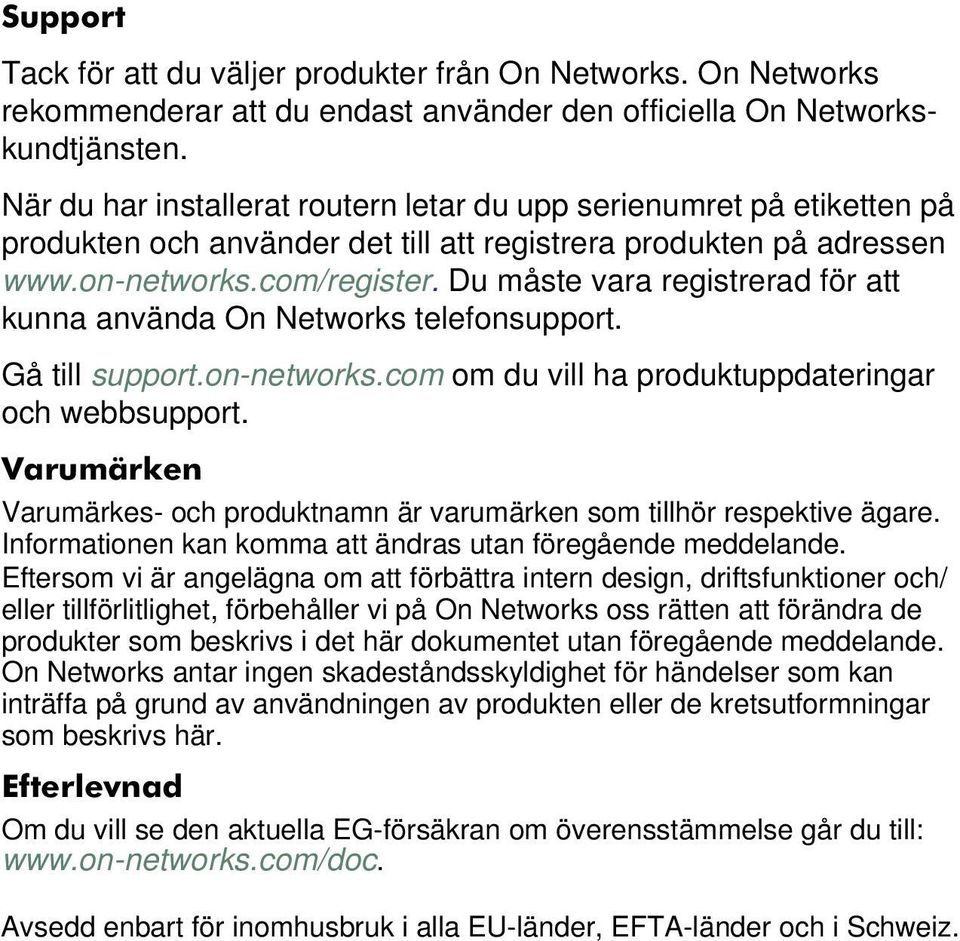

11 Support Tack för att du väljer produkter från On Networks. On Networks rekommenderar att du endast använder den officiella On Networkskundtjänsten. När du har installerat routern letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på adressen Du måste vara registrerad för att kunna använda On Networks telefonsupport. Gå till support.on-networks.com om du vill ha produktuppdateringar och webbsupport. Varumärken Varumärkes- och produktnamn är varumärken som tillhör respektive ägare. Informationen kan komma att ändras utan föregående meddelande. Eftersom vi är angelägna om att förbättra intern design, driftsfunktioner och/ eller tillförlitlighet, förbehåller vi på On Networks oss rätten att förändra de produkter som beskrivs i det här dokumentet utan föregående meddelande. On Networks antar ingen skadeståndsskyldighet för händelser som kan inträffa på grund av användningen av produkten eller de kretsutformningar som beskrivs här. Efterlevnad Om du vill se den aktuella EG-försäkran om överensstämmelse går du till: Avsedd enbart för inomhusbruk i alla EU-länder, EFTA-länder och i Schweiz.

12 On Networks Februari 2013
