1 Wireless N 300+ Powerline AV-router WNXR2000 Installationshandbok

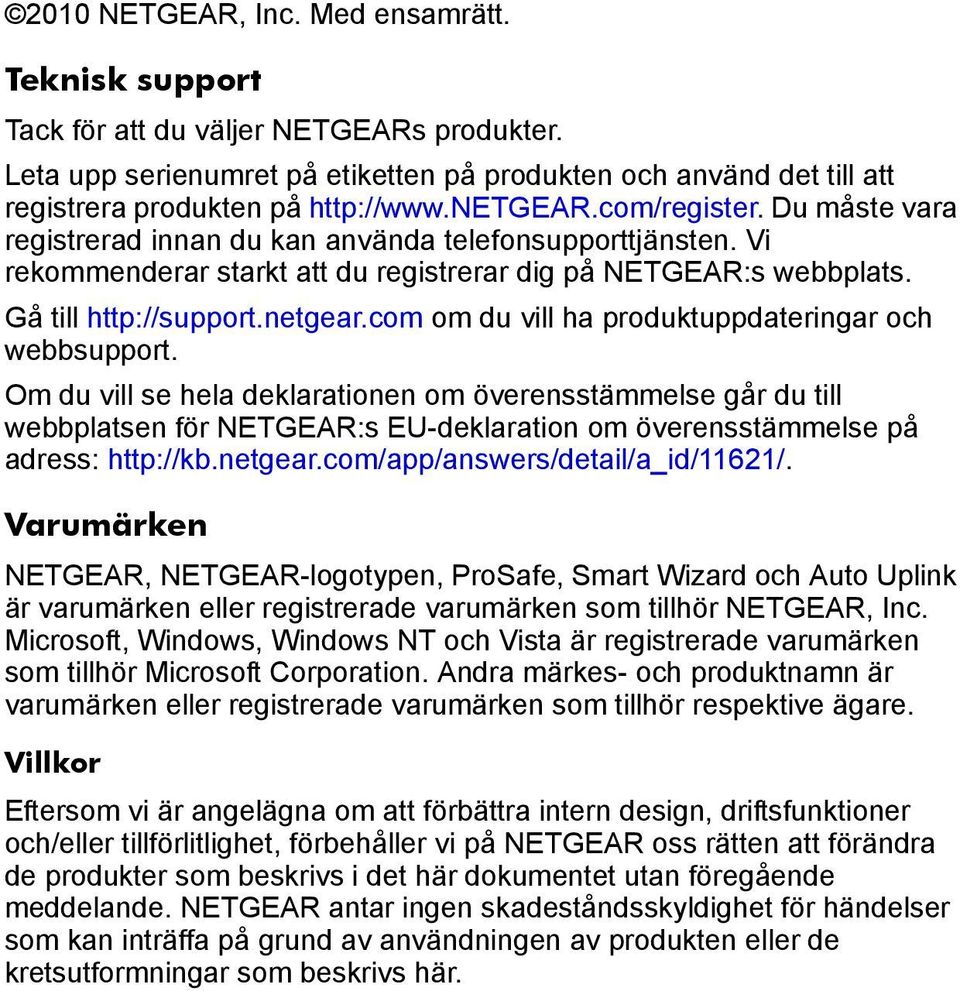

2 2010 NETGEAR, Inc. Med ensamrätt. Teknisk support Tack för att du väljer NETGEARs produkter. Leta upp serienumret på etiketten på produkten och använd det till att registrera produkten på Du måste vara registrerad innan du kan använda telefonsupporttjänsten. Vi rekommenderar starkt att du registrerar dig på NETGEAR:s webbplats. Gå till om du vill ha produktuppdateringar och webbsupport. Om du vill se hela deklarationen om överensstämmelse går du till webbplatsen för NETGEAR:s EU-deklaration om överensstämmelse på adress: Varumärken NETGEAR, NETGEAR-logotypen, ProSafe, Smart Wizard och Auto Uplink är varumärken eller registrerade varumärken som tillhör NETGEAR, Inc. Microsoft, Windows, Windows NT och Vista är registrerade varumärken som tillhör Microsoft Corporation. Andra märkes- och produktnamn är varumärken eller registrerade varumärken som tillhör respektive ägare. Villkor Eftersom vi är angelägna om att förbättra intern design, driftsfunktioner och/eller tillförlitlighet, förbehåller vi på NETGEAR oss rätten att förändra de produkter som beskrivs i det här dokumentet utan föregående meddelande. NETGEAR antar ingen skadeståndsskyldighet för händelser som kan inträffa på grund av användningen av produkten eller de kretsutformningar som beskrivs här.

3 Paketets innehåll 3

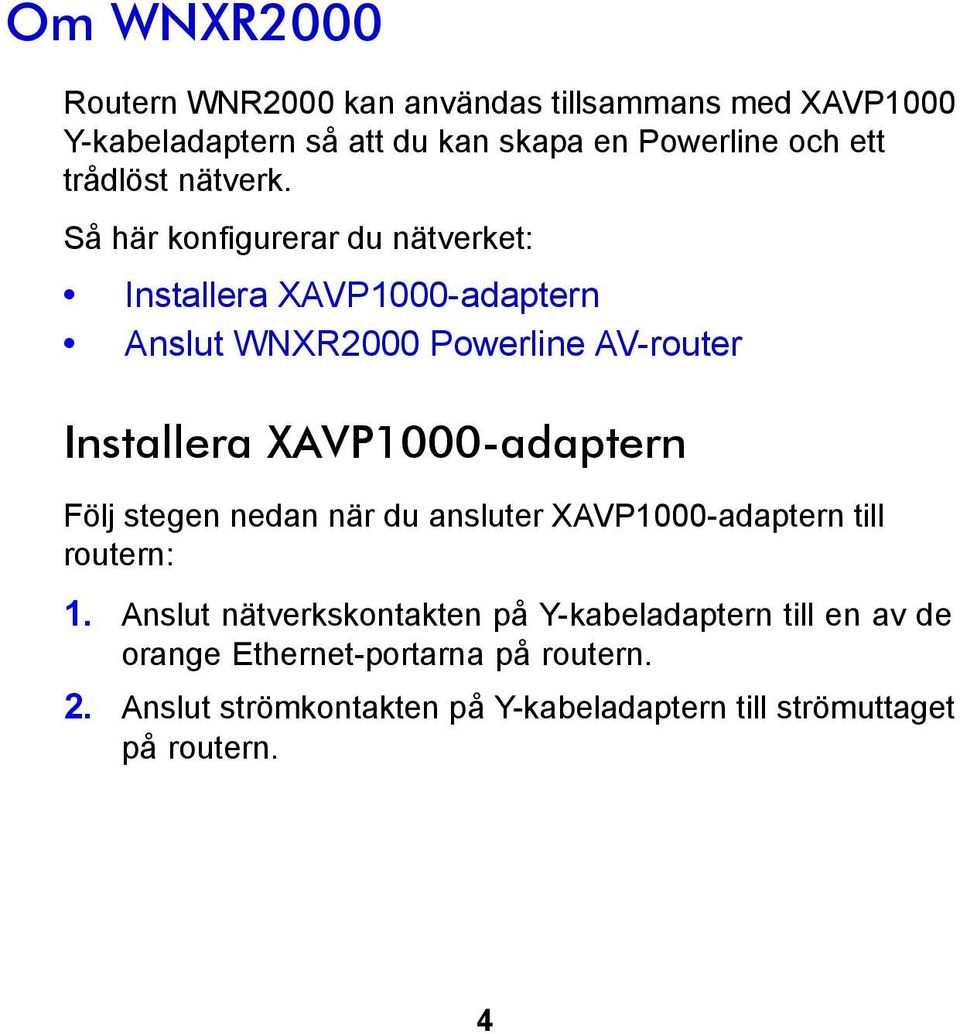

4 Om WNXR2000 Routern WNR2000 kan användas tillsammans med XAVP1000 Y-kabeladaptern så att du kan skapa en Powerline och ett trådlöst nätverk. Så här konfigurerar du nätverket: Installera XAVP1000-adaptern Anslut WNXR2000 Powerline AV-router Installera XAVP1000-adaptern Följ stegen nedan när du ansluter XAVP1000-adaptern till routern: 1. Anslut nätverkskontakten på Y-kabeladaptern till en av de orange Ethernet-portarna på routern. 2. Anslut strömkontakten på Y-kabeladaptern till strömuttaget på routern. 4

5 3. Anslut XAVP1000-adaptern till ett eluttag. Tänk på följande: Du ska INTE ansluta adaptern till ett grenuttag. Eluttaget styrs inte av en strömbrytare, så ingen kan av misstag råka stänga av strömmen till uttaget. 4. Slå på routern genom att trycka på på/av-knappen på baksidan av routern. 5. Se till att strömlamporna på XAVP1000-adaptern och på routern lyser. Mer information om statuslamporna finns i "Statuslampor för routern WNXR2000" på sidan 15 och "Lampor och knappar på XAVP1000-adaptern" på sidan När routern indikerar att Ethernet-porten som är ansluten till Y-kabeladaptern är ansluten och aktiv (lampan för Ethernetporten på routerns framsida lyser med fast grönt sken), ser du till att Ethernet- och Powerline-lamporna på adaptern också är på och blinkar. Anslut WNXR2000 Powerline AV-router Följ anslutningsanvisningarna enligt figuren på nästa sida. 5

6 6

7 7

8 Befintligt Powerline-nätverk rum 1 (exempel) I den här figuren (rum 1) visas hur Powerline-adaptern med Y-kabel och WNR2000-routern kan kopplas till ett befintligt Powerline-nätverk hemma hos dig. 8

9 Befintligt Powerline-nätverk rum 2 (exempel) 9

10 Konfigurera internetåtkomst 1. Skriv i webbläsarens adressfält och tryck på Enter. 2. Öppna sidan för huvudinställningar för routern genom att ange admin för User name (användarnamn) och password för Password (lösenord). 3. När sidan för huvudinställningarna öppnas får du frågan om du vill leta efter uppdateringar. Klicka på Cancel (avbryt). Du kan alltid leta efter ny fast programvara när du har anslutit till internet. 4. Välj det första menyalternativet till vänster: Setup Wizard (installationsguiden). Se till att Yes (ja) är angivet. Klicka sedan på Next (nästa) och följ anvisningarna för att slutföra installationsguiden. 10

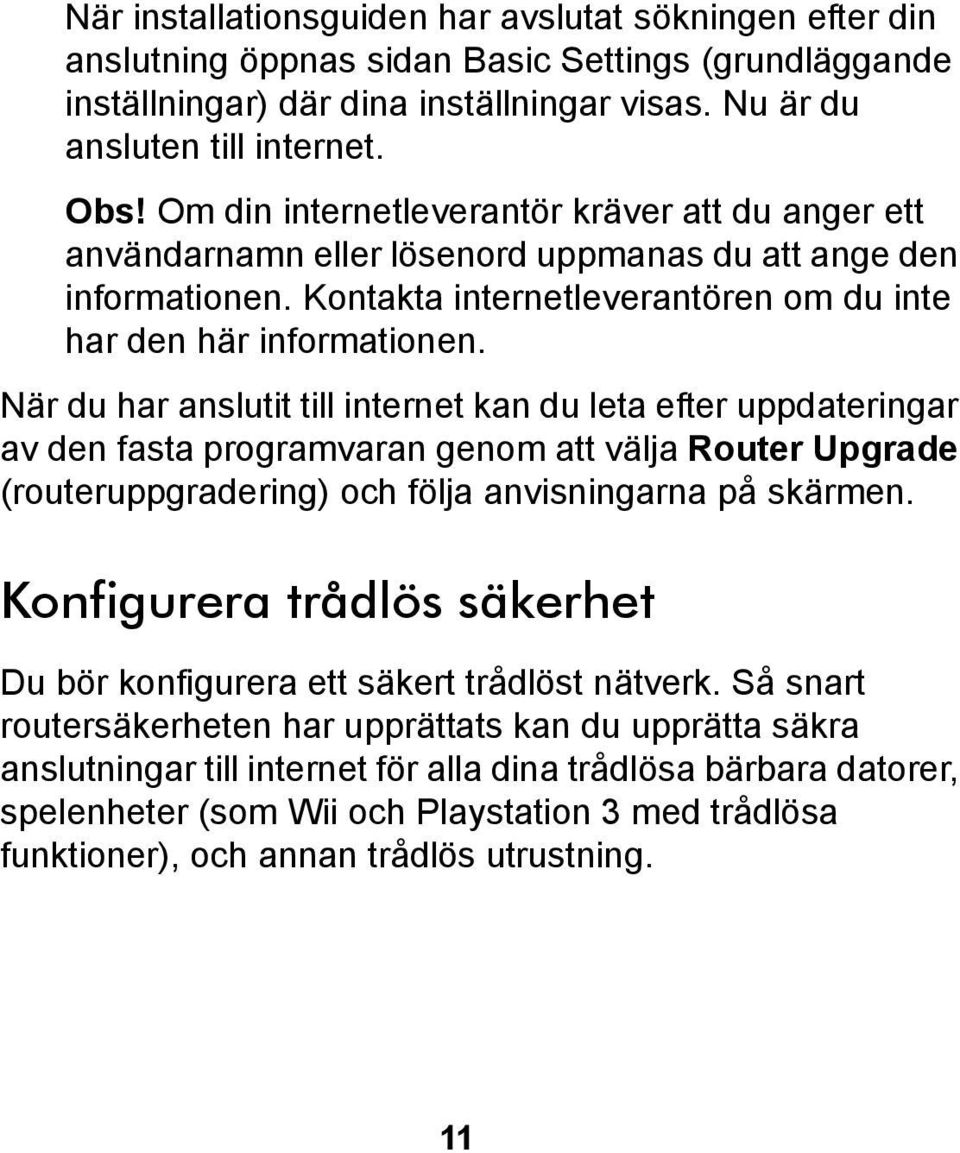

11 När installationsguiden har avslutat sökningen efter din anslutning öppnas sidan Basic Settings (grundläggande inställningar) där dina inställningar visas. Nu är du ansluten till internet. Obs! Om din internetleverantör kräver att du anger ett användarnamn eller lösenord uppmanas du att ange den informationen. Kontakta internetleverantören om du inte har den här informationen. När du har anslutit till internet kan du leta efter uppdateringar av den fasta programvaran genom att välja Router Upgrade (routeruppgradering) och följa anvisningarna på skärmen. Konfigurera trådlös säkerhet Du bör konfigurera ett säkert trådlöst nätverk. Så snart routersäkerheten har upprättats kan du upprätta säkra anslutningar till internet för alla dina trådlösa bärbara datorer, spelenheter (som Wii och Playstation 3 med trådlösa funktioner), och annan trådlös utrustning. 11

12 1. Välj Wireless Settings (trådlösa inställningar) på huvudmenyn.* *Det kan visas andra eller ytterligare funktioner på din routermeny som inte syns här på den här bilden. 2. Först och främst måste du namnge det trådlösa nätverket. Välj ett namn som du enkelt kan komma ihåg. Du kan skriva ned det här: (standardnamnet är NETGEAR). 3. Välj säkerhetsmetod. NETGEAR rekommenderar WPA-PSK (TKIP) +WPA2-PSK (AES). Ange sedan en lösenordsfras. I det här exemplet har vi valt HomeNetwork. Du kan skriva ned din lösenordsfras här:. 12

13 Obs! Fälten Name (SSID) (nätverksnamn) och PassPhrase (lösenordsfras) är skiftlägeskänsliga. Nätverksnamnet, säkerhetsmetoden och lösenordfrasen måste vara desamma på alla trådlösa enheter som är anslutna till routern. 4. Klicka på Tillämpa (Apply) och stäng webbläsaren. Ansluta trådlösa enheter till routern Ange din information för trådlöst här: Namn på trådlöst nätverk (SSID) Lösenordsfras för trådlös säkerhet Om du inte minns lösenordsfrasen skriver du in i webbläsaren och loggar in med användarnamnet admin och lösenordet (standardlösenordet är password). Välj sedan Wireless Settings (trådlösa inställningar) och hämta din lösenordsfras. Du kan utöka ditt trådlösa nätverk med trådlösa datorer och annan utrustning: 13

14 1. Öppna programvaran för trådlöst som hanterar de trådlösa anslutningarna på den trådlösa enhet (iphone, bärbar dator, spelenhet) som du vill ansluta till routern. 2. Programvaran för trådlösa anslutningar söker igenom alla trådlösa nätverk i ditt område. Håll utkik efter ditt nätverk det du namngav när du konfigurerade routern. Välj det. 3. Om du har konfigurerat säkerhetsinställningarna kommer du att uppmanas att ange en Passphrase (lösenordsfras) eller Network Key (nätverksnyckel). Ange den lösenordsfras du valt och klicka på Connect (anslut). Om den trådlösa enheten har funktioner för WPS (WiFi Protected Setup) kan det hända att du blir uppmanad att trycka på en WPSknapp på routern istället för att ange en lösenordsfras. NETGEAR kallar den här metoden för Push 'N' Connect. Gör sedan följande: 1. Tryck på WPS-knappen på routern. Den påminner om eller. 2. Slutför WPS-processen inom 2 minuter genom att följa instruktionerna för programvaran för trådlöst på den trådlösa enheten. Därefter är enheten ansluten till routern. Lägg till andra trådlösa enheter genom att upprepa den här proceduren. 14

15 Beskrivning av lampor och knappar Statuslampor för routern WNXR2000 Objekt Ström Internet Trådlöst Beskrivning Grön (fast sken). Strömmen är på och routern är redo. Orange (fast sken). Routern genomför ett diagnostiskt starttest. Av. Routern tar inte emot ström. Grön (fast sken). Den trådlösa routern har tagit emot en internetadress. Orange (fast sken). Ingen IP-adress har tagits emot. Av. Ingen Ethernet-kabel är ansluten till modemet. Blå (fast sken). Det trådlösa gränssnittet är aktiverat. Av. Det trådlösa gränssnittet är avstängt. 15

16 Objekt Ethernetportar (Portar 1 4) Beskrivning Grön (fast sken). Den lokala porten är ansluten till en 100 Mbit/s-enhet. Orange (fast sken). Den lokala porten är ansluten till en 10 Mbit/s-enhet. Av. Ingen länk har hittats på den här porten. Push N Connect Grön (fast sken). Trådlös säkerhet (WEP, WPA-PSK eller WPA-PSK) är aktiverad. Av. Det finns ingen WPS-anslutning. 16

17 Lampor och knappar på XAVP1000-adaptern Objekt Ström Lysdiod Powerlinelampa Beskrivning Grön (fast sken). Strömmen är på. Grön (blinkande). Adaptern startar om eller ställer in säkerheten. Orange. Strömsparläge. Av. Strömmen är avstängd. Fast sken. Adaptern är ansluten till ett Powerline-nätverk. Blinkande. Adaptern skickar eller tar emot data. Av. Adaptern hittar ingen kompatibel Powerline-enhet som använder samma krypteringsnyckel. Med funktionen Välj ett uttag kan du välja ut det eluttag som har starkast länkhastighet, vilket syns på färgen på lampan: Grön: länkhastighet > 80 Mbit/s (bäst) Orange: länkhastighet > 50 och < 80 Mbit/s (bättre) Röd: länkhastighet < 50 Mbit/s (bra) 17

18 Objekt Beskrivning Fast sken. Ethernet-porten är länkad men det förekommer ingen aktivitet. Blinkande. Det förekommer trafik på Ethernet-porten. Av. Det finns ingen Ethernet-anslutning. Ethernetlampa Fabriksåterställning Säkerhetsknapp Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned knappen för fabriksåterställning under 1 sekund och sedan släppa den. När du har anslutit din nya AV-adapter trycker du på säkerhetsknappen i 2 sekunder. Tryck sedan på säkerhetsknappen på en av de andra AV-adaptrarna i ditt nätverk under 2 sekunder. De båda knapparna måste tryckas ned inom 2 minuter. Obs! Säkerhetsknappen fungerar inte i strömsparläget (se Strömlampan lyser orange" i tabellen Felsökningstips nedan). Varning! Tryck inte på Powerline-adapterns säkerhetsknapp förrän installationen är slutförd och adaptrarna kommunicerar med varandra (vilket indikeras av den blinkande Powerline-lampan). Om du trycker på knappen för tidigt kan kommunikationen mellan Powerlineenheterna avbrytas tillfälligt. Skulle det hända återställer du Powerline-adaptern till fabriksinställningarna med hjälp av knappen för fabriksåterställning. 18

19 Felsökningstips Strömlampan är släckt Strömlampan lyser orange Powerlinelampan är släckt Powerlinelampan lyser orange eller röd Ethernetlampan blinkar inte Kontrollera att eluttaget fungerar och att Powerlineenheten inte är ansluten till en förlängningssladd, ett grenuttag eller ett överspänningsskydd. Strömsparläget infaller när Ethernet-lampan är släckt. Det kan hända när: Ethernet-kabeln är urkopplad. enheten som är ansluten via Ethernet-kabeln är avstängd. adaptern inte används på 10 minuter. Så snart Ethernet-länken har upprättats återgår den till normalt läge inom 2 sekunder. Om du har ställt in säkerhet för nätverket kontrollerar du att alla Powerline-enheter använder samma krypteringsnyckel. Mer information finns i användarhandboken. Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned återställningsknappen på varje enhet under 1 sekund. Flytta Powerline-enheten närmare. Kontrollera att Ethernet-kablarna fungerar och att de är ordentligt anslutna till enheterna. Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned återställningsknappen på varje enhet under 1 sekund. 19

20 Teknisk support Tack för att du väljer NETGEARs produkter. När du har installerat routern letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på Du måste vara registrerad innan du kan använda vår telefonsupporttjänst. Registrering via vår webbplats rekommenderas starkt. På finns information om produktuppdateringar och webbsupport. Du hittar mer information om hur du installerar, konfigurerar och använder WNXR2000 i användarhandboken. GPL kan ingå i den här produkten. Besök ftp://downloads.netgear.com/files/gplnotice.pdf om du vill visa licensavtalet för GPL. Felsökning Mer information om felsökning finns i användarhandboken till WNXR2000. Det finns en länk på resurs-cd:n. 20

21 Den här symbolen anger att EU-direktiv 2002/96 för elektriskt och elektroniskt avfall (WEEE-direktivet) efterlevs. Om produkten kasseras inom EU ska den omhändertas och återanvändas i enlighet med nationella föreskrifter och tillämpning av WEEE-direktivet NETGEAR, Inc. Med ensamrätt. NETGEAR och NETGEAR-logotypen är varumärken som tillhör NETGEAR, Inc. i USA och/eller andra länder. Andra märkes- och produktnamn är varumärken eller registrerade varumärken som tillhör respektive ägare. Informationen kan komma att ändras utan föregående meddelande.

22 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA September 2010
