Installation. Netgear ac trådlös kopplingspunkt WAC120. Förpackningens innehåll. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA

Transkript

1 Varumärken NETGEAR, NETGEAR-logotypen och Connect with Innovation är varumärken och/eller registrerade varumärken som tillhör NETGEAR, Inc. och/eller dess dotterbolag i USA och/eller andra länder. Informationen kan komma att ändras utan föregående meddelande. NETGEAR, Inc. Med ensamrätt. Efterlevnad Aktuell EG-försäkran om överensstämmelse finns på: Information om efterlevnad av bestämmelser finns på : Läs dokumentet om överensstämmelse innan du ansluter nätadaptern. Installation Netgear ac trådlös kopplingspunkt WAC120 Förpackningens innehåll Förpackningen innehåller följande artiklar. WAC120 trådlös kopplingspunkt Ethernet-kabel WiFi On/Off WPS Strömadapter WiFi On/Off WPS NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Juni 2014

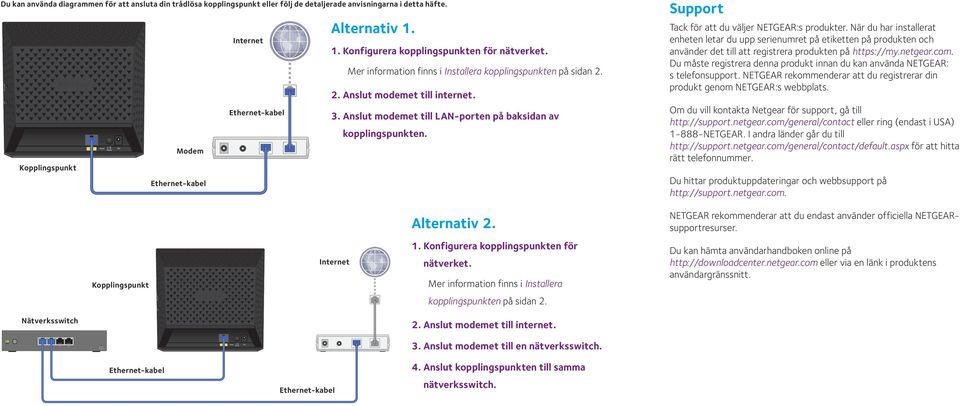

2 Du kan använda diagrammen för att ansluta din trådlösa kopplingspunkt eller följ de detaljerade anvisningarna i detta häfte. Internet Ethernet-kabel Modem Kopplingspunkt Ethernet-kabel Alternativ Konfigurera kopplingspunkten för nätverket. Mer information finns i Installera kopplingspunkten på sidan Anslut modemet till internet. 3. Anslut modemet till LAN-porten på baksidan av kopplingspunkten. Support Tack för att du väljer NETGEAR:s produkter. När du har installerat enheten letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på Du måste registrera denna produkt innan du kan använda NETGEAR: s telefonsupport. NETGEAR rekommenderar att du registrerar din produkt genom NETGEAR:s webbplats. Om du vill kontakta Netgear för support, gå till eller ring (endast i USA) NETGEAR. I andra länder går du till för att hitta rätt telefonnummer. Du hittar produktuppdateringar och webbsupport på Alternativ 2. NETGEAR rekommenderar att du endast använder officiella NETGEARsupportresurser. Kopplingspunkt Internet 1. Konfigurera kopplingspunkten för nätverket. Mer information finns i Installera Du kan hämta användarhandboken online på eller via en länk i produktens användargränssnitt. kopplingspunkten på sidan 2. Nätverksswitch 2. Anslut modemet till internet Anslut modemet till en nätverksswitch. Ethernet-kabel Ethernet-kabel 4. Anslut kopplingspunkten till samma nätverksswitch.

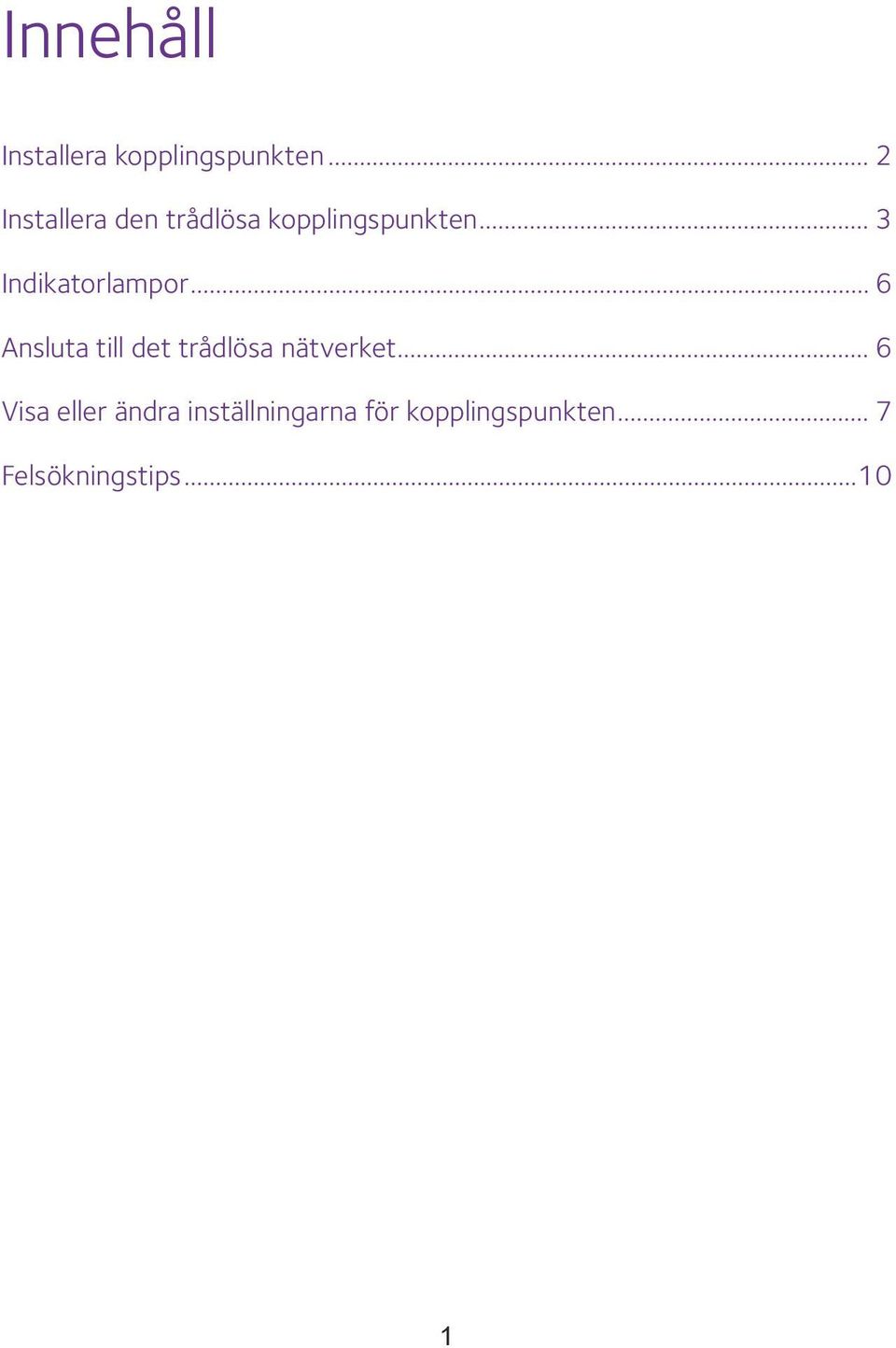

3 Innehåll Installera kopplingspunkten... 2 Installera den trådlösa kopplingspunkten... 3 Indikatorlampor... 6 Ansluta till det trådlösa nätverket... 6 Visa eller ändra inställningarna för kopplingspunkten... 7 Felsökningstips

4 Installera kopplingspunkten Innan du kan använda kopplingspunkten måste du ansluta till kopplingspunkten och konfigurera LAN och trådlösa åtkomstinställningar. ¾ Ansluta till kopplingspunkten: 1. Konfigurera datorn med den statiska IP-adressen och subnätmasken För hjälp med att konfigurera en statisk IP-adress på datorn kan du läsa anvisningarna eller onlinehjälpen som medföljde datorn. 2. Anslut Ethernet-kabeln till datorn. 3. Anslut den andra änden av Ethernet-kabeln till LAN-porten på kopplingspunkten. 4. Anslut nätadaptern till kopplingspunkten och anslut därefter nätadaptern till ett vägguttag. 5. Tryck på på/av knappen på kopplingspunkten. 6. På datorn som är ansluten till kopplingspunkten anger du i adressfältet i webbläsaren. En inloggningsskärm visas. 7. Ange admin som användarnamn och password som lösenord. Kopplingspunktens webbhanteringsgränssnitt visas. 2

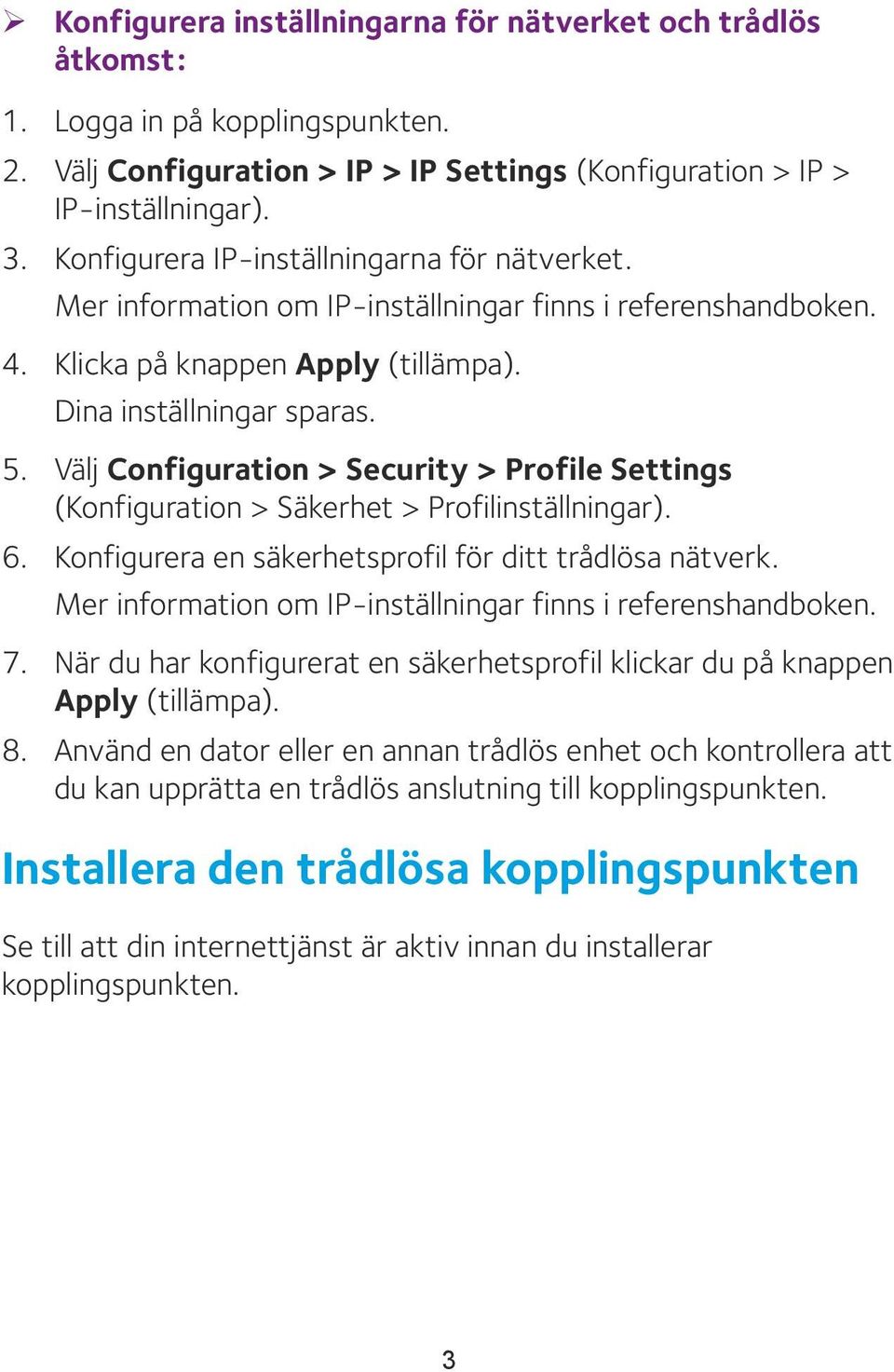

5 ¾ Konfigurera inställningarna för nätverket och trådlös åtkomst: 1. Logga in på kopplingspunkten. 2. Välj Configuration > IP > IP Settings (Konfiguration > IP > IP-inställningar). 3. Konfigurera IP-inställningarna för nätverket. Mer information om IP-inställningar finns i referenshandboken. 4. Klicka på knappen Apply (tillämpa). Dina inställningar sparas. 5. Välj Configuration > Security > Profile Settings (Konfiguration > Säkerhet > Profilinställningar). 6. Konfigurera en säkerhetsprofil för ditt trådlösa nätverk. Mer information om IP-inställningar finns i referenshandboken. 7. När du har konfigurerat en säkerhetsprofil klickar du på knappen Apply (tillämpa). 8. Använd en dator eller en annan trådlös enhet och kontrollera att du kan upprätta en trådlös anslutning till kopplingspunkten. Installera den trådlösa kopplingspunkten Se till att din internettjänst är aktiv innan du installerar kopplingspunkten. 3

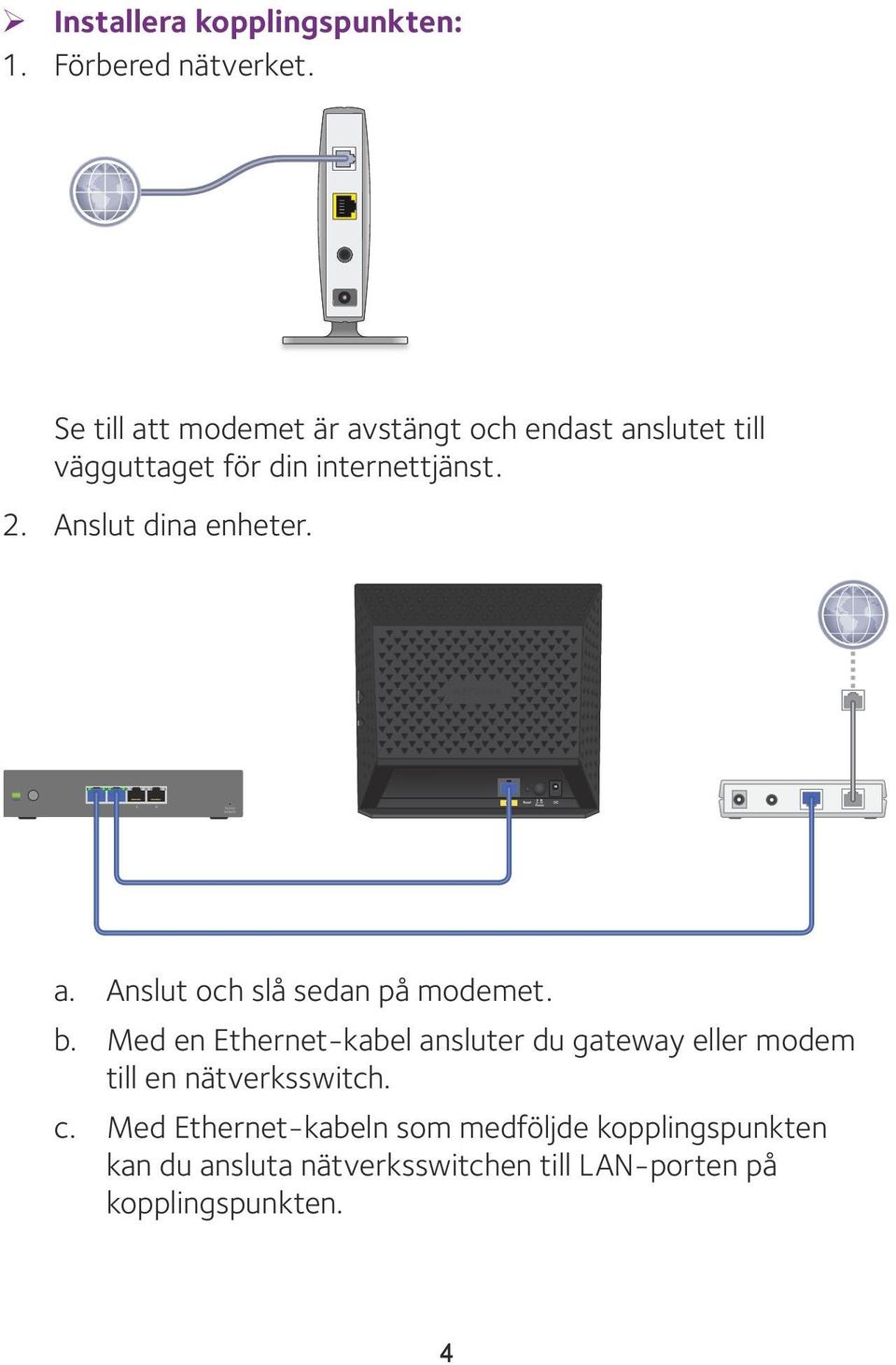

6 ¾ Installera kopplingspunkten: 1. Förbered nätverket. Se till att modemet är avstängt och endast anslutet till vägguttaget för din internettjänst. 2. Anslut dina enheter. a. Anslut och slå sedan på modemet. b. Med en Ethernet-kabel ansluter du gateway eller modem till en nätverksswitch. c. Med Ethernet-kabeln som medföljde kopplingspunkten kan du ansluta nätverksswitchen till LAN-porten på kopplingspunkten. 4

7 Koppla ström till kopplingspunkten. a. Anslut nätadaptern till kopplingspunkten och anslut därefter nätadaptern till ett vägguttag. b. Vänta tills strömlampan på frontpanelen lyser orange och sedan vitt. Om inga lampor lyser trycker du på Power On/Off-knappen (ström på/av) på baksidan av kopplingspunkten. 4. Anslut till en dator. 5

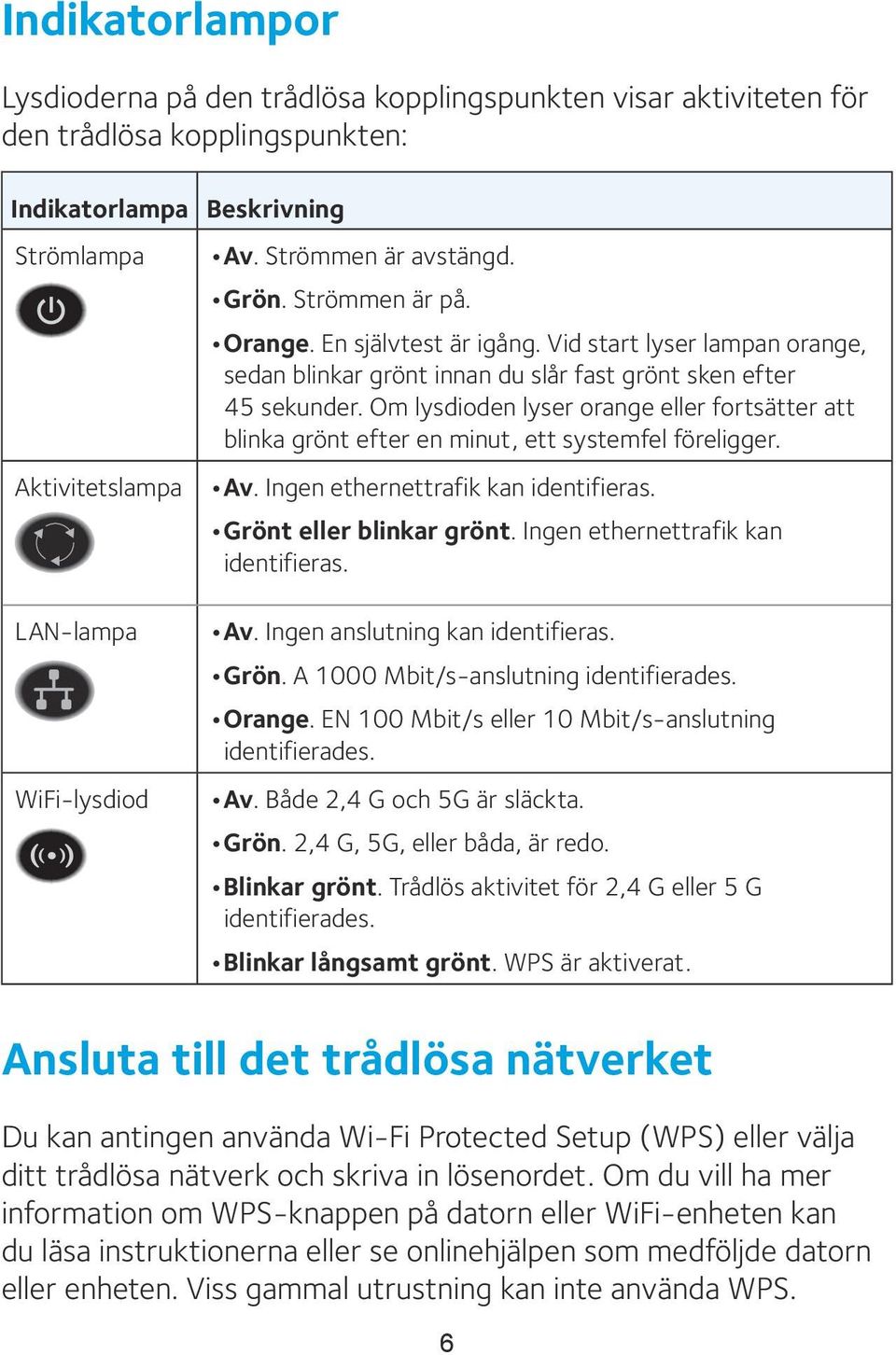

8 Indikatorlampor Lysdioderna på den trådlösa kopplingspunkten visar aktiviteten för den trådlösa kopplingspunkten: Indikatorlampa Beskrivning Strömlampa Aktivitetslampa Av. Strömmen är avstängd. Grön. Strömmen är på. Orange. En självtest är igång. Vid start lyser lampan orange, sedan blinkar grönt innan du slår fast grönt sken efter 45 sekunder. Om lysdioden lyser orange eller fortsätter att blinka grönt efter en minut, ett systemfel föreligger. Av. Ingen ethernettrafik kan identifieras. Grönt eller blinkar grönt. Ingen ethernettrafik kan identifieras. LAN-lampa WiFi-lysdiod Av. Ingen anslutning kan identifieras. Grön. A 1000 Mbit/s-anslutning identifierades. Orange. EN 100 Mbit/s eller 10 Mbit/s-anslutning identifierades. Av. Både 2,4 G och 5G är släckta. Grön. 2,4 G, 5G, eller båda, är redo. Blinkar grönt. Trådlös aktivitet för 2,4 G eller 5 G identifierades. Blinkar långsamt grönt. WPS är aktiverat. Ansluta till det trådlösa nätverket Du kan antingen använda Wi-Fi Protected Setup (WPS) eller välja ditt trådlösa nätverk och skriva in lösenordet. Om du vill ha mer information om WPS-knappen på datorn eller WiFi-enheten kan du läsa instruktionerna eller se onlinehjälpen som medföljde datorn eller enheten. Viss gammal utrustning kan inte använda WPS. 6

9 ¾ Ansluta till nätverket med WPS: 1. Tryck på WPS-knappen på kopplingspunkten i två eller tre sekunder. WiFi-lysdioden på kopplingspunkten blinkar långsamt med grönt ljus i tre sekunder och sedan av i tre sekunder. 2. Inom två minuter trycker du på WPS-knappen på datorn eller WiFi-enheten eller klickar på WPS-knappen på skärmen. WiFi-lysdioden på kopplingspunkten blinkar grönt när datorn eller WiFi-enheter ansluts till din kopplingspunkt. 3. Lägg till andra datorer eller WiFi-enheter genom att upprepa den här proceduren. ¾ Gör så här för att välja ditt nätverk och ange lösenordet: 1. Öppna verktyget som hanterar dina WiFi-anslutningar på datorn eller den WiFi-enhet som du vill ansluta till kopplingspunkten. Verktyget söker efter WiFi-nätverk i ditt område. 2. Hitta och välj kopplingspunktens WiFi-nätverksnamn (SSID). SSID står på produktetiketten. 3. Ange kopplingspunktens lösenord (eller ditt eget lösenord om du ändrat det) och klicka på knappen Connect (anslut). Lösenordet står på produktetiketten. 4. Lägg till andra datorer eller WiFi-enheter genom att upprepa steg 1 till steg 3. Visa eller ändra inställningarna för kopplingspunkten Du kan logga in på kopplingspunkten för att visa eller ändra inställningarna. 7

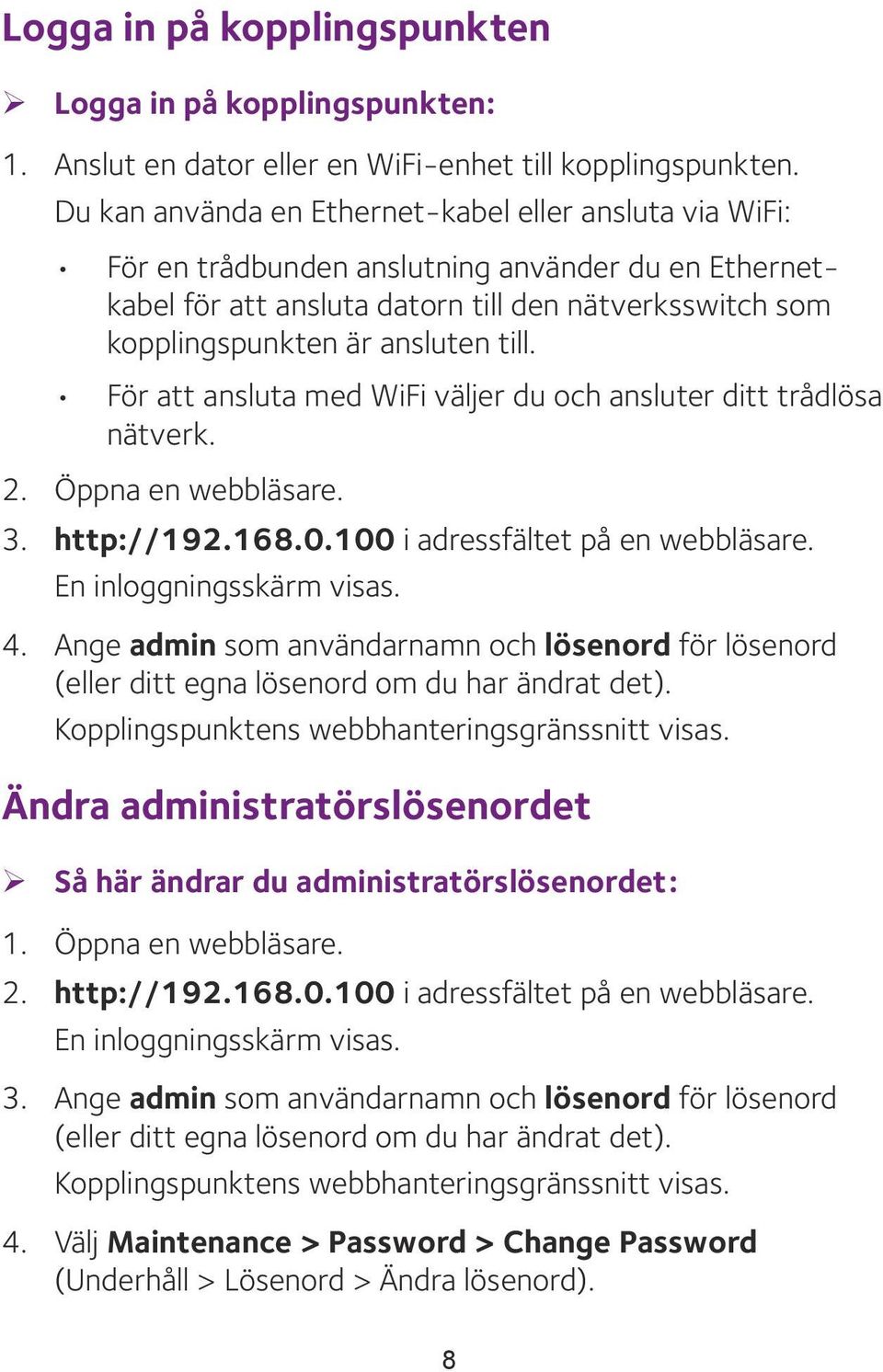

10 Logga in på kopplingspunkten ¾ Logga in på kopplingspunkten: 1. Anslut en dator eller en WiFi-enhet till kopplingspunkten. Du kan använda en Ethernet-kabel eller ansluta via WiFi: För en trådbunden anslutning använder du en Ethernetkabel för att ansluta datorn till den nätverksswitch som kopplingspunkten är ansluten till. För att ansluta med WiFi väljer du och ansluter ditt trådlösa nätverk. 2. Öppna en webbläsare i adressfältet på en webbläsare. En inloggningsskärm visas. 4. Ange admin som användarnamn och lösenord för lösenord (eller ditt egna lösenord om du har ändrat det). Kopplingspunktens webbhanteringsgränssnitt visas. Ändra administratörslösenordet ¾ Så här ändrar du administratörslösenordet: 1. Öppna en webbläsare i adressfältet på en webbläsare. En inloggningsskärm visas. 3. Ange admin som användarnamn och lösenord för lösenord (eller ditt egna lösenord om du har ändrat det). Kopplingspunktens webbhanteringsgränssnitt visas. 4. Välj Maintenance > Password > Change Password (Underhåll > Lösenord > Ändra lösenord). 8

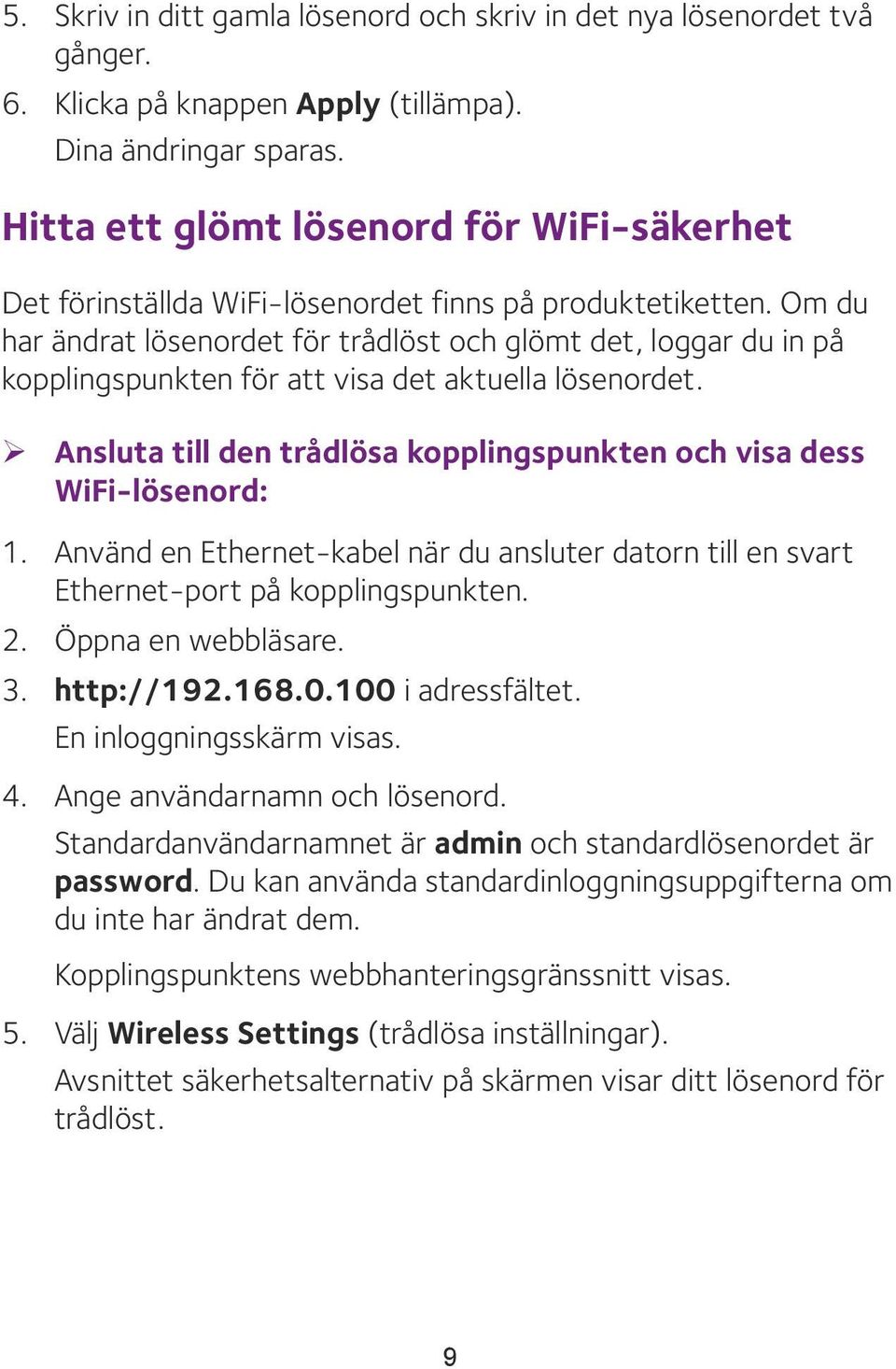

11 5. Skriv in ditt gamla lösenord och skriv in det nya lösenordet två gånger. 6. Klicka på knappen Apply (tillämpa). Dina ändringar sparas. Hitta ett glömt lösenord för WiFi-säkerhet Det förinställda WiFi-lösenordet finns på produktetiketten. Om du har ändrat lösenordet för trådlöst och glömt det, loggar du in på kopplingspunkten för att visa det aktuella lösenordet. ¾ Ansluta till den trådlösa kopplingspunkten och visa dess WiFi-lösenord: 1. Använd en Ethernet-kabel när du ansluter datorn till en svart Ethernet-port på kopplingspunkten. 2. Öppna en webbläsare i adressfältet. En inloggningsskärm visas. 4. Ange användarnamn och lösenord. Standardanvändarnamnet är admin och standardlösenordet är password. Du kan använda standardinloggningsuppgifterna om du inte har ändrat dem. Kopplingspunktens webbhanteringsgränssnitt visas. 5. Välj Wireless Settings (trådlösa inställningar). Avsnittet säkerhetsalternativ på skärmen visar ditt lösenord för trådlöst. 9

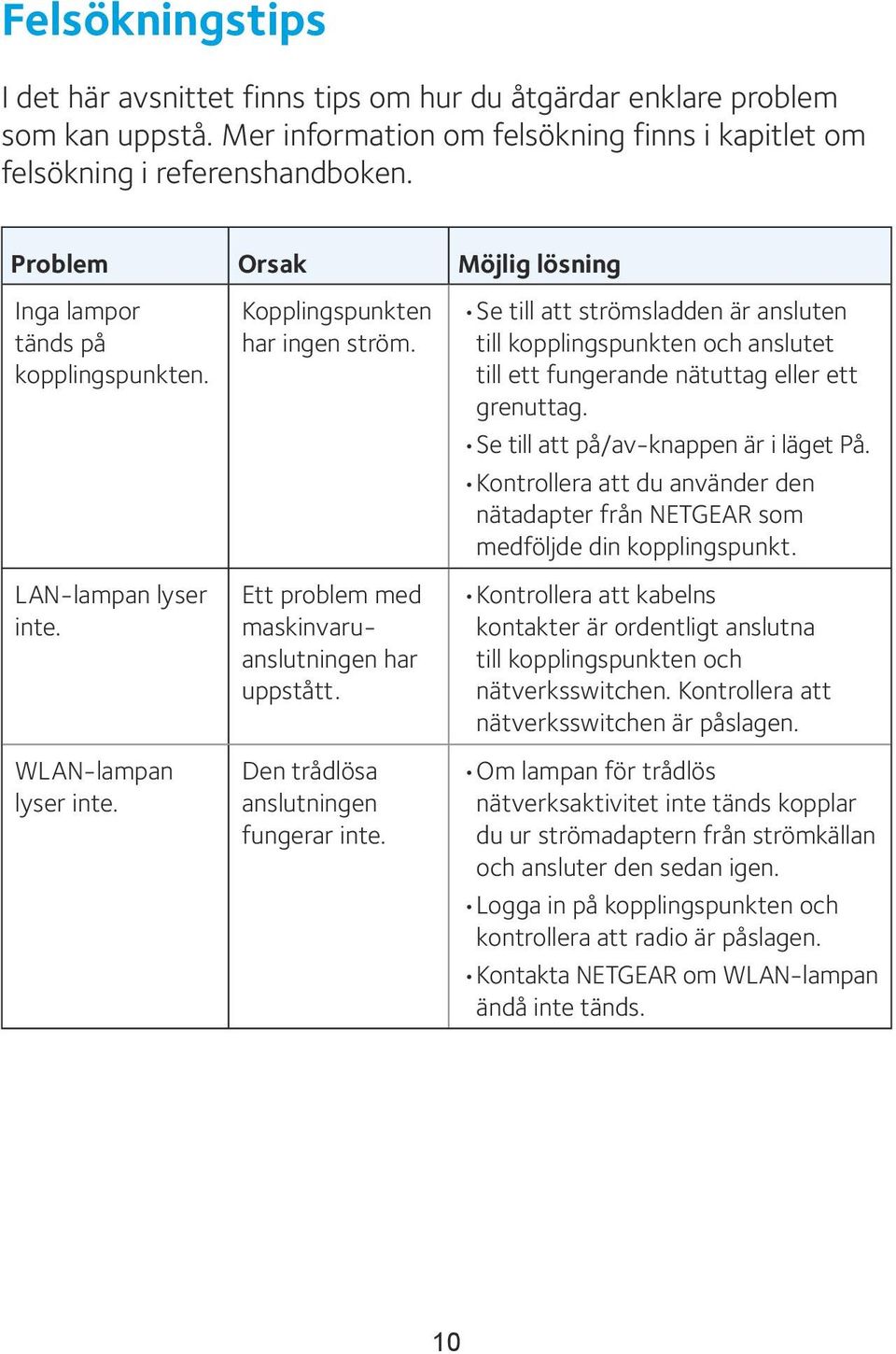

12 Felsökningstips I det här avsnittet finns tips om hur du åtgärdar enklare problem som kan uppstå. Mer information om felsökning finns i kapitlet om felsökning i referenshandboken. Problem Orsak Möjlig lösning Inga lampor tänds på kopplingspunkten. LAN-lampan lyser inte. WLAN-lampan lyser inte. Kopplingspunkten har ingen ström. Ett problem med maskinvaruanslutningen har uppstått. Den trådlösa anslutningen fungerar inte. Se till att strömsladden är ansluten till kopplingspunkten och anslutet till ett fungerande nätuttag eller ett grenuttag. Se till att på/av-knappen är i läget På. Kontrollera att du använder den nätadapter från NETGEAR som medföljde din kopplingspunkt. Kontrollera att kabelns kontakter är ordentligt anslutna till kopplingspunkten och nätverksswitchen. Kontrollera att nätverksswitchen är påslagen. Om lampan för trådlös nätverksaktivitet inte tänds kopplar du ur strömadaptern från strömkällan och ansluter den sedan igen. Logga in på kopplingspunkten och kontrollera att radio är påslagen. Kontakta NETGEAR om WLAN-lampan ändå inte tänds. 10

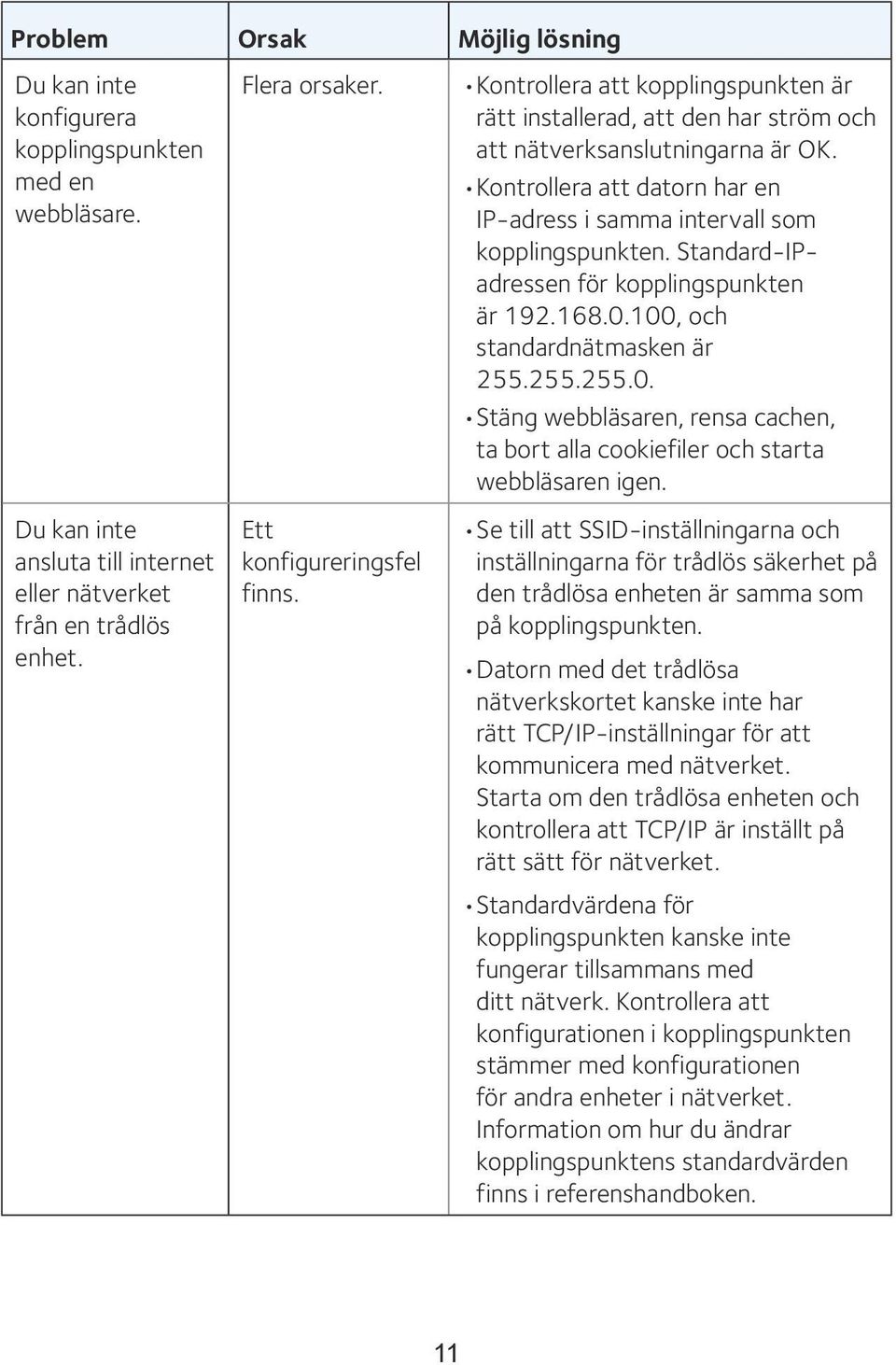

13 Problem Orsak Möjlig lösning Du kan inte konfigurera kopplingspunkten med en webbläsare. Du kan inte ansluta till internet eller nätverket från en trådlös enhet. Flera orsaker. Ett konfigureringsfel finns. Kontrollera att kopplingspunkten är rätt installerad, att den har ström och att nätverksanslutningarna är OK. Kontrollera att datorn har en IP-adress i samma intervall som kopplingspunkten. Standard-IPadressen för kopplingspunkten är , och standardnätmasken är Stäng webbläsaren, rensa cachen, ta bort alla cookiefiler och starta webbläsaren igen. Se till att SSID-inställningarna och inställningarna för trådlös säkerhet på den trådlösa enheten är samma som på kopplingspunkten. Datorn med det trådlösa nätverkskortet kanske inte har rätt TCP/IP-inställningar för att kommunicera med nätverket. Starta om den trådlösa enheten och kontrollera att TCP/IP är inställt på rätt sätt för nätverket. Standardvärdena för kopplingspunkten kanske inte fungerar tillsammans med ditt nätverk. Kontrollera att konfigurationen i kopplingspunkten stämmer med konfigurationen för andra enheter i nätverket. Information om hur du ändrar kopplingspunktens standardvärden finns i referenshandboken. 11
