1 Kapitel 1 Ansluta Router till Internet I det här kapitlet beskrivs hur du installerar router i ditt lokala nätverk (LAN) och ansluter till Internet. Du får information om hur du installerar trådlös router med ADSL-modem för Internetåtkomst och gör baskonfigurationer för trådlös anslutning. Vad finns i lådan? Produktförpackningen bör innehålla följande saker: Trådlös router med ADSL-modem Nätadapter (varierar lokalt) Ethernet-kabel av kategori 5 (Cat 5) Telefonsladd med RJ-11-kontakt Mikrofilter (antal och typ varierar lokalt) Resurs-CD som innehåller: Insta llationsguiden Smart Wizard Den här handboken Kort med support- och garantiinformation Om någon del är felaktig, skadad eller saknas helt kontaktar du din NETGEAR-återförsäljare. Behåll förpackningen, inklusive förpackningsmaterialet, ifall du måste skicka tillbaka produkten för reparation. Ansluta Router till Internet 1-1

2 Frontpanelen på Router Frontpanelen på trådlös router med ADSL-modem som visas nedan innehåller lysdioder som visar status Figur 1-1 Du kan använda lysdioderna till att kontrollera olika tillstånd. Tabell 1-1 beskriver varje lysdiod. Tabell 1-1. Beskrivning av lysdioderna Märkning Aktivitet Beskrivning 1. Ström 2. Test 3. Internet På Av På Av Blinkar orange På grönt Blinkar grönt Routern tar emot ström. Routern tar inte emot ström. Systemet initieras. Systemet är klart och igång. Anger att ADSL förbereds. Internet-porten har upptäckt en länk med en ansluten enhet. Data överförs eller tas emot av Internet-porten. 1-2 Ansluta Router till Internet

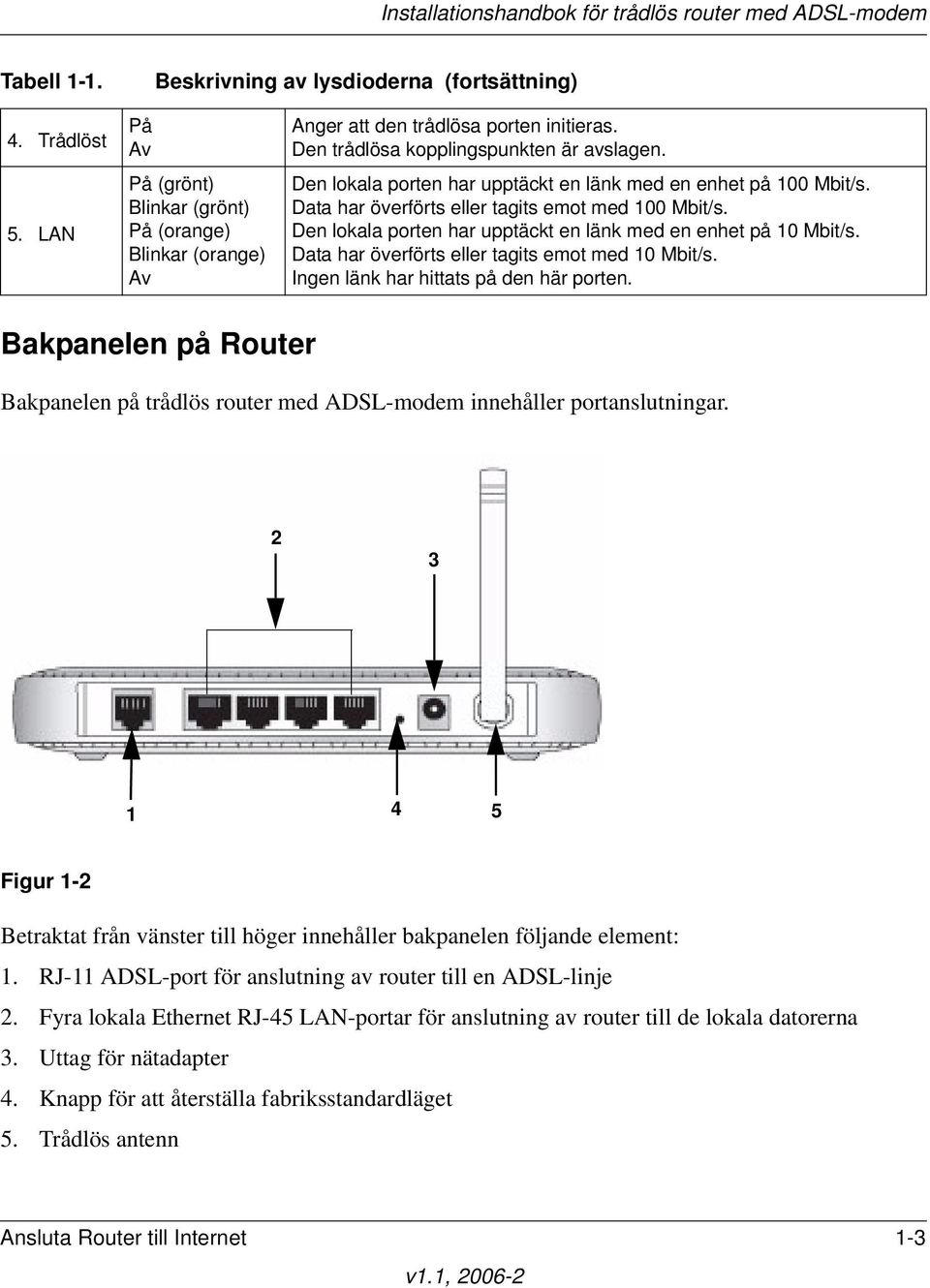

3 Tabell 1-1. Beskrivning av lysdioderna (fortsättning) 4. Trådlöst 5. LAN På Av På (grönt) Blinkar (grönt) På (orange) Blinkar (orange) Av Anger att den trådlösa porten initieras. Den trådlösa kopplingspunkten är avslagen. Den lokala porten har upptäckt en länk med en enhet på 100 Mbit/s. Data har överförts eller tagits emot med 100 Mbit/s. Den lokala porten har upptäckt en länk med en enhet på 10 Mbit/s. Data har överförts eller tagits emot med 10 Mbit/s. Ingen länk har hittats på den här porten. Bakpanelen på Router Bakpanelen på trådlös router med ADSL-modem innehåller portanslutningar Figur 1-2 Betraktat från vänster till höger innehåller bakpanelen följande element: 1. RJ-11 ADSL-port för anslutning av router till en ADSL-linje 2. Fyra lokala Ethernet RJ-45 LAN-portar för anslutning av router till de lokala datorerna 3. Uttag för nätadapter 4. Knapp för att återställa fabriksstandardläget 5. Trådlös antenn Ansluta Router till Internet 1-3

4 Vad du behöver innan du börjar Du behöver förbereda följande innan du kan ställa in router: Aktiv Internet-tjänst från ett ADSL-konto. Konfigurationsinformation från Internet-leverantören (ISP) för ditt ADSL-konto. ASDL-mikrofilter enligt beskrivning nedan. Dina datorer ska vara inställda på DHCP. Krav för Internet-konfiguration Beroende på hur Internet-leverantören installerat ditt konto behöver du en eller flera av de här konfigurationsparametrarna för att kunna ansluta router till Internet: Parametrarna VPI (Virtual Path Identifier)/VCI (Virtual Channel Indentifier) Multiplexing-metod Värd- och domännamn Inloggningsnamn och -lösenord från Internet-leverantören DNS-adresser (Domain Name Server) från Internet-leverantören Fast (statisk) IP-adress Internet-leverantören ska ha gett dig all information som behövs för att ansluta till Internet. Om du inte hittar informationen kan du fråga efter den hos Internet-leverantören. Två installationsmetoder: 1) Smart Wizard-installation 2) Manuell installation Det finns två metoder för att installera trådlös router med ADSL-modem: Smart Wizard-installation: Använd Smart Wizard på CD-skivan för att installera trådlös router med ADSL-modem. Det här alternativet är enklast. Smart Wizard på CD-skivan leder dig genom installationsprocessen genom att automatisera flera steg och bekräfta att nödvändiga förutsättningar gäller så att de steg du utför slutförs på rätt sätt. För det här alternativet krävs en dator med operativsystemet Microsoft Windows 98SE eller senare. 1-4 Ansluta Router till Internet

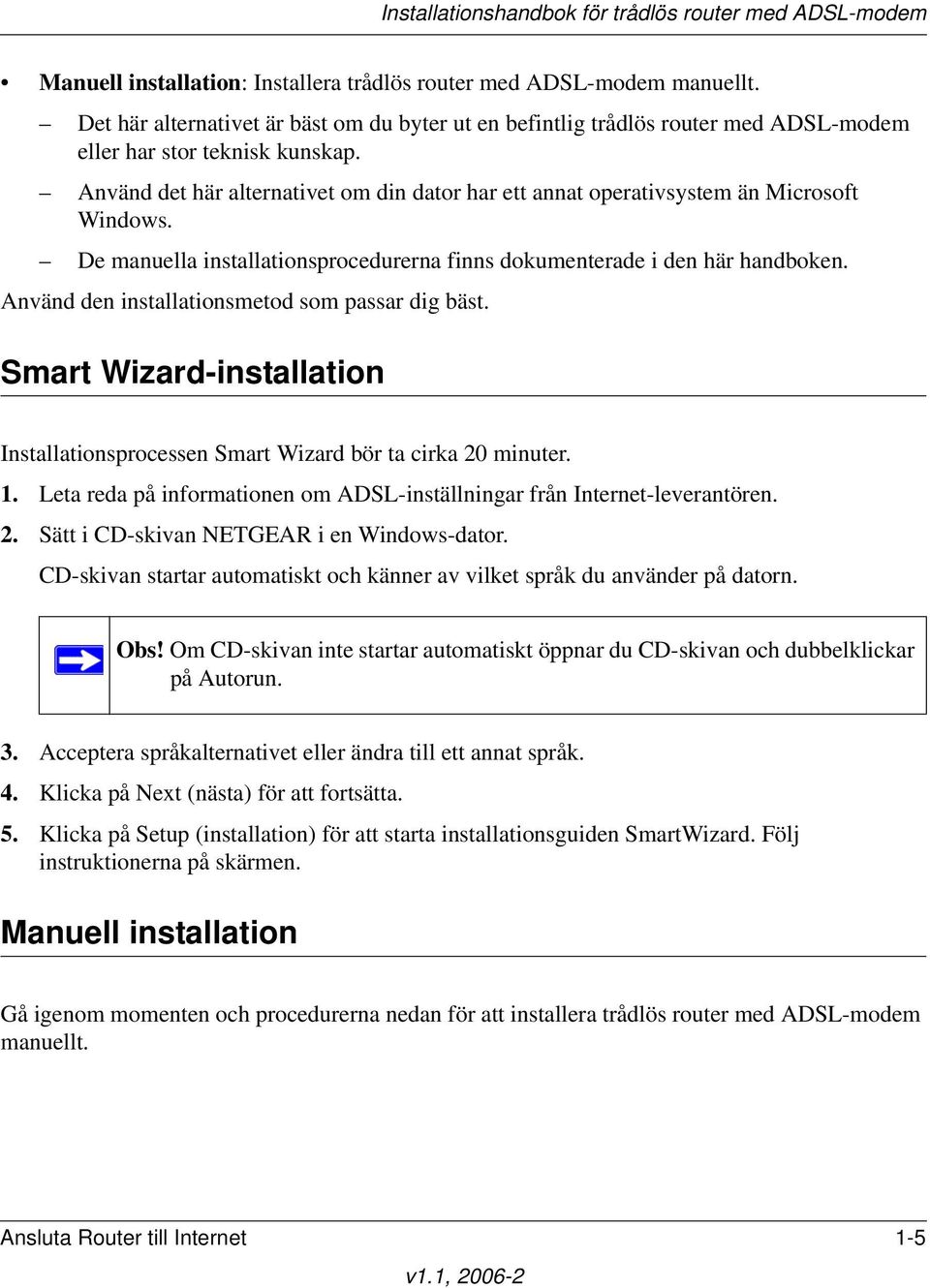

5 Manuell installation: Installera trådlös router med ADSL-modem manuellt. Det här alternativet är bäst om du byter ut en befintlig trådlös router med ADSL-modem eller har stor teknisk kunskap. Använd det här alternativet om din dator har ett annat operativsystem än Microsoft Windows. De manuella installationsprocedurerna finns dokumenterade i den här handboken. Använd den installationsmetod som passar dig bäst. Smart Wizard-installation Installationsprocessen Smart Wizard bör ta cirka 20 minuter. 1. Leta reda på informationen om ADSL-inställningar från Internet-leverantören. 2. Sätt i CD-skivan NETGEAR i en Windows-dator. CD-skivan startar automatiskt och känner av vilket språk du använder på datorn. Obs! Om CD-skivan inte startar automatiskt öppnar du CD-skivan och dubbelklickar på Autorun. 3. Acceptera språkalternativet eller ändra till ett annat språk. 4. Klicka på Next (nästa) för att fortsätta. 5. Klicka på Setup (installation) för att starta installationsguiden SmartWizard. Följ instruktionerna på skärmen. Manuell installation Gå igenom momenten och procedurerna nedan för att installera trådlös router med ADSL-modem manuellt. Ansluta Router till Internet 1-5

6 Förstå ADSL-mikrofilter ADSL-tekniken använder samma nät som telefontjänsten. ADSL lägger dock till signaler till telefonlinjerna vilket ger störningar i telefontjänsten. Du måste använda ADSL-mikrofilter för att filtrera bort signalerna innan de når telefonen. Obs! Om du har köpt trådlös router med ADSL-modem-enheten i ett land där mikrofilter inte medföljer måste du köpa ett separat. ADSL-mikrofilter Phone Figur 1-3 Varje enhet såsom en telefon, faxmaskin telefonsvarare eller nummerpresentatör kräver ett ADSLmikrofilter. Varning! Anslut inte trådlös router med ADSL-modem till ADSL-nätet genom ett mikrofilter om inte mikrofiltret är en kombination av mikrofilter/linjedelare som är särskilt utformat för ändamålet. Därigenom förhindrar du att Internetanslutningen blockeras. Om du är osäker på det här kan du ansluta trådlös router med ADSL-modem direkt till ADSL-nätet. ADSL-mikrofilter med inbyggd linjedelare ADSL Phone Line Figur 1-4 Använd ett ADSL-mikrofilter med inbyggd linjedelare om det finns ett enda vägguttag som måste tillhandahålla anslutning för både trådlös router med ADSL-modem och telefonutrustningen. 1-6 Ansluta Router till Internet

7 Datorer som är inställda på DHCP Före den initiala anslutningen till router måste datorn ställas in så att den automatiskt får sin TCP/IP-konfiguration från router via DHCP. Det vanligaste är att så sker. CD-skivan med Smart Wizard från NETGEAR tillgodoser automatiskt det kravet. För manuell installation kan du studera dokumentationen som levererades tillsammans med datorn. Manuell installation av Trådlös router med ADSL-modem Installation av trådlös router med ADSL-modem sker i fyra steg: 1. Installera ADSL-filter på telefonlinjerna. 2. Anslut router till ADSL-linjen. 3. Logga in på router. 4. Anslut till Internet. Följ stegen nedan för att ansluta router till nätverket. Innan du börjar letar du upp informationen om ADSL-konfiguration från Internet-leverantören (ISP). 1. Anslut ADSL-filtret. Obs! Om du har köpt DG834G-enheten i ett land där ADSL-filter inte medföljer måste du köpa ett separat. Ansluta Router till Internet 1-7

8 a. Du måste installera ett ADSL-filter för varje telefon som använder samma telefonlinje som trådlös router med ADSL-modem. Välj filtret som levererades tillsammans med trådlös router med ADSL-modem Filter med en linje: används med en telefon eller faxmaskin. 2. Linjedelare: används med ett filter med en linje för att dela ett uttag mellan en telefon och trådlös router med ADSL-modem. 3. Filter med två linjer och linjedelare: används för att dela ett uttag mellan en telefon och trådlös router med ADSL-modem. Figur 1-5 b. Exempel på filter med två linjer. Anslut filtret med två linjer till telefonjacket och anslut telefonen till telefonuttaget (A): A Figur 1-6 Obs! Om du använder ett filter med en linje med separat linjedelare sätter du in linjedelaren i telefonuttaget, ansluter filtret med en linje till linjedelaren och ansluter telefonen till filtret. 1-8 Ansluta Router till Internet

9 2. Anslut trådlös router med ADSL-modem till ADSL-filtret. a. Med hjälp av den medföljande telefonsladden med RJ-1-uttag ansluter du ADSL-porten (B) på trådlös router med ADSL-modem till ADSL-porten på (C) filtret med två linjer. B C Figur 1-7 Varning! Om du ansluter filtret till trådlös router med ADSL-modem på fel sätt blockeras ADSL-anslutningen. Ansluta Router till Internet 1-9

10 b. Anslut Ethernet-kabeln (D) mellan en LAN-port på trådlös router med ADSL-modem och datorns Ethernet-adapter. Figur 1-8 D c. Anslut strömadapterns ena del till router och den andra delen till ett strömuttag. Kontrollera följande: Strömlampan lyser när du har slagit på router. Testlampan tänds snabbt och slocknar sedan. Den trådlösa lampan lyser när du har slagit på router. ADSL-lampan lyser grönt vilket betyder att du är ansluten till ADSL-nätverket. d. Sist av allt slår du på datorn. Om någon programvara vanligen loggar in dig på Internetanslutningen ska du inte köra det programmet. Avbryt det om det startar automatiskt. Kontrollera följande: De lokala lamporna tänds för alla anslutna datorer Ansluta Router till Internet

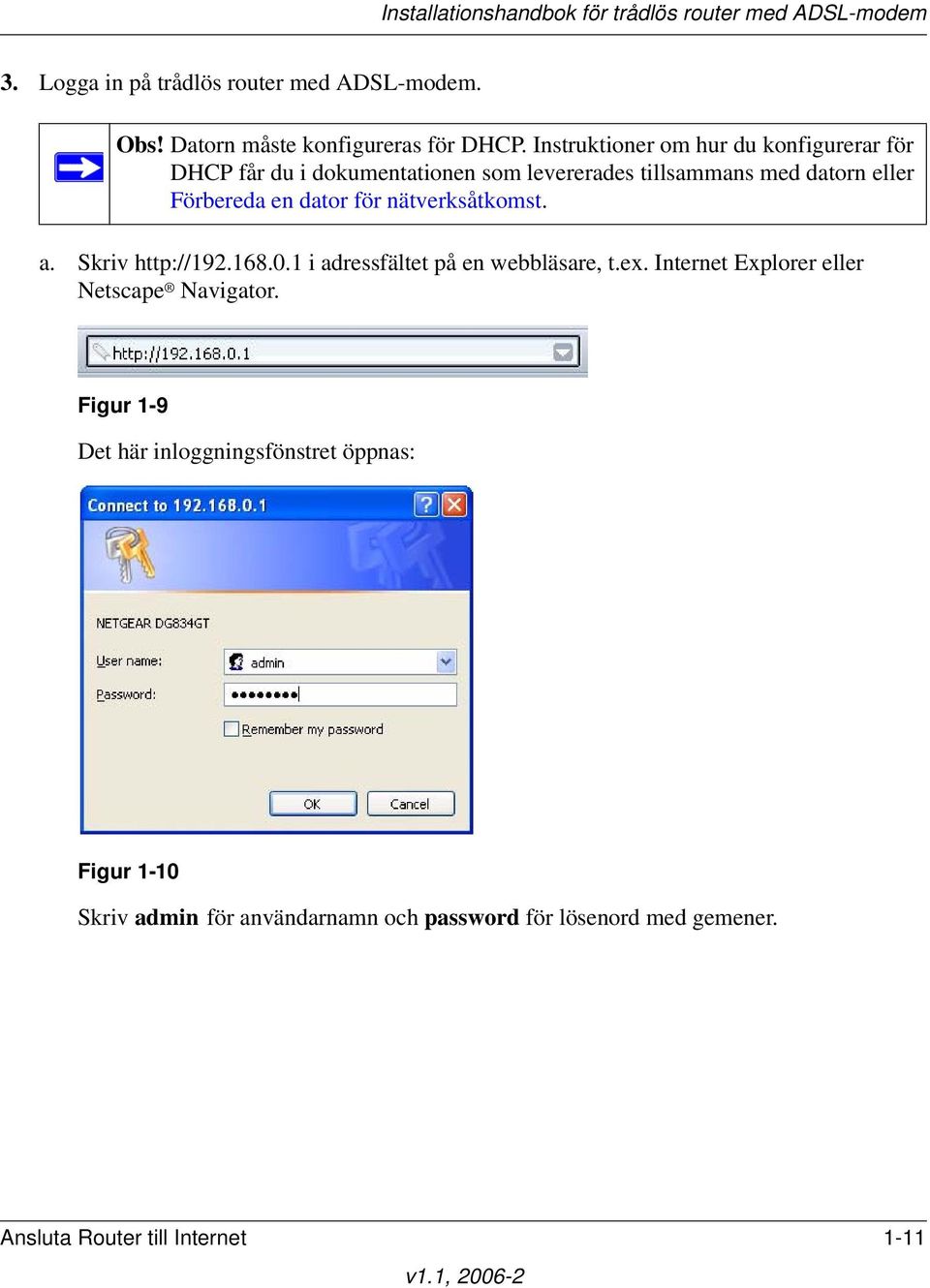

11 3. Logga in på trådlös router med ADSL-modem. Obs! Datorn måste konfigureras för DHCP. Instruktioner om hur du konfigurerar för DHCP får du i dokumentationen som levererades tillsammans med datorn eller Förbereda en dator för nätverksåtkomst. a. Skriv i adressfältet på en webbläsare, t.ex. Internet Explorer eller Netscape Navigator. Figur 1-9 Det här inloggningsfönstret öppnas: Figur 1-10 Skriv admin för användarnamn och password för lösenord med gemener. Ansluta Router till Internet 1-11

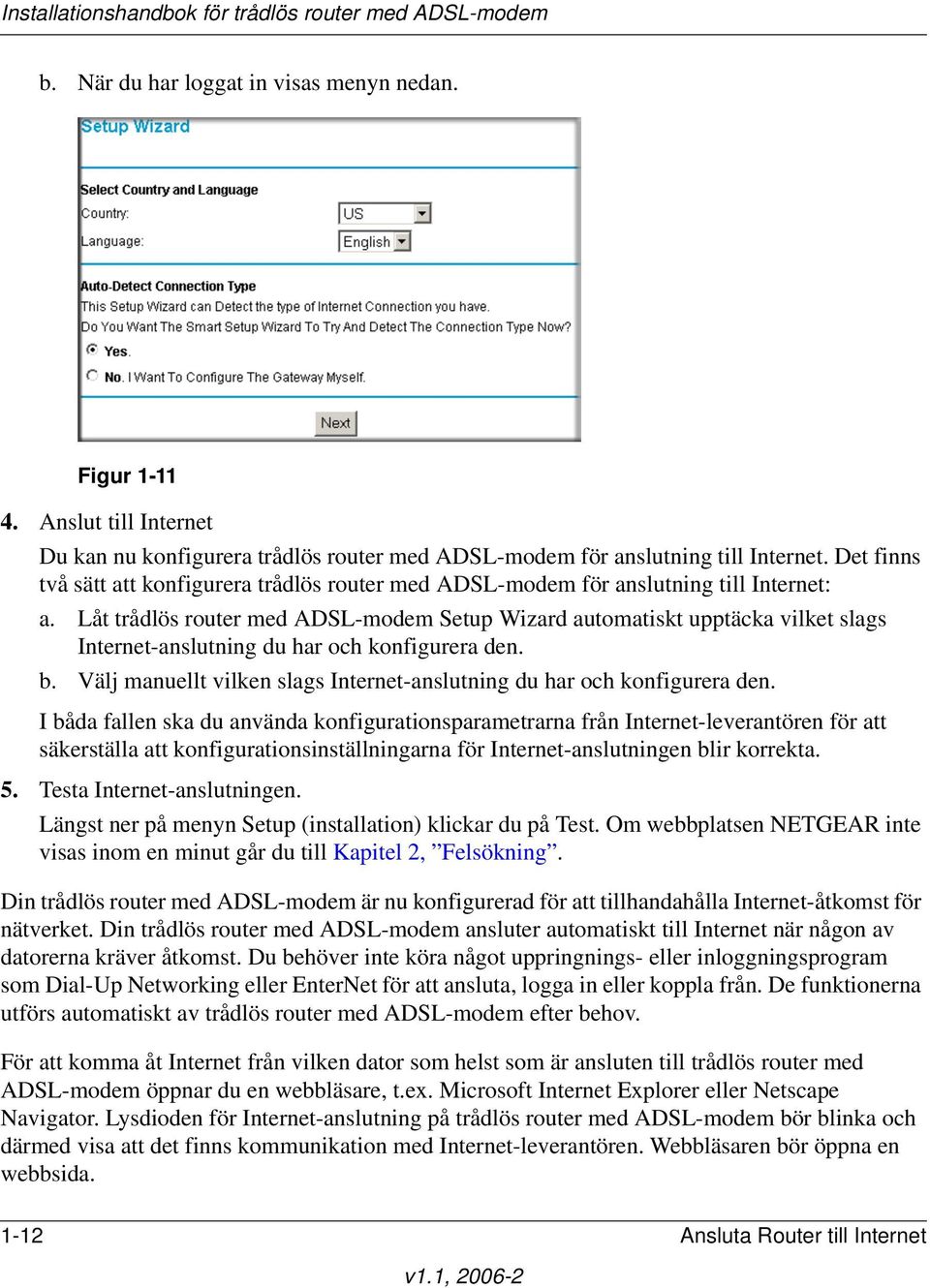

12 b. När du har loggat in visas menyn nedan. Figur Anslut till Internet Du kan nu konfigurera trådlös router med ADSL-modem för anslutning till Internet. Det finns två sätt att konfigurera trådlös router med ADSL-modem för anslutning till Internet: a. Låt trådlös router med ADSL-modem Setup Wizard automatiskt upptäcka vilket slags Internet-anslutning du har och konfigurera den. b. Välj manuellt vilken slags Internet-anslutning du har och konfigurera den. I båda fallen ska du använda konfigurationsparametrarna från Internet-leverantören för att säkerställa att konfigurationsinställningarna för Internet-anslutningen blir korrekta. 5. Testa Internet-anslutningen. Längst ner på menyn Setup (installation) klickar du på Test. Om webbplatsen NETGEAR inte visas inom en minut går du till Kapitel 2, Felsökning. Din trådlös router med ADSL-modem är nu konfigurerad för att tillhandahålla Internet-åtkomst för nätverket. Din trådlös router med ADSL-modem ansluter automatiskt till Internet när någon av datorerna kräver åtkomst. Du behöver inte köra något uppringnings- eller inloggningsprogram som Dial-Up Networking eller EnterNet för att ansluta, logga in eller koppla från. De funktionerna utförs automatiskt av trådlös router med ADSL-modem efter behov. För att komma åt Internet från vilken dator som helst som är ansluten till trådlös router med ADSL-modem öppnar du en webbläsare, t.ex. Microsoft Internet Explorer eller Netscape Navigator. Lysdioden för Internet-anslutning på trådlös router med ADSL-modem bör blinka och därmed visa att det finns kommunikation med Internet-leverantören. Webbläsaren bör öppna en webbsida Ansluta Router till Internet

13 Hur du installerar och testar en grundläggande trådlös anslutning Följ instruktionerna nedan för att installera och testa en grundläggande trådlös anslutning. När du har etablerat en grundläggande trådlös anslutning kan du aktivera de säkerhetsinställningar som passar dina behov. 1. Logga in på den standardinställda LAN-adressen för trådlös router med ADSL-modem på med det standardinställda användarnamnet admin och lösenordet password. Du kan också använda den LAN-adress eller det lösenord du själv har ställt in. 2. Klicka på länken till de trådlösa inställningarna i huvudmenyn för trådlös router med ADSLmodem. 3. Observera att det standardinställda SSID:t är NETGEAR. Obs! SSID:t för alla trådlösa adaptrar måste överensstämma med SSID:t som du konfigurerar i trådlös router med ADSL-modem. Om de inte överensstämmer upprättas ingen trådlös anslutning. 4. Ställ in region. Välj den region i vilken det trådlösa gränssnittet ska användas. 5. Klicka på Apply (tillämpa) så sparas inställningarna. Obs! Om du konfigurerar router från en trådlös dator och du ändrar SSID, kanal eller säkerhetsinställningar förrouter förlorar du den trådlösa anslutningen när du klickar på Apply (tillämpa). Du måste sedan ändra datorns trådlösa inställningar så att de överensstämmer med de nya inställningarna för router. 6. Konfigurera och testa datorerna för trådlös anslutning. Programmera datorernas trådlösa adapter så att den har samma trådlösa nätverksnamn (SSID) som trådlös router med ADSL-modem. Kontrollera att de har en trådlös länk och kan erhålla en IP-adress av DHCP från router. Ansluta Router till Internet 1-13

14 Implementera lämplig trådlös säkerhet Varning! Inomhus kan datorer ansluta över g trådlösa nätverk med en maximal räckvidd på upp till drygt 100 meter. Med sådana avstånd kan andra utanför din närmaste omgivning få åtkomst till ditt nätverk. Till skillnad från data från trådanslutna nätverk kan trådlösa dataöverföringar gå utanför väggarna och tas emot från vem som helst med en kompatibel adapter. Av den anledningen bör du använda säkerhetsfunktionerna i den trådlösa utrustningen. trådlös router med ADSL-modem har mycket effektiva säkerhetsfunktioner som beskrivs i detalj i referenshandboken som finns tillgänglig från en länk på CD-skivan liksom från en länk i huvudmenyn på router. Följ instruktionerna i handboken och hjälpfönstren på router för att ta i bruk de säkerhetsfunktioner som är tillämpliga för dina behov Ansluta Router till Internet
