1 Installation N600 WiFi Range Extender Modell WN3500RP

2 Komma igång NETGEAR WiFi Range Extender utökar räckvidden för WiFi-nätverk genom att den befintliga WiFi-signalen förstärks och signalkvaliteten generellt blir bättre på långt håll. En extender upprepar signalerna från en befintlig WiFirouter eller accesspunkt. WiFi Range Extender Det här är en signalförstärkare som stärker ditt befintliga WiFi-nätverk och ger en bättre signal på ställen som är svåra att nå. Befintligt WiFi Ibland ger routern inte ett tillräckligt starkt och omfattande WiFi-nätverk. 2

3 Här har du din extender Innan du installerar extendern bör du bekanta dig med dess lampor, knappar och portar. Indikatorlampor Knappar och portar Strömlampa 2,4 GHz länkhastighetslampa 5 GHz länkhastighetslampa Enhet till extender-lampa WPS-lampa Ljudport På/av-knapp för ström WPS-knapp USB-port Knappen Factory Reset (fabriksåterställning) Ethernet-port 3

4 Lampbeskrivningar Strömlampa 2,4 GHz länkhastighetslampa 5 GHz länkhastighetslampa Enhet till extender-lampa Orange (fast sken). Extendern startas. Grön (fast sken). Extendern är på. Av. Extendern är av. Den här lampan visar 2,4 GHz WiFi-anslutningen mellan extendern och routern eller accesspunkten. Grön (fast sken). Bäst anslutning. Orange (fast sken). Bra anslutning. Röd (fast sken). Dålig anslutning. Av. Ingen anslutning. Den här lampan visar 5 GHz WiFi-anslutningen mellan extendern och routern eller accesspunkten. Grön (fast sken). Bäst anslutning. Orange (fast sken). Bra anslutning. Röd (fast sken). Dålig anslutning. Av. Ingen anslutning. Grön (fast sken). Extendern är ansluten till en dator eller WiFi-enhet. Off (av). Extendern är inte ansluten till en dator eller WiFi-enhet. WPS-lampa Grön (fast sken). WiFi-säkerhet är aktiverad (WPA eller WPA2). Blinkar grönt. En WPS-anslutning är aktiv. Av. WiFi-säkerhet är inte aktiverad. 4

5 Installera WiFi-extendern Förbered extendern och placera den, slå på strömmen och anslut den till det trådlösa nätverket. Förbereda extendern Använd nätkontakten eller stativet och nätadaptersladden som medföljde extendern och anslut den till ett eluttag. Obs! Nätkontakten varierar beroende på region. Nätkontakt Nätadaptersladd Stativ 5

6 Placera extendern och slå på strömmen 1. Placera extendern i samma rum som WiFi-routern. Närhet till WiFi-routern behövs bara under installationsprocessen. 2. Anslut extendern till ett eluttag. Strömlampan lyser grönt. Om strömlampan inte lyser trycker du på på/av-knappen för ström. Ansluta till ett befintligt WiFi-nätverk Anslut extendern till det befintliga WiFi-nätverket om du vill utöka WiFinätverkets räckvidd. Det finns två olika sätt att göra det här på: Ansluta med WPS. Mer information finns under Ansluta med WPS på sidan 7. Ansluta med konfiguration för webbläsare. Mer information finns under Ansluta med konfiguration för webbläsare på sidan 9. 6

7 Ansluta med WPS Med WPS (Wi-Fi Protected Setup) ansluter du enkelt till ett skyddat WiFinätverk utan att behöva ange nätverksnamn och lösenord. Obs! WPS har inte funktioner för WEP-nätverkssäkerhet. Om du använder WEP-säkerhet följer du instruktionerna under Ansluta med konfiguration för webbläsare på sidan Tryck på knappen WPS på extendern. WPS-lampan blinkar. 2. Inom två minuter trycker du på WPS-knappen på routern eller accesspunkten. WPS-lampan på extendern lyser med ett fast grönt sken, lampan för länkhastigheten 2,4 GHz tänds och extendern ansluts till det befintliga WiFi-nätverket. Om lampan för länkhastigheten 2,4 GHz inte tänds kan du försöka igen. Om den fortfarande inte lyser, se Ansluta med konfiguration för webbläsare på sidan Om WiFi-routern har stöd för 5 GHz-bandet upprepar du steg 1 och 2 för att ansluta extendern till 5 GHz-bandet. 4. Leta upp det nya extendernätverksnamnet i datorn eller WiFi-enheten. 7

8 Extenderns namn i det trådlösa nätverket (SSID) ändras till namnet på ditt befintliga Wi-Fi-nätverk med ett _2GEXT eller _5GEXT i slutet av namnet, beroende på om extendern är ansluten till ditt Wi-Fi-nätverk på 2,4 eller 5 GHz. Exempel: Befintligt nätverksnamn. Mitt_nätverksnamn Nytt namn på extendernätverk. MyNetworkName_2GEXT eller MyNetworkName_5GEXT 5. Anslut datorn eller WiFi-enheterna till det nya utökade WiFinätverket. Använd samma WiFi-lösenord som du använder för WiFi-routern. 6. Koppla ur extendern och flytta den till en ny plats närmare området med dålig WiFi-signal. Den plats du väljer måste vara inom räckvidden för ditt befintliga WiFi-routernätverk. 7. Anslut extendern till ett eluttag. Strömlampan lyser grönt. Om strömlampan inte lyser trycker du på på/av-knappen för ström. 8. Med hjälp av länkhastighetslamporna kan du välja en plats där anslutningen mellan extendern och routern är den bästa möjliga. 8

9 Ansluta med konfiguration för webbläsare 1. Använd en WiFi-nätverkshanterare på en dator eller WiFi-enhet för att hitta och ansluta till WiFi-nätverket NETGEAR_EXT (SSID). När du har upprättat en anslutning till en dator eller en WiFi-enhet lyser enhet till extender-lampan med ett fast grönt sken. 2. Öppna ett webbläsarfönster på samma dator eller WiFi-enhet. NETGEAR genie-konfiguration för webbläsare öppnas direkt i webbläsaren. Om du inte automatiskt dirigeras till Netgear genie öppnar du en webbläsare och anger i adressfältet. Ange admin som användarnamn och password som lösenord. Extendern söker efter WiFi-nätverk i området och en lista visas. 9

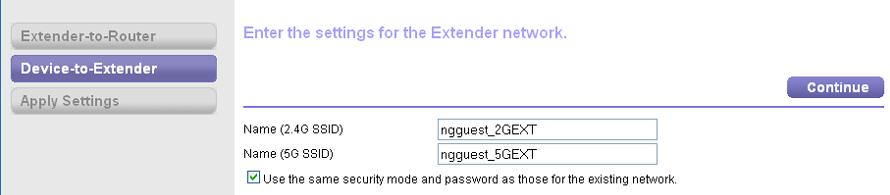

10 3. Välj ett 2,4 GHz WiFi-nätverk som du vill utöka räckvidden för och klicka på knappen Continue (fortsätt). 4. Skriv in nätverkslösenordet (även kallat lösenordsfras eller säkerhetsnyckel) i fältet Password (lösenord). Klicka på knappen Continue (fortsätt). 5. Välj ett 5GHz WiFi-nätverk och klicka på knappen Continue (fortsätt). Om routern inte har stöd för 5 GHz-bandet klickar du på Skip (hoppa över). 6. Skriv in nätverkslösenordet (även kallat lösenordsfras eller säkerhetsnyckel) i fältet PassPhrase (lösenordsfras). Klicka på knappen Continue (fortsätt). Följande skärm visas: 7. I namnfälten Name (2.4G SSID) och Name (5G SSID) anger du namnen (SSID) på extenderns nya WiFi-nätverk och klickar på Continue (fortsätt). Du kan använda samma säkerhetsinställningar som inställningarna för ditt befintliga nätverk genom att markera kryssrutan. 10

11 Inställningarna tillämpas och följande skärm visas. På ipad, iphone, och MacBook-datorer stängs skärmen automatiskt. 8. Använd en enhetshanterare för WiFi-nätverk på datorn eller WiFienheten och anslut till extenderns nyskapade WiFi-nätverk. Upprepa det här steget för alla dina datorer och WiFi-enheter. 9. Om skärmen fortfarande visas på datorn eller WiFi-enheten markerar du kryssrutan längst ned på skärmen och klickar på knappen Continue (fortsätt). 11

12 Ett meddelande visas som bekräftar att extendern har anslutits till WiFi-nätverket. 10. Klicka på knappen Finish (slutför). 11. Koppla ur extendern och flytta den till en ny plats närmare området med dålig WiFi-signal. Den plats du väljer måste vara inom räckvidden för ditt befintliga WiFi-routernätverk. 12. Anslut extendern till ett eluttag. Strömlampan lyser grönt. Om strömlampan inte lyser trycker du på på/av-knappen för ström. Med hjälp av länkhastighetslamporna kan du välja en plats där anslutningen mellan extendern och routern är den bästa möjliga. 12

13 Ansluta enhet med Ethernet-funktion När extendern är ansluten till ditt befintliga WiFi-nätverk kan du ansluta en trådansluten enhet till extendern med en Ethernet-kabel. Enheten kan sedan få åtkomst till ditt befintliga nätverk via WiFi-anslutning. Extender WiFi-router Blu-ray-spelare Strömma musik med DLNA eller AirPlay Använd DLNA eller AirPlay och strömma musik till högtalare eller ljudsystem som du ansluter till extenderns ljuduttag. Via USB-porten på extendern kan du strömförsörja högtalarna. Extender 13 Högtalare

14 Logga in för att komma åt extenderinställningarna Efter installationen kan du logga in på extendern och visa och ändra inställningarna för den. 1. Använd en WiFi-nätverkshanterare på en dator eller WiFi-enhet för att hitta och ansluta till det nya utökade WiFi-nätverket. När du har upprättat en anslutning till en dator eller en WiFi-enhet lyser enhet till extender-lampan med ett fast grönt sken. 2. Öppna en webbläsare. 3. Skriv i webbläsarens adressfält. En inloggningsskärm visas. 4. Ange admin som användarnamn och password som lösenord. NETGEAR genie visas. 5. Gör eventuella ändringar. 14

15 Vanliga frågor och svar Du hittar mer information om din produkt i användarhandboken som finns på Webbläsarens konfigurationsguider ställer upprepade frågor om mitt nätverkslösenord (lösenordsfras) eller säkerhetsnyckel trots att jag är säker på att jag anger rätt lösenord. Vad ska jag göra? Din extender är förmodligen placerad precis på gränsen av det område som täcks av routern eller accesspunkten. Mer information finns i Placera extendern och slå på strömmen på sidan 6. Om du använder WEP-säkerhet ska du se till att du skriver in nätverkslösenordet i rätt fält. Fungerar extendern om jag ansluter den till routern med en Ethernet-kabel? Nej. Extendern är utformad att anslutas trådlöst till routern. Vilket är användarnamnet och lösenordet för inloggning på extendern? Användarnamnet är admin och standardlösenordet är password. Båda är skiftlägeskänsliga. 15

16 Min routersäkerhet är WEP och jag angav fel lösenordsfras eller säkerhetsnyckel på extendern. Jag kan inte öppna extendern längre. Vad ska jag göra? Extendern kan inte kontrollera om WEP-lösenordsfrasen är korrekt. Om du angav fel lösenordsfras, kan den trådlösa enheten inte få IP-adressen från extendern. Du måste återställa extendern till fabriksinställningarna för att få tillbaka IP-adressen. Hur återställer jag extendern till fabriksinställningarna? 1. Använd ett vasst föremål som en penna eller ett gem och tryck in knappen Factory Reset (fabriksåterställning) på extendern i minst fem sekunder tills statuslampan blinkar med orange sken. 2. Släpp upp knappen Factory Reset (fabriksåterställning) och vänta på att extendern startas om. Extendern återställs och återgår till fabriksinställningarna. Nu kan du komma åt extendern via webbläsaren med hjälp av fabriksinställningarna. 16

17 Jag har slutfört installationsguiden, men min WiFi-enhet kan inte hämta en IP-adress från extendern. Vad ska jag göra? Se till att lösenordet du angav på WiFi-enheten är korrekt och slå sedan av och på extendern och routern. Om WiFi-enheten fortfarande inte kan hämta en IP-adress kan du försöka med följande: Flytta extendern närmare routern och flytta WiFi-enheten närmare extendern. Avaktivera WiFi på WiFi-enheten och aktivera den igen för att se om WiFi-enheten kan hämta IP-adressen. Om routern har ett MAC-filter, behörighetskontroll för trådlös åtkomst eller åtkomstlista (ACL), inaktiverar du det och lägger till enhetens MAC-adress till routern. Jag anslöt till NETGEAR_EXT och öppnade en webbläsare. Varför ser jag inte webbläsarens konfigurationsguide? Prova att felsöka såhär: Först kontrollerar du att datorn är inställd på att använda DHCP (de flesta är det). Se sedan till att lampan som visar anslutningen mellan enheten och extendern lyser grönt och att du har en giltig IP-adress. Öppna webbläsaren igen och skriv i adressfältet. Ange admin som användarnamn och password som lösenord. 17

18 Jag har aktiverat ett trådlöst MAC-filter, behörighetskontroll för trådlös åtkomst eller en åtkomstlista (ACL) på min router. Vad ska jag göra när jag installerar extendern? När WiFi-enheten är ansluten via extendern till routern tolkas MACadressen för WiFi-enheten som visas på routern som en annan MACadress. Om routerns MAC-filter, behörighetskontroll för trådlös åtkomst eller åtkomstlista är aktiverad ansluts WiFi-enheten till extendern men kan inte hämta en IP-adress från extendern och saknar åtkomst till internet. För att WiFi-enheten ska kunna ta emot en IP-adress från extendern och få åtkomst till internet måste du ange den översatta MAC-adressen till routern. 1. Logga in på routern och avaktivera MAC-filtret, behörighetskontrollen för trådlös åtkomst eller åtkomstlistan. Mer information om hur man avaktiverar routerns MAC-filter, behörighetskontroll för trådlös åtkomst eller åtkomstlista finns i routerns dokumentation. 2. Slå på extendern och anslut alla WiFi-enheter till extendernätverket. 3. Kontrollera att länkhastighetslamporna lyser. 4. Logga in på extendern. a. Öppna en webbläsare. b. Skriv i webbläsarens adressfält. En inloggningsskärm visas. 18

19 c. Ange admin som användarnamn och password som lösenord. 5. Välj Maintenance > Attached Devices (underhåll > anslutna enheter). På skärmen Attached Devices (anslutna enheter) visas MAC-adresser och virtuella MAC-adresser för datorer och WiFi-enheter som är anslutna till extendernätverket. 6. På routern lägger du till alla virtuella MAC-adresser från extendern i routerns MAC-filtertabell. 7. Aktivera routerns MAC-filter, behörighetskontroll för trådlös åtkomst eller åtkomstlista. 19

20 Support Tack för att du köpt den här NETGEAR-produkten. När du har installerat enheten letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på Du måste registrera denna produkt innan du kan använda NETGEAR:s telefonsupport. NETGEAR rekommenderar att du registrerar din produkt genom NETGEAR:s webbplats. Du hittar produktuppdateringar och webbsupport på NETGEAR rekommenderar att du endast använder officiella NETGEAR-supportresurser. Du kan hämta användarhandboken online på eller via en länk i produktens användargränssnitt. Varumärken NETGEAR, NETGEAR-logotypen och Connect with Innovation är varumärken och/eller registrerade varumärken som tillhör NETGEAR, Inc. och/eller dess dotterbolag i USA och/eller andra länder. Informationen kan komma att ändras utan föregående meddelande. NETGEAR, Inc. Med ensamrätt. Efterlevnad Aktuell EG-försäkran om överensstämmelse finns på Information om efterlevnad av bestämmelser finns på Läs dokumentet om överensstämmelse innan du ansluter nätadaptern. Endast för inomhusbruk. Får säljas i alla EU-medlemsländer, EFTA-länder och Schweiz. September 2014 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
