WN3500RP Installationshandbok

Transkript

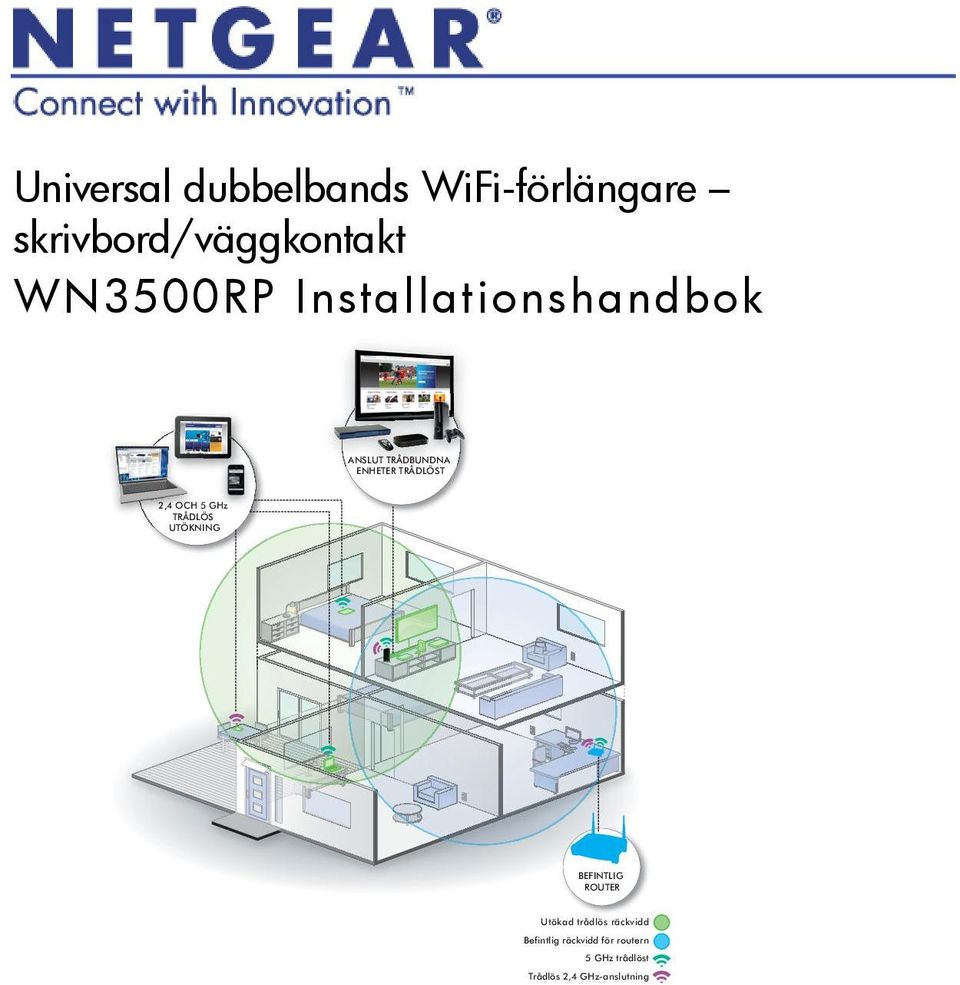

1 Universal dubbelbands WiFi-förlängare skrivbord/väggkontakt WN3500RP Installationshandbok ANSLUT TRÅDBUNDNA ENHETER TRÅDLÖST 2,4 OCH 5 GHz TRÅDLÖS UTÖKNING BEFINTLIG ROUTER Utökad trådlös räckvidd Befintlig räckvidd för routern 5 GHz trådlöst Trådlös 2,4 GHz-anslutning

2 Teknisk support Tack för att du väljer NETGEAR:s produkter. När du har installerat routern letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på adressen Du måste registrera denna produkt innan du kan använda NETGEAR:s telefonsupport. NETGEAR rekommenderar att du registrerar din produkt genom NETGEAR:s webbplats. Telefon (endast USA): NETGEAR Telefon (andra länder): Se Varumärken NETGEAR, NETGEAR-logotypen och Connect with Innovation är varumärken och/eller registrerade varumärken som tillhör NETGEAR, Inc. och/eller dess dotterbolag i USA och/eller andra länder. Informationen kan komma att ändras utan föregående meddelande. Andra märkes- och produktnamn är varumärken eller registrerade varumärken som tillhör respektive ägare. NETGEAR, Inc. Alla rättigheter förbehålles. Villkor Eftersom vi är angelägna om att förbättra intern design, driftsfunktioner och/eller tillförlitlighet, förbehåller vi på NETGEAR oss rätten att förändra de produkter som beskrivs i det här dokumentet utan föregående meddelande. NETGEAR ansvarar inte för eventuella följder orsakade av användningen av den/de produkt/er eller kretslayout(er) som beskrivs häri.

3 Innehåll Maskinvarufunktioner Komma igång Placera förlängaren och slå på strömmen Ansluta förlängarentill ett befintligt WiFi-nätverk Förlängarens prestanda FastLane -teknik WiFi-adapter med en port När du ska använda förlängarens trådlösa nätverk ReadySHARE Printer Musikuppspelning: Trådlösa SSID och lösenord Vanliga frågor och svar

4 Maskinvarufunktioner Indikatorlamporna framtill visar hur förlängaren fungerar. Länkhastighet. Indikerar en 2,4 GHz eller 5 GHz trådlös anslutning mellan förlängaren och en router. Lämpliga indikatorlampor tänds för att indikera typen av anslutning: Grönt är bäst. Orange är bra. Rött är dåligt. Av. Inte ansluten till routern. Trådlös enhet till förlängare. Denna indikator lyser grön när förlängaren är ansluten till en trådlös enhet. WPS Den här indikatorlampan indikerar en trådlös WPS-anslutning. Grön (fast sken). Det finns trådlös säkerhet (WPA eller WPA2). Blinkar grön. En WPS-anslutning är aktiv. Av. Ingen trådlös säkerhet. Ström på/av Länkhastighet 2,4 GHz Länkhastighet 5 GHz Trådlös enhet till förlängare WPS 2

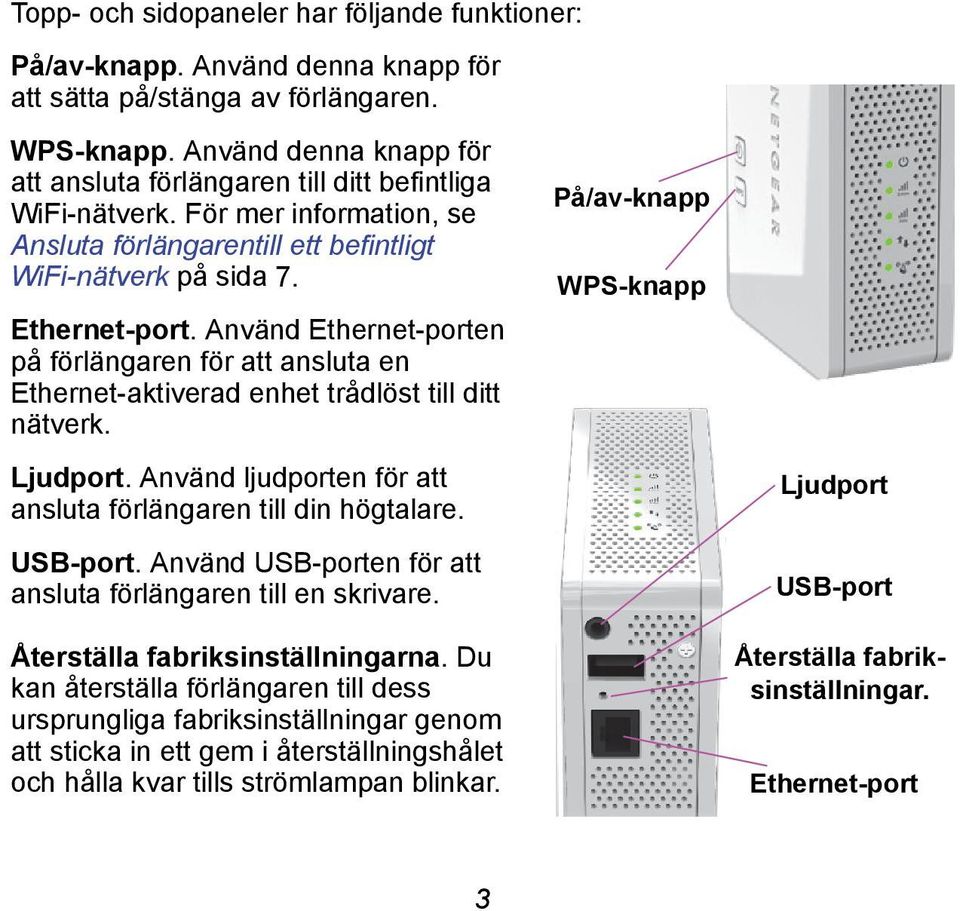

5 Topp- och sidopaneler har följande funktioner: På/av-knapp. Använd denna knapp för att sätta på/stänga av förlängaren. WPS-knapp. Använd denna knapp för att ansluta förlängaren till ditt befintliga WiFi-nätverk. För mer information, se Ansluta förlängarentill ett befintligt WiFi-nätverk på sida 7. Ethernet-port. Använd Ethernet-porten på förlängaren för att ansluta en Ethernet-aktiverad enhet trådlöst till ditt nätverk. Ljudport. Använd ljudporten för att ansluta förlängaren till din högtalare. USB-port. Använd USB-porten för att ansluta förlängaren till en skrivare. Återställa fabriksinställningarna. Du kan återställa förlängaren till dess ursprungliga fabriksinställningar genom att sticka in ett gem i återställningshålet och hålla kvar tills strömlampan blinkar. På/av-knapp WPS-knapp Ljudport USB-port Återställa fabriksinställningar. Ethernet-port 3

6 För in växelströmskontakten så här: 4

7 Anslut stativet så här: 5

8 Komma igång WiFi-räckviddsförlängaren utökar det trådlösa nätverket till att omfatta området utanför räckvidden för ditt befintliga Wi-Fi-nätverk. Förlängaren stöder både skrivbords- och väggkontaktsplacering. Följ dessa steg för att ställa in förlängaren. Placera förlängaren och slå på strömmen 1. Placera förlängaren på samma avstånd från routern och den trådlösa enheten som befinner sig utom routerns räckvidd. GÖR SÅ HÄR GÖR INTE SÅ HÄR Tips: Om du måste vara på en annan plats flyttar du förlängaren närmare enheten men så att den fortfarande är inom routerns räckvidd. Konfigurera förlängarenoch routern i samma rum. När du väl har bekräftat att anslutningen fungerar, flytta förlängaren till en plats som befinner sig halvvägs mellan routern och din dator, och som fortfarande uppvisar en grön länkhastighet. 2. Anslut förlängaren till ett nätuttag och vänta i en minut tills förlängaren startas. Strömlampan lyser grönt. 6

9 Ansluta förlängarentill ett befintligt WiFi-nätverk För att utöka räckvidden för ditt WiFi-nätverk måste du ansluta förlängaren till ditt befintliga WiFi-nätvrk. Du kan ansluta förlängaren till ditt nätverk på två sätt. Alternativ 1: Ansluta med WPS (Wi-Fi Protected Setup) Med WPS kan du enkelt få ett skyddat WiFi-nätverk utan att behöva ange nätverksnamnet och ett lösenord. WPS-knappen är en fysisk knapp på WiFi-routern, WiFi-gateway-enheten eller WiFi-åtkomstpunkten. Om routern har funktioner för WPS (Wi-Fi Protected Setup ), rekommenderar vi på NETGEAR att du använder alternativ 1. I annat fall går du till alternativ 2. Tips: WPS har inte funktioner för WEP-nätverkssäkerhet. Om du använder WEP-säkerhet ska du använda alternativ 2 för att ansluta. Alternativ 2: Ansluta med konfigurationsguiden i webbläsare och utan WPS Med konfigurationsguiden i en webbläsare leds du genom obligatoriska steg för anslutning av förlängaren till ett befintligt Wi-Fi-nätverk. 7

10 Ansluta med WPS (alternativ 1) 1. Tryck på knappen WPS på förlängarens bakpanel. WPS-indikatorlampan på framsidan blinkar. 2. Inom två minuter trycker du på WPS-knappen på din trådlösa router, gateway eller åtkomstpunkt. Om det lyckas lyser WPS-indikatorlampan på förlängaren med ett fast grönt sken, indikatorlampan för länkhastigheten 2,4 GHz tänds och förlängaren är ansluten till ditt befintliga Wi-Fi-nätverk. Obs: Om indikatorlampan för länkhastigheten 2,4 GHz inte lyser upprepar du steg 1 och 2 eller ser till att routern har funktioner för WPS. 3. Om routern har funktioner för 5 GHz-bandet upprepar du steg 1 och 2 för att ansluta förlängaren till 5 GHz-bandet. Indikatorlampan för länkhastigheten 5 GHz på förlängaren ska lysa. Förlängarens namn på det trådlösa nätverket (SSID) ändras till namnet på ditt befintliga Wi-Fi-nätverk ett _2GEXT eller _5GEXT i slutet av namnet, beroende på om förlängaren är ansluten till ditt Wi-Fi-nätverk på 2,4 eller 5 GHz. Befintligt WiFi-nätverksnamn: Mitt_nätverksnamn Nytt namn på förlängarnätverk: Mitt_nätverksnamn_2GEXT Om du vill ansluta ytterligare Wi-Fi-enheter till ditt förlängarextendernätverk använder du samma nätverkssäkerhetsnyckel (lösenord) som konfigurerats på ditt trådlösa nätverk/router. 8

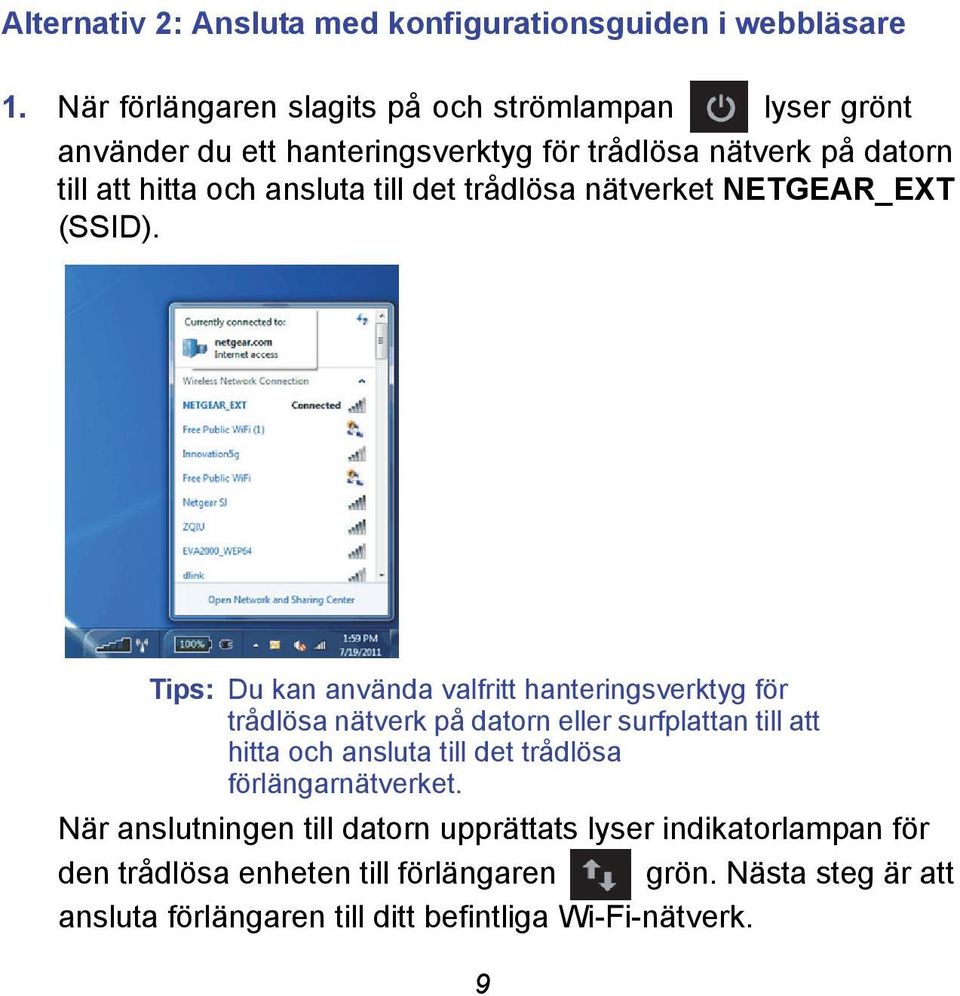

11 Alternativ 2: Ansluta med konfigurationsguiden i webbläsare 1. När förlängaren slagits på och strömlampan lyser grönt använder du ett hanteringsverktyg för trådlösa nätverk på datorn till att hitta och ansluta till det trådlösa nätverket NETGEAR_EXT (SSID). Tips: Du kan använda valfritt hanteringsverktyg för trådlösa nätverk på datorn eller surfplattan till att hitta och ansluta till det trådlösa förlängarnätverket. När anslutningen till datorn upprättats lyser indikatorlampan för den trådlösa enheten till förlängaren grön. Nästa steg är att ansluta förlängaren till ditt befintliga Wi-Fi-nätverk. 9

12 2. Öppna en webbläsare från samma dator så visas konfigurationsguiden i webbläsaren. Tips: Du kan alltid komma åt extenderinställningarna igen genom att skriva i webbläsarens adressfält. 10

13 3. Konfigurationsguiden leder dig genom följande steg: Väljadet befintliga WiFi-nätverk du vill förlänga. Ange säkerhetslösenordet för det befintliga nätverket. Välj namn på det nya förlängarnätverket. Anslut dina trådlösa enheter till det nya förlängarnätverket. Konfigurationsinställningar för förlängaren Om du vill göra nya ändringar efter installationen eller om du vill göra installationen igen kan du alltid få åtkomst till förlängarens konfigurationsinställningar. Så här får du åtkomst till inställningarna: 1. Kontrollera att din enhet är ansluten till WN3500RP. 2. Skriv in följande i adressfältet i enhetens webbläsare: 3. När du uppmanas att logga in använder du följande information: Användarnamn: admin Lösenord: password 11

14 Förlängarens prestanda Indikatorlampan för länkhastighet indikerar prestanda för den trådlösa anslutningen på 2,4 eller 5 GHz från förlängaren till en router. Bästa prestanda har du om indikatorlampan för länkhastighet lyser grönt. Godtagbar prestanda har du om indikatorlampan för länkhastighet lyser orange. Om indikatorlampan för länkhastighet lyser rött innebär det att anslutningen är dålig eller obefintlig. Om indikatorlampan för länkhastighet är släckt finns det ingen anslutning mellan förlängaren och routern. Tips: Se till att indikatorlampan för trådlös enhet till förlängaren lyser grönt innan du kontrollerar indikatorlampan för länkhastighet för att avgöra prestanda. 12

15 Så här kan du förbättra förlängarens prestanda: 1. Flytta förlängaren närmare routern eller till en annan plats där sikten är friare. 2. När du flyttar förlängaren kontrollerar du statusindikatorlamporna för länkhastighet och för anslutning mellan trådlös anslutning och router på förlängarens framsida tills du hittar en bra placering. Dessa indikatorlampor ska ortsätta att lysa gröna. 13

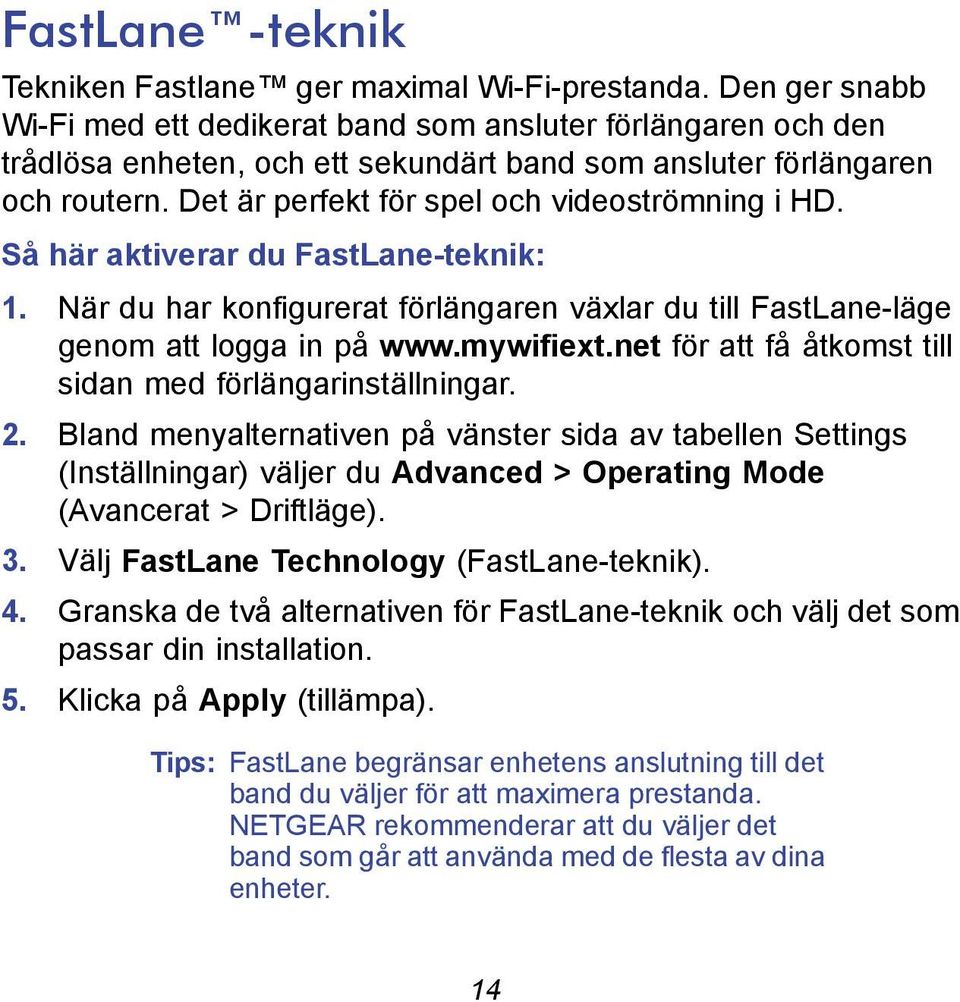

16 FastLane -teknik Tekniken Fastlane ger maximal Wi-Fi-prestanda. Den ger snabb Wi-Fi med ett dedikerat band som ansluter förlängaren och den trådlösa enheten, och ett sekundärt band som ansluter förlängaren och routern. Det är perfekt för spel och videoströmning i HD. Så här aktiverar du FastLane-teknik: 1. När du har konfigurerat förlängaren växlar du till FastLane-läge genom att logga in på för att få åtkomst till sidan med förlängarinställningar. 2. Bland menyalternativen på vänster sida av tabellen Settings (Inställningar) väljer du Advanced > Operating Mode (Avancerat > Driftläge). 3. Välj FastLane Technology (FastLane-teknik). 4. Granska de två alternativen för FastLane-teknik och välj det som passar din installation. 5. Klicka på Apply (tillämpa). Tips: FastLane begränsar enhetens anslutning till det band du väljer för att maximera prestanda. NETGEAR rekommenderar att du väljer det band som går att använda med de flesta av dina enheter. 14

17 WiFi-adapter med en port När förlängaren är ansluten till ditt befintliga Wi-Fi-nätverk kan du använda Ethernet-porten på förlängaren till att ansluta en enhet trådlöst till ditt nätverk.. Anslut helt enkelt Ethernet-kabeln från din Ethernet-aktiverade enhet (TV, Blu-ray-spelare, spelkonsol) till förlängarens Ethernet-port och njut av trådlös anslutning. När du ska använda förlängarens trådlösa nätverk NETGEAR rekommenderar att du endast ansluter via det trådlösa förlängarnätverket när en dator eller trådlös enhet befinner sig i en "död zon" där nätverksanslutningen till routern är mycket dålig eller obefintlig. Det beror på att datatrafik som skickas genom det trådlösa förlängarnätverket är långsammare än trafik som skickas direkt via det ursprungliga trådlösa routernätverket. Om du inte kan ansluta från din trådlösa enhet till förlängaren flyttar du förlängaren till en ny plats, halvvägs mellan enheten och routern. Om enheten inte kan ansluta till förlängaren trots att du har testat flera olika platser flyttar du förlängaren närmare enheten. 15

18 ReadySHARE Printer Med ReadySHARE Printer kan du ansluta en USB-skrivare till förlängarens USB-port och få trådlös åtkomst. Så här aktiverar du ReadySHARE Printer: 1. Anslut USB-skrivaren till förlängarens USB-port med en USB-skrivarkabel. 2. Installera drivrutinen till USB-skrivaren på alla de datorer som ska dela skrivare. Om du inte har drivrutinen till skrivaren kontaktar du tillverkaren för att hitta och hämta den senaste programvaran med skrivardrivrutinen. 3. Hämta verktyget NETGEAR USB Control Center och installera det på de datorer som ska dela skrivare. NETGEAR USB-verktyger har en Mac-version och en Windows-version som du kan komma åt från ReadySHARE Printer-området på den sida du får åtkomst till genom att använda följande URL: 16

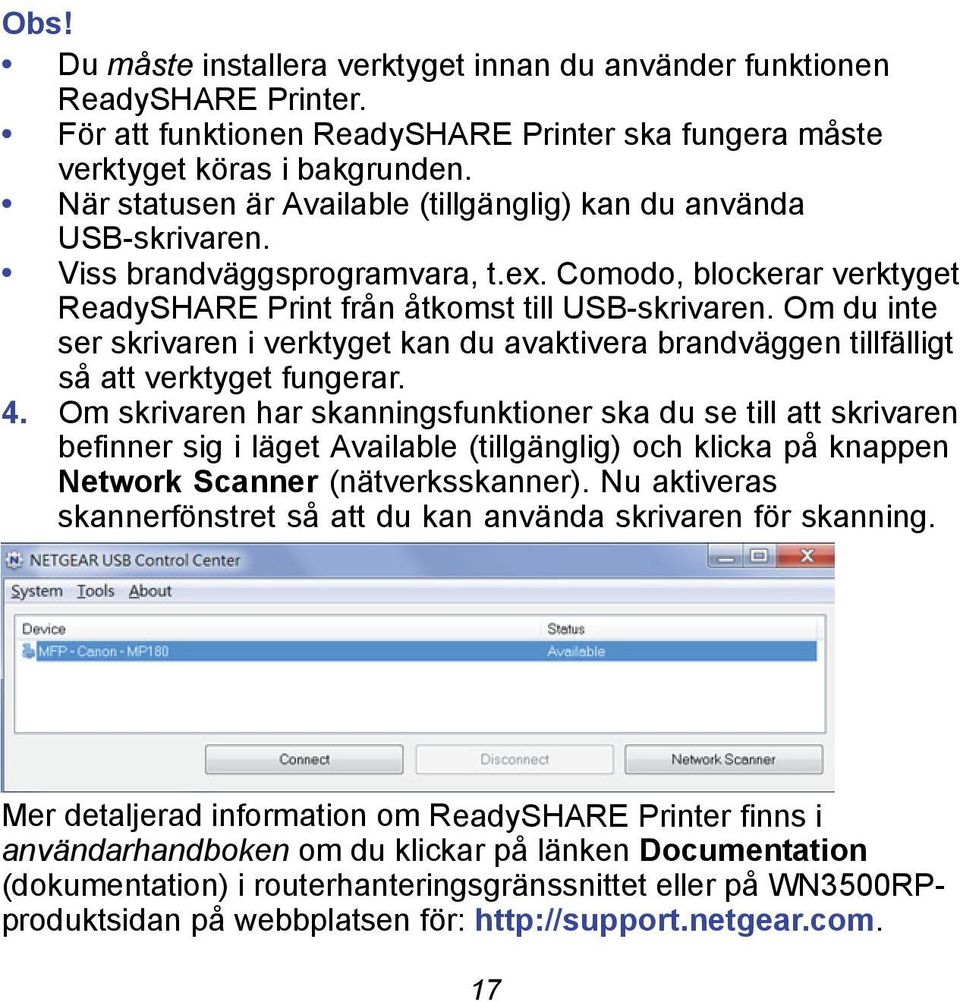

19 Obs! Du måste installera verktyget innan du använder funktionen ReadySHARE Printer. För att funktionen ReadySHARE Printer ska fungera måste verktyget köras i bakgrunden. När statusen är Available (tillgänglig) kan du använda USB-skrivaren. Viss brandväggsprogramvara, t.ex. Comodo, blockerar verktyget ReadySHARE Print från åtkomst till USB-skrivaren. Om du inte ser skrivaren i verktyget kan du avaktivera brandväggen tillfälligt så att verktyget fungerar. 4. Om skrivaren har skanningsfunktioner ska du se till att skrivaren befinner sig i läget Available (tillgänglig) och klicka på knappen Network Scanner (nätverksskanner). Nu aktiveras skannerfönstret så att du kan använda skrivaren för skanning. Mer detaljerad information om ReadySHARE Printer finns i användarhandboken om du klickar på länken Documentation (dokumentation) i routerhanteringsgränssnittet eller på WN3500RPproduktsidan på webbplatsen för: 17

20 Musikuppspelning WN3500RP stöder DLNA DMR-funktionen, ch därmed kan du strömma din nätverksmusik och spela upp den via ljuduttaget på WN3500RP. Windows7-användare kan använda Windows Media Player (WMP) för att spela upp musik. Android phone-, iphone- eller ipad-användare kan hämta NETGEAR genie för att spela upp musik (gå till DLNA DMR stöder MP3-, wave-, flac- och aac-filformat. 3,5 mm stereoporten stöder hörlurar och effekthögtalare. Trådlösa SSID och lösenord Använd detta utrymme till att anteckna namnet på ditt nya förlängarnätverk (SSID) och säkerhetsinställningarna för förlängaren, utifall att du skulle behöva ansluta ytterligare trådlösa enheter till förlängaren i framtiden. Ange information om ditt trådlösa nätverk här: Routernätverkets namn (SSID) Routerns säkerhetslösenord Förlängarnätverkerkets namn (SSID) Förlängarens säkerhetslösenord 18

21 Vanliga frågor och svar Du hittar mer information om din produkt i användarhandboken som finns på 1. Jag får en upprepad fråga av NETGEAR Genie om mitt lösenord för trådlöst trots att jag är säker på att jag anger rätt lösenord. Vad ska jag göra? Det är troligt att förlängaren är placerad precis på gränsen av det område som täcks av routern. Lös problemet genom att följa instruktionerna i Komma igång på sida 6. Om du använder WEP-säkerhet ska du se till att du skriver in nyckeln för trådlös säkerhet i rätt fält. 2. Jag anslöt till NETGEAR_EXT och öppnade en webbläsare. Varför kan jag inte se NETGEAR Genie? Först ska du kontrollera att datorn är inställd på att använda DHCP (de flesta är det). Därefter kontrollerar du att indikatorlampan för anslutning mellan trådlös enhet och förlängare lyser grönt och att du har en giltig IP-adress. Slutligen öppnar du webbläsaren igen och anger adressen 3. Fungerar förlängaren om jag ansluter den till routern med en Ethernet-kabel? Nej. Förlängaren är utformad att ansluta trådlöst till routern. 4. Vilket är användarnamnet och lösenordet för inloggning på förlängaren? Användarnamnet är admin och standardlösenordet är password. Båda är skiftlägeskänsliga. 19

22 5. Jag har aktiverat ett trådlöst MAC-filter (trådlös åtkomstkontroll ACL) på min router. Vad ska jag göra när jag installerar WN3500RP? Den trådlösa enhetens MAC-adress översätts till en annan MAC-adress när den trådlösa enheten ansluter till WN3500RP. Om routerns MAC-filter är aktiverat, kan den trådlösa enheten inte hämta IP-adressen från WN3500RP. För att låta den trådlösa enheten få åtkomst till Internet, måste du lägga till den översatta MAC-adressen i routern. Så här hämtar du den översatta MAC-adressen: a. Inaktivera MAC-filtret på din router. b. Sätt på WN3500RP och anslut alla dina trådlösa enheter till WN3500RP. c. Kontrollera att indikatorlampan för länkhastighet förblir tänd. d. Logga in på din router och kontrollera den anslutna enheterna på skärmen över anslutna enheter. Lägg till alla MAC-adresser som börjar med 02:0F:B5 i routerns MAC-filtertabell. 20

23 6. Min routersäkerhet är WEP, och jag angav fel lösenordsfras eller säkerhetsnyckel på WN3500RP. Jag kommer inte åt WN3500RP längre. Vad ska jag göra? WN3500RP kan inte kontrollera ifall WEP-lösenordsfrasen är korrekt. Om du angav fel lösenordsfras, kan din trådlösa enhet inte hämta IP-adressen från WN3500RP. Du måste återställa WN3500RP till fabriksinställningarna för att få tillbaka IP-adressen. 7. Jag har slutfört installationsguiden, men mina trådlösa enheter kan inte hämta IP-adressen från WN3500RP. Vad ska jag göra? Kontrollera att den lösenordsfras du angav i din trådlösa enheter är korrekt, och stäng av och sätt på WN3500RP och din router. Om din enhet fortfarande inte kan hämta IP-adressen: a. Flytta WN3500RP närmare din router, och flytta din trådlösa enhet närmare WN3500RP. b. Inaktivera det trådlösa gränssnittet och aktivera det därefter igen och kontrollera om din trådlösa enhet kan hämta IP-adressen. c. Om din router har ett MAC-filter (trådlös åtkomstkontroll), inaktivera det och följ Vanliga frågor och svar för att lägga till enhetens MAC-adress i din router. 21

24 Användarhandbok Du kan hämta användarhandboken online på eller genom en länk i produktens användargränssnitt. Efterlevnad För fullständig EU-överensstämmelsedeklaration, gå till: Den här symbolen anger att EU-direktiv 2002/96 för elektriskt och elektroniskt avfall (WEEE-direktivet) efterlevs. Om produkten kasseras inom EU ska den omhändertas och återanvändas i enlighet med nationella föreskrifter och tillämpning av WEEE-direktivet. Endast för inomhusbruk i alla EU-länder samt Schweiz. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Augusti 2012
