1 Powerline 500 WiFi-åtkomstpunkt XWNB5201 Installationshandbok

2 Teknisk support Tack för att du väljer NETGEAR:s produkter. När du har installerat din enhet, leta reda på serienumret på etiketten på din produkt, och använd den för att registrera din produkt på Du måste registrera denna produkt innan du kan använda NETGEAR:s telefonsupport. NETGEAR rekommenderar att du registrerar din produkt genom NETGEAR:s webbplats. Telefon (endast USA): NETGEAR Telefon (andra länder): Se NETGEAR rekommenderar att du endast använder dig av officiella NETGEARsupportresurser. Varumärken NETGEAR, NETGEAR-logotypen och Connect with Innovation är varumärken och/eller registrerade varumärken som tillhör NETGEAR, Inc. och/eller dess dotterbolag i USA och/eller andra länder. Informationen kan komma att ändras utan föregående meddelande. NETGEAR, Inc. Alla rättigheter förbehålles.

3 Innehåll Förpackningens innehåll Maskinvarufunktioner Lampbeskrivningar Knappbeskrivningar Installera adaptrarna och surfa på Internet med WiFi Installera NETGEAR genie Kompatibla NETGEAR Powerline-enheter

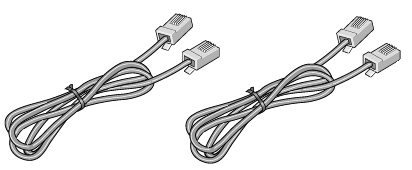

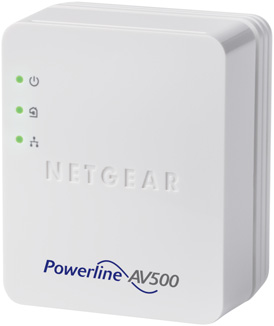

4 Förpackningens innehåll XWN5001 XAV5201 Ethernet-kablar (2) NETGEAR rekommenderar att du inte ansluter en Powerline-adapter direkt till ett grenuttag. 2

5 Maskinvarufunktioner Powerline 500 WiFi-åtkomstpunkt (XWN5001) Powerline 500-adapter (XAV5201) Lampa för trådlöst nätverk Strömlampa Strömlampa Powerlinelampa Powerlinelampa Ethernetlampa On/Off-knapp Knapp för fabriksåterställning Säkerhetsknapp Ethernetport Ethernetlampa 3

6 Lampbeskrivningar Lamporna visar status för Powerline-adaptrarna. När du ansluter adaptern tänds strömlampan och lyser grönt. Ethernet-lampan tänds när du ansluter en påslagen Ethernet-enhet till åtminstone en Ethernet-port. Om lampan inte lyser finns ingen Ethernet-anslutning. Adaptern är inte aktiv om ingen Ethernet-länk har identifierats under mer än tio minuter. Adaptern försätts i strömsparläge och strömlampan lyser orange. Powerline-lampan tänds när Powerline-enheten detekterar minst ännu en kompatibel Powerline-enhet. Med funktionen Pick A Plug kan du välja det eluttag som har den snabbaste länkhastigheten. - Grön: länkhastighet > 80 Mbit/s (snabb) - Orange: länkhastighet > 50 och < 80 Mbit/s (medium) - Röd: länkhastighet < 50 Mbit/s (långsam) 4

7 Knappbeskrivningar Med knapparna på Powerline-adaptrarna kan du göra följande: Factory Reset: Använd knappen Factory Reset för att återställa Powerline-adapterns fabriksinställda värden. Tryck på knappen Factory Reset i två sekunder och släpp därefter upp knappen. On/Off-strömbrytare: Använd On/Off-knappen för att sätta på eller stänga av enheten. Säkerhetsknappen har tre funktioner: - Säkra Powerline-nätverket - Anslut din trådlösa klient automatiskt till XWN5001 WiFiåtkomstpunkten. 5

8 Installera adaptrarna och surfa på Internet med WiFi 1. Säkra ditt Powerline-nätverk. a. Kontrollera att strömlampan lyser grön på varje adapter. b. På XAV5201-adaptern, tryck på säkerhetsknappen i två sekunder och släpp därefter upp knappen. Strömlampan blinkar grön medan adaptern ställer in säkerheten. c. Inom två minuter, tryck på säkerhetsknappen på XWN5001-åtkomstpunkten i två sekunder och släpp därefter upp knappen. d. Efter några sekunder är säkerheten inställd och strömlampan lyser med ett fast grönt sken. 6

9 Adaptrarna kan kommunicera över Powerline-nätverket på ett säkert sätt. 2. Anslut Powerline 200-adaptern (XAV5201) till ett vägguttag nära din router/gateway. 3. Anslut Powerline 200-adaptern genom LAN-porten med en Ethernet-kabel. 7

10 Om du vill dela Internet-åtkomsten i hela ditt hem, måste du ansluta XAV5201 till din Internet-gateway med en Ethernet-sladd. 8

11 4. Anslut XWN5001-åtkomstpunkten till ett vägguttag där du vill ha WiFi-täckning. Obs: Du kan ansluta en Ethernet-baserad enhet (t.ex. en spelkonsol, digitalbox eller Blu-ray-spelare) till Internet och hemmanätverket med den extra Ethernet-porten på XWN

12 5. Ställ in WiFi-åtkomst på XWN5001-åtkomstpunkten. Du kan ställa in WiFi-åtkomst på XWN5001-åtkomstpunkten på två sätt: Alternativ 1: Använd NETGEAR genie för att manuellt konfigurera de trådlösa inställningarna för XWN5001- åtkomstpunkten. a. Installera NETGEAR genie. (Se Installera NETGEAR genie. på sida 18.) b. Anslut tillfälligt din dator direkt till XWN5001 genom Ethernet-porten. c. Starta NETGEAR genie på din dator och klicka på Network Map (nätverkskarta) eller välj det från menyn. 10

13 d. Klicka på ikonen Powerline på skärmen Network Map. Skärmen Powerline Utility (Powerline-verktyg) visas. Powerlineikon XWN5001- ikon e. På Powerline Utility-skärmen högerklickar du på ikonen XWN

14 f. Från popup-menyn som visas,välj Wireless configuration (trådlös konfiguration). g. Ange följande trådlösa inställningar: Trådlöst nätverksnamn (SSID) Trådlös säkerhetstyp Lösenordsfras 12

15 Om du vill klona ditt befintliga trådlösa nätverk, ange samma trådlösa inställningar som din router eller gateway använder. När du använder roamingfunktionen i ditt hem, växlar din trådlösa klient (bärbar dator, surfplatta eller smartphone) från ett nätverk (router eller gateway) till ett annat (XWN5001), beroende på signalkvaliteten. Om du vill skapa ett nytt trådlöst nätverk, ange nya trådlösa inställningar. Om du skapar ett nytt trådlöst nätverk kan du ha ett andra nätverk i en annan del av ditt hem. h. Klicka på Verkställ för att spara dina ändringar. i. När du är klar med de trådlösa inställningarna, koppla bort Ethernet-sladden från XWN5001. Obs: Du kan få åtkomst till avancerade trådlösa inställningar genom att högerklicka på enhetsikonen och välja IP-adressen på popup-menyn. Inloggningsnamn och lösenord är admin och password. 13

16 Alternativ 2: Använd webbläsarens installationsguide för att manuellt konfigurera de trådlösa inställningarna för XWN5001-åtkomstpunkten. På din dator eller trådlösa enhet (surfplatta, smartphone): a. Öppna programvaran som hanterar dina trådlösa nätverksanslutningar och anslut till XWN5001 nätverket. Tips: Det trådlösa nätverksnamnet (SSID) för XWN5001 är NETGEAR_EXT. Standardnätverksnyckeln (trådlöst säkerhetslösenord) är tryckt baktill på XWN

17 b. På samma dator eller trådlösa enhet, öppna ett webbläsarfönster. Webbläsaren tar dig direkt till installationsguiden på skärmen. Om inte, ange något av följande i webbläsarens adressfält. c. Vid inloggningsuppmaningen anger du: Användarnamn: admin Lösenord: password Webbläsarens installationsguide hjälper dig att konfigurera de trådlösa inställningarna för XWN

18 Om du vill klona ditt befintliga trådlösa nätverk, ange samma trådlösa inställningar som din router eller gateway använder. Om du vill skapa ett nytt trådlöst nätverk, ange nya trådlösa inställningar. Om du skapar ett nytt trådlöst nätverk kan du ha ett andra nätverk i en annan del av ditt hem. Skriv ner de nya trådlösa inställningarna här: Trådlöst nätverksnamn (SSID) Nätverksnyckel (lösenordsfras) 16

19 6. Anslut din trådlösa klient (bärbar dator, surfplatta eller smartphone) till XWN5001 för Internet-åtkomst. Alternativ 1: Använd WPS-knappen på din trådlösa klient för att ansluta automatiskt till XWN5001 åtkomstpunkten. a. Tryck och håll in säkerhetsknappen på XWN5001 i två sekunder och släpp den sedan. Den trådlösa indikatorlampan börjar blinka. b. Tryck på WPS-knappen på din trådlösa klient i två sekunder och släpp den sedan. När den trådlösa indikatorlampan slutar att blinka, ansluts din trådlösa klient automatiskt till XWN5001 åtkomstpunkten och du kan surfa på webben. Alternativ 2: Anslut manuellt till XWN5001 åtkomstpunkten. På din dator eller trådlösa enhet (surfplatta, smartphone): a. Öppna programvaran som hanterar dina trådlösa nätverksinställningar. b. Anslut till det XWN5001 trådlösa nätverket (SSID). c. Ange nätverksnyckeln (lösenordsfras). Nu är din trådlösa enhet ansluten till XWN5001 åtkomstpunkten och du kan surfa på webben. 17

20 Installera NETGEAR genie. Följ dessa instruktioner för att ladda ner och installera NETGEAR genie på din dator. 1. Skriv in i webbläsarens adressfält. 2. Klicka på knappen For Home (för hem). 3. Skriv in xwn5001 i sökrutan. 4. Ladda ner den NETGEAR genie-version som motsvarar ditt operativsystem (Windows eller Mac). 5. Kör den nerladdade filen och följ anvisningarna på skärmen för att installera NETGEAR genie. 18

21 Kompatibla NETGEAR Powerline-enheter Din Powerline-adapter kan dela Powerline-nätverk med följande kompatibla NETGEAR-enheter: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602 och XWNB1601. Du hittar en fullständig lista över certifierade HomePlug AV-enheter på 19

22

23 Säkerhetsinformation Växelströmsingång: V, 250 ma eller 0,25 A (max) Driftstemperatur: 0 40 C Användarhandbok Du kan hämta användarhandboken online på eller genom en länk i produktens användargränssnitt. Efterlevnad Om du vill se hela deklarationen om överensstämmelse kan du gå till: Den här symbolen anger att EU-direktiv 2002/96 för elektriskt och elektroniskt avfall (WEEE-direktivet) efterlevs. Om produkten kasseras inom EU ska den omhändertas och återanvändas i enlighet med nationella föreskrifter och tillämpning av WEEEdirektivet. Endast avsedd för inomhusbruk i alla EU-medlemsländer, EFTA-länder och Schweiz.

24 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Oktober 2012
