Snabbstart. Powerline 1200 Modell PL1200

Transkript

1 Snabbstart Powerline 1200 Modell PL1200

2 Förpackningens innehåll I vissa regioner medföljer en resurs-cd produkten. 2

3 Komma igång Powerline-adaptrar ger dig en alternativ möjlighet att utöka ditt nätverk med hjälp av befintliga elkablar. Anslut två eller flera Powerline-adaptrar till eluttag för att skapa en trådbunden nätverksanslutning. Du kan utöka nätverket genom att lägga till upp till 16 Homeplug AV-certifierade och AV2-certifierade adaptrar. Du hittar en fullständig lista över certifierade Homeplug AV-enheter på 3

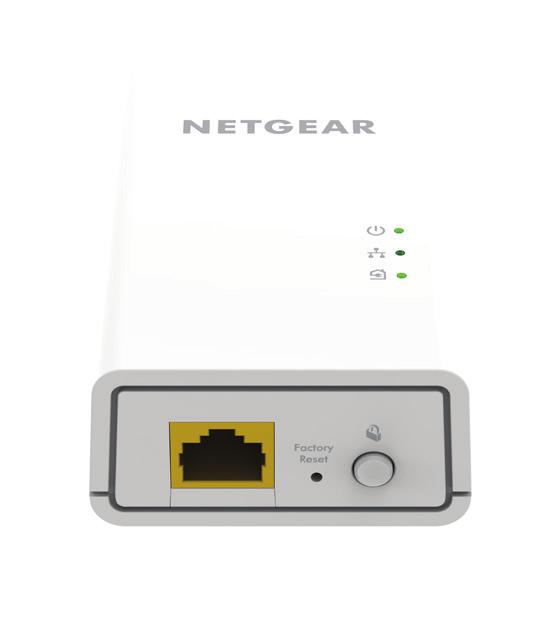

4 Här är din adapter Innan du installerar adaptern bör du bekanta dig med dess lampor, knappar och portar. Strömlampa Ethernet-lampa Pick A Plug-lampa (välj ett uttag) Ethernet-port Knappen Security (säkerhet) Knappen Factory Reset (fabriksåterställning) 4

5 Strömlampa Ethernet-lampa Grön (fast sken). Strömmen är på. Orange (fast sken). Adaptern är i strömsparläge. Blinkar grönt. Adaptern ställer in säkerheten. Av. Adaptern får ingen ström. Grön (fast sken). Ethernet-porten är ansluten. Av. Ingen Ethernet-anslutning kan identifieras. Pick A Plug-lampa (välj ett uttag) Knappen Factory Reset (fabriksåterställning) Med funktionen Pick A Plug (välj ett uttag) kan du välja ut det eluttag som har starkaste prestanda, vilket syns på färgen på lampan: Röd. Länkhastighet < 50 Mbit/s (bra). Orange. Länkhastighet > 50 och < 80 Mbit/s (bättre). Grön. Länkhastighet > 80 Mbit/s (bäst). Av. Adaptern hittade ingen kompatibel Powerline-enhet som använder samma krypteringsnyckel. Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned knappen Factory Reset (fabriksåterställning) i en sekund och sedan släppa den. 5

6 Ethernet-port Knappen Security (säkerhet) Använd en Ethernet-kabel till att ansluta trådanslutna enheter, som datorer, WiFi-routrar eller spelkonsoler, till Powerline-nätverket. Använd knappen Security (säkerhet) för att skapa ett säkert Powerline-nätverk. 6

7 Installera adaptrarna Rum 1 Rum 2 7

8 Säkra ditt nätverk ¾ Så här skapar du ett säkert nätverk: 1. Koppla in de nya adaptrarna. 2. Vänta tills Pick A Plug-lamporna (välj ett uttag) lyser. 3. Tryck på knappen Security (säkerhet) i två sekunder. Tryck sedan på Security (säkerhet) på en av de andra adaptrarna i nätverket i två sekunder. Båda knapparna måste tryckas ned inom två minuter. 4. Om du installerar fler adaptrar, upprepa steg 3 med en av dessa säkra adaptrar och en av adaptrarna som ännu inte är säker. Obs! Knappen Security (säkerhet) fungerar inte i strömsparläge (se Felsökningstips på sidan 10). Varning! Tryck inte på Powerline-adapterns säkerhetsknapp förrän installationen är slutförd och adaptrarna kommunicerar med varandra (vilket indikeras av den blinkande strömlampan). Om du trycker på knappen för tidigt kan kommunikationen mellan Powerline-enheterna avbrytas tillfälligt. Skulle det hända återställer du Powerline-adaptern till fabriksinställningarna med hjälp av knappen Factory Reset (fabriksåterställning). 8

9 Lägg till adaptrar För att lägga till adaptrar innan du konfigurerar säkerhetsfunktionen kopplar du in dem och ansluter adaptrarna till utrustningen. ¾ Lägga till adaptrar till ett Powerline-nätverk med säkerhet inställd: 1. Koppla in och anslut de nya adaptrarna. 2. På någon av adaptrarna som redan är en del av det säkra nätverket, tryck och håll knappen Säkerhet intryckt i två sekunder. 3. På den nya adaptern, tryck och håll knappen Säkerhet intryckt i två sekunder. Båda knapparna måste tryckas ned inom två minuter. 9

10 Felsökningstips Strömlampan är släckt. Strömlampan blinkar orange. Pick A Plug-lampan (välj ett uttag) lyser inte. Kontrollera att eluttaget fungerar och att Powerlineenheten inte är ansluten till en förlängningssladd, ett grenuttag eller ett överspänningsskydd. Strömsparläget infaller när Ethernet-lampan är släckt. Detta kan uppstå i följande fall: Ethernet-kabeln är urkopplad. Enheten som är ansluten via Ethernet-kabeln är avstängd. Adaptern är inaktiv i 10 minuter. Den återgår till normalt läge inom två sekunder efter att Ethernet-länken aktiverats. Om du redan har ställt in säkerhet för nätverket kontrollerar du att alla Powerline-enheter använder samma krypteringsnyckel. Mer information finns i användarhandboken. Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned knappen Factory Reset på varje enhet i en sekund. 10

11 Pick A Plug-lampan (välj ett uttag) lyser orange eller rött. Ethernet-lampan lyser inte. Något stör kommunikationen mellan adaptrarna. Gör följande för att lösa detta: Flytta adaptern till ett annat uttag. Koppla från enheter som kan orsaka störningar, som överspänningsskydd och enheter med motorer. Kontrollera att Ethernet-kablarna fungerar och att de är ordentligt anslutna till enheterna. Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned knappen Factory Reset på varje enhet i en sekund. 11

12 Support Tack för att du köpt den här NETGEAR-produkten. Du kan gå till för att registrera produkten, få hjälp, komma åt de senaste nedladdningarna och användarhandböckerna och gå med i vår community. Vi rekommenderar att du endast använder officiella NETGEAR-supportresurser. Varumärken NETGEAR, Inc., NETGEAR och NETGEAR-logotypen är varumärken som tillhör NETGEAR, Inc. Varumärken från andra tillverkare än NETGEAR används endast för referens. Efterlevnad Aktuell EG-försäkran om överensstämmelse finns på Information om efterlevnad av bestämmelser finns på Läs dokumentet om överensstämmelse innan du ansluter nätadaptern. Endast för inomhusbruk. Får säljas i alla EU-medlemsländer, EFTA-länder och Schweiz. November 2015 NETGEAR Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
