SP-1101W/SP-2101W Quick Installation Guide

Transkript

1 SP-1101W/SP-2101W Quick Installation Guide / v1.0 1

2 I. Produktinformation I-1. Paketets innehåll I-2. Omkopplare smart kontakt Frontpanel Snabbinstallationsguide CD med snabbinstallationsgui den LED-indikator för ström Omkopplare statusknapp och lysdiod Återställningsknapp Nätverks-LED

3 I-3. LED-status LED Färg Status Beskrivning Omkopplarstatus På Smart kontakt utmatat strömuttag är påslaget. Grön Smart kontakt utgående Av strömuttag är avstängt. Ström Grön På Av Smart kontakt är påslagen. Smart kontakt är avstängd. Nätverk Röd Grön Orange Snabbt blinkande Snabb blinkning (1 x per sekund) På Snabb blinkning (1 x per sekund) Blinkar Smart kontakt startar eller startar om. Smart kontakt är i installationsläge och redo för installation. Smart kontakt är anslutet till trådlöst nätverk och molnet. Smart kontakt är anslutet till trådlöst nätverk men inte molnet. Varning: Budget:/strömkvot överskriden. Av Ingen nätverksanslutning. Efter installation måste nätverks-led visa på och grön för att EdiPlug-appen ska fungera fjärrstyrt, d.v.s. från en annan internetanslutning till din smarta kontakt. I-4. Omkopplare statusknapp Omkopplarstatusknappen, placerad på framsidan av din smarta kontakt (se I- 2.), slår på/stänger av din smarta kontakts utgående strömuttag. Du kan slå på eller stänga av alla anslutna enheter till din smarta kontakt med denna knapp. Knappen kommer att lysa grön för att indikera på (se I-3). 2

4 I-5. Produktetikett Produktetiketten, som är placerad på baksidan av den smarta kontaktomkopplaren, visar ingående/utgående ström och standardlösenord för din smarta kontakt. Lösenordet bör av säkerhetskäl bytas när du avslutat installationsprocessen. Lösenordet behövs för fjärråtkomst till smarta kontaktomkopplaren. I-6. Återställ Om du upplever problem med din smarta kontakt kan du återställa kontakten till standardinställningarna. Detta återställer alla inställningar, inklusive smarta kontaktens lösenord till dess standard. 1. Tryck ned och håll kvar återställningsknappen som finns på framsidan av kontakten i minst tio sekunder 2. Släpp knappen när nätverks-led blinkar snabbt röd. 3. Vänta tills smarta kontakten startar om. Kontakten är redo när nätverks-led blinkar sakta röd för att indikera installationsläge. 3

5 II. Hårdvaruinstallation Följ instruktionerna nedan för att garantera att din smarta kontakt är ordentligt ansluten och redo för installation. Om du har flera smarta kontakter att installera, koppla endast in och installera en smart kontakt i taget. 1. Anslut smarta kontakten i ett eluttag. 2. Vänta en liten stund på att smarta kontakten startar. Den smarta kontakten är redo nät nätverks-led blinkar sakta röd för att indikera installationsläge. Om smarta kontaktens nätverks-led inte indikerar installationsläge, försök att återställa smarta kontakten (se I-6). 3. När du ser att en smarta kontaktens nätverks-led indikerar installationsläge, fortsätt till III. Installation smart kontakt för installation av din smarta kontakt genom att använda gratisappen EdiPlug för smartphone. 4

6 III. Installation smart kontakt För installation av din smarta kontakt med gratisappen EdiPlug för smartphone, ladda ned EdiPlug-appen och följ installationsinstruktionerna för ios eller Android. Efter installationen kan du använda EdiPlug-appen för att slå på/stänga av din smarta kontakt fjärrstyrt från någon smartphone med internetanslutning samt ställa in automatiskt schema och e-postmeddelanden. 1. Sök på Apple App Store eller Google Play efter EdiPlug. 2. Ladda ned och installera appen. 3. Följ de lämpliga instruktionerna nedan för ios eller Android. 5

7 III-1. ios Följ instruktionerna nedan för att lägga till en ny smart kontakt till EdiPlugappen i ios: Du måste befinna dig inom Wi-Fi området för smarta kontakten. Om du har flera smarta kontakter, koppla endast in och installera en kontakt i taget. 1. Sök efter ett Wi-Fi nätverk med namn EdiPlug.Setup och anslut till det, såsom visas nedan: 2. Ö ppna EdiPlug-appen och välj ditt Wi-Fi nätverk från listan, såsom visas nedan: 6

8 3. Ange ditt Wi-Fi lösenord och klicka på OK, vänta sedan en stund på att kontakten skall starta om. 4. Nästa skärm indikerar att installationen är klar. Din smarta kontakt kommer nu att visas på EdiPlug huvudskärm. Klicka på omkopplaren för att slå på eller stänga av din smarta kontakt (och alla elektriska enheter som är inkopplade däri). 5. Den smarta kontaktens nätverks-led skall visa på och grön för att indikera lyckosam anslutning till nätverk och moln. Du kan använda EdiPlug-appen för att fjärrstyrt kontrollera din smarta kontakt från någon internetanslutning. 7

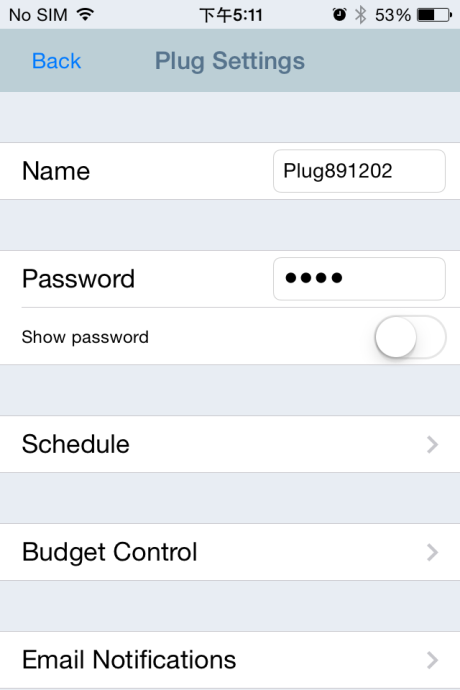

9 III-1-1. Ändra smarta kontaktens namn och lösenord 1. Välj Redigera från EdiPlugs huvudskärm och välj sedan den smarta kontakt som du vill redigera från listan. 2. Ange ett nytt namn och lösenord för din smarta kontakt och klicka sedan på Tillbaka för att gå tillbaka till huvudskärmen. Din smarta kontakt kommer nu att visas under sitt nya namn. Funktioner såsom schemaläggning, budgetkontroll och e- postmeddelanden kan också ställas in i menyn kontaktinställningar. 8

10 III-1-2. Lägg till en befintlig smart kontakt till huvudskärmen 1. Från EdiPlug huvudskärm klickar du på + ikonen i övre högra hörnet och välj en kontakt från listan. 2. Ange din smarta kontakts lösenord och klicka på OK. Klicka i markörikonen vid din smarta kontakts namn på nästa skärm för att avsluta. Standardlösenordet är

11 III-2. Android Följ instruktionerna nedan för att lägga till en ny smart kontakt till EdiPlugappen i Android: Du måste befinna dig inom Wi-Fi området för smarta kontakten. Om du har flera smarta kontakter, koppla endast in och installera en kontakt i taget. 1. Ö ppna EdiPlug-appen och klicka på + ikonen i övre högra hörnet på skärmen. 2. Ö ppna EdiPlug-appen och välj ditt Wi-Fi nätverk från listan, såsom visas nedan. 10

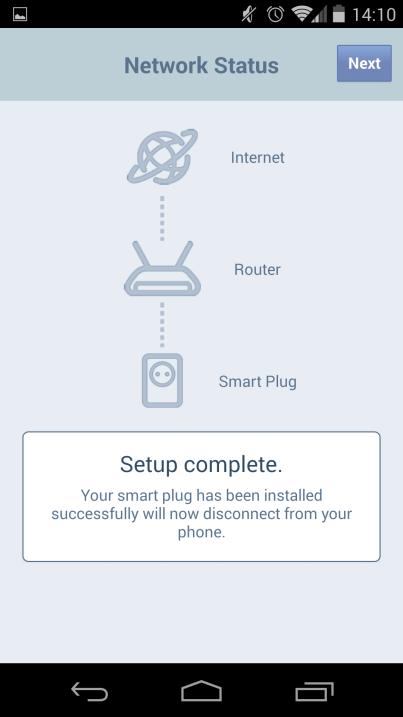

12 3. Ange ditt Wi-Fi lösenord och klicka på OK, vänta sedan en stund på att kontakten skall starta om. 4. Nästa skärm indikerar att installationen är klar. Klicka på "Nästa" och din smarta kontakt kommer nu att visas på EdiPlugs huvudskärm. Klicka på omkopplaren för att slå på eller stänga av din smarta kontakt (och alla elektriska enheter som är inkopplade däri). 5. Den smarta kontaktens nätverks-led skall visa på och grön för att indikera lyckosam anslutning till nätverk och moln. Du kan använda EdiPlug-appen för att fjärrstyrt kontrollera din smarta kontakt från någon internetanslutning. 11

13 III-2-1. Ändra smarta kontaktens namn och lösenord 1. Välj Redigera från EdiPlugs huvudskärm och välj sedan den smarta kontakt som du vill redigera från listan. 2. Ange ett nytt namn och lösenord för din smarta kontakt och klicka sedan på Tillbaka för att gå tillbaka till huvudskärmen. Din smarta kontakt kommer nu att visas under sitt nya namn. Funktioner såsom schemaläggning, budgetkontroll och e- postmeddelanden kan också ställas in i menyn kontaktinställningar. 12

14 III-2-2. Lägg till en befintlig smart kontakt till huvudskärmen 1. Från EdiPlug huvudskärm klickar du på + ikonen i övre högra hörnet och välj en kontakt från listan. 2. Ange din smarta kontakts lösenord och klicka på OK. Klicka i markörikonen vid din smarta kontakts namn på nästa skärm för att avsluta. Standardlösenordet är
