1 Smart Kund Installationsmanual Android

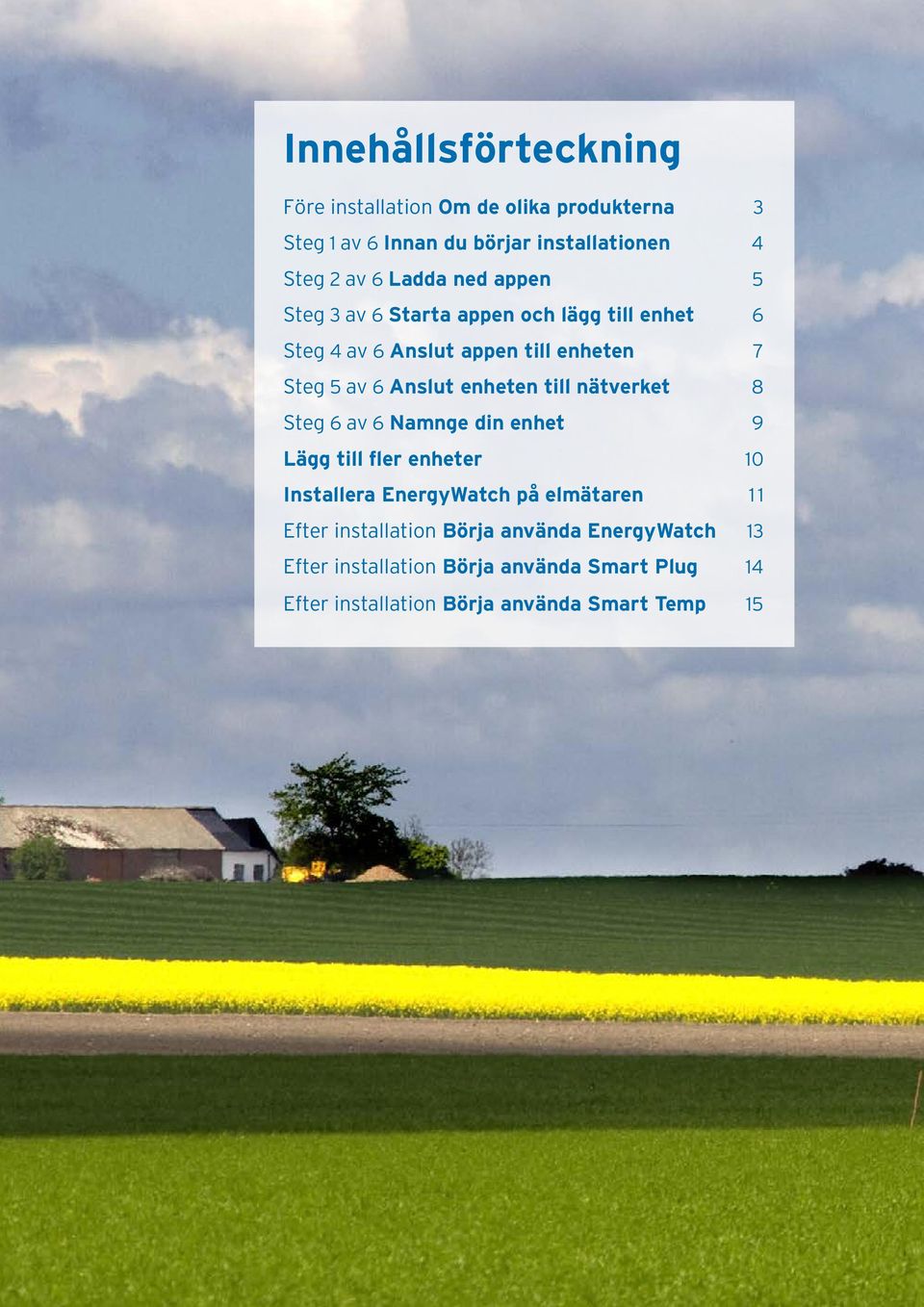

2 Innehållsförteckning Före installation Om de olika produkterna 3 Steg 1 av 6 Innan du börjar installationen 4 Steg 2 av 6 Ladda ned appen 5 Steg 3 av 6 Starta appen och lägg till enhet 6 Steg 4 av 6 Anslut appen till enheten 7 Steg 5 av 6 Anslut enheten till nätverket 8 Steg 6 av 6 Namnge din enhet 9 Lägg till fler enheter 10 Installera EnergyWatch på elmätaren 11 Efter installation Börja använda EnergyWatch 13 Efter installation Börja använda Smart Plug 14 Efter installation Börja använda Smart Temp 15

3 Före installation Om Smart Plug Smart Plug är en väggkontakt som styrs via en mobilapp. Den har tre funktioner: è Fjärrstyrning av apparater. è Timer som kan schemaläggas. è Mätning av elförbrukning. Före installation Om EnergyWatch EnergyWatch är en datainsamlingsbox som du kopplar till elmätaren och som läser av din elförbrukning och hjälper dig spara energi. è Upptäck vad som drar mest el i hemmet. è Sänk din elkostnad med upp till 20 procent. è Följ din elförbrukning i realtid via datorn eller mobilen. Före installation Om Smart Temp Smart Temp är en temperatursensor som du kopplar till ditt EnergyWatch-konto och som läser av inne- och utetemperatur. è Läs av aktuell-, min- och maxtemperatur direkt i din mobilapp. è Din temperaturhistorik lagras och visas i mobilappen. è Du kan följa hur temperaturen påverkar din elförbrukning. Mer information hittar du under Mitt GEAB 3

4 Steg 1 av 6 Innan du börjar installationen Det här behöver du för att installera dina enheter: è En smartphone. è Ett trådlöst nätverk (WiFi) och lösenordet till detta. è En eller flera enheter, beroende vad du vill göra: mäta elförbrukning, temperatur eller styra och mäta apparater. Mer information hittar du under Mitt GEAB 4

5 Steg 2 av 6 Ladda ner appen Nu är det dags att ladda ner appen. Gå till Play Butik. Ladda ner och installera Smart Kund-appen. Appen är nedladdad. Mer information hittar du under Mitt GEAB 5

6 Steg 3 av 6 Starta appen och lägg till enhet Nästa steg är att gå in i appen för att lägga till din nya enhet. Starta appen. Appen startar. Logga in med dina uppgifter. Spara dem gärna till nästa gång. Välj den typ av enhet du vill lägga till. Observera: Styrenheter skall bara installeras av GEAB-personal. 3a Lägg till EnergyWatch 3b Lägg till Smart Plug 3c Lägg till Smart Temp Sätt i batterierna i din EnergyWatch. Följ instruktionerna i appen och tryck på Fortsätt. Sätt din Smart Plug i ett vägguttag. Följ instruktionerna i appen och tryck på Fortsätt. Sätt i batterierna i din Smart Temp. Följ instruktionerna i appen och tryck på Fortsätt. Mer information hittar du under Mitt GEAB 6

7 Steg 4 av 6 Anslut appen till enheten Nu ska vi se till att din enhet kommunicerar med din mobiltelefon. Lämna appen och gå till telefonens WiFi-inställningar. Starta Inställningar. Välj nätverk som börjar med EW... eller Energywatchnet. Gå tillbaka till appen. Appen har nu kontakt med din enhet. Mer information hittar du under Mitt GEAB 7

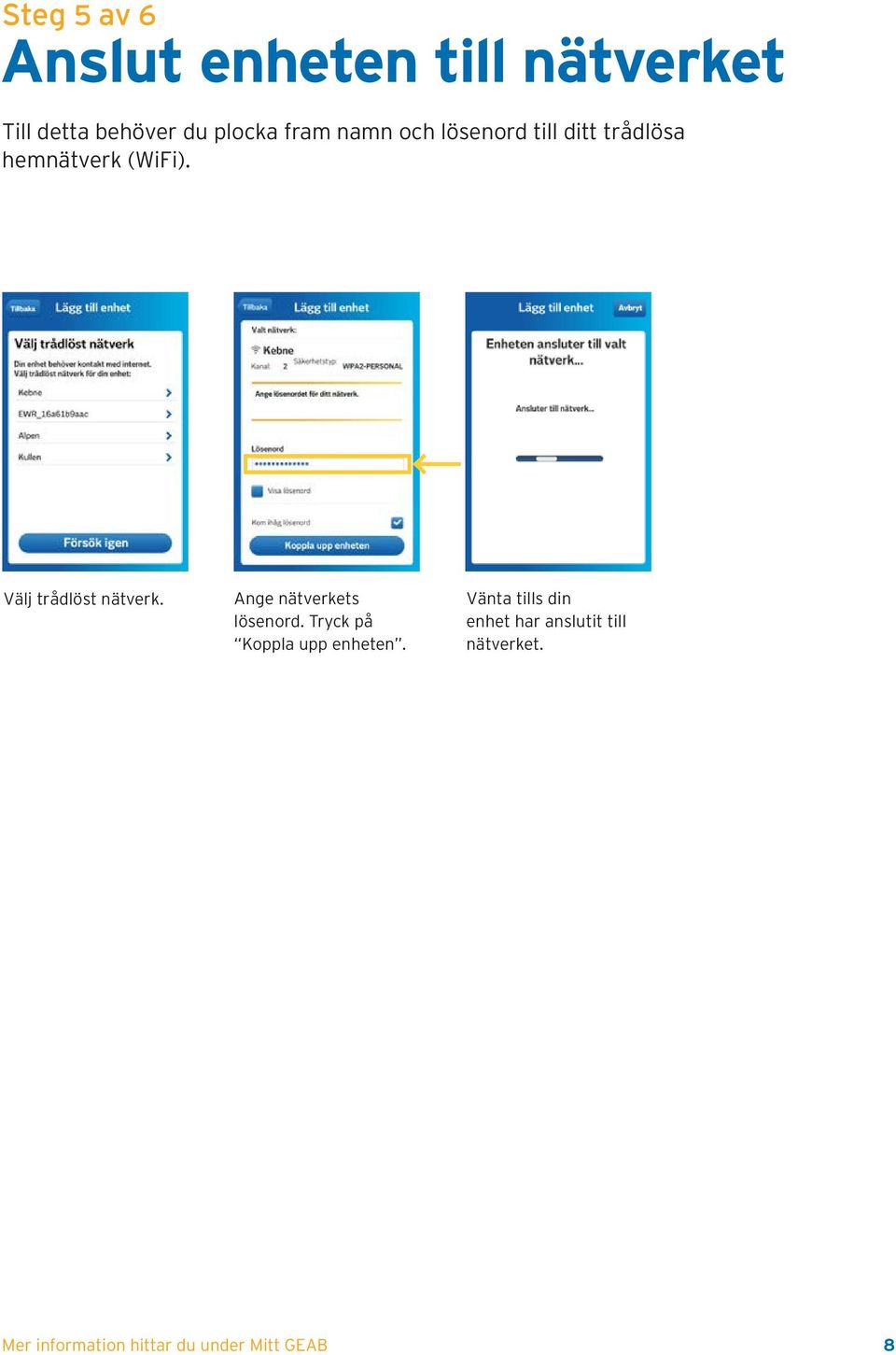

8 Steg 5 av 6 Anslut enheten till nätverket Till detta behöver du plocka fram namn och lösenord till ditt trådlösa hemnätverk (WiFi). Välj trådlöst nätverk. Ange nätverkets lösenord. Tryck på Koppla upp enheten. Vänta tills din enhet har anslutit till nätverket. Mer information hittar du under Mitt GEAB 8

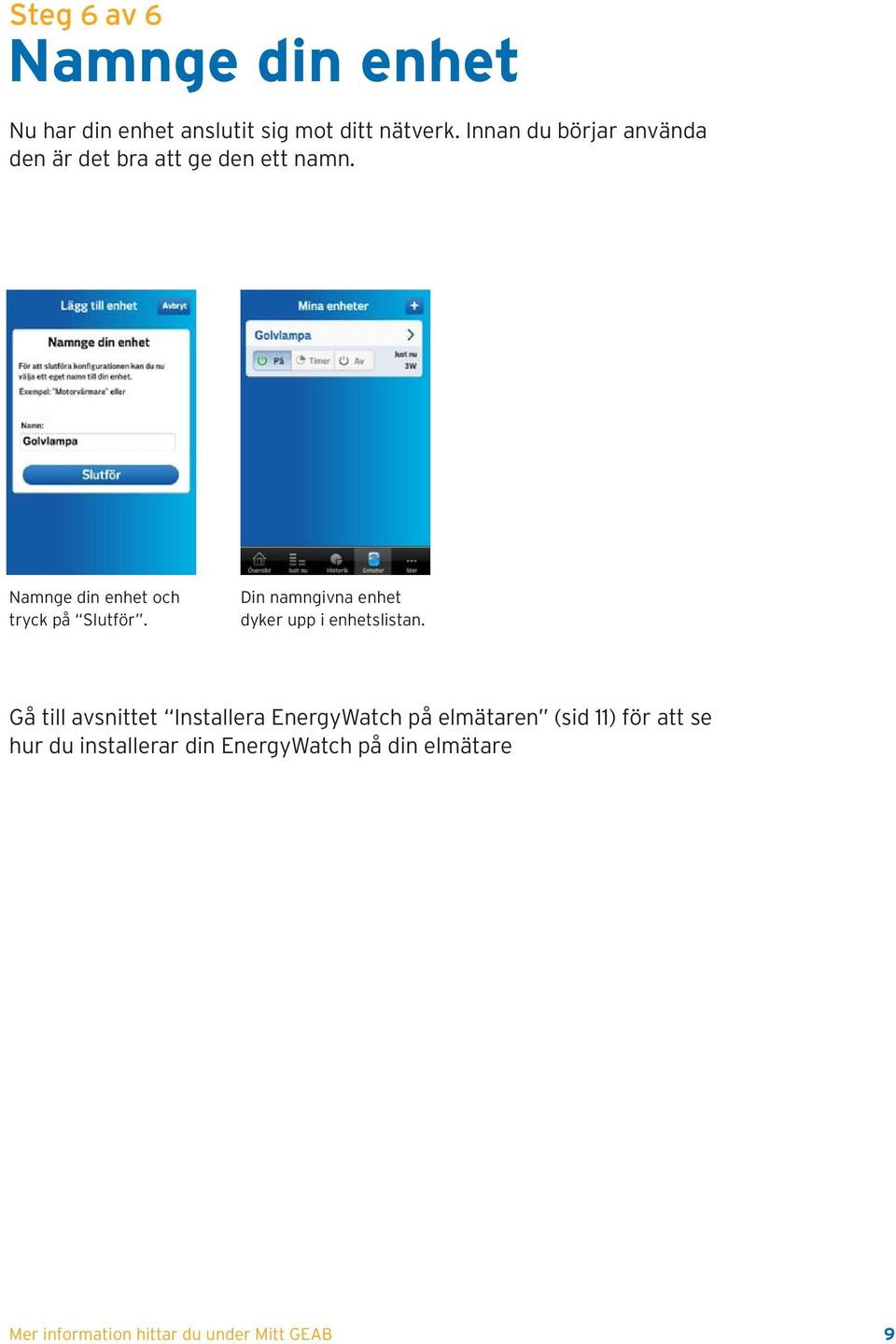

9 Steg 6 av 6 Namnge din enhet Nu har din enhet anslutit sig mot ditt nätverk. Innan du börjar använda den är det bra att ge den ett namn. Namnge din enhet och tryck på Slutför. Din namngivna enhet dyker upp i enhetslistan. Gå till avsnittet Installera EnergyWatch på elmätaren (sid 11) för att se hur du installerar din EnergyWatch på din elmätare Mer information hittar du under Mitt GEAB 9

10 Lägg till fler enheter Ska du lägga till fler enheter upprepar du bara samma procedur. Vill du lägga till flera enheter trycker du på +. Lämna appen och gå till telefonens WiFi-inställningar. Starta Inställningar. Välj nätverk som börjar med EW... eller Energywatchnet. Gå tillbaka till appen. Tryck på Använd tidigare nätverk. Vänta tills enheten har anslutit till nätverket. Namnge din enhet och tryck på Slutför. Din namngivna enhet dyker upp i enhetslistan. Vill du lägga till ytter ligare enheter trycker du på + igen. Mer information hittar du under Mitt GEAB 10

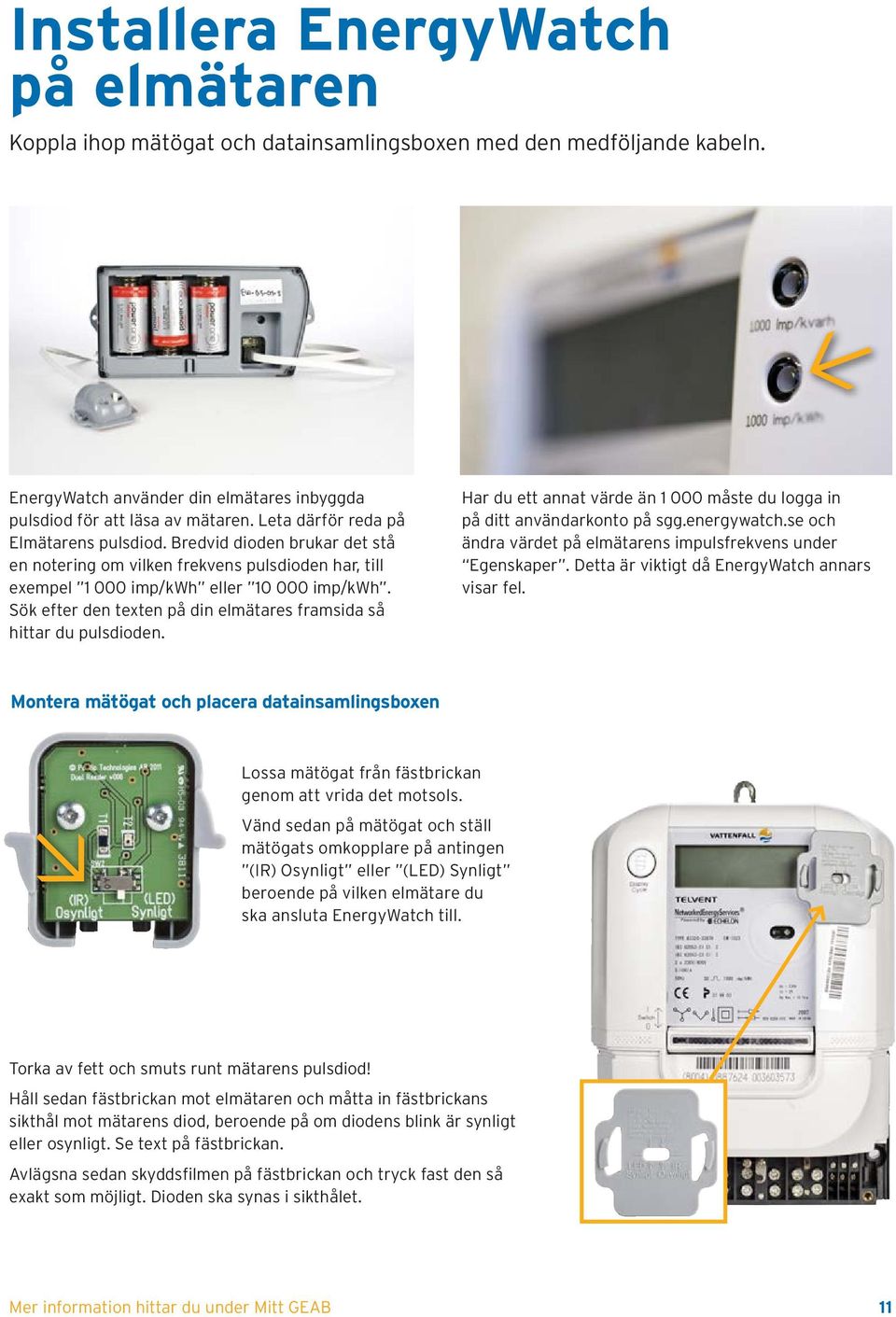

11 Installera EnergyWatch på elmätaren Koppla ihop mätögat och datainsamlingsboxen med den medföljande kabeln. EnergyWatch använder din elmätares inbyggda pulsdiod för att läsa av mätaren. Leta därför reda på Elmätarens pulsdiod. Bredvid dioden brukar det stå en notering om vilken frekvens pulsdioden har, till exempel imp/kwh eller imp/kwh. Sök efter den texten på din elmätares framsida så hittar du pulsdioden. Har du ett annat värde än måste du logga in på ditt användarkonto på sgg.energywatch.se och ändra värdet på elmätarens impulsfrekvens under Egenskaper. Detta är viktigt då EnergyWatch annars visar fel. Montera mätögat och placera datainsamlingsboxen Lossa mätögat från fästbrickan genom att vrida det motsols. Vänd sedan på mätögat och ställ mätögats omkopplare på antingen (IR) Osynligt eller (LED) Synligt beroende på vilken elmätare du ska ansluta EnergyWatch till. Torka av fett och smuts runt mätarens pulsdiod! Håll sedan fästbrickan mot elmätaren och måtta in fästbrickans sikthål mot mätarens diod, beroende på om diodens blink är synligt eller osynligt. Se text på fästbrickan. Avlägsna sedan skyddsfilmen på fästbrickan och tryck fast den så exakt som möjligt. Dioden ska synas i sikthålet. Mer information hittar du under Mitt GEAB 11

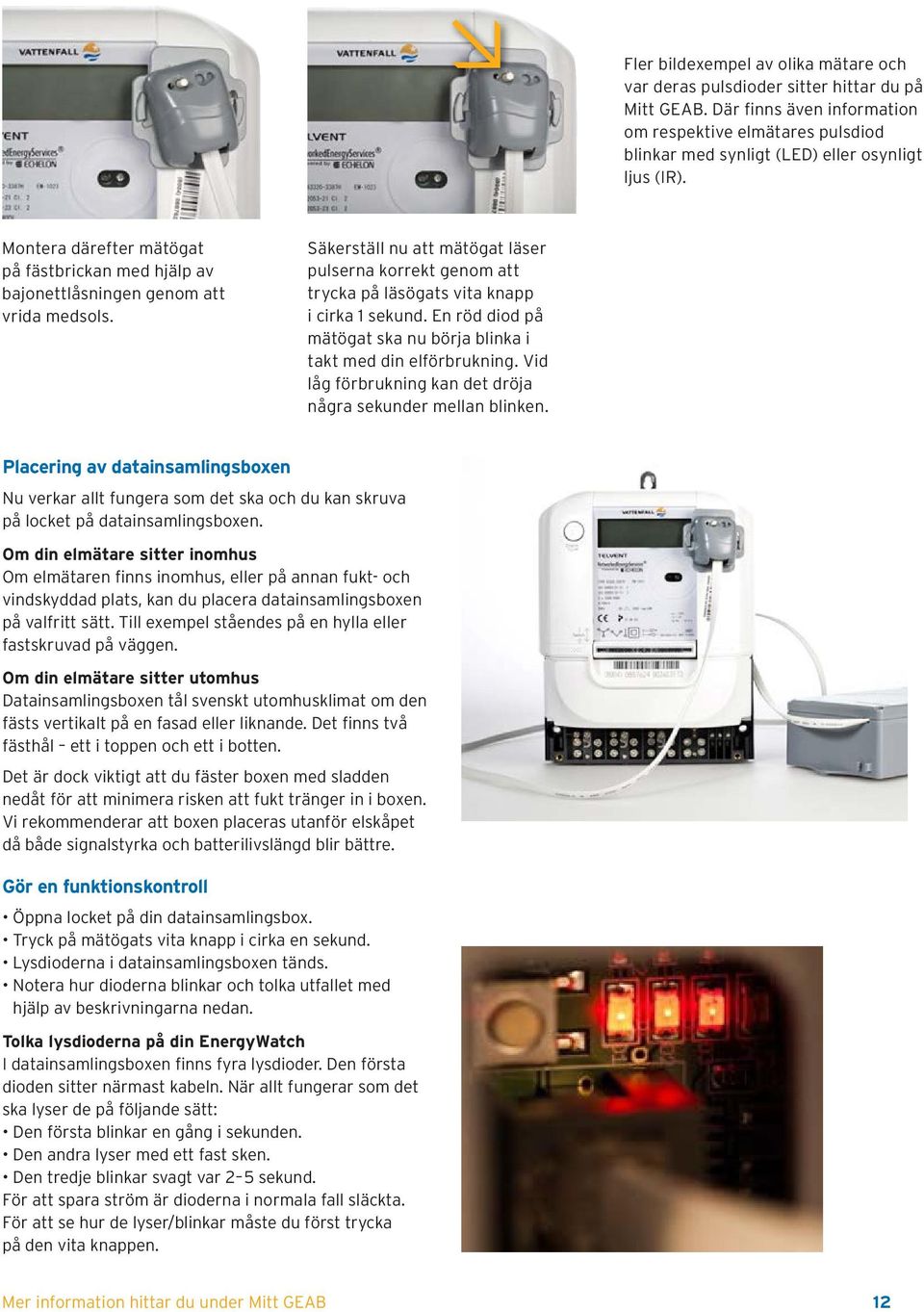

12 Fler bildexempel av olika mätare och var deras pulsdioder sitter hittar du på Mitt GEAB. Där finns även information om respektive elmätares pulsdiod blinkar med synligt (LED) eller osynligt ljus (IR). Montera därefter mätögat på fästbrickan med hjälp av bajonettlåsningen genom att vrida medsols. Säkerställ nu att mätögat läser pulserna korrekt genom att trycka på läsögats vita knapp i cirka 1 sekund. En röd diod på mätögat ska nu börja blinka i takt med din elförbrukning. Vid låg förbrukning kan det dröja några sekunder mellan blinken. Placering av datainsamlingsboxen Nu verkar allt fungera som det ska och du kan skruva på locket på datainsamlingsboxen. Om din elmätare sitter inomhus Om elmätaren finns inomhus, eller på annan fukt- och vindskyddad plats, kan du placera datainsamlingsboxen på valfritt sätt. Till exempel ståendes på en hylla eller fastskruvad på väggen. Om din elmätare sitter utomhus Datainsamlingsboxen tål svenskt utomhusklimat om den fästs vertikalt på en fasad eller liknande. Det finns två fästhål ett i toppen och ett i botten. Det är dock viktigt att du fäster boxen med sladden nedåt för att minimera risken att fukt tränger in i boxen. Vi rekommenderar att boxen placeras utanför elskåpet då både signalstyrka och batterilivslängd blir bättre. Gör en funktionskontroll Öppna locket på din datainsamlingsbox. Tryck på mätögats vita knapp i cirka en sekund. Lysdioderna i datainsamlingsboxen tänds. Notera hur dioderna blinkar och tolka utfallet med hjälp av beskrivningarna nedan. Tolka lysdioderna på din EnergyWatch I datainsamlingsboxen finns fyra lysdioder. Den första dioden sitter närmast kabeln. När allt fungerar som det ska lyser de på följande sätt: Den första blinkar en gång i sekunden. Den andra lyser med ett fast sken. Den tredje blinkar svagt var 2 5 sekund. För att spara ström är dioderna i normala fall släckta. För att se hur de lyser/blinkar måste du först trycka på den vita knappen. Mer information hittar du under Mitt GEAB 12

13 Efter installation Börja använda EnergyWatch I appen kan du följa de värden EnergyWatch läser av. I appen kan du följa de värden EnergyWatch läser av. Vill du ändra din EnergyWatch eller ta bort den går du in i Inställningar via din enhetslista. En mer avancerad programversion med ytterligare möjligheter hittar du om du loggar in på sgg.energywatch.se och klickar på Starta EnergyWatch. Exempelbild på webbversionen av EnergyWatch. En komplett användarmanual för EnergyWatch hittar du på Mitt GEAB. Mer information hittar du under Mitt GEAB 13

14 Efter installation Börja använda Smart Plug Nu kan du börja fjärrstyra och mäta dina apparater. Under Mina enheter hittar du dina anslutna Smart Plug. Schemalägg timern för till exempel lampan. Se hur mycket el apparaten drar och vad det kostar. Vill du ändra din Smart Plug eller ta bort den går du in i Inställningar. Mer information hittar du under Mitt GEAB 14

15 Efter installation Börja använda Smart Temp Nu kan du börja fjärrstyra och mäta dina apparater. Själva enheten mäter en temperatur och den externa sladdanslutna sensorn en annan. Den externa sensorn är främst avsedd för att hängas ut genom ett fönster och mäta utetemperaturen, men kan givetvis användas för annan mätning. Smart Temp visas i din enhetslista. Innetemperatur och utetemperatur visas. Smart Temp kan mäta två temperaturer. Vill du ändra din Smart Temp eller ta bort den går du in i Inställningar. Mer information hittar du under Mitt GEAB 15

16 GEAB Box Visby Kundservice: , november
