ANVÄNDAR- MANUAL V

Transkript

1 ANVÄNDAR- MANUAL V info@exibea.se Exibea AB Ekmansgatan 3, Göteborg Tel

2 Innehållsförteckning 1. Detta är ELIQ 1 2. Innehåll i kartongen 1 3. Installation 2 4. Användning 3 5. Felsökning 5 6. FAQ vanliga frågor 6 7. Teknisk specifikation 7 8. Support 8 1. Detta är ELIQ ELIQ visualiserar den totala elförbrukningen i ditt hem. ELIQ ger dig kunskap om vad i ditt hem som slukar energi så att du kan ta kontroll över din elförbrukning och därmed sänka din elräkning. ELIQ består av två enheter: en sändare och en pekskärm. Sändaren drivs med ett utbytbart batteri och fästs enkelt på din elmätare med hjälp av en dubbelhäftande tejp (och en monteringsmall). Sändaren läser av elmätarens pulsdiod med ett optiskt läsöga och skickar information och elförbrukningen trådlöst till pekskärmen som därmed kan placeras på lämplig plats i hemmet. Pekskärmen skall normalt vara ansluten till ett vägguttag men sladden kan kopplas loss och pekskärmen drivs då med ett uppladdningsbart batteri i upp till ca 40 minuter. Du kan gå runt med ELIQ i din hand och direkt se vad som händer när du gör en förändring. Slå på torktumlaren och se hur förbrukningen rusar! Stäng av alla apparater i hemmet och se hur lågt du kan komma! Den långsiktiga förändringen följer du i kilowattimmar, kronor och koldioxidutsläpp. VIKTIG INFORMATION Det är viktigt att notera att det alltid är elräkningen som ni får från elbolaget som är den rätta. Om elförbrukningen som redovisas på elräkningen skiljer sig från den i ELIQ så är det elräkningen som stämmer. 2. Innehåll i kartongen ELIQ levereras i en kartong med följande innehåll: 1 x Sändare 1 x Batteri till sändaren (CR 2032) 2 x Dubbelhäftande tejp (varav 1 är monterad från fabrik) 1 x Monteringsmall för sändaren 1 x Pekskärm inkl. integrerat bordsstativ 1 x Nätadapter 1 x Bruksanvisning Kontrollera så att du har alla delar innan du börjar, om du till exempel flyttat sändaren flera gånger och behöver extra dubbelhäftande tejp, hör av dig till Exibea. 1

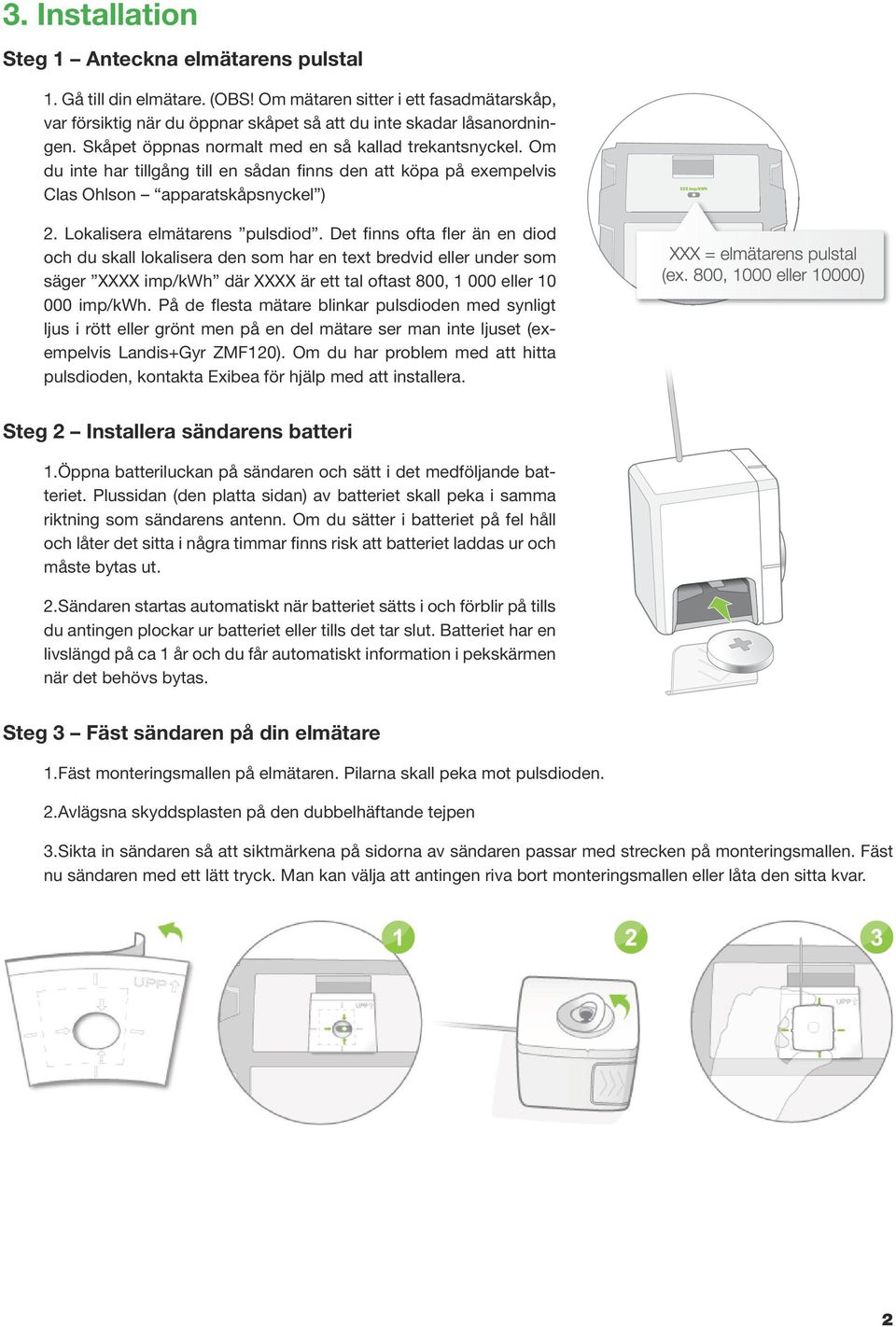

3 3. Installation Steg 1 Anteckna elmätarens pulstal 1. Gå till din elmätare. (OBS! Om mätaren sitter i ett fasadmätarskåp, var försiktig när du öppnar skåpet så att du inte skadar låsanordningen. Skåpet öppnas normalt med en så kallad trekantsnyckel. Om du inte har tillgång till en sådan finns den att köpa på exempelvis Clas Ohlson apparatskåpsnyckel ) 2. Lokalisera elmätarens pulsdiod. Det finns ofta fler än en diod och du skall lokalisera den som har en text bredvid eller under som säger XXXX imp/kwh där XXXX är ett tal oftast 800, eller imp/kwh. På de flesta mätare blinkar pulsdioden med synligt ljus i rött eller grönt men på en del mätare ser man inte ljuset (exempelvis Landis+Gyr ZMF120). Om du har problem med att hitta pulsdioden, kontakta Exibea för hjälp med att installera. Steg 2 Installera sändarens batteri 1.Öppna batteriluckan på sändaren och sätt i det medföljande batteriet. Plussidan (den platta sidan) av batteriet skall peka i samma riktning som sändarens antenn. Om du sätter i batteriet på fel håll och låter det sitta i några timmar finns risk att batteriet laddas ur och måste bytas ut. 2.Sändaren startas automatiskt när batteriet sätts i och förblir på tills du antingen plockar ur batteriet eller tills det tar slut. Batteriet har en livslängd på ca 1 år och du får automatiskt information i pekskärmen när det behövs bytas. Steg 3 Fäst sändaren på din elmätare 1.Fäst monteringsmallen på elmätaren. Pilarna skall peka mot pulsdioden. 2.Avlägsna skyddsplasten på den dubbelhäftande tejpen 3.Sikta in sändaren så att siktmärkena på sidorna av sändaren passar med strecken på monteringsmallen. Fäst nu sändaren med ett lätt tryck. Man kan välja att antingen riva bort monteringsmallen eller låta den sitta kvar. 2

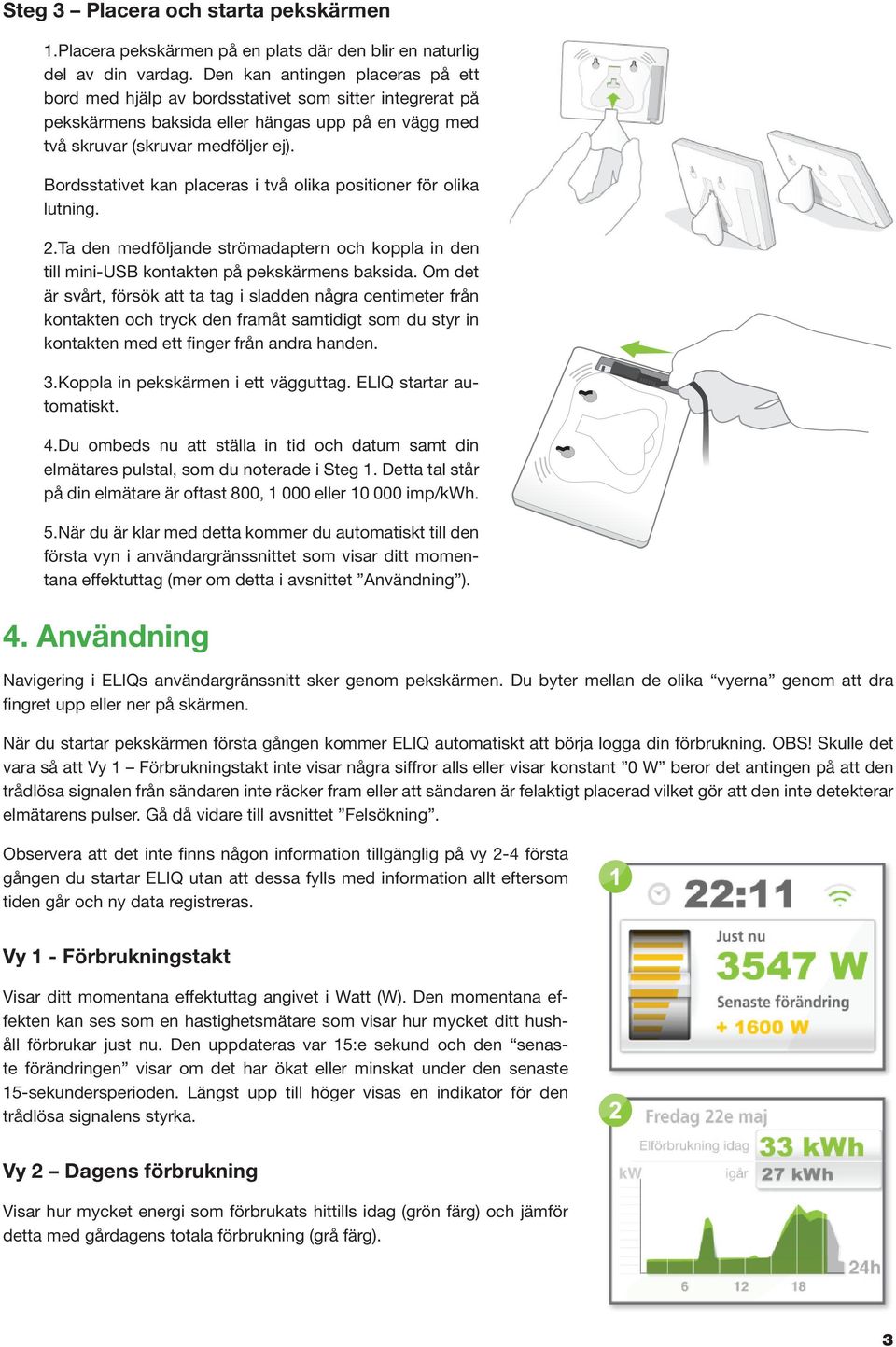

4 Steg 3 Placera och starta pekskärmen 1.Placera pekskärmen på en plats där den blir en naturlig del av din vardag. Den kan antingen placeras på ett bord med hjälp av bordsstativet som sitter integrerat på pekskärmens baksida eller hängas upp på en vägg med två skruvar (skruvar medföljer ej). Bordsstativet kan placeras i två olika positioner för olika lutning. 2.Ta den medföljande strömadaptern och koppla in den till mini-usb kontakten på pekskärmens baksida. Om det är svårt, försök att ta tag i sladden några centimeter från kontakten och tryck den framåt samtidigt som du styr in kontakten med ett finger från andra handen. 3.Koppla in pekskärmen i ett vägguttag. ELIQ startar automatiskt. 4.Du ombeds nu att ställa in tid och datum samt din elmätares pulstal, som du noterade i Steg 1. Detta tal står på din elmätare är oftast 800, eller imp/kwh. 5.När du är klar med detta kommer du automatiskt till den första vyn i användargränssnittet som visar ditt momentana effektuttag (mer om detta i avsnittet Användning ). 4. Användning Navigering i ELIQs användargränssnitt sker genom pekskärmen. Du byter mellan de olika vyerna genom att dra fingret upp eller ner på skärmen. När du startar pekskärmen första gången kommer ELIQ automatiskt att börja logga din förbrukning. OBS! Skulle det vara så att Vy 1 Förbrukningstakt inte visar några siffror alls eller visar konstant 0 W beror det antingen på att den trådlösa signalen från sändaren inte räcker fram eller att sändaren är felaktigt placerad vilket gör att den inte detekterar elmätarens pulser. Gå då vidare till avsnittet Felsökning. Observera att det inte finns någon information tillgänglig på vy 2-4 första gången du startar ELIQ utan att dessa fylls med information allt eftersom tiden går och ny data registreras. Vy 1 - Förbrukningstakt Visar ditt momentana effektuttag angivet i Watt (W). Den momentana effekten kan ses som en hastighetsmätare som visar hur mycket ditt hushåll förbrukar just nu. Den uppdateras var 15:e sekund och den senaste förändringen visar om det har ökat eller minskat under den senaste 15-sekundersperioden. Längst upp till höger visas en indikator för den trådlösa signalens styrka. Vy 2 Dagens förbrukning Visar hur mycket energi som förbrukats hittills idag (grön färg) och jämför detta med gårdagens totala förbrukning (grå färg). 3

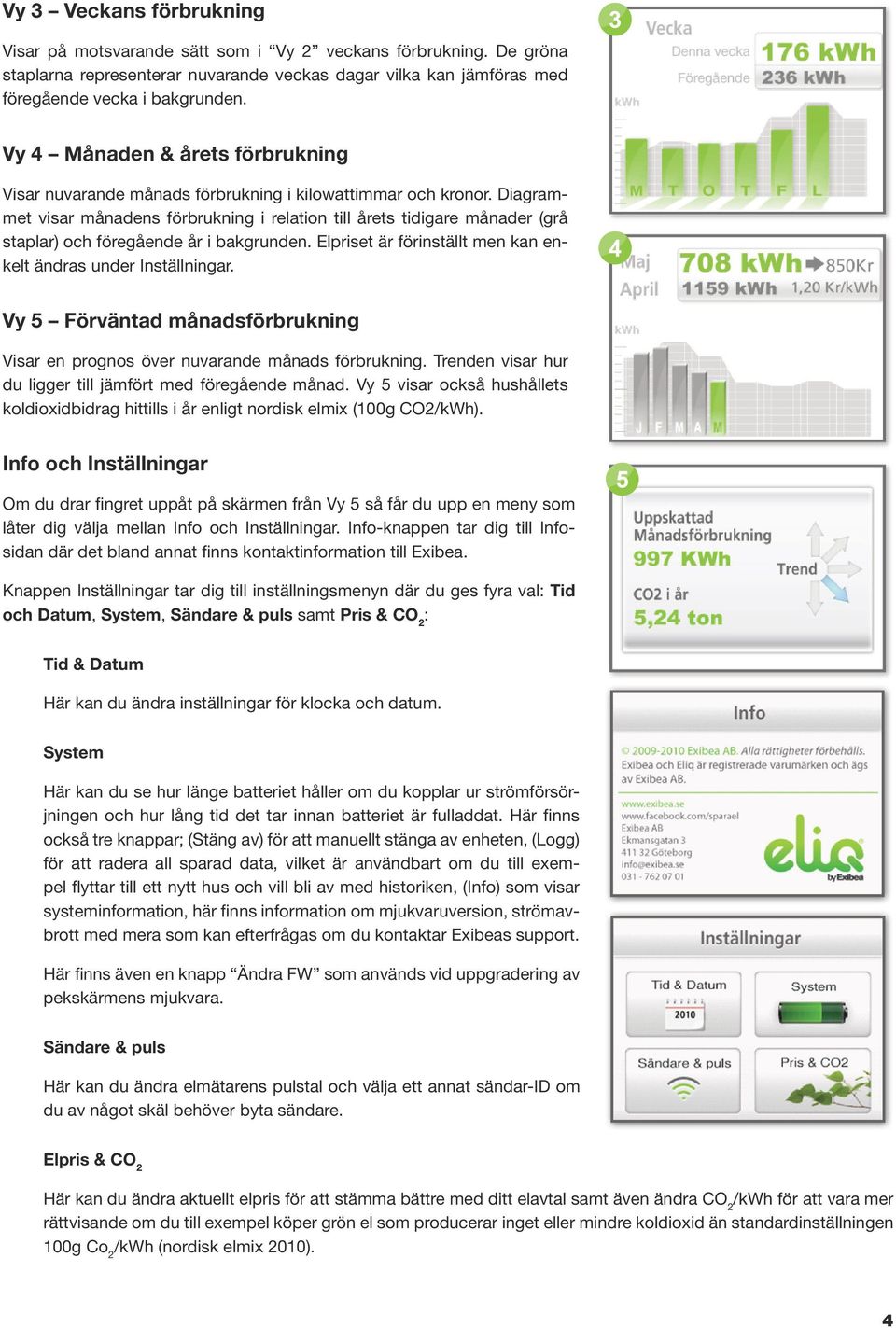

5 Vy 3 Veckans förbrukning Visar på motsvarande sätt som i Vy 2 veckans förbrukning. De gröna staplarna representerar nuvarande veckas dagar vilka kan jämföras med föregående vecka i bakgrunden. Vy 4 Månaden & årets förbrukning Visar nuvarande månads förbrukning i kilowattimmar och kronor. Diagrammet visar månadens förbrukning i relation till årets tidigare månader (grå staplar) och föregående år i bakgrunden. Elpriset är förinställt men kan enkelt ändras under Inställningar. Vy 5 Förväntad månadsförbrukning Visar en prognos över nuvarande månads förbrukning. Trenden visar hur du ligger till jämfört med föregående månad. Vy 5 visar också hushållets koldioxidbidrag hittills i år enligt nordisk elmix (100g CO2/kWh). Info och Inställningar Om du drar fingret uppåt på skärmen från Vy 5 så får du upp en meny som låter dig välja mellan Info och Inställningar. Info-knappen tar dig till Infosidan där det bland annat finns kontaktinformation till Exibea. Knappen Inställningar tar dig till inställningsmenyn där du ges fyra val: Tid och Datum, System, Sändare & puls samt Pris & CO 2 : Tid & Datum Här kan du ändra inställningar för klocka och datum. System Här kan du se hur länge batteriet håller om du kopplar ur strömförsörjningen och hur lång tid det tar innan batteriet är fulladdat. Här finns också tre knappar; (Stäng av) för att manuellt stänga av enheten, (Logg) för att radera all sparad data, vilket är användbart om du till exempel flyttar till ett nytt hus och vill bli av med historiken, (Info) som visar systeminformation, här finns information om mjukvaruversion, strömavbrott med mera som kan efterfrågas om du kontaktar Exibeas support. Här finns även en knapp Ändra FW som används vid uppgradering av pekskärmens mjukvara. Sändare & puls Här kan du ändra elmätarens pulstal och välja ett annat sändar-id om du av något skäl behöver byta sändare. Elpris & CO 2 Här kan du ändra aktuellt elpris för att stämma bättre med ditt elavtal samt även ändra CO 2 /kwh för att vara mer rättvisande om du till exempel köper grön el som producerar inget eller mindre koldioxid än standardinställningen 100g Co 2 /kwh (nordisk elmix 2010). 4

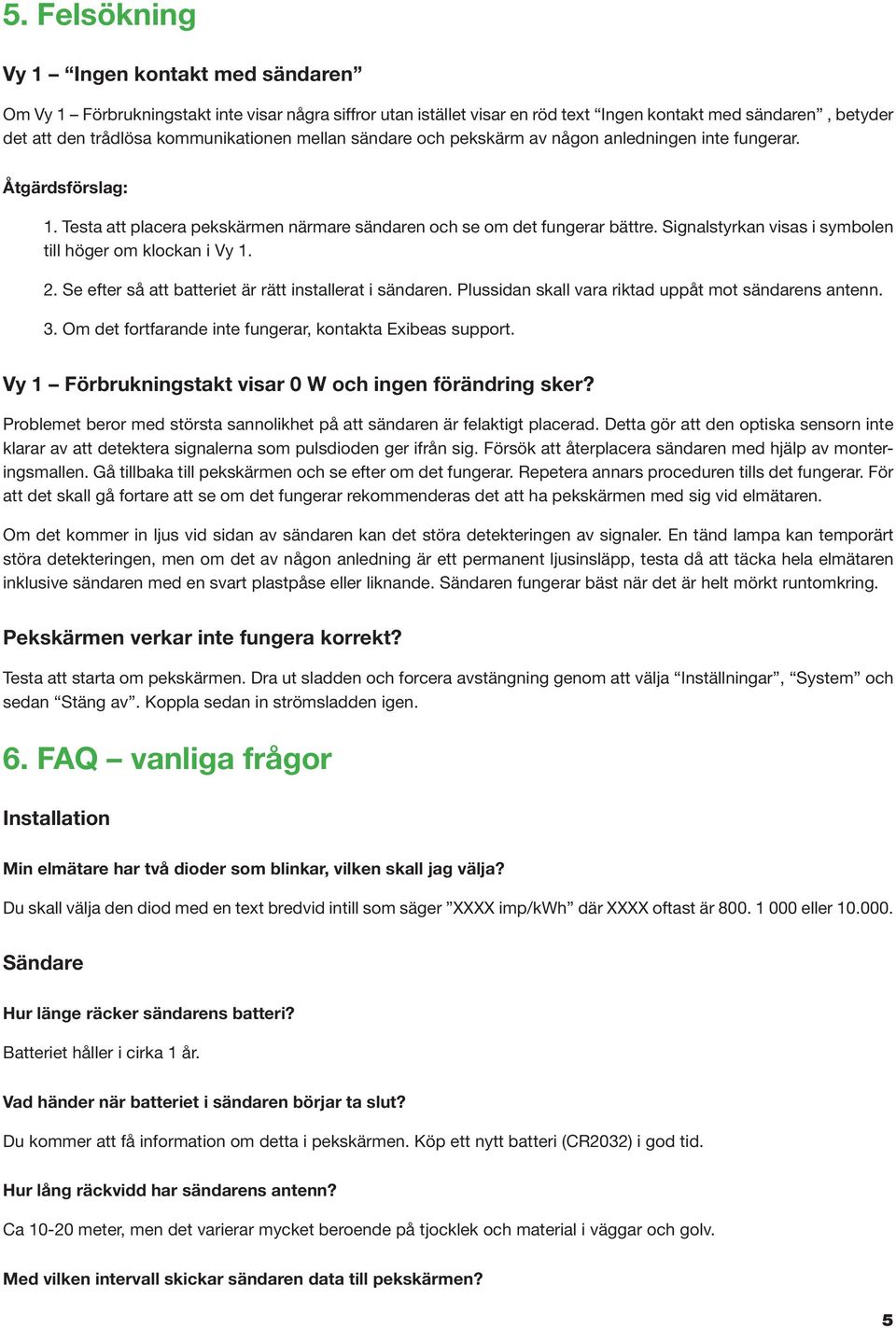

6 5. Felsökning Vy 1 Ingen kontakt med sändaren Om Vy 1 Förbrukningstakt inte visar några siffror utan istället visar en röd text Ingen kontakt med sändaren, betyder det att den trådlösa kommunikationen mellan sändare och pekskärm av någon anledningen inte fungerar. Åtgärdsförslag: 1. Testa att placera pekskärmen närmare sändaren och se om det fungerar bättre. Signalstyrkan visas i symbolen till höger om klockan i Vy Se efter så att batteriet är rätt installerat i sändaren. Plussidan skall vara riktad uppåt mot sändarens antenn. 3. Om det fortfarande inte fungerar, kontakta Exibeas support. Vy 1 Förbrukningstakt visar 0 W och ingen förändring sker? Problemet beror med största sannolikhet på att sändaren är felaktigt placerad. Detta gör att den optiska sensorn inte klarar av att detektera signalerna som pulsdioden ger ifrån sig. Försök att återplacera sändaren med hjälp av monteringsmallen. Gå tillbaka till pekskärmen och se efter om det fungerar. Repetera annars proceduren tills det fungerar. För att det skall gå fortare att se om det fungerar rekommenderas det att ha pekskärmen med sig vid elmätaren. Om det kommer in ljus vid sidan av sändaren kan det störa detekteringen av signaler. En tänd lampa kan temporärt störa detekteringen, men om det av någon anledning är ett permanent ljusinsläpp, testa då att täcka hela elmätaren inklusive sändaren med en svart plastpåse eller liknande. Sändaren fungerar bäst när det är helt mörkt runtomkring. Pekskärmen verkar inte fungera korrekt? Testa att starta om pekskärmen. Dra ut sladden och forcera avstängning genom att välja Inställningar, System och sedan Stäng av. Koppla sedan in strömsladden igen. 6. FAQ vanliga frågor Installation Min elmätare har två dioder som blinkar, vilken skall jag välja? Du skall välja den diod med en text bredvid intill som säger XXXX imp/kwh där XXXX oftast är eller Sändare Hur länge räcker sändarens batteri? Batteriet håller i cirka 1 år. Vad händer när batteriet i sändaren börjar ta slut? Du kommer att få information om detta i pekskärmen. Köp ett nytt batteri (CR2032) i god tid. Hur lång räckvidd har sändarens antenn? Ca meter, men det varierar mycket beroende på tjocklek och material i väggar och golv. Med vilken intervall skickar sändaren data till pekskärmen? 5

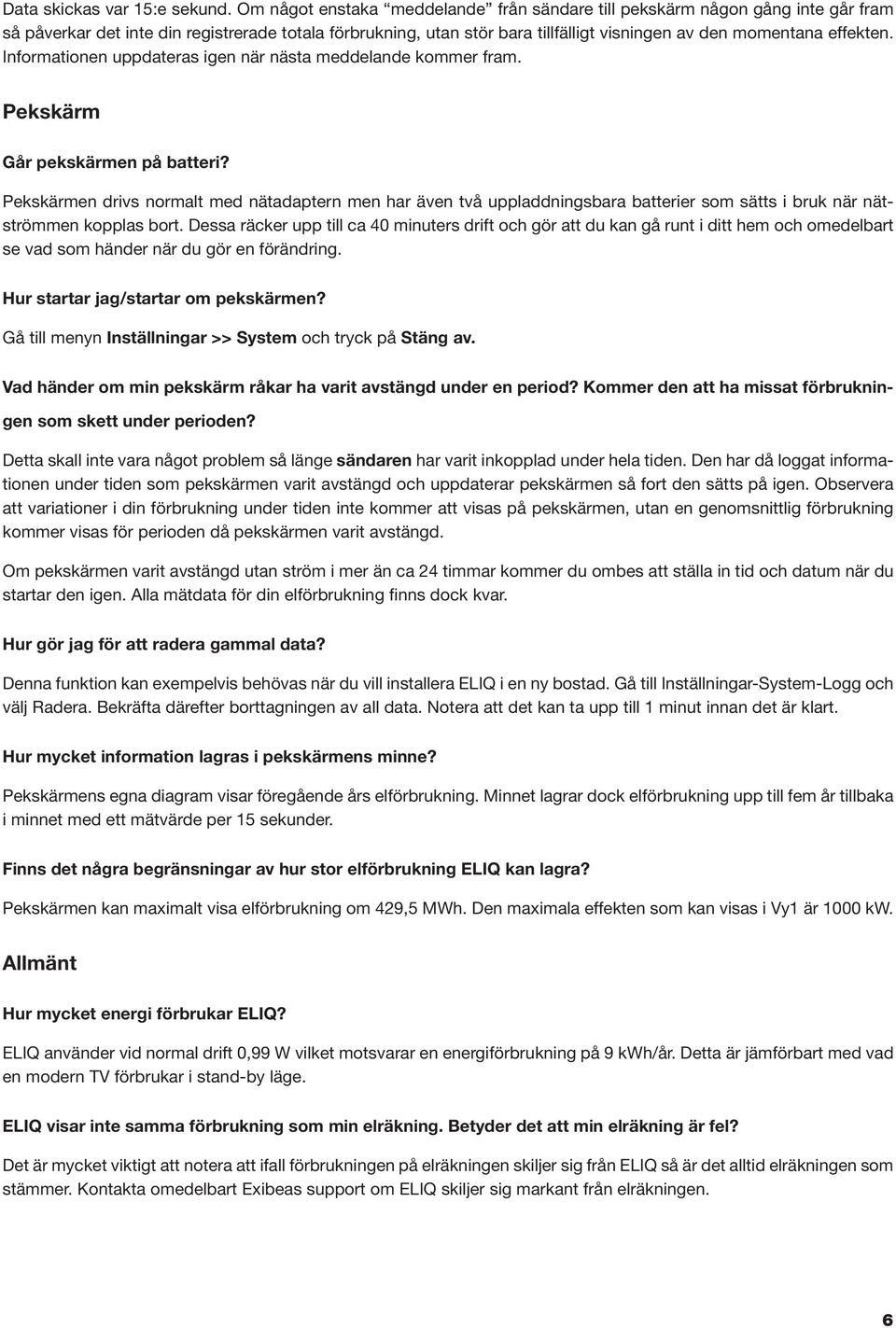

7 Data skickas var 15:e sekund. Om något enstaka meddelande från sändare till pekskärm någon gång inte går fram så påverkar det inte din registrerade totala förbrukning, utan stör bara tillfälligt visningen av den momentana effekten. Informationen uppdateras igen när nästa meddelande kommer fram. Pekskärm Går pekskärmen på batteri? Pekskärmen drivs normalt med nätadaptern men har även två uppladdningsbara batterier som sätts i bruk när nätströmmen kopplas bort. Dessa räcker upp till ca 40 minuters drift och gör att du kan gå runt i ditt hem och omedelbart se vad som händer när du gör en förändring. Hur startar jag/startar om pekskärmen? Gå till menyn Inställningar >> System och tryck på Stäng av. Vad händer om min pekskärm råkar ha varit avstängd under en period? Kommer den att ha missat förbrukningen som skett under perioden? Detta skall inte vara något problem så länge sändaren har varit inkopplad under hela tiden. Den har då loggat informationen under tiden som pekskärmen varit avstängd och uppdaterar pekskärmen så fort den sätts på igen. Observera att variationer i din förbrukning under tiden inte kommer att visas på pekskärmen, utan en genomsnittlig förbrukning kommer visas för perioden då pekskärmen varit avstängd. Om pekskärmen varit avstängd utan ström i mer än ca 24 timmar kommer du ombes att ställa in tid och datum när du startar den igen. Alla mätdata för din elförbrukning finns dock kvar. Hur gör jag för att radera gammal data? Denna funktion kan exempelvis behövas när du vill installera ELIQ i en ny bostad. Gå till Inställningar-System-Logg och välj Radera. Bekräfta därefter borttagningen av all data. Notera att det kan ta upp till 1 minut innan det är klart. Hur mycket information lagras i pekskärmens minne? Pekskärmens egna diagram visar föregående års elförbrukning. Minnet lagrar dock elförbrukning upp till fem år tillbaka i minnet med ett mätvärde per 15 sekunder. Finns det några begränsningar av hur stor elförbrukning ELIQ kan lagra? Pekskärmen kan maximalt visa elförbrukning om 429,5 MWh. Den maximala effekten som kan visas i Vy1 är 1000 kw. Allmänt Hur mycket energi förbrukar ELIQ? ELIQ använder vid normal drift 0,99 W vilket motsvarar en energiförbrukning på 9 kwh/år. Detta är jämförbart med vad en modern TV förbrukar i stand-by läge. ELIQ visar inte samma förbrukning som min elräkning. Betyder det att min elräkning är fel? Det är mycket viktigt att notera att ifall förbrukningen på elräkningen skiljer sig från ELIQ så är det alltid elräkningen som stämmer. Kontakta omedelbart Exibeas support om ELIQ skiljer sig markant från elräkningen. 6

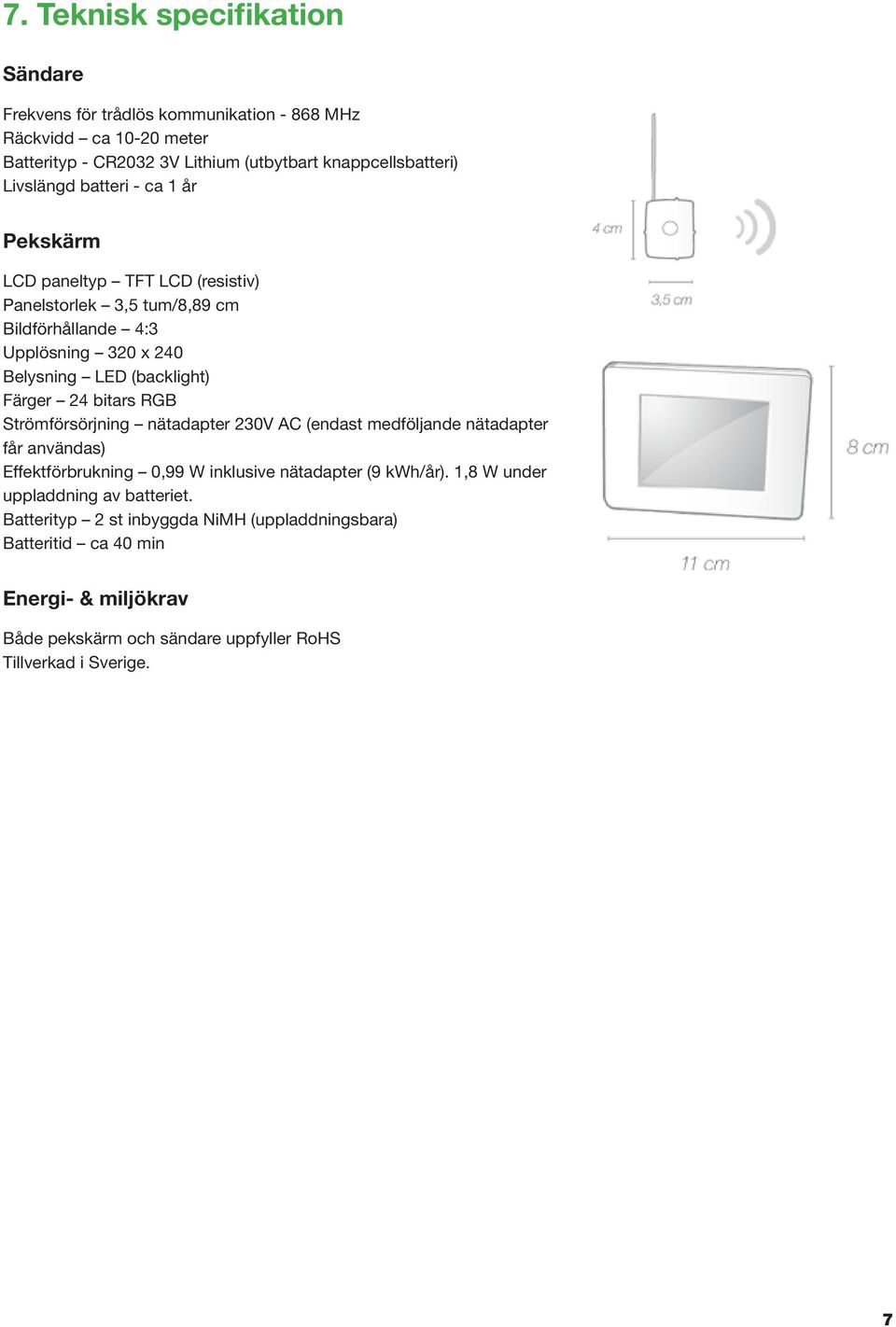

8 7. Teknisk specifikation Sändare Frekvens för trådlös kommunikation MHz Räckvidd ca meter Batterityp - CR2032 3V Lithium (utbytbart knappcellsbatteri) Livslängd batteri - ca 1 år Pekskärm LCD paneltyp TFT LCD (resistiv) Panelstorlek 3,5 tum/8,89 cm Bildförhållande 4:3 Upplösning 320 x 240 Belysning LED (backlight) Färger 24 bitars RGB Strömförsörjning nätadapter 230V AC (endast medföljande nätadapter får användas) Effektförbrukning 0,99 W inklusive nätadapter (9 kwh/år). 1,8 W under uppladdning av batteriet. Batterityp 2 st inbyggda NiMH (uppladdningsbara) Batteritid ca 40 min Energi- & miljökrav Både pekskärm och sändare uppfyller RoHS Tillverkad i Sverige. 7

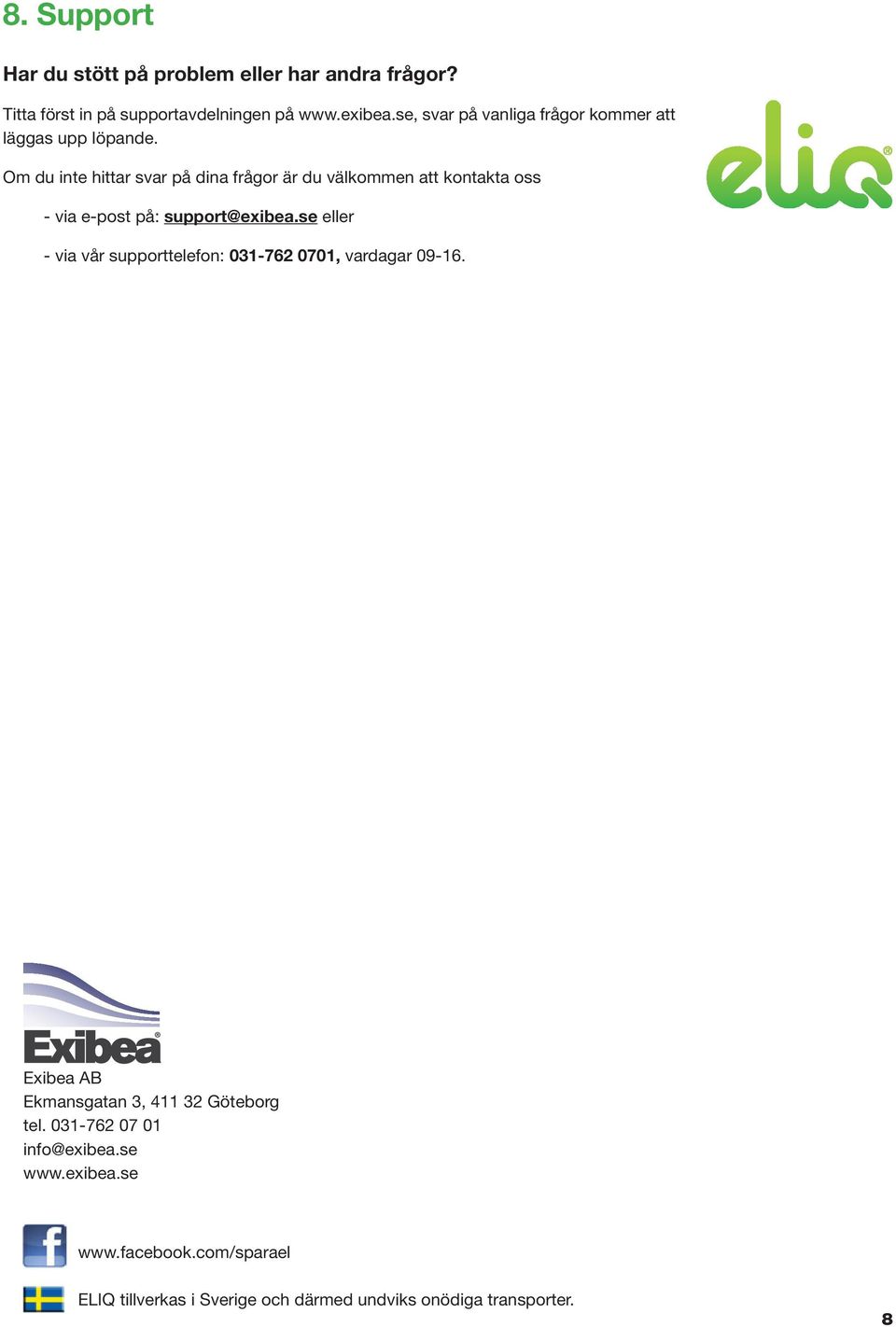

9 8. Support Har du stött på problem eller har andra frågor? Titta först in på supportavdelningen på svar på vanliga frågor kommer att läggas upp löpande. Om du inte hittar svar på dina frågor är du välkommen att kontakta oss - via e-post på: support@exibea.se eller - via vår supporttelefon: , vardagar Exibea AB Ekmansgatan 3, Göteborg tel info@exibea.se ELIQ tillverkas i Sverige och därmed undviks onödiga transporter. 8
