1 SA031 SmartDialer Bruksanvisning 1

2 Inledning SA 031 fungerar som en förlängningssladd till telefonen men påverkar inte telefonens vanliga funktion eller andra sladdar. Den har en enkelzonsfunktion och en trezonsfunktion. Enkelzonsfunktion: kopplas ihop med magnetiska sensorer, glaskrossensorer eller rörelsesensorer. Trezonsfunktion: godkänner tre olika indata, d.v.s. polis, ambulans och brandkår. SA031 kan också användas tillsammans med alla larmenheter och larm och kan kopplas till telefon, mobiltelefon, personsökare och DISA (Direct Inward System Access). 2

3 Egenskaper: * Stiftanslutning: kopplar till larmenheten för att kalla på polis, ambulans och brandkår. * Permanent minne: lagrar alla inställningar, t.ex. telefonnummer och sparar meddelanden i händelse av strömavbrott. * Kapacitet att lagra upp till 6 telefonnummer med max. 32 siffror vardera. * 32 skeunders inspelningstid som delas mellan 4 fraser, t.ex. M0, M1, M2 & M3. * Enkelzonsinkoppling. Trigger Uppringningsgrupp Grupp Eller zon 1 Grupp 1 Fras M0 * 3-zonsinkoppling. Trigger Nummergrupp Fras Grupp Zon 1 Grupp 1 M0+M1 Zon2 Grupp 2 M0+M2 Zon3 Grupp 3 M0+M3 3

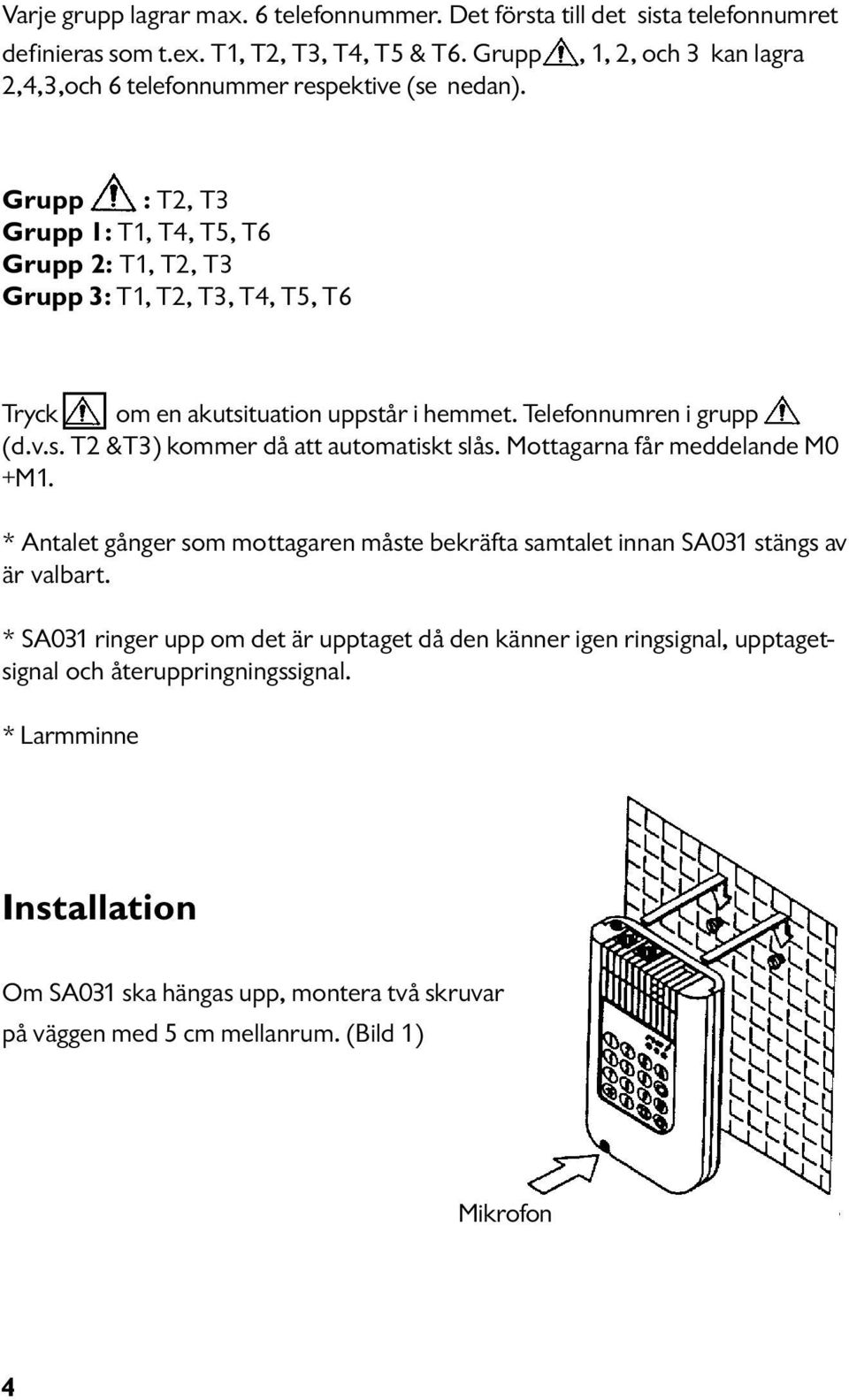

4 Varje grupp lagrar max. 6 telefonnummer. Det första till det sista telefonnumret definieras som t.ex. T1, T2, T3, T4, T5 & T6. Grupp, 1, 2, och 3 kan lagra 2,4,3,och 6 telefonnummer respektive (se nedan). Grupp : T2, T3 Grupp 1: T1, T4, T5, T6 Grupp 2: T1, T2, T3 Grupp 3: T1, T2, T3, T4, T5, T6 Tryck om en akutsituation uppstår i hemmet. Telefonnumren i grupp (d.v.s. T2 &T3) kommer då att automatiskt slås. Mottagarna får meddelande M0 +M1. * Antalet gånger som mottagaren måste bekräfta samtalet innan SA031 stängs av är valbart. * SA031 ringer upp om det är upptaget då den känner igen ringsignal, upptagetsignal och återuppringningssignal. * Larmminne Installation Om SA031 ska hängas upp, montera två skruvar på väggen med 5 cm mellanrum. (Bild 1) Mikrofon 4

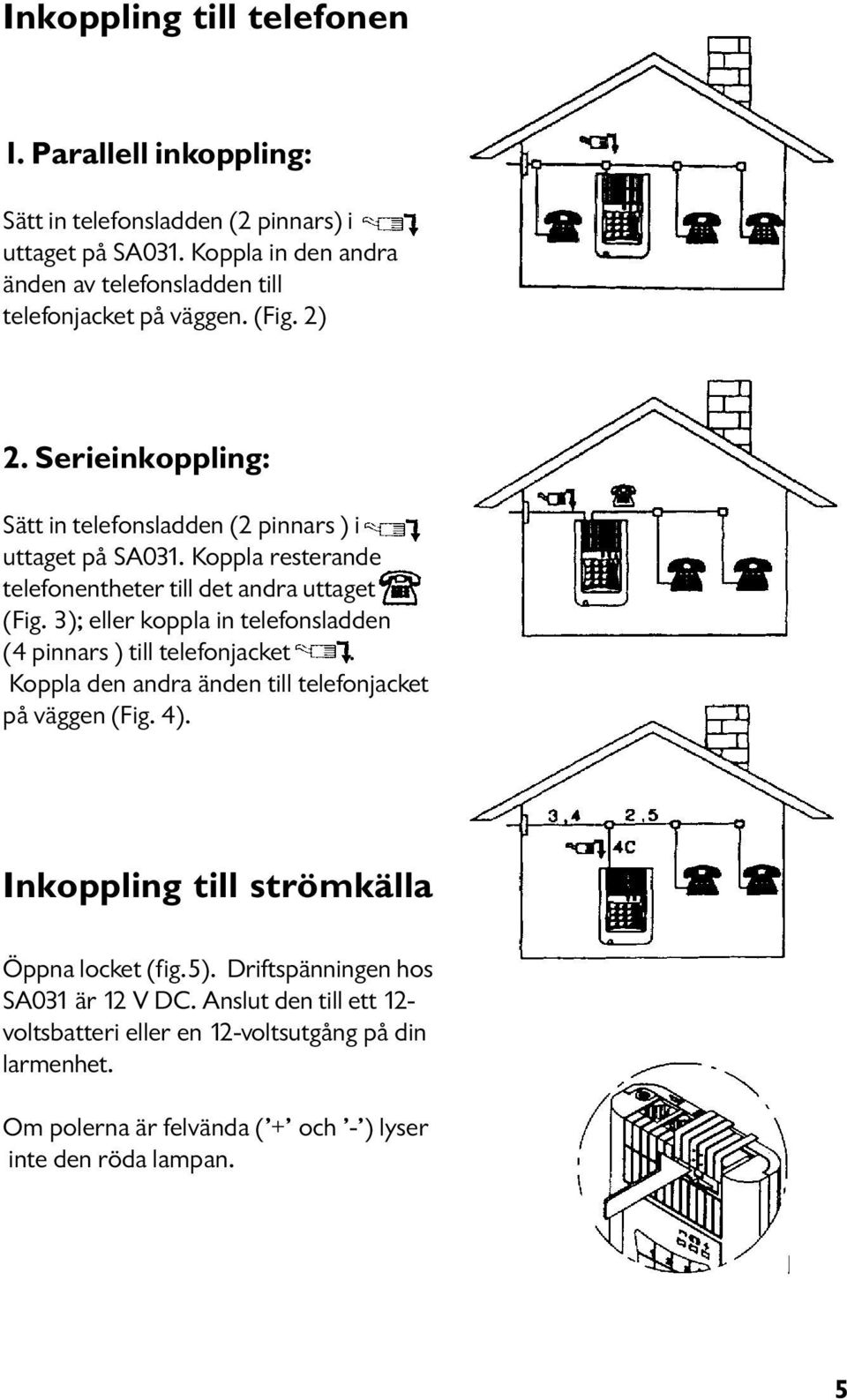

5 Inkoppling till telefonen 1. Parallell inkoppling: Sätt in telefonsladden (2 pinnars) i uttaget på SA031. Koppla in den andra änden av telefonsladden till telefonjacket på väggen. (Fig. 2) 2. Serieinkoppling: Sätt in telefonsladden (2 pinnars ) i uttaget på SA031. Koppla resterande telefonentheter till det andra uttaget (Fig. 3); eller koppla in telefonsladden (4 pinnars ) till telefonjacket. Koppla den andra änden till telefonjacket på väggen (Fig. 4). Inkoppling till strömkälla Öppna locket (fig.5). Driftspänningen hos SA031 är 12 V DC. Anslut den till ett 12- voltsbatteri eller en 12-voltsutgång på din larmenhet. Om polerna är felvända ( + och - ) lyser inte den röda lampan. 5

6 Knappar och Indikatorer 1. Knappar: Akut Spara Paus Radera 2. Indikatorer Lampa Grön Gul Röd Av Ej ansluten Standby Ström av På Ansluten Inspelning/ uppspelning Blinkande Ringer upp 3. Indikering under programmering Icke fullständiga inspelade meddelanden och telefonnr. Ström på Larm- -minne (1) Den gula lampan lyser och bekräftar inmatningen varje gång en knapp trycks in. (2) Den första gången trycks in, blinkar den gula lampan en gång. Andra gången trycks in blinkar den gula lampan två gånger. Den tredje gången trycks in lyser den gula lysdioden i 1,5 sekunder för att indikera att programmeringen är slutförd. 6

7 (3) Om fel knapp använts eller om tryckts ned och nästa knapp ej trycks inom 10 sekunder, blinkar den gula lampan fyra gånger för att indikera felprogrammering. (4) Om den röda lampan blinkar kan användaren inte fortsätta med programmeringen. Fortsätt med inställningen genom att trycka som gör att den röda lampan lyser med ett fast sken. Funktioner för programmering: 1. Inspelning av meddelanden SA031 har en inbyggd mikrofon så att meddelanden kan spelas in direkt i enheten. Meddelandet är vanligtvis en enkel fras (M0), t.ex. ditt namn och adress, följd av fras M1, M2 eller M3 som relaterar till ambulans, polis och brandkår. Inspelningstiden är 32 sekunder och delas av alla fyra fraser. Mikrofon Inspelningsval (Välj endast en knapp) Enkel fras Fras för zon 1 Fras för zon 2 Fras för zon 3 Följande fraser kan exempelvis spelas in: Fras M0: Detta är Anna Andersson, Lökvägen 10, Örebro. Fras M1: Brandlarmet har aktiverats. Ring brandkåren. Fras M2: En i familjen är skadad. Ring ambulansen på en gång. Fras M3: Det pågår ett inbrott, be polisen att komma på en gång. 7

8 Kontollera längden på varje meddelande när SmartDialer fungerar som en 3- zonskoppling. * De fyra fraserna måste spelas in i rätt ordning, med början från M0, M1, M2 och sedan M3. * Repetera stegen ovan om nya fraser ska spelas in. 2. Uppspelning av meddelanden Inspelade meddelande kontrolleras genom högtalaren i en parallellkopplad telefonenhet. Uppspelningsval (Välj endast en knapp) - Den gula lampan lyser på samma gång som ett meddelande spelas upp. - Det finns fyra olika längder på meddelandet. (se 11 nedan) - Stoppa uppspelning genom att trycka. 8

9 3. Telefonnummer SmartDialer lagrar upp till sex telefonnummer. Varje telefonnummer kan ha max. 32 siffror. Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Telefonnummer * Ändra telefonnumer genom att upprepa stegen ovan. * De sex telefonnumren ska alla vara olika. Om ett telefonnummer programmeras in som redan finns, så blinkar den gula lysdioden fyra gånger efter tryckts ned den tredje gången. Detta indikerar en felaktig inprogrammering. * T.ex. vid inprogrammering av följande nummer , anses följande som samma nummer. * Då vissa telefonnummer ej lätt kan skilja mellan upptagetsignal och återuppringningssignal, var noga med att trycka efter telefonnumret för fördröjd återuppringning. Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Telefonnummer Fördröjd uppspelning 9

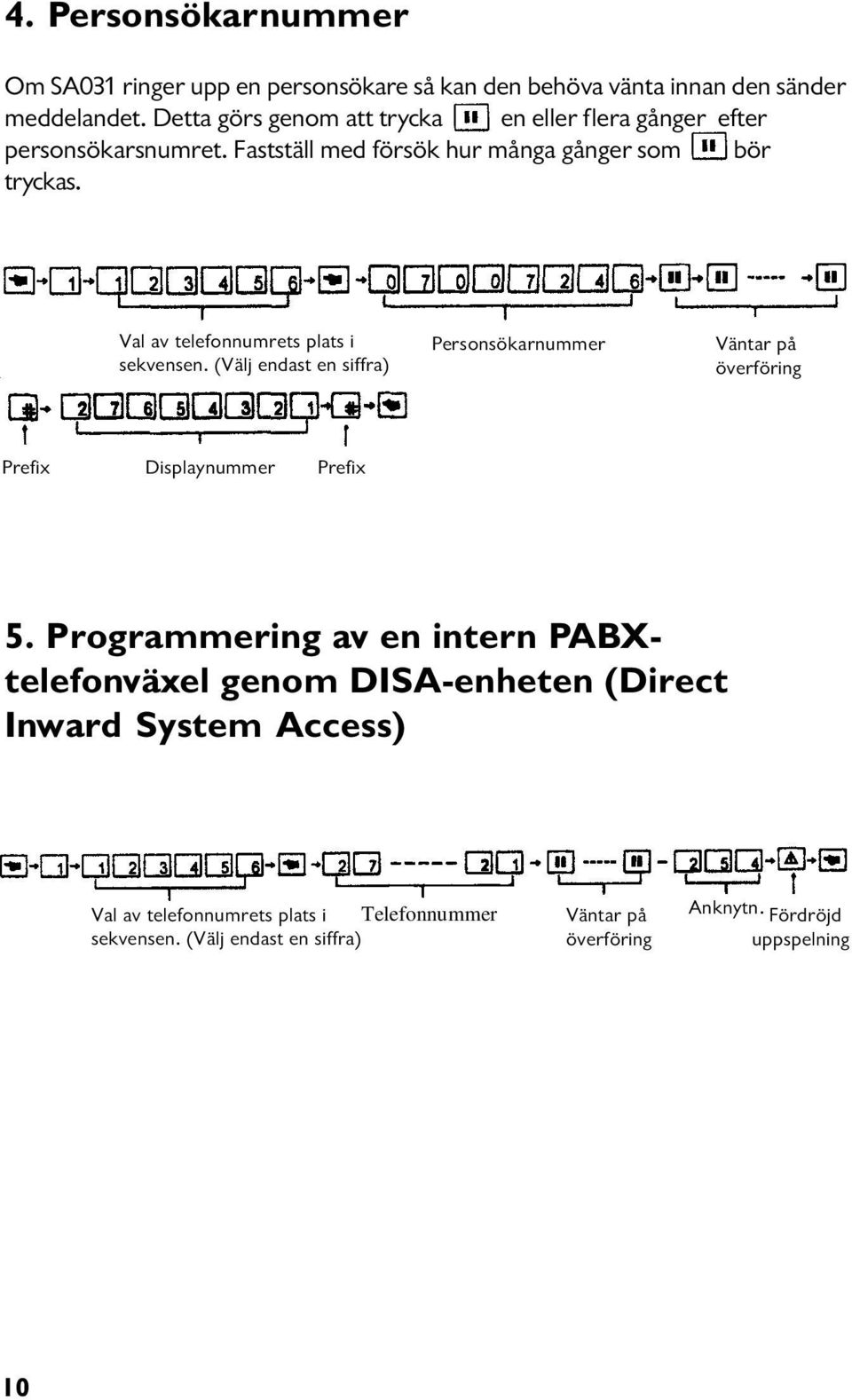

10 4. Personsökarnummer Om SA031 ringer upp en personsökare så kan den behöva vänta innan den sänder meddelandet. Detta görs genom att trycka en eller flera gånger efter personsökarsnumret. Fastställ med försök hur många gånger som bör tryckas. Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Personsökarnummer Väntar på överföring Prefix Displaynummer Prefix 5. Programmering av en intern PABXtelefonväxel genom DISA-enheten (Direct Inward System Access) Val av telefonnumrets plats i Telefonnummer sekvensen. (Välj endast en siffra) Väntar på överföring Anknytn. Fördröjd uppspelning 10

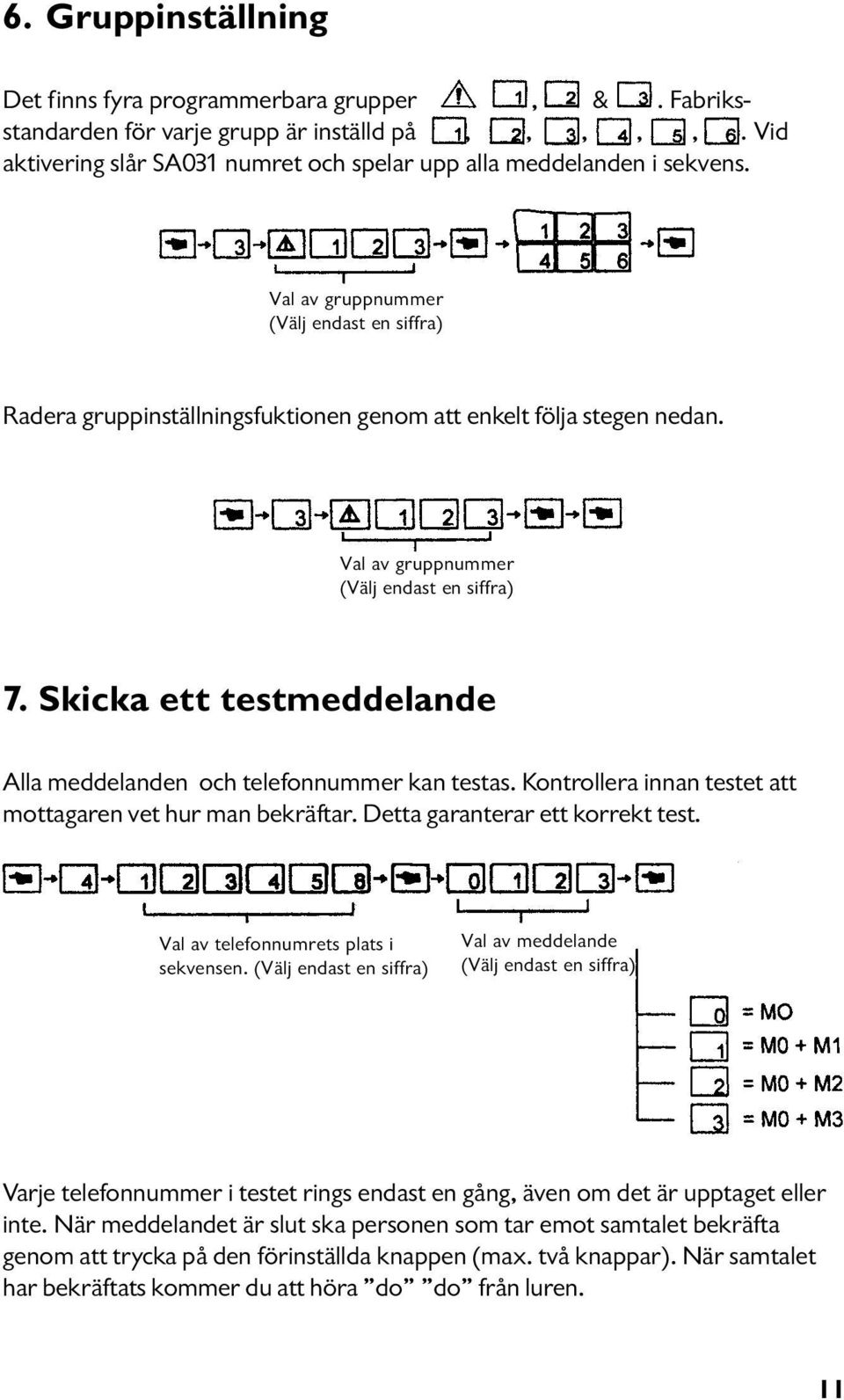

11 6. Gruppinställning Det finns fyra programmerbara grupper, &. Fabriksstandarden för varje grupp är inställd på,,,,,. Vid aktivering slår SA031 numret och spelar upp alla meddelanden i sekvens. Val av gruppnummer (Välj endast en siffra) Radera gruppinställningsfuktionen genom att enkelt följa stegen nedan. Val av gruppnummer (Välj endast en siffra) 7. Skicka ett testmeddelande Alla meddelanden och telefonnummer kan testas. Kontrollera innan testet att mottagaren vet hur man bekräftar. Detta garanterar ett korrekt test. Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Val av meddelande (Välj endast en siffra) Varje telefonnummer i testet rings endast en gång, även om det är upptaget eller inte. När meddelandet är slut ska personen som tar emot samtalet bekräfta genom att trycka på den förinställda knappen (max. två knappar). När samtalet har bekräftats kommer du att höra do do från luren. 11

12 8. Samtalsbekräftelse Eftersom max. sex telefonnummer kan memoreras, måste man bestämma för varje grupp vilket telefonnummer som ska bekräftas av mottagaren efter meddelandet har spelats upp. Val av gruppnummer Samtalsbekräftelse Välj endast en siffra T.ex. enligt tabellen nedan är antalet nummer olika för varje grupp och kräver därför individuell gruppinställning. Grupp Antal telefonnummer T2, T3 1 T1, T4, T5, T6 2 T1, T2, T3 3 T1, T2, T3, T4, T5, T6 * Om antalet samtalsbekräftelser är de samma för varje grupp,följ stegen nedan. Samtalsbekräftelse 12

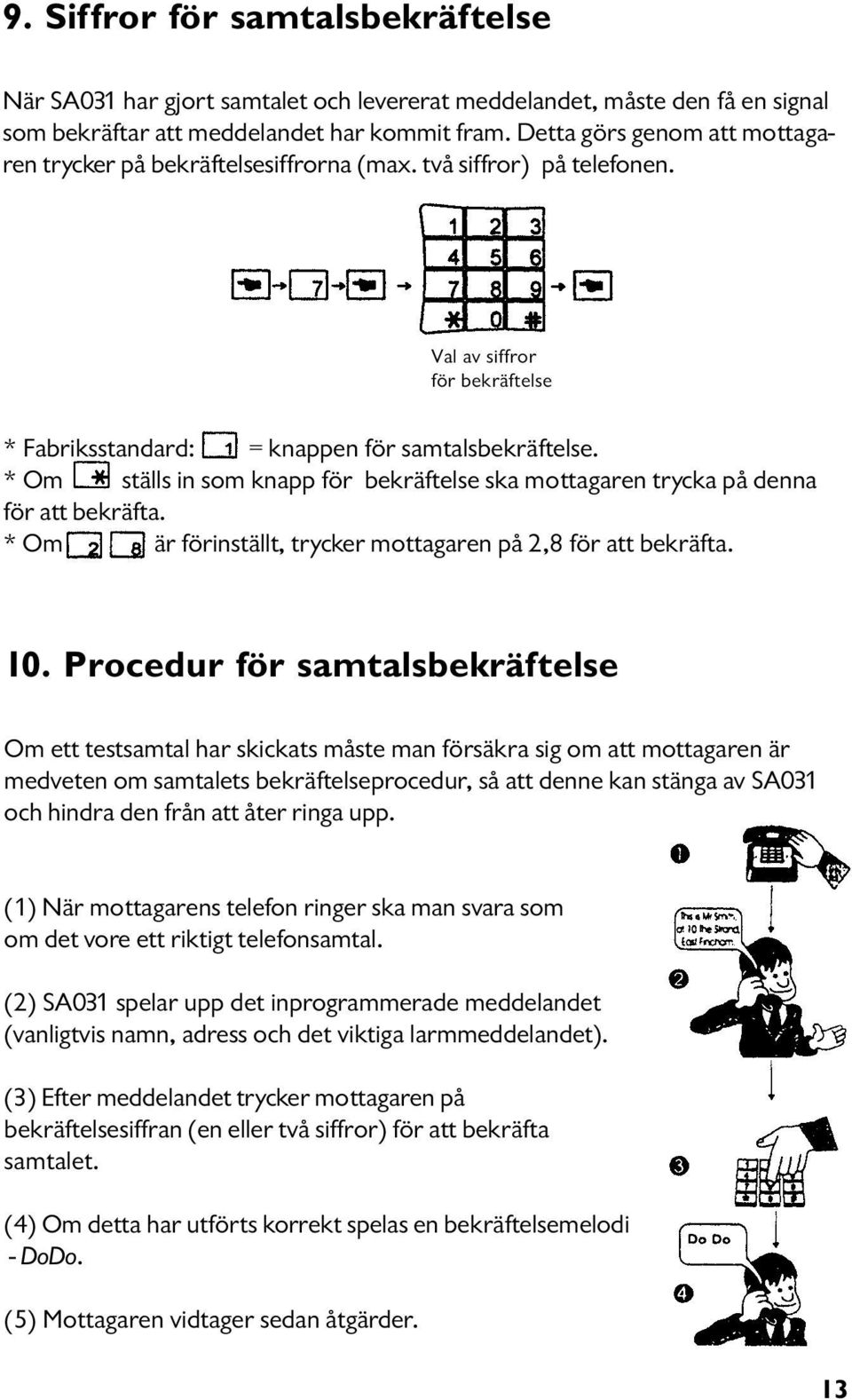

13 9. Siffror för samtalsbekräftelse När SA031 har gjort samtalet och levererat meddelandet, måste den få en signal som bekräftar att meddelandet har kommit fram. Detta görs genom att mottagaren trycker på bekräftelsesiffrorna (max. två siffror) på telefonen. Val av siffror för bekräftelse * Fabriksstandard: = knappen för samtalsbekräftelse. * Om ställs in som knapp för bekräftelse ska mottagaren trycka på denna för att bekräfta. * Om är förinställt, trycker mottagaren på 2,8 för att bekräfta. 10. Procedur för samtalsbekräftelse Om ett testsamtal har skickats måste man försäkra sig om att mottagaren är medveten om samtalets bekräftelseprocedur, så att denne kan stänga av SA031 och hindra den från att åter ringa upp. (1) När mottagarens telefon ringer ska man svara som om det vore ett riktigt telefonsamtal. (2) SA031 spelar upp det inprogrammerade meddelandet (vanligtvis namn, adress och det viktiga larmmeddelandet). (3) Efter meddelandet trycker mottagaren på bekräftelsesiffran (en eller två siffror) för att bekräfta samtalet. (4) Om detta har utförts korrekt spelas en bekräftelsemelodi - DoDo. (5) Mottagaren vidtager sedan åtgärder. 13

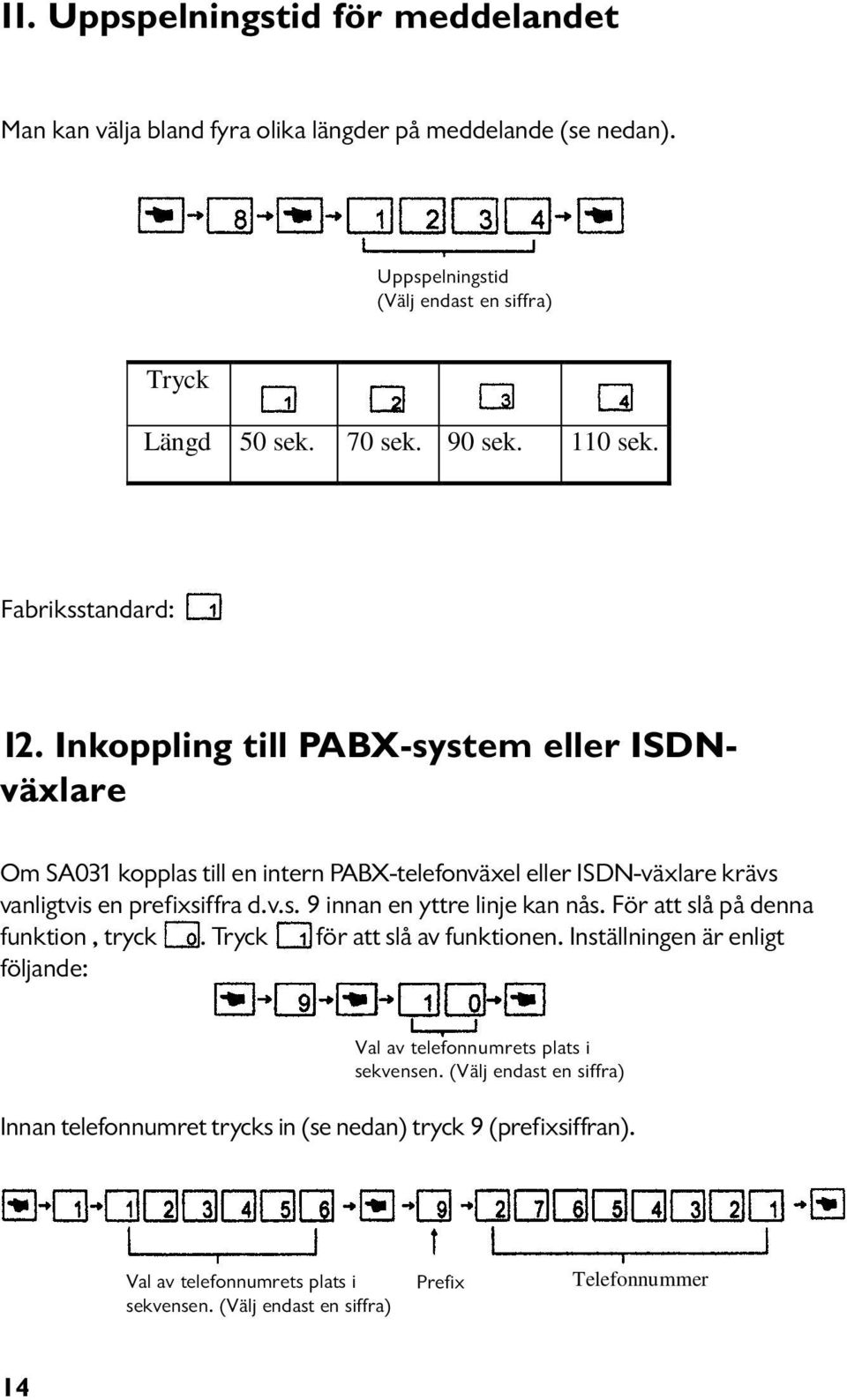

14 11. Uppspelningstid för meddelandet Man kan välja bland fyra olika längder på meddelande (se nedan). Uppspelningstid (Välj endast en siffra) Tryck Längd 50 sek. 70 sek. 90 sek. 110 sek. Fabriksstandard: 12. Inkoppling till PABX-system eller ISDNväxlare Om SA031 kopplas till en intern PABX-telefonväxel eller ISDN-växlare krävs vanligtvis en prefixsiffra d.v.s. 9 innan en yttre linje kan nås. För att slå på denna funktion, tryck. Tryck för att slå av funktionen. Inställningen är enligt följande: Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Innan telefonnumret trycks in (se nedan) tryck 9 (prefixsiffran). Val av telefonnumrets plats i sekvensen. (Välj endast en siffra) Prefix Telefonnummer 14

15 13. Inställning av lösenord SA031 har ett lösenord för programmenyerna. Lösenordet har fyra siffror. Det finns inget standardlösenord som ger fri tillgång. När lösenordet väl har ställts in måste det tryckas in varje gång för att kunna använda SA031. ( 4-siffrigt lösenord ) 14. Ändra och radera lösenordet Innan lösenordet ändras skall det gamla lösenordet tryckas in. Ändra lösenordet enligt nedan. Gammalt lösenord Nytt lösenord Radera lösenordet enligt nedan. Gammalt lösenord 15

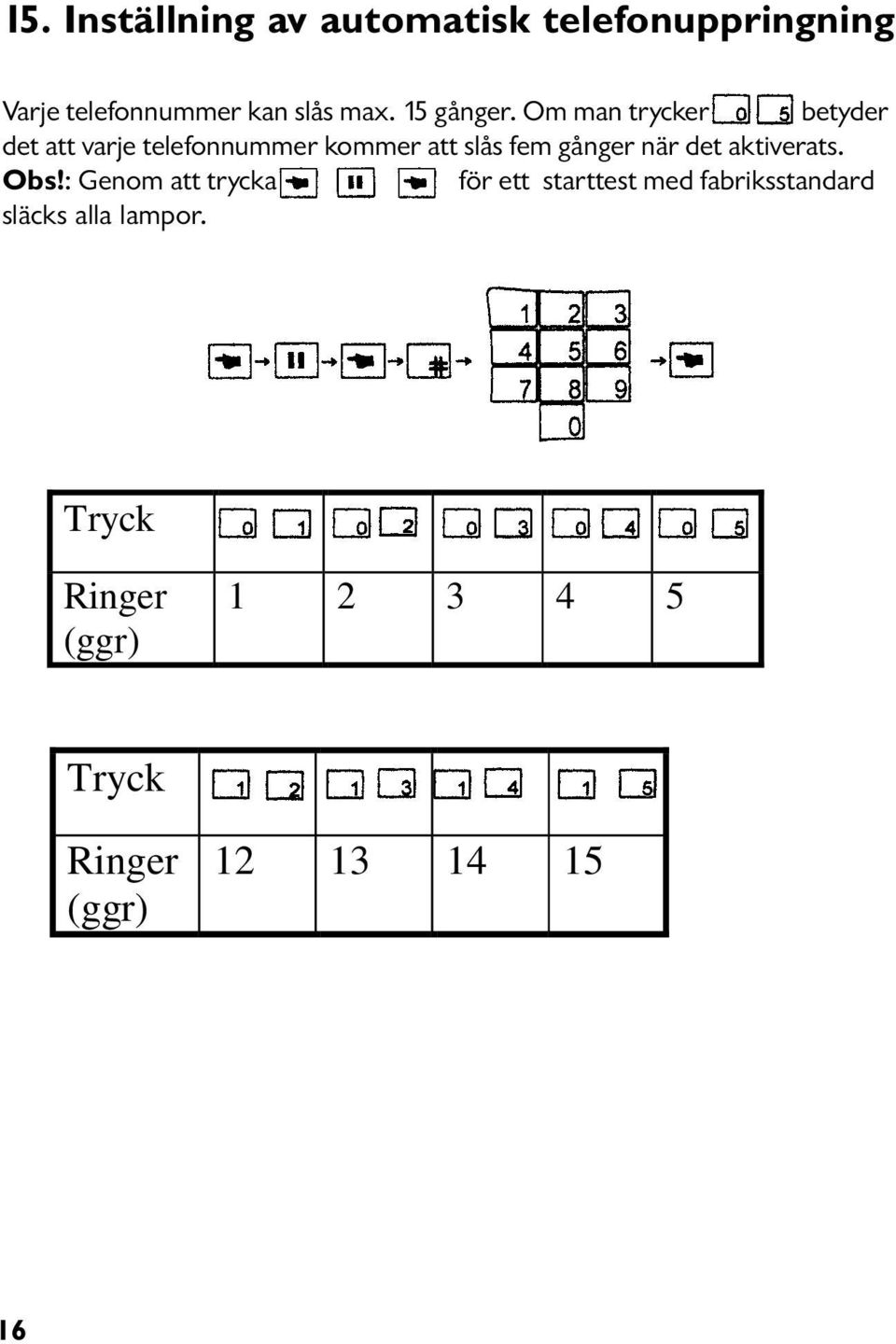

16 15. Inställning av automatisk telefonuppringning Varje telefonnummer kan slås max. 15 gånger. Om man trycker betyder det att varje telefonnummer kommer att slås fem gånger när det aktiverats. Obs!: Genom att trycka för ett starttest med fabriksstandard släcks alla lampor. Tryck Ringer (ggr) Tryck Ringer (ggr)

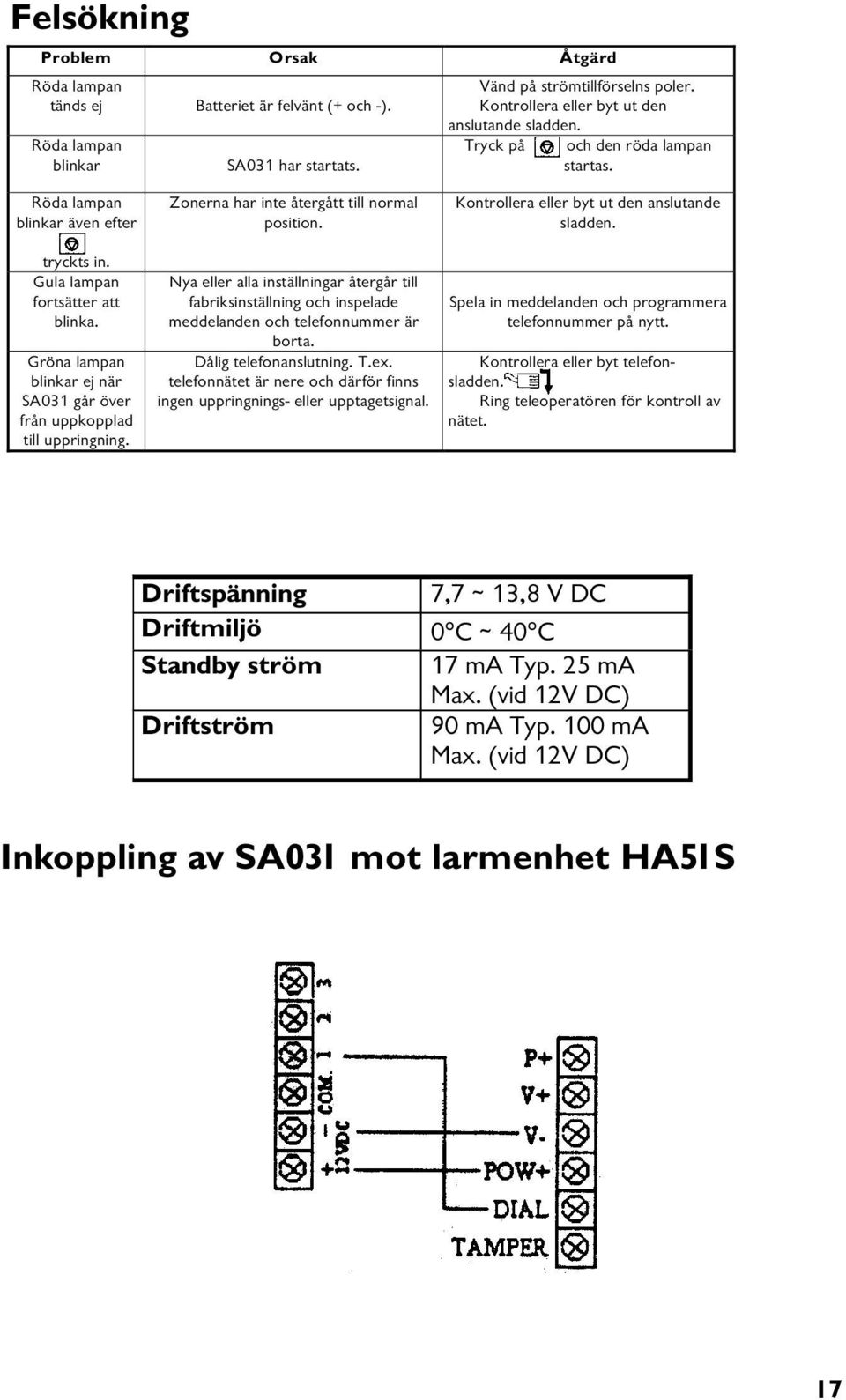

17 Felsökning Problem Orsak Åtgärd Röda lampan tänds ej Batteriet är felvänt (+ och -). Röda lampan blinkar SA031 har startats. Vänd på strömtillförselns poler. Kontrollera eller byt ut den anslutande sladden. Tryck på och den röda lampan startas. Röda lampan blinkar även efter Zonerna har inte återgått till normal position. Kontrollera eller byt ut den anslutande sladden. tryckts in. Gula lampan fortsätter att blinka. Gröna lampan blinkar ej när SA031 går över från uppkopplad till uppringning. Nya eller alla inställningar återgår till fabriksinställning och inspelade meddelanden och telefonnummer är borta. Dålig telefonanslutning. T.ex. telefonnätet är nere och därför finns ingen uppringnings- eller upptagetsignal. Spela in meddelanden och programmera telefonnummer på nytt. Kontrollera eller byt telefonsladden. Ring teleoperatören för kontroll av nätet. Driftspänning 7,7 ~ 13,8 V DC Driftmiljö 0 C ~ 40 C Standby ström 17 ma Typ. 25 ma Max. (vid 12V DC) Driftström 90 ma Typ. 100 ma Max. (vid 12V DC) Inkoppling av SA031 mot larmenhet HA51S 17
