1 BRUKSANVISNING V3 Logger II Plus Logger II Plus RADERA NAMN RING UPP 1

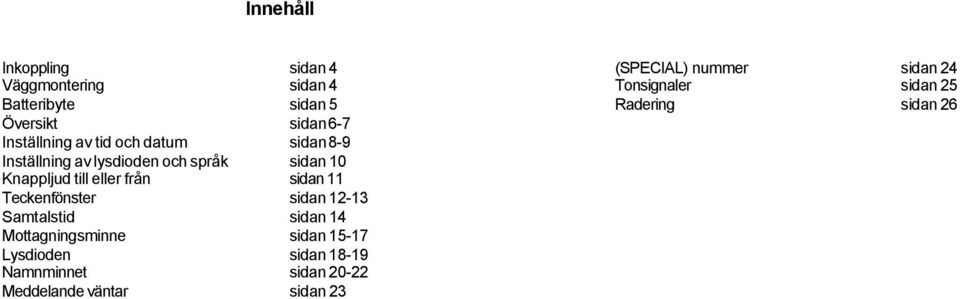

2 Innehåll Inkoppling sidan 4 Väggmontering sidan 4 Batteribyte sidan 5 Översikt sidan 6-7 Inställning av tid och datum sidan 8-9 Inställning av lysdioden och språk sidan 10 Knappljud till eller från sidan 11 Teckenfönster sidan Samtalstid sidan 14 Mottagningsminne sidan Lysdioden sidan Namnminnet sidan Meddelande väntar sidan 23 2 (SPECIAL) nummer sidan 24 Tonsignaler sidan 25 Radering sidan 26 3

3 Inkoppling - Anslut 4 st batterier (LR03, AAA) av alkalisk typ. Var noggrann att sätta batterierna åt rätt håll - Anslut telesladden till baksidan på apparaten och telepluggen till telejacket. OBS! Koppla alltid ur anslutningen till telejacket vid batteribyte. Väggmontering - Skruva fast väggfästet i väggen. - Snäpp fast apparaten på väggfästet. Batteribyte - När det är dags att byta batterier, visas "BAT" i teckenfönstret. - Koppla ur telesladden från telejacket i väggen. - Byt batterier. Undvik att trycka på någon knapp när batterierna är urtagna. Du har gott om tid att byta batterier utan att minnet raderas (c:a 2 minuter) förutsatt att telesladden är urkopplad och att du inte trycker på någon knapp. OBS! Koppla alltid ur anslutningen till telejacket vid batteribyte. 4 5

4 6 5 Översikt 1. RADERA Raderingsknapp. 2. NAMN Namnknapp för att lagra namn eller för att komma till namnminnet. 3. Ton-knapp Särskiljande tonsignaler som kan tilldelas olika nummer. 4. RING UPP Ringer upp det nummer som visas i teckenfönstret. 5. Pil-knappar För bläddring i minnet samt vid val av "värde" vid olika programmeringar. 6. Lysdiod Indikerar nya nummer, blockerade nummer, programmeringar, "Meddelande väntar" etc. RADERA NAMN RING UPP

5 Inställning av tid och datum 1. Håll båda pilknapparna nedtryckta tills siffrorna som visar timmar börjar att blinka. Lysdioden och ev. tonsignal bekräftar programmeringsläge. 2. Stega fram till rätt timma med pilknapparna. OBS! Sekvensen är; 0, 1,...23, 12AM, 1AM...11AM,12PM, 1PM,...11PM, 0, 1,...23 osv. Ett "varv" är 48 steg, först 24 steg för 24 timmars visning och sedan 24 steg för 12 timmars visning. Du väljer själv om du vill ha 24 timmars visning eller 12 timmars visning med AM och PM. 3. Tryck RADERA. 4. Siffrorna som visar minuter börjar att blinka. 5. Stega fram till rätt minut med pilknapparna. 6. Tryck RADERA. 7. Fortsätt på samma sätt för dag och månad. 8. Tryck RADERA. 9. Språk och lysdiodens blinkfrekvens är de följande inställningarna. Språk är svenska och lysdiodens blinkfrekvens är 4 sekunders paus. Om du ej vill ändra dessa inställningar, tryck RADERA 2 gånger och inställningarna av tid och datum är klara. TIMMAR MINUTER DAG MÅNAD 8 9

6 Inställning av språk och lysdiodens blinkfrekvens 1. Efter det att rätt månad är inställd (se inställning av tid och datum), tryck RADERA. 2. Aktuellt språk visas nu. svenska är förinställt språk. 3. Välj språk med pilknapparna. 4. Tryck RADERA för att välja det språk som visas. 5. LYSDIOD 4 visas nu i teckenfönstret. Vilket betyder 4 sekunders paus mellan blinkningarna. 6. Välj blinkfrekvens med pilknapparna. 0 = Alltid släckt 2 = 2 sekunders paus mellan blinkningarna 4 = 4 sekunders paus mellan blinkningarna 8 = 8 sekunders paus mellan blinkningarna 7. Tryck RADERA och inställningarna är klara. Knappljud till eller från En tonsignal indikerar knapptryck samt bekräftar programmering av namn. Denna tonsignal kan väljas till eller från. OBS! Detta kan endast göras när apparaten är i viloläge (stand-by). 1. Håll RADERA nedtryckt, samtidigt som du trycker på pil höger". 2. Detta växlar knappljud TILL eller FRÅN. Förinställtt är knappljud TILL. 3. Släpp knapparna. Inställningen är nu klar

7 Förklaring av teckenfönstret 1. Visar med "Nxx" antalet nya nummer i minnet (viloläge). Visar med "N" om numret är nytt, vid bläddring. Visar med "+ xx" antalet upprepade påringningar från visat nummer, vid bläddring. 2. Klocka och datum. 24-timmars eller 12-timmars med AM och PM väljer du själv vid inställning. Aktuell tid, blinkande kolon (viloläge). Mottagningstid, fast kolon (bläddringsläge). 3. Visar totala antalet nummer i minnet vid viloläge Visar minnespositionen vid bläddringsläge. 4. Rad som visar telefonnummer. 5. Textrad som visar namn som du programmerat till nummer och text information. Alternativa språk väljer du själv vid inställningar, förinställt språk är svenska

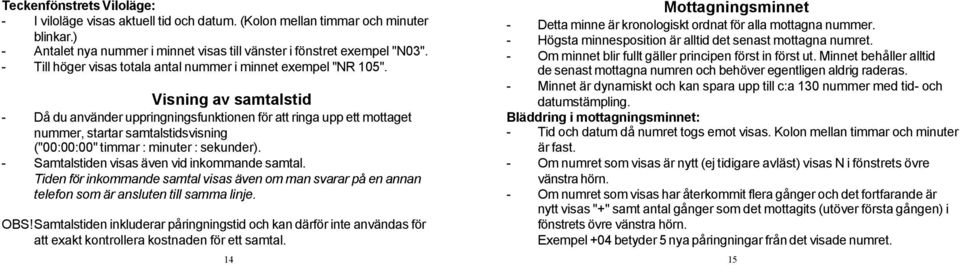

8 Teckenfönstrets Viloläge: - I viloläge visas aktuell tid och datum. (Kolon mellan timmar och minuter blinkar.) - Antalet nya nummer i minnet visas till vänster i fönstret exempel "N03". - Till höger visas totala antal nummer i minnet exempel "NR 105". Visning av samtalstid - Då du använder uppringningsfunktionen för att ringa upp ett mottaget nummer, startar samtalstidsvisning ("00:00:00" timmar : minuter : sekunder). - Samtalstiden visas även vid inkommande samtal. Tiden för inkommande samtal visas även om man svarar på en annan telefon som är ansluten till samma linje. OBS!Samtalstiden inkluderar påringningstid och kan därför inte användas för att exakt kontrollera kostnaden för ett samtal. 14 Mottagningsminnet - Detta minne är kronologiskt ordnat för alla mottagna nummer. - Högsta minnesposition är alltid det senast mottagna numret. - Om minnet blir fullt gäller principen först in först ut. Minnet behåller alltid de senast mottagna numren och behöver egentligen aldrig raderas. - Minnet är dynamiskt och kan spara upp till c:a 130 nummer med tid- och datumstämpling. Bläddring i mottagningsminnet: - Tid och datum då numret togs emot visas. Kolon mellan timmar och minuter är fast. - Om numret som visas är nytt (ej tidigare avläst) visas N i fönstrets övre vänstra hörn. - Om numret som visas har återkommit flera gånger och det fortfarande är nytt visas "+" samt antal gånger som det mottagits (utöver första gången) i fönstrets övre vänstra hörn. Exempel +04 betyder 5 nya påringningar från det visade numret. 15

9 - Besvarade nummer indikeras med en blinkande pil uppåt i nedre raden av teckenfönstret. - Nummer som är omstyrda visas med blinkande pil åt höger i nedre raden av teckenfönstret. Denna funktion fungerar först då denna information införs i nummerpresentationssystemet. - Om numret som visas är uppringt med apparatens "ring upp" funktion visas en blinkande telefonsymbol i nedre raden av teckenfönstret. - "SKYDDAT NR" visas då något nummer ej kan överföras p.g.a. att den som ringer upp har valt att skydda sitt nummer från nummerpresentation genom tillfällig eller fast blockering. De som har hemligt nummer blir normalt automatiskt blockerade från nummerpresentation. - "OKÄNT NR" visas då nummer ej kan överföras p.g.a. tekniska orsaker. Det är då sannolikt ett utlandssamtal. - Apparaten återgår automatiskt till viloläge c:a 40 sekunder efter senaste knapptryckningen. - Om "SLUT" visas återgår apparatentill viloläge efter c:a 2 sekunder. Uppringning från mottagningsminnet: 1. Bläddra fram önskat nummer. 2. Tryck på RING UPP-knappen. 3. Uppringning sker. 4. När "LYFT LUREN" visas, lyft luren på en telefon som är ansluten till samma linje inom 3 sekunder. OBS!Om du inte lyfter luren inom 3 sekunder kopplas linjen ned

10 Lysdioden - Lysdioden börjar blinka så snart ett nytt nummer mottagits. Svarar du på ett samtal slutar lysdioden att blinka. Lysdioden slutar även att blinka så snart någon knapp trycks ned. - Snabbt blink mellan ringsignalerna indikerar att den som ringer är anonym "SKYDDAT NR". - Lysdioden blinkar 3 gånger i snabb följd för att bekräfta olika programmeringar. - Dubbelblinkande lysdiod betyder att meddelande väntar, se sidan Trippelblinkande lysdiod betyder (SPECIAL) nummer, se sidan Både (SPECIAL) nummer och meddelande väntar visas med fyra snabba blink. OBS!Väljer du "LYSDIOD 0" vid inställningar (se sidan 10) visar lysdioden endast "SKYDDAT NR" och bekräftar programmeringar, i övriga fall är den släckt NYTT NUMMER 2. SKYDDAT NUMMER 3. BEKRÄFTAR PROGRAMMERING 4. MEDDELANDE VÄNTAR 5. (SPECIAL) nummer 6. MEDDELANDE VÄNTAR + (SPECIAL) 19

11 Namnminnet - Här lagras alla namn som du själv programmerar till olika nummer. - Namnen sparas i alfabetisk ordning. - Du kan lagra upp till 50 st namn i namnminnet. Programmera namn till nummer: 1. Bläddra fram önskat nummer med pilknapparna. 2. Håll NAMN-knappen nedtryckt tills markören börjar blinka. Utgångsläget är blanksteg/mellanslag. Lysdioden och ev. tonsignal bekräftar programmeringsläge. 3. Välj tecken med pilknapparna. Bakåt eller framåt. UVWXYZÅÄÖ/&. : ABCDEFGHIJKLMNOPQRST 4. Tryck NAMN för att bekräfta bokstav/tecken och stega åt höger. Föregående bokstav är utgångsläget för den nya positionen. 5. För att stega åt vänster, tryck RADERA När sista bokstaven/tecknet i namnet är valt, håll NAMN-knappen nedtryckt i minst 3 sekunder. Lysdioden och ev. tonsignal bekräftar att namnet lagrats. Bläddra i namnminnet: 1. Tryck på NAMN-knappen (från viloläge). 2. Bläddra bland de programmerade namnen med pilknapparna. Bläddringen sker i alfabetisk ordning både bakåt och framåt. Uppringning från namnminnet: 1. Bläddra fram önskat namn. 2. Tryck på RING UPP-knappen. 3. Uppringning sker. 4. När "LYFT LUREN" visas, lyft luren på en telefon som är ansluten till samma linje inom 3 sekunder. OBS!Om du inte lyfter luren inom 3 sekunder kopplas linjen ned. 21

12 Ändring av namn 1. Bläddra fram önskat namn ur namnminnet. Det går inte att ändra ett namn då man bläddrar i mottagningsminnet. 2. Håll NAMN-knappen nedtryckt tills första bokstaven/tecknet i namnet börjar blinka. 3. Ändra bokstaven/tecknet med pilknapparna. 4. Tryck NAMN för att bekräfta bokstav/tecken och stega åt höger. 5. För att stega åt vänster, tryck RADERA. 6. För att ta bort bokstav/tecken, välj blanksteg/mellanslag som tecken. Blanksteg/mellanslag finns ett steg åt vänster från "A". 7. När sista bokstaven/tecknet i namnet är valt, håll NAMN-knappen nedtryckt tills markören/tecknet slutar att blinka. Namnet är nu lagrat. Lysdioden och ev. tonsignal bekräftar att namnet lagrats. 22 MEDDELANDE VÄNTAR Apparaten är förberedd att visa "meddelande väntar" i Telia TeleSvar. - Om någon lämnar ett meddelande i din TeleSvar markeras detta med att lysdioden dubbelblinkar. - Lysdioden slutar att blinka så snart någon knapp tryckks ner. OBS!Funktionen bygger på att Telia inte ändrar protokollet för meddelandeindikering. Om så sker rekomenderar vi att knyta "SPECIAL NR" funktionen till det nya numret, se nästa sida. Uppringning till Telia TeleSvar: 1. Bläddra fram "MED VÄNTAR". 2. Tryck på RING UPP-knappen. 3. När "LYFT LUREN" visas, lyft luren på en telefon som är ansluten till samma linje inom 3 sekunder. OBS!Om du inte lyfter luren inom 3 sekunder kopplas linjen ned. Minnespositionen med meddelandeindikeringen raderas automatiskt efter uppringning enligt ovan. 23

13 (SPECIAL)-nummer Om du får ett "call-back" från din internet leverantör när det finns att hämta, kan du märka detta nummer som "(SPECIAL)". Kontrollera med din internet leverantör om du har möjlighet att få ett "call-back" vid väntande Bläddra fram det speciella "(SPECIAL) numret" från mottagningsminnet. 2. Håll NAMN-knappen nedtryckt tills första bokstaven/tecknet i namnet börjar blinka. 3. Tryck på knapparna RADERA och NAMN samtidigt. 4. "(SPECIAL)" visas i teckenfönstret tillsammans med numret. 5. Håll NAMN-knappen nedtryckt i c.a 3 sekunder. (SPECIAL) är nu lagrat till numret. Lysdioden och ev. tonsignal bekräftar (SPECIAL) lagrats. Nästa gång detta nummer tas emot visas "(SPECIAL)" och lysdioden börjar att trippelblinka. För att ta bort "(SPECIAL)" märkningen av ett nummer, gör på samma sätt som vid radering av namn, se sidan Gruppering med tonsignaler De nummer som du programmerat namn till kan även tilldelas en särskiljande tonsignal som hörs mellan ringsignalerna då det ringer. 1. Bläddra fram önskat namn genom bläddring i namnminnet. Det går bara att programmera tonsignaler till de nummer som har namn programmerat. 2. Tryck på ton-knappen. 3. Till höger visas aktuell ton inställning. 4. Välj tonsignal genom upprepade tryck på ton-knappen = ingen tonsignal. 1 = tonsignal 1 2 = tonsignal 2 3 = tonsignal 3 6. Inställningen är klar. 25

14 Radering Mottagningsminnet: 1. Numret som visas raderas med två tryck i snabb följd på RADERA. 2. Hela mottagningsminnet raderas genom att hålla RADERA nedtryckt minst 6 sekunder. Du måste vara i bläddringsläge för att kunna radera hela mottagnings minnet. Alla namn som du programmerat till olika nummer finns kvar. Namnminnet: 1. Bläddra fram namnet som du vill radera genom bläddring i namnminnet. Det går endast att radera eller ändra namn från namnminnet. 2. Namnet som visas raderas med två tryck i snabb följd på RADERA. Om namn/numret finns i mottagningsminnet så finns numret kvar men namnet raderas. Garanti Garantin utlovar endast att den distribuerade produkten är fri från marerial- och produktionsfel. Om någon felaktighet uppkommer vid normalt bruk enligt bruksanvisningen gäller garantin 12 månader från inköpsdatum enligt kvitto eller faktura. Garantin gäller ej för skador av indirekt natur eller om produkten hanteras oaktsamt, använts felaktigt eller om skadan uppstått på grund av elektriska överspänningar t.ex åska. Telematic Logger II Plus är provad av Sveriges Provnings- och Forskningsinstitut och registrerad av Post- och Telestyrelsen och därmed godkänd för anslutning till det allmänna telenätet samt uppfyller kraven enligt EMC direktivet för CE-märkning
