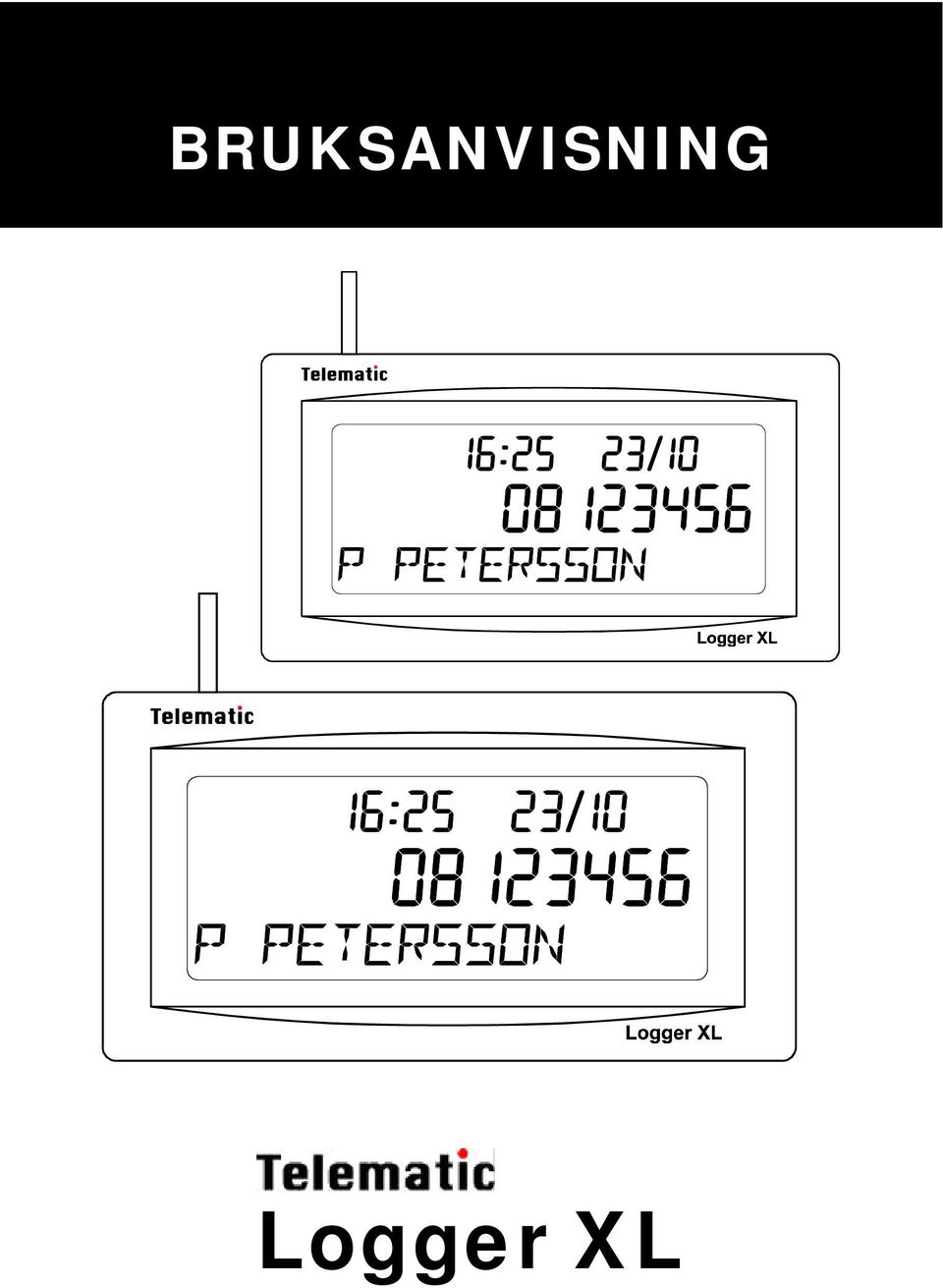

1 BRUKSANVISNING Logger XL

2 Logger XL OBS! Om mellanproppen sitter ensam (utan en telefon i "ryggen") i jacket, bryts alla efterliggande jack bort. Om den skall sitta utan en telefon inkopplad kan man undvika att efterliggande jack bryts bort genom att klippa av plaststiftet i mellanproppen.

3 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Härmed försäkras att produkt Materielslag Varumärke Modell Trådlös nummerpresentatör Telematic Logger XL Batch överensstämmer med bestämmelser I följande EG-direktiv Referens nr 1999/5/EC 73/23/EEG 93/68/EEG 89/336/EEG 92/31/EEG 93/68/EEG Titel Radio & Teleterminaldirektivet (R&TTE) Lågspänningsdirektivet(LVD) EMC-direktivet och att följande standarder är tillämpade. I-ETS TBR21 Telematic AB Tel: Metallvägen 5 Fax: S Mölnlycke info@telematic.se

4 Logger XL Beskrivning Logger XL består av en BAS-enhet och en eller flera fjärrenheter. Du ser numret på den som ringer till dig (nummerpresentation, en tjänst som tillhandahålls av Telia). BAS-enheten tar emot numret från din telefonlinje och sänder det vidare till fjärrenheten trådlöst. BAS-enheten kopplas till ditt telefonjack och strömförsörjs med medföljande nätadapter. Fjärrenheten behöver endast strömförsörjning antingen med 4st AA batterier eller med nätadapter (medföljer ej). Telesladden till BAS-enheten kopplas till uttaget märkt LINE. Man kan koppla en telefon till uttaget märkt PHONE. Det kräver då att man har en sladd med modularplugg i båda ändarna. Räckvidden mellan BAS-enheten och fjärrenheten är normalt tillräcklig för ett normalt hushåll. Armerade betongväggar (eller golv) kan dock skärma signalerna så att kontakten mellan enheterna bryts. Försök då placera BAS-enheten till ett annat telefonjack för att säkerställa kontakten. Använd PAGE funktionen för att kontrollera att enheterna har kontakt med varandra.

5 Översikt av teckenfönstret Antal nummer i minnet 2. NEW visas om numret är nytt (ej tidigare avläst). RPT visas om numret tagits emot flera gånger. 3. Tid och datum för mottaget nummer. 4. Indikerar att det finns meddelanden i Telia TeleSvar (en tjänst som tillhandahålls av Telia). 5. Rad som visar telefonnummer. 6. Rad som visar namn som man programmerat till nummer.

6 Logger XL Ställ in ID kod Varje fjärrenhet måste ha samma ID kod som BAS-enheten. Fjärrenheten visar SET CODE vid installation (och efter batteribyte). 1. Ställ fjärrenheten intill BAS-enheten. 2. Tryck LEARN på fjärrenheten. 3. Tryck PAGE på BAS-enheten. Som en bekräftelse på lyckad ID kod visas ID SET på fjärrenheten. Kontrollera att fjärrenheten är inom räckhåll för BAS-enheten 1. Placera fjärrenheten där du önskar ha den. 2. Tryck PAGE på BAS-enheten. 3. Om fjärrenheten är inom räckhåll visas PAGE RECEIVED. Om fjärrenheten inte visar att den är inom räckhåll måste någon av enheterna flyttas närmare. Gör om samma sak igen enligt ovan efter det att någon av enheterna flyttats.

7 Inställningar 1. Tryck både SET och samtidigt i 5s tills OPTIONS visas. 2. Stega med till önskad inställning. Språk Kontrast Alert ton (ger signal vid mottagning av ett nummer, alternativ till ringsignal) 12/24 timmars visning Tid & datum 3. Tryck SET för att ändra en inställning. För tid & datum ändras inställningen med bläddringsknapparna. Först dag, hoppa sedan till månad med ett tryck på PAGE. Fortsätt på samma sätt tills tid & datum är inställd. Tryck därefter på SET och inställningen är klar. OBS! Du behöver endast ställa tid & datum på BASenheten.

8 Logger XL Nummerpresentationsminnet Minnet har plats för de 60 senaste påringningarna. De finns nya nummer i minnet då NEW visas. När minnet blir fullt raderas det äldsta numret ur minnet när ett nytt nummer tas emot. 1. Tryck bläddrings knapp (eller ) Antalet nya nummer visas. 2. För att bläddra i kronologisk ordning bakåt: Stega med bläddringsknapp. Det nyaste numret har minnes position 01. Det näst nyaste numret har minnesposition 02 osv. Nya nummer markeras med NEW. 3. Om det är upprepade påringningar från samma (nya) nummer markeras det med RPT och tar ej nya minnesplatser i anspråk. Radering 1. Visat nummer raderas med ett tryck på DELETE-knappen. 2. Hela minnet raderas om DELETE -knappen hålls intryckt i 5s tills displayen återgår till viloläge och visar 00 NYA. Tidsmätare (timer) 1. Starta och stanna tidsmätningen med TIMER-knappen. 2. Stoppad tid visas i 5s.

9 Namnprogrammering (endast BAS-enheten) 50st nummer med namn kan i förväg programmeras. När ett nummer tas emot som i förväg programmerats med ett namn visas detta vid mottagning och bläddring. 1. Tryck på både SET och TIMER knapparna samtidigt i 5s tills NAME SETTING visas. 2. Tryck SET. 3. Använd bläddringsknapparna för att bläddra fram önskad position för att redigera befintligt namn eller programmera nytt på en tom position. (Första gången hamnar man automatiskt på första positionen.) 4. Tryck SET för att välja positionen. 0 visas till vänster i raden för telefonnummer. 5. Välj första siffran i telefonnumret med bläddringsknapparna. Programmera alltid riktnummer för att matchning med nummerpresentation skall fungera även för lokala samtal. OBS! Använd ej -, endast siffror 0-9 i telefonnummer. 6. Stega till nästa siffra med PAGE och ångra/stega bakåt med DELETE. 7. Tryck set när hela numret är programmerat och markören hoppar till bokstavsraden. 8. Välj första bokstaven (A-Z) i namnet med bläddringsknapparna. 9. Stega till nästa bokstav med PAGE och ångra/stega bakåt med DELETE. 10. Tryck set när hela namnet är programmerat. Nu kan du programmera ett nytt nummer med namn (se punkt 4 ovan). 11. Gå ur programmeringsläget med ett tryck på TIMER.

10 Logger XL Om CHECK BASE visas i fjärrenheten Det betyder att radiokontakten mellan basenhet och fjärrenhet är bruten. Anledningen till detta kan vara något av följande: 1. Basenheten är urkopplad. 2. ID-koden är inte rätt ställd. 3. Fjärrenheten är utom räckhåll. Byta ID-kod 1. Tryck både SET och PAGE på basenheten samtidigt i 5s tills du hör ett pip. 2. Aktuell ID-kod visas. 3. För att byta ID-kod; tryck DELETE. Komihåg att lära alla anslutna fjärrenheter den nya ID-koden.

11 Garanti Garantin utlovar endast att produkten är fri från material- och produktionsfel. Om någon felaktighet uppkommer vid normalt bruk enligt bruksanvisningen gäller garantin 12 månader från inköpsdatum enligt kvitto eller faktura. Garantin gäller ej för skador av indirekt natur eller om produkten hanterats oaktsamt, använts felaktigt eller om skadan uppstått på grund av elektriska överspänningar t.ex åska. Logger XL uppfyller aktuella krav för CE-märkning enligt Radiooch Teleterminaldirektivet. Placering och rengöring Logger XL bör inte placeras i direkt solljus eller i omedelbar närhet av radiatorer. Endast för inomhusbruk. Logger XL rengörs med en lätt fuktad trasa. Tekniska specifikationer Strömförsörjning: Batteri 9V, 200mA AC/DCAdapter 4 st. AA Dimensioner höjd 90 mm bredd 160 mm djup 105 mm Vikt 280 g. utan batterier
