1 Fjärrkontroll Telis 16 RTS Bruksanvisning Telis 16 RTS Pure Art.nr.: Telis 16 RTS Silver Art.nr.:

2 Fjärrkontroll Telis 16 RTS 16-Kanalsfjärrkontroll Telis 16 RTS Pure Art.nr.: Telis 16 RTS Silver Art.nr.:

3 Innehållsförteckning Sida BESKRIVNING 4 INNEHÅLL I PAKET 5 SÄKERHET 5 Särskilda riktlinjer för säkerhet 5 FÖRE FÖRSTA ANVÄNDNING 6 Sätt i batterierna 6 PROGRAMMERING AV DEN FÖRSTA FJÄRRKONTROLLEN 6 Aktuell installation har en separat mottagare 6 Aktuell installation har en inbyggd mottagare 7 LÄGGA TILL EN TELIS 16 RTS 7 TA BORT EN TELIS 16 RTS 7 MODIFIERA EN KANAL 8 Val av en kanal 8 Val av en ikon 8 Ange ett kanalnamn och nummer 8 ANVÄNDNING 9 Styra produkterna 9 Inställning av favoritposition (MY) 9 Använda favoritposition (MY) 9 Ta bort favoritpositionen (MY) 10 MONTERING 10 Montering av Telis 16 RTS på en vägg 10 PROBLEMLÖSNINGAR 10 TEKNISKA DATA 11 MÅTT

TELIS 16 RTS 7 MODIFIERA EN KANAL 8 Val av en kanal 8 Val av en ikon 8 Ange ett kanalnamn och nummer 8 ANVÄNDNING 9 Styra produkterna 9 Inställning av favoritposition

4 Beskrivning Bekväm flerkanalig fjärrkontroll som kan styra upp till 16 Somfy produkter produktgrupper. Telis 16 RTS fjärrkontroll har 16 kanaler, som gör att du kan styra en rad produkter i ditt hem individuellt i grupp. Lämplig för alla dina inomhus och utomhus persienner, markiser, gardiner, belysning, terrassvärmare och garageport. Telis 16 RTS har en stor och tydlig display och är enkel att programmera helt efter dina önskemål. Du kan välja ett namn, nummer och ikon för varje kanal. På det viset kan du alltid veta vilken enskild produkt produktgrupp du justerar upp ner. n 16 Kanalsändare med display. n Enkel att programmera och använda. n Pulsstyrning (tryck kort på knappen) n Tidlös design n Trendig silver- och vitfärgad modell. n Olika zoner i ett hem som kan styras centralt n 16 Kanaler, där varje kanal anges med en stor siffra på displayen. n Namn och ikon kan väljas för varje kanal. n Varningsindikator för batterinivå på skärmen. n Väggkonsol ingår. Signalindikator Stor LCD-display Produktnamn (8 tecken: 7 bokstäver + 1 nummer) Navigation (föregående nästa kanal) STOPP och MY position Kanalnummer (1...16) Produktikoner Varning för svagt batteri Programmeringsläget aktivt Programmeringsknapp Knappval UPP Batterilucka NED front bak - 4 -

Lämplig för alla dina inomhus och utomhus persienner, markiser, gardiner, belysning, terrassvärmare och garageport.

5 Innehåll i paket nr Number Beskrivning A 1 Telis 16 RTS B 1 Väggkonsol c 4 Skruvar & plugg d 2 Batterier typ AAA (lr03) A B C D Säkerhet Se till att läsa denna manual noggrant innan du installerar och använder produkten. All annan användning av produkten än den som är beskriven av Somfy är förbjuden. Genom att ignorera detta, inte följa instruktionerna nedan, gör garantin ogiltig och frikänner Somfy från allt ansvar. Särskilda riktlinjer för säkerhet Spill inte vätska på Telis 16 RTS och doppa den inte i flytande vätska. Använd inte slipmedel lösningsmedel för att rengöra produkten. Skadade elektriska elektroniska produkter och begagnade produkter får inte kasseras som vanligt hushållsavfall. Ta med dem till en återvinningsstation för korrekt återvinning

Genom att ignorera detta, inte följa instruktionerna nedan, gör garantin ogiltig och frikänner Somfy från allt ansvar.

6 Före första användning Precis som Telis 1 RTS Telis 4 RTS fjärrkontroller, kan Telis 16 RTS användas för att programmera motorer (inställning av de slutliga gränslägena). Sätt i batterierna 2 x LR03 2 x LR03 AAA AAA 1,5 V 1,5 V 2 x 2 LR03 x LR03 AAA AAA 1,5 1,5 V V Använd inte laddningsbara batterier. Ta bort batteriluckan på baksidan av Telis 16 RTS. Sätt i 2 AAA (LR03 ) batterier, med polerna enligt anvisningarna. Sätt tillbaka batteriluckan på Telis 16 RTS Byt ut batterierna när denna symbol syns i displayen. Programmering av den första fjärrkontrollen Aktuell installation har en separat mottagare (För en inbyggd mottagare, se instruktionerna på nästa sida) OFF PÅ 2 sek 2 sek Slå på strömförsörjningen till mottagaren. Separat mottagare Tryck och håll ned PROGknappen på mottagaren tills......led-lampan tänds. Tryck tills numret på den kanal som ska programmeras visas i displayen Tryck på programmeringsknappen på baksidan av Telis 16 RTS Lysdioden på mottagaren blinkar nu rött Test: Tryck upp ner Produkten rör sig upp ner. Tryck på "My"- knappen för att stoppa produkten Den önskade kanalen för Telis 16 RTS har nu programmerats till mottagaren - 6 -

Sätt i 2 AAA (LR03 ) batterier, med polerna enligt anvisningarna. Sätt tillbaka batteriluckan på Telis 16 RTS Byt ut batterierna när denna symbol syns i displayen.

7 Aktuell installation har en inbyggd mottagare (För en separat mottagare, se anvisningarna på föregående sida) PÅ OFF Inbyggd mottagare Slå på strömmen till motorn/ mottagaren. Solskyddet kör UPP och NED Tryck tills den önskade kanalen visas på displayen. Tryck samtidigt på UPPoch NED-knapparna på Telis 16 RTS Solskyddet kör UPP och NED Den önskade kanalen för Telis 16 RTS har nu programmerats till motorn/mottagaren Solskyddet kör UPP och NED Tryck på programmeringsknappen på baksidan av Telis 16 RTS Test: Tryck kort på upp ner Produkten rör sig upp ner. Använd "My"-knappen för att stoppa produkten Lägga till en Telis 16 RTS 2 sek Vid behov väck Telis 16 RTS genom att trycka på en knapp. Tryck tills rätt kanal visas på displayen. 0,5 sek Tryck och håll inne...solskyddet kör programmeringsknappen kort UPP på Telis 16 RTS tills... och NED. Tryck tills rätt kanal som ska progprogrammeras visas. Tryck kort på programmerings -knappen på Telis 16 RTS Solskyddet kör kort UPP och NED Den önskade kanalen av Telis 16 RTS har programmerats i mottagaren. Ta bort en Telis 16 RTS 2 sek Vid behov väck Telis 16 RTS genom att trycka på en knapp. Tryck tills rätt kanal som du vill behålla visas. Tryck och håll in programmeringsknappen på Telis 16 RTS tills... 0,5 sek...solskyddet kör kort UPP och NED. Tryck tills att numret på den kanal som ska raderas visas. Tryck kort på Små rörelse UPP och NED programmeringsvald kanal hos knappen för Telis 16 RTS har Telis 16 RTS. tagits bort. -7-

Tryck samtidigt på UPPoch NED-knapparna på Telis 16 RTS Solskyddet kör UPP och NED Den önskade kanalen för Telis 16 RTS har nu programmerats till motorn/mottagaren Solskyddet kör UPP och NED Tryck på

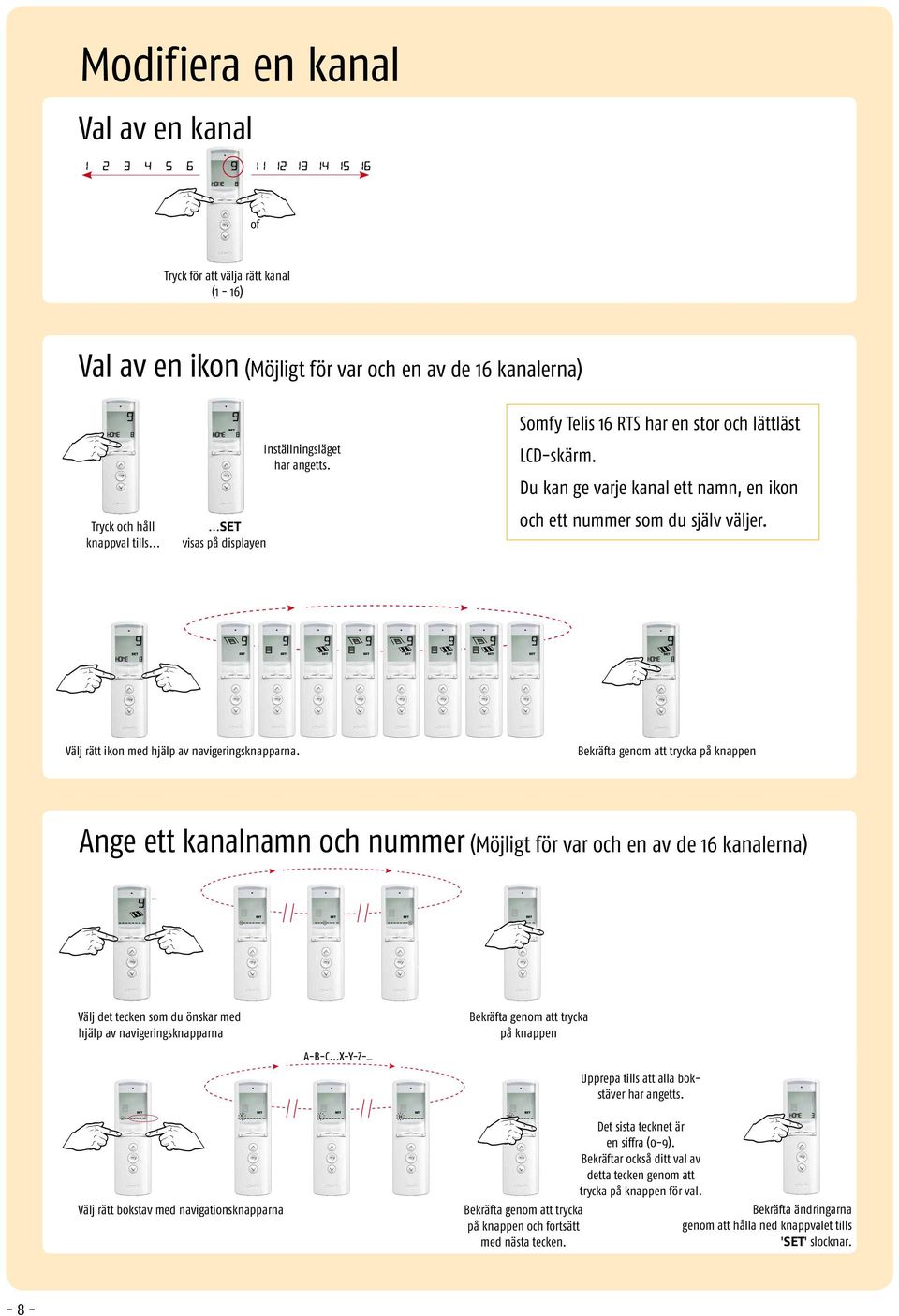

8 Modifiera en kanal Val av en kanal of Tryck för att välja rätt kanal (1-16) Val av en ikon (Möjligt för var och en av de 16 kanalerna) Somfy Telis 16 RTS har en stor och lättläst Tryck och håll knappval tills......set visas på displayen Inställningsläget har angetts. LCD-skärm. Du kan ge varje kanal ett namn, en ikon och ett nummer som du själv väljer. Välj rätt ikon med hjälp av navigeringsknapparna. Bekräfta genom att trycka på knappen Ange ett kanalnamn och nummer (Möjligt för var och en av de 16 kanalerna) Välj det tecken som du önskar med hjälp av navigeringsknapparna Bekräfta genom att trycka på knappen Upprepa tills att alla bokstäver har angetts. Välj rätt bokstav med navigationsknapparna Bekräfta genom att trycka på knappen och fortsätt med nästa tecken. Det sista tecknet är en siffra (0-9). Bekräftar också ditt val av detta tecken genom att trycka på knappen för val. Bekräfta ändringarna genom att hålla ned knappvalet tills 'SET' slocknar

Välj rätt ikon med hjälp av navigeringsknapparna.

9 Användning Styra produkterna Väck enheten. Tryck på en knapp. Välj önskad kanal - Tryck UPP Produkterna rör sig uppåt. Tryck på "My"-knappen för att stoppa produkterna. Väck enheten. Tryck på en knapp. Välj önskad kanal -Tryck NED Produkterna rör sig nedåt. Tryck på "My"-knappen för att stoppa produkterna. Inställning av favoritposition (MY) 5 sek my-position Väck enheten. Tryck på en knapp Välj önskad kanal Flytta produkten till önskad position Stoppa den på önskad position Tryck och håll ned MY-knappen i 5 sekunder tills......en liten rörelse kan ses. MYpositionen har ställts in. Använda favoritpositionen (MY) my-positie Om du trycker på MYknappen under rörelsen kommer produkten omdelebart att stanna. Produkten rör sig inte. Välj önskad kanal Tryck på "My"- knappen Produkten rör sig automatiskt till önskad position - 9 -

Tryck på en knapp Välj önskad kanal Flytta produkten till önskad position Stoppa den på önskad position Tryck och håll ned MY-knappen i 5 sekunder tills......en liten rörelse kan ses.

10 Ta bort favoritpositionen (MY) my-positie 5 sek Produkten rör sig inte. Välj önskad kanal Tryck på "My"-knappen Produkten rör sig automatiskt till önskad position Tryck och håll nere "My" -knappen tills......en liten rörelse kan ses. MYpositionen har nu tagits bort. Montering Montering av Telis 16 RTS på en vägg med väggkonsol Testa först räckvidden innan montering av Telis 16 RTS. Den trådlösa räckvidden är ca 20 meter genom 2 betongväggar. 40 mm Markera de hål som ska borras i Borra hål och skruva fast väggkonsolen med skruvarna (använd pluggarna vid behov). Sätt på skyddskåpan. Telis 16 RTS kan nu placeras i väggkonsolen. (T.ex.trådlösa hifi-hörlurar) som använder med samma frekvens, kan orsaka störningar och minska produktens prestanda. Installera aldrig Telis 16 RTS på i närheten av en metallyta, vilket kan minska den trådlösa räckvidden. Problemlösningar Problem Möjliga orsaker Lösningar Den valda produkten reagerar inte när en Batteriet är nästan slut. Byt ut batteriet. knapp på fjärrkontrollen trycks in. Fjärrkontrollen har ännu inte programmerats Se "Lägga till/ta bort en Telis 16 RTS. " En extern trådlös enhet stör den trådlösa mottagningen. Stäng av den närliggande trådlösa enheten

Montering Montering av Telis 16 RTS på en vägg med väggkonsol Testa först räckvidden innan montering av Telis 16 RTS. Den trådlösa räckvidden är ca 20 meter genom 2 betongväggar.

11 Tekniska data Strömförsörjning 2 x AAA batterier 1.5V (lr03) Kappslingsklass IP 30 Driftstemperatur Sändarfrekvens Räckvidd 0 c till c Mhz cirka 20 meter genom 2 väggar Vikt Mått 75 gram 151 mm 47 mm

Sändarfrekvens Räckvidd 0 c till + +60 c 433.

12 Somfy Nordic AB Limstensgatan LIMHAMN info.nordic@somfy.com Somfy Nordic AB, Limstensgatan 6, LIMHAMN
